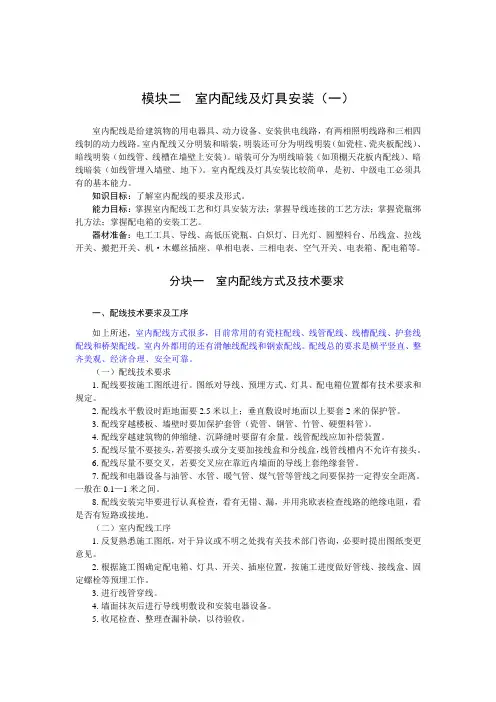

模块二室内配线及灯具安装（一）室内配线是给建筑物的用电器具、动力设备、安装供电线路，有两相照明线路和三相四线制的动力线路。
室内配线又分明装和暗装，明装还可分为明线明装（如瓷柱、瓷夹板配线）、暗线明装（如线管、线槽在墙壁上安装）。
暗装可分为明线暗装（如顶棚天花板内配线）、暗线暗装（如线管埋入墙壁、地下）。
室内配线及灯具安装比较简单，是初、中级电工必须具有的基本能力。
知识目标：了解室内配线的要求及形式。
能力目标：掌握室内配线工艺和灯具安装方法；掌握导线连接的工艺方法；掌握瓷瓶绑扎方法；掌握配电箱的安装工艺。
器材准备：电工工具、导线、高低压瓷瓶、白炽灯、日光灯、圆塑料台、吊线盒、拉线开关、搬把开关、机〃木螺丝插座、单相电表、三相电表、空气开关、电表箱、配电箱等。
分块一室内配线方式及技术要求一、配线技术要求及工序如上所述，室内配线方式很多，目前常用的有瓷柱配线、线管配线、线槽配线、护套线配线和桥架配线。
室内外都用的还有滑触线配线和钢索配线。
配线总的要求是横平竖直、整齐美观、经济合理、安全可靠。
（一）配线技术要求1.配线要按施工图纸进行。
图纸对导线、预埋方式、灯具、配电箱位置都有技术要求和规定。
2.配线水平敷设时距地面要2.5米以上；垂直敷设时地面以上要套2米的保护管。
3.配线穿越楼板、墙壁时要加保护套管（瓷管、钢管、竹管、硬塑料管）。
4.配线穿越建筑物的伸缩缝、沉降缝时要留有余量。
线管配线应加补偿装置。
5.配线尽量不要接头，若要接头或分支要加接线盒和分线盒，线管线槽内不允许有接头。
6.配线尽量不要交叉，若要交叉应在靠近内墙面的导线上套绝缘套管。
7.配线和电器设备与油管、水管、暖气管、煤气管等管线之间要保持一定得安全距离。
一般在0.1—1米之间。
8.配线安装完毕要进行认真检查，看有无错、漏，并用兆欧表检查线路的绝缘电阻，看是否有短路或接地。
（二）室内配线工序1.反复熟悉施工图纸，对于异议或不明之处找有关技术部门咨询，必要时提出图纸变更意见。
4.3 室内配线工程室内配线指敷设在建筑物、构筑物内的明线、暗线、电缆和电气器具的连接线。
各种室内（外）配线方式合用范围见表4.1所列。
固定导线用的支持物、专用配件和敷设导线、电缆等统称为室内配线工程。
表4.1 各种室内（外）配线方式合用范围4.3.1 室内配线的一般规定室内配线应按图施工, 并严格执行《建筑电气施工质量验收规范》（GB50302-2023）及有关规定。
施工过程中, 一方面应符合电器装置安装的基本规定, 即安全、可靠、经济、方便和美观。
室内配线工程应符合以下一般规定:1、配线的布置及其导线型号、规格应符合设计规定。
配线工程施工中, 当无设计规定期, 导线最小截面应满足机械强度的规定, 不同敷设方式导线允许最小截面见表4.2所列数值。
表4.2 不同敷设方式导线芯线允许最小截面2.所用导线的额定电压应大于线路的工作电压, 导线的绝缘应符合线路的安装方式和敷设环境条件。
低压电线和电缆, 线间和线对地间的绝缘电阻值必须大于0.5M 。
3、配线工程施工中, 室内、室外绝缘导线之间和对地的最小距离应符合表4.3的规定。
表4.3 室内、室外绝缘导线之间和对地的最小距离4.为了减少由于导线接头质量不好引起各种电气事故, 导线敷设时, 应尽量避免接头。
护套线明敷、线槽配线、管内配线、配电屏（箱）内配线不应有接头。
5.各种明配线应垂直和水平敷设, 且规定横平竖直。
一般导线水平高度不应小于2.5m;垂直敷设不应低于1.8m, 否则应加管槽保护, 以防机械损伤。
6.当采用多相供电时, 同一建筑物、构筑物的电线绝缘层颜色选择应一致, 即保护地线（PE线）应是黄、绿相间色；零线用淡蓝色；相线用: L1相用黄色；L2相用绿色；L3相用红色。
7、为了防止火灾和触电等事故发生, 在顶棚内由接线盒引向器具的绝缘导线, 应采用可挠金属电线保护管或金属软管等保护, 导线不应有裸露部分。
8、电线、电缆的芯线连接金具（连接管和端子）, 规格应与芯线的规格适配。

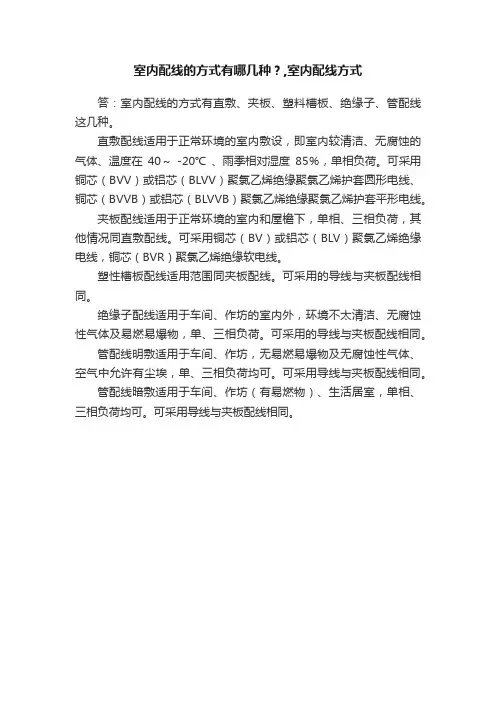

室内配线的方式有哪几种？,室内配线方式
答：室内配线的方式有直敷、夹板、塑料槽板、绝缘子、管配线这几种。
直敷配线适用于正常环境的室内敷设，即室内较清洁、无腐蚀的气体、温度在40～-20℃、雨季相对湿度85％，单相负荷。
可采用铜芯（BVV）或铝芯（BLVV）聚氯乙烯绝缘聚氯乙烯护套圆形电线、铜芯（BVVB）或铝芯（BLVVB）聚氯乙烯绝缘聚氯乙烯护套平形电线。
夹板配线适用于正常环境的室内和屋檐下，单相、三相负荷，其他情况同直敷配线。
可采用铜芯（BV）或铝芯（BLV）聚氯乙烯绝缘电线，铜芯（BVR）聚氯乙烯绝缘软电线。
塑性槽板配线适用范围同夹板配线。
可采用的导线与夹板配线相同。
绝缘子配线适用于车间、作坊的室内外，环境不太清洁、无腐蚀性气体及易燃易爆物，单、三相负荷。
可采用的导线与夹板配线相同。
管配线明敷适用于车间、作坊，无易燃易爆物及无腐蚀性气体、空气中允许有尘埃，单、三相负荷均可。
可采用导线与夹板配线相同。
管配线暗敷适用于车间、作坊（有易燃物）、生活居室，单相、三相负荷均可。
可采用导线与夹板配线相同。

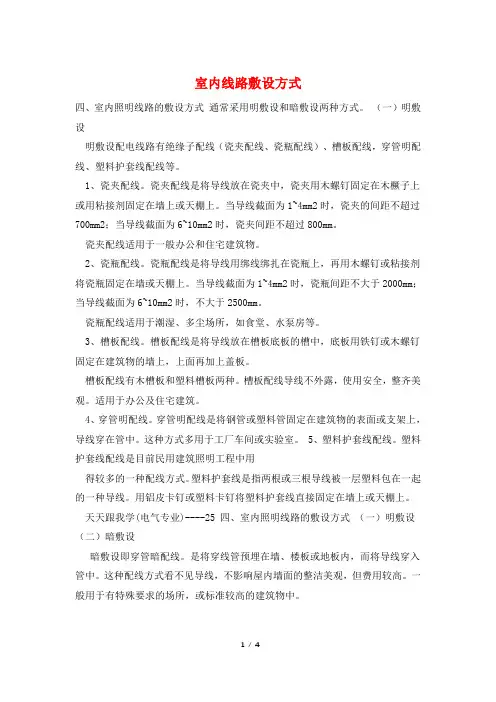

室内线路敷设方式四、室内照明线路的敷设方式通常采用明敷设和暗敷设两种方式。
（一）明敷设明敷设配电线路有绝缘子配线（瓷夹配线、瓷瓶配线）、槽板配线，穿管明配线、塑料护套线配线等。
1、瓷夹配线。
瓷夹配线是将导线放在瓷夹中，瓷夹用木螺钉固定在木橛子上或用粘接剂固定在墙上或天棚上。
当导线截面为1~4mm2时，瓷夹的间距不超过700mm2；当导线截面为6~10mm2时，瓷夹间距不超过800mm。
瓷夹配线适用于一般办公和住宅建筑物。
2、瓷瓶配线。
瓷瓶配线是将导线用绑线绑扎在瓷瓶上，再用木螺钉或粘接剂将瓷瓶固定在墙或天棚上。
当导线截面为1~4mm2时，瓷瓶间距不大于2000mm；当导线截面为6~10mm2时，不大于2500mm。
瓷瓶配线适用于潮湿、多尘场所，如食堂、水泵房等。
3、槽板配线。
槽板配线是将导线放在槽板底板的槽中，底板用铁钉或木螺钉固定在建筑物的墙上，上面再加上盖板。
槽板配线有木槽板和塑料槽板两种。
槽板配线导线不外露，使用安全，整齐美观。
适用于办公及住宅建筑。
4、穿管明配线。
穿管明配线是将钢管或塑料管固定在建筑物的表面或支架上，导线穿在管中。
这种方式多用于工厂车间或实验室。
5、塑料护套线配线。
塑料护套线配线是目前民用建筑照明工程中用得较多的一种配线方式。
塑料护套线是指两根或三根导线被一层塑料包在一起的一种导线。
用铝皮卡钉或塑料卡钉将塑料护套线直接固定在墙上或天棚上。
天天跟我学(电气专业)----25 四、室内照明线路的敷设方式（一）明敷设（二）暗敷设暗敷设即穿管暗配线。
是将穿线管预埋在墙、楼板或地板内，而将导线穿入管中。
这种配线方式看不见导线，不影响屋内墙面的整洁美观，但费用较高。
一般用于有特殊要求的场所，或标准较高的建筑物中。
常用的穿线管有电线管、焊接钢管、硬质塑料管、半硬塑料管等。
穿管配线，线管管径选择的基本原则是：多根导线穿于同一管内，线管内截面不小于导线截面积（含绝缘层和保护层））决和的2.5倍；单根穿管时，线管内径不小于导线外径的1.4~1.5倍；电缆穿管时，电缆穿管时，线管内径不小于电缆外径的1.5倍。
项目六室内照明的安装与维修任务三常用配线方法和电工基本操作一、常用的配线方法1.配线施工工序（1）根据施工图样确定电器安装位置、导线敷设途径、导线穿过墙壁和楼板的位置。
（2）在土建未抹灰前，将配线中所有的固定点打好安装孔眼，埋设好支持构件，或配合土建，搞好预埋和预留孔洞的工作。
（3）装设绝缘支持物、线夹、保护管和支架。
（4）敷设导线。
（5）安装灯具和电器。
（6）测试电路绝缘，连接导线，导线的连接应正确、牢靠。
（7）自检、校验、是通电。
2.配线基本原则（1）安全。
室内配线和电气设备必须保证安全运行。
因此，选用的电气设备和材料必须符合图样的规定并且是经过国家有关权威机构安全验证的合格产品。
在施工中，均应符合线路与设备的技术要求，以确保线路运行的安全。
（2）可靠。
所有的安装必须符合图样的质量要求，避免不合理的施工给室内线路和用电设备运行的可靠性造成隐患。
（3）经济。
在保证安全可靠运行的前提下，应考虑经济性，选用最合理的施工方法，尽量节约材料（4）方便。
室内配线应保证操作和维修方便（5）美观。
配线位置及电器安装位置的选定，不仅应注意不要损坏建筑物的美观，而且应尽量做到有助于室内环境的美化。
此外，配线施工还是整个线路布置合理、整齐，安装牢固。
二、常用电工材料的选用方法常用电工材料分为4类：导电材料、绝缘材料、电热材料和磁性材料1．导电材料的特点、分类和选用（1）常用导电材料的特点。
导电材料大部分为金属，但不是所有的金属都可作为导电材料，导电金属必须同时具备下列5个特点1）导电性能好（及电阻率小）。
2）有一定的机械强度。
3）不易氧化和腐蚀4）容易加工和焊接5）资源丰富，价格便宜。
铜和铝基本符合上述要求，因此他们是最常用的导电材料。
（2）导电材料分类。
导电材料中最常用的是电线电缆。
电线电缆一般由线芯、绝缘层、保护层三部分组成。
通用绝缘电线有BX，ＢＶ系列，通用绝缘软线有ＲＶ，ＲＦ，ＲＸ系列，通用橡胶电缆有ＹＱ，ＹＺ，ＹＣ系列。
建筑工程临时用电施工室内配线一般要求1、室内配线必须采用绝缘导线。
室内配线应根据配线类型采用瓷瓶、瓷（塑料）夹、嵌绝缘槽、穿管或钢索敷设。
潮湿场所或埋地非电缆配线必须穿管敷设，管口和管接头应密封；当采用金属管敷设时，金属管必须做等电位连接，且必须与PE线相连接。
2、进户线过墙应穿管保护，距地面不得小于2.5m，并应采取防雨措施。
3、进户线的室外端应采用绝缘子固定。
4、室内配线所用导线截面，应根据用电设备的计算负荷确定，但铝线截面应不小2.5mm2，铜线截面应不小于1.5mm2。
5、室内非埋地明敷主干线距地面高度不得小于2.5m6、钢索配线的吊架间距不宜大于12m。
采用瓷夹固定导线时，导线间距应不小于35mm，瓷夹间距应不大于800mm；采用瓷瓶固定导线时，导线间距应不小于100mm，瓷瓶间距应不大于1.5m；采用护套绝缘导线时，允许直接敷设于钢索上。
建筑工程临时用电施工室内配线一般要求（二）建筑工程临时用电施工室内配线的要求主要包括以下几个方面：1. 设计要求：(1) 根据施工现场临时用电的需要，合理规划室内配电箱、电源线路和插座位置，确保临时用电能够满足现场施工的需求。
(2) 根据用电负荷的大小和电压等级，确定电线、电缆的规格和数量，确保供电安全可靠。
(3) 根据国家电气规范和相关标准，设计和选择合适的电器设备和保护措施，确保临时用电安全可靠。
2. 安全用电：(1) 临时用电施工室内配线必须符合国家电气安全规范和相关标准，确保电气设备的安全性能和用电的安全可靠。
(2) 为临时用电施工室内配电箱和重要电气设备配置过载保护装置和漏电保护装置，确保用电过程中发生短路、过载和漏电等故障时能够及时切断电源。
(3) 合理选择和布置电线、电缆和插座，确保电流载荷均匀分布，避免过载和短路的发生。
(4) 室内临时用电设备必须定期检查和维护，确保电气设备的正常运行和用电的安全可靠。
3. 接地保护：(1) 室内临时用电施工配线系统必须具有可靠的接地保护措施，以确保电气设备和人员的安全。
