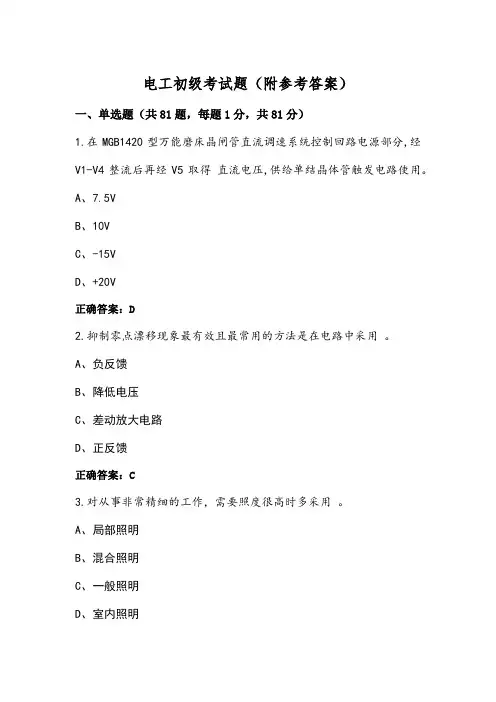

电工初级考试题（附参考答案）一、单选题（共81题，每题1分，共81分）1.在MGB1420型万能磨床晶闸管直流调速系统控制回路电源部分,经V1-V4整流后再经V5取得直流电压,供给单结晶体管触发电路使用。

A、7.5VB、10VC、-15VD、+20V正确答案：D2.抑制零点漂移现象最有效且最常用的方法是在电路中采用。

A、负反馈B、降低电压C、差动放大电路D、正反馈正确答案：C3.对从事非常精细的工作，需要照度很高时多采用。

A、局部照明B、混合照明C、一般照明D、室内照明正确答案：A4.变频调速中交—直—交变频器一般由组成。

A、整流器、滤波器、逆变器B、整流器、滤波器、放大器C、放大器、滤波器、逆变器D、逆变器、放大器、整流器正确答案：A5.叠加原理是分析的一个重要原理。

A、简单电路B、线性电路C、复杂电路D、非线性电路正确答案：B6.电压继电器的线圈在电路中的接法是于被测电路中。

A、任意连接B、并联C、混联D、串联正确答案：B7.在逻辑无环流直流调速系统中，逻辑运算电路采用与非门电路组成。

A、HTLB、TTLC、G-MD、MOS正确答案：A8.保护接零的有效性是当设备发生故障时的使保护装置动作。

A、接地电流B、过载电压C、短路电流D、额定电压正确答案：C9.555定时器中的缓冲器的作用是。

A、提高带负载能力B、提高带负载能力同时具有隔离作用C、隔离D、反相正确答案：B10.硬头手锤用碳素工具钢制成的，并经淬火处理，其规格用表示。

A、长度B、重量C、厚度D、体积正确答案：B11.反接制动的优点是。

A、制动迅速B、制动平稳C、定位准确D、能耗较小正确答案：A12.生产机械的接线图有：单元接线图、互连接线图和三种。

A、互连接线表B、位置接线图C、端子接线表D、端子接线图正确答案：D13.组合逻辑门电路在任意时刻的输出状态只取决于该时刻的（）。

A、输入状态B、电路状态C、电压高低D、电流大小正确答案：A14.一台变压器型号为S7—500/10，其中500代表。

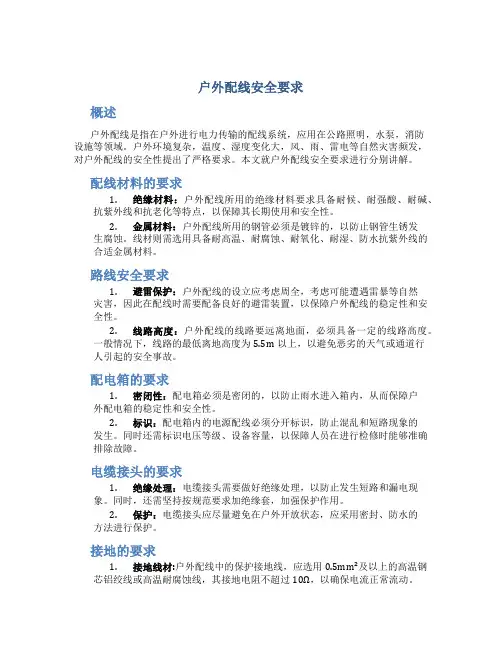

户外配线安全要求概述户外配线是指在户外进行电力传输的配线系统，应用在公路照明，水泵，消防设施等领域。

户外环境复杂，温度、湿度变化大，风、雨、雷电等自然灾害频发，对户外配线的安全性提出了严格要求。

本文就户外配线安全要求进行分别讲解。

配线材料的要求1.绝缘材料：户外配线所用的绝缘材料要求具备耐候、耐强酸、耐碱、抗紫外线和抗老化等特点，以保障其长期使用和安全性。

2.金属材料：户外配线所用的钢管必须是镀锌的，以防止钢管生锈发生腐蚀。

线材则需选用具备耐高温、耐腐蚀、耐氧化、耐湿、防水抗紫外线的合适金属材料。

路线安全要求1.避雷保护：户外配线的设立应考虑周全，考虑可能遭遇雷暴等自然灾害，因此在配线时需要配备良好的避雷装置，以保障户外配线的稳定性和安全性。

2.线路高度：户外配线的线路要远离地面，必须具备一定的线路高度。

一般情况下，线路的最低离地高度为5.5m以上，以避免恶劣的天气或通道行人引起的安全事故。

配电箱的要求1.密闭性：配电箱必须是密闭的，以防止雨水进入箱内，从而保障户外配电箱的稳定性和安全性。

2.标识：配电箱内的电源配线必须分开标识，防止混乱和短路现象的发生。

同时还需标识电压等级、设备容量，以保障人员在进行检修时能够准确排除故障。

电缆接头的要求1.绝缘处理：电缆接头需要做好绝缘处理，以防止发生短路和漏电现象。

同时，还需坚持按规范要求加绝缘套，加强保护作用。

2.保护：电缆接头应尽量避免在户外开放状态，应采用密封、防水的方法进行保护。

接地的要求1.接地线材:户外配线中的保护接地线，应选用0.5mm²及以上的高温钢芯铝绞线或高温耐腐蚀线，其接地电阻不超过10Ω，以确保电流正常流动。

2.接地位置：户外配线的接地位置应尽量远离供电线路。

同时，还要注意接地点与大地之间的接触完全可靠，避免存在接触不良的情况。

总结以上是户外配线安全的要求，为了保障户外配线的长期稳定和安全运行，我们应牢固把握此要求，确保每个环节的合理设计和施工，以减少潜在的安全隐患。

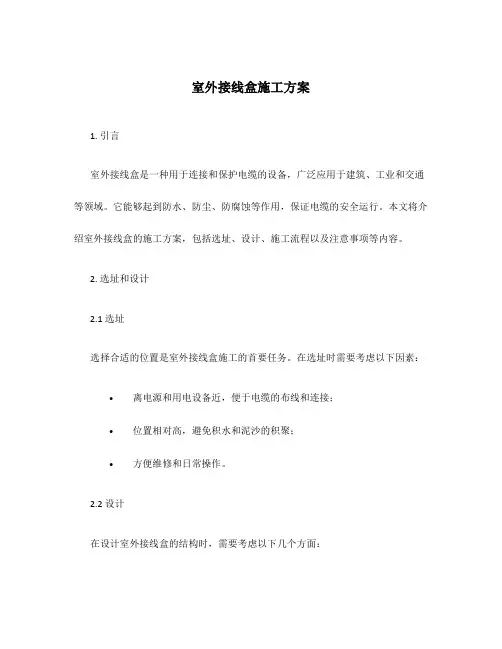

室外接线盒施工方案1. 引言室外接线盒是一种用于连接和保护电缆的设备，广泛应用于建筑、工业和交通等领域。

它能够起到防水、防尘、防腐蚀等作用，保证电缆的安全运行。

本文将介绍室外接线盒的施工方案，包括选址、设计、施工流程以及注意事项等内容。

2. 选址和设计2.1 选址选择合适的位置是室外接线盒施工的首要任务。

在选址时需要考虑以下因素：•离电源和用电设备近，便于电缆的布线和连接；•位置相对高，避免积水和泥沙的积聚；•方便维修和日常操作。

2.2 设计在设计室外接线盒的结构时，需要考虑以下几个方面：•尺寸和容量：根据实际需要选择合适的尺寸和容量，以容纳所需的电缆和接线件；•材料选择：要选择具有良好抗紫外线、防腐蚀和耐高低温性能的材料；•接线盒的分类：根据需要选择适用于不同环境的接线盒，如防水型、防爆型等。

3. 施工流程3.1 准备工作在开始施工前，需要做好以下准备工作：•确认电缆布线图和接线图，明确电缆的数量、规格和连接方式；•准备好所需的工具和材料，如电缆剪刀、电缆接头、螺丝刀等；•保障施工现场的安全，做好安全防护措施。

3.2 开箱验收验收所购买的室外接线盒，检查外观是否完好，无损坏或变形。

同时，检查接线盒的防护等级是否符合要求。

3.3 安装接线盒按照设计要求，在选定的位置上进行接线盒的安装。

具体步骤如下：1.清理安装位置，确保表面平整、干净；2.用螺丝刀或扳手将接线盒固定在墙壁或其他支架上；3.根据电缆布线图和接线图，将电缆从相应位置引入接线盒；4.使用电缆接头，按照接线图进行连接；5.安装好电缆后，检查接线盒的密封性能，确保防水效果良好；6.固定室外接线盒的盖板，保证接线盒的封闭性。

3.4 测试和调试在安装完成后，进行接线盒的测试和调试。

具体步骤如下：1.使用电压表或万用表检测接线盒中电缆的电压和电流；2.确保电缆连接良好，无松动和短路等情况；3.使用测试工具检测接线盒的绝缘电阻和接地情况；4.检查接线盒的各个功能模块是否正常工作；5.如果发现问题，及时进行修复和调整，确保接线盒的正常运行。

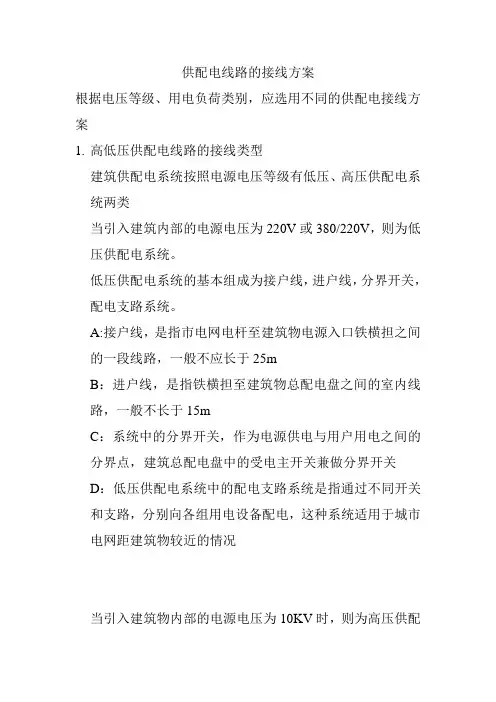

供配电线路的接线方案根据电压等级、用电负荷类别，应选用不同的供配电接线方案1.高低压供配电线路的接线类型建筑供配电系统按照电源电压等级有低压、高压供配电系统两类当引入建筑内部的电源电压为220V或380/220V，则为低压供配电系统。

低压供配电系统的基本组成为接户线，进户线，分界开关，配电支路系统。

A:接户线，是指市电网电杆至建筑物电源入口铁横担之间的一段线路，一般不应长于25mB：进户线，是指铁横担至建筑物总配电盘之间的室内线路，一般不长于15mC：系统中的分界开关，作为电源供电与用户用电之间的分界点，建筑总配电盘中的受电主开关兼做分界开关D：低压供配电系统中的配电支路系统是指通过不同开关和支路，分别向各组用电设备配电，这种系统适用于城市电网距建筑物较近的情况当引入建筑物内部的电源电压为10KV时，则为高压供配电系统，这种系统有高供高计和高供低计区别，前者是在高压侧进行各种电气参数的检测计量的。

高供高计其基本组成为：电源引入线--分界开关—高压受电—变电—抵押受配电。

此时，以高压受电柜中的主受电油开关兼做分界开关，该系统符合供电部门对用电计量的要求，是一种较为完善、合理的供配电系统。

高供低计系统则是在变压器之后的抵押侧进行各种电器参数的检测计量的供配电系统。

高供低计系统基本组成为，电源引入线，分界开关，变电，低压受配电，以高压跌落式熔断器作为分界开关。

高供低计系统可以省去高压配电柜，无需建设高压配电室，因此可以简化线路，降低造价，当投资紧缺，工期紧迫，对供电可靠性要求不高的情况下可以考虑这种接线类型。

2.高压供电线路的接线方案高压供电线路是连接电源盒变压器之间的电流通路，接线应做到在安全合理与经济条件下，电源进线数目应满足符合等级的要求，电源切换方式和时间应符合允许断电的时间要求，若设有备用电源时，其容量应能保证全部一级负荷，和大部分二级负荷的需求技术上安全合理应做到高压线路深入负荷中心，以保证缩小配电柜离和有利于三相负荷平衡，要根据用电负荷的自然功率因数状况，确定无功率补偿的不要性和方式，应设置完善准确地计量措施。

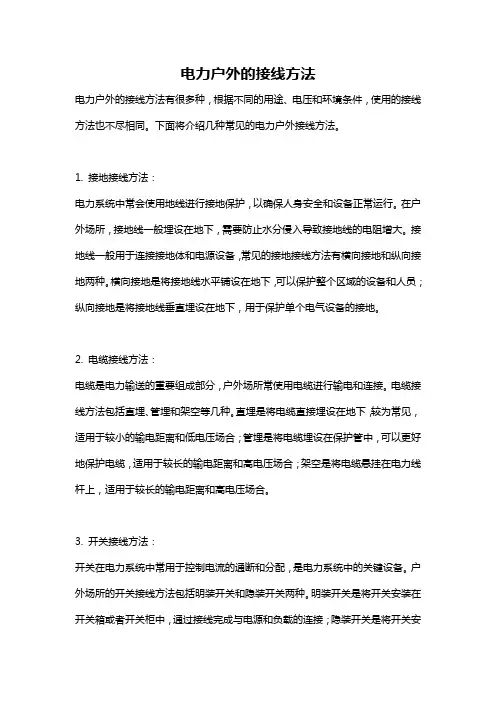

电力户外的接线方法电力户外的接线方法有很多种，根据不同的用途、电压和环境条件，使用的接线方法也不尽相同。

下面将介绍几种常见的电力户外接线方法。

1. 接地接线方法：电力系统中常会使用地线进行接地保护，以确保人身安全和设备正常运行。

在户外场所，接地线一般埋设在地下，需要防止水分侵入导致接地线的电阻增大。

接地线一般用于连接接地体和电源设备，常见的接地接线方法有横向接地和纵向接地两种。

横向接地是将接地线水平铺设在地下，可以保护整个区域的设备和人员；纵向接地是将接地线垂直埋设在地下，用于保护单个电气设备的接地。

2. 电缆接线方法：电缆是电力输送的重要组成部分，户外场所常使用电缆进行输电和连接。

电缆接线方法包括直埋、管埋和架空等几种。

直埋是将电缆直接埋设在地下，较为常见，适用于较小的输电距离和低电压场合；管埋是将电缆埋设在保护管中，可以更好地保护电缆，适用于较长的输电距离和高电压场合；架空是将电缆悬挂在电力线杆上，适用于较长的输电距离和高电压场合。

3. 开关接线方法：开关在电力系统中常用于控制电流的通断和分配，是电力系统中的关键设备。

户外场所的开关接线方法包括明装开关和隐装开关两种。

明装开关是将开关安装在开关箱或者开关柜中，通过接线完成与电源和负载的连接；隐装开关是将开关安装在地下或者墙壁内，通过导线和电缆连接电源和负载。

4. 变压器接线方法：变压器是电力系统中的重要设备，用于进行变电和电压调节。

户外场所的变压器接线方法包括箱式变压器和柜式变压器两种。

箱式变压器是将变压器安装在箱体内，通过接线完成与电源和负载的连接；柜式变压器是将变压器安装在开关柜中，通过导线和电缆连接电源和负载。

5. 转换接线方法：转换接线是指在电力系统中进行电源切换或者负载分配的接线方法。

户外场所的转换接线方法包括手动切换和自动切换两种。

手动切换是通过人工操作切换开关进行电源切换或者负载分配；自动切换是通过自动控制设备根据预设条件进行电源切换或者负载分配。

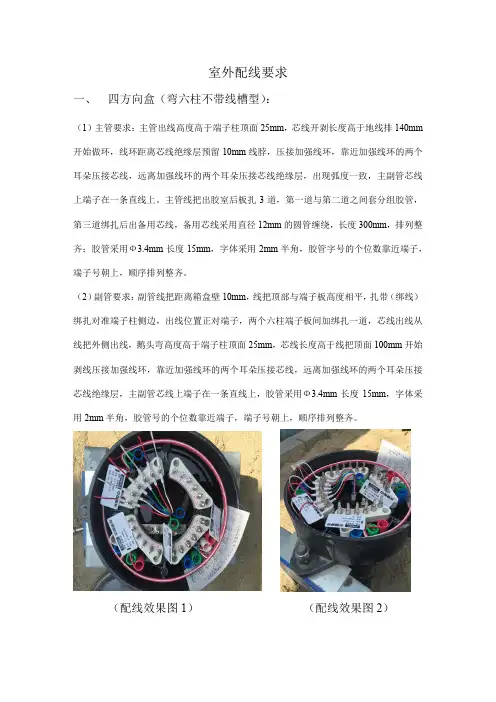

室外配线要求一、四方向盒（弯六柱不带线槽型）：（1）主管要求：主管出线高度高于端子柱顶面25mm，芯线开剥长度高于地线排140mm 开始做环，线环距离芯线绝缘层预留10mm线脖，压接加强线环，靠近加强线环的两个耳朵压接芯线，远离加强线环的两个耳朵压接芯线绝缘层，出现弧度一致，主副管芯线上端子在一条直线上。

主管线把出胶室后板扎3道，第一道与第二道之间套分组胶管，第三道绑扎后出备用芯线，备用芯线采用直径12mm的圆管缠绕，长度300mm，排列整齐；胶管采用Ф3.4mm长度15mm，字体采用2mm半角，胶管字号的个位数靠近端子，端子号朝上，顺序排列整齐。

（2）副管要求：副管线把距离箱盒壁10mm，线把顶部与端子板高度相平，扎带（绑线）绑扎对准端子柱侧边，出线位置正对端子，两个六柱端子板间加绑扎一道，芯线出线从线把外侧出线，鹅头弯高度高于端子柱顶面25mm，芯线长度高于线把顶面100mm开始剥线压接加强线环，靠近加强线环的两个耳朵压接芯线，远离加强线环的两个耳朵压接芯线绝缘层，主副管芯线上端子在一条直线上，胶管采用Ф3.4mm长度15mm，字体采用2mm半角，胶管号的个位数靠近端子，端子号朝上，顺序排列整齐。

（配线效果图1）（配线效果图2）二、七方向盒（弯六柱不带线槽型）：（1）主管要求：主管出线高度高于端子柱顶面30mm，芯线开剥长度高于地线排200mm 开始做环，线环距离芯线绝缘层预留10mm线脖，压接加强线环，靠近加强线环的两个耳朵压接芯线，远离加强线环的两个耳朵压接芯线绝缘层，出现弧度一致，主副管芯线上端子在一条直线上。

主管线把出胶室后板扎3道，第一道与第二道之间套分组胶管，第三道绑扎后出备用芯线，备用芯线采用直径12mm的圆管缠绕，长度400mm，排列整齐；胶管采用Ф3.4mm长度15mm，字体采用2mm半角，胶管字号的个位数靠近端子，端子号朝上，顺序排列整齐。

（2）副管要求：副管线把距离箱盒壁10mm，线把顶部与端子板高度相平，扎带（绑线）绑扎对准端子柱侧边，出线位置正对端子，两个六柱端子板间加绑扎一道，芯线出线从线把外侧出线，鹅头弯高度高于端子柱顶面30mm，芯线长度高于线把顶面120mm开始剥线压接加强线环，靠近加强线环的两个耳朵压接芯线，远离加强线环的两个耳朵压接芯线绝缘层，主副管芯线上端子在一条直线上，胶管采用Ф3.4mm长度15mm，字体采用2mm半角，胶管号的个位数靠近端子，端子号朝上，顺序排列整齐。

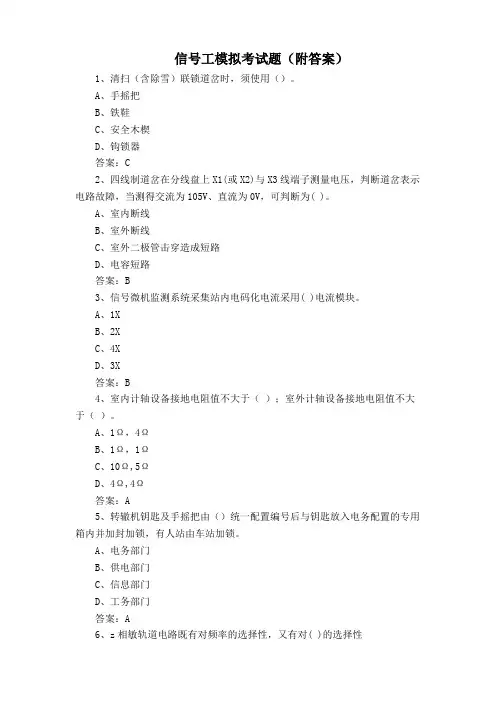

信号工模拟考试题（附答案）1、清扫（含除雪）联锁道岔时，须使用（）。

A、手摇把B、铁鞋C、安全木楔D、钩锁器答案：C2、四线制道岔在分线盘上X1(或X2)与X3线端子测量电压，判断道岔表示电路故障，当测得交流为105V、直流为0V，可判断为( )。

A、室内断线B、室外断线C、室外二极管击穿造成短路D、电容短路答案：B3、信号微机监测系统采集站内电码化电流采用( )电流模块。

A、1XB、2XC、4XD、3X答案：B4、室内计轴设备接地电阻值不大于（）；室外计轴设备接地电阻值不大于（）。

A、1Ω，4ΩB、1Ω，1ΩC、10Ω,5ΩD、4Ω,4Ω答案：A5、转辙机钥匙及手摇把由（）统一配置编号后与钥匙放入电务配置的专用箱内并加封加锁，有人站由车站加锁。

A、电务部门B、供电部门C、信息部门D、工务部门答案：A6、z相敏轨道电路既有对频率的选择性，又有对( )的选择性C、电流D、相位答案：D7、信号机(预告除外）名称应书写在机柱正面、距钢轨顶面宜（）m，名称符号应与竣工图相符。

A、2B、1C、1.5D、2.5答案：A8、计算机联锁系统应在双套（系）设备（）的情况下进行联锁试验。

A、一致B、正常C、同步D、相同答案：C9、车站CTC设备不能正确显示列车占用状态时，应及时通知()进行检查处理，并在《行车设备检查登记簿》内登记。

A、电务人员B、车务人员C、工务人员D、车站应急值守人员答案：A10、交流电通过整流电路后，所得到的输出电压为( )A、平滑直流电B、交流电压C、脉动直流电压D、稳定的直流电压答案：C11、车站、段管线道岔表示器由（）部门负责维护。

A、供电B、车务C、电务12、人工拨动尖轨、心轨刨切部分应与基本轨、翼轨密贴，其间隙不大于（）mm。

A、4B、1C、3D、2答案：B13、冬季在站内行走时，不要接近邻线，注意四周机车车辆的动态，在停留列车、车辆前部或尾部通过时，应与其保持（）以上距离。

A、10mB、8mC、5mD、3m答案：C14、信号机显示的一方为（）。

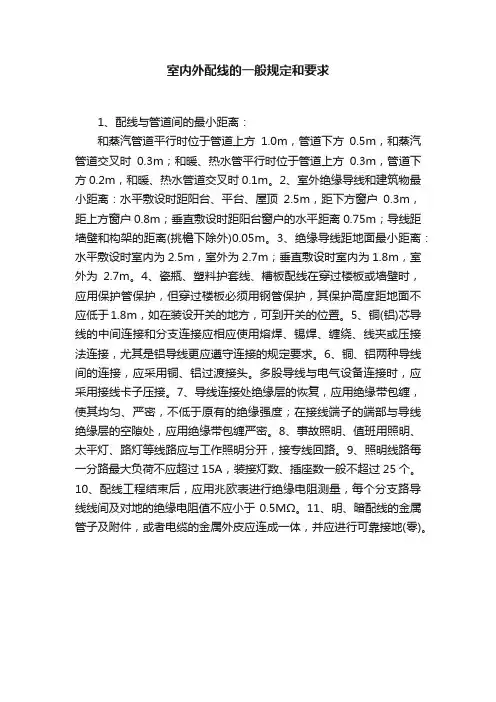

室内外配线的一般规定和要求
