室内配线及照明

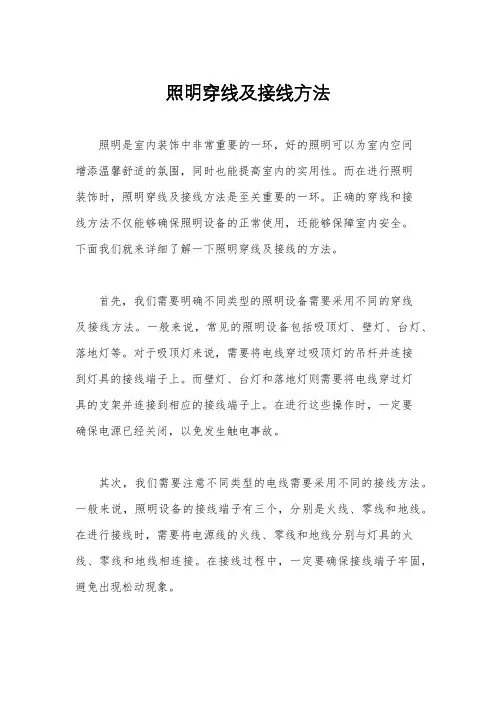

照明穿线及接线方法照明是室内装饰中非常重要的一环，好的照明可以为室内空间增添温馨舒适的氛围，同时也能提高室内的实用性。

而在进行照明装饰时，照明穿线及接线方法是至关重要的一环。

正确的穿线和接线方法不仅能够确保照明设备的正常使用，还能够保障室内安全。

下面我们就来详细了解一下照明穿线及接线的方法。

首先，我们需要明确不同类型的照明设备需要采用不同的穿线及接线方法。

一般来说，常见的照明设备包括吸顶灯、壁灯、台灯、落地灯等。

对于吸顶灯来说，需要将电线穿过吸顶灯的吊杆并连接到灯具的接线端子上。

而壁灯、台灯和落地灯则需要将电线穿过灯具的支架并连接到相应的接线端子上。

在进行这些操作时，一定要确保电源已经关闭，以免发生触电事故。

其次，我们需要注意不同类型的电线需要采用不同的接线方法。

一般来说，照明设备的接线端子有三个，分别是火线、零线和地线。

在进行接线时，需要将电源线的火线、零线和地线分别与灯具的火线、零线和地线相连接。

在接线过程中，一定要确保接线端子牢固，避免出现松动现象。

此外，对于一些特殊情况，比如需要同时接驳多个灯具的情况，我们需要采用并联或串联的接线方式。

在并联接线中，多个灯具的火线、零线和地线分别与电源线相连接，这样可以确保每个灯具都能独立工作。

而在串联接线中，多个灯具的火线、零线和地线依次相连，这样可以将多个灯具串联在一起，从而实现统一控制。

最后，我们需要在接线完成后进行必要的检查和测试。

接线完成后，一定要仔细检查每个接线端子是否牢固，是否存在短路、漏电等安全隐患。

同时，还需要进行必要的电器测试，确保照明设备能够正常工作。

总的来说，照明穿线及接线方法是照明装饰中至关重要的一环。

正确的穿线和接线方法不仅能够确保照明设备的正常使用，还能够保障室内安全。

因此，在进行照明装饰时，一定要严格按照相关规范和要求进行操作，确保照明设备的安全可靠使用。

室内照明设计规范家庭⽤电设计⽅案3布线原则（10）如下图：没有特别要求的前提下，插座安装应该离地30公分⾼度；布线原则（11）如下图：开关、插座⾯对⾯板，应该左侧零线，右侧⽕线；布线原则（12）如下图：家庭装修中，电线只能并头连接，绝对不是我们平时随便⼀接就OK那么简单；布线原则（13）如下图：接头处采⽤按压，必须要结实牢固；布线原则（14）如下图：接好的线，要⽴即⽤绝缘胶布包好；布线原则（15）如下图：在装修过程中，如果确定了⽕线、零线、地线的颜⾊，任何时候，颜⾊都不能⽤混了；布线原则（16）如下图：家⾥不同区域的照明、插座、空调、热⽔器等电路都要分开分组布线；⼀旦哪路需要断电检修时，不影响其他电器的正常使⽤；布线原则（17）：很关键的在做完电路后，⼀定要让施⼯⽅给你⼀份电路布置图，⼀旦以后要检修或墙⾯修整或在墙上打钉⼦，防⽌电线被打坏。

家装电路（弱电）设计装修的第⼀道⼯序就是”布线”。

在我们装修居室的过程中，常常会忽略对电源布线的全⾯考虑，因⽽造成布线不合理或漏布现象；⽽且随着经济的⾼速发展，原有建设施⼯中的电源布线也远远不适应⼈们的需求。

我在这⾥对家装中的电路布线提出了⼀些建议，供⼤家在装修时参考。

⾸先提醒⼤家的是，根据⽤电负荷的实际情况和可能添置的设备负荷，选择电源线时，⼀定要选择国标线，以免造成超负荷⽽引起的联线、短路或毁坏设备，在选择电⽓元件时，千万不能以次充好，以免造成事故。

电路改造涉及到空间的定位，还要开槽，所以要提前进⾏。

严禁将导线直接埋⼊抹灰层，导线在线管中严禁有接头，同时对使⽤的线管（PVC阻燃管或铁管）进⾏严格检查，要符合国家标准，对管路铺设遵循“安全、⽅便、经济、客观”的原则。

与此同时，对特殊⽤电回路，例如：空调、整体浴室、速热式电热⽔器等，建议⽤户在购买时，先⾃检是否有保护装置，然后再配置相应的漏电保护开关，以确保⽤户的⼈⾝及财产安全。

⼯程完⼯后，要进⾏漏电开关检测，给出完整的电路图，以便⽇后维修。

室内照明线路的配线一、选择导线1、选择导线型号（1）裸导线：裸单线包括TY（铜硬）、TR（铜软）、L Y（铝硬）LR （铝软）。

作用：作电线、电缆的线芯及电机、电器及变压器的绕组。

（2）国产的架空电力线：LJ型硬铝绞线、LGJ钢芯铝绞线、TRJ型软铜绞线。

裸绞线是将多根圆单线绞合在一起的绞合线，这种线软且有足够的强度，主要用作架空电力线、电缆线芯。

（2）电磁线：使用的绝缘材料不同包括漆包线、玻璃丝包线、纸包线。

应用于电机电器及电工仪表中作为绕组或元件的绝缘导线。

（3）橡胶绝缘电线1)BX铜芯橡胶线：干燥和潮湿场所；交流额定电压250V和500V的电路中。

2)BXR铜芯橡胶软线：干燥和潮湿场所；连接电气设备的移动部分用；交流额定电压500V。

3)BXS双芯橡胶线：干燥场所敷设在绝缘子上用；用于交流电压250V。

4)BXH铜芯橡胶花线：干燥场所移动式用电设备接线用；线芯间额定电压250V。

5)BLX铝芯橡胶线与BX型电线相同。

6)BXG铜芯穿管橡胶线供交流电压500V或直流电流1000V电路中配电和连接仪表用；适于管内敷设。

7)BLXG铝芯穿管橡胶线与BXG型电线相同。

（4）聚氯乙稀绝缘导线1)BLV(BV)铝（铜）芯塑料线：交流电压500V以下，直流电压1000V以下；室内固定敷设（可明敷或暗敷）。

2)BLVV(BVV)铝（铜）芯塑料护套线：交流电压500V以下；要求电线比较柔软的场所敷设。

3)BLV-1(BV-1)室外用铝（铜）芯塑料线：交流电压500V以下；室外固定敷设用4)BLVV-1(BVV-1)室外用铝（铜）芯塑料护套线：交流电压500V以下；室外固定敷设。

5)BVR-1室外用铜芯塑料软线：交流电压500V以下；要求电线在比较柔软的场所敷设。

6)RVB平行塑料绝缘软线：交流电压250V以下；室内连接小型电器，移动或半移动敷设时用。

7)RVS双绞塑料绝缘软线：250V以下；室内连接小型电器，移动或半移动敷设时用。

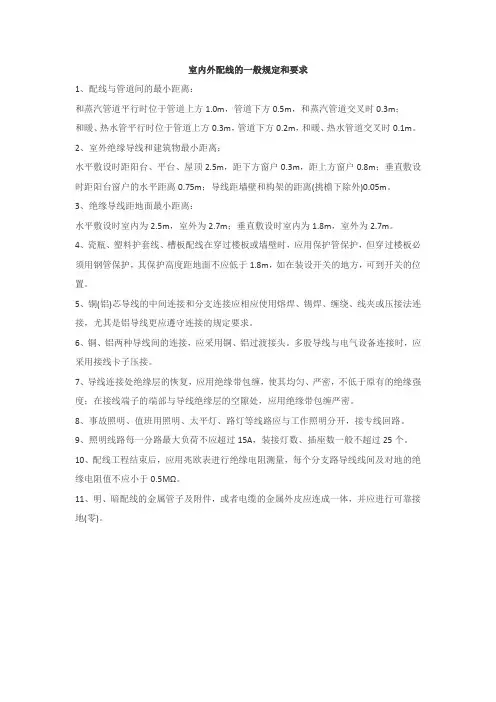

室内外配线的一般规定和要求
1、配线与管道间的最小距离：
和蒸汽管道平行时位于管道上方1.0m，管道下方0.5m，和蒸汽管道交叉时0.3m；
和暖、热水管平行时位于管道上方0.3m，管道下方0.2m，和暖、热水管道交叉时0.1m。

2、室外绝缘导线和建筑物最小距离：
水平敷设时距阳台、平台、屋顶2.5m，距下方窗户0.3m，距上方窗户0.8m；垂直敷设时距阳台窗户的水平距离0.75m；导线距墙壁和构架的距离(挑檐下除外)0.05m。

3、绝缘导线距地面最小距离：
水平敷设时室内为2.5m，室外为2.7m；垂直敷设时室内为1.8m，室外为2.7m。

4、瓷瓶、塑料护套线、槽板配线在穿过楼板或墙壁时，应用保护管保护，但穿过楼板必须用钢管保护，其保护高度距地面不应低于1.8m，如在装设开关的地方，可到开关的位置。

5、铜(铝)芯导线的中间连接和分支连接应相应使用熔焊、锡焊、缠绕、线夹或压接法连接，尤其是铝导线更应遵守连接的规定要求。

6、铜、铝两种导线间的连接，应采用铜、铝过渡接头。

多股导线与电气设备连接时，应采用接线卡子压接。

7、导线连接处绝缘层的恢复，应用绝缘带包缠，使其均匀、严密，不低于原有的绝缘强度；在接线端子的端部与导线绝缘层的空隙处，应用绝缘带包缠严密。

8、事故照明、值班用照明、太平灯、路灯等线路应与工作照明分开，接专线回路。

9、照明线路每一分路最大负荷不应超过15A，装接灯数、插座数一般不超过25个。

10、配线工程结束后，应用兆欧表进行绝缘电阻测量，每个分支路导线线间及对地的绝缘电阻值不应小于0.5MΩ。

11、明、暗配线的金属管子及附件，或者电缆的金属外皮应连成一体，并应进行可靠接地(零)。

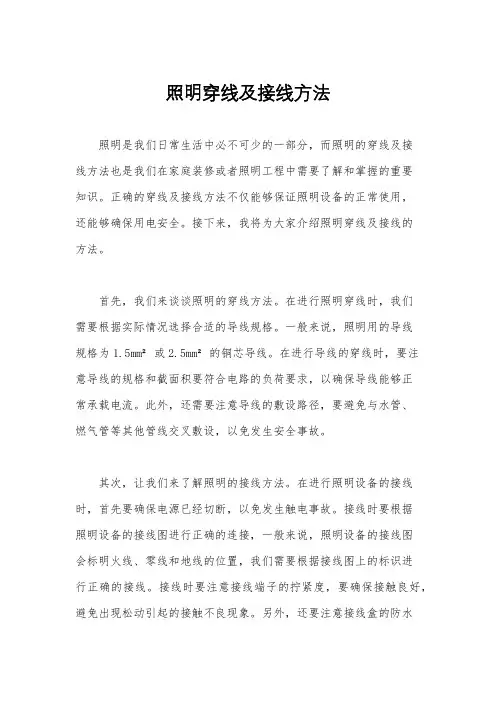

照明穿线及接线方法照明是我们日常生活中必不可少的一部分，而照明的穿线及接线方法也是我们在家庭装修或者照明工程中需要了解和掌握的重要知识。

正确的穿线及接线方法不仅能够保证照明设备的正常使用，还能够确保用电安全。

接下来，我将为大家介绍照明穿线及接线的方法。

首先，我们来谈谈照明的穿线方法。

在进行照明穿线时，我们需要根据实际情况选择合适的导线规格。

一般来说，照明用的导线规格为1.5mm²或2.5mm²的铜芯导线。

在进行导线的穿线时，要注意导线的规格和截面积要符合电路的负荷要求，以确保导线能够正常承载电流。

此外，还需要注意导线的敷设路径，要避免与水管、燃气管等其他管线交叉敷设，以免发生安全事故。

其次，让我们来了解照明的接线方法。

在进行照明设备的接线时，首先要确保电源已经切断，以免发生触电事故。

接线时要根据照明设备的接线图进行正确的连接，一般来说，照明设备的接线图会标明火线、零线和地线的位置，我们需要根据接线图上的标识进行正确的接线。

接线时要注意接线端子的拧紧度，要确保接触良好，避免出现松动引起的接触不良现象。

另外，还要注意接线盒的防水防尘工作，避免接线盒进水或者灰尘进入影响接线的质量。

总的来说，照明的穿线及接线方法是我们在家庭装修或者照明工程中需要注意的重要环节。

正确的穿线及接线方法能够保证照明设备的正常使用，也能够确保用电安全。

因此，在进行照明穿线及接线时，我们需要选择合适的导线规格，注意导线的敷设路径，根据接线图进行正确的接线，注意接线端子的拧紧度，以及做好接线盒的防水防尘工作。

只有这样，我们才能确保照明设备的正常使用，也能够保障家庭用电的安全。

希望以上内容能够对大家在照明穿线及接线方面有所帮助，谢谢阅读！。

项目六室内照明的安装与维修任务三常用配线方法和电工基本操作一、常用的配线方法1.配线施工工序（1）根据施工图样确定电器安装位置、导线敷设途径、导线穿过墙壁和楼板的位置。

（2）在土建未抹灰前，将配线中所有的固定点打好安装孔眼，埋设好支持构件，或配合土建，搞好预埋和预留孔洞的工作。

（3）装设绝缘支持物、线夹、保护管和支架。

（4）敷设导线。

（5）安装灯具和电器。

（6）测试电路绝缘，连接导线，导线的连接应正确、牢靠。

（7）自检、校验、是通电。

2.配线基本原则（1）安全。

室内配线和电气设备必须保证安全运行。

因此，选用的电气设备和材料必须符合图样的规定并且是经过国家有关权威机构安全验证的合格产品。

在施工中，均应符合线路与设备的技术要求，以确保线路运行的安全。

（2）可靠。

所有的安装必须符合图样的质量要求，避免不合理的施工给室内线路和用电设备运行的可靠性造成隐患。

（3）经济。

在保证安全可靠运行的前提下，应考虑经济性，选用最合理的施工方法，尽量节约材料（4）方便。

室内配线应保证操作和维修方便（5）美观。

配线位置及电器安装位置的选定，不仅应注意不要损坏建筑物的美观，而且应尽量做到有助于室内环境的美化。

此外，配线施工还是整个线路布置合理、整齐，安装牢固。

二、常用电工材料的选用方法常用电工材料分为4类：导电材料、绝缘材料、电热材料和磁性材料1．导电材料的特点、分类和选用（1）常用导电材料的特点。

导电材料大部分为金属，但不是所有的金属都可作为导电材料，导电金属必须同时具备下列5个特点1）导电性能好（及电阻率小）。

2）有一定的机械强度。

3）不易氧化和腐蚀4）容易加工和焊接5）资源丰富，价格便宜。

铜和铝基本符合上述要求，因此他们是最常用的导电材料。

（2）导电材料分类。

导电材料中最常用的是电线电缆。

电线电缆一般由线芯、绝缘层、保护层三部分组成。

通用绝缘电线有BX，ＢＶ系列，通用绝缘软线有ＲＶ，ＲＦ，ＲＸ系列，通用橡胶电缆有ＹＱ，ＹＺ，ＹＣ系列。

室内、室外照明线路及灯具的距离安全规定
1、室外照明线路其最大垂弧与地面的垂直距离：对施工现场是4
米，对机动车道是6米，对铁路轨道是7.5米，对暂设工程顶端是2.5米。

与邻近线路交叉：与1KV以下线路为1.2米，与1—10KV线路为2.5米，最小距离为1米。

2、室内进户应穿管保护，距地面不得小于2.5米，并应采取防雨
措施，室内配线必须采用绝缘导线，采用瓷瓶，瓷（塑料）夹等敷设，距地面高度不得小于2.5米。

3、灯具、室外灯具距地面不得低于3米，室内灯具不得低于2.4
米。

若使用钠、铊、甸等金属卤化物灯具的安装高度宜在5米以上，灯线应在接线柱上固定，不得靠近灯具表面。

4、开关、暂设工程的照明灯具宜采用拉线开关，拉线开关距地
面高度为2—3米，若采用其他距地面高度为1.3米。

室内配线与照明安装方案1、 室内配线的一般要求室内配线，应符合电气装置安装的基本要求：安全、可靠、经济、方便、美观。

施工中除考虑以上几条基本要求外，应使整个线路布置合理、整齐、安装牢固。

在整个施工过程中，还应严格按照其技术要求，进行合理的施工。

2、 室内配线一般要求如下A、所用导线的额定电压应大于线路的工作电压。

导线的绝缘应符合线路的安装方式和敷设环境条件。

导线截面应能满足供电质量和机械强度的要求，导线允许最小截面见下表所列数值。

B、导线敷设时，应尺量避免接头。

因为常常由于导线接头质量不好而造成事故。

若须接头时，应采用压接或焊接。

C、导线在连接和分支处，不应受机械力的作用，导线与电器端子的连接要牢靠压实。

D、穿在管内的导线，在任何情况下都不能有接头，必须接头时，应把接头放在接线盒、开关盒或灯头盒内。

E、各种明配线应垂直和水平敷设，要求横平竖直，导线水平高度距地不应小于2.5m；垂直敷设不应低于1.8m，否则应加管槽保护，以防机械损伤。

F、导线穿墙时应装过墙管保护，过墙管两端伸出墙面不小于10mm，也不能过长。

G、当导线沿墙壁或天花板敷设时，导线与建筑物之间的最小距离：瓷夹板配线不应小于5mm，瓷瓶配线不应小于10mm。

在通过伸缩缝的地方，导线敷设应稍有松驰。

对于线管配线则应设补偿盒，以适应建筑物的伸缩。

H、为确保用电安全，室内电气管线与其它管道应保持一定距离。

3、 室内配线施工程序A、根据施工图纸，确定电器安装位置，导线敷设途径及导线穿过墙壁和楼板的位置。

B、在土建抹灰前，将配线所有的固定点打好孔洞，埋设好支持构件，最好配合土建搞好预埋预留工作。

C、装设绝缘支持物、线夹、支架或保护管。

D、敷设导线。

E、安装灯具及电器设备。

F、测试导线绝缘，连接导线。

G、校验、自检、试通电。

14.4.4、布线位置的确定A、施工时应本着所配线路安全、整洁、美观、适用并与建筑物结构平行的原则，依据图纸，首先确定灯具、开关、插座和配电箱等设备的安装位置，然后确定导线的敷设途径、导线穿过墙壁和楼板的位置。
