Creo_3.0_配置文件使用说明要点

Creo_3.0_配置文件使用说明.txt一、Creo配置文件使用说明①Config.pro设置项放置路径：C:\Program Files\PTC\Creo 3.0\F000\Common Files\text，Default config.pro即初始的Config.pro设置文件②Creo_parametric_customization.ui导入软件定制界面设置文件，操作方法：文件-选项-窗口设置-导入窗口设置。

加载到缓存文件路径C:\Users\chncgn\AppData\Roaming\PTC\ProENGINEER\Wildfire\.wf\.Settings③A4_drawing.drw.1工程图模板放置路径：C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestemplates④Iso.dtl绘图属性配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestext，Default iso.dtl即初始的绘图属性配置文件⑤Tree.cfg模型树配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestext⑥Appearance.dmt颜色配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatesgraphic-library\appearancesCreo 2.0颜色文件路径在C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatescreo_standards\config_files，其中Appearance_edu.dmt等同于Appearance.dmt 文件，Appearance_orig.dmt即初始颜色等同于Default Appearance.dmt⑦Current_session.pro即Config.pro设置项去除中文说明文件，创建此文件步骤：新建绘图-文件-另存为DWG/DXF-导出环境勾选打开日志窗口-确定，在导出文件目录下生成Current_session.pro⑧Syscol.scl系统颜色配置文件，在Config.pro中添加设置项system_colors_file并指定完全路径⑨Protk.dat指定Pro/TOOLKIT注册表文件。

受限参数自动违反所有设计研究中的约束
yes, no
yes
\
check udf int key
是-按组的检索更新UDF内部键。否-跳过键更新。
yes, no
yes
\
collect dims in active layer
此配置选项在活动层上收集尺寸。
yes, no
yes
\
combined views customization
使"删除多个"命令在绘图模式下可用。"删除多个"命 令不被撤消所支持，但在删除大量项时可改进性能。
yes, no
no
\
allow workpiece silhouette
确定工件是否可用于创建轮廓加工窗口。否-仅允许使 用参考零件;是-允许使用工件和参考零件;自动-仅允 许使用工件。
yes, no, auto
keep constraint typ e, reset_constraint_ty pe
keep constraint typ e
\
contact surfaces gap
设置焊接接触曲面之间的最大允许间隙。
0
\
convert to wf3 replace
转换为Wildfire3的替换功能。
yes, no
yes
\
auto_update_default_dwg_model
将默认绘图模型自动更新为当前页面上的视图中显示的模 型。
yes, no
yes
\
backup_reference_information
是–特征重新生成成功后备份特征的参考信息。 否–不保存特征的参考信息。

============================================================================
!打开文件时是否显示旋转中心
spin_center_display yes
!打开文件时是否显示：基准点，基准轴，坐标系，基准面
display_points no
photorender_preview_scale 0.25到1.0---(允许用户定义“着色显示”着色的尺寸比率，使用缺省的“着色到：全窗口预览”设置。增加该变量，可创建高质量着色，但速度性能降低。减小该变量，产生相反的结果。缺省值为0.5。)
========================================================================
use_8_plotter_pens yes---------------------设置使用8笔（影响打印，缺省是4种笔文件）
format_setup_file D:\peizhi\format.dtl-----设置工程图格式文件的配置文件
pro_symbol_dir D:\peizhi\symbol------------设置工程图用的符号
========================================================================
allow_anatomic_features yes------------（使“插入/ 高级”菜单下的Local Push、Radius Dome、SectionDome、Ear、Lip、Shaft、Flange、Neck 等PROE2000中的旧特征显示在菜单中）

3
三、安装许可证服务器
关闭防 火墙
许可证文件
将许可证文 件拖动到此
处框内
4
四、安装许可证服务器
浮动版安装客户端 请输入7788@服务 器名称或者ip地址
显示不可 到达请关 闭防火墙
5
五、编辑许可证
1、安装路径建 议D:\PTC
3、点击 Parametric
2、点击自定义 4、点击命令配置
6
六、编辑可选启动项目
2、输入自定义名称
1、点击
3、双击需要启动的许可 注：此处显示许可 和公司购买模块有关
7
七、添加启动模块
2、输入自定
义配置启动
名称
2
3、双击需要 启动的许可
1、点击添加
4、点击
8
八、安装
点击安装
9
九、配置已安装的客户端
D:\PTC\Creo 3.0\XXX\Parametric\bin
1、安装路径打 开bin文件
Creo3.0安装与配置可选启动模块
技术顾问 手机：15915435682
June 16, 2014
一、打开数据包选择需要安装的版本
安装商业 版本
软件包 DVD安装
数据
安装30天 试用版本
2
二、选择安装服务器或客户端
单机版安装 或浮动版客 户端安装
重新配置软 件选项
服务器安装 浮动版许可 证服务器
1、安装路径打 开bin文件
2、点击此文件或者 运行cmd 黑框下运
行 ptcstatus
12
2、点击
3、点击下一步
4、同上安装步骤四
10
十、配置多语言启动
D:\PTC\Creo 3.0\XXX\Parametric\bin

keep_constraint_type
0 no 0.001 yes
on quick yes
no no
yes no yes no yes
PTC Inc.
PTC Inc.
PTC Creo 3.0 Parametric 配置选项
PTC Creo 3.0 Parametric 配置选项
类别
\ \ \ \ \ \
名称
comp_normal_offset_eps
说明
值
10 yes 30 0.1 no
缺省值
\ \ \ \ \ \ \ \ \ \ \
\ \ \ \ \
名称
accessory_window_above
说明
yes, no
值
no docked 5 no no undocked, docked 4, 5 yes, no yes, no, auto
缺省值
\ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \
是 - 在活动窗口上显示并保留辅助窗口。否 - 不在活动 窗口上保留辅助窗口。 停放 – 显示嵌入在活动窗口内的辅助窗口。取消停放 accessory_window_display – 以独立窗口显示辅助窗口。 acis_out_version 允许用户选取 ACIS 导出版本。 aec_parameter_file 指定用户定义的管参数代码的文件名。 allow_delete_many_in_drawing 使 "删除多个" 命令在绘图模式下可用。"删除多个" 命 s 令不被撤消所支持，但在删除大量项时可改进性能。 allow_workpiece_silhouette 确定工件是否可用于创建轮廓加工窗口。否 - 仅允许使 用参考零件;是 - 允许使用工件和参考零件;自动 - 仅允 许使用工件。 animation_imported_pbk_dir 为要用于“导入动画”的回放文件设置默认目录。 在数控程序文件的 CIRCLE 语句中设置半径的上限。该值 arc_radius_limit 必须为正值。否则，将使用 10*零件尺寸。 ask_designate_owners 显示要指定的必需的和可选的所有者。 assemble_module_in_rep 检索指定表示中 CSA 的已组装模块。 atb_search_path attach_menumanager auto_center_dimension auto_clean_shown_dimensions auto_eval_current_cnfg_rule auto_show_3d_detail_items auto_update_default_dwg_mode backup_reference_information bmx_param_restrictions check_udf_int_key collect_dims_in_active_layer combined_views_customization comp_assemble_with_interface comp_interface_placement 延伸ATB更新和ATB检查状况命令的搜索路径。 设置主 Creo Parametric 窗口的菜单管理器附件。 自动将尺寸文本在尺寸界线之间居中。对于常见参考尺 寸，仅控制第一个尺寸居中。 此选项控制是否自动将“清除尺寸”例程应用于新显示的 尺寸。设置为“否”时，将按照模型的默认位置显示尺寸 如果此选项为“是”，则将在每次检索/重新生成时更新 简化表示 (如果它包含当前配置规则)。 如果设置为“是”，创建新视图时，将显示与视图平行的 注释元素。 将默认绘图模型自动更新为当前页面上的视图中显示的模 是 – 特征重新生成成功后备份特征的参考信息。 否 – 不保存特征的参考信息。 受限参数自动违反所有设计研究中的约束 是 - 按组的检索更新 UDF 内部键。否 - 跳过键更新。 此配置选项在活动层上收集尺寸。 启用/禁用组合视图自定义。 装配有界面元件的设置。 设置默认界面放置类型。界面到几何 - 使用元件界面和 装配几何放置元件。界面到界面 - 使用装配和元件界面 1

Creo3.0工程图配置文件工程图配置文件*.dtl常用选项及使用详解工程图配置文件是Creo出工程图所必需了解掌握的基础知识。

然而随处可见的论坛的配置文件不一定系统的分享配置字文件，我将为大家分享一般常用的配置文件。

工程图配置文件*.dtl使用上比系统配置文件config.pro要简单一些。

所以先将一些常用选项列出，供大家参考。

配置文件使用方面的内容放在后面讲解。

先讲述的内容目录如下：一、工程图配置文件常用选项及说明二、工程图配置文件使用详解1、创建工程图配置文件*.dtl2、工程图配置文件选项的查找3、工程图配置文件的选项设置与修改4、工程图配置文件的正确调用一、工程图配置文件常用选项及说明drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。

drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。

text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。

但此项设置对于windows系统自带的仿宋体无效，一般我们常用的是Creo默认font字体。

broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，我国用的是第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。

detail_view_scale_factor 2设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。

Creo_3.0_配置文件使用说明.txt一、Creo配置文件使用说明①Config.pro设置项放置路径：C:\Program Files\PTC\Creo 3.0\F000\Common Files\text，Default config.pro即初始的Config.pro设置文件②Creo_parametric_customization.ui导入软件定制界面设置文件，操作方法：文件-选项-窗口设置-导入窗口设置。

加载到缓存文件路径C:\Users\chncgn\AppData\Roaming\PTC\ProENGINEER\Wildfire\.wf\.Settings③A4_drawing.drw.1工程图模板放置路径：C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestemplates④Iso.dtl绘图属性配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestext，Default iso.dtl即初始的绘图属性配置文件⑤Tree.cfg模型树配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestext⑥Appearance.dmt颜色配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatesgraphic-library\appearancesCreo 2.0颜色文件路径在C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatescreo_standards\config_files，其中Appearance_edu.dmt等同于Appearance.dmt 文件，Appearance_orig.dmt即初始颜色等同于Default Appearance.dmt⑦Current_session.pro即Config.pro设置项去除中文说明文件，创建此文件步骤：新建绘图-文件-另存为DWG/DXF-导出环境勾选打开日志窗口-确定，在导出文件目录下生成Current_session.pro⑧Syscol.scl系统颜色配置文件，在Config.pro中添加设置项system_colors_file并指定完全路径⑨Protk.dat指定Pro/TOOLKIT注册表文件。

4.进入解压出来的文件夹“\ptc”下，剪切文件夹“CreoWork3.0”和 “temp”到D:\ptc下即可。
一、配置方法
5.修改桌面快捷方式以及程序中快捷方式的“起始位置”，就是我们 所说的起始目录位置。选中桌面的“PTC Creo Parametric 3.0 M010” 图标右键“属性”，在起始位置中填入： “D:\ptc\temp\Creotemp3.0”。 程序栏快捷方式一样方法完成。
二、配置文件说明
symbol下：
arrow base chamfer change geom_tolerance index others roughness weld_long weld_short 方向类符号库 基准类符号库 倒角类符号库 修改类符号库 形位公差类符号库 BOM球标类符号库 其他类符号库 粗糙度类符号库 断续焊类焊接符号库 连续焊类焊接符号库
CREO3.0M010配置说明
目录

一、配置方法 二、配置文件说明 三、优势
一、配置方法
1.确定安装目录，例如我的安装目录为“D:\ptc\Creo置文件.rar”到任何一个地方，出现一 个文件夹“ptc”
一、配置方法
3.进入解压出来的文件夹“\ptc\Creo 3.0\Creo 3.0”，剪切文件夹 “M010”后，进入CREO的安装目录D:\ptc\Creo 3.0\Creo 3.0，粘 贴覆盖。
配置完成
二、配置文件说明
ptc下：
CreoWork3.0下：
config 存放配置相关文件的文件夹 format 存放二维工程图格式文件的文件夹 group UDF库文件夹 linestock 管道系统管线库文件库 library 存放相关标准库模型文件件 material 材料库文件夹 notes 技术要求文本库存放位置 platter PDF打印设置文件存放位置 symbol 二维工程图标注符号库文件夹 table 二维工程图使用相关表格库文件夹 templates 零件模板、组件模板、工程图模板库文件夹

Creo_3.0_配置文件使用说明.txt一、Creo配置文件使用说明①Config.pro设置项放置路径：C:\Program Files\PTC\Creo 3.0\F000\Common Files\text，Default config.pro即初始的Config.pro设置文件②Creo_parametric_customization.ui导入软件定制界面设置文件，操作方法：文件-选项-窗口设置-导入窗口设置。

加载到缓存文件路径C:\Users\chncgn\AppData\Roaming\PTC\ProENGINEER\Wildfire\.wf\.Settings③A4_drawing.drw.1工程图模板放置路径：C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestemplates④Iso.dtl绘图属性配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestext，Default iso.dtl即初始的绘图属性配置文件⑤Tree.cfg模型树配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestext⑥Appearance.dmt颜色配置文件，放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatesgraphic-library\appearancesCreo 2.0颜色文件路径在C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatescreo_standards\config_files，其中Appearance_edu.dmt等同于Appearance.dmt 文件，Appearance_orig.dmt即初始颜色等同于Default Appearance.dmt⑦Current_session.pro即Config.pro设置项去除中文说明文件，创建此文件步骤：新建绘图-文件-另存为DWG/DXF-导出环境勾选打开日志窗口-确定，在导出文件目录下生成Current_session.pro⑧Syscol.scl系统颜色配置文件，在Config.pro中添加设置项system_colors_file并指定完全路径⑨Protk.dat指定Pro/TOOLKIT注册表文件。

中文版Creo3.0基础教程
1.1.4 Creo Parametric的基本设 计概念
Creo3.0 Parametric提供了强大的灵活的参数化3D CAD功能和多种概念设计 功能。在Creo3.0 Parametric中，可以设计多种类型的模型。在开始设计项目 之前，用户需在了解以下几个基本设计概念。
中文版Creo3.0基础教程
1.4.4 文件管理操作
1. 新建文件
中文版Creo3.0基础教程
1.4.4 文件管理操作
2. 打开文件
中文版Creo3.0基础教程
1.4.4 文件管理操作
3. 保存与备份文件 (1)“保存”命令 (2)“保存副本”命令 (3)“保存备份”命令
中文版Creo3.0基础教程
1.4.4 文件管理操作
7. 重命名文件 8. 激活其他窗口 9. 关闭文件与退出系统
中文版Creo3.0基础教程
通过本章的学习，读者需要掌握的内容如下： Creo 3.0的基本模块 Creo 3.0的操作界面 个性化设置自己的Creo 3.0 简单的Creo 3.0操作
中文版Creo3.0基础教程
中文版Creo3.0基础教程
1.1.1 推出Creo的意义
CAD软件已经应用了几十年，三维软件也已经出现了二十多年，技术与市场 逐渐趋于成熟。但是，制造企业在CAD应用方面仍然面临着四大核心问题：软件 易用性、互操作性、数据转换和差异化配置等。Creo的推出，正是为了从根本 上解决这些制造企业在CAD应用中面临的核心问题，从而将企业的创新能力发挥 出来，帮助企业提升研发协作水平，真正提高CAD的应用效率，为企业创造价值。
零件模块是产品设计的基础，可以通过基于实体特征的建模从概念草绘创建 零件，还可通过直接、直观的图形操作构建和修改零件。

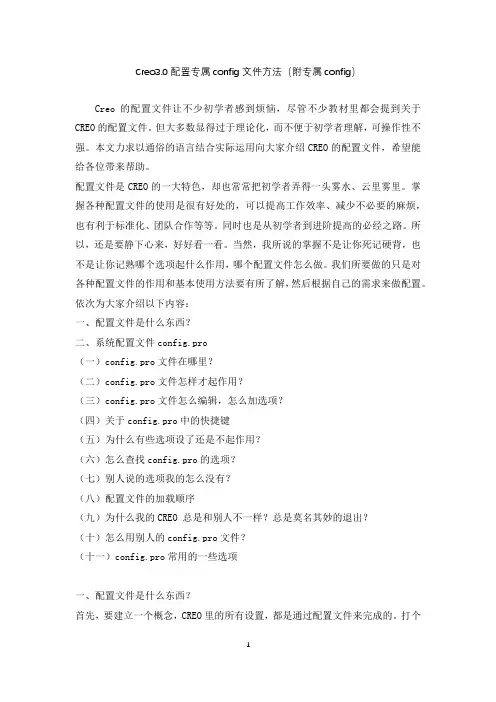

Creo3.0配置专属config文件方法（附专属config）Creo的配置文件让不少初学者感到烦恼，尽管不少教材里都会提到关于CREO的配置文件。

但大多数显得过于理论化，而不便于初学者理解，可操作性不强。

本文力求以通俗的语言结合实际运用向大家介绍CREO的配置文件，希望能给各位带来帮助。

配置文件是CREO的一大特色，却也常常把初学者弄得一头雾水、云里雾里。

掌握各种配置文件的使用是很有好处的，可以提高工作效率、减少不必要的麻烦，也有利于标准化、团队合作等等。

同时也是从初学者到进阶提高的必经之路。

所以，还是要静下心来，好好看一看。

当然，我所说的掌握不是让你死记硬背，也不是让你记熟哪个选项起什么作用，哪个配置文件怎么做。

我们所要做的只是对各种配置文件的作用和基本使用方法要有所了解，然后根据自己的需求来做配置。

依次为大家介绍以下内容：一、配置文件是什么东西？二、系统配置文件config.pro（一）config.pro文件在哪里？（二）config.pro文件怎样才起作用？（三）config.pro文件怎么编辑，怎么加选项？（四）关于config.pro中的快捷键（五）为什么有些选项设了还是不起作用？（六）怎么查找config.pro的选项？（七）别人说的选项我的怎么没有？（八）配置文件的加载顺序（九）为什么我的CREO 总是和别人不一样？总是莫名其妙的退出？（十）怎么用别人的config.pro文件？（十一）config.pro常用的一些选项一、配置文件是什么东西？首先，要建立一个概念，CREO里的所有设置，都是通过配置文件来完成的。

打个比方，在AUTO CAD里，新安装完软件后，我们就会把自己常用的一些工具条调出来，在窗口摆放好位置，设好十字光标大小，右键设置等等直到把整个AUTO CAD调成自己想要的样子，然后退出程序。

再次运行AUTO CAD时，我们会发现之前设置都还有效。

用同样的方法，在CREO里就不灵了！听说在选项里可以设置中英文双语菜单……听说还可以设单位……听说还要设公差……听说还可以改颜色……。

PROE3.0配置文件详解PROE的配置文件让不少初学者感到烦恼，尽管不少教材里都会提到关于PROE的配置文件。

但大多数显得过于理论化，而不便于初学者理解，可操作性不强。

本文力求以通俗的语言结合实际运用向大家介绍PROE的配置文件，希望能给各位带来帮助。

配置文件是PROE的一大特色，却也常常把初学者弄得一头雾水、云里雾里。

掌握各种配置文件的使用是很有好处的，可以提高工作效率、减少不必要的麻烦，也有利于标准化、团队合作等等。

同时也是从初学者到进阶提高的必经之路。

所以，还是要静下心来，好好看一看。

当然，我所说的掌握不是让你死记硬背，也不是让你记熟哪个选项起什么作用，哪个配置文件怎么做。

我们所要做的只是对各种配置文件的作用和基本使用方法要有所了解，然后根据自己的需求来做配置。

下面以proe wildfire3.0m120中文版为蓝本,(其实对于大多数版本都适用)依次为大家介绍以下内容：一、配置文件是什么东西？二、系统配置文件config.pro（一）config.pro文件在哪里？（二）config.pro文件怎样才起作用？（三）config.pro文件怎么编辑，怎么加选项？（四）关于config.pro中的快捷键（五）为什么有些选项设了还是不起作用？（六）怎么查找config.pro的选项？（七）别人说的选项我的怎么没有？（八）配置文件的加载顺序（九）为什么我的PROE 总是和别人不一样？总是莫名其妙的退出？（十）怎么用别人的config.pro文件？（十一）config.pro常用的一些选项一、配置文件是什么东西？首先，要建立一个概念，PROE里的所有设置，都是通过配置文件来完成的。

打个比方，在AUTO CAD里，新安装完软件后，我们就会把自己常用的一些工具条调出来，在窗口摆放好位置，设好十字光标大小，右键设置等等直到把整个AUTO CAD调成自己想要的样子，然后退出程序。

再次运行AUTO CAD时，我们会发现之前设置都还有效。

A1 退出Creo 界面时，确认是否需要退出;allow_confirm_window yesA2 退出Creo 界面时，提示保存对象;prompt_on_exit no7 X f: z: ?8 f7 R) r' `6 z( i* HA3 退出Creo 界面时，提示保存模型的当前显示;retain_display_memory no9 z2 Z1 ~- k. M- \A4 打开和退出Creo 界面时，均响铃;bell yes- W- Y. C# Z& Z6 tA5 设置Creo 的信息区域的默认行数+ j) Q" I) ^& x/ w( f) avisible_message_lines 26 C" l7 k4 r Z9 e8 oA6 设置Creo 的动态窗口显示的系数windows_scale 1* `* S( l2 m* I5 a, J5 z+ wA7 设置Creo 的动态窗口显示的系数将覆盖前一项( e, a. r9 D7 B2 v reserved_menu_space 28 ]5 A& K6 J$ w4 ?% B7 {A8 设置Creo 的弹出菜单宽度单位/ h# N, w4 O; j6 F9 P) L7 @6 mset_menu_width 14A9 设置Creo 的软体的所有字体大小menu_font 10A10 设置Creo 弹出菜单为中英双语（YES NO BOTH）- X1 p1 y* D. X. O menu_translation yesA11 Creo 模型树始终不允许分离使用;enable_tree_indep yesA12 Creo 屏蔽IE8的警告页面;& [8 g) c2 W' B) {1 d$ [# Fdisplay_ie8_warning_dialog yesA13 设置Creo 缺省单creo位为MM;pro_unit_length UNIT_MMA14 设置Creo 质量单位为牛顿;pro_unit_mass UNIT_KILOGRAM9 _1 I: J. M. EA15 Creo 打开时直接全屏;open_window_maximized yes% g/ D9 Q8 w/ h I8 a浏览器主页为空白页; @ U2 L" p* p$ O `" K2 c' tweb_browser_homepage about:blank6 y# [7 C: u: B' H ~3 U模型的阴影质量' \9 O A0 K) V2 {shade_quality 20B1从绘图导出的导出文件类型preferred_export_format dwgB2 导出DXF时默认的版本号3 L( Y4 x6 u; \8 pdxf_export_format 2000B3 导出DWG时默认的版本号) n9 P% J1 ~4 K. [dwg_export_format 2000B4 是否将绘图比例导出到CADdxf_out_drawing_scale yesB5 导出DXF时，creo是否缩放绘图到实际比例dxf_out_scale_views yes- O, X6 Y) `2 o- N5 U/ m( ZB6 导出DXF时，生成注释" a; E4 z5 d5 ~5 Y' n- w" u0 Cdxf_out_comments yes. ^# M, _ D' p% w4 KB7 导出DXF时，为保全图元而打断尺寸界线4 n# I8 v6 E/ S' ^dxf_out_sep_dim_w_breaks noB8 导出DXF时，将多行文本改为单行文本* C6 z b: i& Aintf2d_out_acad_mtext yesB9 将注解对齐原始图元导入DXF/ [# F O- Q: n* I' b* Z( Xintf2d_out_acad_text_align as_isB10 将图元转入时自动识别DXF的默认图元+ |4 k- j5 r L2 o: O7 dintf2d_out_enhanced_ents spline_and_hatch6 O4 `& L7 {' _7 FB12 导出图元时，将图层做成块intf_out_layer noneB13 导出和嵌入图片，导出时候将图片同时导出save_drawing_picture_file embedB14 导出DXF时，是否将点作为图元保存intf2d_out_pnt_ent yesB15指定DXF Blocks是否作为Creo符号写入/ g `1 C( k) a/ _4 O7 U& q dxf_block_to_pro_symbol yes8 T3 d U2 H' l- ]4 J9 P5 _# F* }B16 以Unicode编码形式写入ASCII字符8 n7 A0 k4 J7 g* Q3 d& zintf2d_out_acad_unicode yes% ]# W. P, E {- X, D' _# E3 oB17 将所有图元（直线和圆除外）导出为三次B样条iges_out_ent_as_bspline TRUE0 }: [8 P% I6 m2 {, iB18 导出3D模型几何及与它关联的视图step_export_dwg_views as_3d_viewsB19导入IGS等文件时，带有尺寸信息3 o; M; k/ H1 G' Z4 e3 fintf_use_variable_size noB20 导入文件时，尝试获取非关联的导入尺寸auto_associate_dimensions yes。

此处所描述的信息仅作为一般信息提供，如有更改恕不另行通知，并且不能将其解释为 PTC 的担保 或承诺。本文档中如有错误或不确切之处，PTC 概不负责。
本文档中所述软件在有书面许可协议的条件下提供，其中包括重要的商业秘密和专利信息，并受美国 和其他国家/地区版权法的保护。未经 PTC 事先书面许可，本软件不能以任何形式在任何媒介中复制 或分发、公开至第三方，或者以任何软件许可证协议所不允许的方式使用。
未经授权使用软件或其文档，将会引起民事赔偿和刑事诉讼。PTC 将软件盗版视为犯罪，而且我们据 此来对待盗版者。我们不会容忍对 PTC 软件产品的盗版行为，我们会使用包括公私两种监督资源在 内的一切可用法律手段来追查盗版者的 (民事和刑事) 责任。作为其中的一项防盗版举措，PTC 使用 数据监控及净化技术来获取和传送对我们的软件进行非法复制的用户的数据。对于从 PTC 及其授权 分销商处获取了合法许可软件的用户，我们不会收集他们的数据。如果您在使用我们软件的非法副 本，但不同意我们收集和传送此类数据 (包括美国)，请停止使用此非法版本，然后与 PTC 联系以获 取合法的许可版本。
若需了解重要的版权、商标、专利和许可信息：请参阅您的 PTC 软件的“关于”对话框或版权通告。
美国政府有限权利说明
依据 FAR 12.212(a)-(b) (1995 年 10 月) 或 DFARS 227.7202-1(a) 和 227.7202-3(a) (1995 年 6 月)，本文 档以及其中所述的软件属于商用计算机文档和软件，只在有限商业许可下提供给政府。对于上述条款 规定日期之前政府获得的文档资料和软件，其使用、复制或公开受 DFARS 252.227-7013 (1988 年 10 月) 中“技术资料和计算机软件条款权利”(Rights in Technical Data and Computer Software Clause) 下的 (c)(1)(ii) 子条款或 FAR 52.227-19(c)(1)-(2) (1987 年 6 月) 中“商用计算机软件限制权利”(Commercial Computer Software-Restricted Rights) 所适用限制条件的约束。01012014

Creo3.0工程图配置文件工程图配置文件*.dtl常用选项及使用详解工程图配置文件是Creo出工程图所必需了解掌握的基础知识。

然而随处可见的论坛的配置文件不一定系统的分享配置字文件，我将为大家分享一般常用的配置文件。

工程图配置文件*.dtl使用上比系统配置文件config.pro要简单一些。

所以先将一些常用选项列出，供大家参考。

配置文件使用方面的内容放在后面讲解。

先讲述的内容目录如下：一、工程图配置文件常用选项及说明二、工程图配置文件使用详解1、创建工程图配置文件*.dtl2、工程图配置文件选项的查找3、工程图配置文件的选项设置与修改4、工程图配置文件的正确调用一、工程图配置文件常用选项及说明drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。

drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。

text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。

但此项设置对于windows系统自带的仿宋体无效，一般我们常用的是Creo默认font字体。

broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，我国用的是第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。

detail_view_scale_factor 2设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。

3）选择单位选型，点击“更改”，如图3 。
，选择“毫米千克秒”选项，点击“设置”
选项，如图4 。
4）进入模型视图，点击测量尺寸，如图5。
5）单位转换完毕。
图3
图4
图2 图5
2 快捷键设置
1）打开菜单栏文件 “选项”选项，如图1 。 2）在打开菜单中选“环境”选项，单击“映射键设置”，
图1
图2
如图2。
图6
图7
3 碰撞检测模拟
1）导入零件，如图1。
图1
2）打开菜单栏文件 “准备”选项，单击“模型
属性”，如图2 。
3）在打开的界面里选择碰撞检测列，点击“更
改”，如图3，在打开的菜单里选择“全局碰撞检
测”， 同步勾选“碰撞时铃声警告”，单击“确
定”选项，如图4，同步关闭模型属性菜单。
4）在工具栏中选“拖动元件”命令，点击如图5
图4
所示线，旋转轴，会出现提示音，图形显示干涉
点标红，如图6.
图2
图3
图5
图6
4 Creo导出带颜色的STEP模型
1）打开菜单栏文件 “选项”选项，如图1 。
图1
图2
2）在打开菜单中选“数据交换”选项，在STEP导出格式中，
选择“Ap214_is”单击确定，如图2。
3）在creo中打开模型，将模型进行渲染，如图3所示。
CREO3.0实用小技巧
目录
3D尺寸单位由英制改为公制 快捷键设置 碰撞检测模拟
CREO导出带颜色的STEP模型 导出STP格式时，隐藏的零件不导出
镜像零件制作 绘图背景调整
1 3D尺寸单位由英制改为公制
1）零件单位所示为英制in单位，如图1。
图1
