GST-LD-8303双输入/双输出模块安装使用说明书(Ver.6.01,2006.04)海湾安全技术有限公司目录一、概述 (1)二、特点 (1)三、技术特性 (1)四、结构特征与工作原理 (1)五、安装与布线 (2)六、测试 (3)七、使用及操作 (3)八、应用方法 (4)九、注意事项 (4)一、概述GST-LD-8303双输入/双输出模块（以下简称模块），主要用于双动作消防联动设备的控制，同时可接收联动设备动作后的回答信号。
例如：可完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。
用于防火卷帘门的位置控制时，既能控制其从上位到中位、从中位到下位，同时也能确认是处于上、中、下的哪一位。
二、特点1.提供两组常开、常闭触点，触点容量为DC24V/5A；2.提供DC24V/1A输出，可与常开、常闭触点接成有源输出；3.两组输入端，可现场分别设为常开、常闭或自回答方式，可与无源触点连接；4.占用两个地址，地址码为电子编码，可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠；5.输出信号采用光电隔离技术，使用安全，对工频干扰有良好的抑制；6.由微处理器对运行情况进行监视，给出诊断信息；7.电路部分和接线底壳采用插接方式，接触可靠、便于施工。
三、技术特性1.工作电压：信号总线电压：24V 允许范围：16V～28V电源总线电压：DC24V 允许范围：DC20V～DC28V2.工作电流：总线监视电流≤1mA 总线启动电流≤4mA电源监视电流≤4mA 电源启动电流≤15mA3.输出容量：输出触点容量为DC24V/5A有源输出容量为DC24V/1A4.输出控制方式：继电器常开/常闭无源触点输出5.动作指示灯：红色（巡检时闪亮，动作时常亮）6.编码方式：电子编码方式，占用两个总线编码点，第二个编码点为第一个编码点自动加1，第一个编码点的编码范围可在1～242之间任意设定7.线制：与火灾报警控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接8.使用环境：温度：-10℃～+50℃相对湿度≤95%，不凝露9.外形尺寸：120mm×80mm×43mm10.壳体材料和颜色：ABS，象牙白11.重量：205g(带底壳)12.安装孔距：65mm四、结构特征与工作原理1.模块外形示意图如图1所示。
档案分类编制说明为确保工程档案的完整、准确、系统，山西赵庄鑫光2×660MW低热值煤发电工程档案将严格按照火电企业档案分类的要求进行组卷。
1、编制依据：依据2012年7月电力行业新颁布的DL/T 241-2012《火电建设项目文件收集及档案整理规范》中项目文件分类标准制定。
2、分类使用说明2.1 本表由项目代号（或年度）、分类号和案卷流水号三组代号构成，分别用0∽9阿拉伯数字标示。
三组代号之间用“—”分隔。
档号标示见图1。
图1：0000—0 0 0 0—000案卷流水号（001－999标识）四级类目三级类目二级类目一级类目项目代号（或年度）2.2 电力生产（含生产准备、整体启动运行和生产考核期）档案归入第6大类；项目科技成果及科技研究档案归入第7大类；建设项目档案归入第8大类；设备仪器档案归入第9大类。
其中，“8基本建设”与“9设备”类档案的划分原则是：由设备制造厂家提供的说明书、技术文件、图纸和由厂家负责安装的设备所形成的技术文件、调试记录，设备投入运行后增加、检修、改进工作中形成的档案入“9设备”类；由设计院提供的涉及系统布置、设备安装的图纸和综合安装调试记录入“8基本建设”类。
2.3 引进设备的档案，原则上不拆卷，可在相应类目中采用参见形式。
2.4 根据档案形成特点，按隶属关系将第8大类划分到四级类目，第6大类、第7大类、第9大类划分到三级类目，各级类目均用0～9标识。
2.4.1 第6大类电力生产类和第7大类科学技术研究类按年度标识，科研课题按立项年度或获得成果年度标识，见图2。
图2：2012— 000 —000案卷流水号（001－999标识）分类号年度2.4.2 第8大类建设项目类和第9大类设备仪器类，项目代号由工期号与机组号组成。
机组归属明确的，前两位数为工期号，后两位数为机组号，各期工程机组连续编号。
公用系统的前两位数为工期号，后两位数用“00”标识，公用系统标识见图3。
图3：01 00—0000 —000案卷流水号（001－999标识）分类号共用系统一期工程同工程异地建设且不同工期的项目与以前工期机组可不连续编号，同工程异地建设项目工期标识见图4。
AX8303 3W无滤波器单通道D类音频放大器产品概述AX8303是一款高电源抑制比3W单通道D 类音频功率放大器，采用差分输入消除噪声和RF调整。
高达90％的效率，占据较小的PCB面积使AX8303成为手持设备的理想选择。
无滤波特性不要求额外的外部滤波器，更少的外部元件，更少的PCB区域，更低的系统成本，而且简化了应用系统设计。
AX8303具有短路保护与热保护特性。
主要特点z在1W，8Ω负载时达到90％的效率。
z关机电流<1µA。
z5V电源电压下，带4Ω负载输出功率3W，总谐波失真10％。
z要求极少的外部元件。
z无输入时超低噪声。
z电源电压2.8V～5.5V。
z短路保护。
z过温关断。
典型应用z手机/智能电话z MP4/MP3z GPSz数码相框z电子字典z便携式游戏机引出端排列VO+PVDD12引出端功能TEL:0755-******** 132******** E-MAIL:panxia168@最大额定值（注：使用时超过以下最大额定值有可能造成器件的永久性损伤。
在最大条件下工作超过一定时间有可能影响器件的可靠性，所有的电压都是对地电压）。
序号 名称极限值 1 最大工作电压6V2 输入电压 −0.3V ～ V DD +0.3V 3存储温度−55℃ ～ 150℃推荐工作条件序号 名称范围 1 工作电压 2.8V ～ 5.5V2环境温度−40℃ ～ 85℃电气参数（除非特别注明，V DD =5V ，Gain =2V /V ，R L =L (33µH)+R +L (33µH)，T A =25℃）。
符号 参数 测试条件最小 典型最大单位V DD电源电压2.80 5.50VV DD = 5.0V 2.85 3.00 V DD = 3.6V 1.65 1.80 THD +N =10%,f =1kHz, R L =4Ω V DD = 3.2V 1.20 1.35 W V DD = 5.0V 2.50 2.66 V DD = 3.6V 1.15 1.30 THD +N =1%, f =1kHz, R L =4ΩV DD= 3.2V 0.85 1.00 W V DD = 5.0V 1.65 1.80 V DD = 3.6V 0.75 0.90 THD +N =10%, f =1kHz, R L =8Ω V DD = 3.2V 0.55 0.70 W V DD = 5.0V 1.30 1.50 V DD = 3.6V 0.55 0.72 P O输出功率THD +N =1%, f =1kHz, R L =8ΩV DD= 3.2V 0.40 0.55 W V DD =5.0V, P O =1W, R L =8Ω 0.28 0.35V DD =3.6V, P O =0.1W, R L =8Ω0.40 0.45V DD =3.2V, P O =0.1W, R L =8Ω0.55 0.60V DD =5.0V, P O =0.5W, R L =4Ω0.20 0.25V DD =3.6V, P O =0.2W, R L =4Ω 0.35 0.40THD +N总谐波失真 + 噪声 V DD =3.2V, P O =0.1W, R L =4Ωf =1kHz0.50 0.55%（转下页）（接上页） 符号 参数 测试条件最小典型 最大单位f =217Hz −63 −55f =1kHz −62 −55PSRR 纹波 抑制比 V DD =3.6V,Inputs ac-grounded with C =1μFf =10KHz−52 −40dBDyn 动态范围 V DD =5.0V, THD =1%, R =8Ωf =1kHz 8595 dBNo A-weighting50100V N输出噪声Inputs ac-groundedA-weighting 30 60μVCMRR 共模抑制比 V IC =100mVpp, f =1kHz 4063 dBR L =8Ω, THD =10% 8590η效率 R L =4Ω, THD =10% f =1kHz8086%V DD 5.0V 7.5 10V DD 3.6V 4.6 7I Q 静态电流 V DD =3.0V R L =8Ω 3.6 5mA I SD 关断电流 V DD =3V to 5VV SD =0.3V 0.5 2 μAV DD = 5.0V 365 420V DD = 3.6V 385 450R DS(ON) 静态漏源导通电阻 MSOP/DFN ，高端PMOS ＋低端NMOS ，I =500mAV DD =3V 410500m ΩR i 输入电阻 150 k ΩGv 闭环增益 V DD =3V to 5V 300k Ω/Ri V/V f sw 开关频率 V DD =3V to 5V200250300kHzVos 输出失 调电压 Input ac-ground, V DD =5V 10 50 mV V IH 输入高 电平有效 V DD =5V 1.5VV IL输入低 电平有效V DD =5V0.3 V功能说明图1 AX 8303功能框图1 输入电阻（R i ）输入电阻（R i ）依照等式1来设置放大器的增益。

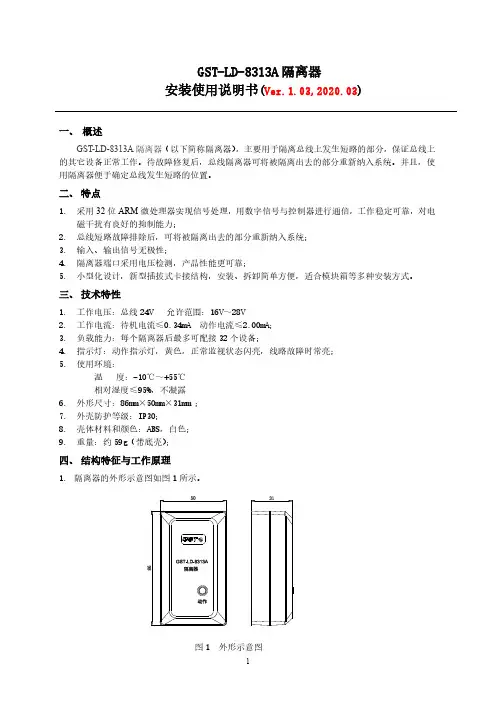

GST-LD-8313A隔离器安装使用说明书(Ver.1.03,2020.03)一、概述GST-LD-8313A隔离器（以下简称隔离器），主要用于隔离总线上发生短路的部分，保证总线上的其它设备正常工作。
