鲁班奖影像资料收集要点

鲁班奖工程资料整理过程中应注意问题针对在鲁班奖工程资料复查过程中存在的问题，从鲁班奖工程资料复查重点，技术资料填写、收集应注意的细节问题及资料应真实有效、方便查阅三个方面阐述如何整理鲁班奖工程资料。

标签鲁班奖；工程资料；复查重点；细节问题鲁班奖是国家级建筑工程质量的最高荣誉奖。

随着建筑施工企业精品意识的增强，各施工企业愈来愈把创鲁班奖工程作为企业以质量兴业的突破口。

今天的质量就是明天的市场，获得”鲁班奖”是各建筑企业不断追求的目标。

本文根据申报鲁班奖的成功经验，对鲁班奖复查中工程资料需要注意的几个问题进行了归纳总结，主要有以下三个方面：一、鲁班奖工程资料的复查重点每年鲁班奖工程资料复查都有侧重点，例如2007年工程资料就重点抽查了工程地质报告，桩基检测报告，施工組织设计及施工方案，地基基础与主体结构相关的资料，沉降观测记录，尤其是结构工程验收记录等，这里不一一列出。

对于以上重点抽查资料，必须保证是原件，其它具体要求如下：1.工程地质报告应注意，首先要是有资质单位出具的工程地质报告，报告必须有勘察单位的红章，并有勘测人员签字。

2.桩基工程要有桩基检测报告，报告必须是有资质单位出具，并加盖单位红章，同时要有桩基竣工图。

3.施工组织设计及施工方案应注意：①编制依据要充分、详细，不能仅以“现行各项施工验收规范、标准”一句话概括；②工程关键或重要的分部、分项工程应有施工技术方案或技术措施，并且对工程的难点、重点有针对性和指导性；③要有质量目标、质量责任制、质量管理和控制措施与方法，以便在施工过程中对质量的控制、管理、检查都有相应的标准和依据；④应在施组中编制质量策划或单独编制质量策划，其中主要包含如技术交底计划、技术复核与预检计划、原材料取样计划、过程产品的取样计划、隐蔽工程验收计划、新技术推广计划、成品保护计划、质量记录计划、质量验收计划等；⑤对于工期过长或跨年度施工的工程，在施工过程中应有施工组织设计的修改补充；⑥对施工组织设计、技术方案或技术措施等，要认真负责的按程序办理审核、审批手续。

鲁班奖工程影像制作要点摘要：根据国家优质工程奖申报材料的具体要求，影像资料为其中之一，申报国家优质工程奖项目鲁班奖工程控制在5分钟以内。

主要内容有工程概况、工程建设程序合法性、工程建设特（难）点、建设过程质量管控措施、重要部位及隐蔽工程的质量检验情况、关键技术及科技进步、节能环保措施与成效、工程获奖情况以及取得的经济和社会效益等。

According to the specific requirements of the applicationmaterials of the National Quality Engineering Award, the image data is one of them. The project of the National Quality Engineering Award should be controlled within 5 minutes, and the project of the Gold Award within 8 minutes. The main contents include the generalsituation of the project, the legitimacy of the project construction procedure, the special (difficult) points of the project construction, the quality control measures of the construction process, the quality inspection of the important parts and the hidden project, the key technology and the progress of science and technology, the energy-saving and environmental protection measures and results, the award-winning situation of the project and the economic and social benefits, etc.关键词：鲁班奖、影像影像视频整体内容应图像清晰，解说词清楚，语速安步当车，音乐轻盈舒缓。

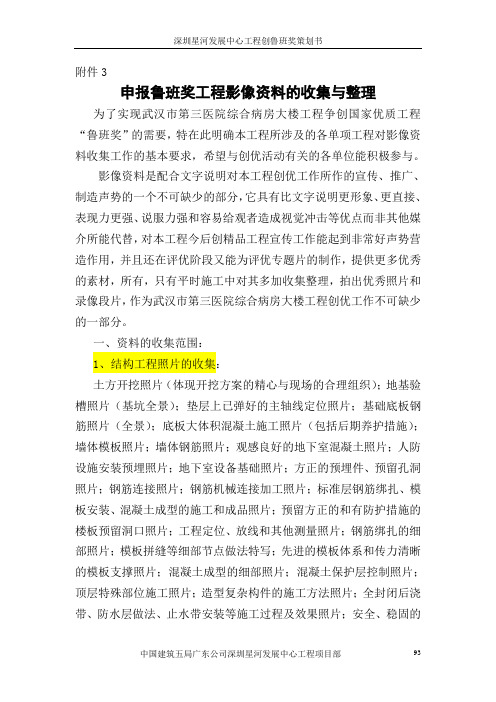

附件3申报鲁班奖工程影像资料的收集与整理为了实现武汉市第三医院综合病房大楼工程争创国家优质工程“鲁班奖”的需要，特在此明确本工程所涉及的各单项工程对影像资料收集工作的基本要求，希望与创优活动有关的各单位能积极参与。

影像资料是配合文字说明对本工程创优工作所作的宣传、推广、制造声势的一个不可缺少的部分，它具有比文字说明更形象、更直接、表现力更强、说服力强和容易给观者造成视觉冲击等优点而非其他媒介所能代替，对本工程今后创精品工程宣传工作能起到非常好声势营造作用，并且还在评优阶段又能为评优专题片的制作，提供更多优秀的素材，所有，只有平时施工中对其多加收集整理，拍出优秀照片和录像段片，作为武汉市第三医院综合病房大楼工程创优工作不可缺少的一部分。

一、资料的收集范围：1、结构工程照片的收集：土方开挖照片（体现开挖方案的精心与现场的合理组织）；地基验槽照片（基坑全景）；垫层上已弹好的主轴线定位照片；基础底板钢筋照片（全景）；底板大体积混凝土施工照片（包括后期养护措施）；墙体模板照片；墙体钢筋照片；观感良好的地下室混凝土照片；人防设施安装预埋照片；地下室设备基础照片；方正的预埋件、预留孔洞照片；钢筋连接照片；钢筋机械连接加工照片；标准层钢筋绑扎、模板安装、混凝土成型的施工和成品照片；预留方正的和有防护措施的楼板预留洞口照片；工程定位、放线和其他测量照片；钢筋绑扎的细部照片；模板拼缝等细部节点做法特写；先进的模板体系和传力清晰的模板支撑照片；混凝土成型的细部照片；混凝土保护层控制照片；顶层特殊部位施工照片；造型复杂构件的施工方法照片；全封闭后浇带、防水层做法、止水带安装等施工过程及效果照片；安全、稳固的外脚手架全景照片；主体施工中的工程全景；工程迎接各级领导视察、接受职能部门检查、接受兄弟单位参观学习的照片。

2、装修工程照片的收集：工程全貌；外墙阳角；外墙立面；首层雨棚；首层外窗；首层台阶、踏步；室外散水；外墙细部（滴水线、水舌与外墙交接处等）；首层大门；地下车库、自行车库；水泵房、配电室；设备基础；管道保温；首层大堂；电梯前室；电梯内饰；电梯开关面板；楼梯栏杆及下口踢脚细部；楼梯踏步；楼梯走廊全景、墙面、天棚、踢脚、地面；主要房间内全景、墙面、天棚、踢脚、地面；门窗安装细部；卫生间全景和各部位细部做法、特写；管道根部节点；地下室等有大量管道部位的特写（标清管道流向）；安装位置准确的电器开关盒；灯具、喷淋、消防感应、送回风口等天棚设备的安装；各种设备箱体的安装和箱内设备照片；吊顶照片；屋面全貌；屋面避雷；屋面栏杆及屋面女儿墙；上人屋面地面、不上人屋面女儿墙；大面积屋面的组织排水；屋面排水细部构造；屋面伸缩缝和排气孔；屋面设备基础和设备；屋面烟道通风口；屋面排砖、铺砖等。

创鲁班奖装修工程技术资料的管理：工程影像资料（2）（四）砼工程应留置的影像资料：根据创优和争创鲁班奖工程的拍、摄像要求及各分项工程主要控制部位，特拟订以下关键工序和部位为拍、摄像重点，且由于本工程面积大、施工难度大，基础底板和梁、直线加速器、伽玛刀机房等部位砼属于大体积砼工程，故可着重拍摄。

1、基础底板、梁浇筑:此部位拍摄应在基础梁模板拆除后，模板、木方、架管必须全部清理干净，包括洒水养护、梁角保护好、砼移洒清理、剔凿后砼碎末清理干净。

注意无裂缝、无蜂窝、漏筋、无冷缝。

可拍摄梁角保护，导墙部位弹线，基础底板、梁浇筑完成后用塑料布覆盖养护，用云石机切割使上口平直等部位。

2.墙体拍摄主要是拍摄墙根部无烂根、漏浆现象、整体效果美观、无蜂窝、麻面、气泡、漏筋、无施工冷缝、表观颜色均匀、墙体垂直度、平整度。

拍摄时间应在基础部分墙体完成，墙体模板大部分已拆除并且材料全部清运完毕，养护14天后，可拍Ⅲ段内外墙，此部分墙体较简洁。

墙体养护也应用薄膜覆盖，覆盖时用胶粘带粘贴，粘贴前先将墙体全面湿润。

在每个检查过程当中可跟踪拍摄3.框架柱拍摄主要拍摄根部、阳角、模板接缝处，应无烂根、接缝平整、无错台、漏浆、阳角方正、阳角圆滑、表面无锈痕、蜂窝、麻面、加渣、气泡、缺楞掉角现象，顶部切割平整，可同墙体一同拍摄，也可单独拍摄，拍摄时间为钢柱模拆除后，现场清理完毕，用塑料薄膜保护前，或等养护龄期达到要求后拍摄。

地上部分待结构封顶后拍摄，选光线较明亮部位拍摄。

柱子检查垂直度过程拍摄一次，包括检查记录的印章。

冬季施工时，墙柱的草帘被保温要拍摄。

浇筑过程中应拍摄一次，柱顶应用棉丝或海绵覆盖，养护时洒水湿润，使海绵充分吸水，然后达到养护效果。

4.顶板、梁拍摄拍摄要等模板拆除后，重点主要找梁底面平整、梁角方正、无漏浆、无掉角、无变形、板面主要控制平整、扫面均匀、朝向一致、标高正确、无起砂、预留洞口规矩的部位拍摄，但施工时要符合规范施工。

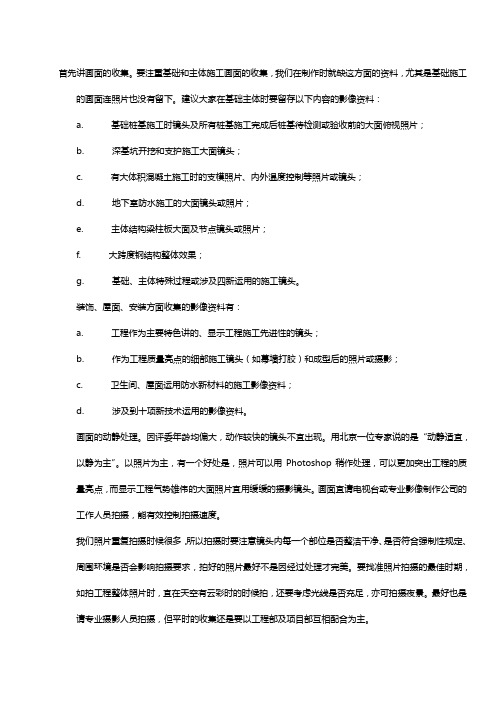

首先讲画面的收集。

要注重基础和主体施工画面的收集，我们在制作时就缺这方面的资料，尤其是基础施工的画面连照片也没有留下。

建议大家在基础主体时要留存以下内容的影像资料：a. 基础桩基施工时镜头及所有桩基施工完成后桩基待检测或验收前的大面俯视照片；b. 深基坑开挖和支护施工大面镜头；c. 有大体积混凝土施工时的支模照片、内外温度控制等照片或镜头；d. 地下室防水施工的大面镜头或照片；e. 主体结构梁柱板大面及节点镜头或照片；f. 大跨度钢结构整体效果；g. 基础、主体特殊过程或涉及四新运用的施工镜头。

装饰、屋面、安装方面收集的影像资料有：a. 工程作为主要特色讲的、显示工程施工先进性的镜头；b. 作为工程质量亮点的细部施工镜头（如幕墙打胶）和成型后的照片或摄影；c. 卫生间、屋面运用防水新材料的施工影像资料；d. 涉及到十项新技术运用的影像资料。

画面的动静处理。

因评委年龄均偏大，动作较快的镜头不宜出现。

用北京一位专家说的是“动静适宜，以静为主”。

以照片为主，有一个好处是，照片可以用Photoshop稍作处理，可以更加突出工程的质量亮点，而显示工程气势雄伟的大面照片宜用缓缓的摄影镜头。

画面宜请电视台或专业影像制作公司的工作人员拍摄，能有效控制拍摄速度。

我们照片重复拍摄时候很多，所以拍摄时要注意镜头内每一个部位是否整洁干净、是否符合强制性规定、周围环境是否会影响拍摄要求，拍好的照片最好不是因经过处理才完美。

要找准照片拍摄的最佳时期，如拍工程整体照片时，宜在天空有云彩时的时候拍，还要考虑光线是否充足，亦可拍摄夜景。

最好也是请专业摄影人员拍摄，但平时的收集还是要以工程部及项目部互相配合为主。

鲁班奖工程是精品工程。

什么是精品工程？第一个，精品工程是优中之优的工程。

GBJ300－88标准中分合格和优良两个质量等级，而GB50300—2001标准只有合格等级。

GBJ300－88标准是对合格和优良工程的一个最低要求，因此，尽管有的的工程虽然是合格工程或是优良工程，但用户是不满意的，说明GBJ300－88标准定的验评水平是比较低的。

鲁班奖工程资料管理制度第一部分总则第一条为规范和加强鲁班奖工程资料的管理，提高建设项目管理水平，确保建设项目质量，根据有关法律法规和工程管理制度要求，制定本制度。

第二条本制度适用于鲁班奖工程的立项、建设、验收和运行管理中的资料管理工作。

第二部分资料收集第三条资料收集是指对建设项目的各个阶段所产生的工程实体和文件资料进行定期、规范、系统的归档，并确保其准确性、完整性和保密性。

第四条各建设单位和施工单位应根据建设项目的具体情况，设立专门的资料管理人员，对项目资料进行统一收集和归档。

第五条资料收集内容包括但不限于施工图纸、设计文件、合同协议、技术规范、质量检测报告、进度计划、安全监管记录等各类资料。

第六条资料收集应按照项目管理的工作流程，确保各个阶段的资料准确齐全，并及时更新和修订。

第三部分资料归档第七条资料归档是指对收集的各类资料进行分类整理、编号编制、标签标识、柜子存放，并建立相应的检索和管理系统。

第八条资料归档应按照规定的标准和程序进行，确保资料的易查易找和长期保存。

第九条资料归档工作由专门的资料管理人员负责，负责管理和维护项目资料库。

第四部分资料保密第十条对于涉及国家秘密、商业秘密和个人隐私的项目资料，应加强保密管理措施。

第十一条建设单位和施工单位应建立健全资料保密管理制度，明确保密责任人和保密措施。

第十二条保密资料应设置独立存放地点，采取物理和电子管理相结合的方式，确保保密资料的安全性。

第五部分资料利用第十三条资料利用是指将已归档的项目资料根据项目管理的需要进行查询、检索和复制利用。

第十四条项目管理人员应定期对归档的项目资料进行查询利用，保证项目信息的时效性和准确性。

第十五条资料查询利用应按照规定的程序和流程进行，遵守项目管理的相关规定和要求。

第六部分资料管理责任第十六条建设单位和施工单位应设立专门的资料管理岗位，明确资料管理人员的职责和权限。

第十七条资料管理人员应具有相关专业背景和资料管理经验，熟悉项目管理的相关规定和要求。

试论鲁班奖工程资料的收集与整理发布时间：2022-05-17T08:35:47.708Z 来源：《建筑实践》2022年2月第3期作者：谢雪莲[导读] 在工程行业现代化发展的趋势下，越来越多的企业希望参与鲁班奖，因为鲁班奖是工程领域谢雪莲广西建工第五建筑工程集团有限公司广西柳州 545001摘要：在工程行业现代化发展的趋势下，越来越多的企业希望参与鲁班奖，因为鲁班奖是工程领域比较权威性的奖项，如果能够获得这一奖项，就可以使社会认可企业，从而带动企业的长远发展。

但鲁班奖的质量要求非常高，为在项目实施的全过程中实现质量管理和控制，必须要重视在项目全部阶段的资料收集与管理，将这些资料作为质量追溯、监督的参考。

基于此，本文重点分析了鲁班奖工程资料的收集与管理策略，有利于指导工程项目的建设与实施。

关键词：鲁班奖；工程资料；收集管理近年来，建筑市场发生了显著的变化，越来越多的工程企业涌入了市场，企业与企业之间的竞争日渐激烈，为赢得市场竞争优势，很多企业致力于打造鲁班奖工程，以通过质量控制来赢得竞争先机。

但鲁班奖工程项目的实施中，为保障项目的高效开展，促进工程质量、安全等目标的实现，企业在项目实施中需重视工程资料的收集与管理，通过工程资料的全面整合最大化利用资料，辅助各项管理和控制工作的开展。

未来的鲁班奖工程中，不仅要重视工程资料的收集与管理，更需致力于资料管理的创新。

1.工程资料收集和整理的重要意义在任何规模、类型的建筑工程项目实施中，工程企业都必须做好工程资料的收集和管理，工程资料是项目实施中一切施工过程的记录，其中包含有所有与工程建设相关的信息。

当下的工程项目中，人们更为追求精细化的管理模式，为促进项目的规范化、标准化实施，对工程资料的收集和管理必不可少。

实际上，工程资料收集和管理的好坏在一定程度上会影响到企业对工程的质量、安全、成本等控制水平，因为很多的管理和控制工作都要参考工程资料来开展[1]。

在工程资料中记录了全部与工程相关的信息，通过对资料的收集与管理，监理部门也就可参考这些资料，来开展清点、整编与登记造册，及时将这些资料上传给业主或者管理部门。

鲁班奖申报资料的内容和要求2)基础施工照片；3)结构施工照片；4)门窗安装照片；5)屋面防水照片；6)管线敷设照片；7)设备安装照片；8)室内外装修照片。

2．景观工程照片的收集1)绿化工程照片；2)水景工程照片；3)灯光工程照片；4)雕塑工程照片；5)广场、道路工程照片；6)其他景观工程照片。

3．照片的编排1)照片的尺寸必须为5寸或6寸；2)每张照片必须注明拍摄时间、地点、拍摄者和拍摄内容；3)照片的排列顺序必须与建设进度相符合；4)照片要求色彩鲜艳、清晰，不得有模糊、重影、暗角等现象。

4．照片的张数1)结构工程照片要求不少于40张；2)景观工程照片要求不少于20张。

5．照片的保存1)照片必须保持完整，不得有缺页、缺角、污损等现象；2)照片必须按照建设进度和照片编排顺序进行保存；3)照片必须保存在干燥、通风、防潮、防火的地方，不得与易燃、易爆物品放置在一起。

要求申报资料必须准确，真实，涵盖全部内容。

资料中的数据和文字必须与工程一致。

如果有差异，必须有相应的变更手续和文件说明。

必须使用由___统一印制的《鲁班奖申报表》。

承建单位即申报单位名称要与建设工程施工合同中承建单位名称一致。

申报资料中提供的文件、证明和印章等必须清晰，容易辨认。

规划报批文件中的建筑面积必须与施工技术资料、申报资料及规划验收文件中的建筑面积一致，如果存在差距必须到规划部门办理相关手续。

提供工程款支付情况的说明，包括业主支付总承包商及总承包商支付分包商的情况。

工程录象带的内容应包括工程全貌，工程竣工后的各主要功能部位，工程施工中的基坑开挖、基础施工、结构施工、门窗安装、屋面防水、管线敷设、设备安装、室内外装修的质量水平介绍以及能反映主要施工方法和体现新技术、新工艺、新材料、新设备的措施等。

照片要求色彩鲜艳、清晰，不得有模糊、重影、暗角等现象。

结构工程照片要求不少于40张，景观工程照片要求不少于20张。

鲁班奖评优工程资料检查要求与重点针对工程创优及鲁班奖评审项目在工程前期就应该做好的工程资料策划工作，以满足工程创优及鲁班奖的评审。

工程资料的编制是根据工程实体逐步推进的工作，在施工过程中需要注重资料编制的实时性及资料收集的及时性，这样才能做到资料的真实且可追溯。

工程资料在我们工程建筑中与实体工程起着同样重要的作用，一套完整、详实、齐全同时具备可追溯性的资料在建筑过程中必不可少。

而在，工程创优及鲁班奖评审过程中工程资料的检查往往更加细致入微，那么工程资料的前期策划工作往往在最终结果上起着决定性作用。

一、工程资料的要求一个整体工程的全部工程资料的形成包含土建、机电安装、装饰装修、园林、消防、电梯等各个专业，所以人员配备需要全部到位且分工明确。

项目需指定专职人员担任资料员，负责工程资料的收集、整理工作。

相关的参与人员要经过统一培训、交底，责任划分、对于工作流程、工作目标清楚。

工程资料整理的质量水平如同工程质量水平一样，直接影响到创优及鲁班奖复查的最终结果。

因此工程资料应达到：齐全完整、编目清楚、内容翔实、数据准确，各项试验、检测报告完全合格，隐蔽工程验收签证齐全等。

必须满足以下基本要求：在工程开工前要明确资料编制标准和依据（地方标准、企业标准、国家标准），以保证资料形成的统一性、系统性；资料多级目录（总目录、分卷目录、子目录）清楚，便于检查和查找；资料内容齐全、真实、可靠、及时，填写规范，签名盖章完整；资料纸张规格统一，装订整齐、封面规矩美观，有统一的封面及资料盒。

严格按照鲁班奖资料管理要求，做到工程资料的全面性、可追溯性、真实性、准确性。

1、工程资料的全面性工程资料必须要有总目录、分册目录、页码清楚便于查找，装订整洁美观。

同时，工程资料的施工记录、材料资料、施工日志、竣工图纸等部分必须齐全完整才能做到资料的全面性。

2、工程资料的可追溯性对于鲁班奖工程来讲主要是：原材料、设备的来源和施工（安装）过程形成的资料。
