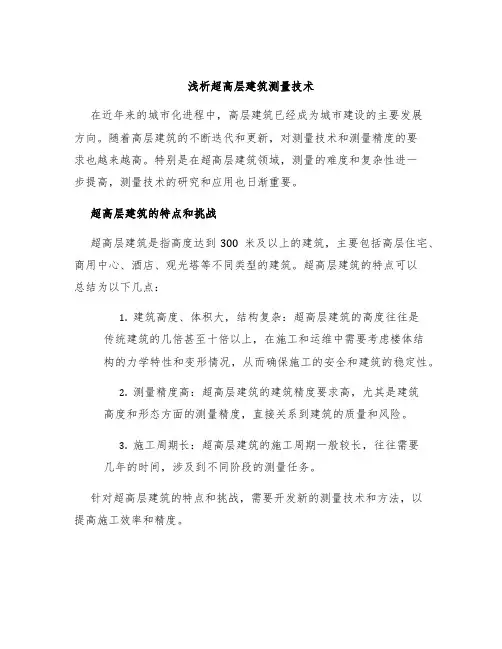

浅析超高层建筑测量技术在近年来的城市化进程中,高层建筑已经成为城市建设的主要发展方向。
随着高层建筑的不断迭代和更新,对测量技术和测量精度的要求也越来越高。
特别是在超高层建筑领域,测量的难度和复杂性进一步提高,测量技术的研究和应用也日渐重要。
超高层建筑的特点和挑战超高层建筑是指高度达到300米及以上的建筑,主要包括高层住宅、商用中心、酒店、观光塔等不同类型的建筑。
超高层建筑的特点可以总结为以下几点:1.建筑高度、体积大,结构复杂:超高层建筑的高度往往是传统建筑的几倍甚至十倍以上,在施工和运维中需要考虑楼体结构的力学特性和变形情况,从而确保施工的安全和建筑的稳定性。
2.测量精度高:超高层建筑的建筑精度要求高,尤其是建筑高度和形态方面的测量精度,直接关系到建筑的质量和风险。
3.施工周期长:超高层建筑的施工周期一般较长,往往需要几年的时间,涉及到不同阶段的测量任务。
针对超高层建筑的特点和挑战,需要开发新的测量技术和方法,以提高施工效率和精度。
超高层建筑测量技术的发展随着科技的不断发展,超高层建筑测量技术不断更新和升级。
现在常见的测量技术包括:GPS测量全球定位系统(GPS)是一种卫星导航系统,可以用来提供高精度的三维坐标测量。
GPS测量被广泛应用于大型建筑工程中,特别是在区域范围内的施工误差控制和地形测量方面更为有效。
激光测距激光测距是一种非接触式的测量方法,通过激光束反射从而获取目标物体的距离信息。
激光测距技术在超高层建筑中应用广泛,尤其是在建筑物高度和形态测量方面较为重要。
光电转换技术光电转换技术是指利用特殊的传感器来捕捉光线反射而产生的电信号,通过计算来确认目标物体的位置和高度信息等。
在超高层建筑的高度测量方面,光电转换技术有着很好的应用前景。
微波测距微波测距是一种基于电磁波理论的测量方法,通过将微波信号发射到目标物体表面并接收反射回来的信号,以获得目标物体的距离、速度和方向等信息。
微波测距技术在超高层建筑高度和体积测量方面具有较大潜力。
超高层建筑的测量超高层建筑施工测量一般应遵循“从整体到局部、先高级后低级、先控制后碎部”的原则,首先要建立场区控制网再建立建筑物施工控制网,控制测量又分平面控制测量与高程控制测量。
业主移交的平面控制点或红线桩点是建筑物定位的依据,平面控制点或建筑红线桩点使用前,应进行内业校算与外业校测,定位依据桩点数量不应少于3个。
校测红线桩的允许误差:角度误差为±60″,边长相对误差为1/2500,点位误差为50mm。
校测平面控制点的允许误差:角度误差为±30″,边长相对误差为1/4000,点位误差为50mm。
确定建筑物高程水准点数量不应少于2个,使用前应按附合水准路线进行校测,允许闭合差为:测量控制点做好后,应在点位周边做好临时围栏或围墙保护起来,确保控制点不受到外界任何干预破坏。
控制点附近插上彩旗、围栏或围墙刷上醒目颜色的油漆,起到警示和标识作用。
特别要注意在施工期间,防止遭施工机械等损坏,对现场工作人员进行测量基准点保护的宣传教育工作,增强施工人员保护测量基准点的意识。
1超高层建筑平面控制测量一、场区平面控制网场区平面控制网,可根据场区的地形条件和建(构)筑物的布置情况,布设成GNSS网、导线网等形式。
GNSS网更适用于视野开阔、障碍物少的场区,当场区周边环境较复杂时,卫星信号不稳定,不宜采用GNSS 网。
场区平面控制网,应根据工程规模和工程需要分级布设。
对于建筑场地大于1km2的工程项目或重要工业区,应建立一级或一级以上精度等级的平面控制网;对于场地面积小于1km2的工程项目或一般建筑区,可建立二级精度的平面控制网。
场区平面控制网相对于勘察阶段控制点的定位精度,不应大于5cm。
控制网点位,应选在通视良好、土质坚实、便于施测、利于长期保存的地方,并应埋设相应的标石,必要时还应增加强制对中装置。
标石的埋设深度,应根据地冻线和场地设计标高确定。
1)当采用GNSS控制网时,应采用静态测量方法进行,主要技术指标,应符合下表规定。
超高层高层建筑标高控制点怎么引测有两种方法目前,超高层建筑标高传递的方法有钢尺直接测量法、悬吊钢尺法和全站仪天顶测距法。
其中,钢尺直接测量法和悬吊钢尺法一般适用于高度200米以下高层建筑。
对于高度超过200米的超高建筑,宜采用全站仪天顶测距法进行标高的传递,原因如下:1、使用钢尺直接测量法和悬吊钢尺法,受到钢尺长度的限制,由于建筑高度超过一整尺(50米)长,需要分多段接力向上传递,造成误差的积累,另外分段传递需要人员多,而且效率低;2、由于钢尺受外界影响始终在振动,给读数造成了影响;3、利用钢尺传递时,钢尺一边需加拉力计,一边需加重锤,为防止重锤的晃动,需将重锤泡在阻尼液中,分段传递时,需要专人配合携带阻尼液,重量大携带不方便;4、上下传递楼层高差大、温度变化较大,难以准确进行温度改正,风力和拉力对测量结果也能造成一定的影响。
因此利用传统的水准测量人力物力需要大,效率低,误差大。
一、悬吊钢尺法测量施工层的标高传递,宜采用悬挂钢尺代替水准尺的水准测量方法进行,并应对钢尺读数进行温度、尺长和拉力改正。
传递点的数目,应根据建筑物的大小和高度确定。
规模较大的工业建筑或高层民用建筑,宜从3处分别向上传递。
传递的标高较差小于3mm时,可取其平均值作为施工层的标高基准,否则,应重新传递。
在目前超高建筑标高传递过程中,应使用100米的Ⅰ级钢尺采用悬吊钢尺法。
依据首层标高控制点,悬吊检定合格的钢尺,钢尺应使用标准拉力,并进行尺长和温度改正。
每次至少传递三个点,并相互校对。
现场必须实测出当时环境的大气温度、构件温度、钢尺温度。
每次测量均应从基准点传递,不得使用下一层的标高点,传递上来以后,应和下一层标高点进行比对。
二、全站仪天顶测距法对于200米以上超高层建筑,悬吊钢尺有困难的,可以在底层投测点或电梯井安置全站仪,通过对天顶方向测距的方法引测高程。
首先将望远镜处于水平位置,读取竖立在底层+1.000m,测出全站仪的仪器标高,然后将望远镜指向天项,在需传递高程的第i层楼面垂准孔放置一块预制的圆孔铁板,并将棱镜平放在圆孔上。
超高层建筑测量方案本工程地上 32 层,地下二层,建筑高度 99.9m,对主体工程的测量要求较高。
特别是工程的垂直度按要求层间不得大于± 3mm。
全高竖向偏差为 3H/10000 且不得大于±30mm。
因为施工现场狭窄,测量精度要求高,为了保证工程测量的精度,联合现场实质状况,选择以下测量方案。
1、平面控制该工程位于街面,属城市高层建筑物,建筑物的红线及定位均由城建规划局测定。
我们依据城建规划局所供给的测量标记和建筑平面图,进行复测,依照建筑物的轴线和开间成立矩形平面直角坐标系控制网,作为平面控制的首级基准。
在地下、地上各层施工中,应能正确快速地恢复各轴线的地点,以保证同一条中线或轴线在各层上投测的地点都能在同一铅垂面内。
在矩形控制的施测中,其四角极点用经纬仪测每角的顶角为 90°,每角用 2 个测回,其偏差不可以大于±9″— 15″,四角的总和为 360°,其偏差不得大于± 20″,四边的距离量距精度为 1/5000L 。
对平面控制的四个极点,建立坚固的标记。
为防备施工过程中因为各样原由造成对标记的影响,对四角极点的观察要按期校核以保证测量的精度。
2、高程控制施工场所狭窄,水平点的设置很难依据现场实质设置四个水平基点,进行连网观察,其闭合差小于± mm(n 测站数)。
按测站数成正比率进行闭合差平差调整,使之各点都得出正确的调解数据,以便在使用过程中相互校核。
3、竖向控制依据实质状况,建筑物的垂直度计划采纳内控法,作为该工程的竖向控制方法。
在内控法施测中主要用威尔特ZNL激光铅垂仪对主楼主要控制线进行天顶、天底投测法投测。
4、技术依照和施工测量设施本工程依照建设部颁发的标准《城市测量规范》(GJJ8—85)及国家《水平测量规范》按二级水平测量要求施测。
施工测量仪器装备状况见下表5、施工测量技术要求〈1〉沉降观察a、沉降观察点的地点在基层四角、框架柱均设。
超高层测量方案引言随着城市建设的不断发展,越来越多的超高层建筑如雨后春笋般涌现。
然而,超高层建筑的测量面临着一系列的挑战,包括高度的限制、测量精度要求的提高等。
本文将介绍一种可行的超高层测量方案,以满足这些挑战并提供高精度的测量数据。
1. 测量设备选择在超高层测量中,选择合适的测量设备至关重要。
常用的测量设备包括全站仪、激光测距仪、无人机等。
针对超高层建筑的测量需求,我们推荐使用以下设备:•全站仪:全站仪是一种能够同时进行角度测量和距离测量的设备。
它具有高精度和稳定性,适用于超高层建筑的测量工作。
•激光测距仪:激光测距仪能够快速测量目标距离,具有便携性和高精度的特点。
在超高层建筑的测量中,可以使用激光测距仪进行一些特定位置的测量。
2. 测量方法超高层建筑的测量需要考虑建筑的高度、形状等因素。
基于这些因素,我们提出以下测量方法:2.1 垂直高度测量超高层建筑的垂直高度是一个关键参数,需要高精度的测量。
我们推荐使用全站仪进行垂直高度的测量,具体步骤如下:1.根据建筑的特点选择测量站点,确保视线不被阻挡。
2.设置测量仪器和测量基准点,并进行校准。
3.读取测量仪器的测量结果,并记录垂直高度。
2.2 水平距离测量除了垂直高度,超高层建筑的水平距离也是一个重要的参数。
我们可以使用全站仪或激光测距仪进行水平距离的测量,具体步骤如下:1.根据建筑的特点选择测量站点,确保视线不被阻挡。
2.设置测量仪器和测量基准点,并进行校准。
3.读取测量仪器的测量结果,并记录水平距离。
2.3 建筑形状测量超高层建筑的形状对于建筑设计和结构等方面有着重要的影响。
我们可以利用激光扫描仪对建筑进行形状测量,具体步骤如下:1.将激光扫描仪放置在适当位置,确保能够扫描到整个建筑。
2.启动激光扫描仪,并进行扫描。
3.从扫描数据中提取出建筑的形状信息,并进行分析。
3. 数据处理与分析测量完成后,我们需要对测量数据进行处理和分析,以得到更有价值的信息。
超高层建筑垂直度测量方案超高层建筑的垂直度测量是指对建筑物竖直方向的精确度进行测量和校正的过程。
在建筑行业中,垂直度的合格和精确度对建筑物的结构和安全性至关重要。
因此,制定一套科学合理的垂直度测量方案是十分重要的,下面将详细介绍一个1000字的超高层建筑垂直度测量方案。
首先,垂直度测量方案的前期准备工作是关键。
在测量前要充分了解建筑物的结构和设计图纸,特别是建筑物的垂直结构,确定主要的垂直参考线。
然后确定测量仪器的类型和规格,确保测量仪器的准确性和灵敏度。
在选择仪器时,要考虑到预计的测量高度和测量准确度,确保仪器的性能能够满足要求。
其次,针对超高层建筑的垂直度测量,可以采用多种方法,包括传统的水平仪和现代的全站仪、激光仪等先进测量仪器。
在选择具体测量方法时,要根据实际情况选择最适合的方法。
对于比较简单和紧凑的建筑结构,可以使用传统的水平仪进行测量;对于复杂的建筑结构或者需要高精度的测量,可以选择全站仪或者激光仪进行测量。
然后,垂直度测量方案要综合考虑测量的时间和条件。
由于超高层建筑对气象条件和自然环境的要求较高,测量时要尽量选择天气晴朗、风速较低的时段进行。
对于高层建筑,一般会选择夜间或者拂晓时段进行测量,以减少周围环境的干扰。
同时,要确保测量仪器的稳定性和测量现场的安全,采取必要的措施防止仪器的晃动和建筑物内外的干扰。
最后,垂直度测量方案还需要对测量结果进行处理和分析。
在测量过程中要保持仪器的稳定性和准确度,根据测量数据进行适当的校正和修正。
对于不同仪器和方法,要按照标准的程序进行数据处理,计算并确定建筑物的垂直度误差。
测量结果和误差分析将有助于评估建筑物的垂直度,并根据需要采取相应的修正措施。
综上所述,一个科学合理的超高层建筑垂直度测量方案应包括前期准备、测量方法选择、测量时间和条件的考虑以及测量结果处理和分析等步骤。
只有建立一套系统完善的垂直度测量方案并按照规定的程序进行测量,才能确保测量结果准确可靠,同时提高建筑物的垂直度和安全性。
超高层建筑结构施工测量控制方法摘要:众所周知,超高层建筑的施工难度和技术要求相比一般建筑工程要高些,故对超高层施工技术的研究不仅对整个社会还是对建筑行业都具有重要的意义。
其中,测量工作是超高层建筑工程施工的先导性工作,它贯穿于整个超高层建筑施工的全过程,是衔接各分部、分项工程之间空间位置关系的重要手段。
然而,由于测量精度要求高、高空架设仪器设备困难、通视条件受限、气象因素对超高层建筑摆动影响等诸多因素均会对施工测量工作造成影响,故研究应用特殊的、恰当的测量方法对其施工过程进行控制是超高层测量工作的重难点。
关键词:超高层建筑结构;施工测量;控制方法1、工程概况本文主要是龙岗天安数码创业园项目的结构测量控制问题。
该项目施工测量控制特点和难点是在温度、风荷载等影响下高层的测量精确定位问题。
核心筒与外框结构施工不同步及凹凸型平面布置,导致测量控制的要求很高,超高层测量累积误差的控制难度较大。
由于每根钢构件下锚栓数量多致使外框钢柱、核心筒剪力墙内钢骨柱精度控制很难达到要求。
保证预埋锚栓的精确测量及定位是保证本工程首节构件顺利实施的关键。
为了满足上述测量要求,本文综合利用改进支架的全站仪和激光垂准仪组合测量,从而保证了该项目的顺利进行。
2、超高层结构施工控制测量实现方法2.1平面控制网建立结合本工程的特点,为方便施工测量,提高测量效率,施工测量采用内控制的方法。
内控网建立:从首层(±0.000以上)开始向上的每一层,需要在首层主轴线向内平移1m处做测量控制轴线。
根据主轴线的交点组建本工程的内控网,核心筒内每层楼板上预留6个15cm×15cm的激光垂准仪使用的放线孔,作为激光垂准仪向上传递各层轴线的光线通道。
2.2高程控制网建立2.2.1高程控制网的布设原则1)为保证超高层施工测量的精度要求,在施工场地周围稳固的位置建立高程控制网,以此作为保证超高层施工测量精度的首要条件,并定期复测。
2)根据给定的高程点,在施工场地周围稳固的位置建立高程控制点。
上海金茂大厦施工测量实例1概述金茂大厦主体建筑地下3层,地上88层,总建筑面积289500m2,总高度420.50m。
主楼1~52层为办公室,总面积115438m2,53~87层为五星级宾馆,88层为观光层,距地面340.10m,如图4-165所示。
裙房长150.40m,宽45.70m,六层。
地下三层,面积57151m2。
主楼有电梯55台,外墙以不锈钢管为装饰线条的玻璃幕墙,在主楼24层,51层和85层高度范围内有三道外伸桁架将核心筒与外部钢结构相连接。
图4-165在塔楼顶部中央有一座高约51m的塔尖,其底部标高为369.50m,顶部标高为420.50m。
塔尖于1997年8月8日开始安装第一段,次日进行后三段的组装,到14日上午正式提升,仅用了35min,塔尖就稳稳地坐到了383.50m高的位置上,同时宣告了中华第一高楼金茂大厦塔楼结构工程的基本完成。
2 建筑施工对测量精度要求在大厦建筑施工和安装过程中,测量工作极为重要,它是保证施工质量和建筑物安全的重要手段。
由于结构的特殊性,塔楼核心筒内的控制点与筒外控制点不能直接通视,又因筒内楼板浇捣滞后,以及56层以上筒中心块圆弧内为空洞,给测量工作带来很大困难。
设计施工对测量精度要求:竣工后塔楼中心垂直方向偏差不大于30mm,塔筒五个垂准基点相对于塔筒中心点,点位误差小于2mm,楼层四边形控制点小于3mm,垂直投点误差小于3mm。
长度精度量距相对误差为1:20000,在玻璃幕墙安装中,要求轴线控制点误差在3mm以内,高程点误差在3mm以内。
3 施工特点和测量难度1.施工特点:塔楼分四踏步施工,分别是核心筒、巨型钢柱、复合巨型柱和筒内外楼板。
主楼核心筒为钢筋混凝土结构,采用分体组合式钢平台模板系统,复合巨型柱采用爬模施工工艺。
塔楼共有45节钢柱子连接而成,其中1~36节为主体楼层,每层有8根巨型钢柱和16根复合巨型钢柱,在其层间,每根巨型钢柱向核心筒方向共收缩12次,每根钢柱要转换12个坐标位置。
超高层建筑测量
超高层建筑施工测量一般应遵循从整体到局部、先高级后低级、先控制后碎部的原则,首先要建立场区控制网再建立建筑物施工控制网,控制测量又分平面控制测量与高程控制测量。
业主移交的平面控制点或红线桩点是建筑物定位的依据,平面控制点或建筑红线桩点使用前,应进行内业校算与外业校测,定位依据桩点数量不应少于3个。
校测红线桩的允许误差:角度误差为±60″,边长相对误差为1/2500,点位误差为50mm。
校测平面控制点的允许误差:角度误差为±30″,边长相对误差为1/4000,点位误差为50mm。
确定建筑物高程水准点数量不应少于2个,使用前应按附合水准路线进行校测,允许闭合差为:
测量控制点做好后,应在点位周边做好临时围栏或围墙保护起来,确保控制点不受到外界任何干预破坏。
控制点附近插上彩旗、围栏或围墙刷上醒目颜色的油漆,起到警示和标识作用。
特别要注意在施工期间,防止遭施工机械等损坏,对现场工作人员进行测量基准点保护的宣传教育工作,增强施工人员保护测量基准点的意识。
1超高层建筑平面控制测量
一、场区平面控制网
场区平面控制网,可根据场区的地形条件和建(构)筑物的布置情况,布设成GNSS网、导线网等形式。
GNSS网更适用
于视野开阔、障碍物少的场区,当场区周边环境较复杂时,卫星信号不稳定,不宜采用GNSS网。
场区平面控制网,应根据工程规模和工程需要分级布设。
对于建筑场地大于1km2的工程项目或重要工业区,应建立一级或一级以上精度等级的平面控制网;对于场地面积小于1km2的工程项目或一般建筑区,可建立二级精度的平面控制网。
场区平面控制网相对于勘察阶段控制点的定位精度,不应大于5cm。
控制网点位,应选在通视良好、土质坚实、便于施测、利于长期保存的地方,并应埋设相应的标石,必要时还应增加强制对中装置。
标石的埋设深度,应根据地冻线和场地设计标高确定。
1)当采用GNSS控制网时,应采用静态测量方法进行,主要技术指标,应符合下表规定。
场区GNSS测量的主要技术要求(表格出自工程测量规范(GB50026)):
2)当采用导线及导线网作为场区控制网时,导线边长应大致相等,相邻边的长度之比不宜超过1:3,其主要技术要求如下:导线网的主要技术要求(表格出自工程测量规范(GB50026)):
二、建筑物施工平面控制网
建筑物施工控制网,应根据建筑物的设计形式和特点布设成十字轴线或矩形控制网。
建筑物施工控制网,应根据场区控制网进行定位、定向和起算;控制网的坐标轴,应与工程设计所采用的主副轴线一致。
民用建筑物施工控制网也可根据建筑红线定位。
1)建筑物施工平面控制网的建立,应符合下列规定:
控制点,应选在通视良好、土质坚实、利于长期保存、便于施工放样的地方。
控制网加密的指示桩,宜选在建筑物行列线或主要设备中心线方向上。
主要控制网点和主要设备中心线端点,应埋设固定标桩。
控制网轴线起始点的定位误差,不应大于2cm;两建筑物间有联动关系时,不应大于1cm,定位点不得少于3个。
2)建筑物施工平面控制网的主要技术要求:
建筑物施工平面控制网,应根据建筑物的分布、结构、高度、基础埋深和机械设备传动的连接方式、生产工艺的连续程度,分别布设一级或二级网。
一般钢结构、超高层、连续程度高的建筑宜布设成一级网,框架、高层、连续程度一般的建筑宜布设成二级网。
其主要技术要求,应符合下表规定。
建筑物施工平面控制网的主要技术要求(表格出自工程测量规范(GB50026)):
3)平面施工控制网的测设
采用全站仪以极坐标和直角坐标定位的方法测设轴线控制
网,经角度、距离校测符合点位限差要求后,作为该建筑的轴线控制网。
4)内部控制网的建立
待基础底板施工完成,预埋件埋设完毕后,以场区平面控制网为基准,利用全站仪将控制点引测到建筑物内部,并和建筑物外围控制网联测。
引测的投点误差,一级不应超过2mm,二级不应超过3mm。
内部布置控制网的布设及选型必须结合建筑物的平面几何形状,组成相应图形,为保证轴线投测点的精度,内控点要形成闭合几何图形,以提高边角关系,根据施工组织设计中施工流水段图的划分进行,每一流水段至少布设4个点,并相互之间衔接,作为该流水段的测量内控点。
2超高层建筑高程控制测量一、水准测量
水准测量的主要技术要求(表格出自工程测量规范
(GB50026)):
水准测量的主要技术要求(表格出自工程测量规范
(GB50026)):
二、场区高程控制网
场区高程控制网,应布设成闭合环线、附合路线或结点网。
大中型施工项目的场区高程控制测量宜采用二等水准。
场区水准点,可单独布设在场地相对稳定的区域,也可设置在平面控制点的标石上。
水准点间距宜小于1km。
距离建(构)筑物不宜小于25m,距离回填土边线不宜小于15m。
施工中,当少数高程控制点标石不能保存时,应将其高程引测至稳固(构)筑物上,引测的精度,不应低于原高程点的精度等级。
三、建筑物高程控制网建筑物高程控制宜采用三等水准。
水准点可设置在平面控制网的标桩或外围的固定物上,也可单独埋设。
水准点的个数,不应少于3个。
当场地高程控制点距离施工建筑物小于200m时,可直接利用。
当施工中高程控制点标桩不能保存时,应将其高程引测至稳固的建(构)筑物上,引测的精度,不应低于三等水准。
