超高层建筑工程测量方案

高层建筑施工测量方案流程高层建筑施工测量方案流程对于高层及超高层建筑的划分，建筑设计规范、建筑抗震设计规范、建筑防火设计规范没有一个统一规定，一般认为建筑总高度超过24m为高层建筑，建筑总高度超过60m为超高层建筑。

那么，下面是由店铺为大家提供高层建筑施工测量方案流程，欢迎大家参考学习。

编制依据(一) 《工程测量规范》(GB 50026—93);(二) 《建筑工程施工测量规程》(DBJ 01-21-95);(三) 《建筑安装工程资料管理规程》(DBJ 01-51-2003);(四) 《建设工程监理规程》(DBJ 01-41-2002);(五) 《国家一、二等水准测量规范》 GB 12897—91;(六) 设计图纸。

根据以上规范、规程关于混凝土结构的工程设计施工验收对施工精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。

测量准备施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等;1.检查各专业图的平面位置标高是否有矛盾，预留洞口是否有冲突，发现问题及时向有关人员反映，以便及时纠正。

2.对所有进场的仪器设备及人员进行初步调配;3.复印预定人员的上岗证书，由总工程师组织进行技术交底。

4.根据图纸条件及工程内部结构特征确定轴线控制网形式。

场区平面控制网的测设(一)场区平面控制网布设原则及要求1. 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。

2. 轴线控制网的布设根据总平面图、基础结构平面图等进行布设。

3. 控制点应选在通视条件良好、安全、易保护的地点。

4. 控制桩位必须用混凝土保护，需要时用钢管进行围护，涂上红油漆作好警示标识;(二)平面控制网的布设测量人员接到业主提供的北京市测绘设计研究院的场区控制点测量成果后，使用2″级拓普康电子全站仪对控制点进行校测，复测结果证明基准控制点符合相关规范要求后方可使用。

高层建筑施工量测分析摘要：施工量测是指根据设计要求和现场实际，将建筑物的具体位置测设到施工场地上的测量放样程序。

高层建筑工程施工中，施工量测作为保障施工质量的重要环节和措施，一直是一大技术难点。

本文对高层建筑工程的施工量测操作工艺及质量控制要点进行了重点分析。

关键词：高层建筑施工量测操作工艺质量控制1、前言近年来，随着施工用土地资源的日益紧张及建筑工程技术的飞速发展，高层和超高层建筑的建设规模日益扩大。

高层建筑除本身具有层数多、高度高、结构复杂多变、设备和装修标准较高等特点外，还会受到客观复杂的施工地质环境的限制，为保证高层建筑工程的施工质量，在工程开工前及施工过程中，根据设计要求进行必要的施工量测和科学放样，对建筑物的具体位置加以定位就显得非常必要。

可以说，采用科学的施工量测工艺，严格控制施工量测质量，已成为保障高层建筑工程施工质量的重要手段和措施。

2、施工量测的操作工艺施工量测是指在工程开工前及施工过程中，将设计图纸中建筑物的平面位置、形状及高程准确测设并定位到施工现场的相关地面位置，以指导施工严格按照设计要求进行的基础量测放样程序。

具体操作工艺就是根据建筑物的设计尺寸、找出建筑物各部分特征要点与控制点之间的几何关系，计算出距离、角度、高程或高差等放样数据，再利用控制点在实地上设定出建筑物的特征点线作为施工参照依据。

其主要内容包括距离测量、角度测量和高程测量等等。

施工量测贯穿于整个施工过程中，它不仅是科学进行工程实体施工的必要前提和基础性环节，也是设计与施工的过渡纽带，其精度高低直接影响着工程实体的质量与使用功能。

施工量测不精确，将会给工程留下很大的质量隐患，甚至会造成不可弥补的质量缺陷。

3、高层建筑施工量测的基本原则高层建筑施工量测前，应先熟悉图纸，并在量测中复核校验设计图纸上的轴线距离与高程注记。

高层建筑施工量测的精度要求通常较高，而且施工现场各种建筑物分布面较宽，交叉作业现象普遍，为保证工程建筑测设的平面位置和高程精度相同且符合设计，必须结合高层建筑施工的特点，按照“先整体后局部，先高级后低级、先控制后碎步”的施工量测实施原则进行严格落实。

超高层建筑测量方案本工程地上 32 层，地下二层，建筑高度 99.9m，对主体工程的测量要求较高。

特别是工程的垂直度按要求层间不得大于± 3mm。

全高竖向偏差为 3H/10000 且不得大于±30mm。

因为施工现场狭窄，测量精度要求高，为了保证工程测量的精度，联合现场实质状况，选择以下测量方案。

1、平面控制该工程位于街面，属城市高层建筑物，建筑物的红线及定位均由城建规划局测定。

我们依据城建规划局所供给的测量标记和建筑平面图，进行复测，依照建筑物的轴线和开间成立矩形平面直角坐标系控制网，作为平面控制的首级基准。

在地下、地上各层施工中，应能正确快速地恢复各轴线的地点，以保证同一条中线或轴线在各层上投测的地点都能在同一铅垂面内。

在矩形控制的施测中，其四角极点用经纬仪测每角的顶角为 90°，每角用 2 个测回，其偏差不可以大于±9″— 15″，四角的总和为 360°，其偏差不得大于± 20″，四边的距离量距精度为 1/5000L 。

对平面控制的四个极点，建立坚固的标记。

为防备施工过程中因为各样原由造成对标记的影响，对四角极点的观察要按期校核以保证测量的精度。

2、高程控制施工场所狭窄，水平点的设置很难依据现场实质设置四个水平基点，进行连网观察，其闭合差小于± mm（n 测站数）。

按测站数成正比率进行闭合差平差调整，使之各点都得出正确的调解数据，以便在使用过程中相互校核。

3、竖向控制依据实质状况，建筑物的垂直度计划采纳内控法，作为该工程的竖向控制方法。

在内控法施测中主要用威尔特ZNL激光铅垂仪对主楼主要控制线进行天顶、天底投测法投测。

4、技术依照和施工测量设施本工程依照建设部颁发的标准《城市测量规范》（GJJ8—85）及国家《水平测量规范》按二级水平测量要求施测。

施工测量仪器装备状况见下表5、施工测量技术要求〈1〉沉降观察a、沉降观察点的地点在基层四角、框架柱均设。

浅谈高层建筑施工测量【摘要】: 随着经济发展,高层建筑不断增多,给施工测量带来一定的难度,施工现场方案是否合理,获得的数据是否准确可靠,以及测量人员的专业技术水平等均直接对工程质量造成影响,必须重视并做好测量施工质量控制工作。

笔者结合多年测量工作的经验, 简述了高层建筑工程施工测量的特点，并分析了高层建筑施工过程中测量的控制要点。

【关键词】:高层建筑施工测量特点中图分类号：tu97文献标识码： a 文章编号：测量精度的高低直接影响到工程质量的好坏,是衡量高层建筑施工质量的一个重要指标,下面针对高层建筑施工测量的主要内容与专业测量特点,对高层建筑施工测量工作进行简述。

一、高层建筑工程施工测量的特点（一）影响因素多高层建筑施工测量精度除建筑设计、施工工艺和施工环境影响外,还受测量仪器精度和测量技术人员素质影响。

建筑高度越大、造型越复杂,施工过程中高层建筑变形越显著。

基础刚度越小,施工过程中超高层建筑沉降越大,差异沉降也越显著。

建筑侧向刚度越小,施工过程中超高层建筑受施工环境和施工荷载影响就越大。

（二）精度要求高高层建筑精度的准确与否直接决定着施工的质量。

首先,为加快施工速度,高层建筑大多采用阶梯状流水施工流程,大量采用工厂预制、现场装配的施工工艺,如钢结构工程、幕墙工程,工业化生产也对施工测量精度提出了较高的要求。

高层建筑由于结构超高,结构受力受施工测量精度影响比较大,如果施工测量误差很大,不但会影响建筑功能正常发挥,如长距离高速电梯的正常运行,而且会恶化高层建筑结构受力,因此必须严格控制施工测量误差。

（三）技术难度大高层建筑结构超高,平面控制网和高程垂直传递距离长,测站转换多,由于空间位置不断变化,高空测量控制网的稳定性也较差,测量累计误差较大。

高层建筑高度大,侧向刚度小,特别是体形奇特时,施工过程中受环境影响极为显著。

特别是高层建筑施工高空作业多,作业条件差,测量通视困难,高空架设仪器和接收装置也比较困难,常需设计特殊装置以满足观测条件这些都极大地增加了高层建筑施工测量的技术难度。

超高层测量方案引言随着城市建设的不断发展，越来越多的超高层建筑如雨后春笋般涌现。

然而，超高层建筑的测量面临着一系列的挑战，包括高度的限制、测量精度要求的提高等。

本文将介绍一种可行的超高层测量方案，以满足这些挑战并提供高精度的测量数据。

1. 测量设备选择在超高层测量中，选择合适的测量设备至关重要。

常用的测量设备包括全站仪、激光测距仪、无人机等。

针对超高层建筑的测量需求，我们推荐使用以下设备：•全站仪：全站仪是一种能够同时进行角度测量和距离测量的设备。

它具有高精度和稳定性，适用于超高层建筑的测量工作。

•激光测距仪：激光测距仪能够快速测量目标距离，具有便携性和高精度的特点。

在超高层建筑的测量中，可以使用激光测距仪进行一些特定位置的测量。

2. 测量方法超高层建筑的测量需要考虑建筑的高度、形状等因素。

基于这些因素，我们提出以下测量方法：2.1 垂直高度测量超高层建筑的垂直高度是一个关键参数，需要高精度的测量。

我们推荐使用全站仪进行垂直高度的测量，具体步骤如下：1.根据建筑的特点选择测量站点，确保视线不被阻挡。

2.设置测量仪器和测量基准点，并进行校准。

3.读取测量仪器的测量结果，并记录垂直高度。

2.2 水平距离测量除了垂直高度，超高层建筑的水平距离也是一个重要的参数。

我们可以使用全站仪或激光测距仪进行水平距离的测量，具体步骤如下：1.根据建筑的特点选择测量站点，确保视线不被阻挡。

2.设置测量仪器和测量基准点，并进行校准。

3.读取测量仪器的测量结果，并记录水平距离。

2.3 建筑形状测量超高层建筑的形状对于建筑设计和结构等方面有着重要的影响。

我们可以利用激光扫描仪对建筑进行形状测量，具体步骤如下：1.将激光扫描仪放置在适当位置，确保能够扫描到整个建筑。

2.启动激光扫描仪，并进行扫描。

3.从扫描数据中提取出建筑的形状信息，并进行分析。

3. 数据处理与分析测量完成后，我们需要对测量数据进行处理和分析，以得到更有价值的信息。

环球金融中心项目施工总承包工程超高层测量放线施工方案为了确保环球金融中心项目的施工能够顺利进行，施工方案是至关重要的。

在超高层建筑的施工中，测量放线是其中的重要环节之一、本文将详细介绍环球金融中心项目施工总承包工程超高层测量放线施工方案。

一、施工总体概述1.1项目概况：环球金融中心项目位于城市中心，总建筑高度超过200米。

1.2施工目标：按照设计方案进行测量放线，保证质量和精度，确保施工按照计划进行。

1.3施工要求：确保安全、高效、精确。

二、测量放线工作准备2.1资料收集：收集环球金融中心项目的相关设计文件、测量基准图纸、相关技术要求等。

2.2仪器设备准备：准备好精密定位仪、经纬仪、测距仪、放线器等测量仪器设备，并进行校准和检查。

2.3人员培训：对测量放线人员进行培训，确保其掌握测量仪器设备的使用方法和操作流程，以及测量放线的相关知识和技能。

三、测量放线方案3.1基准确定：按照设计方案确定测量放线的基准点和控制点，并进行现场标注和保护。

3.2主要参数测量：根据设计要求，对超高层建筑的主要参数进行测量，包括建筑高度、楼板标高、柱、梁等构件的位置和尺寸等。

3.3放线控制：根据设计图纸，利用放线仪器设备将主要控制点的坐标放线到实际施工现场，包括地下结构、地上建筑立面、内外墙等。

3.4检查验收：对每次放线进行检查和验收，并与设计图纸进行核对，确保测量放线的准确性和精度。

四、测量放线质量控制4.1现场巡视：每天对测量放线现场进行巡视，确保放线的准确性和连续性。

4.2验证测量精度：利用精密仪器对放线结果进行二次测量和验证，确保测量精度符合要求。

4.3定期检查：定期检查测量仪器设备的使用情况，确保其正常工作和准确度。

4.4数据保存：对每次放线的数据进行保存和备份，确保数据的完整性和可追溯性。

五、施工方案风险控制5.1现场安全控制：在测量放线施工中，注意现场的安全控制，采取必要的防护措施，确保施工人员的生命安全。

毕业设计：建筑物的变形观测变形监测方案嘿，小伙伴，今天我要跟你聊聊一个相当有意思的课题——建筑物的变形观测变形监测方案。

别看这名字有点长，其实它就是一门研究如何监控建筑物变形的技术活儿。

下面我就用我那十年方案写作的经验，带你领略一下这个方案的精彩之处。

咱们得知道，建筑物变形是个啥玩意儿。

简单来说，就是建筑物在外力作用下，形状和尺寸发生变化。

这事儿听起来有点玄乎，但却是建筑安全的大敌。

所以，监测建筑物的变形，就成了咱们这个方案的核心任务。

一、方案背景话说这事儿起源于我国城市化进程的加速，高楼大厦拔地而起，但随之而来的就是建筑安全问题。

尤其是那些大型、超高层的建筑物，一旦出现变形，后果不堪设想。

于是，咱们这个方案应运而生，旨在为建筑物的变形监测提供一套可行的方案。

二、监测目的1.确保建筑物在施工和使用过程中，结构安全、稳定。

2.及时发现和处理建筑物的变形问题，防止事故发生。

3.为建筑物的维护、保养提供科学依据。

三、监测方法1.全站仪测量法：这是一种利用全站仪对建筑物进行三维测量，从而得到建筑物变形数据的方法。

优点是精度高，但成本较高，操作复杂。

2.光学测量法：通过光学仪器对建筑物进行拍照，然后分析照片中建筑物的变形情况。

这种方法成本较低，操作简单，但精度相对较低。

3.激光扫描法：利用激光扫描仪对建筑物进行扫描，得到建筑物的三维模型，进而分析变形情况。

这种方法精度较高，但成本较高，设备要求较高。

4.雷达监测法：通过雷达对建筑物进行监测，实时获取建筑物的变形数据。

优点是实时性强，但精度相对较低。

综合考虑，我们选择了全站仪测量法作为主要监测手段，辅以光学测量法进行验证。

四、监测步骤1.建立监测点：在建筑物上设置一定数量的监测点，用于采集变形数据。

2.数据采集：利用全站仪对监测点进行测量，获取建筑物的三维坐标。

3.数据处理：将采集到的数据输入计算机，进行数据处理，得到建筑物的变形数据。

4.变形分析：根据变形数据，分析建筑物的变形趋势，为处理变形问题提供依据。

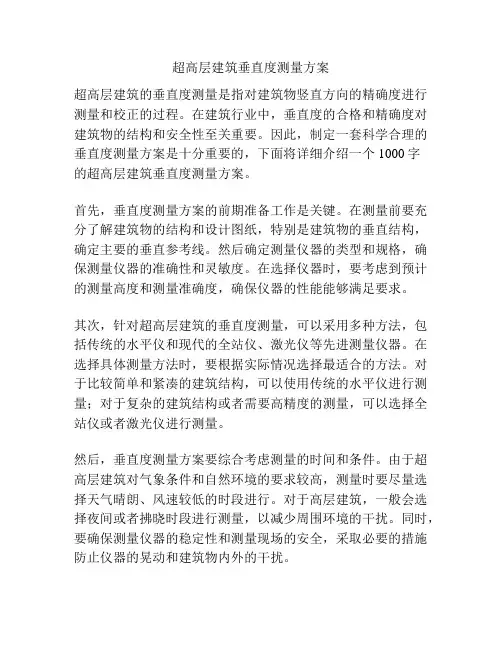

超高层建筑垂直度测量方案超高层建筑的垂直度测量是指对建筑物竖直方向的精确度进行测量和校正的过程。

在建筑行业中，垂直度的合格和精确度对建筑物的结构和安全性至关重要。

因此，制定一套科学合理的垂直度测量方案是十分重要的，下面将详细介绍一个1000字的超高层建筑垂直度测量方案。

首先，垂直度测量方案的前期准备工作是关键。

在测量前要充分了解建筑物的结构和设计图纸，特别是建筑物的垂直结构，确定主要的垂直参考线。

然后确定测量仪器的类型和规格，确保测量仪器的准确性和灵敏度。

在选择仪器时，要考虑到预计的测量高度和测量准确度，确保仪器的性能能够满足要求。

其次，针对超高层建筑的垂直度测量，可以采用多种方法，包括传统的水平仪和现代的全站仪、激光仪等先进测量仪器。

在选择具体测量方法时，要根据实际情况选择最适合的方法。

对于比较简单和紧凑的建筑结构，可以使用传统的水平仪进行测量；对于复杂的建筑结构或者需要高精度的测量，可以选择全站仪或者激光仪进行测量。

然后，垂直度测量方案要综合考虑测量的时间和条件。

由于超高层建筑对气象条件和自然环境的要求较高，测量时要尽量选择天气晴朗、风速较低的时段进行。

对于高层建筑，一般会选择夜间或者拂晓时段进行测量，以减少周围环境的干扰。

同时，要确保测量仪器的稳定性和测量现场的安全，采取必要的措施防止仪器的晃动和建筑物内外的干扰。

最后，垂直度测量方案还需要对测量结果进行处理和分析。

在测量过程中要保持仪器的稳定性和准确度，根据测量数据进行适当的校正和修正。

对于不同仪器和方法，要按照标准的程序进行数据处理，计算并确定建筑物的垂直度误差。

测量结果和误差分析将有助于评估建筑物的垂直度，并根据需要采取相应的修正措施。

综上所述，一个科学合理的超高层建筑垂直度测量方案应包括前期准备、测量方法选择、测量时间和条件的考虑以及测量结果处理和分析等步骤。

只有建立一套系统完善的垂直度测量方案并按照规定的程序进行测量，才能确保测量结果准确可靠，同时提高建筑物的垂直度和安全性。

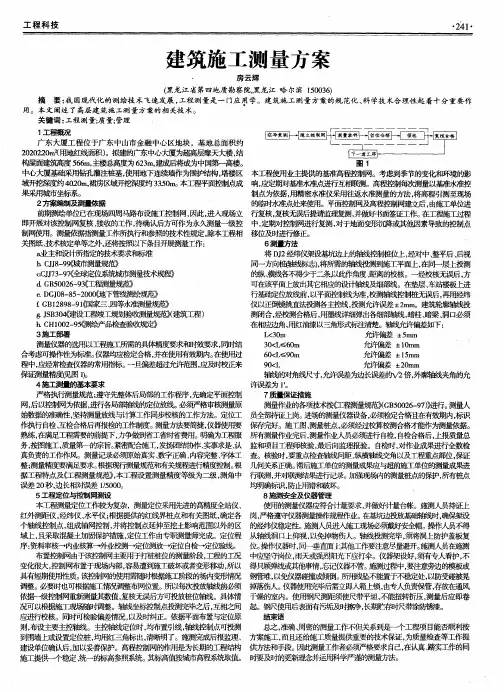

施工测量方案一.测量依据与准备1.工程测量总体安排以设计图及建设单位规划的用地地界, 结合测绘成果和总平面定位, 现场建立相对的一级三角控制主网, 并在此基础上, 指导现场定位及轴线、标高的控制施工。

本工程定位, 将利用一级三角控制主网, 采用坐标距离定位”的方法来进行建筑物定位及各条轴线的控制, 并采取闭合检查。

工程定位全站仪、经纬仪配合定位。

水准标高采用水准仪测量。

2.测量仪器的选用注: 以上仪器均应鉴定合格, 并在计量鉴定使用有效期内。

在使用过程中, 应经常检查仪器的常用指标, 一旦偏差超过允许范围, 应及时校正来保证测量精度。

二.场区平面控制网的测设1.平面轴线控制测量1）基准一级三角控制主网的设置基准三角控制主网的设置以建设单位提供的规划基准点及设计总平面图为依据, 其三角控制主网基准点精度应控制在5mm以内。

基准平面控制主网是建立在基准点的基础上的, 设置时要求同时满足稳定、可靠和通视三个要素, 其中任何一点遭到不可预见事件的破坏或移动时, 应及时复测补网。

标高以建设单位提供的规划永久水准点为基准, 其数值以规划最新数值为准。

施工高程应根据最新数据及时调整, 可利用平面控制主网基准点位作为水准点控制基准点。

轴线坐标控制点投测完毕之后, 互相之间应进行校核, 同时检验偏差情况, 闭合检查如果超出精度允许范围应及时纠正。

2）测量施工方法:根据建设单位提供的规划测量成果对设计总平面图所反映的建筑物场地进行复测, 确保建筑总平面图所反映的尺寸与场地实际情况相吻合。

在项目测量人员初步测量定位后, 由公司工程部技术科进行复核, 在复核正确的情况下, 报请设计和监理来现场对建筑物的定位进行复核, 在复核正确后, 由项目部填写好测量定位单报请设计和监理签字认可, 然后将签字后的资料交项目部资料员保存。

测量定位的精度为万分之一, 定位外包轴线尺寸允许误差为5mm.3）轴线控制测量精度及要求:长轴线上的定位点, 不得少于3个；轴线点误差, 不应大于5mm ；放样后的主轴线点位, 应进行角度观测, 检查直线度；测定交角的测角中误差, 不应超过25〃；直线度的限差, 应在180°±5以内。

施工测量方案1.测量总则对本工程而言，测量工作具有以下几个特点：（1）、项目对全局的轴线统一要求比较高；（2）、工程分区先后施工，使各分区之间的测量街接要求较高；（3）、项目涉及的分包作业面较多，如何使各分包的测量系统达到一致。

由于上述的特点，产生了如何保证各级轴线系统的系统性；如何保证垂直测量的系统性和可控性；如何保证结构整体的统一；项目施工涉及的作业面大，各种分包单位、协作单位众多，如何保证互相之间轴线系统的统一等等一系列难点。

针对上述工程特点，按照我们在高程建筑施工测量中形成的经验，设置多组平面控制网。

各组控制网都服务于同一工程的建设，因而各组控制网之间按照级别高低，高级控制低级网，平级之间互相贯通，形成系统。

结合工程特点，按测网级别的高低及具体在工程不同部位应用，本工程测量平面控制网共设置三级控制网。

采用业主提供的控制点作为本工程施工的首级控制网。

2.测量重难点分析及解决措施本工程施工测量的重难点在于：平面控制、高程控制、竖向控制及塔楼在一定高度摆幅较大对测量精度得影响。

3.主要测量工作4.测量人员及仪器配备4.1.人员配备4.2.仪器配置本项目测量工作内容主要包括主轴线的测放，高程的引测，分部工程的放样，沉降观测等内容；所有的仪器送专门机构进行鉴定，确保仪器精度要求。

拟选用的仪器及设备如下：5.控制网的建立5.1.测量思路本工程将采用科学的测控技术，先进的测量仪器，严格的复核校正手段来保证施工测量精度。

由业主委托或测绘院测设在施工地块附近的城市平面控制点和高程控制点，建立首级场区控制网；利用首级控制网在基坑周边墙测设轴线延长线上的点作为二级控制网，对基坑内各结构部位实行“外控法”进行施工测量，并定期进行复核，在建筑物内部建立施工使用的三级控制网，采用三级控制网“内控法”来控制建筑物的平面定位和高程测量，三级控制网5.2.基准控制点（网）的复测测量工作实施前与业主进行基准控制点(网)书面和现场交接，对业主提供的平面和高程控制点的测量成果资料和现场控制点(网)进行复测，并将复测成果报业主和监理审核。

测量工程施工方案一、测量工程概况（一）位置本工程为*******工程，位于**********。

（二）平面尺寸东西方向1轴～29轴，轴距159.260m，南北方向A轴～Y轴，轴距114.000m。

（三）标高本工程±0.000m标高相当于绝对高度+62.800m。

二、施工测量准备（一）对本工地使用的测量仪器（经纬仪、水准仪等）进行鉴定、校核。

（二）核定使用的量具（钢尺）。

（三）校核定位依据（红线桩、建筑物角点桩及水准点）。

（四）了解设计意图，审核施工图纸，并对图纸中轴线、标高、轴线尺寸等数据进行计算、检查。

（五）根据工程特点，项目组配备专业测量工程师负责本工程测量工作，并配备专人负责垫层、±0.000米以上主体施工每隔2层进行验线工作。

（六）根据本工程的特点，配备相应测量仪器。

三、测量放线的基本要求（一）根据本工程特点，结构竖向偏差直接影响工程受力情况，故施工测量中要求轴线控制精度要高，测点要准，针对本工程的结构特点、场地情况，使用DZS3-1水准仪及基础外控、主体内控相结合的测量方法。

（二）进场后我方需对各基准点坐标重新测定确认、复测闭合，检查并将复测结果以书面形式上报给监理确认后方可使用。

（三）施工测量平面控制网的测设：根据复测完的导线点，一次性建立统一的平面施工控制网，定位放线施测完后要经自检、互检合格后方可申请主管部门验线。

测量记录应做到原始、正确、完整，计算要求依据正确、方法科学、严谨有序、步步校核、结果正确。

（四）了解设计对测量放线精度的要求，提高测量精度误差，控制在规范允许的范围之内，为工程施工提供可靠依据。

四、布网原则（一）“先整体、后局部”的原则，以高精度控制低精度；（二）控制点要选在硬度大、安全、易保护的位置；（三）相邻点之间应通视良好、分布均匀。

（四）控制点引测根据城市基准点引测3个控制点，并测定高程作为工程定位放线依据。

五、测量放线的基本准则（一）明确为工程服务，对工程负责的工作目的。

上海金茂大厦施工测量实例1概述金茂大厦主体建筑地下3层，地上88层，总建筑面积289500m2，总高度420.50m。

主楼1~52层为办公室，总面积115438m2，53~87层为五星级宾馆，88层为观光层，距地面340.10m，如图4-165所示。

裙房长150.40m，宽45.70m，六层。

地下三层，面积57151m2。

主楼有电梯55台，外墙以不锈钢管为装饰线条的玻璃幕墙，在主楼24层，51层和85层高度范围内有三道外伸桁架将核心筒与外部钢结构相连接。

图4-165在塔楼顶部中央有一座高约51m的塔尖，其底部标高为369.50m，顶部标高为420.50m。

塔尖于1997年8月8日开始安装第一段，次日进行后三段的组装，到14日上午正式提升，仅用了35min，塔尖就稳稳地坐到了383.50m高的位置上，同时宣告了中华第一高楼金茂大厦塔楼结构工程的基本完成。

2 建筑施工对测量精度要求在大厦建筑施工和安装过程中，测量工作极为重要，它是保证施工质量和建筑物安全的重要手段。

由于结构的特殊性，塔楼核心筒内的控制点与筒外控制点不能直接通视，又因筒内楼板浇捣滞后，以及56层以上筒中心块圆弧内为空洞，给测量工作带来很大困难。

设计施工对测量精度要求：竣工后塔楼中心垂直方向偏差不大于30mm，塔筒五个垂准基点相对于塔筒中心点，点位误差小于2mm，楼层四边形控制点小于3mm，垂直投点误差小于3mm。

长度精度量距相对误差为1：20000，在玻璃幕墙安装中，要求轴线控制点误差在3mm以内，高程点误差在3mm以内。

3 施工特点和测量难度1．施工特点：塔楼分四踏步施工，分别是核心筒、巨型钢柱、复合巨型柱和筒内外楼板。

主楼核心筒为钢筋混凝土结构，采用分体组合式钢平台模板系统，复合巨型柱采用爬模施工工艺。

塔楼共有45节钢柱子连接而成，其中1~36节为主体楼层，每层有8根巨型钢柱和16根复合巨型钢柱，在其层间，每根巨型钢柱向核心筒方向共收缩12次，每根钢柱要转换12个坐标位置。

超高层办公楼施工测量与监测施工方案一、背景介绍随着城市化进程不断加速，超高层建筑作为一种现代城市的标志性建筑，逐渐成为城市发展的重要组成部分。

超高层建筑的施工需要精密的测量与监测工作，以确保建筑的安全和质量。

本文将探讨超高层办公楼施工测量与监测的施工方案。

二、测量方案1. 前期准备在施工前，需要进行详细的现场勘测和测量。

首先要确定施工区域的地形及地貌情况，分析建筑周边环境。

然后根据设计图纸，确定建筑的整体结构和布置，并编制相关测量方案。

2. 测量方法对于超高层建筑的测量，可以采用全站仪、GPS定位仪、激光测距仪等高精度测量工具。

通过在建筑物周围设置控制点，进行水平、垂直方向的测量，以确定建筑结构的准确位置和高度。

3. 测量内容测量内容包括建筑物的平面布置、立面尺寸、结构高度、地基沉降等方面。

需要对建筑物的各个部位进行精确测量，确保建筑在施工过程中的准确性和稳定性。

三、监测方案1. 监测内容在建筑施工过程中，需要对建筑结构、地基沉降、风荷载等因素进行监测。

通过实时监测建筑结构的变化，可以及时发现问题并采取措施进行调整，确保建筑物的安全性。

2. 监测方法监测方法包括传感器监测法、振动监测法、可视化监测法等。

通过安装各种监测设备，监测建筑结构的变化和周围环境的影响，从而及时采取措施进行调整。

3. 监测周期监测周期一般为24小时，需要定期对建筑进行监测，并及时记录数据、分析结果。

在施工过程中，可以根据实际情况调整监测周期，保障建筑的安全性。

四、总结超高层办公楼的施工测量与监测是建筑施工过程中至关重要的一环。

通过科学的测量方案和监测方案，可以确保建筑施工的准确性和安全性，为城市的发展贡献力量。

以上是针对超高层办公楼施工测量与监测的施工方案介绍，希望对相关工程人员有所帮助。

超高层建筑测量方案超高层建筑的测量方案是指在建筑物高度超过150米时，对建筑物的测量方案进行设计和实施的过程。

这个过程需要依靠先进的技术工具和高精度测量仪器，为建筑物的施工、监理、验收等环节提供精确的测量数据和可靠的技术支持。

本篇文章将从建筑物结构、地形环境、测量技术和数据处理等四个方面阐述超高层建筑的测量方案。

一、建筑物结构超高层建筑在结构设计上与传统建筑有很大区别，需要加强对建筑物稳定性和结构安全的测量监测。

首先要确定建筑物的基点和高度基准面，以便进行精确的高度测量。

其次，要对整个建筑物的结构形式、主体结构的构件和节点等进行详细的测量，包括测量各层的高度、墙壁、柱子、楼板等构件的尺寸和位置，以及构件的强度、刚度和变形等参数。

此外，还要对纵向、横向和附加荷载等因素对建筑物的影响进行实时监测，及时发现和处理结构变形和破坏等问题，确保建筑物在使用过程中的安全可靠性。

二、地形环境超高层建筑往往处在地形高差较大的地段，同时建筑物周围也存在大量的道路、铁路、地铁和管线等地下设施，因此需要进行全面的地形环境的测量和分析。

具体来说，要测量其所处地区的相对高度差、绝对高程、地形特征图等，分析地质地形等对建筑物的影响。

同时，还要对地下管线、隧道、地铁等地下设施进行探测和定位，了解其精确位置和深度，以便合理布置建筑物的基础和施工道路，避免对地下设施造成影响。

三、测量技术超高层建筑的测量需要使用一系列的高科技仪器和技术手段，例如全站仪、高精度GPS、激光扫描仪、三维摄影仪等。

其中，全站仪是一种高精度测量设备，可实现建筑物高度、倾角和位置等参数的测量和记录。

高精度GPS则可用于测量建筑物的绝对空间位置，激光扫描仪和三维摄影仪则可用于对建筑物立面和内部进行三维测量和建模等。

此外，还需要采用高速数据传输和云计算等技术手段，对测量数据进行实时的处理和分析，提高测量效率和准确性。

四、数据处理测量得到的数据是进行建筑物设计、施工和验收等环节的重要依据，因此需要进行科学的数据处理和管理。

高层住宅楼工程施工测量方案范文由于本工程体量大、工期紧、施工场地狭小，测量工作必须与其它施工作业配合好。

为确保整个工程优质、高效地施工，精心制定以下施测、仪器设备等方面的方案。

一、施工测量的基本原则1)整体控制局部。

2)高精度控制低精度。

3)长方向、长边控制短方向、短边。

二、测量方法的选择根据本工程的建筑造型、地理环境等因素，在地下室施工阶段采用外控法。

工艺如下：施工准备→布设外控制点→建立轴线控制网→施测控制轴线→各层楼面细部放线→校核。

在±0。

000以上主体施工阶段采用内控法来控制整个建筑物的垂直度。

工艺流程如下：施工准备→布设控制点→建立轴线控制网→垂直控制轴线和标高的引测→各层楼面放线→分段投测→校核。

三、仪器及测量人员的配备1、测量仪器的选用根据对精度的要求并结合工程的特点，选择下列仪器：1、测量人员的配备组建以2名测量工程师和6名测量工组成的测量２个小组，对整个工程进行全过程的跟踪测量。

二、基坑外控点位的复核首先根据总平面图和甲方提供的施工现场的基准控制点，用全站仪进行两测回的测角、测距，联测的数据精度满足测量规范的要求后，即将其作为本工程布设平面控制网的基准点和起算数据。

进场后，将利用全站仪的测量模式对控制点位进行逐一复核。

其具体步骤如下：1)在施工测量坐标系中，计算出各桩位点的坐标。

2)选取两城市控制网点N1、N2，其坐标已知。

把N2点作为测站点，N1点作为后视点。

把全站仪架在N2点上，把两台棱镜分别架在后视点N1和位于场地中心的支点Z1上。

3)对全站仪进行对中和整平，设置好仪器参数。

4)进入坐标测量模式，输入测站点坐标、仪器高、目标高。

5)进入方位角设置状态，输入后视点坐标。

精确照准后视点棱镜中心，仪器根据测站点和后视点的坐标，将自动完成后视方向方位角的设置。

6)精确照准支点Z1处的棱镜。

测量完成后，可显示出支点Z1的坐标以及至支点Z1的距离、垂直角和水平角等。

7)以此类推检查各个红线控制点的准确性。
