高层建筑物施工测量中的主要问题是控制垂直度

建筑物垂直度的规定1．相关规范：《建筑变形测量规程》JGJ／T 8—97《工程测量规范》GB 50026—93。

2．在土木工程施工中，测量工作是贯穿整个施工过程各个阶段的基础性技术工作。

施工测量工作的内容及其完成情况的准确程度，对工程能否顺利施工及其质量水平起着至关重要的作用。

为此，国家颁布了系统的工程测量和施工验收规范、规程，以指导和规范工程测量技术工作。

应高度的重视施工测量技术、测量管理。

3．施工测量的主要内容：(1)工程场地施工控制测量，主要包括建立建筑平面控制网和高程控制网。

(2)建筑主轴线测量及定位放线。

(3)主体施工测量，包括轴线投测及高程传递。

高层(超高层)建筑物主体施工测量中的主要问题是控制垂直度，即是须将基准轴线准确地向高层引测，要求各层相应轴线位于同一竖直平面内。

因此，控制轴线投测的竖向偏差，并使其偏差值不超过规范、规程允许的限值，是高层建筑施工测量中一件很重要的工作。

(4)建筑变形测量。

其主要内容包括对建筑物实体的沉降观测、倾斜观测、位移观测及裂缝观测等。

(5)施工偏差检测。

各种结构构件及建筑设备，其就位、垂直度、标高等状态，难免会因施工及环境等原因出现偏差。

因此，施工规范、规程及质量验评标准都规定了要对结构施工偏差情况进行检查，并规定了允许偏差值。

4．关于高层建筑施工竖向(垂直度)控制的规定要求。

从以上对建筑施工测量有关内容分类可看出，对于建筑物施工过程，其施工过程的竖向(垂直度)控制，也即轴线投测的控制是非常重要的一环。

轴线投测的准确度直接关系到建筑结构施工质量及安全性。

对于超高层建筑物来讲尤其重要。

因此，《高层建筑混凝土结构技术规程》(JGJ 3—2002)对高层建筑结构施工的测量放线作业及其允许误差作了明确的规定。

其中第7．2．3条，规定了测量竖向垂直度时，必须根据建筑平面布置的具体情况确定若干竖向控制轴线，并应由初始控制线向上投测。

对于轴线投测的误差，规定了层间测量偏差不应超过3mm；建筑全高垂直度测量偏差不应超过3H/10000（H为建筑总高度)，且对应于不同高度范围的建筑物，其总高轴线投测偏差有不同的规定。

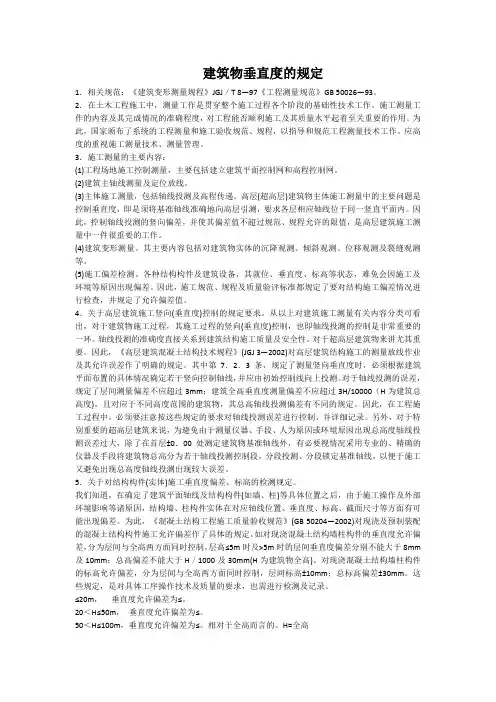

建筑物垂直度的规定1．相关规范：《建筑变形测量规程》JGJ／T 8—97《工程测量规范》GB 50026—93。

2．在土木工程施工中，测量工作是贯穿整个施工过程各个阶段的基础性技术工作。

施工测量工作的内容及其完成情况的准确程度，对工程能否顺利施工及其质量水平起着至关重要的作用。

为此，国家颁布了系统的工程测量和施工验收规范、规程，以指导和规范工程测量技术工作。

应高度的重视施工测量技术、测量管理。

3．施工测量的主要内容：(1)工程场地施工控制测量，主要包括建立建筑平面控制网和高程控制网。

(2)建筑主轴线测量及定位放线。

(3)主体施工测量，包括轴线投测及高程传递。

高层(超高层)建筑物主体施工测量中的主要问题是控制垂直度，即是须将基准轴线准确地向高层引测，要求各层相应轴线位于同一竖直平面内。

因此，控制轴线投测的竖向偏差，并使其偏差值不超过规范、规程允许的限值，是高层建筑施工测量中一件很重要的工作。

(4)建筑变形测量。

其主要内容包括对建筑物实体的沉降观测、倾斜观测、位移观测及裂缝观测等。

(5)施工偏差检测。

各种结构构件及建筑设备，其就位、垂直度、标高等状态，难免会因施工及环境等原因出现偏差。

因此，施工规范、规程及质量验评标准都规定了要对结构施工偏差情况进行检查，并规定了允许偏差值。

4．关于高层建筑施工竖向(垂直度)控制的规定要求。

从以上对建筑施工测量有关内容分类可看出，对于建筑物施工过程，其施工过程的竖向(垂直度)控制，也即轴线投测的控制是非常重要的一环。

轴线投测的准确度直接关系到建筑结构施工质量及安全性。

对于超高层建筑物来讲尤其重要。

因此，《高层建筑混凝土结构技术规程》(JGJ 3—2002)对高层建筑结构施工的测量放线作业及其允许误差作了明确的规定。

其中第7．2．3条，规定了测量竖向垂直度时，必须根据建筑平面布置的具体情况确定若干竖向控制轴线，并应由初始控制线向上投测。

对于轴线投测的误差，规定了层间测量偏差不应超过3mm；建筑全高垂直度测量偏差不应超过3H/10000（H为建筑总高度)，且对应于不同高度范围的建筑物，其总高轴线投测偏差有不同的规定。

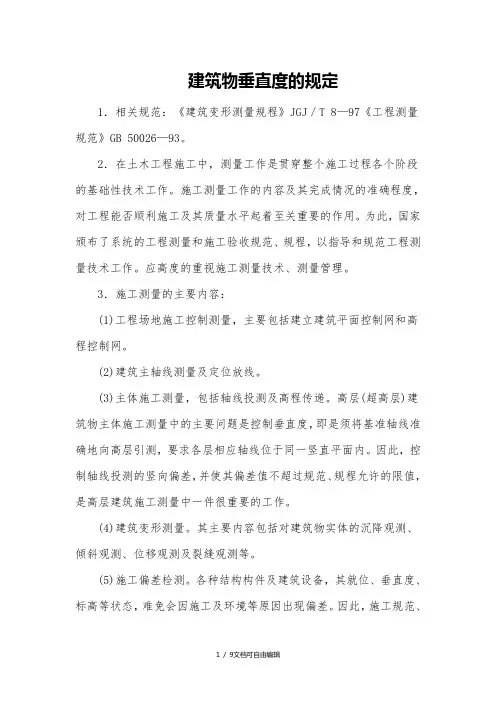

建筑物垂直度的规定1．相关规范：《建筑变形测量规程》JGJ／T 8—97《工程测量规范》GB 50026—93。

2．在土木工程施工中，测量工作是贯穿整个施工过程各个阶段的基础性技术工作。

施工测量工作的内容及其完成情况的准确程度，对工程能否顺利施工及其质量水平起着至关重要的作用。

为此，国家颁布了系统的工程测量和施工验收规范、规程，以指导和规范工程测量技术工作。

应高度的重视施工测量技术、测量管理。

3．施工测量的主要内容：(1)工程场地施工控制测量，主要包括建立建筑平面控制网和高程控制网。

(2)建筑主轴线测量及定位放线。

(3)主体施工测量，包括轴线投测及高程传递。

高层(超高层)建筑物主体施工测量中的主要问题是控制垂直度，即是须将基准轴线准确地向高层引测，要求各层相应轴线位于同一竖直平面内。

因此，控制轴线投测的竖向偏差，并使其偏差值不超过规范、规程允许的限值，是高层建筑施工测量中一件很重要的工作。

(4)建筑变形测量。

其主要内容包括对建筑物实体的沉降观测、倾斜观测、位移观测及裂缝观测等。

(5)施工偏差检测。

各种结构构件及建筑设备，其就位、垂直度、标高等状态，难免会因施工及环境等原因出现偏差。

因此，施工规范、规程及质量验评标准都规定了要对结构施工偏差情况进行检查，并规定了允许偏差值。

4．关于高层建筑施工竖向(垂直度)控制的规定要求。

从以上对建筑施工测量有关内容分类可看出，对于建筑物施工过程，其施工过程的竖向(垂直度)控制，也即轴线投测的控制是非常重要的一环。

轴线投测的准确度直接关系到建筑结构施工质量及安全性。

对于超高层建筑物来讲尤其重要。

因此，《高层建筑混凝土结构技术规程》(JGJ 3—2002)对高层建筑结构施工的测量放线作业及其允许误差作了明确的规定。

其中第7．2．3条，规定了测量竖向垂直度时，必须根据建筑平面布置的具体情况确定若干竖向控制轴线，并应由初始控制线向上投测。

对于轴线投测的误差，规定了层间测量偏差不应超过3mm；建筑全高垂直度测量偏差不应超过3H/10000（H为建筑总高度)，且对应于不同高度范围的建筑物，其总高轴线投测偏差有不同的规定。

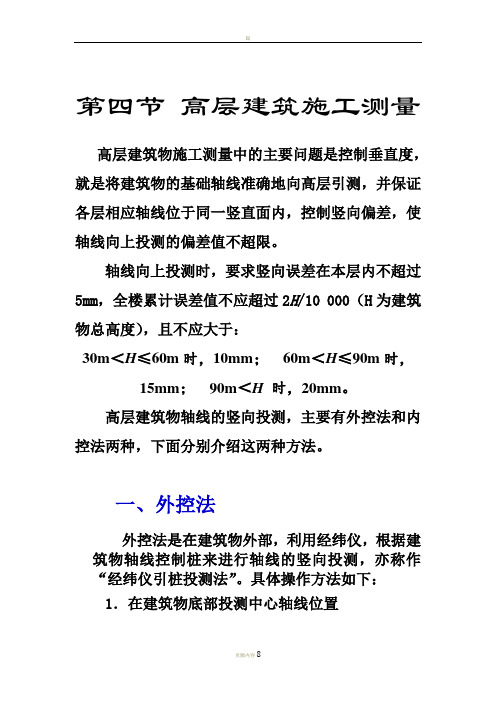

建筑施工测量外控法内控法精编W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】第四节高层建筑施工测量高层建筑物施工测量中的主要问题是控制垂直度，就是将建筑物的基础轴线准确地向高层引测，并保证各层相应轴线位于同一竖直面内，控制竖向偏差，使轴线向上投测的偏差值不超限。

轴线向上投测时，要求竖向误差在本层内不超过5mm，全楼累计误差值不应超过2H/10 000（H为建筑物总高度），且不应大于：30m＜H≤60m时，10mm； 60m＜H≤90m时，15mm；90m＜H时，20mm。

高层建筑物轴线的竖向投测，主要有外控法和内控法两种，下面分别介绍这两种方法。

一、外控法外控法是在建筑物外部，利用经纬仪，根据建筑物轴线控制桩来进行轴线的竖向投测，亦称作“经纬仪引桩投测法”。

具体操作方法如下：1．在建筑物底部投测中心轴线位置高层建筑的基础工程完工后，将经纬仪安置在轴线控制桩A1、A1′、B1和B1′上，把建筑物主轴线精确地投测到建筑物的底部，并设立标志，如图11-18中的a1、a1′、b1和b1′，以供下一步施工与向上投测之用。

2．向上投测中心线随着建筑物不断升高，要逐层将轴线向上传递，如图11-18所示，将经纬仪安置在中心轴线控制桩A 1、A 1′、B 1和B 1′上，严格整平仪器，用望远镜瞄准建筑物底部已标出的轴线a 1、a 1′、b 1和b 1′点，用盘左和盘右分别向上投测到每层楼板上，并取其中点作为该层中心轴线的投影点，如图11-18中的a 2、a 2′、b 2和b 2′。

3．增设轴线引桩A 1当楼房逐渐增高，而轴线控制桩距建筑物又较近时，望远镜的仰角较大，操作不便，投测精度也会降低。

为此，要将原中心轴线控制桩引测到更远的安全地方，或者附近大楼的屋面。

具体作法是：将经纬仪安置在已经投测上去的较高层（如第十层）楼面轴线a 10a 10′上，如图11-19所示，瞄准地面上原有的轴线控制桩A 1和A 1′点，用盘左、盘右分中投点法，将轴线延长到远处A 2和A 2′点，并用标志固定其位置，A 2、A 2′即为新投测的A 1A 1′轴控制桩。

第四节高层建筑施工测量高层建筑物施工测量中的主要问题是控制垂直度，就是将建筑物的基础轴线准确地向高层引测，并保证各层相应轴线位于同一竖直面内，控制竖向偏差，使轴线向上投测的偏差值不超限。

轴线向上投测时，要求竖向误差在本层内不超过5mm，全楼累计误差值不应超过2H/10 000（H为建筑物总高度），且不应大于：30m＜H≤60m时，10mm；60m＜H≤90m时，15mm；90m＜H时，20mm。

高层建筑物轴线的竖向投测，主要有外控法和内控法两种，下面分别介绍这两种方法。

一、外控法外控法是在建筑物外部，利用经纬仪，根据建筑物轴线控制桩来进行轴线的竖向投测，亦称作“经纬仪引桩投测法”。

具体操作方法如下：1．在建筑物底部投测中心轴线位置高层建筑的基础工程完工后，将经纬仪安置在轴线控制桩A 1、A 1′、B 1和B 1′上，把建筑物主轴线精确地投测到建筑物的底部，并设立标志，如图11-18中的a 1、a 1′、b 1和b 1′，以供下一步施工与向上投测之用。

2．向上投测中心线随着建筑物不断升高，要逐层将轴线向上传递，如图11-18所示，将经纬仪安置在中心轴线控制桩A 1、A 1′、B 1和B 1′上，严格整平仪器，用望远镜瞄准建A 1′ 图11-18 经纬仪投测中心轴线筑物底部已标出的轴线a 1、a 1′、b 1和b 1′点，用盘左和盘右分别向上投测到每层楼板上，并取其中点作为该层中心轴线的投影点，如图11-18中的a 2、a 2′、b 2和b 2′。

3．增设轴线引桩当楼房逐渐增高，而轴线控制桩距建筑物又较近时，望远镜的仰角较大，操作不便，投测精度也会降低。

为此，要将原中心轴线控制桩引测到更远的安全地方，或者附近大楼的屋面。

具体作法是：O 30 a 30a 30′ a 1 A 1a 1′A 1′ A 2′ 图11-19 经纬仪引桩投测将经纬仪安置在已经投测上去的较高层（如第十层）楼面轴线a10a10′上，如图11-19所示，瞄准地面上原有的轴线控制桩A1和A1′点，用盘左、盘右分中投点法，将轴线延长到远处A2和A2′点，并用标志固定其位置，A2、A2′即为新投测的A1A1′轴控制桩。

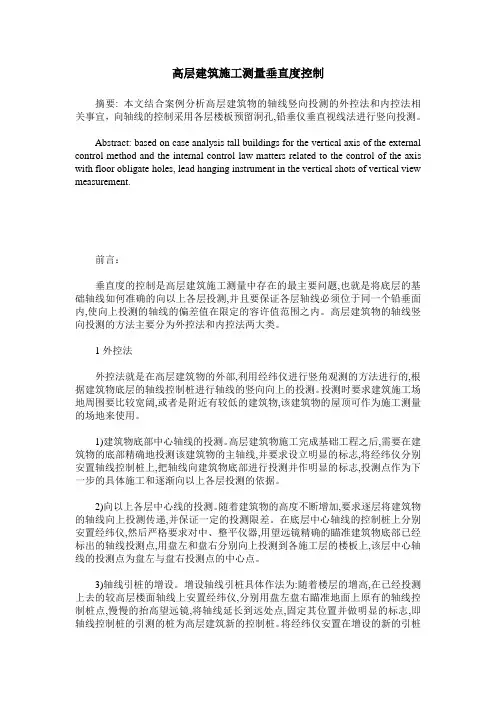

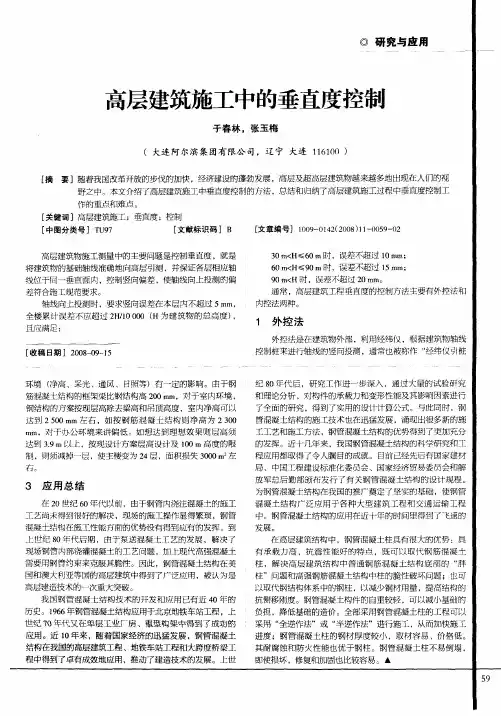

高层建筑施工测量垂直度控制摘要: 本文结合案例分析高层建筑物的轴线竖向投测的外控法和内控法相关事宜，向轴线的控制采用各层楼板预留洞孔,铅垂仪垂直视线法进行竖向投测。

Abstract: based on case analysis tall buildings for the vertical axis of the external control method and the internal control law matters related to the control of the axis with floor obligate holes, lead hanging instrument in the vertical shots of vertical view measurement.前言：垂直度的控制是高层建筑施工测量中存在的最主要问题,也就是将底层的基础轴线如何准确的向以上各层投测,并且要保证各层轴线必须位于同一个铅垂面内,使向上投测的轴线的偏差值在限定的容许值范围之内。

高层建筑物的轴线竖向投测的方法主要分为外控法和内控法两大类。

1外控法外控法就是在高层建筑物的外部,利用经纬仪进行竖角观测的方法进行的,根据建筑物底层的轴线控制桩进行轴线的竖向向上的投测。

投测时要求建筑施工场地周围要比较宽阔,或者是附近有较低的建筑物,该建筑物的屋顶可作为施工测量的场地来使用。

1)建筑物底部中心轴线的投测。

高层建筑物施工完成基础工程之后,需要在建筑物的底部精确地投测该建筑物的主轴线,并要求设立明显的标志,将经纬仪分别安置轴线控制桩上,把轴线向建筑物底部进行投测并作明显的标志,投测点作为下一步的具体施工和逐渐向以上各层投测的依据。

2)向以上各层中心线的投测。

随着建筑物的高度不断增加,要求逐层将建筑物的轴线向上投测传递,并保证一定的投测限差。

在底层中心轴线的控制桩上分别安置经纬仪,然后严格要求对中、整平仪器,用望远镜精确的瞄准建筑物底部已经标出的轴线投测点,用盘左和盘右分别向上投测到各施工层的楼板上,该层中心轴线的投测点为盘左与盘右投测点的中心点。

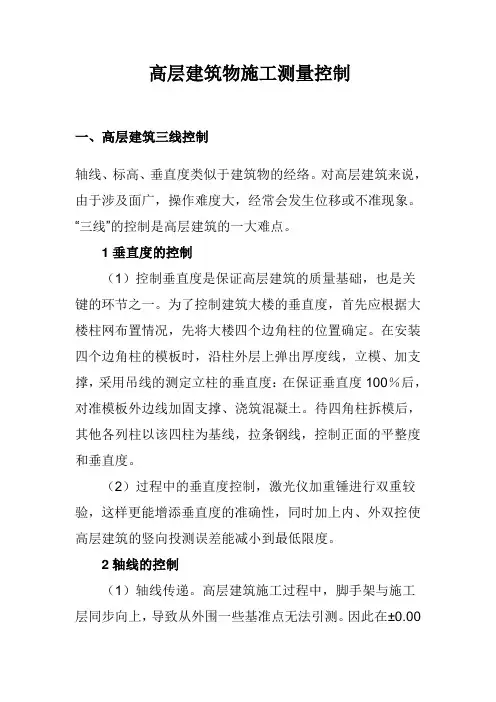

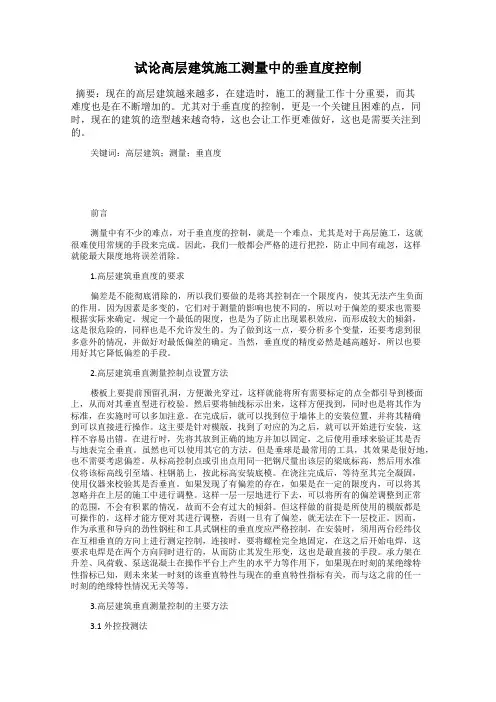

高层建筑物施工测量控制一、高层建筑三线控制轴线、标高、垂直度类似于建筑物的经络。

对高层建筑来说，由于涉及面广，操作难度大，经常会发生位移或不准现象。

“三线”的控制是高层建筑的一大难点。

1垂直度的控制（1）控制垂直度是保证高层建筑的质量基础，也是关键的环节之一。

为了控制建筑大楼的垂直度，首先应根据大楼柱网布置情况，先将大楼四个边角柱的位置确定。

在安装四个边角柱的模板时，沿柱外层上弹出厚度线，立模、加支撑，采用吊线的测定立柱的垂直度：在保证垂直度100％后，对准模板外边线加固支撑、浇筑混凝土。

待四角柱拆模后，其他各列柱以该四柱为基线，拉条钢线，控制正面的平整度和垂直度。

（2）过程中的垂直度控制，激光仪加重锤进行双重较验，这样更能增添垂直度的准确性，同时加上内、外双控使高层建筑的竖向投测误差能减小到最低限度。

2轴线的控制（1）轴线传递。

高层建筑施工过程中，脚手架与施工层同步向上，导致从外围一些基准点无法引测。

因此在±0.00结构施工复核轴线无误后，以—层楼面为基准在最长纵横向预埋多块200*200*8mm钢板，在钢板上标出控制轴线或主轴线控制点：二层及以上施工时，以一层楼面为基准在每层楼面相应位置留设200*200mm方洞，采用大线锤引测下层楼面的控制点，再用经纬仪及钢卷尺进行轴线校正，放出各层轴线和细部尺寸线。

（2）过程线的控制。

挂起两条线，浇好剪力墙，这是过程线控制的关键。

浇筑剪力墙，宜用18mm厚优质胶合夹板，外墙外围组合固定大模，内墙散装散拆进行组合模编号。

这样墙体平整度得到了保证，但更要注意的是墙体的垂直度。

为此：①模板支撑时严格控制好剪力墙的四角，确保四个角的垂直度偏差在最小范围内：②浇筑混凝上时，在剪力墙外平面的腰部和顶部挂双线，确保线和模板始终保持一致，发现问题及时调整，从而达到线性控制的目的。

3标高线的控制（1）在每层预控轴线的至少四个洞口（一般高层至少要由3处向上引测）进行标高的定位，同时辅以多层标高总和的复核，然后辅以水准仪抄平，复核此四点是否在同一水平面上，以确保标高的准确性。

建筑物垂直度的规定1. 相关规X：《建筑变形测量规程》、《工程测量规X》。

2. 在土木工程施工中，测量工作是贯穿整个施工过程各个阶段的基础性技术工作。

施工测量工作的内容及其完成情况的准确程度，对工程能否顺利施工及其质量水平起着至关重要的作用。

为此，国家颁布了系统的工程测量和施工验收规X、规程，以指导和规X工程测量技术工作。

应高度的重视施工测量技术、测量管理。

3. 施工测量的主要内容：(1) 工程场地施丄控制测量，主要包括建立建筑平面控制网和高程控制网。

(2) 建筑主轴线测量及定位放线。

(3) 主体施工测量，包括轴线投测及高程传递。

高层(超高层)建筑物主体施工测量中的主要问题是控制垂直度，即是须将基准轴线准确地向高层引测，要求各层相应轴线位于同一竖直平面内。

因此，控制轴线投测的竖向偏差，并使其偏差值不超过规X、规程允许的限值，是高层建筑施工测量中一件很重要的工作。

(4) 建筑变形测量。

其主要内容包括对建筑物实体的沉降观测、倾斜观测、位移观测及裂缝观测等。

(5) 施匸偏差检测。

各种结构构件及建筑设备，其就位、垂直度、标高等状态，难免会因施工及环境等原因出现偏差。

因此，施工规X、规程及质量验评标准都规定了要对结构施工偏差情况进行检查，并规定了允许偏差值。

4. 关于高层建筑施工竖向(垂直度)控制的规定要求。

从以上对建筑施工测量有关内容分类可看出，对于建筑物施工过程，其施工过程的竖向(垂直度)控制, 也即轴线投测的控制是非常重要的一环。

轴线投测的准确度直接关系到建筑结构施工质量及安全性。

对于超高层建筑物来讲尤其重要。

因此，《高层建筑混凝土结构技术规程》(JGJ 3-2002)对高层建筑结构施工的测量放线作业及其允许误差作了明确的规定。

其中第7.2. 3条，规定了测量竖向垂直度时，必须根据建筑平面布置的具体情况确定若干竖向控制轴线，并应山初始控制线向上投测。

对于轴线投测的误差，规定了层间测量偏差不应超过3mm；建筑全高垂直度测量偏差不应超过3H/10000（H为建筑总高度），且对应于不同高度X禺的建筑物, 其总高轴线投测偏差有不同的规定。
