电梯维护保养作业指导书-钢丝绳的保养

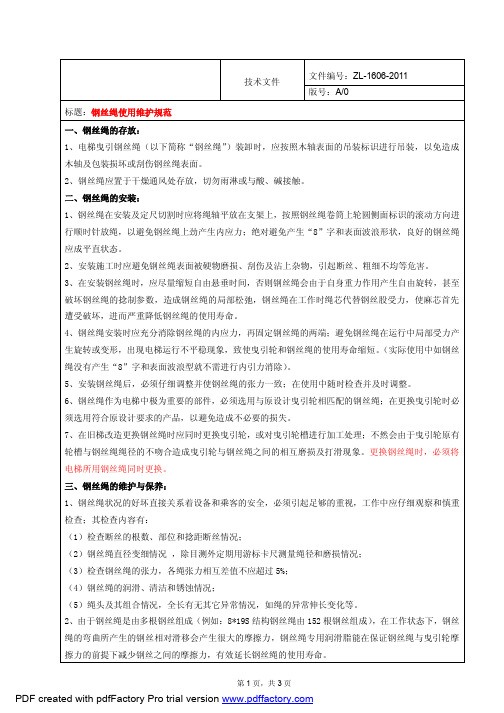

文件编号：ZL-1606-2011技术文件版号：A/0标题：钢丝绳使用维护规范一、钢丝绳的存放：1、电梯曳引钢丝绳（以下简称“钢丝绳”）装卸时，应按照木轴表面的吊装标识进行吊装，以免造成木轴及包装损坏或刮伤钢丝绳表面。

2、钢丝绳应置于干燥通风处存放，切勿雨淋或与酸、碱接触。

二、钢丝绳的安装：1、钢丝绳在安装及定尺切割时应将绳轴平放在支架上，按照钢丝绳卷筒上轮圆侧面标识的滚动方向进行顺时针放绳，以避免钢丝绳上劲产生内应力；绝对避免产生“8”字和表面波浪形状，良好的钢丝绳应成平直状态。

2、安装施工时应避免钢丝绳表面被硬物磨损、刮伤及沾上杂物，引起断丝、粗细不均等危害。

3、在安装钢丝绳时，应尽量缩短自由悬垂时间，否则钢丝绳会由于自身重力作用产生自由旋转，甚至破坏钢丝绳的捻制参数，造成钢丝绳的局部松弛，钢丝绳在工作时绳芯代替钢丝股受力，使麻芯首先遭受破坏，进而严重降低钢丝绳的使用寿命。

4、钢丝绳安装时应充分消除钢丝绳的内应力，再固定钢丝绳的两端；避免钢丝绳在运行中局部受力产生旋转或变形，出现电梯运行不平稳现象，致使曳引轮和钢丝绳的使用寿命缩短。

（实际使用中如钢丝绳没有产生“8”字和表面波浪型就不需进行内引力消除）。

5、安装钢丝绳后，必须仔细调整并使钢丝绳的张力一致；在使用中随时检查并及时调整。

6、钢丝绳作为电梯中极为重要的部件，必须选用与原设计曳引轮相匹配的钢丝绳；在更换曳引轮时必须选用符合原设计要求的产品，以避免造成不必要的损失。

7、在旧梯改造更换钢丝绳时应同时更换曳引轮，或对曳引轮槽进行加工处理；不然会由于曳引轮原有轮槽与钢丝绳绳径的不吻合造成曳引轮与钢丝绳之间的相互磨损及打滑现象。

更换钢丝绳时，必须将电梯所用钢丝绳同时更换。

三、钢丝绳的维护与保养：1、钢丝绳状况的好坏直接关系着设备和乘客的安全，必须引起足够的重视，工作中应仔细观察和慎重检查；其检查内容有：（1）检查断丝的根数、部位和捻距断丝情况；（2）钢丝绳直径变细情况，除目测外定期用游标卡尺测量绳径和磨损情况；（3）检查钢丝绳的张力，各绳张力相互差值不应超过5%；（4）钢丝绳的润滑、清洁和锈蚀情况；（5）绳头及其组合情况，全长有无其它异常情况，如绳的异常伸长变化等。

如何维护保养钢丝绳
1.钢丝绳在使用过程中，应防止钢丝绳打环、扭结、弯折或粘上杂物，防止与机械或其他杂物相摩擦。

2.塔机安装完毕（使用前）应对钢丝绳进行润滑，用石墨润滑脂涂抹一遍，以后对钢丝绳的润滑按起重机润滑表进行。

3.塔机的总体设计不允许钢丝绳具有无限期的寿命，有下列状况之一应予以报废：
a.钢丝绳619―d(d钢丝绳直径)在6d长度内断丝数量超过5根，在30d长度内断丝数量超过10根。

b.钢丝绳637―d(d钢丝绳直径)在6d长度内断丝数量超过10根，在30d长度内断丝数量超过19根。

c.钢丝绳紧靠在一起，即使在6d长度内断丝数量没超过5根，也应报废。

d.钢丝绳虽然没有断丝，但钢丝绳磨损达到其直径的40%，或钢丝绳相对于公称直径减小7%甚至更多时，或钢丝绳明显弯曲等。

e.钢丝绳失去正常的外形，产生畸形，如波浪、笼状畸变、绳股挤出、钢丝挤出、绳径局部变大、扭结、绳径局部变小、部分被压扁、弯折。

f.钢丝绳径受了特别热力作用，外部消失了可识别的颜色时。

注：当吊运熔化或酷热金属、酸溶液、爆炸物、易燃物
时，钢丝绳断丝报废数量减半。

本说明书未提及状况按GB5972的规定执行。

钢丝绳的使用及更换保养手册一、卸货，检查和储存1、钢丝绳运达客户现场时，首先应检查包装是否在运输途中有损坏并记录，然后立即打开包装检查标识和状况，并验证是否符合产品证书描述及采购订单的描述。

2、为了避免意外事故，钢丝绳应谨慎小心的卸货，盘卷或绳卷既不允许坠落，也不允许用金属吊钩或叉车的货叉插入钢丝绳3、钢丝绳应储存的凉爽，干燥的仓库内，且不应与地面接触。

钢丝绳决不允许储存在易受化学烟雾，蒸汽或其他腐蚀剂侵袭的场所。

储存的钢丝绳应定期检查，如有必要，应对钢丝绳包扎。

如果户外储藏不可避免，则钢丝绳应加以覆盖以免湿气导致锈蚀。

如果钢丝绳要储存较长的时间，不建议将工字轮堆叠在一起，这将使得木质工字轮缓慢受潮，水分渗入到钢丝绳中间，导致钢丝绳被氧化锈蚀。

长度超过30m的钢丝绳应在卷盘上储存。

4、钢丝绳直径测量允许偏差和不圆度。

对于重要用途的钢丝绳，钢丝绳实测直径偏差为：圆股0—0.5%；异形股0—0.6%；钢丝绳的不圆度应不大于钢丝绳公称直径的4%（参考国标:GB8918—2006，重要用途钢丝绳）。

5、钢丝绳直径测量。

测量钢丝绳直径应用带有宽钳口的游标卡尺。

钳口的宽度要足以跨越两个相邻的股。

测量应在无张力的情况下，于距离钢丝绳端头15m外的直线部位上进行，在相距至少1m的两截面上，并在同一截面相互垂直的方向上测取两个数值。

四个测量结果的算术平均值作为钢丝绳的实测直径。

同一截面测量的最大差值与钢丝绳的公称直径之比为不圆度，应符合2.4的规定。

在有争议的情况下，钢丝绳的直径测量可在不超过钢丝绳最小破断拉力5%的符合下进行。

二、安装1、卷盘或绳卷展开当钢丝绳从卷盘或绳卷展开时，应采取各种措施避免绳的扭转或降低钢丝绳的扭转程度。

因为钢丝绳扭转可能在绳内产生结环，扭结或弯曲的状况。

为避免发生这种状况，对钢丝绳应采取保持张紧呈直线状态的措施。

因旋转中的钢丝绳卷盘具有很大的惯性，故对此需要进行控制使钢丝绳按顺序缓慢地释放出来。

电梯保养维修作业指导书5.1清洁保养5.1.1电梯设备责任人每天巡检机房环境温度(机房温度不能超过40℃)、电机运行情况、厅门地坎、扶梯踏板、扶手和轿厢、轿厢门光控感应器、轿厢内招援对讲、轿厢通风、摄像监控镜头动作情况，发现异常及时处理。

5.1.2电梯设备责任人每周清洁电梯轿顶、底坑和机房各一次，做到无积尘、无油污。

5.2检查工作5.2.1每周检查轿厢门光控感应器、安全触板开关是否灵活，听接触器衔铁动作时声音是否异常、变频器（或大功率模块）里冷却风机工作是否正常。

5.2.2每半个月对各安全装置进行清洁检查、调整；重点检查厅、轿门门锁电气和机械部分、轿厢门刀与厅门踏板距离是否在5____10mm之间。

5.2.3每月检查电磁制动器的间隙、制动器铁芯是否灵活、选层器、限速器接线端、接线和各有关控制点情况及导轨油杯里的油质，检查对重装置和补偿链；液压式缓冲器缓冲越层标准为150____4mm，弹簧缓冲器缓冲越层标准为2____350mm。

5.2.4每季检查各滚动导靴、抱闸闸皮、扶梯链条、齿轮的磨损情况，磨损严重的需更换。

5.2.5每季检查并紧固轿顶锥套头、锁钉，清洁安全钳嘴的杂物、检查安全钳楔块距导轨的间隙是否在2____3mm之间。

5.2.6检查各钢丝绳张力是否平衡、平层标识是否完好，或有无破损现象。

5.2.7每年___月份对导轨夹块螺丝进行检查紧固，检查各缆绳及补偿链条损蚀情况，检查扶梯各踏板固定螺丝、主链条、齿轮螺丝的松紧程度，并紧固或更换。

5.2.8每年___月份检查各机械安全装置、电气设备(包括外壳接地等)绝缘情况，检查控制柜所有接触器、继电器的触头。

___日常检查时应依据以下标准：5.2.9.1层门地坎与轿门地坎的高度差为05MM5.2.9.2制动器间隙不超过0.7MM，制动时接触面积应达到___%5.2.9.3减速箱油温不超过___度，轴承稳升不得超过___度5.2.9.4钢丝绳出现断股或磨损超过___%时应予以报废5.2.9.5控制柜内接触器、继电器触头如有灼迹、拉毛等现象要更换或修复5.2.9.6电梯动力回路绝缘电阻不小于0.5兆欧5.2.9.7两主导轨垂直度偏差不超过2MM5.3加油工作5.3.1每月检查各活动部件润滑情况。

3.4 钢丝绳的保养钢丝绳应进行定期检查每根所受的拉力是否一致，相互差值在5沖内，钢丝绳表面应保持清洁，若绳芯渗出的润滑油过多导致其表面积聚并粘有粉尘等杂物时，要进行钢丝绳清洗，一般为一年洗一次。

当钢丝绳使用时间较长而绳芯油耗尽时，钢丝绳表面会因干燥而出现锈积,在保养过程中应用少量机油涂其表面。

（钢丝绳报废标准见附件）1:通知用户，该梯将进入保养状态。

2:在基站轿箱和顶楼放置护栏。

3:将电梯运行到顶楼，确定门关上，再进入机房把电梯设为检修状态。

4:用毛巾把钢丝绳表面浸湿。

5:用钢丝刷把污物刷起。

6：重新用毛巾擦除钢丝绳表面被刷起的污物。

使用煤油时要注意环境卫生和防火安全，用钢丝刷正反擦洗7:由另一人用检修运行一段距离停下。

8:重新开始该段钢丝绳的清洗。

9 :钢丝绳洗干净后，可在钢丝绳表面少许加点32#机油。

以防止今后钢丝绳干燥，引起钢丝绳与曳引轮的干磨。

将轿箱置于离进道1/3 或梯井的3/4距离,（人站在轿顶）用10到15公注:栏更没斤的弹簧称比较每根钢丝绳张力的差异，并以中间张力为准，调整其松紧程度•电梯曳引轮钢丝绳更换标准1.若钢丝绳表面或腐蚀占直径的百分比为零，但断丝根数达到表中对应数字时应更换.2:若钢丝绳表面磨损或腐蚀占直径的百分比为30%,即使断丝为零也应换,,3:若钢丝绳表面磨损或腐蚀占直径的百分比已经达到，而对应的断丝数达到者,不更换.4:若钢丝绳出现断股时，应更换.附件。

4.2 电梯保养要求4.2.1 维护修理前的安全准备工作：a.轿厢内或入口的明显处应挂有“维修停用”标牌。

b.让无关人员离开轿厢或其他检修工作场地，关好厅门；不能关闭厅门时，需用合适的护栏挡住入口处。

c.检修电气设备时，一般应切断电源，或采取其他适当安全措施。

d.一个人在轿顶做检修工作时，必须按下轿顶的检修急停按钮，关好厅门，在操作盘上挂的警示牌。

4.2.2检修过程中的安全注意事项：a.给转动部位加油、清洗或观察钢丝绳的磨损情况时，必须关闭电梯。

b.人在轿顶上工作时，应站立在牢固的位置，脚下不得有油污，以防滑倒。

c.人在轿顶上准备开动电梯以观察有关电梯部件工作情况时，必须牢牢握住轿厢绳头板、轿顶横梁等机件，不能握住钢丝绳，并注意整个身体置于轿厢外框尺寸之内，防止被其他部件碰伤。

需由轿内的司机或维修人员开电梯时，要交代和配合好，未经许可不准开动电梯。

b.禁止在井道内和轿顶上吸烟。

c.检修电气部件时，应尽可能避免带电操作或难以在完全切断电源的情况下操作，预防触电，并有主持和助手协同进行，应注意防止电梯突然启动运行。

d.使用的手灯必须具有带护罩的、电压为36V以下安全电压。

e.严禁维修人员站在井道外探身到井道内，以及两只脚分别在轿厢顶与厅门上坎之间或厅门上坎与轿厢板之间进行长时间的检修操作。

f.进入底坑后，应将底坑检视灯箱上的急停开关或限速涨紧装置的断绳开关断开。

５乘坐电梯须知5.1 学龄前儿童及其他无民事行为能力人员须由成人陪同乘梯。

5.2 电梯内请勿打闹嬉戏。

5.3 发生火警时，请勿乘用电梯。

5.4 电梯内请勿吸烟。

5.5 请利用明示的电梯开关，禁止强行扒启及冲撞电梯门。

5.6 本电梯限乘人，警铃响起请自动减员，以免发生危险。

5.7 电梯出现故障时，请按故障电话按钮，通知维修人员，听从电话指挥，安全离开梯内。

5.8 禁止使用电梯运送超长超大货物。

６电梯运行规范6.1电梯必须按照电梯维修保养制度进行日检查、周保养、月保养、季保养、年保养和检验（必须进行经政府相关质量监督检验部门检验合格），定期进行易损件的检查和更换。

电梯钢丝绳的日常保养
1、由于钢丝绳是由多根钢丝组成（例如：8*19S结构钢丝绳由152跟钢丝组成），在工作状态下，钢丝绳的弯曲所产生的钢丝相对滑移会产生很大的摩擦力，钢丝绳专用润滑脂能在保证钢丝绳与曳引轮摩擦力的前提下减少钢丝之间的摩擦力，有效延长钢丝绳的使用寿命。

2、所有布顿（天津）钢丝绳有限公司生产的钢丝绳均已经过特殊的喷涂工艺进行的初始润滑，所有钢丝表面都覆盖着润滑层，如在安装后对钢丝绳表面进行了清理，须及时对钢丝绳进行后润滑。

3、要定期对钢丝绳表面进行清理维护（如半年或运行10万次，视使用环境、频率而增减），在清理维护中不应用清洗剂一类的液体对钢丝绳进行清洗，否则会影响绳芯中的油脂含量及油脂成份，进而影响到钢丝绳的正常使用。

4、在清理维护钢丝绳时应使用毛刷、棉纱、压缩空气等对钢丝绳的表面进行清理，在钢丝绳清理干净后，要用钢丝绳专用润滑脂及时对钢丝绳表面进行适量涂油处理。

5、过量的润滑会使钢丝绳与曳引轮之间的摩擦力得不到保证，钢丝绳表面油脂应薄而均匀（根据各公司对油脂要求，涂量不一）。

切记：电梯用钢丝绳不可在无油的状态下使用，不经润滑的钢丝绳会严重影响钢丝绳和曳引轮的寿命。

1.目的确保电梯技术性能处于安全、良好状态，保证电梯的正常运行。

2.范围适用于物业服务中心电梯的管理。

3.职责3.1行政部不定期检查各物业服务中心电梯保养情况及相关质量记录，对电梯突发故障、大修及重要维修工作进行监督和提供指导。

3.2工程主管负责电梯设备的管理工作，监督外委单位制定维修保养方案，签订维保合同。

3.3电梯管理人员负责电梯设备的日常巡视、应急救人及监督检查维保单位进行检修、故障排除、年检工作。

4.方法及过程控制4.1维修管理制度4. 1. 1监督电梯维保单位严格按照《电梯维修保养计划表》对电梯进行维修、保养，抽查并做好记录。

4. 1. 2 监督维保单位应有两人同时对电梯进行维修保养，两人配合协调，互相提醒，确保安全。

4. 1. 3 每天上、下班时，应巡视电梯，发现问题及时处理。

4. 1. 4 对安全系统做到定期检查，及时配合处理电梯的突发故障，并作好记录。

4. 1. 5 监督电梯维保单位做好电梯的清洁工作，特别对轿厢和厅、轿门地坎的清洁，保证厅、轿门的开、关顺畅。

4. 1.6 协助做好电梯机房的安全防护工作，如机房门窗有损坏时，应及时修复。

4. 1. 7 电梯机房、井道、底坑进水时，应及时配合切断电梯电源，并手动将电梯升到最高层。

4. 1.8 当电梯年检期临近时，协助电梯维保单位对电梯进行年检保养，并根据电梯年检报告，督促维保单位整改不合格项LI。

4. 1.9 妥善保存电梯合格证、限速器、安全钳合格证和电梯年检报告。

4. 1.保管好电梯机械钥匙、操作面板钥匙和机房钥匙。

104.2安全操作要求4. 2. 1 电梯维修人员必须经过国家相关部门的专业培训并取得上岗证后方可上岗工作。

4. 2. 2 开启厅门进入轿厢之前，需注意轿厢是否停在该层。

4. 2. 3 严禁在电梯运行中开启厅门。

4.2.4 电梯因故停用时，必须将轿内照明、风扇开关断开，必要时关断电梯主电源。

4. 2. 5 严禁在正常情况下用检修档来替代正常运行。

钢丝绳维护保养制度一、检修工每天对钢丝绳的任何可见部位进行观察，以便及时发现钢丝绳的损坏与变形，如有异常应及时汇报跟班队干进行处理。

二、机电技术员每周对钢丝绳及相关记录进行一次检查，检查内容如下：1、一般部位检查：检查钢丝绳运动和固定的始末端；检查有锈蚀、腐蚀及疲劳部分的绳段；2 、绳端部位检查：钢丝绳卡本身的变形与磨损、钢丝绳卡有无裂纹、钢丝绳之间是否有产生滑动的可能；绳夹、压板等装置内部和绳端内的断丝及腐蚀情况，确保绳端固定的坚固可靠性。

3、检查疲劳断丝数、磨损量、腐蚀状态、外伤和变形程度。

三、钢丝绳使用、保养注意事项：1、钢丝绳不得被重物辗压、割伤割断，避免与酸碱化合物接触。

2、禁止拖拉、抛掷，使用中不准超负荷，不准使钢丝绳发生锐角折曲，不准急剧改变升降速度，避免冲击载荷；3、钢丝绳有铁锈和灰垢时，用钢丝刷刷去并涂油；4、钢丝绳每月涂油一次，涂油时最好用钢丝绳专业油（可以齿轮油代替），再擦去多余的油脂；5、钢丝绳盘好后应放在清洁干燥，无淋水的地方，不得重叠堆置，防止扭伤；井下钢丝绳使用完后要及时回收，绞车上钢丝绳要做好防淋水处理。

6、钢丝绳端部用钢丝扎紧或用熔点低的合金焊牢，也可用铁箍箍紧，以免绳头松散。

7、25T绞车每次拉移变前检查一次，1T绞车每天检查一次，并做好记录。

钢丝绳绳卡安装标准1、钢丝绳卡子数目一般不少于3-5个，卡子的间距应≥钢丝绳径的6倍，最后一个卡子距绳头距离≥140mm卡子的数量根据钢丝绳直径而定，≤10mm设3个，10-20mm设4个，21-26mm 设5个，25-36mm设6个，36-40mm设7个。

2、钢丝绳绳卡应配套使用，绳直径在10mm以下时，绳卡应不少于3个，10-20mm时应不少于4个。

绳卡间距是钢丝绳直径的6-8倍。

绳卡应将鞍座放在受力绳一边，U形卡环放在返回的短绳一边，严禁正反排列。

3、钢丝绳夹头在使用时应注意以下几点：a)选用夹头时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧，容易发生事故。

3.3对重部分保养
对该项目的保养主要是针对对重框架设备和补偿链及其整体卫生等。

下面就该部分的保养介绍如下：
1：对钢丝绳的绳头上的螺母进行松紧检查，其开口销一定要安装。

2：检查对重导靴是否松紧。

用手左右晃动对重框架，注意其晃动间距是否过大。

必要时更换导靴。

3：用扳手对对重直梁上的固定螺丝进行紧固。

4：对对重块的固定架螺丝进行紧固。

5：清洁导向轮表面的卫生，并对轴承加黄油。

另一边有新油渗出才表明油已充满。

6：检查防跳螺丝的松紧。

7：注意该防跳装置与钢丝绳的间隙。

注意该补偿链安装的松紧状况。

8：轿底补偿链安装牢固可靠，二次保护 着挂点应与补偿链挂点分
开固定。

9：二次保护至少用8MM 以上的钢丝绳 和三只夹头固定。
