绝缘安全工器具试验项目周期和要求

绝缘安全工器具试验项目、周期和要求本标准摘自电力安全工作规程（河南省电力公司）豫电安［2005］339号矿用隔爆型PBG40-10（6）/(a、b、c)系列高压真空配电装置 BGP49-6（10）型工频耐压试验PJG-（50-630）/10 (6 )系列一、工频耐压试验：1、试验前，应将三相电压互感器、压敏电阻的高压引线从高压主回路中拆除，高压综合保护装置从插座上拔出。

2、高压主回路的相间，相对地、真空灭弧室的触头断口按下表施加相应电压，历时1min应无击穿与闪络现象。

电缆的试验二、电缆的绝缘电阻测量：对于1kV以下的电缆用1000v兆欧表，1kV以上的电缆用2500v兆欧表。

对护层有绝缘要求的电缆，可用500v兆欧表测量，10（6）kv的电缆一般不应低于100MΩ，1kv以下的电缆一般不应低于50MΩ。

三、10（6）kv电缆的直流耐压试验标准：1、10（6）kv油绝缘电缆的试验电压为电缆额定电压的5倍。

2、10（6）kv橡胶绝缘电缆、朔料绝缘电缆的试验电压为电缆额定电压的倍。

试验持续时间为5min。

五、电缆的泄漏电流测量；一般应在直流耐压过程中于、、倍试验电压下，各停留1min读取泄漏电流值，在倍试验电压下应读取1min和5min泄漏电流值。

六、电缆的泄漏电流三相不平衡系数不能大于2。

对于泄漏电流小于10µA的10kv及以下电缆，不平衡系数不作规定。

本标准摘自«河南省用电单位电气设备检修规程»接地电阻测试1、接地网上任一保护接地测得电阻不得超过2Ω。

2、移动或手持式接地电阻不得超过1Ω。

3、变压器接地装置的接地电阻容量在100kvA及以上的不大于4Ω，100kvA以下时不大于10Ω。

4、避雷器接地电阻不得大于10Ω。

5、主接地极设置在水仓内，各设一块，面积不小于0.75m²、厚度不小于5mm的耐腐蚀钢板制成。

6、连接主接地极的接地母线，应采用截面不小于50mm²的铜线或截面积不小于100mm²的镀锌铁线、或厚度不小于4mm截面积不小于100mm²的扁铁。

电力试验：35kv及以下绝缘安全工器具试验项目、周期和要求
绝缘工器具包括验电器、接地线、保安线、绝缘杆、核相器、绝缘胶垫、绝缘靴、绝缘手套、导电鞋等，它们作为可操作电力系统的工具使用，那么它们在日常使用中需要做哪些检查以及检查周期和要求呢？
时基电力是电力预防性试验设备的制造厂家，提供安全工器具的设备及技术规范，下面总结几点试验的周期时间要求表仅供参考：1008C

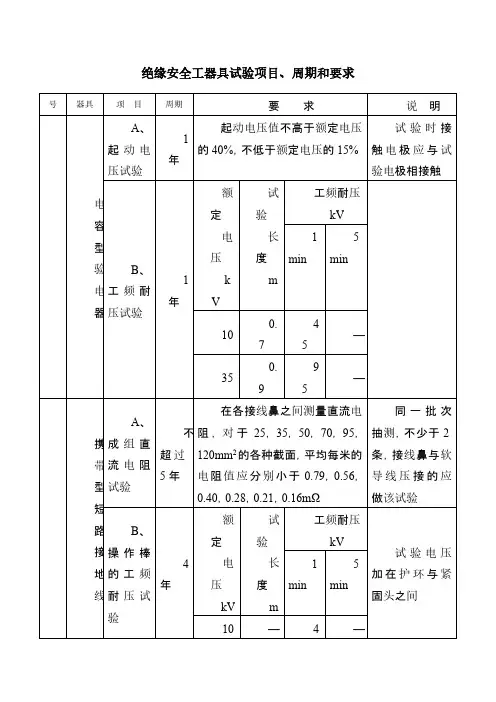

绝缘安全工器具试验项目、周期和要求（表一）
下图是绝缘杆、核相器的试验周期时间，涉及电压等级为35kv及以下，绝缘杆根据电压等级不同，单节长度不同，试验时注意控制好对地安全距离，如果数量比较多可同时对多根进行绝缘性检查，对于测量不合格的情况应分开逐一排查，
保证试验的真实性。

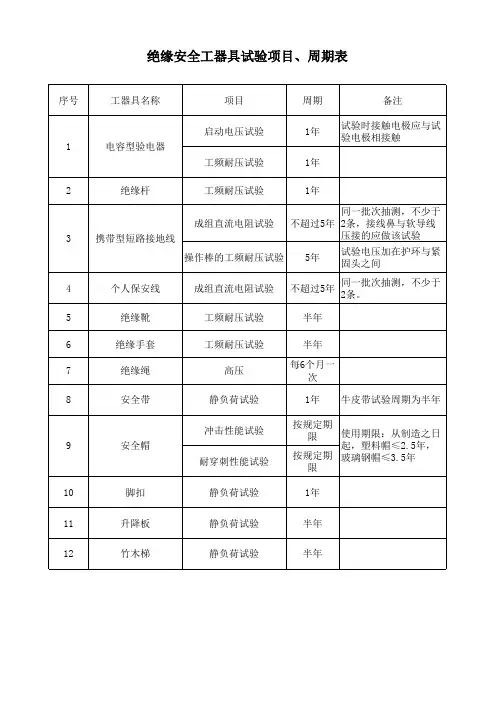

绝缘安全工器具试验项目、周期和要求（表二）
35kv及以下绝缘安全工器具试验设备
对于工频耐压建议选用油浸式试验变压器测量，操作简单，皮实耐用，不同的试验类型应选择合适的夹具，单一种夹具是无法完成所有的试验项目，比如绝缘靴手套的夹具就是专用夹具，对于专用性较强的建议您直接购买。

问：我们单位有交直流油浸式试验变压器可以用吗？
可以，如果您有设备且符合技术规范就可以直接使用，使用方法与交流试验变压器类似，交直流试验变压器与交流试验变压器多了一个内置硅堆，使用时只需要将短路杆拧紧，让内置硅堆短路，输出即为交流电压，否则输出为直流电压，其它接线方式与交流试验变接线保持一致即可。

原文来源：https://电缆故障测试仪厂家。

安全工器具试验标准及周期表、绝缘工器具试验标准
位2009年。

线路用接地线按新试验期限第一次送检时间：城郊分局、局直属单位2006年；各县市局2007年；
2.线路用接地线仍用M代码表示；变电用接地线新增代码Mb,各单位应在10月底前将变
电用接地线在各自的安全工器具管理软件上用新代码完成更改工作。

、登高工器具试验标准
注：配电线路带电作业用绝缘安全帽应每年一次做电绝缘工频耐压20kv/3min试验。

三、起重施工用具试验标准
注：配电线路带电作业用绝缘紧线器，绝缘带（绳）按10kv绝缘绳试验标准：1分钟：允许荷重按额定荷重倍。

安全工器具试验标准及周期表 (1)公司绝缘安全工具管理规定 (4)绝缘安全工器具试验项目、周期和要求 (8)安全工器具试验标准及周期表属单位2009年。

线路用接地线按新试验期限第一次送检时间：城郊分局、局直属单位2006年；各县市局2007年；2.线路用接地线仍用M代码表示；变电用接地线新增代码Mb，各单位应在10月底前将变电用接地线在各自的安全工器具管理软件上用新代码完成更改工作。

三、起重施工用具试验标准分钟：允许荷重按额定荷重1.25倍。

公司绝缘安全工具管理规定本规定包含绝缘安全工具的类型、管理职责、存放、报废和购置、检验、使用及注意事项。

1、类型我公司高压电压等级为10KV，故绝缘安全工具等级大于10KV。

基本绝缘安全工具是指能直接操作带电设备，接触或可能接触带电体的工具，如验电器、绝缘杆、接地线等。

1.1验电器是检验高压电气设备、线路是否带有运行电压的装置。

1.2绝缘杆是用于短时间对带电设备进行倒闸操作的绝缘工具。

1.3接地线是用于防止设备、线路突然来电，消除感应电压，放尽剩余电荷的临时接地装置。

1.4辅助绝缘安全工具是指绝缘强度不是承受设备或线路的工作电压，只是用于加强基本绝缘安全工具的保安作用，用以防止接触电压、跨步电压、泄露电流电弧对操作人员的伤害，不能用辅助绝缘安全工具直接接触高压设备带电部分。

如：绝缘手套、绝缘鞋等。

2、管理职责2.1电力车间负责建立<选矿三公司绝缘安全工具检验记录>，做到帐、物相符，试验报告齐全。

2.2使用单位负责绝缘工具保管与日常检查。

发现不合格或超试验周期的应另外存放，做出不准使用的标志，停止使用。

个人安全工具自行保管。

2.3使用单位负责对工作人员进行安全培训，严格执行操作规定，正确使用安全工具，不熟悉使用操作方法的人员不得使用安全工具。

3、存放3.1绝缘杆应架在支架上或悬挂起来，且不得贴墙放置。

3.2验电器应存放在防潮盒或绝缘安全工具存放柜内，置于通风干燥处。

绝缘安全工器具试验项目周期和要求1.绝缘电阻测试：该测试用于测量绝缘材料的电阻值，以评估其绝缘性能。

测试时，将工器具的绝缘部分与导电部分分开，然后施加一定的电压，并测量绝缘部分的电阻值。

2.绝缘耐压试验：该测试用于检测绝缘材料在一定的电压下是否能够承受一定的压力而不破裂或漏电。

测试时，将工器具的绝缘部分放入一个带有电介质的容器中，施加一定的电压，并观察是否有漏电或破裂现象。

3.绝缘耐热测试：该测试用于检测绝缘材料在一定的温度下是否能够保持其绝缘性能。

测试时，将工器具的绝缘部分放入一个恒温箱中，使其暴露在一定的温度下，并观察是否有绝缘性能降低的现象。

4.绝缘耐湿测试：该测试用于检测绝缘材料在一定的湿度下是否能够保持其绝缘性能。

测试时，将工器具的绝缘部分放入一个湿度控制的环境中，并观察是否有漏电或绝缘性能降低的现象。

5.绝缘击穿测试：该测试用于检测绝缘材料在一定的电压下是否会发生击穿现象。

测试时，将工器具的绝缘部分放入一个电介质中，施加逐渐增加的电压，直到绝缘材料发生击穿。

对于绝缘安全工器具试验的要求，主要包括以下几个方面：1.试验应由专业的测试机构或人员进行，确保测试结果的准确性和可靠性。

2.测试设备和仪器应符合相关的国家标准和规定，以确保测试过程的科学性和规范性。

3.测试过程应按照标准的操作流程进行，包括样品的准备、测试方法的选择、测试参数的设置等。

4.测试结果应进行记录和归档，包括样品的基本信息、测试过程的记录和测试结果的分析等。

5.根据测试结果，对绝缘安全工器具进行评估和分类，以确定其是否符合安全标准和要求。

绝缘安全工器具试验的目的是为了确保绝缘工器具在使用过程中能够提供足够的绝缘保护，减少电击和电火灾的风险。

通过定期的试验和检测，可以及时发现和处理工器具的绝缘问题，确保工作场所的人身安全和设备的正常运行。

2、10（6）kv橡胶绝缘电缆、朔料绝缘电缆的试验电压为电缆额
定电压的2.5倍。

试验持续时间为5min。

五、电缆的泄漏电流测量；一般应在直流耐压过程中于0.25、0.5、
0.75倍试验电压下，各停留1min读取泄漏电流值，在1.0倍试
验电压下应读取1min和5min泄漏电流值。

六、电缆的泄漏电流三相不平衡系数不能大于2。

对于泄漏电流小于
10µA的10kv及以下电缆，不平衡系数不作规定。

本标准摘自«河南省用电单位电气设备检修规程»
接地电阻测试
1、接地网上任一保护接地测得电阻不得超过2Ω。

2、移动或手持式接地电阻不得超过1Ω。

3、变压器接地装置的接地电阻容量在100kvA及以上的不大于
4Ω，100kvA以下时不大于10Ω。

4、避雷器接地电阻不得大于10Ω。

5、主接地极设置在水仓内，各设一块，面积不小于0.75m²、厚
度不小于5mm的耐腐蚀钢板制成。

6、连接主接地极的接地母线，应采用截面不小于50mm²的铜线或
截面积不小于100mm²的镀锌铁线、或厚度不小于4mm截面积不
小于100mm²的扁铁。

本标准摘自«河南省用电单位电气设备检修规程»
