聚合物铝电解电容

8个电解电容8个电解电容是一种常见的电子元件，广泛应用于各类电路中。

它们具有容量大、电压稳定、工作可靠等特点，因此在电子领域中得到了广泛应用。

下面将依次介绍这8个电解电容的特点和应用场景。

1. 铝电解电容（Aluminum Electrolytic Capacitor）铝电解电容是最常见的电解电容之一，主要由铝箔和电解液组成。

它具有容量大、电压稳定、成本低廉等特点，广泛应用于电源滤波、功率放大和耦合等电路中。

2. 铁电解电容（Tantalum Electrolytic Capacitor）铁电解电容是一种容量相对较小但工作稳定可靠的电解电容。

它由铁箔和电解液构成，具有体积小、寿命长、温度稳定性好等特点，常用于精密仪器、通信设备和军工领域中。

3. 钽电解电容（Tantalum Electrolytic Capacitor）钽电解电容也是一种容量相对较小的电解电容，由钽箔和电解液构成。

它具有体积小、频率响应好、温度稳定性高等特点，常用于高频电路、音频放大和滤波电路中。

4. 有机电解电容（Organic Electrolytic Capacitor）有机电解电容是一种容量较大、工作稳定的电解电容。

它使用有机溶液作为电解液，具有容量大、体积小、寿命长等特点，广泛应用于电源滤波、电机起动和变频器等电路中。

5. 聚合物电解电容（Polymer Electrolytic Capacitor）聚合物电解电容是一种容量较大、体积小的电解电容。

它使用聚合物溶液作为电解液，具有低ESR、高频响应好、寿命长等特点，常用于高性能音频放大、电源滤波和平板电视等电路中。

6. 固态电解电容（Solid Electrolytic Capacitor）固态电解电容是一种新型的电解电容，它使用固态电解质代替传统的液态电解液。

它具有体积小、寿命长、温度稳定性好等特点，广泛应用于汽车电子、医疗设备和航空航天等领域。

7. 超级电容（Supercapacitor）超级电容是一种容量较小但充放电速度极快的电解电容。

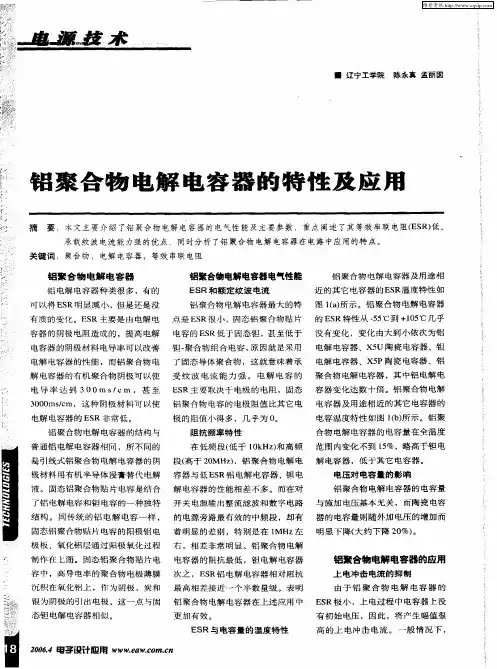

电容器技术交流铝聚合物电解电容器的特性及应用江门市新会三巨电子科技有限公司JIANGMEN XINHUI SANJV ELECTRONIC CO．，LTD．地址：广东省江门市新会区中心南路37号广源大厦B座邮政编码：529100联系电话：0750－8686169 传真：0750－6331711E-Mail: xhsanjv@ 公司网址：铝聚合物电解电容器的特性及应用摘要：本文主要介绍了铝聚合物电解电容器的电气性能及主要参数，重点阐述了其等效串联电阻(ESR)低、承载纹波电流能力强的优点，同时分析了铝聚合物电解电容器在电路中应用的特点。

关键词：聚合物；电解电容器；等效串联电阻铝聚合物电解电容器铝电解电容器种类很多，有的可以将ESR明显减小，但是还是没有质的变化。

ESR主要是由电解电容器的阴极电阻造成的，提高电解电容器的阴极材料电导率可以改善电解电容器的性能，而铝聚合物电解电容器的有机聚合物阴极可以使电导率达到300ms/cm，甚至3000ms/cm，这种阴极材料可以使电解电容器的ESR非常低。

铝聚合物电解电容器的结构与普通铝电解电容器相同，所不同的是引线式铝聚合物电解电容器的阴极材料用有机半导体浸膏替代电解液。

固态铝聚合物贴片电容是结合了铝电解电容和钽电容的一种独特结构。

同传统的铝电解电容一样，固态铝聚合物贴片电容的阳极铝电极板、氧化铝层通过阳极氧化过程制作在上面。

固态铝聚合物贴片电容中，高导电率的聚合物电极薄膜沉积在氧化铝上，作为阴极，炭和银为阴极的引出电极，这一点与固态钽电解电容器相似。

铝聚合物电解电容器电气性能ESR和额定纹波电流铝聚合物电解电容器最大的特点是ESR很小，固态铝聚合物贴片电容的ESR低于固态钽，甚至低于钽-聚合物组合电容，原因就是采用了固态导体聚合物，这就意味着承受纹波电流能力强。

电解电容的ESR主要取决于电极的电阻，固态铝聚合物电容的电极阻值比其它电极的阻值小得多，几乎为0。

聚合物铝电解电容一、介绍聚合物铝电解电容是一种高性能电容器，其主要特点是具有高能量密度、低内阻、长寿命和良好的低温性能。

它被广泛应用于各种电子设备中，如手机、平板电脑、笔记本电脑、数码相机等。

二、原理聚合物铝电解电容的原理与传统的铝电解电容相似，都是利用氧化铝膜作为介质来存储能量。

但是，聚合物铝电解电容在制造过程中添加了一层聚合物薄膜，使得其具有更高的能量密度和更低的内阻。

三、制造工艺1. 选择合适的金属箔材料，如纯铝或铝合金。

2. 在金属箔表面通过化学反应形成氧化铝层。

3. 在氧化铝层上再涂覆一层聚合物薄膜。

4. 将多个金属箔叠加在一起，并通过卷绕或折叠等方式组成一个整体结构。

5. 在整体结构两端连接上导体，并进行封装。

四、优点1. 高能量密度：相较于传统的铝电解电容，聚合物铝电解电容的能量密度更高，可以在体积相同的情况下存储更多的能量。

2. 低内阻：聚合物薄膜的加入使得聚合物铝电解电容具有更低的内阻，可以提供更好的放电性能。

3. 长寿命：由于聚合物薄膜的保护作用，聚合物铝电解电容具有更长的寿命。

4. 良好的低温性能：相较于其他类型的电容器，聚合物铝电解电容在低温环境下仍然可以正常工作。

五、应用1. 手机、平板电脑等消费类产品中，用于存储和平衡设备中产生的高频噪声。

2. 通讯设备中，用于滤波和稳压等功能。

3. 汽车行业中，用于车载音响系统、发动机控制系统等。

4. 工业自动化领域中，用于各种控制系统。

六、总结聚合物铝电解电容是一种高性能、高可靠性、长寿命的电容器。

它具有很多优点，在各种领域都有广泛的应用。

随着科技的不断进步，聚合物铝电解电容的性能和应用范围还将不断扩大。

导电聚合物固体电解质铝电解电容器简介1. 概述导电聚合物固体电解质铝电解电容器是一种新型的高能量密度电容器，它采用导电聚合物固体电解质作为介质，铝作为电极材料。

与传统的电容器相比，导电聚合物固体电解质铝电解电容器具有更高的能量密度、更长的使用寿命和更好的安全性能。

2. 导电聚合物固体电解质的特点•高离子导电性：导电聚合物固体电解质具有良好的离子传导性能，能够有效地输送电荷。

•良好的热稳定性：导电聚合物固体电解质能够在高温环境下保持较好的离子传导性能，不易发生热失控现象。

•较低的电解液损失：相比于传统的液态电解质，导电聚合物固体电解质具有较低的电解液损失，能够提高电容器的使用寿命。

•更好的安全性：导电聚合物固体电解质在受损或过充电的情况下，不会导致电解质泄漏或爆炸等安全事故。

3. 铝电极的优势铝作为电解电容器的电极材料有以下优势：•高比表面积：铝电极具有较高的比表面积，能够提高电容器的电容量。

•良好的电化学稳定性：铝电极能够在较宽的电位窗口下保持良好的电化学稳定性，不易发生氧化或还原反应。

•低成本：铝是一种广泛使用的金属材料，成本较低，有助于降低电容器的制造成本。

4. 导电聚合物固体电解质铝电解电容器的应用导电聚合物固体电解质铝电解电容器在以下领域具有广泛的应用前景：•储能系统：导电聚合物固体电解质铝电解电容器可用于储能系统，提供高能量密度的储能解决方案。

•电动车辆：导电聚合物固体电解质铝电解电容器可作为电动车辆的能量存储设备，提供高性能和长寿命的电源。

•可穿戴设备：导电聚合物固体电解质铝电解电容器的小型化和柔性特性使其适用于可穿戴设备，满足电源需求。

•电子产品：导电聚合物固体电解质铝电解电容器可用于各类电子产品，提供高能量密度和稳定可靠的电源。

5. 结论导电聚合物固体电解质铝电解电容器是一种具有广泛应用前景的新型电容器。

它的特点包括高离子导电性、良好的热稳定性、较低的电解液损失和更好的安全性能。

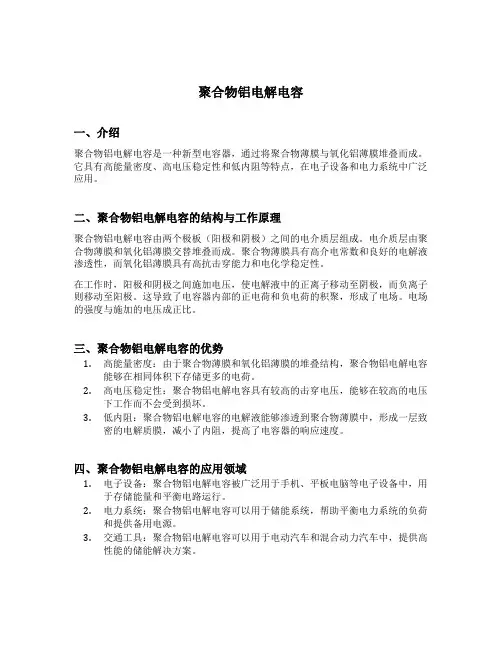

聚合物铝电解电容一、介绍聚合物铝电解电容是一种新型电容器，通过将聚合物薄膜与氧化铝薄膜堆叠而成。

它具有高能量密度、高电压稳定性和低内阻等特点，在电子设备和电力系统中广泛应用。

二、聚合物铝电解电容的结构与工作原理聚合物铝电解电容由两个极板（阳极和阴极）之间的电介质层组成。

电介质层由聚合物薄膜和氧化铝薄膜交替堆叠而成。

聚合物薄膜具有高介电常数和良好的电解液渗透性，而氧化铝薄膜具有高抗击穿能力和电化学稳定性。

在工作时，阳极和阴极之间施加电压，使电解液中的正离子移动至阴极，而负离子则移动至阳极。

这导致了电容器内部的正电荷和负电荷的积聚，形成了电场。

电场的强度与施加的电压成正比。

三、聚合物铝电解电容的优势1.高能量密度：由于聚合物薄膜和氧化铝薄膜的堆叠结构，聚合物铝电解电容能够在相同体积下存储更多的电荷。

2.高电压稳定性：聚合物铝电解电容具有较高的击穿电压，能够在较高的电压下工作而不会受到损坏。

3.低内阻：聚合物铝电解电容的电解液能够渗透到聚合物薄膜中，形成一层致密的电解质膜，减小了内阻，提高了电容器的响应速度。

四、聚合物铝电解电容的应用领域1.电子设备：聚合物铝电解电容被广泛用于手机、平板电脑等电子设备中，用于存储能量和平衡电路运行。

2.电力系统：聚合物铝电解电容可以用于储能系统，帮助平衡电力系统的负荷和提供备用电源。

3.交通工具：聚合物铝电解电容可以用于电动汽车和混合动力汽车中，提供高性能的储能解决方案。

五、聚合物铝电解电容的发展趋势1.提高能量密度：研究人员正在寻找更高能量密度的聚合物材料，以进一步增加聚合物铝电解电容的能量存储能力。

2.提高工作温度范围：目前聚合物铝电解电容的工作温度范围较窄，未来的研究将致力于拓展其工作温度范围，以适应更广泛的应用场景。

3.降低成本：目前聚合物铝电解电容的制造成本较高，未来的研究将致力于降低原材料和生产工艺的成本，以推动其商业化应用。

六、总结聚合物铝电解电容是一种具有高能量密度、高电压稳定性和低内阻等特点的电容器。

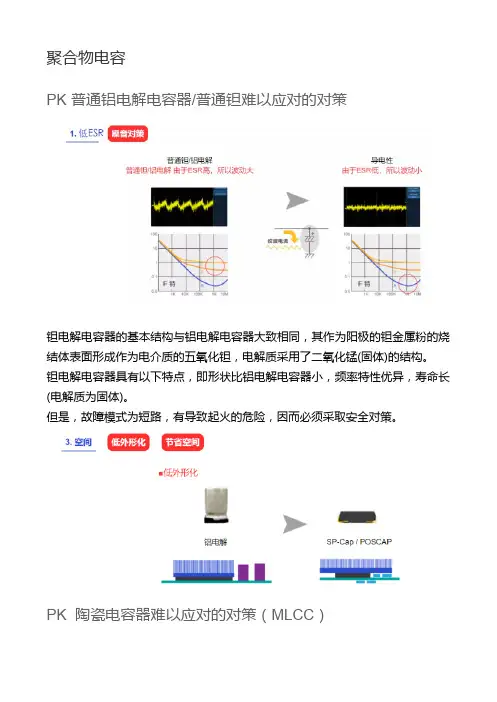

聚合物电容PK 普通铝电解电容器/普通钽难以应对的对策钽电解电容器的基本结构与铝电解电容器大致相同，其作为阳极的钽金属粉的烧结体表面形成作为电介质的五氧化钽，电解质采用了二氧化锰(固体)的结构。

钽电解电容器具有以下特点，即形状比铝电解电容器小，频率特性优异，寿命长(电解质为固体)。

但是，故障模式为短路，有导致起火的危险，因而必须采取安全对策。

PK 陶瓷电容器难以应对的对策（MLCC）MLCC的劣势：因DC偏压、高温或低温使静电容量减少，因而个数增加MLCC会因DC偏压而使得静电容量大大减少，这是已知的MLCC的特性。

此外，高温或低温时静电容量也会减少。

在这个例子中，施加15V的DC电压，静电容量的减少高达80%。

此外，高温或低温时也会减少10%左右。

例如，施加15V的DC电压，将上述电容的减少估计在内需要大约47µF的静电容量，以公称静电容量值的20%为基准确保静电容量足够。

如图中22µF MLCC的情况下，可计算如下：22µF×20%＝4.4µF 47µF÷4.4µF≅10.7个在这个例子中，为了确保电路要求的静电容量47µF，按公称静电容量22µF的MLCC计算，需要总公称静电容量220µF以上、个数在10个以上。

选择静电容量大的MLCC可以减少个数，但一般的耐压25V的片式MLCC，47µF左右就是上限，需要较大的静电容量时，一般采取使用多个价格低廉的小电容MLCC的形式来实现。

对策：用静电容量相对于DC偏压及温度几乎不会变化的导电性聚合物电容器替代导电性聚合物电容器的静电容量几乎不会像MLCC那样因DC偏压及温度而降低。

因此，在这个示例中，10个22µF的MLCC，可以用1个47µF的导电性聚合物电容器替换，通过削减个数可以削减包括实装在内的总成本，有时还可以削减贴装面积。

铝电解电容器介绍电解电容器是指在铝、钽、铌、钛等阀金属（ValveMetal）的表面采用阳极氧化法（AnodicOxidation）生成一薄层氧化物作为电介质，以电解质作为阴极而构成的电容器。

电解电容器的阳极通常采用腐蚀箔或者粉体烧结块结构，其主要特点是单位面积的容量很高，在小型大容量化方面有着其它类电容器无可比拟的优势。

目前工业化生产的电解电容器主要是铝电解电容器（Aluminiumelectrolyt iccapacitor）和钽电解电容器（Tantalumelectrolyticcapacitor）。

铝电解电容器以箔式阳极、电解液阴极为主，外观以圆柱形居多；钽电解电容器采用烧结块阳极，阴极采用半导体材料二氧化锰，外形多为片式（chiptype），适应于S MT技术需求的SMD。

铝电解电容器的结构特点铝电解电容器的芯子是由阳极铝箔、电解纸、阴极铝箔、电解纸等4层重迭卷绕而成；芯子含浸电解液后，用铝壳和胶盖密闭起来构成一个电解电容器。

同其它类型的电容器相比，铝电解电容器在结构上表现出如下明显的特点：（1）铝电解电容器的工作介质为通过阳极氧化的方式在铝箔表面生成一层极薄的三氧化二铝（Al2O3），此氧化物介质层和电容器的阳极结合成一个完整的体系，两者相互依存，不能彼此独立；我们通常所说的电容器，其电极和电介质是彼此独立的。

（2）铝电解电容器的阳极是表面生成Al2O3介质层的铝箔，阴极并非我们习惯上认为的负箔，而是电容器的电解液。

（3）负箔在电解电容器中起电气引出的作用，因为作为电解电容器阴极的电解液无法直接和外电路连接，必须通过另一金属电极和电路的其它部分构成电气通路。

（4）铝电解电容器的阳极铝箔、阴极铝箔通常均为腐蚀铝箔，实际的表面积远远大于其表观表面积，这也是铝质电解电容器通常具有大的电容量的一个原因。

由于采用具有众多微细蚀孔的铝箔，通常需用液态电解质才能更有效地利用其实际电极面积。

（5）由于铝电解电容器的介质氧化膜是采用阳极氧化的方式得到的，且其厚度正比于阳极氧化所施加的电压，所以，从原理上来说，铝质电解电容器的介质层厚度可以人为地精确控制。

聚合物铝电容和聚合物钽电容
聚合物铝电容和聚合物钽电容是两种常见的电容器类型。

它们都是基于聚合物电介质的电容器，与传统的铝电解电容器和钽电解电容器相比，具有更高的电容密度和更长的使用寿命。

聚合物铝电容器常用于高频电路和射频电路中，而聚合物钽电容器则常用于电源电路和消费电子产品中。

聚合物铝电容器的电介质是聚合物薄膜，其优点是具有高介电常数和低损耗角正切值，可以实现更高的电容密度和更低的ESR 值。

此外，聚合物铝电容器还具有良好的温度稳定性和抗漏电性能。

但是，由于其内部结构较为复杂，因此制造成本较高。

聚合物钽电容器的电介质也是聚合物薄膜，但其阳极由钽金属制成。

相比于聚合物铝电容器，聚合物钽电容器具有更高的电容密度和更低的ESR值，而且还具有更好的耐高温性能和更长的使用寿命。

不过，聚合物钽电容器的价格相对较高，且存在着渗漏电流问题，需要注意防范。

总的来说，聚合物铝电容器和聚合物钽电容器在不同的应用场景下具有各自的优势，选择时需要根据具体的电路设计和要求进行考虑。

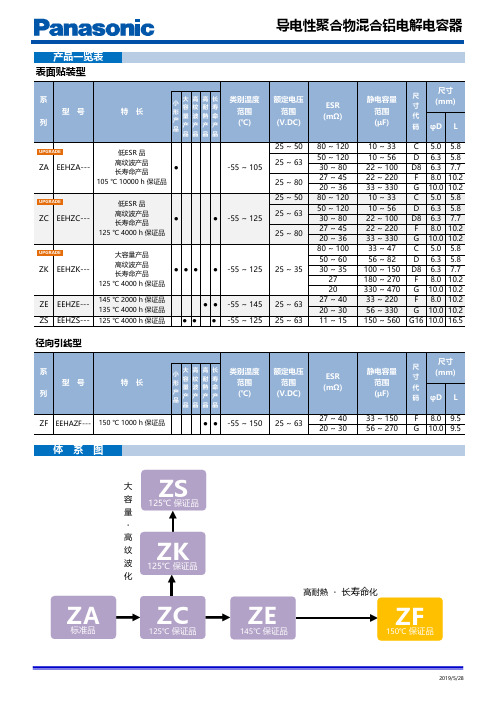

- 1 -。

本公司在更改设计，规格时可能不予事先通知，敬请谅解。

请务必在购买及使用本公司产品前向本公司索要相关技术规格书。

如对产品的安全性有疑义时，请速与本公司联系。

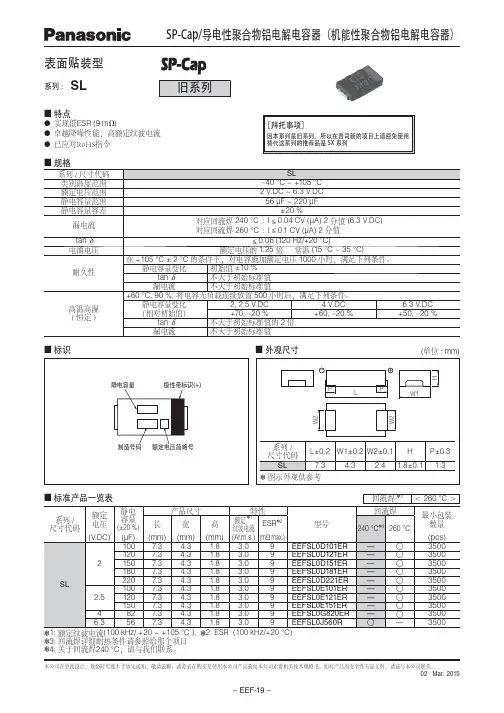

SP-Cap/导电性聚合物铝电解电容器（机能性聚合物铝电解电容器）
