机械制图的基本原则
- 格式:doc
- 大小:18.00 KB
- 文档页数:5
汽车机械制图习题集答案汽车机械制图是汽车工程专业中非常重要的一门课程,它涉及到汽车设计、制造和维修等方面的知识。
学习这门课程需要掌握一定的理论知识,并通过大量的习题来加深对知识的理解和应用。
下面我将为大家提供一些汽车机械制图习题集的答案。
1. 请解释什么是汽车机械制图?汽车机械制图是一种通过图纸和图形的方式来表达和传达汽车零部件的形状、尺寸、位置和装配关系的技术。
它是汽车设计和制造过程中必不可少的一环,能够帮助工程师和技术人员更好地理解和沟通设计意图,确保汽车零部件的准确制造和装配。
2. 什么是汽车机械制图的基本原则?汽车机械制图的基本原则包括:准确性、规范性、简洁性和一致性。
准确性要求图纸上的尺寸、位置和形状等信息与实际零部件一致;规范性要求按照制图标准和规范进行绘制;简洁性要求图纸上的信息简明扼要,易于理解;一致性要求图纸上的符号、线型和文字等要统一,以确保图纸的连贯性和可读性。
3. 请解释汽车机械制图中的常用符号和标记。
汽车机械制图中常用的符号和标记有:直线、圆、圆弧、箭头、尺寸标注、表面质量符号等。
直线用于表示零部件的边界和轮廓;圆和圆弧用于表示零部件的圆形和曲线形状;箭头用于表示尺寸和方向;尺寸标注用于表示零部件的尺寸大小;表面质量符号用于表示零部件的表面加工要求。
4. 请解释汽车机械制图中的视图和投影。
汽车机械制图中的视图是指将三维物体投影到二维平面上的图形。
常用的视图包括主视图、俯视图和侧视图等。
投影是指将三维物体的各个点通过光线投射到二维平面上的过程。
在制图中,通过选择合适的视图和投影方法,能够清晰地表达出零部件的形状和尺寸。
5. 请解释汽车机械制图中的剖视图和细节视图。
汽车机械制图中的剖视图是指将零部件切割或剖开,以显示其内部结构和细节的图形。
剖视图可以帮助工程师和技术人员更好地理解和分析零部件的组成和功能。
细节视图是指将零部件的某个细节或局部放大显示的图形,以便更清楚地表达该细节的形状和尺寸。
机械制图的基本原则一. 图样的基本知识:图样准确地表达物体的形状及技术要求的图,图橛是设计制造工具,机器,仪表等产品和进行建筑工程的重点技术依据,不同的部门对图样有不同的要求,建筑工程使用的称建筑图样,机械工程使用的称机械图样.机械图样按表示物体的大致形状可分为立体图和投影绘制的零件图,立体图立体感强,但不能反映物体的真实形状, 在立体图中为椭员,零件图则利用零件几个方向的视图,再附以要求的尺寸,公差表面粗糙度相应的技术要求等,反应零件的真实形状,大小和技术要求,以满足生产的要求。
1. 图样常用的种类有四种.(1). 零件图: 一台机器由许多零件组成。
(2). 装配图:几种零件组合在一起的情况。
(3).工序图:表示件在生产过程加工步骤和方法的图样.(4). 草图: 手,目测大致比便画也的图样.2. 图线:机械制图中对图线作了详细的规定:粗实线,可见轮廓线,宽B(约0.5~2mm宽)细实线宽b/3, 用在尺寸线,尺寸界线,剖面线,引出线波浪线,b/3 断裂处边界线.虚线. B/3 不可见轮廓线.粗点划线,有特殊要求的线.3. 三视图知识:三视图按看图的视角不同可分为第一角三视图和第三角三视图.(在前苏联,中国,区欧等国使用前苏联标准,使用第一角法,欧美台湾等使用第三角法)如(附图四)因晟铭使用第三角法,若无特别说明,举例皆是第三角法,三视图按视角的方向分前视图,后视图,右视图,上视图,右视图.表达一个零件一般需要前视图,上视图,左视图,合称为三面视图.简称三视图.看图样尺寸初步知识:(1) 主. 俯视图长对正(即长度方向相等)主, 左视图高平齐,俯.左视图宽相等.(2)图样尺寸mm为单位,采用其它单位要注明.(3) 图样中标注尺寸为最后完工尺,否则另加说明.(4) 机件的每一个尺寸一般只标一次.尺寸一般包含尺寸界线,尺寸线,箭头和尺寸四要素,坐标标注一般无尺寸线和箭头.图样大小的规定:图样幅面一般分为: A0 841*1189 A1 594*841 A2 420*594A4 297*420 A5 148*210手写汉字一般采用仿宋体.二. 几何作用:作图方法一般分手工绘图和计算机绘图.手工绘图: 是用图板,丁字尺,三角板,圆规,分规,曲线板,铅笔,等绘制图形.计算机绘图:是用计算机绘图软件在计算机中绘制图形.三. 投影作用:按照横平.竖齐.由观察者完成视图:投影的概念:投影法,一组射线通过物体射向预定平面上得到图形的方法,机械视图一般采用平行投影法.投影是点: 其空间必定是点或线.投影是线: 其空间必定是线或面.投影是面: 其空间必定是面或实体.四. 零件常用表达方法:零件常用有主视图,俯视图,左视图来表达,但对于较复杂的形状,必须附以其它视图才能将零件表达清楚,针对零件的形状特点,视图可采用基本视图,局部视图和旋转视图:1.基本视图包括主视图,右视图,左视图,后视图,俯视图,仰视图. 俯视图长对正,主视图与左视图,右视图高平齐,俯视图与左视图,右视图,仰视图宽相等.2.斜视图: 零件向不平行于任何基本投影面的平面投影所得的视图.旋转视图: 将零件的倾斜部分旋转到与某一基本投影面平行后,再向该投影面投影所得到的视图.局部视图: 将零件的某一部分向基本投影面投影,所得到的视图.剖视图: 假想用剖切平面剖开零件,将外在观察者和割切面之间部分移去,将其余部分向投影面投影所得到图形.常用的剖视图方法有全剖视图,半剖视图,阶梯剖视图.其它表达方法:(1)局部放大法:(2)简化画法:五. 零件图概述:1.零件工作图(简称零件图)是指接指导和检验零件的图样,一张零件图,一般应包括下列内容:一组表达零件形状的图形: 用必要的视图,剖视面及其它规定画法,正确,完整,清晰表达零件各部分结构内外形状.2.一套正确,完整,清晰,合理的尺寸或电子图文件可满足零件制造和检验时全部需要.3.必要的技术要求,例如尺寸公差,热处理等等.填写完整的标题栏: 其中包括零件的名称,图号,数量,材料,图样比例,图样的设计者,绘图人,审核人等内容.( 此可找工程部一图纸说明)零件图上术要求:(1)公差与配合:尺寸公差: 保证规格零件互换性,对有关尺寸规定的允许变动范围.配合: 相互结合的二个零件轴和孔的公差带之间的关系,配合有三种类型,间隙配合,过盈配合,过渡配合.(2)形状和位置公差:经过加工的零件表面,不但有尺寸误差,还会有形状和位置误差,这些误差都会影响零件的装配.(3)表面光洁度,评定加工表面的光滑程度.六. 还有一些轴,齿轮画法,基轴制基孔制基本偏差的选用就不作介绍了.。
浅谈《机械制图》说课《机械制图》是一门重要的工程学科,是应用力学、机械工程和制造工程的基础。
它涉及如何使用图纸和计算机辅助设计工具来设计和制造机械零件、装置和系统。
在这门学科中,我们将学习不同种类的图形和标记,以及如何使用它们来描述各种零件和装置。
该课程的目标是让学生学会使用机械制图的基本知识和技能,以及将其应用于实际的机械设计和制造应用中。
具体而言,该课程将涵盖以下主题:1. 机械制图的基本原则和规范我们将学习机械制图的基本原理和规范,包括如何选择适当的投影方式、标准符号和尺寸标记。
我们还将探讨如何使用计算机辅助设计工具创建和修改机械制图。
2. 零件图在本单元中,我们将学习如何创建零件图。
我们将涵盖平面投影、视图选择、轴侧投影、分解视图、剖视图和标注尺寸等主题。
3. 装配图在本单元中,我们将介绍如何创建装配图。
我们将涵盖装配结构的组成、装配顺序、分解装配图等。
4. 图样制作在本单元中,我们将介绍如何创建图样。
我们将讲解有关图纸标注、刻度和尺寸。
我们还将探讨如何使用各种材料和工具来制作图样,例如薄板和管道的展开图和曲面的展开图等。
5. CAD和CAM技术在本单元中,我们将介绍计算机辅助设计和制造。
我们将涵盖与机械制图相关的CAD 和CAM技术。
我们还将讲解如何使用CAD和CAM软件来创建、编辑、评估和改进机械设计。
总之,机械制图是一门既重要又有趣的学科。
它不仅应用广泛,而且开创性的创新和改进也持续涌现。
在这门课程中,我们将学习如何正确、准确地描述机械零件和装置。
我们将掌握不同的绘图技术和工具,以及如何将它们应用于实际的机械设计和制造应用中。
通过本课程的学习,学生将掌握机械制图的基本知识和技能,为进行机械设计和制造打下坚实的基础。

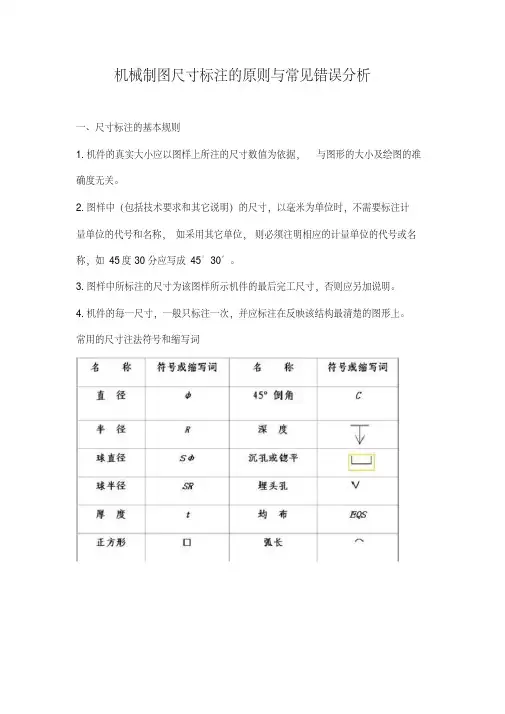

机械制图尺寸标注的原则与常见错误分析
一、尺寸标注的基本规则
1.机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关。
2.图样中(包括技术要求和其它说明)的尺寸,以毫米为单位时,不需要标注计量单位的代号和名称,如采用其它单位,则必须注明相应的计量单位的代号或名称,如45度30分应写成45°30′。
3.图样中所标注的尺寸为该图样所示机件的最后完工尺寸,否则应另加说明。
4.机件的每一尺寸,一般只标注一次,并应标注在反映该结构最清楚的图形上。
常用的尺寸注法符号和缩写词。
第一章制图基本知识与技能第一节机械制图国家标准的基本规定一、图纸幅面和格式1、基本幅面:A0、A1、A2、A3、A4。
要采用国家标准规定的幅面尺寸B×L B:表示图纸的短边L:表示图纸的长边加长幅面:必要时允许采用加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
2、图框格式和尺寸图框:在图纸上必须用粗实线画出图框。
图框有两种格式:留装订边和不留装订边。
同一产品中所以图样均应采用同一种格式。
图框尺寸:不留装订边的图纸,其四周边框的宽度相同(均为e)留装订边的图纸,其装订边宽度一律为25mm,其他三边一致。
3、标题栏和明细栏标题栏一般应位于图纸的右下角。
标题栏中的文字方向为看图方向。
二、比例1、比例的定义:图样中图形与其实物相应要素的线性尺寸之比。
2、比例的种类:原值比例:即1:1;放大比例:如2:1等;缩小比例:如1:2等。
3、选择比例的原则:绘图时尽可能采用原值比例;图样中所注的尺寸数值都是所表达对象的真实大小,与图形比例无关。
三、字体1、基本要求:(1)书写字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。
(2)字体高度(h)的公称尺寸系列为:1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm八种,字体的高度代表字体的号数。
(3)汉字应写成长仿宋体字,并采用规定的简化字,汉字的高度h不应小于3.5mm。
(4)字母和数字分A型和B 型;常采用B型字体。
(5)字母和数字可以写成斜体和直体;斜体向右倾斜,与水平线成75°。
(6)用作指数、分数、极限偏差、注脚等的数字及字母,一般应采用小一号的字体。
(7)同一图样上,只允许选用一种形式的字体。

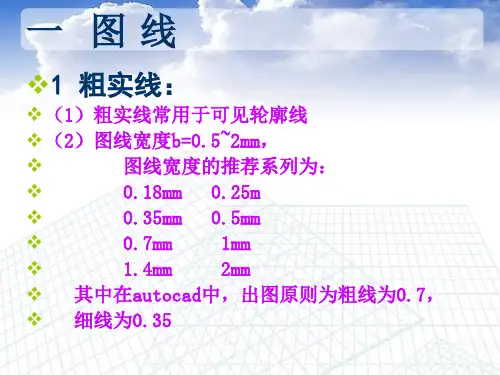

四、图线1、基本线型(9种)粗实线、细实线、粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线。
2、常用线型的使用粗实线:可见轮廓线细实线:尺寸线、尺寸界线、剖面线、过渡线、指引线细虚线:不可见轮廓线细点画线:轴线、对称中心线波浪线,双折线:断裂处边界线3、图线的宽度图线分粗、细两种。
机械制图尺寸标注的原则与常见错误分析一、尺寸标注的基本规则1.机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关。
2.图样中(包括技术要求和其它说明)的尺寸,以毫米为单位时,不需要标注计量单位的代号和名称,如采用其它单位,则必须注明相应的计量单位的代号或名称,如45度30分应写成45°30′。
3.图样中所标注的尺寸为该图样所示机件的最后完工尺寸,否则应另加说明。
4.机件的每一尺寸,一般只标注一次,并应标注在反映该结构最清楚的图形上。
常用的尺寸注法符号和缩写词尺寸界线尺寸界线用来表示所注尺寸的范围。
尺寸界线用细实线绘制,并应由图形的轮廓线、轴线或对称中心线处引出。
也可利用轮廓线、轴线或对称中心线作尺寸界线。
尺寸线尺寸线用来表示尺寸度量的方向。
尺寸线必须用细实线绘在两尺寸界线之间,不能用其它图线代替,不得与其它图线重合或画在其延长线上。
尺寸数字尺寸数字不可被任何图线所通过,当无法避免时,必须将该图线断开。
尺寸数字应按左图所示方向注写,并尽可能避免在图示30°范围内标注尺寸,当无法避免时可按右图的形式标注。
小尺寸注法一些常见孔的标注方法二、零件设计尺寸标注常出现的问题1、尺寸标注不完整、凌乱、漏标和重复标注现象a、零件上的重要尺寸必须直接标出b、避免出现封闭尺寸c、标注尺寸要便于加工和测量2、工件尺寸精度要求较高但并没标注尺寸公差,以致引起加工误差偏大而报废工件。
3、零件技术要求(包括尺寸公差、形位公差、表面粗糙度)的标注规范性4、标题栏欠规范,不够完整,国标一般要有设计及校对的人名与日期,比例、数量、材质、图名图号须完整。
2、标注尺寸要便于加工和测量三、工程图尺寸标法及注意事项(一)、尺寸标注的原则正确、完整、清晰、合理。
(二)、尺寸标注的基本要求(1)物体的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确程度无关。
(2)图样中的尺寸以毫米为单位时,不需注明计量单位的代号或名称,如采用其他单位,则必须注明相应的计量单位的代号或名称。

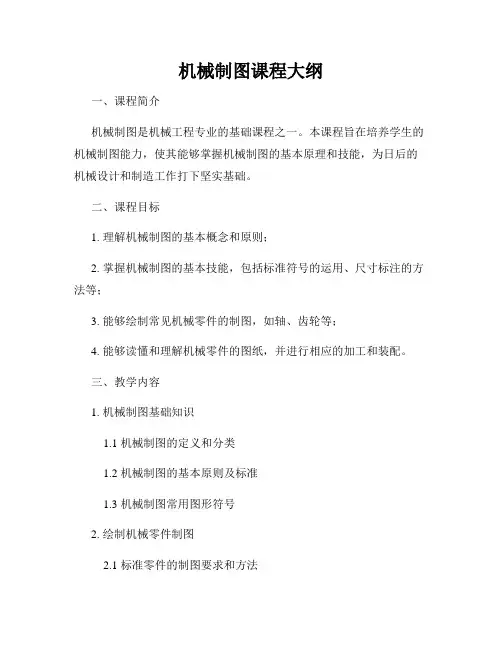

机械制图课程大纲一、课程简介机械制图是机械工程专业的基础课程之一。
本课程旨在培养学生的机械制图能力,使其能够掌握机械制图的基本原理和技能,为日后的机械设计和制造工作打下坚实基础。
二、课程目标1. 理解机械制图的基本概念和原则;2. 掌握机械制图的基本技能,包括标准符号的运用、尺寸标注的方法等;3. 能够绘制常见机械零件的制图,如轴、齿轮等;4. 能够读懂和理解机械零件的图纸,并进行相应的加工和装配。
三、教学内容1. 机械制图基础知识1.1 机械制图的定义和分类1.2 机械制图的基本原则及标准1.3 机械制图常用图形符号2. 绘制机械零件制图2.1 标准零件的制图要求和方法2.2 常见机械零件的制图,如轴、螺纹、键槽等2.3 三维制图软件的应用3. 机械装配图的绘制3.1 装配图的基本要素和规范3.2 装配图的绘制方法3.3 装配图与工程实践的联系和应用4. 机械制图的相关知识4.1 工程图学基础4.2 CAD软件的应用4.3 机械零件的加工工艺四、教学方法本课程采用理论教学和实践操作相结合的教学方法,包括以下几种形式:1. 授课讲解:通过授课讲解机械制图的基本理论和技能;2. 实践操作:进行机械零件的绘制和装配图的制作等实践操作;3. 课堂讨论:组织学生进行讨论,加深对机械制图知识的理解;4. 课外作业:布置相关作业,巩固学生的学习成果。
五、考核方式1. 平时表现:包括课堂参与情况、实践操作能力等;2. 课程作业:完成规定的绘图作业和实践操作任务;3. 期末考试:对学生的机械制图知识进行综合考核。
六、参考教材1. 石万鹏,机械制图与制图软件应用,机械工业出版社;2. 蔡光明,机械制图,高等教育出版社;3. 王金城,机械制图,清华大学出版社。
七、教学进度安排根据学期的长度和教学进度要求,具体教学进度将根据实际情况确定,并在课程开始前向学生发布。
八、课程总结通过学习机械制图课程,学生将掌握机械制图的基本理论和技能,提高机械零件的绘制和装配图的制作能力,为将来的工程实践奠定良好基础。
机械制图习题集丁一答案一、基本概念题1. 机械制图的基本原则是什么?答:机械制图的基本原则包括准确性、清晰性、规范性和标准化。
2. 什么是第一角投影法和第三角投影法?答:第一角投影法是指观察者从物体的正面进行观察,而第三角投影法是指观察者从物体的背面进行观察。
3. 简述三视图的概念。
答:三视图包括主视图、侧视图和俯视图,它们分别从物体的正面、侧面和上面进行观察,以全面展示物体的形状和尺寸。
二、绘图技巧题1. 如何绘制一个简单的直齿轮?答:绘制直齿轮需要确定齿轮的模数、齿数、齿顶圆、齿根圆等参数,然后根据这些参数绘制齿形、齿顶圆和齿根圆。
2. 简述轴测图的绘制方法。
答:轴测图是一种立体图形的投影方法,它通过将物体投影到一个或多个平面上,然后根据一定的比例和角度进行绘制,以获得物体的三维效果。
三、尺寸标注题1. 什么是线性尺寸和角度尺寸?答:线性尺寸是指物体的长度、宽度和高度等一维尺寸;角度尺寸是指物体之间的角度关系,如两个平面或线段之间的夹角。
2. 简述尺寸标注的基本原则。
答:尺寸标注的基本原则包括尺寸线清晰、尺寸数字准确、标注位置合理等。
四、零件图和装配图题1. 零件图和装配图的区别是什么?答:零件图是单个零件的详细表示,包括尺寸、公差、材料等信息;装配图是多个零件组合在一起的表示,展示零件之间的装配关系和连接方式。
2. 如何阅读装配图?答:阅读装配图需要理解各个零件的位置、连接方式和运动关系,同时注意零件之间的配合尺寸和公差要求。
五、综合应用题1. 设计一个简单的机械装置,并绘制其零件图和装配图。
答:设计一个简单的机械装置,例如一个小型升降台,需要绘制其支架、滑轨、升降平台等零件的零件图,以及这些零件如何组装在一起的装配图。
2. 分析一个机械零件的加工工艺,并说明其制图要求。
答:分析机械零件的加工工艺,需要考虑材料选择、加工方法、加工顺序等因素,并在制图中明确标注加工尺寸、公差、热处理要求等。
机械制图单元课教学设计一、教学目标通过本节课的学习,学生应能够:1.理解机械制图的基本概念和原则。
2.熟悉常用的机械制图符号和标注方法。
3.掌握正投影和视图的概念,并能够进行投影和绘制视图。
4.运用机械制图知识解决简单的实际问题。
二、教学内容1.机械制图的概念和原则–机械制图的定义和作用–机械制图的基本原则,如准确性、完整性、简洁性等2.机械制图的符号和标注方法–常用的机械制图符号和标注方法–尺寸标注和公差标注的方法3.正投影和视图的概念–正投影的定义和作用–视图的概念和分类–剖视图的绘制方法4.投影和绘制视图的实例分析–根据给定的三维物体,进行投影和绘制视图的实际案例分析5.机械制图的应用解决实际问题–运用机械制图知识解决简单的实际问题,如平面展开和装配关系等三、教学步骤1.导入环节(5分钟)–通过引入实际问题,引发学生对机械制图的兴趣和认知。
2.知识讲解(20分钟)–分步骤介绍机械制图的基本概念和原则,并解释常用的机械制图符号和标注方法。
3.示范操作(30分钟)–老师示范正投影和视图的绘制方法,让学生跟随进行实操练习。
4.小组合作(20分钟)–学生分组进行机械制图的实例分析,通过合作解决问题,提高团队合作意识和能力。
5.学生展示和讲解(15分钟)–每组学生轮流展示和讲解他们解决的实际问题,让其他学生进行评价和提问。
6.讲评总结(10分钟)–对学生的表现进行总结评价,并澄清和解答学生在学习过程中的疑问。
四、教学工具和资源•讲台和黑板•投影仪和电脑•机械制图教材和参考书籍•纸张、铅笔、直尺、量具等绘图工具五、教学评估1.平时表现评价–学生在课堂上的积极参与程度和合作精神。
–学生完成课堂练习和作业的质量和准确度。
2.考试评价–机械制图技能的应用能力和解决问题的能力。
六、教学延伸1.鼓励学生参加机械设计大赛,提高机械制图和设计能力。
2.鼓励学生阅读相关的机械设计和制图专业书籍,扩充知识面。
3.引导学生进行机械制图软件的学习和应用,提高绘图效率和精度。
机械制图基础知识机械制图是一种用来传达三维机械部件的信息的语言。
它是工程师和生产人员之间的沟通方式,能够确保设计师所描述的机械部件准确、精确地表达出来。
机械制图需要遵循一些基本规则和标准,这些规则和标准确保了制图的可读性和精度。
下面我们将介绍机械制图的基础知识。
一、制图的类型机械制图主要有三种类型:正交投影制图、透视制图和剖视制图。
1. 正交投影制图:正交投影是用垂直于投影面(平面)的平行光线,从不同的方向照射被投影物体,得到的截面的投影,再根据不同的要求,按照不同的标准进行标注。
2. 透视制图:透视制图通过透视变化加入图像中的深度感来展现一个三维物体。
透视图在形态、色彩、色调等方面有着更直观、贴近人们日常生活的特点,是风景画、建筑设计、工业设计的主要图形表达方式。
3. 剖视制图:剖视图通过将物体沿某一平面切割、展示部分或全部内部结构,使设计师可以更好地进行分析和设计。
二、常用的标准为了使机械制图达到一定的规范化和规范化,制定了一些标准:1. 图纸尺寸及边距标准:在图纸上留出边距很重要,面积较大的图样应留出较宽的边距以便于标注,通常为25mm。
各种标准尺寸均有相应的比例折叠尺长,以尺份表示。
2. 线条标准:在机械制图中常用的线宽为0.25、0.35、0.5、0.7和1mm。
各种线条的用途应符合规定礼仪和标准。
3. 剖面标准:切割面为向右上方45度偏移的仰视图,以区别于类似的侧视图。
4. 焊接标准:焊接标准图分为两个部分,第一部分是用于表明切口的焊件规格图,第二部分是表明节点及其规格的焊接连接图。
三、标注的内容机械制图需要进行标注,以说明零件的尺寸、形状和材料。
下面列举一些标注。
1. 尺寸标注:尺寸标注用于确定零件的真实尺寸。
2. 直径标注:用于标注圆盘直径。
3. 半径标注:用于标注圆弧半径。
4. 角度标注:用于标注零件的角度。
5. 螺纹标注:用于标注螺纹的类型和方向。
四、草图的制作草图是机械制图中最基本的要素之一,它代表着零件的形状和尺寸,是从设计师的头脑中产生的想法准确表达的产物。
机械制图构型设计知识点机械制图是指用图形和符号来表达机械零件的构型和工艺要求的技术手段。
在机械设计中,构型设计是非常重要的一环,它直接关系到产品的性能和质量。
本文将介绍几个机械制图构型设计的知识点。
一、构型设计的基本原则为了确保产品的可靠性和经济性,在进行构型设计时需要遵循一些基本原则:1. 以功能需求为导向:构型设计应围绕产品的功能需求展开,确保设计的合理性。
2. 简洁明了:构型设计应尽量简洁明了,避免过度复杂的结构,以提高制造和维修的效率。
3. 材料合理选择:根据产品的性能要求和工艺条件,合理选择材料,确保产品的稳定性和寿命。
4. 强度与刚度:构型设计时要考虑产品的强度和刚度要求,以确保产品在使用过程中不发生变形或断裂。
二、构型设计的要素构型设计的要素包括形状、尺寸、位置、连接和布局等,下面分别介绍这些要素的设计原则:1. 形状设计:合理的形状设计可以提高产品的使用效果和工艺性。
在设计过程中要考虑产品的功能需求和外观要求,确保形状的合理性和美观性。
2. 尺寸设计:尺寸设计要根据产品的功能需求和材料的加工能力确定。
尺寸的确定要考虑产品的使用条件和工艺要求,避免尺寸过大或过小造成问题。
3. 位置设计:位置设计要考虑产品的安装和使用要求,确保各部件的位置关系合理。
同时要考虑到加工和维修的便利性。
4. 连接设计:连接设计要确保连接部位的强度和可靠性。
常用的连接方式有螺纹连接、键连接和焊接等,根据具体情况选用合适的连接方式。
5. 布局设计:布局设计要考虑产品的整体性,合理安排各个部件的位置和数量。
布局的好坏直接影响到产品的性能和使用效果。
三、构型设计的工具在机械制图的构型设计过程中,需要用到一些专业工具来辅助设计,如下所示:1. CAD软件:计算机辅助设计软件可以大大简化和提高构型设计的效率和精度,常用的CAD软件有AutoCAD、SolidWorks等。
2. 三维打印技术:三维打印技术可以将虚拟设计直接转化为实体模型,方便进行产品的样机制造和检验。
21年机械制图练习题一、基本知识部分1. 简述机械制图的基本原则。
3. 机械图样中常用的投影方法有哪些?4. 简述三视图的形成原理及投影规律。
5. 常见的剖视图种类有哪些?分别适用于什么场合?二、图线绘制部分1. 绘制下列图形的直线、圆、圆弧、椭圆等基本图形:a) 正方形b) 矩形c) 直角三角形d) 等边三角形2. 绘制下列图形的公差带:a) 轴承孔b) 轴径a) 齿轮b) 轴承座c) 拉伸弹簧三、尺寸标注部分1. 标注下列图形的尺寸:a) 平面图形(如正方形、矩形、圆等)b) 立体图形(如长方体、圆柱体、圆锥体等)2. 标注下列零件的尺寸及公差:a) 轴承套b) 螺母c) 螺栓四、视图表达部分1. 根据下列立体图形,绘制三视图:a) 长方体b) 圆柱体c) 圆锥体2. 根据下列零件,绘制主视图、俯视图和左视图:a) 轴承座b) 齿轮c) 转轴a) 轴承b) 联轴器c) 齿条五、零件图及装配图部分a) 轴承座b) 轴承盖c) 螺母d) 螺栓a) 轴承座、轴承盖、轴承组成的轴承装置b) 螺母、螺栓、垫圈组成的紧固件六、综合应用部分1. 分析下列机械装置的传动原理,并绘制传动简图:a) 齿轮传动装置b) 带传动装置c) 链传动装置2. 根据下列要求,设计一个简单的机械装置,并绘制零件图及装配图:a) 实现直线运动转换为旋转运动b) 实现旋转运动转换为直线运动c) 实现力的放大与缩小七、标准件与常用件部分1. 列举常用的标准螺纹类型及其特点。
a) 螺栓b) 螺母c) 平键d) 弹簧3. 标注下列常用件的主要尺寸:a) 滚动轴承b) 普通V带轮c) 齿条八、技术要求与标注部分a) 轴承座b) 轴c) 齿轮2. 标注下列零件的表面粗糙度:a) 轴承盖b) 轴承座c) 螺母3. 标注下列零件的形位公差:a) 轴b) 齿轮c) 轴承套九、绘图与CAD操作部分a) 正六边形b) 等腰梯形c) 椭圆a) 轴承座b) 轴承盖c) 螺母a) 轴b) 齿轮c) 联轴器十、机械设计基础部分1. 简述机械设计的基本步骤。

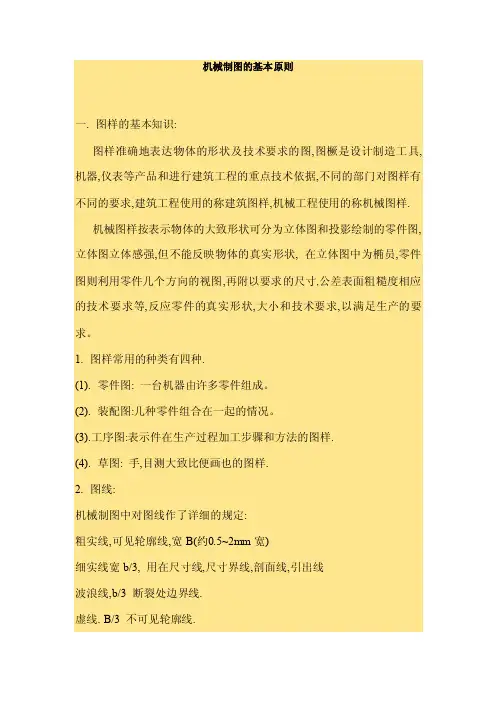

机械制图的基本原则
一. 图样的基本知识:
图样准确地表达物体的形状及技术要求的图,图橛是设计制造工具,机器,仪表等产品和进行建筑工程的重点技术依据,不同的部门对图样有不同的要求,建筑工程使用的称建筑图样,机械工程使用的称机械图样.
机械图样按表示物体的大致形状可分为立体图和投影绘制的零件图,立体图立体感强,但不能反映物体的真实形状, 在立体图中为椭员,零件图则利用零件几个方向的视图,再附以要求的尺寸,公差表面粗糙度相应的技术要求等,反应零件的真实形状,大小和技术要求,以满足生产的要求。
1. 图样常用的种类有四种.
(1). 零件图: 一台机器由许多零件组成。
(2). 装配图:几种零件组合在一起的情况。
(3).工序图:表示件在生产过程加工步骤和方法的图样.
(4). 草图: 手,目测大致比便画也的图样.
2. 图线:
机械制图中对图线作了详细的规定:
粗实线,可见轮廓线,宽B(约0.5~2mm宽)
细实线宽b/3, 用在尺寸线,尺寸界线,剖面线,引出线
波浪线,b/3 断裂处边界线.
虚线. B/3 不可见轮廓线.
粗点划线,有特殊要求的线.
3. 三视图知识:
三视图按看图的视角不同可分为第一角三视图和第三角三视图.(在前苏联,中国,区欧等国使用前苏联标准,使用第一角法,欧美台湾等使用第三角法)如(附图四)因晟铭使用第三角法,若无特别说明,举例皆是第三角法,三视图按视角的方向分前视图,后视图,右视图,上视图,右视图.表达一个零件一般需要前视图,上视图,左视图,合称为三面视图.简称三视图.
看图样尺寸初步知识:
(1) 主. 俯视图长对正(即长度方向相等)
主, 左视图高平齐,
俯.左视图宽相等.
(2)图样尺寸mm为单位,采用其它单位要注明.
(3) 图样中标注尺寸为最后完工尺,否则另加说明.
(4) 机件的每一个尺寸一般只标一次.
尺寸一般包含尺寸界线,尺寸线,箭头和尺寸四要素,坐标标注一般无尺寸线和箭头.
图样大小的规定:
图样幅面一般分为: A0 841*1189 A1 594*841 A2 420*594
A4 297*420 A5 148*210
手写汉字一般采用仿宋体.
二. 几何作用:
作图方法一般分手工绘图和计算机绘图.
手工绘图: 是用图板,丁字尺,三角板,圆规,分规,曲线板,铅笔,等绘制图形.
计算机绘图: 是用计算机绘图软件在计算机中绘制图形.
三. 投影作用:
按照横平.竖齐.由观察者完成视图:
投影的概念: 投影法,一组射线通过物体射向预定平面上得到图形的方法,机械视图一般采用平行投影法.
投影是点: 其空间必定是点或线.
投影是线: 其空间必定是线或面.
投影是面: 其空间必定是面或实体.
四. 零件常用表达方法:
零件常用有主视图,俯视图,左视图来表达,但对于较复杂的形状,必须附以其它视图才能将零件表达清楚,针对零件的形状特点,视图可采用基本视图,局部视图和旋转视图:
1.基本视图包括主视图,右视图,左视图,后视图,俯视图,仰视图. 俯视图长对正,主视图与左视图,右视图高平齐,俯视图与左视图,右视图,仰视图宽相等.
2.斜视图: 零件向不平行于任何基本投影面的平面投影所得的视图.
旋转视图: 将零件的倾斜部分旋转到与某一基本投影面平行后,再向该投影面投影所得到的视图.
局部视图: 将零件的某一部分向基本投影面投影,所得到的视图.
剖视图: 假想用剖切平面剖开零件,将外在观察者和割切面之间部分移
去,将其余部分向投影面投影所得到图形.常用的剖视图方法有全剖视图,半剖视图,阶梯剖视图.
其它表达方法:
(1)局部放大法:
(2)简化画法:
五. 零件图概述:
1.零件工作图(简称零件图)是指接指导和检验零件的图样,一张零件图,一般应包括下列内容:
一组表达零件形状的图形: 用必要的视图,剖视面及其它规定画法,正确,完整,清晰表达零件各部分结构内外形状.
2.一套正确,完整,清晰,合理的尺寸或电子图文件可满足零件制造和检验时全部需要.
3.必要的技术要求,例如尺寸公差,热处理等等.
填写完整的标题栏: 其中包括零件的名称,图号,数量,材料,图样比例,图样的设计者,绘图人,审核人等内容.( 此可找工程部一图纸说明)
零件图上术要求:
(1)公差与配合:
尺寸公差: 保证规格零件互换性,对有关尺寸规定的允许变动范围.
配合: 相互结合的二个零件轴和孔的公差带之间的关系,配合有三种类型,间隙配合,过盈配合,过渡配合.
(2)形状和位置公差:
经过加工的零件表面,不但有尺寸误差,还会有形状和位置误差,这些误差
都会影响零件的装配.
(3)表面光洁度,评定加工表面的光滑程度.
六. 还有一些轴,齿轮画法,基轴制基孔制基本偏差的选用就不作介绍了.。
