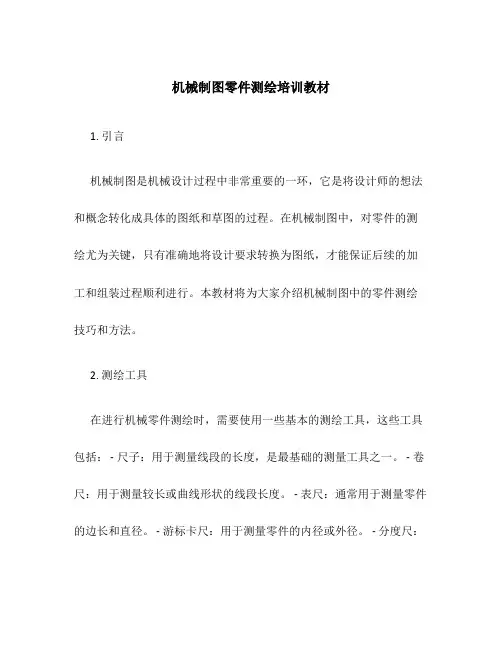

机械制图零件测绘培训教材1. 引言机械制图是机械设计过程中非常重要的一环，它是将设计师的想法和概念转化成具体的图纸和草图的过程。

在机械制图中，对零件的测绘尤为关键，只有准确地将设计要求转换为图纸，才能保证后续的加工和组装过程顺利进行。

本教材将为大家介绍机械制图中的零件测绘技巧和方法。

2. 测绘工具在进行机械零件测绘时，需要使用一些基本的测绘工具，这些工具包括： - 尺子：用于测量线段的长度，是最基础的测量工具之一。

- 卷尺：用于测量较长或曲线形状的线段长度。

- 表尺：通常用于测量零件的边长和直径。

- 游标卡尺：用于测量零件的内径或外径。

- 分度尺：用于测量角度。

- 圆规和普通铅笔：用于画弧和曲线。

- 封线钳和精密平头封线钳：用于固定测量钳位。

3. 零件测绘基础在进行零件测绘之前，需要了解一些基本概念和技巧： ### 3.1 视图投影机械制图中，常用的视图投影方式有正投影和斜投影。

正投影是指将物体沿投影方向垂直投影到一个平面上，而斜投影是指将物体以一定的角度投影到平面上。

3.2 主视图和副视图在零件测绘中，通常需要绘制主视图和副视图。

主视图是指从不同角度观察零件获得的视图，副视图是在主视图的基础上通过平行投影得到的视图。

3.3 标注和尺寸在绘制零件图时，需要标注和标明尺寸，以便后续的加工和装配。

标注可以包括直径、半径、长度、宽度等，并且需要遵循一定的标注规范。

4. 零件测绘步骤进行零件测绘时，通常需要遵循以下步骤： ### 4.1 观察和分析零件首先需要仔细观察和分析零件，了解其形状、尺寸和特征，以便后续的测绘工作。

4.2 绘制主视图根据零件的形状和特征，选择合适的视角绘制主视图，并使用合适的投影方式完成视图的绘制。

4.3 绘制副视图在主视图的基础上，根据需要绘制副视图，并保持其位置与主视图的一致。

4.4 标注和尺寸根据设计要求和标注规范，对零件进行标注和标明尺寸，确保后续的加工和装配不会出现问题。

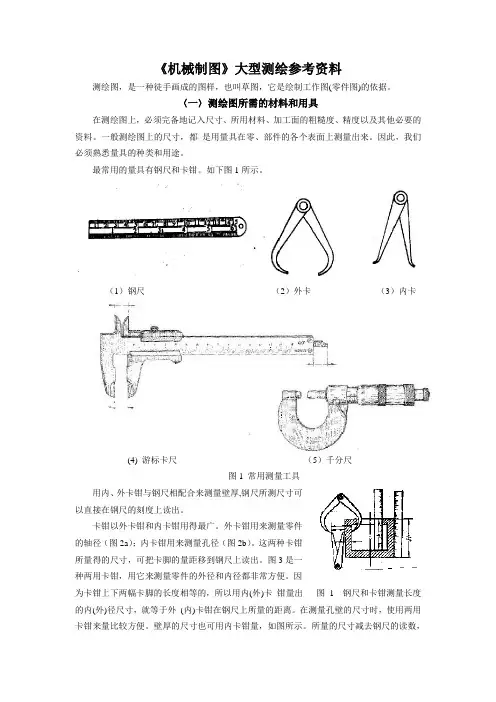

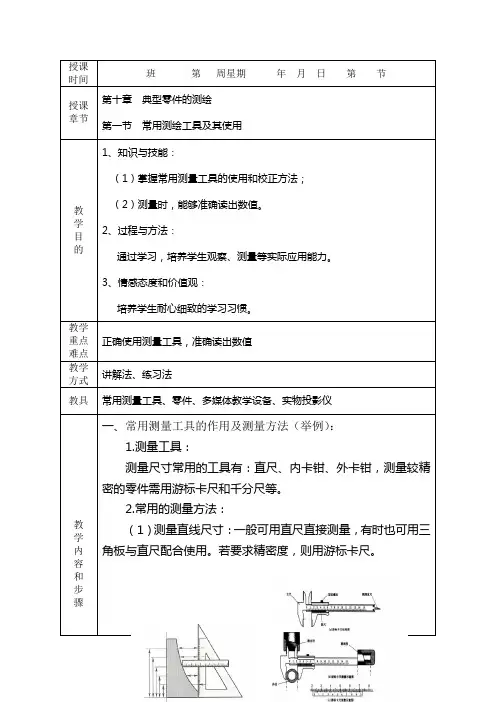

《机械制图》大型测绘参考资料测绘图，是一种徒手画成的图样，也叫草图，它是绘制工作图(零件图)的依据。

〈一〉测绘图所需的材料和用具在测绘图上，必须完备地记入尺寸、所用材料、加工面的粗糙度、精度以及其他必要的资料。

一般测绘图上的尺寸，都是用量具在零、部件的各个表面上测量出来。

因此，我们必须熟悉量具的种类和用途。

最常用的量具有钢尺和卡钳。

如下图1所示。

（1）钢尺（2）外卡（3）内卡(4) 游标卡尺（5）千分尺图1 常用测量工具用内、外卡钳与钢尺相配合来测量壁厚,钢尺所测尺寸可以直接在钢尺的刻度上读出。

卡钳以外卡钳和内卡钳用得最广。

外卡钳用来测量零件的轴径（图2a）；内卡钳用来测量孔径（图2b）。

这两种卡钳所量得的尺寸，可把卡脚的量距移到钢尺上读出。

图3是一种两用卡钳，用它来测量零件的外径和内径都非常方便。

因为卡钳上下两幅卡脚的长度相等的，所以用内(外)卡钳量出图 1 钢尺和卡钳测量长度的内(外)径尺寸，就等于外(内)卡钳在钢尺上所量的距离。

在测量孔壁的尺寸时，使用两用卡钳来量比较方便。

壁厚的尺寸也可用内卡钳量，如图所示。

所量的尺寸减去钢尺的读数，就是壁厚的尺寸。

如图4所示是同边卡钳，一般用来测量塔轮和阶台轴的各段长度；也可用来测量两孔的中心距。

图2 内卡钳与外卡钳测量法图3 两用卡钳图4 同边卡钳以上所说的量具使用及测量方法都比较简单。

但精度不高。

如果要求测量的精度很高，就需要用精密的量具或者卡尺。

如图5是一种常用的公制卡尺（又叫游标卡尺），由钢尺和卡钳联合组成。

这种卡尺有两副卡脚（量脚），下方的卡脚用来测量零件的厚度和外径等，上方的卡脚除了能测量零件的外径外，还可以用来测量零件的内径或沟槽的宽窄。

卡尺主尺图5 游标卡尺的刻度为，每厘米刻成10格，每格1毫米；副尺〈2〉（又叫游标尺）的全长等于主尺9格的长度，也就是说每一格等于1/10 *9=0.9毫米。

所以，这种卡心能够很准确地读出1-0.9=0.1毫米的精确度。

可编辑修改精选全文完整版第一章制图的基本知识和技能§1-1 国家标准《技术制图》和《机械制图》的一般规定前面我们讲了，图样是工程界的交流语言，为了便于指导生产和技术交流，国家标准对图样上的有关内容作出了统一的规定。

本节中我们将学习五个基础制图标准：图幅格式、比例、字体、图线、尺寸注法。

补充知识：1．技术标准是工程技术界的共同语言，是准绳和法规，每个技术工作人员都必须掌握并遵守。

2．经常看到的制图标准集：《机械制图》——机械专业制图标准《技术制图》——基础技术标准3．标准代号：GB/T 指“国家标准/推荐”JB 指“机械行业标准”标准代号后数字表示该标准的编号（顺序号），其后跟年代号。

例：GB/T 14698—1993表示该标准是国家推荐性标准，是国家第14698个标准，其发布时间为1993年。

有时标准号后带小数点，表示系列标准的分号。

一． 图纸幅面和格式（GB/T 14689—1993） 1．图幅加长图幅：按基本图幅的短边成整数倍增加。

2．图框格式从是否装订来看可分为以下两种格式：留装订边：装订边宽为a ，其余留边宽度为c 。

不留装订边：各边均为e 。

注：不论哪种格式，均应用粗实线画出图框线和标题栏边框。

（P8）3．标题栏的方位及格式{1） 图纸格式和标题栏的方位X 型——又称横式，标题栏长边∥图纸长边——A0~A3 Y 型——又称竖式，标题栏长边⊥图纸长边——A4标题栏的位置：图纸的右下角。

为了利用预先印制的图纸，允许将X 型图纸的短边置于水平或将Y 型图纸的长边置于水平使用，但此时应在图纸上标明看图方向（方向符号）。

——看图方向与标题栏的方向一致为了使图样复制和缩微摄影时定位方便，应在各边长的中点处分别画出对中符号。

2） 标题栏的格式GB10609.1-89规定标题栏应包含四个区：更改区、签字区、名称代号区、其他区。

标题栏的格式可以由各单位自定。

标题栏的长度一般为180或140。

机械制图基本知识讲义（详细）一：机械制图基本知识：1：零件尺寸的读数及测量：车间测量零件尺寸的基本工具：卷尺和游标卡尺。

1.1：卷尺一格的距离为1mm .1.2：游标卡尺的读数方法。

1.2.1以10分游标卡尺的读数为列：正确读法：分三个步骤1. 先读主尺的刻度值, 精密度为 1 mm 附尺“0”刻度位於主尺刻度“13” 与“14” 之间, 所以主尺刻度为 13 mm2. 再看附尺与主尺重叠的刻度. 精密度为 0.1 mm（附尺右下角标注）附尺上“4”刻度与主尺重叠, 所以附尺刻度為 0.1X4=0.4 mm3. 將主尺与附尺数值相加上面刻度代表 13.4 mm所以该游标卡尺的读数为：13.4mm.1.2.2游标卡尺的归零。

1.3 简单说明标注了尺寸公差的零件的合格尺寸的读法：钣金零件的尺寸标注了公差后的合格尺寸读数。

通过以下几个例子来具体讲解。

例如1：，它的意思表示如下：＋0.3表示取上公差。

-0.5标识取下公差。

故合格尺寸为：80-0.5到80 0.3 即79.5到80.3为合格尺寸。

再如2：，它的意思表示合格尺寸在64-0.5到64 0.5之间。

即：63.5到64.5为合格尺寸。

其它尺寸读法类推。

1.4下面为一份图纸的标题栏内容。

标题栏位于图框的右下角，零件的名称、图号、设计者、材料等都要在标题栏里表达清楚。

2：机械制图知识及对照图纸，翻转零件的快捷识图法：2.1机械图概念：产品或机械设备在设计、制造、检验、安装等过程中所使用的工程图样总称为机械制造图，简称机械图，它是工业生产中必不可少的技术文件。

2.2要看懂机械图样，首先要看懂图样中的视图，因为它表达了物体的形状。

要了解视图是怎样形成的，就必须先认识一下投影。

投影需要有光源、投射线、物体和投影面四个条件才能得到。

太阳照射树木，阳光在地面上投下了树木的影子，这其中，太阳叫做光源，太阳的光线叫做投射线，受光线照射的树木叫做物体，出现影子的地面叫做投影面，投影面上的影子即投影。

第一章制图基本知识与技能第一节机械制图国家标准的基本规定一、图纸幅面和格式1、基本幅面：A0、A1、A2、A3、A4。

要采用国家标准规定的幅面尺寸B×L B：表示图纸的短边L：表示图纸的长边加长幅面：必要时允许采用加长幅面。

加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。

2、图框格式和尺寸图框：在图纸上必须用粗实线画出图框。

图框有两种格式：留装订边和不留装订边。

同一产品中所以图样均应采用同一种格式。

图框尺寸：不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。

3、标题栏和明细栏标题栏一般应位于图纸的右下角。

标题栏中的文字方向为看图方向。

二、比例1、比例的定义：图样中图形与其实物相应要素的线性尺寸之比。

2、比例的种类：原值比例：即1:1；放大比例：如2:1等；缩小比例：如1:2等。

3、选择比例的原则：绘图时尽可能采用原值比例；图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关。

三、字体1、基本要求：（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。

（2）字体高度（h）的公称尺寸系列为：1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm八种，字体的高度代表字体的号数。

（3）汉字应写成长仿宋体字，并采用规定的简化字，汉字的高度h不应小于3.5mm。

（4）字母和数字分A型和B 型；常采用B型字体。

（5）字母和数字可以写成斜体和直体；斜体向右倾斜，与水平线成75°。

（6）用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。

（7）同一图样上，只允许选用一种形式的字体。

四、图线1、基本线型（9种）粗实线、细实线、粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线。

2、常用线型的使用粗实线：可见轮廓线细实线：尺寸线、尺寸界线、剖面线、过渡线、指引线细虚线：不可见轮廓线细点画线：轴线、对称中心线波浪线，双折线：断裂处边界线3、图线的宽度图线分粗、细两种。
