下载文档原格式
编号：CZ-GC-09178( 操作规程)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑碳硫高速分析仪操作规程Operating procedures for high speed carbon sulfur analyzer碳硫高速分析仪操作规程操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。
忽视操作规程在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重的会危及生命安全，造成终身无法弥补遗憾。
一、用途：TP－CS3D型微机碳硫分析仪用于对钢、铁及其它材料中碳、硫元素的定量分析，其中测碳采用气体容量法；测硫采用碘量法。
二、检测目的通过原材料进厂后对其所含的碳硫元素进行定量分析，为产品质量作保证。
三、仪器仪表1、TP－CS3D型碳硫高速分析仪2、TG-328A型机械加码分析天平四、操作方法1.溶液的配制⑴水准瓶溶液：1000ml蒸馏水中加入10ml浓硫酸。
⑵贮气瓶溶液：1000ml蒸馏水中加入300～400g氢氧化钾。
⑶滴定瓶。
A溶液：用天平称取碘2g，置于烧杯中，加少量蒸馏水，称碘化钾20g分批加入，使碘全部溶解。
B溶液：用天平称淀粉2g加入100ml煮沸的蒸馏水中，继续煮沸2～3分钟后冷却。
将A、B两种溶液混合，用蒸馏水稀释至5000ml，摇匀。
（将A、B两种溶液混合，用蒸馏水稀释至500ml，摇匀。
用时取50ml 加500ml水。
2.电路连接⑴分析箱及程控箱的三芯插座接电源（AC220V），其中地线应良好接地。
⑵程控箱上的二芯插头座与电弧炉上的二芯插座相接，用于控制电弧炉自动引弧（用管式炉时不用连接）。
⑶程控箱上的“分析箱”二十五芯插头座与分析箱二十五芯插头座相连，用于分析程序的控制。
碳硫分析仪器安全操作规程一、前言随着科技的发展，化学实验室的仪器设备逐渐多样化，碳硫分析仪作为一款常见的测试仪器，在科研和生产实验中被广泛使用。
然而，仪器在使用时也会存在一定的危险性，操作不当容易导致事故发生。
因此，为了保证人身安全和实验顺利进行，编写本《碳硫分析仪器安全操作规程》。
二、安全操作规程1. 仪器的操作前，必须确认电源插头的接地情况是否合格，电源电压是否符合所需求。
2. 仪器放置位置要在安全的场所，避免阳光直射或潮湿环境。
3. 在启动设备前，确定仪器设备的电源电压及电流是否符合操作标准。
对于手动更换操作杆等内部组件的工作，需要把设备的电源拔掉。
4. 在仪器工作过程中，不得用手触及试样和试样盒，以免导致烧伤。
5. 操作人员必须按照操作流程进行操作，不得随意更改设备的工作程序、参数等内容。
6. 确保仪器的样品流路通畅、密封完好、各部位垢积少。
7. 在仪器加热过程中，不可离开仪器。
所有操作都必须在视线范围内进行，防止仪器过热造成火灾。
8. 在仪器完成测试后，待仪器正常关闭后方可安全关闭电源。
9. 维修和保养仪器时，必须在专业人士的指导下进行操作。
10. 无法正确处理发生在操作过程中的芯片故障等异常情况时，应立即关闭电源并找到工作人员进行排查和处理。
三、总结在科技日新月异的今天，人们对碳硫分析仪的使用需要更为谨慎和安全。
本《碳硫分析仪器安全操作规程》的制定旨在规范操作流程，保证工作人员在工作时的安全。
因此，在使用碳硫分析仪器之前，都应该认真阅读本规程，遵守操作规程，才能更好地保障自己的安全，也为工作效率增添保障。
碳硫元素分析仪安全操作及保养规程一、前言为了保障碳硫元素分析仪的正常运行，保证检测结果的准确性和可靠性，切实维护实验室安全，特制定本规程。
本规程适用于碳硫元素分析仪的操作、维护和保养等工作。
二、操作规范1.操作人员要熟悉仪器使用手册在使用碳硫元素分析仪之前，操作人员务必熟悉使用手册，了解其基本原理、技术参数以及使用方法。
在使用过程中对仪器进行正确的操作和维护，以保证仪器的良好状态。
2.仪器检测前准备工作检测之前应事先加热到设定温度，然后打开各个气路开关，尤其是流量计、电炉开关等，检查气路是否畅通。
检查清洁仪器的样品盒，确保灰分室的内部环境整洁，保证样品的准确性和可靠性。
3.操作程序开机启动仪器，进行程序选择，操作过程中应及时关注仪器运作状态。
遇到异常情况应及时停机检查，确认正常后才可继续操作。
4.关机操作检查仪器内残留样品的数量和状态。
关闭各个气路开关，等待仪器冷却后进行清洁保养。
离开实验室前，应关闭所有仪器电源及相关设备电源，并清理操作台面上的样品，以维护实验室整洁和安全。
三、安全操作1.电源安全操作人员必须熟悉仪器电源的使用。
在使用仪器时，电源应该接地，并确保电源开关处于关闭状态。
2.气体安全操作人员应注意防止使用氧气过程中发生爆炸等安全事故，操作气路应保证通畅；使用液氮时应注意防止溅洒液氮对人员造成损伤，特别是对眼睛的危害。
3.其他安全操作人员应遵守实验室的安全规定，穿着平底鞋、长袖圆领衫等安全措施，避免发生意外事故。
四、保养规范1.仪器日常保养仪器的气路和电路连接处应时刻保持干燥，变压器部分设有通风口，要保持清洁，定期检查排气孔有无堵塞，有无异味等。
2.炉管保养定期对炉管进行检查和清理，通常情况下，每个月需要进行一次清理，调整炉管位置，清理炉管周围的灰尘等，以保证炉管的良好状态。
3.传感器保养粉尘等杂质会对传感器造成影响，应定期对传感器进行清洁。
同时，对传感器周围和电路板等部分进行维护清洁，以确保传感器的准确度和长期稳定性。
碳硫分析仪操作和维护要点1 概述本文归纳了仪器设备操作和维护要点，详细内容见引用文件。
2 适用范围本文适用于以下型号的仪器设备：(1) QL-CS20D高速碳硫分析仪。
3 引用文件(1) QL-CS20D高速碳硫分析仪的仪器说明书。
4 操作要点4.1 确认滴定液充足，确认氧气充足，检查管路的气密性。
4.2 接通电源，分别打开分析箱、程控箱和电弧炉的开关，预热20～30min。
4.3 预热完成后，调节氧气减压阀，流量控制为0.04MPa。
4.4 调零：4.4.1 碳调零：按住“对零”键不放，水准瓶与量气筒成连通状态，两边液面下降至相平即为零位，旋转“碳调零”，使碳的显示接近于0.00。
4.4.2 硫调零：按“准备”键一下，D1、D3、D5灯亮，硫滴定液缓缓注满滴定管，待D1、D3、D5灯灭，旋转“硫调零”，使硫的显示接近于0.000。
4.5 根据样品种类，置“钢”或“铁”。
4.6 根据称样品量，置“0.25”或“0.5”或“1”。
4.7 往预先盛有适量（约0.3g）硅钼粉和适量（约0.3g）锡粒的铜坩埚加入适量废样，合上坩埚座，依次打开“通氧”开关、按下“分析”键，将电弧炉上流量计的浮子调至（80～120）L/h，等待分析结束。
关闭“通氧”开关，取出铜坩埚，倒出残渣，清理坩埚内壁以备下次分析。
4.8 校准：4.8.1 选择合适的标样，按步骤4.5、4.6、4.7，进行标样的分析。
4.8.2 根据标样的碳硫含量，旋转“碳校准”或“硫校准”进行碳硫校准。
4.8.3 “碳校准”或“硫校准”必须在分析结束前调整完毕。
4.9 测试和记录：4.9.1 按步骤4.5、4.6、4.7，进行样品的分析。
4.9.2 记录数码管显示的数值或打印的数值。
4.10 依次关闭程控箱、分析箱、电弧炉开关，关闭气瓶。
4.11 记录仪器运行情况。
5 维护要点5.1 应在每次试验后对炉体、除尘仓及仪器的粉尘进行及时清洁。
5.2 每半年检查石英管、铜电极，如有老化现象，进行更换。
碳硫仪操作规程一、引言碳硫仪是一种用于分析材料中碳和硫含量的仪器。
本操作规程旨在提供详细的操作步骤，确保使用者正确、安全地操作碳硫仪，以获得准确的分析结果。
二、仪器准备1. 确保碳硫仪接通电源，并处于正常工作状态。
2. 检查仪器的外部和内部是否清洁，如有污垢应及时清理。
3. 校准仪器，确保仪器的准确性和稳定性。
三、样品准备1. 根据需要分析的样品数量，准备足够的样品。
2. 将样品制备成适当的形式，如固体样品需研磨成粉末，液体样品需稀释至适当浓度。
3. 将样品放置在干燥器中，使其完全干燥。
四、操作步骤1. 打开碳硫仪软件，并登录账户。
2. 在软件界面上选择“新建分析”选项。
3. 输入样品信息，包括样品编号、样品名称等。
4. 将干燥后的样品放置在样品托盘中，并将样品托盘放入仪器中。
5. 关闭仪器的门，并确保门已完全关闭。
6. 在软件界面上选择“开始分析”选项。
7. 等待分析过程完成，仪器将自动进行碳硫含量的测量。
8. 分析完成后，从仪器中取出样品托盘，并将样品托盘中的样品取出。
9. 清洁样品托盘，确保无残留样品。
10. 将分析结果保存至软件中，并打印分析报告。
五、注意事项1. 在操作碳硫仪时，应佩戴防护眼镜和手套，确保安全。
2. 在操作过程中，应避免强烈的震动和碰撞，以免影响分析结果。
3. 在样品制备过程中，应尽量避免污染和杂质的引入。
4. 在使用仪器过程中，应定期对仪器进行维护和保养，确保仪器的正常运行。
5. 在分析结果出现异常时，应及时检查仪器和操作步骤，排除故障。
六、数据处理1. 根据仪器测量的碳硫含量数据，计算出样品中的碳和硫的含量百分比。
2. 将计算结果记录在分析报告中，并按照要求进行数据统计和分析。
七、质量控制1. 在每次分析前，应进行质量控制样品的测量，以确保仪器的准确性和稳定性。
2. 定期参加外部质量控制活动，对仪器进行校准和验证。
八、仪器维护1. 定期对仪器进行清洁，包括外部和内部的清理。
碳硫高速分析仪操作规程一、前言碳硫高速分析仪是一种常用于材料分析中的仪器，它能够快速、准确地测定样品中的碳和硫元素含量。
为了保证仪器的正常运行和结果的准确性，特制定了本操作规程。
二、仪器准备1. 检查仪器的供电情况，确认电源正常接通。
2. 检查仪器的冷却系统，确保冷却水箱中有足够的水。
3. 准备所需的标准样品和待测样品，标准样品应具有已知的碳硫含量。
三、仪器启动和校准1. 打开仪器控制面板上的电源开关，等待仪器启动。
2. 进入菜单界面，选择仪器的校准模式。
3. 按照仪器使用说明书的要求进行校准操作，校准过程中应注意保持仪器的稳定温度和环境条件。
四、样品准备和操作1. 取出待测样品，并将其切割成符合仪器样品槽尺寸的大小。
2. 将样品放置在样品盘中，并确保样品的表面平整，避免因不均匀而影响测定结果。
3. 将样品盘放置回仪器的样品槽中，并确保样品与样品槽之间的接触良好。
4. 关闭样品槽盖，保证样品在测量过程中不受外界环境的干扰。
五、测量参数设置1. 进入菜单界面，选择仪器的测量模式。
2. 根据样品的特性和要求，选择合适的测量参数，包括燃烧温度、流量等。
3. 设置好测量参数后，开始测量过程。
六、测量过程1. 点击开始按钮，仪器开始进行样品的燃烧和测量。
2. 在测量过程中，注意观察仪器的工作状态，确保燃烧和测量过程的稳定。
3. 等待测量结果出现，并记录结果。
七、结果分析和判定1. 根据仪器的显示结果，读取样品中的碳硫含量。
2. 将测得的结果与标准样品进行比对，判断样品的碳硫含量是否符合要求。
3. 根据结果的分析，可以进一步进行样品的处理和分析工作。
八、仪器的维护和保养1. 每次使用完毕后，及时清洁仪器的工作区域和样品槽，避免样品的残留影响下次测量。
2. 定期检查仪器的电源和冷却系统，确保仪器的正常工作。
3. 如果发现仪器有故障或异常情况，应及时联系仪器维修人员进行处理。
九、安全注意事项1. 在操作仪器时，应注意避免碰触到热源和高温部件，以防烫伤。
碳硫分析仪操作规程
《碳硫分析仪操作规程》
一、设备准备
1. 确保操作环境符合要求，无灰尘、异味等影响测试的物质存在；
2. 确保碳硫分析仪处于稳定状态，待设备预热完成；
3. 准备好标准样品和待测样品。
二、操作步骤
1. 打开碳硫分析仪的电源开关，待设备进入工作状态；
2. 在电脑上运行分析仪控制软件，并选择相应的测试程序；
3. 将标准样品放入分析仪中，进行预热和校准；
4. 将待测样品装入分析仪中，并进行测试。
三、注意事项
1. 遵守设备操作规程，严格按照操作步骤进行操作；
2. 在操作过程中保持设备干燥，避免水分对测试结果的影响；
3. 注意设备运行状态，及时调整工作参数以获得准确的测试结果；
4. 操作完毕后，及时清理设备和周围环境，做好设备的维护和保养工作。
四、诊断和故障排除
1. 如遇到测试结果不准确的情况，及时进行设备的自检和调试；
2. 如遇到设备故障，应立即联系设备维修人员进行检修。
通过以上操作规程，能够有效确保碳硫分析仪的正常操作，并获得准确可靠的测试结果。
同时，也能够延长设备的使用寿命，提高设备的工作效率。

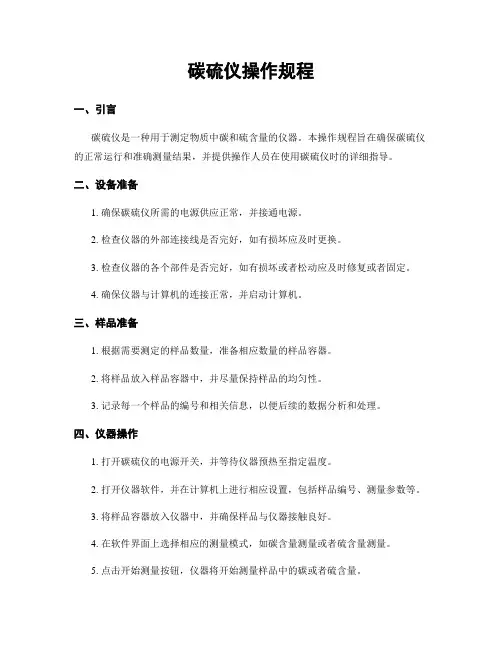

碳硫仪操作规程一、引言碳硫仪是一种用于测定物质中碳和硫含量的仪器。
本操作规程旨在确保碳硫仪的正常运行和准确测量结果，并提供操作人员在使用碳硫仪时的详细指导。
二、设备准备1. 确保碳硫仪所需的电源供应正常，并接通电源。
2. 检查仪器的外部连接线是否完好，如有损坏应及时更换。
3. 检查仪器的各个部件是否完好，如有损坏或者松动应及时修复或者固定。
4. 确保仪器与计算机的连接正常，并启动计算机。
三、样品准备1. 根据需要测定的样品数量，准备相应数量的样品容器。
2. 将样品放入样品容器中，并尽量保持样品的均匀性。
3. 记录每一个样品的编号和相关信息，以便后续的数据分析和处理。
四、仪器操作1. 打开碳硫仪的电源开关，并等待仪器预热至指定温度。
2. 打开仪器软件，并在计算机上进行相应设置，包括样品编号、测量参数等。
3. 将样品容器放入仪器中，并确保样品与仪器接触良好。
4. 在软件界面上选择相应的测量模式，如碳含量测量或者硫含量测量。
5. 点击开始测量按钮，仪器将开始测量样品中的碳或者硫含量。
6. 等待测量完成，并记录测量结果。
五、数据处理1. 将测量结果保存到计算机中，并确保数据的完整性和准确性。
2. 对测量数据进行必要的校正和修正，以确保结果的准确性。
3. 根据需要，可以进行数据分析和统计，生成相应的报告或者图表。
六、仪器维护1. 每次使用后，及时清洁仪器的各个部件，并保持仪器的干净整洁。
2. 定期对仪器进行校准和维护，以确保仪器的准确性和稳定性。
3. 如发现仪器故障或者异常情况，应即将住手使用，并联系专业维修人员进行处理。
七、安全注意事项1. 在操作碳硫仪时，应佩戴适当的个人防护装备，如实验手套、护目镜等。
2. 避免将样品中的化学物质接触皮肤或者吸入，应注意防护措施。
3. 使用仪器时，应遵守相关的操作规程和安全操作要求，确保自身和他人的安全。
八、总结本操作规程详细介绍了碳硫仪的操作流程和注意事项，通过正确使用和维护碳硫仪，可以确保仪器的准确性和稳定性，从而得到可靠的测量结果。
碳硫分析仪的操作规程一 操作前的检查确认1. 检查电源空开是否置于“ON”;2. 检查进气气压：CS844氧气为0.24Mpa 、氮气为0.28Mpa 。
二 操作程序1 开机1.1 打开稳压电源开关，稳压装置开始运行，指示电压220±10V 。
1.2 打开分析测量装置左后侧中部的电源开关朝上方拨动，保证分析样品前供给电源不小于1小时。
1.3按下显示器电源按钮，打开显示器1.4按下电脑主机箱电源按钮，启动电脑，等待进入“Win7”桌面。
2 分析检测2.1 双击Cornerstone 软件图标，等待进入分析检测状态，当分析界面有数字显示的时候，设备连接正常。
点击左下方 指令再点击 打开指令，打开载气—O 2，等待下方中部状态栏出现“分析准备就绪”2.2 试剂检查，检测载气净化装置的试剂，观察碱石棉有无颜色变浅且板结超过1/3，超出时需要更换试剂，检查纤维棉是否变黑超过1/3时需要更换纤维棉。
2.3 漏气检查每次交接班或者清完炉头和更换试剂后必须进行漏气检查.在分析菜单下按下左下方漏气钮 进入漏气检查界面， 仪器自动开始漏气检查。
测样前保证设备检漏结果通过。
2.4系统检查每天交接班需要对仪器进行系统检测，确认各个部位是否正常并全部通过。
以下是系统检测操作流程全部显示“已通过” 返回应用画面2.5，仪器维护日志系统提示维护时需要对仪器所提示的项目进行维护。
2.6 分析检测完成2.2和2.3后才能进行分析检测。
在日常分析中按以下流程进行分析检测，包括确认标样和试样。
1.1，测试空白，在登录栏里选择空白，测试次数不小于三次，选择空白后重量会自动确定为1g ，确定你所使用的方法后，在坩埚中添加一勺纯铁助溶剂和一勺LECO II 助溶剂。
测试的空白稳定，选定所测试的空白样品的组，点击空白校准，并保存。
诊断 系统检查 分析 开始1.2，校准标样，在登录栏里选择标样，并确定所需要测试的标样名称，确定所使用的方法，称样量（矿样）大约在0.1~0.3g间，并添加一勺纯铁助溶剂和一勺LECO II 助溶剂，测试数据稳定后可以选择所测试的组点击校准，检查所校准曲线正常后点击保存。
碳硫分析仪的操作规程一 操作前的检查确认1. 检查电源空开是否置于“ON”;2. 检查进气气压：CS844氧气为0.24Mpa 、氮气为0.28Mpa 。
二 操作程序1 开机1.1 打开稳压电源开关，稳压装置开始运行，指示电压220±10V 。
1.2 打开分析测量装置左后侧中部的电源开关朝上方拨动，保证分析样品前供给电源不小于1小时。
1.3按下显示器电源按钮，打开显示器1.4按下电脑主机箱电源按钮，启动电脑，等待进入“Win7”桌面。
2 分析检测2.1 双击Cornerstone 软件图标，等待进入分析检测状态，当分析界面有数字显示的时候，设备连接正常。
点击左下方 指令再点击 打开指令，打开载气—O 2，等待下方中部状态栏出现“分析准备就绪”2.2 试剂检查，检测载气净化装置的试剂，观察碱石棉有无颜色变浅且板结超过1/3，超出时需要更换试剂，检查纤维棉是否变黑超过1/3时需要更换纤维棉。
2.3 漏气检查每次交接班或者清完炉头和更换试剂后必须进行漏气检查.在分析菜单下按下左下方漏气钮 进入漏气检查界面， 仪器自动开始漏气检查。
测样前保证设备检漏结果通过。
2.4系统检查每天交接班需要对仪器进行系统检测，确认各个部位是否正常并全部通过。
以下是系统检测操作流程全部显示“已通过” 返回应用画面2.5，仪器维护日志系统提示维护时需要对仪器所提示的项目进行维护。
2.6 分析检测完成2.2和2.3后才能进行分析检测。
在日常分析中按以下流程进行分析检测，包括确认标样和试样。
1.1，测试空白，在登录栏里选择空白，测试次数不小于三次，选择空白后重量会自动确定为1g ，确定你所使用的方法后，在坩埚中添加一勺纯铁助溶剂和一勺LECO II 助溶剂。
测试的空白稳定，选定所测试的空白样品的组，点击空白校准，并保存。
诊断 系统检查 分析 开始1.2，校准标样，在登录栏里选择标样，并确定所需要测试的标样名称，确定所使用的方法，称样量（矿样）大约在0.1~0.3g间，并添加一勺纯铁助溶剂和一勺LECO II 助溶剂，测试数据稳定后可以选择所测试的组点击校准，检查所校准曲线正常后点击保存。
版本编号A/0CS-3000红外光谱碳硫仪操作规程发布日期2013-12-01 生效日期2014-01-011目的和范围规范CS-3000红外光谱碳硫分析仪的操作步骤，确保其运行安全有效。
适用于本实验室CS-3000 红外光谱碳硫分析仪操作过程的管理。
2引用文件《CS-3000 操作手册》3仪器的工作原理及主要性能和技术参数3.1 工作原理：在氧气流中，通过高频感应加热使试样燃烧，将碳转化成一氧化碳或二氧化碳，将硫转化成二氧化硫，利用氧气流中一氧化碳、二氧化碳、二氧化硫的红外吸收光谱进行测量。
3.2 仪器的主要性能和技术参数见表1。
表1 CS-3000仪器的主要性能及技术参数序号项目名称碳硫1 分析含量范围低碳：1ppm～0.20%；高碳：0.20%～6.00%低硫：1ppm～0.30%；高硫：0.30%～30.0%2 分析精密度低碳：1.0ppm或RSD≤1.0%；高碳：RSD≤0.5%低硫：1.5ppm或RSD≤1.5%；高硫：RSD≤1.5%3 灵敏度0.01ppm4 高频感应炉18MHz 2.7KVA5 供电AC 220V，最大电流16A6 尺寸 / 重量55cm x 77cm x 76cm / 100kg4仪器操作程序4.1仪器的工作条件a)工作环境：室内温度5℃～35℃；相对湿度≤80%。
b)工作气体：氧气，纯度≥99.5%，输入压力：0.25～0.35Mpa。
c)动力气体：氮气，输入压力：0.25～0.35Mpa。
d)坩埚：陶瓷坩埚放入马弗炉中，升温至1000℃处理4小时，坩埚在炉内冷却后，放入干燥器中备用。
e)助熔剂：钨粒，W≥99.5%，粒度≤1.0mm。
f)工具：坩埚钳、样品勺等。
4.2仪器开机、关机操作a)开机：开启并调节氧气和氮气气源→打开仪器背板主机电源开关。
b)关机：关闭仪器背板主机电源开关→关闭氧气和氮气气源阀。
4.3仪器标准化版本编号A/0CS-3000红外光谱碳硫仪操作规程发布日期2013-12-01 生效日期2014-01-014.3.1 当环境状况或仪器本身发生了（但不限于）下列对检测结果有影响的变化后，应对仪器进行标准化校准：a)例行标准化校准到期；b)在元素查验值超过查验上、下限范围时；c)仪器点检和维护后使用；d)换了新瓶氧气，或调整了氧气输出压力及流量；e)仪器长时间停电或者停用后重新启用。
碳硫仪操作规程引言概述：碳硫仪是一种常用的分析仪器，用于测定材料中的碳和硫含量。
正确的操作规程对于保证分析结果的准确性和可靠性至关重要。
本文将详细介绍碳硫仪的操作规程，包括样品准备、仪器设置、分析步骤和数据处理等内容。
一、样品准备：1.1 样品选择：根据分析要求，选择合适的样品进行测试。
样品应具有代表性，并且要求样品分量在仪器规定范围内。
1.2 样品处理：根据样品的特性，进行必要的预处理。
例如，对于含有水分的样品，应先进行干燥处理，以确保分析结果的准确性。
1.3 样品研磨：将样品研磨成均匀的粉末状，以提高样品的反应性和分析的准确性。
二、仪器设置：2.1 仪器预热：在开始分析之前，应将碳硫仪预热至设定温度，通常为高温状态。
预热时间根据仪器的具体要求进行设置。
2.2 仪器校准：在每次使用前，应进行仪器的校准操作，以确保仪器的准确性和稳定性。
校准过程包括标定样品的测量和校正仪器的偏差。
2.3 仪器检查：检查仪器各部件是否正常工作，如加热装置、温度控制器、气体供应等。
确保仪器处于良好的工作状态。
三、分析步骤：3.1 样品装填：将研磨好的样品装填入碳硫仪的样品舱中。
注意避免样品的溢出和堆积，以免影响仪器的测量。
3.2 仪器操作：根据仪器的操作说明，设置分析参数，如温度、气体流量等。
然后启动仪器，开始分析过程。
期间要注意观察仪器的运行状态，确保仪器正常工作。
3.3 分析结束：分析结束后，及时关闭仪器，避免能源浪费。
将样品舱清理干净，并记录分析结果和相关数据。
四、数据处理：4.1 数据计算：根据仪器测得的碳硫含量数据，进行计算和统计。
根据实验要求，可以计算出平均值、标准差等统计指标。
4.2 结果分析：根据分析结果，进行数据分析和解释。
与标准值进行对照，评估样品的质量和特性。
4.3 报告撰写：根据实验要求，将分析结果整理成报告，包括实验目的、方法、结果和结论等内容。
报告要清晰、准确地呈现分析过程和结果。
结论：本文详细介绍了碳硫仪的操作规程，包括样品准备、仪器设置、分析步骤和数据处理等内容。
郑州旭飞光电科技有限公司管理体系文件ZZXF/TP-082-011红外碳硫仪操作文件修改码：A/01.职责要求理化实验室人员严格按照安全规定及制度进行操作及管理。
2.作业步骤2.1依次打开计算机显示器电源、主机电源，双击桌面上“CS-9900型红外碳硫分析仪”图标进入软件。
2.2打开检测电源，等待池电压，有信号跳动稳定至最后两位数字跳动即可，然后打开高频电源开关，此时风机工作，面板上的压力表、板流、栅流均不工作。
红外检测池预热1小时，高频炉预热30分钟。
2.3打开氧气阀门，调节出气阀门压力约为0.18MPa。
2.4将气缸升上，打开“开关诊断”，顺序打开1，2，3，5，6阀，调节载氧压力约为0.08MPa，顶氧流量约为1.0-1.2L/min，分析气流量为3.5L/min（必须恒定）。
分别点击系统诊断中的“检查炉头”、“检查气室”，无异常时可进行检测。
2.5将瓷坩埚在1000℃马弗炉烘4小时，取出冷却后置于干燥器中保存备用。
2.6称取样品2.6.1标样称取：称取0.1g左右标样，使其平铺于坩埚底部，再往上均匀覆盖1.3g左右钨粒。
2.6.2样品及废样称取：称取0.1g左右样品，使其平铺于坩埚底部，在其上均匀覆盖0.3g左右纯铁助燃剂，再加1.6g左右钨粒。
2.6.3每次测样时，需先测2-3个废样，再测几个标样，直至标样的测得值与真实值相吻合，再开始进行样品测试；若标样的测得值与真实值差别较大，需进行进行校正。
每个样品需做平行样。
2.7样品称量后，摇匀后放入瓷坩埚托上，点击燃烧炉上“升降”按钮将气缸升上。
在软件中，按“F8”或“取样”输入样品名，再点击“键重”输入样品重量，点击“F1”或“分析”开始分析。
在检测过程中观察板流应<0.6A,栅流应<180mA。
2.8分析结束后，取出瓷坩埚，将其放在铁板上降温。
3.作业准则3.1开机时，必须先开检测部分再开高频炉（不能在高频炉打开的状态下开检测部分电源）。
碳硫分析仪操作规程
1、打开电脑电源，点击屏幕上“CS8610”图标，输入“用户名”和
“密码”后，进入分析界面。
2、打开分析仪主机电源，红外检测池预热一小时。
3、打开氧气钢瓶阀门，调节减压阀输出压力为0.2MPa。
4、检查引燃炉干燥剂状态，如果发现变质需更换。
5、打开引燃炉电源，启动“升炉”按钮，点击分析界面的“诊断”菜单，在菜单中点击“1阀”“2阀”和“引弧”的阀门图标，出现阀门开关声和引弧声，说明仪器正常。
6、测试方法：在铜坩埚中预先放入一勺硅钼粉（约0.2g）,用分析天平称取约1g样品准确至0.0001g,通过按键把样品重量存入微机，加入约0.3g左右的锡助溶剂，用坩埚钳将盛有式样的铜坩埚移至引燃炉的坩埚架上，启动“升炉”按钮，将气路密封后，用鼠标点击屏幕上的分析，仪器即进入分析状态。
7、用标样按步骤6的的方法进行测试，直到两次的C.S含量数据在允许误差范围内，点击“较正”，在平行的两次数据前的□中打上√，点击“校正碳”和“校正硫”，输入标样的C和S含量，点击“校正”。
8、按步骤6的方法测试试样，得出试样的C.S含量。
编制：审核：批准：年月日。
