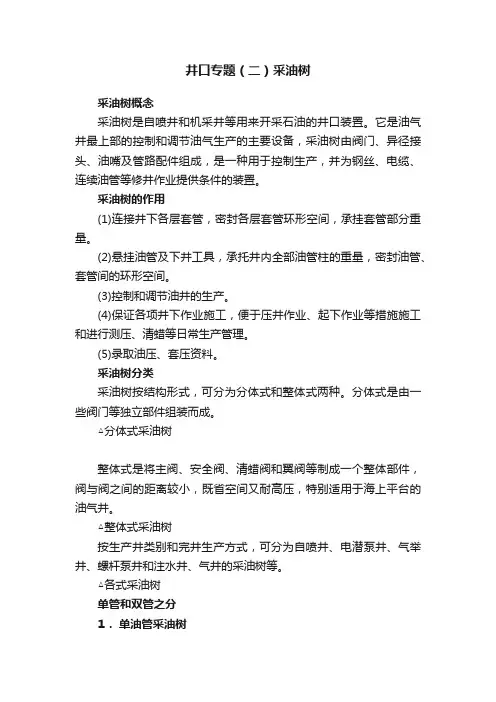

井口专题(二)采油树采油树概念采油树是自喷井和机采井等用来开采石油的井口装置。
它是油气井最上部的控制和调节油气生产的主要设备,采油树由阀门、异径接头、油嘴及管路配件组成,是一种用于控制生产,并为钢丝、电缆、连续油管等修井作业提供条件的装置。
采油树的作用(1)连接井下各层套管,密封各层套管环形空间,承挂套管部分重量。
(2)悬挂油管及下井工具,承托井内全部油管柱的重量,密封油管、套管间的环形空间。
(3)控制和调节油井的生产。
(4)保证各项井下作业施工,便于压井作业、起下作业等措施施工和进行测压、清蜡等日常生产管理。
(5)录取油压、套压资料。
采油树分类采油树按结构形式,可分为分体式和整体式两种。
分体式是由一些阀门等独立部件组装而成。
△分体式采油树整体式是将主阀、安全阀、清蜡阀和翼阀等制成一个整体部件,阀与阀之间的距离较小,既省空间又耐高压,特别适用于海上平台的油气井。
△整体式采油树按生产井类别和完井生产方式,可分为自喷井、电潜泵井、气举井、螺杆泵井和注水井、气井的采油树等。
△各式采油树单管和双管之分1.单油管采油树单油管采油树安装在单油管完井的井口装置上,除了有分体式和整体式之外,它还有单翼和双翼之分。
根据井的种类或油井生产方式的差别,可用阀门及短节组合成不同形式的单油管采油树,而其连接方式可以是法兰式、螺纹式或卡箍式。
△单管采油树2.双油管采油树双油管采油树安装在双油管完井的井口装置上,用于两个油层同时而又独立开采的生产控制。
双油管完井是在同—个生产套管中下入两根平行油管柱(长油管柱和短油管柱)或两根同心油管柱,通过双管封隔器和单管封隔器对两个油(或气)层段进行分隔。
△双管采油树3 . 三管采油树随着技术的发展和现场的实际应用需求,已经出现了三管采油树。
△三管采油树采油树相关部件1.油管四通和三通采油树的油管四通和三通与主阀、清蜡阀和翼阀相连接,常见的四通和三通有法兰式和法兰一双头螺栓式。
采用四通的采油树为双翼采油树,采用三通的采油树为单翼采油树。
