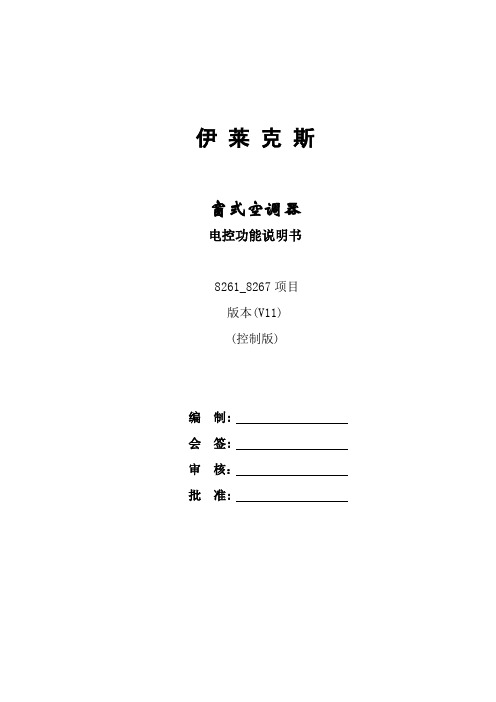

伊莱克斯窗式空调器电控功能说明书8261_8267项目版本(V11)(控制版)编制:会签:审核：批准:版本修订说明：V6.0在《5219_5220伊莱克斯窗机电控功能说明书（三档风速方案）[V5.1].DOC》电控功能书的基础上更改。
V7.0与伊莱克斯讨论后，更改了显示、按键操作、定时、制热功能等。
V8.0 更改了随身感功能和DAHT参数。
V9.0 更改了随身感功能，制冷/节能相互转化时最低运行时间5分钟有效，电加热高温保护处理。
V10 对格式进行了修改V11 修改了电加热控制和随身感功能说明专有名词及表示方法：TA：指室内侧的环境温度（T1）TE：指室内侧的蒸发器温度（T2）TS：指通过遥控器或操作面板设定的温度DAHT：电加热传感器(采用排气温度传感器)一、系统功能1、功能概述1.1首次上电空调每次上电时，LED灯和数码管全亮2秒。
空调出厂后的默认设置为：运行模式为制冷模式，设定温度TS为70℉，风速为高风，温度显示方式为华氏温度，处于待机状态。
若EEPROM出错，则空调上电后的设置与空调出厂后的默认设置一致。
1.2面板开关和遥控器按键操作功能遥控器使用伊莱克斯或开利机型专用的遥控器。
由于遥控器制热和随身感关是使用同一个按键，因此，冷暖机型没有随身感功能，随身感功能只适用于单冷机。
开利机型使用的遥控器为R63B，与伊莱克斯机型使用的遥控器不一样。
开利机型的R63B 遥控器发送的遥控码与伊莱克斯的遥控器的遥控码一样，开利遥控器的模式按键遥控编码与伊莱克斯遥控器的制冷按键遥控编码一样；开利遥控器的风速按键遥控编码与伊莱克斯遥控器的节能按键遥控编码一样。
1.2.1开/关(ON/OFF)：当在关机状态，按下开/关键，则进入运行状态，运行模式、设定温度、风速、温度显示方式等为上次关机时的设定状态, 若有定时开机，则取消定时开机。
当在运行状态按下开/关键，则空调关机，所有显示关闭,若有定时关机，则取消定时关机。
