(一)运动学经典图像题

1.5图像一、s-t图像：（涉及概念：时间与时刻、位置、位移与路程、平均速度与瞬时速度、加速度、斜率）1、如图所示，描述物体各种情况下的运动情况：2、如图所示，描述物体在各个阶段的运动情况：3、如图所示，描述物体在各个阶段的运动情况：4、如图所示，描述物体在各个阶段的运动情况：5、甲、乙两物体的位移随时间变化如图所示，下列说法正确的是（）A、甲乙的运动方向相反；B、3s末甲乙相遇；C、甲的速度比乙的速度大；D、0-3s内甲的位移比乙的位移多3m；5、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲、乙两物体的距离越来越近；B、0-3s内甲、乙的位移相等；C、甲、乙两物体的速度相同；D、取向右为正方向，4s末甲在乙的左边；6、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲比乙提前2s出发；B、0-3s内甲、乙两物体的位移相同；C、甲比乙物体的速度大；D、3s后乙还能追上甲；7、如右图所示为甲、乙两物体相对于同一参考系的x－t图象，下面说法正确的是( ) A．甲、乙两物体的出发点相距xB．甲、乙两物体都做匀速直线运动C．甲物体比乙物体早出发的时间为t1D．甲、乙两物体向同方向运动8、下图是做直线运动的甲、乙两个物体的位移—时间图象，由图象可知( )A．乙开始运动时，两物体相距20 mB．在0～10 s这段时间内，两物体间的距离逐渐增大C．在10～25 s这段时间内，两物体间的距离逐渐变小D．两物体在10 s时相距最远，在25 s时相遇9、如图所示为甲、乙两物体的运动情况，下列说法错误的是（）A、0-3s内甲、乙两物体的位移相同；B、0-3s内甲、乙两物体的平均速度相同；C、乙一直在甲的前面；D、甲、乙都做匀速直线运动；E、3s末甲、乙两物体相遇；10、一汽车先向右做匀速直线运动，运动了3s，位移为10m，然后停下休息了2s后继续做匀速直线运动，经过2s的位移为10m，然后立即返回做匀减速直线运动，经过5s回到出发点，画出该汽车运动的x-t图象。

高中物理题型分类汇总含详细答案-运动图像（一）共：15题共：30分钟一、单选题1.一质点做直线运动的v－t图象如图所示，下列选项正确的是()A.在2～4s内，质点所受合外力不为零B.质点在0～2s内的加速度比4～6s内的加速度大C.在第4s末，质点离出发点最远D.在0～6s内，质点的平均速度为5m/s2.某玩具汽车从t=0时刻出发，由静止开始沿直线行驶．其a-t图象如图所示，下列说法正确的是（）A.6s末的加速度比1s末的大B.1s末加速度方向与速度方向相同C.第4s内速度变化量大于零D.第6s内速度在不断变大3.在2014年11月11日至16日的珠海航展中，中国展出了国产运-20和歼-31等最先进飞机．假设航展中有两飞机甲、乙在平直跑道上同向行驶，0-t2时间内的v-t图象如图所示，下列说法正确的是（）A.飞机乙在0-t2内的平均速度等于B.飞机甲在0-t2内的平均速度比乙大C.两飞机在t1时刻一定相遇D.两飞机在0-t2内不可能相遇4.两个质点甲与乙，同时由同一地点向同一方向做直线运动，它们的速度—时间图象如图所示．则下列说法中正确的是（）A.第2s末甲、乙相遇B.第2s末甲、乙速度相等C.在2s内，甲的平均速度比乙的大D.第2s末，甲、乙的加速度相等5.设物体运动的加速度为a、速度为v、位移为x。

现有四个不同物体的运动图像如图所示，t=0时刻物体的速度均为零，则其中物体做单向直线运动的图像是（）A. B.C. D.6.某物体的直线运动规律如图所示，下列说法正确的是（）A.物体在第1秒末运动方向发生变化B.第2秒内、第3秒内的加速度的方向相反C.物体在第3秒末加速度方向发生变化D.物体在第6秒末返回出发点7.图是A，B两个质点做直线运动的位移—时间图象．则()A.在运动过程中，A质点总比B质点运动得快B.在0～t1这段时间内，两质点的位移相同C.当t＝t1时，两质点的速度相等D.当t＝t1时，A，B两质点的加速度不相等二、多选题8.飞行班空军飞行员的训练、艺体班竞技体育的指导等多种工作都用到急动度的概念。

1.5图像一、s-t图像：（涉及概念：时间与时刻、位置、位移与路程、平均速度与瞬时速度、加速度、斜率）1、如图所示，描述物体各种情况下的运动情况：2、如图所示，描述物体在各个阶段的运动情况：3、如图所示，描述物体在各个阶段的运动情况：4、如图所示，描述物体在各个阶段的运动情况：5、甲、乙两物体的位移随时间变化如图所示，下列说法正确的是（）A、甲乙的运动方向相反；B、3s末甲乙相遇；C、甲的速度比乙的速度大；D、0-3s内甲的位移比乙的位移多3m；5、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲、乙两物体的距离越来越近；B、0-3s内甲、乙的位移相等；C、甲、乙两物体的速度相同；D、取向右为正方向，4s末甲在乙的左边；6、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲比乙提前2s出发；B、0-3s内甲、乙两物体的位移相同；C、甲比乙物体的速度大；D、3s后乙还能追上甲；7、如右图所示为甲、乙两物体相对于同一参考系的x－t图象，下面说法正确的是( ) A．甲、乙两物体的出发点相距xB．甲、乙两物体都做匀速直线运动C．甲物体比乙物体早出发的时间为t1D．甲、乙两物体向同方向运动8、下图是做直线运动的甲、乙两个物体的位移—时间图象，由图象可知( )A．乙开始运动时，两物体相距20 mB．在0～10 s这段时间内，两物体间的距离逐渐增大C．在10～25 s这段时间内，两物体间的距离逐渐变小D．两物体在10 s时相距最远，在25 s时相遇9、如图所示为甲、乙两物体的运动情况，下列说法错误的是（）A、0-3s内甲、乙两物体的位移相同；B、0-3s内甲、乙两物体的平均速度相同；C、乙一直在甲的前面；D、甲、乙都做匀速直线运动；E、3s末甲、乙两物体相遇；10、一汽车先向右做匀速直线运动，运动了3s，位移为10m，然后停下休息了2s后继续做匀速直线运动，经过2s的位移为10m，然后立即返回做匀减速直线运动，经过5s回到出发点，画出该汽车运动的x-t图象。

专题一 运动学中的图像问题知识点一、运动学中的图像问题1．v －t 图象的应用技巧(1)图象意义：在v －t 图象中，图象上某点的斜率表示对应时刻的加速度，斜率的正负表示加速度的方向．(2)注意：加速度沿正方向不表示物体做加速运动，加速度和速度同向时做加速运动． 2．x －t 图象的应用技巧(1)图象意义：在x －t 图象上，图象上某点的斜率表示对应时刻的速度，斜率的正负表示速度的方向． (2)注意：在x －t 图象中，斜率绝对值的变化反映加速度的方向．斜率的绝对值逐渐增大则物体加速度与速度同向，物体做加速运动；反之，做减速运动．知识点二、其他图像问题1．基本思路(1)解读图象的坐标轴，理清横轴和纵轴代表的物理量和坐标点的意义． (2)解读图象的形状、斜率、截距和面积信息． 2．解题技巧(1)应用解析法和排除法，两者结合提高选择题图象类题型的解题准确率和速度． (2)分析转折点、两图线的交点、与坐标轴交点等特殊点和该点前后两段图线． (3)分析图象的形状变化、斜率变化、相关性等．类型1 xt 图的应用解题1．（2023秋•惠山区校级月考）小明带着相机游玩鼓浪屿，边游玩边取景拍照，全程步行2万步。

如图为某段时间内的x ﹣t 图像，由图可知（ ） A ．在0～t 0时间内，小明的行走轨迹为一条曲线B ．在0～t 0时间内，小明的加速度越来越小，行走的平均速度小于x 1−x 0t 0C ．t 0时刻以后，小明做匀速直线运动D ．游玩过程中，为实时监测相机的大致位置，可以将小明与相机视为一个质点2．（2023秋•安徽月考）一质点做匀变速直线运动的x ﹣t 图像如图所示，图像上的a 点对应6s 末的时刻，图像过a 点的切线与x 轴交于36m 处，质点在10s 末的瞬时速度为零，关于该质点的运动下列叙述正确的是（ ）A ．前6s 内的平均速度为8m/sB ．第6s 末的瞬时速度为14m/sC ．第8s 未的瞬时速度为12m/sD ．第8s 末的瞬时速度为4m/s类型2 匀变速直线运动下xt 图问题3．（2023秋•福州期中）2022年2月24日，俄罗斯对乌克兰发起特别军事行动。

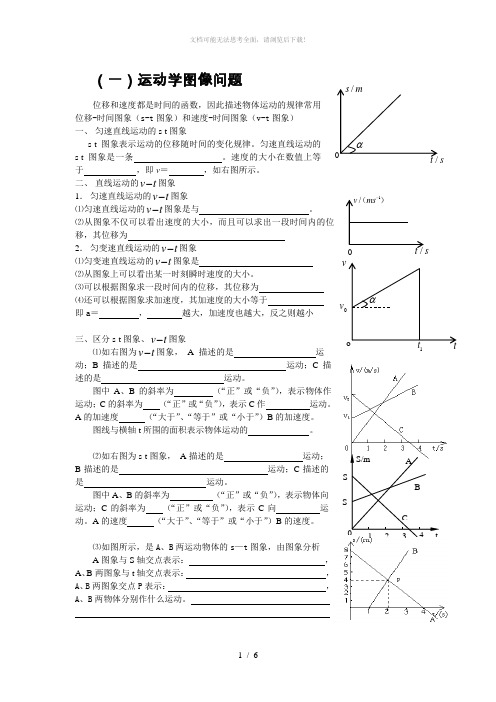

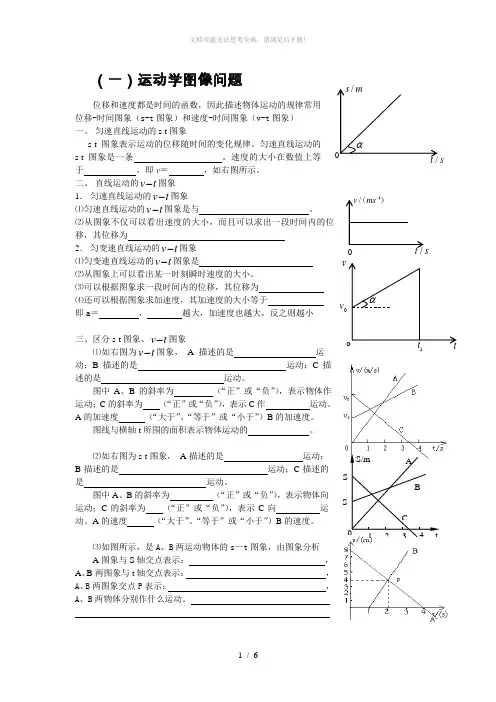

（一）运动学图像问题位移和速度都是时间的函数，因此描述物体运动的规律常用位移-时间图象（s-t图象）和速度-时间图象（v-t图象）一、匀速直线运动的s-t图象s-t图象表示运动的位移随时间的变化规律。

匀速直线运动的s-t图象是一条。

速度的大小在数值上等于，即v＝，如右图所示。

二、直线运动的v t-图象1．匀速直线运动的v t-图象⑴匀速直线运动的v t-图象是与。

⑵从图象不仅可以看出速度的大小，而且可以求出一段时间内的位移，其位移为2．匀变速直线运动的v t-图象⑴匀变速直线运动的v t-图象是⑵从图象上可以看出某一时刻瞬时速度的大小。

⑶可以根据图象求一段时间内的位移，其位移为⑷还可以根据图象求加速度，其加速度的大小等于即a＝，越大，加速度也越大，反之则越小三、区分s-t图象、v t-图象⑴如右图为v t-图象，A描述的是运动；B描述的是运动；C描述的是运动。

图中A、B的斜率为（“正”或“负”），表示物体作运动；C的斜率为（“正”或“负”），表示C作运动。

A的加速度（“大于”、“等于”或“小于”）B的加速度。

图线与横轴t所围的面积表示物体运动的。

⑵如右图为s-t图象，A描述的是运动；B描述的是运动；C描述的是运动。

图中A、B的斜率为（“正”或“负”），表示物体向运动；C的斜率为（“正”或“负”），表示C向运动。

A的速度（“大于”、“等于”或“小于”）B的速度。

⑶如图所示，是A、B两运动物体的s—t图象，由图象分析A图象与S轴交点表示：，A、B两图象与t轴交点表示：，A、B两图象交点P表示：，A、B两物体分别作什么运动。

o1tvαt v1/v ms-（）/t s0 1 2 3 4SSS/mtABC/t s /s mα四、图象与图象的比较：图3和下表是形状一样的图线在s －图象与图象中的比较。

图象图象① 表示物体做匀速直线运动（斜率表示速度）。

① 表示物体做匀加速直线运动（斜率表示加速度）。

② 表示物体静止。

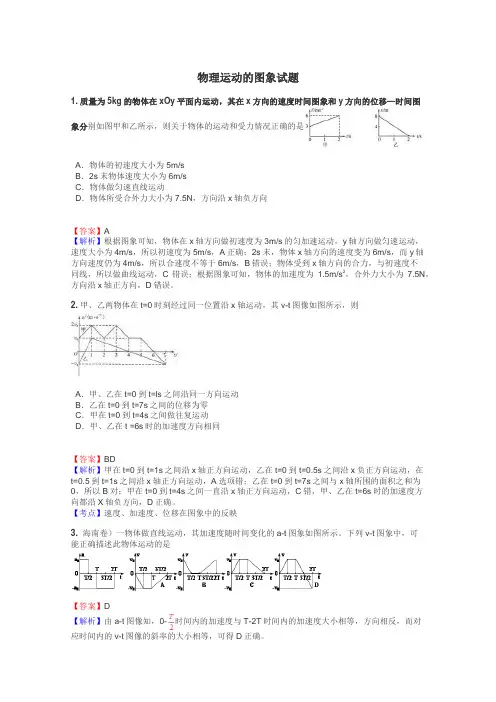

物理运动的图象试题1.质量为5kg的物体在xOy平面内运动，其在x方向的速度时间图象和y方向的位移—时间图象分别如图甲和乙所示，则关于物体的运动和受力情况正确的是A．物体的初速度大小为5m/sB．2s末物体速度大小为6m/sC．物体做匀速直线运动D．物体所受合外力大小为7.5N，方向沿x轴负方向【答案】A【解析】根据图象可知，物体在x轴方向做初速度为3m/s的匀加速运动，y轴方向做匀速运动，速度大小为4m/s，所以初速度为5m/s，A正确；2s末，物体x轴方向的速度变为6m/s，而y轴方向速度仍为4m/s，所以合速度不等于6m/s，B错误；物体受到x轴方向的合力，与初速度不同线，所以做曲线运动，C错误；根据图象可知，物体的加速度为1.5m/s2，合外力大小为7.5N，方向沿x轴正方向，D错误。

2.甲、乙两物体在t=0时刻经过同一位置沿x轴运动，其v-t图像如图所示，则A．甲、乙在t=0到t=ls之间沿同一方向运动B．乙在t=0到t=7s之间的位移为零C．甲在t=0到t=4s之间做往复运动D．甲、乙在t =6s时的加速度方向相同【答案】BD【解析】甲在t=0到t=1s之间沿x轴正方向运动，乙在t=0到t=0.5s之间沿x负正方向运动，在t=0.5到t=1s之间沿x轴正方向运动，A选项错；乙在t=0到t=7s之间与x轴所围的面积之和为0，所以B对；甲在t=0到t=4s之间一直沿x轴正方向运动，C错，甲、乙在t=6s时的加速度方向都沿X轴负方向，D正确。

【考点】速度、加速度、位移在图象中的反映3. ·海南卷）一物体做直线运动，其加速度随时间变化的a-t图象如图所示。

下列v-t图象中，可能正确描述此物体运动的是【答案】D【解析】由a-t图像知，0-时间内的加速度与T-2T时间内的加速度大小相等，方向相反，而对应时间内的v-t图像的斜率的大小相等，可得D正确。

【考点】考查运动学的a-t图像、v-t图象的物理意义。

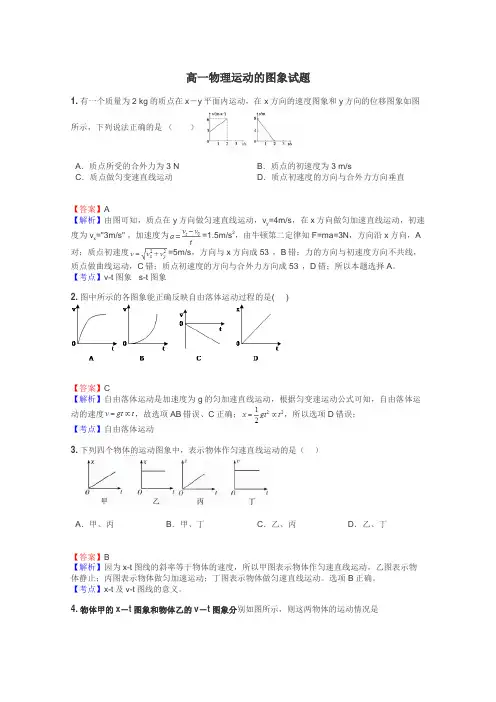

高一物理运动的图象试题1.有一个质量为2 kg的质点在x－y平面内运动，在x方向的速度图象和y方向的位移图象如图所示，下列说法正确的是（）A．质点所受的合外力为3 N B．质点的初速度为3 m/sC．质点做匀变速直线运动D．质点初速度的方向与合外力方向垂直【答案】A=4m/s，在x方向做匀加速直线运动，初速【解析】由图可知，质点在y方向做匀速直线运动，vy度为v="3m/s" ，加速度为=1.5m/s2，由牛顿第二定律知F=ma=3N，方向沿x方向，A x对；质点初速度=5m/s，方向与x方向成53°，B错；力的方向与初速度方向不共线，质点做曲线运动，C错；质点初速度的方向与合外力方向成53°，D错；所以本题选择A。

【考点】v-t图象 s-t图象2.图中所示的各图象能正确反映自由落体运动过程的是( )【答案】C【解析】自由落体运动是加速度为g的匀加速直线运动，根据匀变速运动公式可知，自由落体运动的速度，故选项AB错误、C正确；，所以选项D错误；【考点】自由落体运动3.下列四个物体的运动图象中，表示物体作匀速直线运动的是（）A．甲、丙B．甲、丁C．乙、丙D．乙、丁【答案】B【解析】因为x-t图线的斜率等于物体的速度，所以甲图表示物体作匀速直线运动，乙图表示物体静止；丙图表示物体做匀加速运动；丁图表示物体做匀速直线运动。

选项B正确。

【考点】x-t及v-t图线的意义。

4.物体甲的x－t图象和物体乙的v－t图象分别如图所示，则这两物体的运动情况是A．甲在整个t＝6s时间内运动方向一直不变，它通过的总位移大小为4mB．甲在整个t＝6s时间内有往复运动，它通过的总位移为零C．乙在整个t＝6s时间内有往复运动，它通过的总位移为零D．乙在整个t＝6s时间内加速度方向一直不变，它通过的总路程为6m【答案】ACD【解析】位移时间图像斜率表示速度，甲图中斜率为定值，即甲的速度不变，是匀速直线运动，所以甲在整个t＝6s时间内运动方向一直不变，通过的总位移是初末位置差即，选项A对B错。

高一物理运动的图象试题1.在平直公路上，汽车由静止开始做匀加速直线运动，当速度达到vmax后，立即关闭发动机直至静止，v－t图象如图所示，设汽车的牵引力为F，受到的摩擦力为Ff ，全程中牵引力做功为W1，克服摩擦力做功为W2，则（）A．F∶Ff ＝1∶3B．W1∶W2＝1∶1C．F∶Ff ＝4∶1D．W1∶W2＝1∶3【答案】BC【解析】由运动图像可知汽车加速和减速阶段的加速度之比为3:1，即牵引力与摩擦力之比为4:1，牵引力的做功位移与摩擦力的做功位移为1:4，故做功之比为1∶1，选BC。

【考点】匀变速直线运动的图像、牛顿第二定律、恒力的功2.物体沿直线运动的v-t图如图所示，已知在第1秒内合外力对物体做的功为W，则下列结论正确的是（）A．从第1秒末到第3秒末合外力做功为WB．从第3秒末到第5秒末合外力做功为-2WC．从第5秒末到第7秒末合外力做功为WD．从第3秒末到第4秒末合外力做功为-0.75W【答案】CD【解析】在第一秒内，物体做匀加速直线运动，做功为W，设此时的合外力为F，位移为x，从第3秒末到第7秒末由图象的斜率可以知道，此时的合力大小，第3秒末到第5秒末合外力的方向与速度方向相反，第5秒末到第7秒末力的方向与速度方向相同．所以有第三秒末到第5秒末的位移为2x，第5秒末到第7秒末的位移也为2x，所以合力做功为；，第3秒末到第4秒末物体的位移为，所以，所以C、D正确。

【考点】v-t图线；功的求解。

3.小李讲了一个龟兔赛跑的故事：龟、兔从同一地点出发，发令枪响后，龟缓慢地向终点跑去，直至到达终点。

兔自恃跑得快，让龟跑了一段时间后才开始跑，当它超过龟后，便在路旁睡起觉来，醒来一看，龟已接近终点了，于是，奋力追去，但最终还是让龟先到达了终点。

据此，我们可以将龟兔赛跑的运动过程用位移一时间图象来表示，正确的是【答案】C【解析】根据题目的叙述，龟的位移从零开始，并一直是匀速直线运动，兔子先是静止的，所以首先的一段是水平的直线，然后是匀速直线运动，并且速度的要比龟的快，从图象来看就是斜率要比龟的大，追上龟之后，兔子又在路旁睡觉，所以图象还是水平的直线，最后再去追龟，但是没追上，所以最后龟的位移要比兔子的大．C正确；【考点】考查了x-t图像4.下列给出的四组图像中，能够反映同一直线运动的是【答案】BC【解析】AB第一个图是速度时间图象，由速度时间图象可知：0-3s内物体以速度6m/s匀速运动，4-5s内做匀加速直线运动，加速度为，A图中位移时间图象表示0-3s内物体静止，4-5s内物体也静止，故A错误；B图中加速度时间图象表示0-3s内物体以速度6m/s匀速运动，4-5s内物体匀加速运动，加速度为，故B正确；CD第一个图是位移时间图象，由速度时间图象可知：0-3s内物体静止，4-5s内以的速度匀速直线运动，C图中0-3s内物体静止，4-5s内以的速度匀速直线运动，C正确，加速度时间图象表示0-3s内物体做加速度为零的运动，4-5s内物体匀加速运动，故D错误．【考点】考查了运动图像5.图中所示的各图象能正确反映自由落体运动过程的是( )【答案】C【解析】自由落体运动是加速度为g的匀加速直线运动，根据匀变速运动公式可知，自由落体运动的速度，故选项AB错误、C正确；，所以选项D错误；【考点】自由落体运动6.如图所示，是某同学绘制的沿直线运动的物体的加速度、速度、位移随时间变化的图象，若该物体在时刻的速度为零，则A、B、C、D四个选项中表示该物体沿单一方向运动的图象是（）【答案】C【解析】在0-2s内，位移先增大再减小，知运动的方向发生改变．故A错误．在0-2s内速度为正值，向正方向运动，在2-4s内速度为负值，向负方向运动，运动方向发生改变．故B错误．0-1s内加速度不变，做匀加速直线运动，1-2s内加速度方向，大小不变，向正方向做匀减速直线运动，2s末速度为零．在一个周期内速度的方向不变．故C正确．在0-1s内，向正方向做匀加速直线运动，1-2s内加速度方向，大小不变，向正方向做匀减速直线运动，2s末速度为零，2-3s 内向负方向做匀加速直线运动，运动的方向发生变化．故D错误．【考点】匀变速直线运动的图像．解决本题的关键知道速度时间图线和位移时间图线的物理意义，以及知道它们的区别，并且能很好运用．7.如图，物体做平抛运动时，描述物体在竖直方向上的分速度Vy（取向下为正）随时间变化的图像是【答案】D【解析】平抛运动在竖直方向上是自由落体运动，竖直方向的速度为vy=gt，所以速度与时间成正比。

1运动学图像问题处理方法一.对常规x--t 、v--t 图象的理解及应用例题1.一质点做匀变速直线运动，其运动的位移-时间图像如图所示，()11,P t x 为图像上一点｡PQ 为过P 点的切线，与t 轴交于点()2,0Q t ｡则下列说法正确的是（ ） A ．1t 时刻，质点的速率为11x t B ．1t 时刻，质点的速率为12x t C ．质点的加速度大小为1212x t D ．质点的加速度大小为()1221122x t t t t - 【答案】D【分析】由题可知本题考查x t -图像、匀变速直线运动规律的应用。

【详解】AB ．x t -图像的切线斜率表示速度，则1t 时刻，质点的速率为1112x v t t =- 选项AB 错误； CD ．根据中间时刻的速度等于这段时间内的平均速度可得12t时刻的速度为121x v t =根据加速度的定义有()1212211122/2v v x ta t t t t -==- 所以选项D 正确，C 错误｡ 故选D 。

例题2．甲、乙两辆汽车沿同一平直公路做直线运动，甲、乙运动的v t -图象如下图所示，图中实线表示甲车的运动图像，虚线表示乙车的运动图象。

已知0=t 时，甲车领先乙车5km ，关于两车运动的描述，下列说法正确的是（ ） A ．0~4h 时间内，甲、乙两车相遇3次 B ．0~4h 时间内，甲、乙两车相遇2次 C ．1h t =时，甲、乙两车第一次相遇 D ．4h t =时，乙车领先甲车5km 2．【答案】AD【详解】ABC ．甲、乙车做匀减速运动的加速度大小为：22040k m /h 10km /h 4v a t ===甲，226020k m /h 40km /h 1a -==乙，甲、乙两车开始运动时，由于v v >乙甲，乙车在后追击甲车，当221154010604022t t t t +-⨯=-⨯，时，解得：11h 3t =，21h t =，甲、乙相遇。

2023届高三物理一轮复习重点热点难点专题特训专题05 运动学的常见图像特训目标 特训内容 目标1v -t 图像（1T —4T ）目标2与2021at t v x +=有关的图像（5T —8T ） 目标3 与ax v v 2202=-有关的图像（9T —13T ）目标4a -t 图像（14T —17T ）目标5x v-1图像（18T —19T ）一、v -t 图像1．将一小球竖直向上抛出，过一段时间小球回到抛出点。

以向上为正方向，绘制出小球从抛出到回到抛出点（t 2时刻）的v t -图如图所示。

小球运动过程中仅受重力和空气阻力。

下列说法正确的是（ ）A ．小球上升过程所用时间为全过程所用时间的一半B ．小球上升过程中空气阻力做功和下降过程中空气阻力做功相等C ．小球回到出发点时的速率2v 和抛出时的速率1v 相等D ．v t -图在t 轴上方所围面积与t 轴下方所围面积大小相等 【答案】D【详解】D ．v t -图中图线与坐标轴所围面积表示小球的位移，依题意小球上升和下降的位移大小相等，所以在t 轴上方所围面积与t 轴下方所围面积大小相等。

故D 正确； A ．小球上升过程，由牛顿第二定律可得11mg f a m +=下降过程，有22mg f a m-=可知上升过程的加速度大于下降过程加速度，根据212h at =易知上升过程时间短，小球上升过程所用时间小于全过程所用时间的一半。

故A 错误；C ．小球运动过程，始终有阻力做功，所以小球回到出发点时的速率2v 小于抛出时的速率1v 。

故C 错误；B ．由图可知上升过程加速度逐渐减小，即随速度减小，阻力减小，下降过程加速度逐渐减小，即随速度增加阻力变大。

由上面选项分析可知，上升的平均阻力大于下降的平均阻力，根据W fh =可知小球上升过程中空气阻力做功大于和下降过程中空气阻力做功。

故B 错误。

故选D 。

2．哈尔滨工业大学计算学部设计了一款能够与人协作、共同完成冰壶比赛的机器人。

图像专题：在运动学中的图像，主要是 S-T 图像和 V-T 图像。

题目给我们一个图像，我们首先要看这个图像是描述什么物理量跟什么物理量之间的关系，也就是看横坐标和纵坐标分别表示什么。

这一点非常重要，如果这一步错了，那接下来所有你做的判断很有可能都是错的！我们一定要学会从图像中尽可能多的读取到多一点信息。

给我们一个图像，我们除了要看横纵坐标外，还要看什么呢？1、看变化趋势，看走势。

比如 S-T 图像中，S 是随时间变大了，还是变小了，还是先变大后变小，等等。

2、看起点，也就是看截距。

比如 S-T 图像中 T=0 时的位移，就代表物体的出发点离 O 点多远。

再比如，V-T 图像 中 T=0 时的速度就代表物体的初速度。

3. 看斜率，弄懂图像中斜率代表的物理含义。

一般的，纵轴的单位除以横轴的单位得出来一个单位，这个单位是谁的单位，那么图像中曲线的切线斜率，它的物理含义就代表谁（不信，你试试）。

比如，从 S-T 图像中切线的斜率就代表速度，切线的倾斜程度就代表物体速度的大小，越倾斜，速度就越大。

这里，还要注意速度的正负。

同样，V-T 图像中切线的斜率就代表加速度，切线的倾斜程度就代表物体加速度的大小，越倾斜，加速度就越大。

这里，要注意加速度的正负。

4. 看面积，弄清图像中横纵轴围成的面积代表的物理含义。

一般的，纵轴的单位乘以横轴的单位得出来一个单位， 这个单位是谁的单位，那么面积的物理含义就代表谁（不信，你试试）。

比如，V-T 图像中的面积就代表位移。

在这里，试卷对我们的要求就更高了，要求我们还要定量算出位移的大小。

追及、相遇问题常有以图像题出现的。

5.看交点。

如果时间为 t1 时，两曲线有交点，那就说明，这时候两物体有相同的物理量，这个物理量就是纵轴。

比如，S-T 图中如果图像有交点，那就说明那个时刻有相同的位移。

【练习题】1 某同学从学校匀速向东去邮局，邮寄信后返回学校,在图中能够正确反映该同学运动情况 s-t 图像应是图应是()2. 图为 P 、Q 两物体沿同一直线作直线运动的 s-t 图，下列说法中正确的有( )A. t 1 前，P 在 Q 的前面B. 0～t 1，Q 的路程比 P 的大C. 0～t 1，P 、Q 的平均速度大小相等，方向相同D.P 做匀变速直线运动，Q 做非匀变速直线运动3. 物体 A 、B 的 s-t 图像如图所示，由右图可知 ()A.从第 3s 起，两物体运动方向相同，且 vA>vBB.两物体由同一位置开始运动，但物体A 比B 迟 3s 才开始运动C.在 5s 内物体的位移相同，5s 末 A 、B 相遇D.5s 内 A 、B 的加速度相等4.A 、B 、C 三质点同时同地沿一直线运动，其 s －t 图象如图所示，则在 0～t 0 这段时间内，下列说法中正确的是 ()SA ．质点 A 的位移最大B ．质点C 的平均速度最小C ．三质点的位移大小相等D ．三质点平均速度不相等t第 1 页 共 3 页tABC第 2 页 共 3 页5. 某物体运动的图象如图所示，则物体做 ( )A ．往复运动B ．匀变速直线运动C ．朝某一方向的直线运动D ．不能确定6.一枚火箭由地面竖直向上发射，其 v-t 图象如图所示，由图象可知（ ）A. 0－t 1 时间内火箭的加速度小于 t 1－t 2 时间内火箭的加速度B. 在 0－t 2 时间内火箭上升，t 2－t 3 时间内火箭下落C. t 2 时刻火箭离地面最远D.t 3 时刻火箭回到地面7. 如图为一物体沿直线运动的速度图象，由此可知 ()A. 2s 末物体返回出发点B. 4s 末物体运动方向改变C. 3s 末与 5s 的加速度大小相等，方向相反D. 8s 内物体的位移为零8.一台先进的升降机被安装在某建筑工地上，升降机的运动情况由电脑控制，一次竖直向上运送重物时，电脑屏幕上显示出重物运动的 v —t 图线如图所示，则由图线可知 ( )A. 重物先向上运动而后又向下运动B ．重物的加速度先增大后减小 C ．重物的速度先增大后减小 D ．重物的位移先增大后减小9. 如图所示为初速度 v0 沿直线运动的物体的速度图象，其末速度为 v ， O在时间 t 内，下列关于物体的平均速度和加速度 a 说法正确的是 ( )vA.v + v ，a 随时间减小 vv > 0B. v 2+ v v >0 2C. v < v 0+ v 2 D.v = v 0 + v 2，a 随时间增大，a 随时间减小，a 随时间减小v 0Ott10. a 和 b 两个物体在同一直线上运动, 它们的 v －t 图像分别如图中的 a 和 b 所示. 在 t1 时刻： ()A . 它们的运动方向相反B. 它们的加速度方向相反C. a 的速度比 b 的速度大D. b 的速度比 a 的速度大11.小球由空中某点自由下落,与地面相碰后,弹至某一高度,小球下落和弹起过程的速度图象如图所示,不计空气阻力, 则 ( )A. 小球下落的最大速度为 5 m/sB. 小球向上弹起的最大高度为 3 mC. 两个过程小球的加速度大小都为 10 m/s2D.两个过程加速度大小相同，方向相反第 3 页共3 页参考答案：图像专题：1.C 2.AC 3.AC 4.C 5.C 6.A 7.CD 8.C 9.C 10.BD 11.AC第 4 页共3 页“”“”At the end, Xiao Bian gives you a passage. Minand once said, "people who learn to learn are very happy people.". In every wonderful life, learning is an eternal theme. As a professional clerical and teaching position, I understand the importance of continuous learning, "life is diligent, nothing can be gained", only continuous learning can achieve better self. Only by constantly learning and mastering the latest relevant knowledge, can employees from all walks of life keep up with the pace of enterprise development and innovate to meet the needs of the market. This document is also edited by my studio professionals, there may be errors in the document, if there are errors, please correct, thank you!。

位移时间关系图线反映位移随时间的变化规律，纵坐标的变化量△x表示位移，图线的斜率表示速度的大小．平均速度等于位移与时间之比．结合这些知识分析．
【详解】A．根据图象可知，0-1s内b的位移大于a的位移，时间相等，则b的平均速度大于a的平均速度，故A正确；
B．0～3s时间内a车的路程为3m，b车的路程为s=s1+s2=4m+1m=5m，故B正确；
C．0～3s时间内两车的位移均为-3m，平均速度大小均为1m/s，故C正确；
D．a车做匀速直线运动，加速度为零，b车运动的加速度大小恒定且不等于零，故D错误；
故选ABC.
【点睛】解决本题的关键知道位移时间图线的物理意义，知道图线的斜率表示速度的大小，能够通过图线得出物体运动的方向．
3.甲、乙两个物体在同一直线上运动，其x－t图象分别为曲线a和直线b，其中直线b与曲线a相切于点(4，－15)。已知甲做匀变速直线运动，下列说法正确的是
D.滑块在0～2s内的平均速度等于2～4s内的平均速度
答案及解析：
5.D
【详解】A、在2s末前后速度方向均为正,故速度方向没有发生改变,A错误;
B、在4s末前后图线斜率没变,则加速度没变,故B错误;
C、由图像可知，滑块在2～4s内的位移等于4--6s内的位移大小相等，方向相反，故C错；
D、由图像可知：滑块在0～2s内的位移等于2～4s内的的位移，所以滑块在0～2s内的平均速度等于2～4s内的平均速度，故D对；
【分析】
x-t图象只能表示直线运动的规律。在位移-时间图象中，倾斜的直线表示物体做匀速直线运动，斜率表示速度；图象的交点表示位移相等，平均速度等于位移除以时间。
【详解】x-t图象只能表示直线运动的规律，结合x-t图象的斜率表示速度，知乙做匀速直线运动，甲做减速直线运动，故A错误。两车在同一时刻由同一地点沿同一方向开始做直线运动，t1时刻之前乙在甲的后面，经过时间t1位移相等，则在t1时刻乙车刚好从后面追上甲车，两车相遇，故B正确，C错误；0到t1时间内，甲乙两车位移相等，根据平均速度等于位移除以时间，可知，0到t1时间内，乙车的平均速度等于甲车的平均速度，故D正确。故选BD。

运动学图像专题练习题一、速度时间（vt）图像1. 一辆小车从静止开始加速，其速度随时间变化的关系如图所示。

求小车在4秒末的速度。

2. 一物体做匀速直线运动，其vt图像如图所示。

求物体在5秒内的位移。

3. 一物体先做匀加速直线运动，后做匀速直线运动，其vt图像如图所示。

求物体在前3秒内的位移。

二、位移时间（st）图像1. 一物体做匀速直线运动，其st图像如图所示。

求物体的速度。

2. 一物体从原点出发，其st图像如图所示。

求物体在3秒时的位置。

3. 一物体先做匀速直线运动，后做匀加速直线运动，其st图像如图所示。

求物体在前4秒内的平均速度。

三、加速度时间（at）图像1. 一物体做匀加速直线运动，其at图像如图所示。

求物体在2秒时的速度。

2. 一物体从静止开始加速，其at图像如图所示。

求物体在4秒内的位移。

3. 一物体先做匀加速直线运动，后做匀速直线运动，其at图像如图所示。

求物体在前3秒内的位移。

四、综合分析题1. 一物体在水平面上做直线运动，其vt图像和st图像分别如图所示。

求物体在5秒内的平均速度。

2. 一物体在斜面上做直线运动，其at图像和st图像分别如图所示。

求物体在4秒时的速度。

3. 一物体在粗糙水平面上做直线运动，其vt图像和at图像分别如图所示。

求物体在6秒内的位移。

五、速度位移（vs）图像1. 一物体从静止开始运动，其vs图像如图所示。

求物体在经过5米时的速度。

2. 一物体的vs图像呈线性关系，如图所示。

求物体的加速度。

3. 一物体的vs图像如图所示，求物体在位移为10米时的加速度。

六、力位移（Fs）图像1. 一物体在水平面上受到变力作用，其Fs图像如图所示。

求物体在位移为4米时的合力。

2. 一物体在斜面上受到恒力作用，其Fs图像如图所示。

求物体在位移为6米时的加速度。

3. 一物体在粗糙水平面上受到摩擦力和推力的作用，其Fs图像如图所示。

求物体在位移为8米时的净力。

七、能量位移（Es）图像1. 一物体在弹性变形过程中，其Es图像如图所示。

运动学图像问题（x-t与v-t）【专题概述】用图像来描述两个物理量之间的关系，是物理学中常用的方法。

图像是一种直观且形象的语言和工具，它运用数和形的巧妙结合，恰当地表达各种现象的物理过程和物理规律。

运用图像解题的能力可以归纳为以下两个方面：1.读图2、作图和用图依据物体的状态和物理过程所遵循的物理规律，作出与之对应的示意图或数学函数图像来研究和处理问题。

【典例精讲】1. 对x-t图像的认识：典例1 如图，折线是表示物体甲从A地向B地运动的x－t图象，直线表示物体乙从B 地向A地运动的x－t图象，则下列说法正确的是( )A．在2～6 s内甲做匀速直线运动B．乙做匀速直线运动，其速度大小为5 m/sC．从计时开始至甲、乙相遇的过程中，乙的位移大小为60 mD．在t＝8 s时，甲、乙两物体的速度大小相等典例2 如图所示为甲、乙两物体运动的x－t图象，下列关于甲、乙两物体运动的说法，正确的是( )A．甲、乙两个物体同时出发B．甲、乙两个物体在同一位置出发C．甲的速度比乙的速度小D．t2时刻两个物体速度相同2、与x-t有关的追赶问题;典例3如图是在同一条直线上运动的A、B两质点的x－t图象，由图可知()A．t＝0时，A在B后面B．B质点在t2秒末追上A并在此后跑在A的前面C．在0～t1时间内B的运动速度比A大D．A质点在0～t1做加速运动，之后做匀速运动典例4甲、乙两车某时刻由同一地点沿同一方向开始做直线运动，若以该时刻作为计时起点，得到两车的位移－时间图象如图所示，则下列说法正确的是()A．t1时刻两车相距B．t1时刻乙车追上甲车C．t1时刻两车的速度刚好相等D．0到t1时间内，乙车的平均速度小于甲车的平均速度3 变速运动的x-t图像;典例5物体沿直线运动的位移—时间图象如图所示，则在0～4 s内物体通过的路程s 为( )A．s＝2 m B．s＝4 mC．s＝10 m D．s>10 m典例6 如图所示为甲、乙、丙三个物体相对于同一位置的x－t图象，它们向同一方向开始运动，则在时间t0内，下列说法正确的是()A．它们的平均速度相等B．甲的平均速度最大C．乙的位移最小D．图象表示甲、乙、丙三个物体各自的运动轨迹4 利用v-t图像求位移典例7 (多选) 甲、乙两车在平直公路上同向行驶，其v －t图象如图所示．已知两车在t＝3 s时并排行驶，则()A．在t＝1 s时，甲车在乙车后B．在t＝0时，甲车在乙车前7.5 m处C．两车另一次并排行驶的时刻是t＝2 sD．甲、乙车两次并排行驶的位置之间沿公路方向的距离为40 m典例8 如图是直升机由地面起飞的速度图象，试计算直升机能到达的最大高度及25 s 时直升机所在的高度是多少？5 v-t图像的综合运用典例9图所示是A、B两物体从同一地点出发，沿相同的方向做直线运动的v－t图象，由图象可知()A．A比B早出发5 sB．第15 s末A、B速度相等C．前15 s内A的位移比B的位移大50 mD．第10 s末A、B位移之差为75 m【专练提升】1、(多选)一遥控玩具小车在平直路上运动的位移—时间图象如图所示，则()A．15 s内汽车的位移为30 mB．20 s末汽车的速度大小为1 m/sC．前10 s内汽车的速度为3 m/sD．前25 s内汽车做单方向直线运动2、(多选)如图所示是A、B两运动物体的位移图象，下述说法中正确的是()A．A、B两物体开始时相距100 m，运动方向相同B．B物体做匀速直线运动，速度大小为5 m/sC．A、B两物体运动8 s时，在距A的出发点60 m处相遇D．A物体在运动中停了6 s3、(多选)甲、乙两车某时刻由同一地点，沿同一方向开始做直线运动，若以该时刻作为计时起点，得到两车的位移－时间图象，即x－t图象如图所示，甲图象过O点的切线与AB平行，过C点的切线与OA平行，则下列说法中正确的是()A．在两车相遇前，t1时刻两车相距最远B．0～t2时间内甲车的瞬时速度始终大于乙车的瞬时速度C．甲车的初速度等于乙车在t3时刻的速度D．t3时刻甲车在乙车的前方4、(多选)质点做直线运动，其x－t关系如图所示．关于质点的运动情况，下列说法正确的是()A．质点在0～20 s内的平均速度为0.8 m/sB．质点在0～20 s内的平均速度为1 m/sC．质点做单向直线运动D．质点做匀变速直线运动运动学图像问题（x-t与v-t）答案【典例精讲】典例1【答案】B典例2【答案】C典例3【答案】B【解析】由图象可知，t＝0时，B在A后面，故A错误；B质点在t2秒末追上A并在此后跑在A的前面，B正确；在0～t1时间内B的斜率小于A，故B的运动速度比A小，C错误；A质点在0～t1时间内做匀速运动，之后处于静止状态，故D错误典例4【答案】B【解析】由图知，0到t1时间内，乙车在甲车后面追赶，t1时刻追上甲车，A错误，B 正确；x－t图象的斜率表示速度，t1时刻乙车速度大于甲车速度，C错误；0到t1时间内，两车位移相等，时间相等，根据＝知，两车平均速度相等，D错误．典例5【答案】C【解析】由图可知：物体在前2 s内位移是4 m，后2 s内位移是－6 m，所以在0～4 s 内物体通过的路程s为10 m，故选C典例6【答案】A典例7【答案】BD【解析】在t＝3 s时，两车并排，由图可得在1～3 s内两车发生的位移大小相等，说明在t＝1 s时，两车并排，由图象可得前1 s乙车位移大于甲车位移，且位移差Δx＝x2－x1＝7.5 m，在t＝0时，甲车在乙车前7.5 m处，选项A、C错误，选项B正确；在1～3 s内两车位移相同，由图象甲可求位移x＝×(10＋30)×2 m＝40 m，选项D正确典例8【答案】600 m500 m典例9【答案】D【专练提升】1、【答案】ABC2、【答案】BC3、【答案】AC【解析】图象的纵坐标表示物体所在的位置，图象斜率表示速度，由图可知，0～t1时间甲的斜率大于乙，之后甲的斜率小于乙，A正确，B错误；由题知，甲图象过O点的切线与AB平行，则甲车的初速度等于乙车在t3时刻的速度，C正确；t3时刻两车的位置坐标相同，两车处在同一位置，D错误4、【答案】AC。

物理——不可不知的运动学图像及对应习题
常见运动学图像有九个，分别为V-t图像、x-t图像、a-t图像、x/t-t图像、x-t方图像、V-x图像、x-v方图像、1/v-x图像、a-v图像。

明晰它们的物理意义是关键，之前我详细解析过各个图像，可参考对应习题加深理解
1.V-t图像斜率表示加速度，与t轴围成面积表示路程
2.x-t图像斜率表示速度
3.a-t图像与t轴围成面积表示速度改变量
4.x/t-t图像斜率表示加速度的一半，纵截距表示初速度
5.x-t方图像若为直线则表示匀变速直线运动，图像斜率表示加速度的一半
6.V-x图像若为抛物线则表示匀变速直线运动
7.x-v方图像若为直线线则表示匀变速直线运动
8.1/v-x图像面积表示运动时间
9.a-v图像斜率倒数则表示运动时间。

专题一 运动学图像——精剖细解备考讲义高考对于这部分知识点主要以直线运动的情景进行命题，体现物理知识在现实生活当中的应用。

主要考查的知识点有常规运动学图像：①x −t 图像；②v−t 图像；③a －t 图像等；非常运动学图像：x t －t 图像；v 2－x 图像；x －t 2图像；x t 2－1t图像；vx 图像。

知识点1：运动学图像1．常规运动学图像 图像类型 图像包含的知识图例x −t 图像 物理意义：反映物体做直线运动的速度随时间变化的规律。

匀速直线运动的图像是一条与横轴平行的直线，匀变速直线运动的图像是一条倾斜的直线； 图线上某点切线斜率的大小（正负）表示物体在该时刻的速度大小（方向）。

纵轴截距表示t ＝0时刻的初始位置，横轴截距表示位置坐标为零的时刻。

v−t 图像 物理意义：反映物体做直线运动的速度随时间变化的规律。

匀速直线运动的图像是一条与横轴平行的直线，匀变速直线运动的图像是一条倾斜的直线； 图线上某点切线斜率的大小（正负）表示物体在该时刻的加速度大小（方向）。

图像与时间轴围成的面积表示物体在该段时间内运动的位移。

若此面积在时间轴的上方（下方），则表示这段时间内的位移方向为正（为负）。

纵轴截距表示初速度，横轴截距表示速度为零的时刻。

a －t 图像 物理意义：反映物体做直线运动的加速度随时间变化的规律。

包围面积的意义：图像和时间轴所围面积表示该段时间内速度的变化量。

图像解题的方法：确认横坐标、纵坐标对应的物理量；观察图像的走势，获取斜率、截距、面积、交点、转折点等信息，将物体的运动图像转化为物体的运动模型。

解题常用的两种方法：①函数斜率面积法：先由运动学规律推导出两个物理量间的函数表达式，再根据函数表达式的斜率、截距的意义求出相应的问题，特别是解决对于不太熟悉的图像等要注意这种转化。

②函数数据代入法：先由运动学规律推导出两个物理量间的函数表达式，再把图像中的特殊数据代入函数表达式进行计算。

1.5图像一、s-t图像：（涉及概念：时间与时刻、位置、位移与路程、平均速度与瞬时速度、加速度、斜率）1、如图所示，描述物体各种情况下的运动情况：2、如图所示，描述物体在各个阶段的运动情况：3、如图所示，描述物体在各个阶段的运动情况：4、如图所示，描述物体在各个阶段的运动情况：5、甲、乙两物体的位移随时间变化如图所示，下列说法正确的是（）A、甲乙的运动方向相反；B、3s末甲乙相遇；C、甲的速度比乙的速度大；D、0-3s内甲的位移比乙的位移多3m；5、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲、乙两物体的距离越来越近；B、0-3s内甲、乙的位移相等；C、甲、乙两物体的速度相同；D、取向右为正方向，4s末甲在乙的左边；6、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲比乙提前2s出发；B、0-3s内甲、乙两物体的位移相同；C、甲比乙物体的速度大；D、3s后乙还能追上甲；7、如右图所示为甲、乙两物体相对于同一参考系的x－t图象，下面说法正确的是( ) A．甲、乙两物体的出发点相距x0B．甲、乙两物体都做匀速直线运动C．甲物体比乙物体早出发的时间为t1D．甲、乙两物体向同方向运动8、下图是做直线运动的甲、乙两个物体的位移—时间图象，由图象可知( )A．乙开始运动时，两物体相距20 mB．在0～10 s这段时间内，两物体间的距离逐渐增大C．在10～25 s这段时间内，两物体间的距离逐渐变小D．两物体在10 s时相距最远，在25 s时相遇9、如图所示为甲、乙两物体的运动情况，下列说法错误的是（）A、0-3s内甲、乙两物体的位移相同；B、0-3s内甲、乙两物体的平均速度相同；C、乙一直在甲的前面；D、甲、乙都做匀速直线运动；E、3s末甲、乙两物体相遇；10、一汽车先向右做匀速直线运动，运动了3s，位移为10m，然后停下休息了2s后继续做匀速直线运动，经过2s的位移为10m，然后立即返回做匀减速直线运动，经过5s回到出发点，画出该汽车运动的x-t图象。
