(物理)九年级物理电与磁测试卷(含答案)

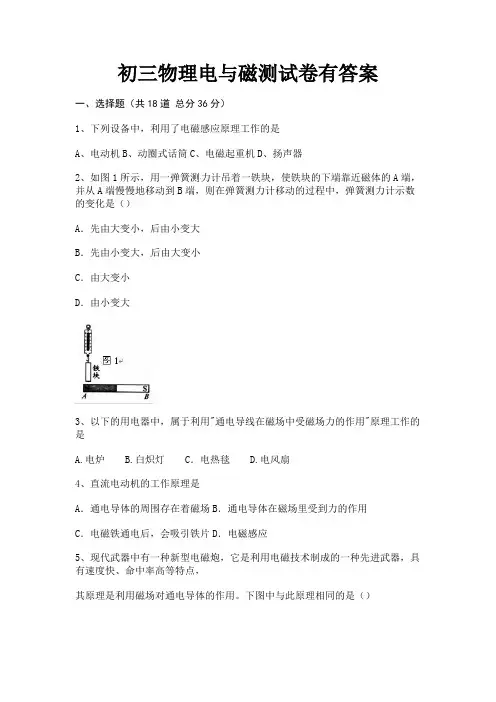

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、下列设备中，利用了电磁感应原理工作的是A、电动机B、动圈式话筒C、电磁起重机D、扬声器2、如图1所示，用一弹簧测力计吊着一铁块，使铁块的下端靠近磁体的A端，并从A端慢慢地移动到B端，则在弹簧测力计移动的过程中，弹簧测力计示数的变化是（）A．先由大变小，后由小变大B．先由小变大，后由大变小C．由大变小D．由小变大3、以下的用电器中，属于利用"通电导线在磁场中受磁场力的作用"原理工作的是A.电炉B.白炽灯C．电热毯 D.电风扇4、直流电动机的工作原理是A．通电导体的周围存在着磁场B．通电导体在磁场里受到力的作用C．电磁铁通电后，会吸引铁片D．电磁感应5、现代武器中有一种新型电磁炮，它是利用电磁技术制成的一种先进武器，具有速度快、命中率高等特点，其原理是利用磁场对通电导体的作用。

下图中与此原理相同的是（）6、如图所示，当弹簧测力计吊着一磁体，沿水平方向从水平放置的条形磁铁的A端移到B端的过程中，能表示测力计示数与水平位置关系的是图中的（）A．B．C．D．7、下列哪种电器设备是利用电磁感应现象来工作的（）A．电饭锅 B．电动机 C．发电机 D．电磁铁8、关于磁现象，下列说法中正确的是A．指南针能指南北是受地磁场的作用B．磁场对放入其中的小磁针一定有力的作用C．磁场是由磁感线组成的D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向9、某同学探究"什么情况下磁可以生电"的实验装置如图5所示。

ab是一根直铜丝，通过导线接在量程为3A电流表的两接线柱上，电流表指针指零。

当把ab迅速向右运动时，并未发现电流表指针明显偏转。

你认为最可能的原因是A．感应电流太小，无法使指针明显偏转B．应把ab改为向左运动C．应把ab改为上下运动D．铜丝太细，换用铜棒便能使指针明显偏转10、下列说法中正确的是A．磁感线是真实存在的B．磁铁只能吸引铁制品C．同种电荷相互排斥，异名磁极相互吸引D．小磁针可以用来判断磁场中某点磁场的方向11、线上授课时，教师对着麦克风说话。

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、最早发现电磁感应现象的物理学家是A.安培B．焦耳C．奥斯特D．法拉第2、居家防疫期间跑步机深受青睐，其核心装置是电动机，下列实验能说明电动机工作原理的是（）A．B．C．D．3、开关S闭合后，小磁针静止时的指向如图所示，由此可知（）A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源负极C．b端是通电螺线管的N极，d端是电源正极D．a端是通电螺线管的N极，c端是电源负极4、关于如图所示的四幅图的分析，正确的是（）A．根据图（a）装置所示原理可制造电动机B．根据图（b）装置所示原理可制造发电机C．图（c）说明电流具有磁效应D．图（d）中大拇指所指的方向是电流方向5、如图6所示，ab为闭合电路的一部分导体，当ab在磁场中运动时，能产生感应电流的是A．垂直纸面向里运动B．垂直纸面向外运动C．沿纸面向右运动D．沿纸面竖直向上运动6、发现"电流周围存在磁场"的物理学家是()。

A．奥斯特B．焦耳C．帕斯卡D．牛顿7、如图所示的四个装置可以用来演示物理现象或原理，下列表述正确的是A.图a可用来演示电磁感应现象B.图b可用来演示电动机原理C.图c可用来演示发电机原理D.图d可用来演示电磁铁磁性强弱与线圈匝数的关系8、如图所示，电磁铁左侧的甲为条形磁铁，右侧的乙为软铁棒，A端是电源的正极.下列判断中正确的是（）A.甲、乙都被吸引B.甲被吸引，乙被排斥C.甲、乙都被排斥D.甲被排斥，乙被吸引9、如图所示，ab金属棒与导线、电流表、开关组成闭合回路，下列说法正确的是（）A．当ab棒向左运动时，电流表的指针偏转，电动机是根据这个原理制作的B．当ab棒向左运动时，电流表的指针偏转，发电机是根据这个原理制作的C．当ab棒沿磁感线方向运动时，电流表的指针偏转，电动机是根据这个原理制作的D．当ab棒沿磁感线方向运动时，电流表的指针偏转，发电机是根据这个原理制作的10、小华发现宾馆里的"插卡取电器"有两种类型，第一种无论插入哪种卡片都能使房间通电，第二种用专门的磁卡插入或靠近都能使房间通电，小明设计了如下三种方法用于判断取电器类型：①将硬纸片插入，看能否通电；②将专用磁卡插入，看能否通电；③将专用磁卡贴在面板上不插入，看能否通电．其中可行的方法是A．①②B．②③C．①③D．①②③11、下列设备或电器中，其主要工作原理与电磁铁无关的是（）12、关于下列四幅图的说法正确的是（）A．甲图的实验说明磁场能产生电流 B．乙图的实验所揭示的原理可制成电动机C．丙图是演示电磁感应现象的实验装置 D．丁图中麦克风应用了电磁感应现象的原理13、下列关于磁场和磁感线的说法，正确的是A．磁体周围存在着磁场B．磁体周围存在着磁感线C．磁感线就是磁场D．磁感线总是从S极出发回到N极14、课堂上教师做了如图3的演示实验，同学们根据实验现象得到如下结论，其中不正确的是：A.甲、乙两次实验表明通电导线周围存在磁场;B.甲、丙两次实验表明磁场对电流有力的作用;C.甲、丙两次实验表明通电导线周围的磁场方向与电流方向有关;D.甲、乙、丙三次实验现象共同表明电能生磁，且其磁场方向与电流方向有关.15、很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。

初三物理电与磁测试题及答案一、选择题1．关于电磁现象，下列说法正确的是（）A. 通电导线周围一定存在磁场B. 磁场是由疏密不同的磁感线组成的C. 改变电流大小，可以改变电动机转动的方向D. 任何导体在磁场中运动时，都能产生感应电流【答案】 A【解析】【解答】解：A、据奥斯特实验可知，通电导线周围一定存在磁场，故A正确；B、磁场是看不到的物质，而磁感线是为描述磁场分布而引入的，磁感线实际上是不存在的，故B错误；C、改变电流的方向可以改变线圈受力的方向，即可以改变电动机转动的方向；而改变电流大小，并不能改变电动机转动的方向，故C错误；D、导体在磁场中如果沿磁场方向运动是不会产生感应电流的，且选项没说明电路是否闭合，故D错误．故选A．【分析】（1）奥斯特实验说明了通电导线周围存在着磁场；（2）磁体周围存在磁场，为了描述磁场的分布物理学上引入了磁感线，实际上磁感线是不存在的；（3）改变电流的方向可以改变线圈受力的方向；（4）产生感应电流的条件：闭合回路中的导体切割磁感线．2．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。

【分析】探究通电导体在磁场中受力的作用的装置中，有电源，磁体、导线等，当导线中电流相等时，可以探究电磁铁的磁性和线圈匝数的关系.3．电磁炮是一种先进的动能杀伤武器，它是利用磁场对通电导体作用的原理，对金属炮弹进行加速，具有速度快、命中率高等待点。

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、通电直导线的周围存在磁场，若将～根长导线沿一个方向绕成螺线管，插入铁芯后，就制成了一个电磁铁。

关于电磁铁的磁性强弱，以下说法正确的是【】A．电磁铁的磁性强弱与线圈匝数无关B．电磁铁的磁性强弱与电流大小无关C．导线绕成螺线管后，每匝线圈产生的磁场相互抵消，故磁性减弱D．导线绕成螺线管后，每匝线圈产生的磁场相互叠加，故磁性增强2、图5是条形磁体的磁感线分布，图中的E、F、P、Q四点，磁场最强的是A．E点B．F点C．P点D．Q点3、电流磁效应的发现，首次揭开了电与磁的联系，而电磁感应现象的发现则进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列最先发现电磁感应现象的科学家是（）A．法拉第B．奥斯特C．安培D．沈括4、如图所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。

下列四图中与这一过程的工作原理相同的是（）5、电话有许多种，现在人们应用的磁感式电话的话筒主要应用了（）A．电流的热效应B．电流的化学效应C．电流的磁效应D．电磁感应现象6、如图所示，有两根外形一样的钢棒，当钢棒如图甲放置时，不能看到a、b 相互吸引；当如图乙放置时，能看到a、b相互吸引，由此可知（）A．a不是磁铁，b是磁铁B．a是磁铁，b不是磁铁C．a、b都是磁铁D．无法判断7、公交IC卡是我市市民出行的好帮手。

IC卡在刷卡机上刷过时，刷卡机的检测器就会产生感应电流，便可读出IC卡上的信息。

下列图中各电器的工作原理与IC卡刷卡时原理相同的是（）A.电风扇B.电动机C.手摇发电机D.电磁铁8、下列说法不正确的是（）A．电铃是利用电流的磁效应来工作的B．奥斯特实验说明了通电导线周围有磁场C．电动机是利用通电线圈在磁场中转动的原理来工作的D．发电机是把电能转化为机械能的装置9、下列关于电磁现象的说法中，正确的是A．磁场看不见、摸不着，所以我们无法通过一些现象来认识它B．相互吸引的两磁极是同名磁极C．通电导线周围磁场的方向与电流方向有关D．电磁铁的磁性强弱只与电流大小有关10、如图所示有关电与磁的分析，正确的是（）A、图a装置的原理可制作发电机B、图b表明磁体间的引力使列车悬浮起来C、图c装置原理表明了电磁感应现象D、图d可用来演示电磁铁的磁性强弱与电流大小的关系11、（经典题）下列设备中与发电机工作原理相同的是（）A.电磁铁B.电动机C.电铃D.动圈式话筒12、下列设备中，利用了电磁感应原理工作的是A、电动机B、动圈式话筒C、电磁起重机D、扬声器13、探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多。

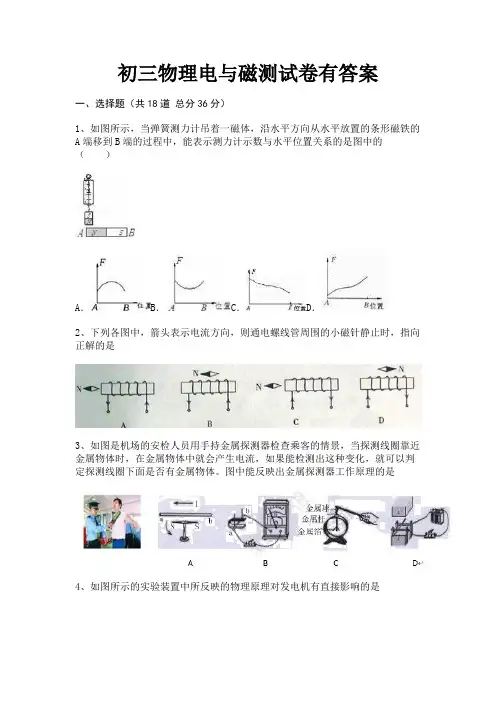

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、如图所示，当弹簧测力计吊着一磁体，沿水平方向从水平放置的条形磁铁的A端移到B端的过程中，能表示测力计示数与水平位置关系的是图中的（）A．B．C．D．2、下列各图中，箭头表示电流方向，则通电螺线管周围的小磁针静止时，指向正解的是3、如图是机场的安检人员用手持金属探测器检查乘客的情景，当探测线圈靠近金属物体时，在金属物体中就会产生电流，如果能检测出这种变化，就可以判定探测线圈下面是否有金属物体。

图中能反映出金属探测器工作原理的是4、如图所示的实验装置中所反映的物理原理对发电机有直接影响的是5、（2015•河池）如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是（）A．可用来研究电磁感应现象B．可用来说明电动机原理C．可用来说明发电机原理D．可用来研究电磁铁磁性强弱与线圈匝数的关系6、如图所示,物体A的重量为10N,永磁体B的重量为6N,A、Ｂ之间弹簧的弹力为3Ｎ，那么电源的正、负极和电磁铁对Ｂ的作用力Ｆ大小可能是（）Ａ.Ｐ为电源负极，电磁铁对Ｂ的作用力为13ＮＢ.Ｐ为电源负极，电磁铁对Ｂ的作用力为18ＮＣ.Ｐ为电源正极，电磁铁对Ｂ的作用力为7ＮD.Ｐ为电源正极，电磁铁对Ｂ的作用力为13Ｎ7、小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，让它漂浮在水面,制作指南针。

如图所示,该指南针的南极(S)应标在泡沫板的（）A.a处B.b处C.c处D.d处8、要使通电螺线管的磁性减弱，可以（）A．改变通电电流的方向B．减小通电电流的大小C．在通电螺线管中插入铁芯D．增加通电螺母管的线圈匝数9、如图，在实验装置中，当开关闭合时，能观察到导体棒ab沿金属导轨运动，利用这一现象所揭示的原理可制成的设备是（）A．发电机B．电磁继电器C．电热器D．电动机10、把一台手摇发电机跟灯光连接起来，使线圈在磁场中转动，可以看到灯光发光。

中考物理电与磁测试题（含答案）一、选择题1．如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）A. B. C. D.【答案】B【解析】【解答】解：磁极间的磁感线是从N极指向S极，由图可知，ACD中的导体运动时都会切割磁感线，所以会产生感应电流；只有B没有切割磁感线，所以不会产生感应电流；故选B．【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．2．如图所示四个实验中，能说明电动机工作原理的是（）A.B.C.D.【答案】 D【解析】【解答】解：电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围有磁场，A不符合题意；B、该装置没有电源，是发电机原理图，其原理是电磁感应现象，B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，C不符合题意；D、该装置有电源，是电动机原理图，表明通电的导体在磁场中受力的作用，D符合题意。

故答案为：D。

【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.3．首先发现电流磁效应的科学家是（）A. 麦克斯韦B. 赫兹C. 奥斯特D. 法拉第【答案】 C【解析】【分析】导体中有电流通过时，在导体周围就会产生磁场，磁场方向与电流方向有关．【解答】1820年，奥斯特意外地发现载流导线的电流会作用于磁针，使磁针改变方向，也就是通电导体周围产生磁场．故选C．【点评】多了解物理学史对培养我们学习物理的兴趣是有帮助的，所以考试中也时有涉及，在学习中应注意．4．关于磁场和磁感线，以下说法错误的是（）A. 磁体周围存在着磁感线B. 磁体之间的相互作用是通过磁场产生的C. 磁体外部的磁感线都是从磁体的N极出发，回到S极的D. 磁场中，小磁针静止时北极所指的方向为该点磁场的方向【答案】 A【解析】【解答】解：A、磁感线是为了描述磁场而引入的一种假想的线，磁感线不是真实存在的，A错误，符合题意；B、磁极间的相互作用是通过磁场发生的，B不符合题意；C、磁体外部的磁感线是从它的北极出来，回到它的南极，C不符合题意；D、磁场中的小磁针静止时，北极所指的方向跟该点的磁场方向一致，为该点的磁场方向，D不符合题意；故答案为：A。

初三物理电与磁题20套(带答案)及解析一、电与磁选择题1．以下是对电与磁部分四幅图的分析，其中错误的是（）A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），A不符合题意。

B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，B 不符合题意。

C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，C不符合题意。

D、动圈式话筒是根据电磁感应原理工作的，D错误，符合题意。

故答案为：D。

【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．4．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。

中考物理电与磁测试题（含答案）一、选择题1．下列设备中，工作原理与如图所示的实验原理相同的是（）A. 电动机B. 发电机C. 电磁铁D. 电磁继电器【答案】A【解析】【解答】解：A、由图可知，电路中有电源，是电动机的工作原理图，其原理是通电导体在磁场中受到力的作用，故A符合题意．B、发电机的原理图中没有电源，发电机是根据电磁感应原理制成的，故B不符合题意；CD、电磁铁、电磁继电器都是利用电流的磁效应制成的，故CD不符合题意．故选A．【分析】图中有电源，是电动机工作原理的示意图，其原理是通电导体在磁场中受到力的作用；再结合发电机、电磁铁、电磁继电器的工作原理可解答此题．2．图展示了我国古代劳动人民的智慧成果，对其中涉及的物理知识，说法错误的是（）A. 孔明灯在上升过程中，只受浮力B. 紫砂壶属于连通器C. 司南能够指南北是利用了磁体受地磁场的作用D. 正在发声的编钟在振动【答案】 A【解析】【解答】解：A、孔明灯在上升过程中，不但受到浮力而且受到重力的作用，A不符合题意；B、紫砂壶的壶嘴和壶身上端开口，底部相互连通，是利用连通器的原理，B符合题意；C、司南指示南北方向是因为受到了地磁场的作用，C符合题意；D、一切发声的物体都在振动，所以正在发声的编钟在振动，D符合题意。

故答案为：A。

【分析】物体在上升过程中，不但受到浮力而且受到重力的作用.连通器的定义是上端开口、底部相连通的容器，认清连通器的结构特点，生活中应用连通器的还有：乳牛自动喂水器、自来水的水塔和水龙头、过桥涵洞、洗手盆的回水弯等等.地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近.（地磁的南北极与地理的南北极并不重合，它们的交角称磁偏角，这是我国学者：沈括最早记述这一现象.）一切发声的物体都在振动.3．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（）A. 都是红灯B. 都是绿灯C. 分别是红灯、绿灯D. 分别是绿灯、红灯【答案】 D【解析】【解答】解：由题当车位已停车时，光控开关被遮光而闭合，由图可知，此时左侧控制电路连通，电磁继电器中的电磁铁产生磁性，吸下衔铁，L2灯泡电路被接通，所以L2为红灯；当车位未停车时，光控开关有光照而断开，电磁铁中无磁性，弹簧将衔铁拉起，L1电路接通而发光，所以L1为绿灯．故ABC错误，D正确．故选D【分析】根据光控开关的作用，分析左侧控制电路的通断，再分析两灯的工作状态即可解题．4．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．5．导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电滋的是（）（a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面）A. AB. BC. CD. D【答案】 D【解析】【解答】在电磁感应现象中，金属棒要切割磁感线需要两个条件：①金属棒与磁感线方向之间的夹角不能为0；②金属棒的运动方向与磁感线之间的夹角不能为0.A.导线a与磁感线的夹角为0，且运动方向与磁感线夹角为0，不能产生电流，故A不合题意；B.导线a与磁感线的夹角为0，但运动方向与磁感线夹角不为0，也不能产生电流，故B 不合题意；C.导线a与磁感线的夹角不为0，但运动方向与磁感线夹角为0，也不能产生电流，故C 不合题意；D.导线a与磁感线的夹角不为0，且运动方向与磁感线夹角不为0，能产生电流，故D符合题意。

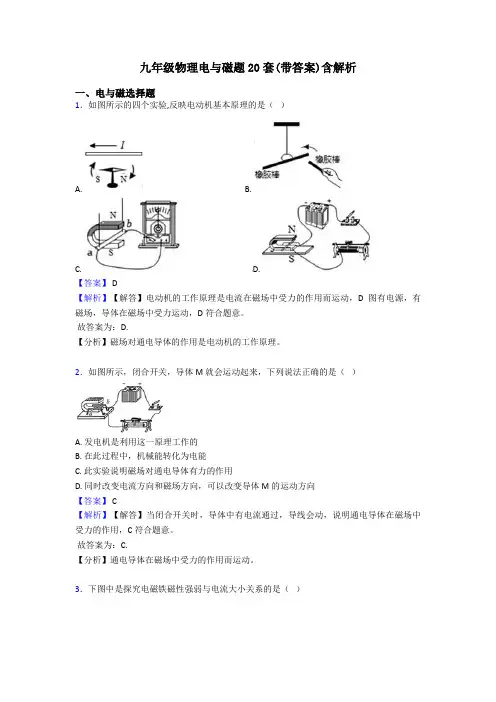

九年级物理电与磁题20套(带答案)含解析一、电与磁选择题1．如图所示的四个实验,反映电动机基本原理的是（）A. B.C. D.【答案】 D【解析】【解答】电动机的工作原理是电流在磁场中受力的作用而运动，D图有电源，有磁场，导体在磁场中受力运动，D符合题意。

故答案为：D.【分析】磁场对通电导体的作用是电动机的工作原理。

2．如图所示，闭合开关，导体M就会运动起来，下列说法正确的是（）A. 发电机是利用这一原理工作的B. 在此过程中，机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向，可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时，导体中有电流通过，导线会动，说明通电导体在磁场中受力的作用，C符合题意。

故答案为：C.【分析】通电导体在磁场中受力的作用而运动。

3．下图中是探究电磁铁磁性强弱与电流大小关系的是（）A. B. C. D.【答案】D【解析】【解答】解：A、图中是奥斯特实验的装置，说明了电流周围存在磁场，故A不符合题意；B、图中没有电源，但有灵敏电流计，是探究电磁感应现象的装置，故B不符合题意；C、图中有电源，是研究磁场对电流作用的装置，故C不符合题意；D、图中电磁铁和滑动变阻器串联，通过调节滑片改变电路中的电流，即研究电磁铁的磁性强弱与电流大小的关系，故D符合题意．故选D．【分析】（1）通电导线周围存在磁场，称为电流的磁效应；（2）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这种现象叫做电磁感应，发电机就是利用这个原理制成的；（3）通电线圈在磁场中受力转动，电动机就是利用这个原理制成的；（4）电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、有关铁芯有关．4．如图所示，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是（）A. 小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端B. 小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端C. 小磁针甲和小磁针乙静止时N极均指向右端D. 小磁针甲和小磁针乙静止时N极均指向左端【答案】 B【解析】【解答】解：由电源的正负极可知，电流从螺线管的左后方流入，右前方流出，由右手螺旋定则可知，螺线管右端应为N极，左端为S极；因同名磁极相互排斥、异名磁极相互吸引，所以小磁针甲静止时N极指向左端，S极指向右，小磁针乙静止时N极指向右端，S极指向左，B符合题意，ACD不符合题意。
