高中物理“示波管原理”

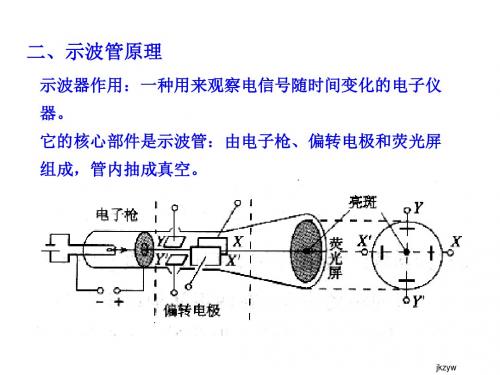

示波器的核心部分是示波管，示波管的构造如图所示。
示波管由电子枪、偏转电极和荧光屏组成。
它的原理是：电子枪发射电子束，在偏转电极的作用下，电子束发生偏转（向电势高的“+”极偏），打在荧光屏上的不同位置。
若偏转电极的电压随外加电压的变化而变化，电子束的偏转距离也随之变化，打在荧光屏上的位置也相应变化，由于视觉暂留和荧光物质的残光特性，亮斑看起来就成为一条亮线，间接显示了所加电压的变化。
XX '和YY’之间的偏转位移：
对示波管的分析有以下三种情形：
（1）偏转电极不加电压：从电子枪射出的电子将沿直线运动，射到荧光屏的中心形成一个亮斑。
（2）仅在XX'(或YY')加电压：①若所加恒定电压，则电子流被加速后，进入偏转场，最后射到荧光屏上XX′（或YY′）所在直线上某一点，形成一个亮斑（不在中心）。
（3）若所加电压按正弦函数规律变化，U=Umsinωt，偏移也将按正弦规律变化，如x=xmsinωt或y=ymsinωt，即亮斑在水平方
向或竖直方向做简谐运动，当电压变化很快时，亮斑移动很快，由于视觉暂留和荧光物质的残光特性，亮斑的移动看起来就成为一条水平或竖直的亮线。
