下载文档原格式

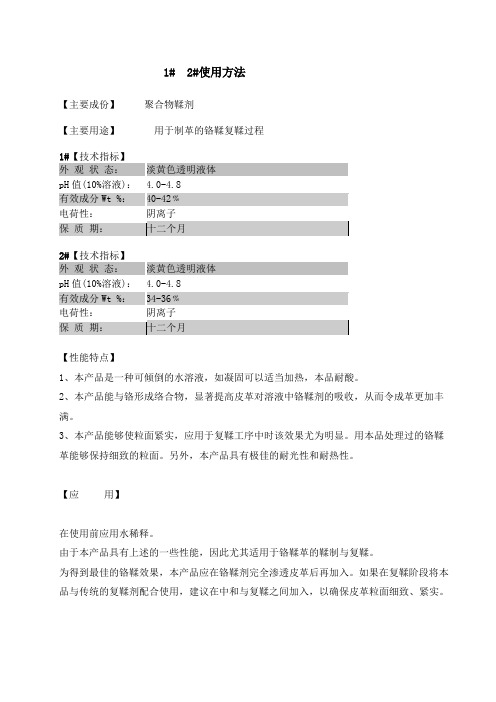

3# 4#使用方法
【主要成份】丙烯酸的聚合物丹宁
【主要用途】用于皮革的复鞣过程
3#【技术指标】
化学组成：不饱和脂肪族单体聚合物
外观：深棕色粘稠液体
水溶性：可溶于任何比例的水中
有效成分Wt %：： 25±1%
PH值（10%溶液）： 4.0—6.0
4#【技术指标】
化学组成：不饱和脂肪族单体聚合物
外观：深棕色粘稠液体
水溶性：可溶于任何比例的水中
有效成分Wt %：： 20±1%
PH值（10%溶液）： 4.0—6.0
【性能特点】
3# 4# 如凝固用热水很容易化开。
3# 4#对酸比较敏感，PH值小于3.5有时会形成沉淀。
3# 4#与植物鞣质、合成鞣制、磺化-亚硫酸化油脂及其它阴离子产品一起使用时，不会产生任何问题。
3# 4#具有均染作用，可能有轻微败色作用，但3#应好于4#
3# 4#作为复鞣剂能够使铬鞣革更加丰满，获得优良的手感，而不会改变皮革的性质，不会引起粒面变粗，中和后pH4.8-5.0
5# 丙烯酸树脂鞣剂
本品为丙烯酸树脂类鞣剂，适用于各种皮革产品的复鞣和填充，显著改善皮革的丰满度、弹性、柔软度和松面程度，耐酸性好，增厚效果明显。
5#【技术指标】
化学组成：丙烯酸树脂类
外观：淡黄色粘稠液体
水溶性：可溶于任何比例的水中
有效成分Wt %：： 40±1%
PH值（10%溶液）： 4.5-6.0。

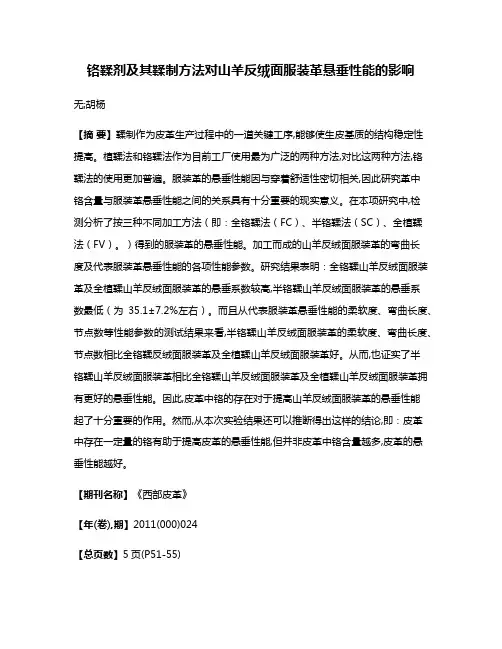

铬鞣剂及其鞣制方法对山羊反绒面服装革悬垂性能的影响无;胡杨【摘要】鞣制作为皮革生产过程中的一道关键工序,能够使生皮基质的结构稳定性提高。
植鞣法和铬鞣法作为目前工厂使用最为广泛的两种方法,对比这两种方法,铬鞣法的使用更加普遍。
服装革的悬垂性能因与穿着舒适性密切相关,因此研究革中铬含量与服装革悬垂性能之间的关系具有十分重要的现实意义。
在本项研究中,检测分析了按三种不同加工方法（即：全铬鞣法（FC）、半铬鞣法（SC）、全植鞣法（FV）。
）得到的服装革的悬垂性能。
加工而成的山羊反绒面服装革的弯曲长度及代表服装革悬垂性能的各项性能参数。
研究结果表明：全铬鞣山羊反绒面服装革及全植鞣山羊反绒面服装革的悬垂系数较高,半铬鞣山羊反绒面服装革的悬垂系数最低（为35.1±7.2%左右）。
而且从代表服装革悬垂性能的柔软度、弯曲长度、节点数等性能参数的测试结果来看,半铬鞣山羊反绒面服装革的柔软度、弯曲长度、节点数相比全铬鞣反绒面服装革及全植鞣山羊反绒面服装革好。
从而,也证实了半铬鞣山羊反绒面服装革相比全铬鞣山羊反绒面服装革及全植鞣山羊反绒面服装革拥有更好的悬垂性能。
因此,皮革中铬的存在对于提高山羊反绒面服装革的悬垂性能起了十分重要的作用。
然而,从本次实验结果还可以推断得出这样的结论,即：皮革中存在一定量的铬有助于提高皮革的悬垂性能,但并非皮革中铬含量越多,皮革的悬垂性能越好。
【期刊名称】《西部皮革》【年(卷),期】2011(000)024【总页数】5页(P51-55)【关键词】绒面服装革;悬垂性能;铬鞣剂;山羊;鞣制方法;弯曲长度;加工方法;性能参数【作者】无;胡杨【作者单位】皮革服装与饰品开发中心,中心皮革研究所,（科学与工业研究理事会）,阿迪亚尔,金奈600020,印度;四川大学制革清洁技术国家工程实验室,四川成都610065【正文语种】中文【中图分类】TS563.1皮革加工过程可被划分为三大工段，即：鞣前处理或准备工段、鞣制工段及鞣后处理工段。
一、实验目的1. 了解铬鞣的基本原理和过程。
2. 掌握铬鞣剂的使用方法及注意事项。
3. 通过实验观察铬鞣剂对皮革的鞣制效果。
二、实验原理铬鞣是一种以铬盐（如硫酸铬、铬明矾等）为主要鞣剂对皮革进行鞣制的方法。
铬鞣剂中的铬离子与皮革中的蛋白质分子发生络合反应，形成稳定的络合物，使皮革具有良好的耐水、耐光、耐气候等性能。
三、实验用品1. 仪器：分析天平、烧杯、量筒、玻璃棒、滴定管等。
2. 材料：生皮、铬盐、水、酸、碱等。
3. 药品：硫酸铬、氢氧化钠、硫酸、盐酸等。
四、实验步骤1. 准备生皮：将生皮浸泡在水中，使其充分吸水膨胀，然后进行初步的清洗和脱脂处理。
2. 配置铬鞣液：按照一定比例配置铬鞣液，一般铬盐与水的比例为1:10左右。
3. 鞣制过程：a. 将清洗干净的生皮浸泡在铬鞣液中，温度控制在30-40℃之间，浸泡时间约为4-6小时。
b. 在鞣制过程中，每隔一段时间搅拌一次，以确保皮革均匀地与铬鞣液接触。
c. 鞣制结束后，取出皮革，用清水冲洗干净。
4. 后处理：a. 将冲洗干净的皮革放入酸液中进行中和处理，调节pH值至4-5。
b. 将中和后的皮革放入碱液中进行中和处理，调节pH值至7-8。
c. 将处理后的皮革进行漂洗，去除多余的碱和盐分。
d. 将漂洗干净的皮革晾干，进行进一步的整理和加工。
五、实验结果与分析1. 外观观察：经过铬鞣处理的皮革表面光滑，手感柔软，具有良好的弹性。
2. 物理性能测试：通过实验，铬鞣皮革的耐水、耐光、耐气候等性能均有所提高。
3. 化学分析：对实验前后皮革的化学成分进行分析，发现铬鞣剂与皮革中的蛋白质分子形成了稳定的络合物。
六、实验结论1. 铬鞣是一种有效的皮革鞣制方法，能够显著提高皮革的性能。
2. 铬鞣剂的使用应严格按照比例和操作规程进行，以确保皮革的质量和安全性。
3. 铬鞣过程中，应注重对环境的保护，避免铬鞣废液对环境的污染。
七、注意事项1. 铬鞣剂具有较强的腐蚀性，操作时应佩戴防护手套和眼镜。

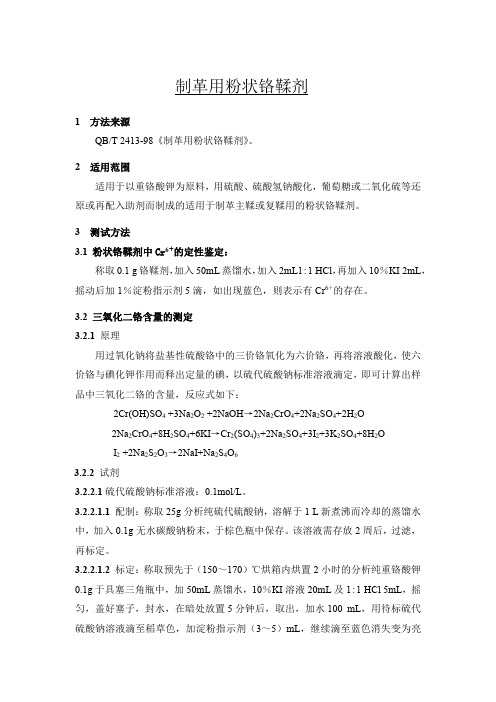

制革用粉状铬鞣剂1 方法来源QB/T 2413-98《制革用粉状铬鞣剂》。
2适用范围适用于以重铬酸钾为原料，用硫酸、硫酸氢钠酸化，葡萄糖或二氧化硫等还原或再配入助剂而制成的适用于制革主鞣或复鞣用的粉状铬鞣剂。
3 测试方法3.1 粉状铬鞣剂中Cr6＋的定性鉴定：称取0.1 g铬鞣剂，加入50mL蒸馏水，加入2mL1:1HCl，再加入10％KI2mL，摇动后加1％淀粉指示剂5滴，如出现蓝色，则表示有Cr6＋的存在。
3.2 三氧化二铬含量的测定3.2.1原理用过氧化钠将盐基性硫酸铬中的三价铬氧化为六价铬，再将溶液酸化，使六价铬与碘化钾作用而释出定量的碘，以硫代硫酸钠标准溶液滴定，即可计算出样品中三氧化二铬的含量，反应式如下：2Cr(OH)SO4 +3Na2O2 +2NaOH→2Na2CrO4+2Na2SO4+2H2O 2Na2CrO4+8H2SO4+6KI→Cr2(SO4)3+2Na2SO4+3I2+3K2SO4+8H2OI2 +2Na2S2O3→2NaI+Na2S4O63.2.2试剂3.2.2.1硫代硫酸钠标准溶液：0.1mol/L。
3.2.2.1.1配制：称取25g分析纯硫代硫酸钠，溶解于1 L新煮沸而冷却的蒸馏水中，加入0.1g无水碳酸钠粉末，于棕色瓶中保存。
该溶液需存放2周后，过滤，再标定。
3.2.2.1.2标定：称取预先于（150～170）℃烘箱内烘置2小时的分析纯重铬酸钾0.1g于具塞三角瓶中，加50mL蒸馏水，10％KI溶液20mL及1:1HCl 5mL，摇匀，盖好塞子，封水，在暗处放置5分钟后，取出，加水100mL，用待标硫代硫酸钠溶液滴至稻草色，加淀粉指示剂（3～5）mL，继续滴至蓝色消失变为亮绿色，纪录所耗硫代硫酸钠的体积。
硫代硫酸钠的浓度（mol/L）按下式计算：硫代硫酸钠（mol/L）=gV×0.04904 (1)式中：g——重铬酸钾的质量，g；V——滴定消耗硫代硫酸钠标准溶液的体积，mL；0.04904——与0.001mol/L硫代硫酸钠相当的以克表示的重铬酸钾的质量。
快吸收铬鞣剂清洁铬鞣技术常沛仰【摘要】该清洁铬鞣技术使裸皮呈适度空松状态,提高裸皮的吸收容量,使高浓度铬鞣剂均匀扩散,被皮快速吸收。
在皮内存在保护剂的条件下,高碱度铬鞣剂逐渐水解,高pH裸皮在皮内自动调碱,使铬鞣剂与裸皮缓和均匀地牢固结合。
再气态加温,提高鞣效,完成鞣制,达到铬鞣革质量要求,并且铬鞣结束和静置时,无废水流出。
鞣后加工含铬废水回收,第二次利用,使废水达标排放。
使用现有设备常用材料,不增加成本,不增加投资也能解决制革铬鞣废水污染,实现清洁铬鞣。
%A clean chrome tanning technology,which makes the pelt a moderate hollow and loose state to improve the absorption capacity and then the high concentration of chrome tanning agent will spread evenly and absorb quickly,is developed.In the presence of a protective agent inside the pelt,the high basicity of chrome tanning agent hydrolyzes gradually,alkalizes automatically and is bound tightly to collagen within the high pH pelt.A gas heating method is made to improve the tanning efficiency and fulfill quality requirements of chrome tanned leather.There is no wastewater discharge after the chrome tanning,and no more investment and cost will be increased when utilizing this clean chrome tanning technology.【期刊名称】《西部皮革》【年(卷),期】2012(000)008【总页数】6页(P26-31)【关键词】铬鞣剂;快吸收;自动调碱;清洁铬鞣技术【作者】常沛仰【作者单位】浙江温州制革厂,浙江温州325027【正文语种】中文【中图分类】TS513铬鞣法问世百余年，一直是制革工业普遍采用的传统常规鞣皮法，近期多数皮革品种无法用其它鞣剂取代，含重金属铬的污水流入江河湖海。
