JSDB双速多用回柱绞车型号

常用双速绞车型号型号含义：JSDB-□双速绞车的型号含义：J-卷扬机，S-双速，D-多用，B-防爆，□-最大张力JSDB-10型双速回柱绞车主要参数参数型号 JSDB-10外形尺寸2554×740×798mm电动机型号 YBK2200L1-6功率 18.5KW电压 380/660V转速 970r/min滚筒直径 385mm钢丝绳平均静张力 120KN平均绳速 0.15m/s钢丝绳直径 20mm容绳量 120m重量 1995kgJSDB-13型双速回柱绞车主要参数：慢速外层最大静张力：130KN快速外层最大静张力：15KN卷筒容绳量：180m钢丝绳直径：24mm电动机功率：22kw总重量：2980kg外形尺寸：3182*968*987mmJSDB-15双速调度回柱绞车技术参数：电动机;型号：YBK2-200L2-6 功率22 KW 转速980r/min外形尺寸（长X宽X高MM）:3060X1050X940整机重量KG(包括电机)：~3300隔爆开关隔爆按钮电液制动器：QBZ-120/1140(660)AN BZA1-5/36-3 BYWZB-400/90JSDB-16型双速多用绞车主要参数：慢速外层最大静张力：160KN快速外层最大静张力：22KN卷筒容绳量：300m钢丝绳直径：28mm电动机功率：37kw总重量：4500kg外形尺寸：3505*1200*1250mmJSDB19双速多用绞车参数：型号： JSDB-19(45KW)慢速外层最大静张力KN： 190慢速内层最大静张力KN： 320慢速平均静张力KN： 250慢速传动比： 238.88慢速平均绳速m/s ： 0.17快速外层最大静张力KN： 25快速传动比： 34.81快速外层最大绳速m/s： 1.538卷筒直径mm：φ545卷筒宽度mm ： 570卷筒容绳量m： 400钢丝绳直径mm： 30钢丝绳结构：6×19钢丝绳公称抗拉强度Mpa： 1670电动机型号： YBK2 280S-6电动机功率KW： 45电动机转速r/min： 990外形尺寸mm ： 3825*1074*1187工作制动闸：电液BYWZ3-400/90安全制动闸：手动重量Kg： 6880JSDB-25双速多用绞车技术参数:型号：JSDB-25(JDHB-32)钢丝绳静张力：外层最大静张力：快速30KN,慢速250KN内层最大静张力: 快速55KN,慢速390KN平均静张力：快速42KN,慢速320KN绳速：最大绳速（外层）：快速1.5m/s，慢速0.18m/s平均绳速：快速1.2m/s，慢速0.12m/s传动比：快速30.22，慢速242.49卷筒：直径*宽度：540*700容绳量：500钢丝绳：直径:30MM结构：绳6*19公称抗拉强度：1670Mpa电动机：型号：YBK2-280M-6功率：55KW转速：980rpm外形尺寸：长*宽*高：3800*1200*1220整机重量：（包含电机）：7000kg配套设备：隔爆开关QBZ-120/1140(660)AN隔爆按钮BZA1-5/36-3电液制动器BYWZB-500/125型号：JSDB-30钢丝绳最大静张力：外层慢速300KN平均慢速380KN内层慢速470KN快速38KN绳速：慢速：0.12-0.21 m/s快速：0.93-1.57 m/s 卷筒：直径*宽度:720*920容绳量：700钢丝绳：直径:36MM结构：绳6*19公称抗拉强度：1670Mpa电动机：型号：YBK2-315s-6功率：75KW转速：980rpm电压：380/660/1140外形尺寸：长*宽*高：4330*1430*1650整机重量：（包含电机）：8900kg配套设备：电液制动器BYWZ3-400/125电磁起动器QBZ-200N。

J S D B双速多用回柱绞车型集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-J S D B双速多用回柱绞车型号及技术参数) JSDB双速多用回柱绞车型号(型号,型号含义,技术参数)JSDB-□双速绞车的型号含义：J-卷扬机，S-双速，D-多用，B-防爆，□-最大张力JSDB-10型双速回柱绞车JSDB-13型双速回柱绞车JSDB-15双速调度回柱绞车JSDB-16型双速多用绞车JSDB19双速多用绞车JSDB-25双速多用绞车JSDB-30双速多用回柱绞车JSDB-□双速绞车的型号含义：?J-卷扬机，S-双速，D-多用，B-防爆，□-最大张力?JSDB-10型双速回柱绞车主要参数?型号JSDB-10?外形尺寸2554×740×798mm?电动机型号YBK2200L1-6?功率18.5KW?电压380/660V?转速970r/min?滚筒直径385mm?钢丝绳平均静张力120KN?平均绳速0.15m/s?钢丝绳直径20mm?容绳量120m?重量1995kg?JSDB-13型双速回柱绞车主要参数：?慢速外层最大静张力：130KN?快速外层最大静张力：15KN?卷筒容绳量：180m?钢丝绳直径：24mm?电动机功率：22kw?总重量：2980kg?外形尺寸：3182*968*987mmJSDB-15双速调度回柱绞车技术参数：?电动机型号：YBK2-200L2-6?功率22KW?转速980r/min?外形尺寸（长X宽X高MM）:3060x1050x940?整机重量KG(包括电机)：3300kg?隔爆开关隔爆按钮电液制动器：QBZ-120/1140(660)ANBZA1-5/36-3BYWZB-400/90?JSDB-16型双速多用绞车主要参数：?慢速外层最大静张力：160KN?快速外层最大静张力：22KN?卷筒容绳量：300m?钢丝绳直径：28mm?电动机功率：37kw?总重量：4500kg?外形尺寸：3505*1200*1250mm?JSDB-19双速多用绞车参数：?型号：JSDB-19(45KW)?慢速外层最大静张力KN：190?慢速内层最大静张力KN：320?慢速平均静张力KN：250?慢速传动比：238.88?慢速平均绳速m/s：0.17?快速外层最大静张力KN：25?快速传动比：34.81?快速外层最大绳速m/s：1.538?卷筒直径mm：φ545?卷筒宽度mm：570?卷筒容绳量m：400?钢丝绳直径mm：30?钢丝绳结构：6×19?钢丝绳公称抗拉强度Mpa：1670?电动机型号：YBK2280S-6?电动机功率KW：45?电动机转速r/min：990?外形尺寸mm：3825*1074*1187?工作制动闸：电液BYWZ3-400/90?安全制动闸：手动重量Kg：6880?JSDB-25双速多用绞车技术参数:?型号：JSDB-25(JDHB-32)?钢丝绳静张力：外层最大静张力：快速30KN,慢速250KN?内层最大静张力:快速55KN,慢速390KN?平均静张力：快速42KN,慢速320KN?绳速：最大绳速（外层）：快速1.5m/s，慢速0.18m/s?平均绳速：快速1.2m/s，慢速0.12m/s?传动比：快速30.22m/s，慢速242.49m/s?卷筒：直径*宽度：540*700mm容绳量：500m?钢丝绳：直径:30mm结构：绳6*19公称抗拉强度：1670Mpa?电动机：型号：YBK2-280M-6?功率：55KW?转速：980rpm?外形尺寸：长*宽*高：3800*1200*1220?整机重量：（包含电机）：7000kg?配套设备：隔爆开关QBZ-120/1140(660)AN?隔爆按钮BZA1-5/36-3电液制动器BYWZB-500/125?型号：JSDB-30双速多用回柱绞车?钢丝绳最大静张力：外层慢速300KN?平均慢速380KN?内层慢速470KN快速38KN?绳速：慢速：0.12-0.21m/s快速：0.93-1.57m/s?卷筒：直径*宽度:720*920?容绳量：700?钢丝绳：直径:36MM?结构：绳6*19公称抗拉强度：1670Mpa?电动机：型号：YBK2-315s-6功率：75KW转速：980rpm电压：380/660/1140?外形尺寸：长*宽*高：4330*1430*1650?整机重量：（包含电机）：8900kg?配套设备：电液制动器BYWZ3-400/125电磁起动器QBZ-200N。

JSDB-25双速多用绞车使用说明书执行标准：MT/T 952 – 2005《双速多用绞车》徐州苏煤矿山设备制造有限公司2013年08月目录1概述 (1)2技术特性 (2)3结构特征与工作原理 (3)4 绞车的润滑 (10)5绞车的装配与调试 (10)6绞车的试运行 (13)7绞车的固定方法及安装 (13)8使用与操作方法 (15)9绞车的维修与保养 (17)10故障分析与排除 (17)11电气控制系统 (17)12备件与易损件 (19)一、概述1 主要用途及适用范围JSDB-25双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。

该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。

2 品种及规格我公司生产多种规格的双速多用绞车，分别是JSDB-6、JSDB-10、JSDB-12、JSDB-13、JSDB-15、JSDB-16、JSDB-19 、JSDB-25，JSDB-30等。

所有规格的结构和工作原理相同。

3 工作条件环境温度为-10℃～+40℃；环境相对湿度不超过95%（+25℃），海拔高度不超过1000m的情况下工作；对于海拔高度超过1000m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

4 型号编制J S D B-□□设计改进序号慢速时钢丝绳外层最大静张力，单位10KN隔爆型第二特征代号（齿轮传动）第一特征代号（双速多用）绞车类（卷扬机类）标注示例：慢速时钢丝绳外层最大静张力为250KN，齿轮传动的双速多用绞车标记为JSDB-25。

5 警示语a)严禁超载运行！b)严禁停电溜放！c)严禁用于载人或提升！d)绞车所配套的电器产品必须要有在有效期内的安标证书！e)绞车在正常运转或斜坡负载情况下严禁换档！f）绞车工作时严禁利用刹车的同时，操作手柄换档二技术特性本绞车具有快、慢两个速度档位，慢速档牵引力大，用于拉重负荷；快速档速度快，用于回绳、拉空车等。

JSDB双速多用回柱绞车型号及技术参数)JSDB双速多用回柱绞车型号(型号,型号含义,技术参数) JSDB-□双速绞车的型号含义： J-卷扬机，S-双速，D-多用，B-防爆，□-最大张力 JSDB-10型双速回柱绞车 JSDB-13型双速回柱绞车 JSDB-15双速调度回柱绞车 JSDB-16型双速多用绞车 JSDB19双速多用绞车JSDB-25双速多用绞车 JSDB-30双速多用回柱绞车JSDB-□双速绞车的型号含义：J-卷扬机，S-双速，D-多用，B-防爆，□-最大张力JSDB-10型双速回柱绞车主要参数型号 JSDB-10 外形尺寸 2554×740×798mm电动机型号 YBK2200L1-6 功率 18.5KW电压 380/660V 转速 970r/min滚筒直径 385mm 钢丝绳平均静张力 120KN平均绳速 0.15m/s 钢丝绳直径 20mm容绳量 120m 重量 1995kgJSDB-13型双速回柱绞车主要参数：慢速外层最大静张力：130KN快速外层最大静张力：15KN 卷筒容绳量：180m钢丝绳直径：24mm 电动机功率：22kw总重量：2980kg 外形尺寸：3182*968*987mmJSDB-15双速调度回柱绞车技术参数：电动机型号：YBK2-200L2-6功率22 KW转速980r/min外形尺寸（长X宽X高MM）:3060x1050x940整机重量KG(包括电机)：3300kg隔爆开关隔爆按钮电液制动器：QBZ-120/1140(660)AN BZA1-5/36-3 BYWZB-400/90JSDB-16型双速多用绞车主要参数：慢速外层最大静张力：160KN快速外层最大静张力：22KN卷筒容绳量：300m钢丝绳直径：28mm电动机功率：37kw总重量：4500kg外形尺寸：3505*1200*1250mmJSDB-19双速多用绞车参数：型号： JSDB-19(45KW)慢速外层最大静张力KN： 190 慢速内层最大静张力KN： 320 慢速平均静张力KN： 250 慢速传动比： 238.88慢速平均绳速m/s ： 0.17 快速外层最大静张力KN： 25 快速传动比： 34.81 快速外层最大绳速m/s： 1.538 卷筒直径mm：φ545 卷筒宽度mm ： 570卷筒容绳量m： 400 钢丝绳直径mm： 30钢丝绳结构： 6×19 钢丝绳公称抗拉强度Mpa： 1670 电动机型号： YBK2 280S-6 电动机功率KW： 45电动机转速r/min： 990 外形尺寸mm ： 3825*1074*1187 工作制动闸：电液BYWZ3-400/90 安全制动闸：手动重量Kg： 6880JSDB-25双速多用绞车技术参数: 型号：JSDB-25(JDHB-32)钢丝绳静张力：外层最大静张力：快速30KN,慢速250KN 内层最大静张力: 快速55KN,慢速390KN 平均静张力：快速42KN,慢速320KN绳速：最大绳速（外层）：快速1.5m/s，慢速0.18m/s平均绳速：快速1.2m/s，慢速0.12m/s传动比：快速30.22m/s，慢速242.49m/s卷筒：直径*宽度：540*700mm 容绳量：500m 钢丝绳：直径:30mm结构：绳6*19 公称抗拉强度：1670Mpa电动机：型号：YBK2-280M-6 功率：55KW 转速：980rpm外形尺寸：长*宽*高：3800*1200*1220整机重量：（包含电机）：7000kg配套设备：隔爆开关QBZ-120/1140(660)AN隔爆按钮BZA1-5/36-3 电液制动器BYWZB-500/125型号：JSDB-30双速多用回柱绞车钢丝绳最大静张力：外层慢速300KN平均慢速380KN内层慢速470KN 快速38KN绳速：慢速：0.12-0.21 m/s 快速：0.93-1.57 m/s卷筒：直径*宽度:720*920容绳量：700钢丝绳：直径:36MM结构：绳6*19 公称抗拉强度：1670Mpa电动机：型号：YBK2-315s-6 功率：75KW 转速：980rpm 电压：380/660/1140 外形尺寸：长*宽*高：4330*1430*1650整机重量：（包含电机）：8900kg配套设备：电液制动器BYWZ3-400/125 电磁起动器QBZ-200N。

JSDB系列双速多用绞车使用说明书执行标准： MT/T 952 – 2005 《双速多用绞车》徐州苏煤矿山设备制造有限公司地址: 徐州市北三环路雕塑东500米邮编:221007目录1概述--------------------------------------------------------------------------------------- 22技术特性--------------------------------------------------------------------------------- 23结构特征与工作原理------------------------------------------------------------------ 34 绞车的润滑----------------------------------------------------------------------------- 85绞车的装配与调试--------------------------------------------------------------------- 96绞车的试运行--------------------------------------------------------------------------- 97绞车的固定方法及安装--------------------------------------------------------------- 10 8使用与操作方法------------------------------------------------------------------------ 149绞车的维修与保养--------------------------------------------------------------------- 1510故障分析与排除----------------------------------------------------------------------- 1611电气控制系统-------------------------------------------------------------------------- 1612备件与易损件-------------------------------------------------------------------------- 1913运输与贮存----------------------------------------------------------------------------- 1914验收检查-------------------------------------------------------------------------------- 1915质量保证-------------------------------------------------------------------------------- 20一概述1主要用途及适用范围JSDB系列双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。

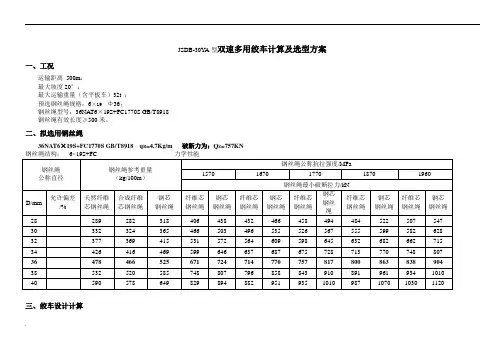

JSDB-30YA型双速多用绞车计算及选型方案一、工况运输距离500m；最大坡度20°；最大运输重量（含平板车）32t ；预选钢丝绳规格：6×19 Φ36；钢丝绳型号：36NAT6×19S+FC1770S GB/T8918钢丝绳有效长度≥500米。

二、拟选用钢丝绳36NAT6×19S+FC1770S GB/T8918 q R=4.7Kg/m 破断力为：Q Z=757KN三、绞车设计计算①绞车牵引力计算g sin cos g )sin cos 02.0(max max max max L q G F R ）（ββμββ++⨯+⨯⨯=式中：G ———最大载荷重量，G=32tμ———钢丝绳阻力系数，μ=0.2q R ———单位长度钢丝绳重量，Φ36，q R =4.7kg/m βmax ——运行线路最大坡度，βmax =20° L ———运输距离, L=500 m g=9.8N/kg滚动摩擦系数取0.02则：8.95007.4)20sin 20cos 2.0(8.91000)20sin 20cos 02.0(32⨯⨯⨯︒+︒⨯+⨯⨯︒+︒⨯⨯=F ∴KN F 4.125=∴按此计算，只要牵引力大于125.4kN 的绞车都可供选用。

拟选用JSDB-30Y A 型双速多用绞车，绞车参数如下：该绞车基本参数可以满足计算要求，故可选用改型号的绞车。

②绞车容绳量计算③绞车电机功率验算——电机为110kW 最外层钢丝绳中心线绕圆直径为 D=D 0+d 0+2（n-1）d 0 SIN60° =1317.18d0---钢丝绳直径36mm D0---卷筒直径 720mm n ----缠绕层数 10 线速度s /m 29.063.2356014.318.1317990=⨯⨯⨯=VKW VF N 5.458.029.04.125=⨯=⨯=η式中： F ———绞车牵引力，F=125.4KNV ———梭车速度，V=0.29m/s η———绞车传动效率，取η=0.8∴2.14.25.45110＞功率备用系数：==K ∴绞车选用110kW ，功率富余量满足要求。

JSDB-13双速多用绞车使用说明书执行标准：MT/T 952 – 2005 《双速多用绞车》徐州苏煤矿山设备制造有限公司地址: 徐州市北三环路雕塑东500米邮编:221007电话: 05 传真:05目录1概述 (2)2技术特性 (3)3结构特征与工作原理 (3)4 绞车的润滑 (11)5绞车的装配与调试 (12)6绞车的试运行 (13)7绞车的固定方法及安装 (14)8使用与操作方法 (16)9绞车的维修与保养 (17)10故障分析与排除 (18)11电气控制系统 (19)12备件与易损件 (20)13运输与贮存 (20)14验收检查 (20)15质量保证 (20)一、概述1 主要用途及适用范围JSDB-13双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。

该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。

2 品种及规格我公司共生产五种规格的双速多用绞车，分别是JSDB-6、JSDB-10、JSDB-12、JSDB-13、JSDB-15、JSDB-16、JSDB-19 、JSDB-25，所有规格的结构和工作原理相同。

3 工作条件环境温度为-10℃～+40℃；环境相对湿度不超过95%（+25℃），海拔高度不超过1000m的情况下工作；对于海拔高度超过1000m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

4 型号编制J S D B-□□设计改进序号慢速时钢丝绳外层最大静张力，单位10KN隔爆型第二特征代号（齿轮传动）第一特征代号（双速多用）绞车类（卷扬机类）标注示例：慢速时钢丝绳外层最大静张力为130KN，齿轮传动的双速多用绞车标记为JSDB-13。

JSDB-25双速多用绞车使用说明书执行标准：MT/T 952 – 2005《双速多用绞车》徐州苏煤矿山设备制造有限公司2013年08月目录1概述 (1)2技术特性 (2)3结构特征与工作原理 (3)4 绞车的润滑 (10)5绞车的装配与调试 (10)6绞车的试运行 (13)7绞车的固定方法及安装 (13)8使用与操作方法 (15)9绞车的维修与保养 (17)10故障分析与排除 (17)11电气控制系统 (17)12备件与易损件 (19)1一、概述1 主要用途及适用范围JSDB-25双速多用绞车主要适用于煤矿井下有煤尘或爆炸性气体环境中和其他矿山在倾角小于30°的工作面及巷道回收支柱或调度、牵引重物，同时具有调度绞车、运输绞车及回柱绞车的功能。

该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。

2 品种及规格我公司生产多种规格的双速多用绞车，分别是JSDB-6、JSDB-10、JSDB-12、JSDB-13、JSDB-15、JSDB-16、JSDB-19 、JSDB-25，JSDB-30等。

所有规格的结构和工作原理相同。

3 工作条件3.1 环境温度为-10℃～+40℃；3.2 环境相对湿度不超过95%（+25℃），海拔高度不超过1000m的情况下工作；对于海拔高度超过1000m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；3.3 周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

4 型号编制J S D B-□□设计改进序号慢速时钢丝绳外层最大静张力，单位10KN隔爆型第二特征代号（齿轮传动）第一特征代号（双速多用）绞车类（卷扬机类）标注示例：慢速时钢丝绳外层最大静张力为250KN，齿轮传动的双速多用绞车标记为JSDB-25。

5 警示语a)严禁超载运行！b)严禁停电溜放！c)严禁用于载人或提升！d)绞车所配套的电器产品必须要有在有效期内的安标证书！e)绞车在正常运转或斜坡负载情况下严禁换档！f）绞车工作时严禁利用刹车的同时，操作手柄换档二技术特性本绞车具有快、慢两个速度档位，慢速档牵引力大，用于拉重负荷；快速档速度快，用于回绳、拉空车等。
