调度绞车 回柱绞车

JD-O.5 调度绞车为隔爆型，供矿井井下或地面装载调度编组矿车及在中间巷道托运矿车和其他辅助搬运之用JD-O.5 调度绞车采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。

主要技术参数及型号：:JD-O.5 调度绞车牵引力: 5 KN绳速m/s: 0.6-1.2绳径mm: 9.3容绳量m: 150电动功率kw: 3外型尺寸mm: 955*54O*45O机重kg: 220JD-1 调度绞车，矿用调度绞车JD- 1 调度绞车为隔爆型，供矿井井下或地面装载调度编组矿车及在中间巷道托运矿车和其他辅助搬运之用JD- 1 调度绞车采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。

主要技术参数及型号：:JD- 1 调度绞车牵引力: 10 KN绳速m/s: 0.43-1.03绳径mm: 12.5容绳量m: 400电动功率kw: 11.4外型尺寸mm: 11OO*765*73O机重kg: 550JD-1.6 调度绞车，矿用调度绞车JD1.6 绞车供矿井中上下山，中间巷道，采区运输调度编组矿车，冶金矿场等进行地面辅助物料搬运工作。

绞车的电器设备具有防爆性能，可用于煤尘及瓦斯的矿井中。

调度绞车主要性能产品型号JD-1.6外层钢丝绳最大静张力/kn 16外层钢丝绳绳速/m/s 1.08总减速比35钢丝绳直径/mm 16卷筒尺寸/mm 318 MOO电动机型号YBJ25-4功率kw 25转速r/min 148O电压v 66O/38O外形尺寸（长Xt >高）mm 1410< 1200X1230绞车重量（包括电机）kg 14OOJD2.5 绞车供矿井中上下山，中间巷道，采区运输调度编组矿车，冶金矿场等进行地面辅助物料搬运工作。

绞车的电器设备具有防爆性能，可用于煤尘及瓦斯的矿井中。

调度绞车主要性能产品型号JD-2.5外层钢丝绳最大静张力/kn 25外层钢丝绳绳速/m/s 1.52总减速比40.1钢丝绳直径/mm 20卷筒尺寸/mm 450 X56O电动机型号YBJ40-4功率kw 40转速r/min 1480JD-4 调度绞车，矿用调度绞车JD-4 绞车供矿井中上下山，中间巷道，采区运输调度编组矿车，冶金矿场等进行地面辅助物料搬运工作绞车的电器设备具有防爆性能，可用于煤尘及瓦斯的矿井中。

JD-0.5调度绞车，矿用调度绞车JD-0.5调度绞车为隔爆型，供矿井井下或地面装载调度编组矿车及在中间巷道托运矿车和其他辅助搬运之用JD-0.5调度绞车采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。

主要技术参数及型号：:JD-0.5调度绞车牵引力: 5 KN绳速m/s: 0.6-1.2绳径mm: 9.3容绳量m: 150电动功率kw: 3外型尺寸mm: 955*540*450机重kg: 220JD-1调度绞车，矿用调度绞车JD- 1调度绞车为隔爆型，供矿井井下或地面装载调度编组矿车及在中间巷道托运矿车和其他辅助搬运之用JD- 1调度绞车采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。

主要技术参数及型号：:JD- 1调度绞车牵引力: 10 KN绳速m/s: 0.43-1.03绳径mm: 12.5容绳量m: 400电动功率kw: 11.4外型尺寸mm: 1100*765*730机重kg: 550JD-1.6调度绞车，矿用调度绞车JD1.6绞车供矿井中上下山，中间巷道，采区运输调度编组矿车，冶金矿场等进行地面辅助物料搬运工作。

绞车的电器设备具有防爆性能，可用于煤尘及瓦斯的矿井中。

调度绞车主要性能产品型号 JD-1.6外层钢丝绳最大静张力 /kn 16外层钢丝绳绳速 /m/s 1.08总减速比 35钢丝绳直径 /mm 16卷筒尺寸 /mm 318×400电动机型号 YBJ25-4功率 kw 25转速 r/min 1480电压v 660/380外形尺寸（长×宽×高）mm 1410×1200×1230绞车重量（包括电机）kg 1400JD-2.5调度绞车，矿用调度绞车JD2.5绞车供矿井中上下山，中间巷道，采区运输调度编组矿车，冶金矿场等进行地面辅助物料搬运工作。

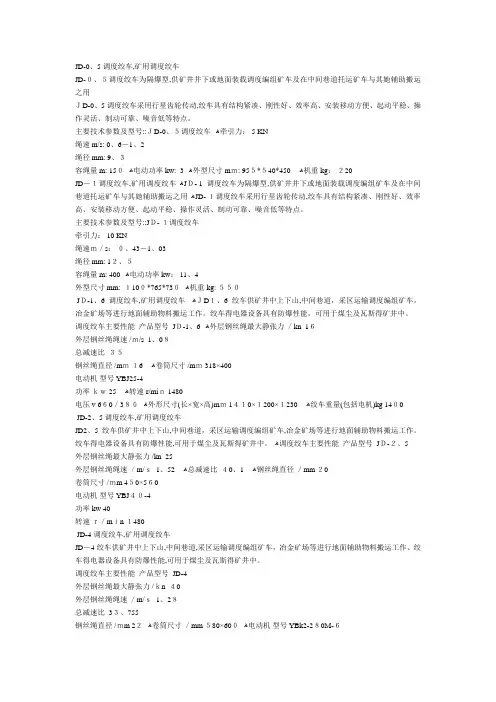

JD-0、5调度绞车,矿用调度绞车JD-０、５调度绞车为隔爆型,供矿井井下或地面装载调度编组矿车及在中间巷道托运矿车与其她辅助搬运之用ＪD-0、5调度绞车采用行星齿轮传动,绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。

主要技术参数及型号::ＪD-0、５调度绞车ﻫ牵引力： 5 KN绳速m/s: 0、6－1、2绳径mm: 9、３容绳量m: 15０ﻫ电动功率kw: 3 ﻫ外型尺寸mｍ: 95５*５40*450 ﻫ机重kg：２20JD－１调度绞车,矿用调度绞车ﻫJＤ- 1调度绞车为隔爆型,供矿井井下或地面装载调度编组矿车及在中间巷道托运矿车与其她辅助搬运之用ﻫJD- １调度绞车采用行星齿轮传动,绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。

主要技术参数及型号::JＤ- １调度绞车牵引力： 10 KN绳速ｍ／s：０、43－1、03绳径mm: 1２、５容绳量m: 400 ﻫ电动功率kw： 11、4外型尺寸mm: １10０*765*73０ﻫ机重kg: ５５０JＤ-1、6调度绞车,矿用调度绞车ﻫＪD１、6绞车供矿井中上下山,中间巷道，采区运输调度编组矿车，冶金矿场等进行地面辅助物料搬运工作。

绞车得电器设备具有防爆性能，可用于煤尘及瓦斯得矿井中。

调度绞车主要性能产品型号 JＤ-1、6 ﻫ外层钢丝绳最大静张力／kn 1６外层钢丝绳绳速 /ｍ/s 1、0８总减速比３５钢丝绳直径 /mｍ１6 ﻫ卷筒尺寸 /mｍ 318×400电动机型号 YBJ25-4功率ｋｗ 25 ﻫ转速 r/miｎ 1480电压v 6６0／3８０ﻫ外形尺寸(长×宽×高)mｍ 1４１0×１200×１230 ﻫ绞车重量(包括电机)kg 14０0JD-2、5调度绞车,矿用调度绞车JD2、5绞车供矿井中上下山,中间巷道，采区运输调度编组矿车,冶金矿场等进行地面辅助物料搬运工作。

JSDB双速多用绞车
JSDB绞车可用于煤矿井下有煤尘或爆炸性气体环境中和其它矿山在倾角小于30度的工作面及巷道回收支柱，及煤矿
综采设备的搬迁，大吨位的物料运输和矿车调度。

具有快速和慢速两档速度，主要用于井下采煤工作面，综采设备及各类机电设备的搬迁等辅助运输工作，以及井下采掘工作面，进底车场、上山下山、煤矿地面等处的矿车调度、物料运输工
作，还可用于回采工作面的回柱放顶。

及煤矿中大型面，综采设备及各类车调度、物料运输工。

调度绞车和回柱绞车一、调度绞车及其结构特点调度绞车是常用来调度车辆及进行辅助牵引作业的一种绞车。

常用于矿井巷道中拖运矿车及辅助搬运，也可用在采掘工作面、装车站调度空、重载矿车。

调度绞车是一种全齿传动机械。

齿轮传动系统又称轮系。

根据轮系传动时各齿轮轴线在空间的相对位置是否固定，可分为定轴轮系和周转轮系。

定轴轮系又有外啮合圆柱齿轮传动和内啮合圆柱齿轮传动之分，而周转轮系又有差动传动和行星传动之分。

调度绞车的传动齿轮既有内啮合圆柱齿轮传动，又有行星传动，所以调度绞车又称内齿轮行星传动绞车。

调度绞车常用型号主要有JD—0.4(JD—4.5)、JD—1（JD）—11.4）、JD—1.6（JD—22）、JD—2（JD—25）、JD—3（JD—40）等。

下面以JD—1（即JD—11.4）型调度绞车为例介绍调度绞车的组成及传动原理。

（一）JD—11.4型调度绞车的组成JD—11.4型调度绞车的主要组成部分为滚筒、制动装置机座和电动机。

其外形如图1—11所示。

绞车滚筒由铸钢制成，其主要功能是缠绕钢丝绳牵引负荷。

滚筒内和大内齿轮下装有减速齿轮。

绞车上共装有两组带式闸，即制动闸2，工作闸3。

电动机一侧的制动闸2用来制动滚筒，大内齿轮上的工作闸3用于控制Z7组运转。

机座用铸铁制成，电动机轴承支架及闸带定位板等均用螺栓固定在机座上。

电动机为专用隔爆三相笼型电动机。

（二）JD—11.4型调度绞车的传动原理该型绞车采用两级内啮合传动和一级行星轮传动。

Z1/Z2和Z3/Z4为两级内啮合传动，Z5、Z6、Z7组成行星传动机构。

在电动机5轴头上安装着加长套的齿轮Z1，通过内齿轮Z2、齿轮Z3和内齿轮Z4，把运动传到齿轮Z5上，齿轮Z5是行星轮系的中央轮（或称太阳轮），再带动两个行星齿轮Z6和大内齿轮Z7。

行星齿轮自由地装在2根与带动固定连接的轴上，大内齿轮Z7齿圈外部装有工作闸，用于控制绞车滚筒运转。

若将大内齿轮Z7上的工作闸3闸住，而将滚筒上的制动闸2松开，此时电动机转动由两级内啮轮传动到齿轮Z5、Z6和Z7。

小绞车管理规定为了进一步加强我矿小绞车（包括调度绞车、回柱绞车及滚筒直径在800mm以下的提升绞车）的使用管理，减少运输事故的发生，实现安全运输，特制定本管理规定。

一、责任划分1、在矿分管副矿长的领导下，机电科专业组。

对矿井运输实行归口管理；安检科对小绞车的安全运行实行全面监督检查。

2、机电科钢丝绳管理组负责检查小绞车的完好情况。

3、各使用小绞车的单位。

必须配有专职或兼职的小绞车检查维修人员，负责日常检查维修工作。

4、井下在用小绞车使用管理原则是谁使用谁维护保养。

使用期间出现问题由使用单位负责并整改，其它时间由设备在籍单位负责维护整改。

5、机电科对斜坡运输组检查，落实月检，主持办理安装与使用单位相关的交接验收工作。

二、系统主要技术要求1、斜巷绞车道及硐室①斜巷绞车道必须符合《煤矿安全规程》的规定和设计要求，巷道支护合格，不得有断棚、片帮、冒顶现象。

②斜巷绞车道（上下山、联络巷）必须有水沟，流水不得冲刷道床；巷道内无矸石、浮煤等杂物，达到畅通整齐。

③主要轨道运输巷，必须在轨道中心线的延伸线上开挖绞车安装硐室。

④绞车硐室应符合设计要求，其净高度不得小于 2.2m，绞车两侧外缘距硐室壁之间的距离不得小于0.5m，绞车后侧外缘距硐室壁之间的距离不得小于1.0m，硐室支护合格。

⑤××1.4m（高×宽×深）；下部车场躲避硐室，距起坡点不得小于2m。

⑥行车行人巷道中躲避硐室的间距不得大于40m；2、轨道和车场①绞车道轨道铺设合格，变坡点处不准有钢轨接头。

②绞车道的上车场位置必须有不小于5m的过卷安全距离，现场条件难以达到5m时，必须设置牢固的阻车装置。

③绞车道上下车场的长度不得小于一次提升串车总长度的3倍，车场的轨道要水平，上车场不得有向下山的斜度，以免矿车自溜下滑。

3、地滚①斜巷绞车道必须装设地滚。

地滚必须平正、稳固，不得被煤、矸石埋没，保证运转灵活；地滚直径一般不小于100mm，长度不小于250mm，每组地滚间距不得大于20m，严禁钢丝绳在巷道底板上拖行。

55K W矿用调度绞车说明-CAL-FENGHAI.-(YICAI)-Company One155KW矿用调度绞车说明山东济宁中煤，JD-4型调度绞车，55千瓦调度绞车JD-4型调度绞车原型号JD-55型调度绞车调度绞车，绞车， JD-4型调度绞车，卷扬机，JD系列调度绞车，JD-55型调度绞车济宁中煤矿业机电设备有限公司专业生产P系列耙抖装岩机、JD系列调度绞车、JH系列回柱绞车、JSD(H)B型系列双速多用绞车、JYB 型系列运输绞车、JTKB型系列矿用提升绞车、型张紧绞车、JPB型系列耙矿绞车、TZG型系列固定天轮。

以上产品均获有矿用产品安全标志证书。

JD-4(55)型调度绞车用于矿井井底车场,中间巷道,采区运输巷调度编组的空车和重车,也可用于上下山,掘进头调度单个矿车。

JD-4型调度绞车原型号JD-55型调度绞车的主要参数：调度绞车主要性能产品型号 JD-4外层钢丝绳最大静张力 /kn 40外层钢丝绳绳速 /m/s总减速比钢丝绳直径 /mm 22卷筒尺寸 /mm 580×600电动机型号 YBk2-280M-6功率 kw 55转速 r/min 980电压v 660/380或660/1140外形尺寸（长×宽×高）mm 2500×1965×1425绞车重量（包括电机）kg 3800电压v 660/380外形尺寸（长×宽×高）mm 1805×1358×1480绞车重量（包括电机）kg 2755本公司专业生产各种型号矿用提升绞车，矿用吊桶，钩头装置，各种型号的凿井绞车，回柱绞车，调度绞车，欢迎选购！供应商：季晓敏电话：手机：。

斜巷小绞车技术参数及计算方法一、调度绞车及回柱绞车技术特征说明：JD-1.6在容绳量允许的情况下，尽可能使用Ø18.5mm钢丝绳。

二、计算方式1、根据绞车实际提升能力F计算提升总量Q值及拉车数；maxj（1）一次提升总量Q 值计算：根据实际提升最大静张力公式：（下放时钢丝绳最大静张力）)cos (sin )cos (sin 201max ααααf g LP f Qg F j +++=公式得：ααααcos sin )cos (sin /120max f f LP g F Q j ++-=（2）按最大重量计算拉车数量Ｎ： )cos sin ()G (G )cos sin (-F 12120ααααf f L P N +++=2、提放车钢丝绳安全系数计算： 根据公式钢丝绳安全系数验算公式)cos sin ()cos sin (Q 201Pααααf L P f G m +++=重得：)cos sin ()cos sin (5.6/Q 120P ααααf f L P G ++-=重3、矿车连接器提放车数能力验算1、矿车连器提放车数能力验算（矿车连接器一般允许承受拉力为58.8kN ）)cos (sin 1ααf Q +重 ＜ 58.8上述式中：P Q —钢丝绳破断力总和Kg ；F e —绞车钢丝绳最大静张力KN ； P —钢丝绳单位长度重量Kg/m ； L — 绞车道长度m ；α — 绞车道倾角度；1f — 矿车运行阻力系数，取0.015；2f — 钢丝绳运行阻力系数，根据托绳辊状态，取0.15～0.5；m — 钢丝绳安全系数取6.5；Q — 一次提升总量Q ；重Q — 提放相应车数总重量；。

绞车选型计算我矿常用的绞车为、型调度绞车，JH-14、JH20型回柱绞车。

一、绞车牵引力计算绞车牵引力计算公式： H=[ (Q+Q m)(sinα+f1cosα）+PL（sin α+f2cosα）] 式①H------绞车牵引力，型调度绞车取10000N、型调度绞车取16000N、JH-14回柱绞车取140000N、JH-20回柱绞车取200000NQ------物料重量，单KgQ m------车辆重量，支架平板车辆取1030Kg，大轮平板车取1300Kgα-----巷道倾角，单位°P------钢丝绳每米重量，φ钢丝绳取mL------牵引长度，单位mf1------滚动轴承类车辆阻力系数,取f2------钢丝绳运动时阻力系数，取将上述参数代入式①，得：H=[ (Q+1300)(sinα+α）+（sinα+α）] 式②根据式②可以求得：坡度为α时，绞车最大牵引重量为：Q={[(H÷（sinα+α）]÷(sinα+α）}-1300 Kg二、钢丝绳强度验算钢丝绳安全系数m必须大于等于，并正确选择使用钢丝绳夹。

钢丝绳实际安全系数m=Q z/{[ (Q+Q m)(sinα+f1cosα）+PL（sinα+f2cosα）]}式③m------钢丝绳安全系数Q z------钢丝绳最小破断力，调度绞车用φ钢丝绳取141000N，回柱绞车用φ钢丝绳取将上述参数代入式③，得：m=Q z/{[ (12500+1300)°+）+×100（°+）]}简化后的公式如下：绞车选型计算我公司井下常用的绞车为、型调度绞车，JH-14、JH20型回柱绞车。

一、绞车牵引力计算坡度为α时，绞车最大牵引重量为：Q={[(H÷（sinα+α）]÷(sinα+α）}-1300 KgQ------物料重量，单位KgH------绞车牵引力，型调度绞车取10000N、型调度绞车取16000N、JH-14回柱绞车取140000N、JH-20回柱绞车取200000Nα-----巷道倾角，单位°L------绞车钢丝绳长度，单位m二、钢丝绳强度验算钢丝绳安全系数m必须大于等于，并正确选择使用钢丝绳夹。

回柱绞车操作规程一、上岗条件1、回柱绞车司机必须经过专业技术培训，考试合格，取得操作资格证,持证上岗，并能独立操作绞车。

2、回柱绞车司机应有一定的机电基础知识，熟悉《煤矿安全规程》。

3、回柱绞车司机应熟悉设备的结构、性能、技术特征、工作原理、信号系统和各种保护装置，能排除一般性故障并熟悉所操作的运输系统。

4、没有妨碍本职工作的病症。

二、安全规定1、回柱绞车司机遵守劳动纪律及各项规章制度，保持精力充沛。

2、回柱绞车司机要和信号工密切配合，做好回柱绞车的开、同联系工作。

回柱绞车司机要有护身点柱或设施，开车时不得远离绞车。

3、回柱绞车司机与信号工的联系,必须使用声光信号装置,信号一般规定如下：1次长铃——停车连续2次铃—-开车连续3次铃——倒车松绳。

4、在操作过程中，一律听从声光信号指挥。

听不清信号，不准开车.开车前,绞车附近及绳道内要确定无人。

5、有下列情况之一者，必须停车:(1）绞车移动时.（2）信号工发出停车信号时。

（3）其他不安全情况或有人喊停车时。

（4）绞车钢丝绳附近有人时。

（5）钢丝绳钩头距绞车1.5m时.6、回柱绞车采用混凝土基础固定时，地脚螺栓无松动现象。

采用压戗柱固定的绞车，必须打设2根压柱和2根戗柱,2根压柱要与顶、底板垂直，2根戗柱打在绞车前面两侧，与底板呈60°~75°，各柱下头均需打在绞车底盘上,上头支在顶板柱窝内,当顶板破碎或为复合顶时，应加柱帽，底板松软要下底梁。

7、安装绞车要保证其平、正、牢。

经试车，确认绞车稳固无问题后，方可使用。

三、操作准备1、备齐扳手、长柄工具等工具及油壶、螺丝等备品配件.2、检查绞车附近的顶帮、巷道位置是否支护完整牢靠、安全，有无杂物堆积影响操作。

3、检查绞车安装是否牢固,地脚螺栓是否松动，压柱、戗柱是否打设牢固，钢丝绳在滚筒上固定是否牢固,排绳是否整齐，钢丝绳磨损、断丝情况是否超过规定。

4、检查电气设备是否摆设稳固适宜、操作方便.5、检查绞车设备各部件、螺栓、垫圈、护罩等是否齐全牢固，抱闸是否灵敏可靠。

煤矿井下常用调度绞车、回柱绞车、无极绳绞车（顺槽连续牵引车）技术参数及基础图集一、绞车运输设备技术参数（一）JD-1，JD-1.6，JD-2系列调度绞车技术参数见（表2-2-1），基础图见（图2-2-1）、（图2-2-2）、（图2-2-3）和（图2-2-4）表2-2-1JD-1、D-1.6型（JD-22）和JD-2型（JD-25）调度绞车技术规范（二）JD-2.5，JD-3系列调度绞车技术参数见（表2-2-2），基础图见（图2-2-5）、（图2-2-6）、（图2-2-7）、（图2-2-8）表2-2-2JD-2.5型（JD-40）和JD-3型（JD-45）调度绞车技术规范（三）JY-4系列调度绞车技术参数见（表2-2-3），基础图见（图2-2-9）、(图2-2-10)、(图2-2-11)表2-2-3执行标准：JB/T9028-1999《运输绞车》（四）JH-8系列回柱机技术参数见（表2-2-4）表2-2-4JH-8系列回柱绞车技术规范（五）JH-14C和JH-20A回柱机技术参数见（表2-2-5），基础图见（图2-2-12）表2-2-5JH-14C和JH-20A型回柱绞车技术规范（六）SDJ系列回柱机技术参数见（表2-2-6），基础图见（图2-2-13）、（图2-2-14）、（图2-2-15）表2-2-6ＳＤＪ系列多用途绞车技术规范二、 顺槽连续牵引车技术规范（一） SQ-1200型顺槽连续牵引车 见表2-2-7表2-2-74.运输能力连续牵引车牵引能力可根据验算程序计算确定，对适应坡度和牵引重量进行计算，一般情况可参考表2-2-7选用，在1500m 运距工况条件下连续牵引车运输能力见表2-2-8表2-2-8绞车、张紧装置及尾轮基础图见（图2-2-17）、（图2-2-18）、（图2-2-19）、（图2-2-20）、（图2-2-21）、（图2-2-22）。

三、 绞车基础图集JD-2.5绞车基础图（济南煤机厂）绞车铸铁底座，厚350mm，孔径30mm，使用螺栓直径26mm。

第一章小绞车的结构小绞车指的是滚筒在1.2米以下的矿用绞车。

结合我矿井下绞车的实际使用情况，分为调度绞车、回柱绞车两大类来进行学习。

一、调度绞车（一）调度绞车型号的含义调度绞车是用以调度车辆的一种绞车，常用于井下采区、煤仓及装车站调度室、牵引矿车,也可用于其它辅助牵引作业.调度绞车型号的含义是：如常用的40KW绞车表述为JD—2.5。

该绞车钢丝绳静拉力为25KN，约为2.5吨.常用的25KW绞车表述为JD—1。

8。

该绞车钢丝绳静拉力为18KN，约为1。

8吨。

常用的11。

4KW绞车表述为JD—1。

该绞车钢丝绳静拉力为18KN，约为1。

8吨。

(二） JD—1（JD-11.4)型调度绞车的组成部分JD—1型调度绞车由电动机、齿轮与传动装置、滚筒装置、制动闸、工作闸、底座等部件组成。

（三）JD-1.8(JD—25）型调度绞车的组成部分JD-1.8型调度绞车由防爆电动机、减速装置、综合式制动闸、滚筒装置、综合式工作闸、底座等六部分组成。

（四）JD-2.5（JD—40）型调度绞车的组成部分JD—2.5型调度绞车由防爆电动机、减速装置、综合式制动闸、滚筒装置、综合式工作闸、底座等六部分组成。

二、回柱绞车（一)回柱绞车型号的含义回柱绞车又称慢慢绞车，是供煤矿井下采煤工作面回柱放顶之用.由于它的高度较低重量又轻，特别适应于薄煤层、和急倾斜煤层采煤工作面，以及各种采煤工作面回收沉入底板或被矸石压埋的金属支柱。

随着机械化采煤程度的提高，它越来越多地被广泛用于机械化采煤工作面，作为安装、回收牵引各种设备和备件之用.回柱绞车型号的含义是：我矿常用的回柱绞车有JH-8、JM-14、JM-28。

JH-8牵引力为80KN，约为8吨.JM-14牵引力为140KN，约为14吨。

JM—28回柱机设有变速机构，绳速分别为10米/分、22米/分时，有280KN、110KN两种牵引力。

（二)JH—8型回柱绞车的组成部分JH—8型回柱绞车由电动机、弹性联轴器、齿轮离合器、蜗轮减速器、滚筒、底座等部件组成。

调度绞车,矿用调度绞车调度绞车为隔爆型,供矿井井下或地面装载调度编组矿车及在中间巷道托运矿车和其他辅助搬运之用调度绞车采用行星齿轮传动,绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点;主要技术参数及型号：:调度绞车牵引力: 5 KN绳速m/s:绳径mm:容绳量m: 150电动功率kw: 3外型尺寸mm: 955540450机重kg: 220JD-1调度绞车,矿用调度绞车JD- 1调度绞车为隔爆型,供矿井井下或地面装载调度编组矿车及在中间巷道托运矿车和其他辅助搬运之用JD- 1调度绞车采用行星齿轮传动,绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点;主要技术参数及型号：:JD- 1调度绞车牵引力: 10 KN绳速m/s:绳径mm:容绳量m: 400电动功率kw:外型尺寸mm: 1100765730机重kg: 550调度绞车,矿用调度绞车绞车供矿井中上下山,中间巷道,采区运输调度编组矿车,冶金矿场等进行地面辅助物料搬运工作;绞车的电器设备具有防爆性能,可用于煤尘及瓦斯的矿井中;调度绞车主要性能产品型号外层钢丝绳最大静张力 /kn 16外层钢丝绳绳速 /m/s总减速比 35钢丝绳直径 /mm 16卷筒尺寸 /mm 318×400电动机型号 YBJ25-4功率 kw 25转速 r/min 1480电压v 660/380外形尺寸长×宽×高mm 1410×1200×1230绞车重量包括电机kg 1400调度绞车,矿用调度绞车绞车供矿井中上下山,中间巷道,采区运输调度编组矿车,冶金矿场等进行地面辅助物料搬运工作;绞车的电器设备具有防爆性能,可用于煤尘及瓦斯的矿井中;调度绞车主要性能产品型号外层钢丝绳最大静张力 /kn 25外层钢丝绳绳速 /m/s总减速比钢丝绳直径 /mm 20卷筒尺寸 /mm 450×560电动机型号 YBJ40-4功率 kw 40转速 r/min 1480JD-4调度绞车,矿用调度绞车JD-4绞车供矿井中上下山,中间巷道,采区运输调度编组矿车,冶金矿场等进行地面辅助物料搬运工作.绞车的电器设备具有防爆性能,可用于煤尘及瓦斯的矿井中;调度绞车主要性能产品型号 JD-4外层钢丝绳最大静张力 /kn 40外层钢丝绳绳速 /m/s总减速比钢丝绳直径 /mm 22卷筒尺寸 /mm 580×600电动机型号 YBk2-280M-6功率 kw 55转速 r/min 980电压v 660/380或660/1140外形尺寸长×宽×高mm 2500×1965×1425绞车重量包括电机kg 3800电压v 660/380外形尺寸长×宽×高mm 1805×1358×1480绞车重量包括电机kg 2755JH-5回柱绞车,矿用回柱绞车JH-5回柱绞车具有隔爆性能,主要用于矿井下回柱放顶,亦可作运料、移溜槽等辅助牵引工作;H-5回柱绞车彩用球面蜗轮副传动,结构紧凑、外形尺寸小,能整机下井,结构对称,呈长条形,底座呈雪撬状,在井下自移平稳灵便；重心低,底座刚性好,既可打顶柱,可安设地锚,安装方便、运转平稳、安全可靠;卷筒直径 mm 260 钢丝绳直径 mm宽度 mm 272 平均静张力 KN 50容绳量 m 80 平均绳速 m/s电动机型号结构绳 6×19功率 kW 公称抗拉强度 MPa 1550电压 v 380/660 传动比 i 157机器总重量 kg 648 外形尺寸 mm 1640×624×695JH-8回柱绞车,矿用8吨回柱绞车JH-8回柱绞车具有隔爆性能,主要用于矿井下回柱放顶,亦可作运料、移溜槽等辅助牵引工作;JH-8回柱绞车彩用球面蜗轮副传动,结构紧凑、外形尺寸小,能整机下井,结构对称,呈长条形,底座呈雪撬状,在井下自移平稳灵便；重心低,底座刚性好,既可打顶柱,可安设地锚,安装方便、运转平稳、安全可靠;卷筒直径 mm 300 钢丝绳直径 mm 17宽度 mm 240 平均静张力 KN 80容绳量 m 100 平均绳速 m/s电动机型号 YBK2-160L-6 结构绳 6×19功率 kW 11 公称抗拉强度 MPa 1550电压 v 380/660 传动比 i机器总重量 kg 650 外形尺寸 mm 1540×533×630JH-14回柱绞车,矿用14吨回柱绞车JH-14回柱绞车具有隔爆性能,主要用于矿井下回柱放顶,亦可作运料、移溜槽等辅助牵引工作;JH-8回柱绞车彩用球面蜗轮副传动,结构紧凑、外形尺寸小,能整机下井,结构对称,呈长条形,底座呈雪撬状,在井下自移平稳灵便；重心低,底座刚性好,既可打顶柱,可安设地锚,安装方便、运转平稳、安全可靠卷筒直径 mm 400 钢丝绳直径 mm宽度 mm 302 平均静张力 KN 140容绳量 m 130 平均绳速 m/s电动机型号 YBK2-225S-8 结构绳 6×19功率 kW 公称抗拉强度 MPa 1550电压 v 730 传动比 i 188机器总重量 kg 1415 外形尺寸 mm 2050×680×830JH-20回柱绞车,矿用20吨回柱绞车JH-20回柱绞车具有隔爆性能,用于矿井下回柱放顶,亦可作运料、移溜槽等辅助牵引工作;采用球面蜗轮副传动,具有结构紧凑、外形尺寸小,均能整机下井,绞车结构对称,呈长条形,底座呈雪撬状,在井下自移平稳灵便；绞车重心低,底座刚性好,可打顶柱,可安设地锚,安装方便、运转平稳、安全可靠;技术参数:卷筒直径 mm 440 钢丝绳直径 mm宽度 mm 400 平均静张力 KN 200容绳量 m 170 平均绳速 m/s电动机型号 YBK2-200l2-6 结构绳 6×19功率 kW 22 公称抗拉强度 MPa 1550电压 v 380/660 传动比 i 181机器总重量 kg 1710 外形尺寸 mm 1891×1026×908。

回柱和调度绞车的安全使（一）回柱绞车又称慢速绞车，是用来拆除和回收采煤工作面支柱的一种绞车。

常用的回柱绞车有JH5型、JH8型、JH14型和JH20型等。

（二）调度绞车调度绞车是用来调度车辆及进行辅助作业的一种绞车，一般用于平巷，在不太长的距离内拖运矿车，或在采掘工作面拖运设备。

常用调度绞车有JD4.5型、JD11.4型、JD22型、JD40型等。

（三）回柱和调度绞车的安全使用要求（1）绞车司机必须经过培训，经考试合格，持证上岗（2）开车前，认真检查现场的支护情况及绞车固定情况（3）严格按信号操作绞车，并与回柱工或挂链工密切配合，接到停车信号后立即停车。

（4）回柱绞车启动前，必须先松开手闸。

（5）调度绞车启动前，必须将滚筒制动闸闸住，将大内齿轮上的制动闸松开，然后按启动按钮，使电动机空转。

之后，严禁两个制动闸把手同时制动，也不允许在两个制动闸把手处于制动状态下按启动按钮。

（6）绞车启动后，松闸与施闸必须平稳，不得动作过快，突然加速或减速。

（7）运行中，应注意绞车的声音，各部位温升、钢丝绳的缠绕情况和张紧状态。

（8）运行中，司机的两手应不离开制动把手，精神集中，严禁与他人交谈。

（9）严禁超载运行。

（10）停车后，应施闸、停电并闭锁。

（四）无极绳绞车（简介）无极绳绞车是利用钢丝绳与绞车滚筒的摩擦力驱动轻重矿车从不同方向在水平或倾角不大于20?的矿井巷道中进行运输的一种绞车。

其无极绳绞车滚筒主要有螺旋缠绕式和夹钳式两种。

（一）无极绳绞车组成及结构（1）常用无极绳绞车有JW2500/33型、JW2950/48型、JW21200/60型、JW21200/80型等。

（2）无极绳绞车由电动机、联轴器、制动器、减速器、开式齿轮、滚筒、底座等部件组成。

（二）无极绳绞车运输系统的优缺点（1）优点：设备简单，使用方面，广泛用于水平巷道中。

（2）缺点：使用中钢丝绳磨损较快，摘挂钩工劳动强度大，轨道附件多，斜巷运输中容易发生跑车事故。

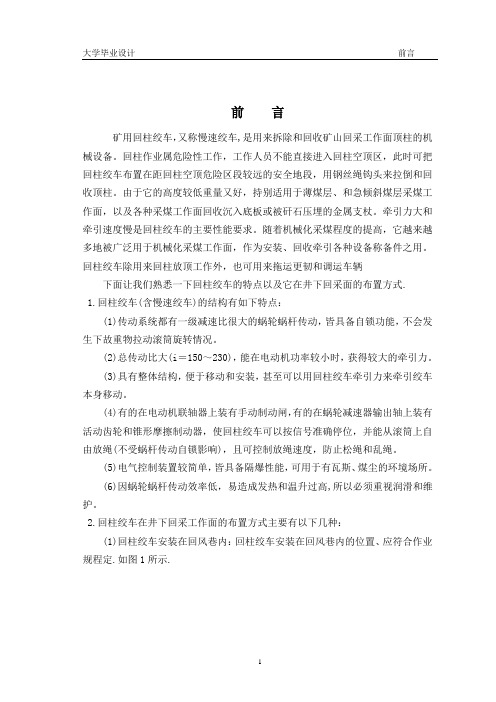

前言矿用回柱绞车，又称慢速绞车,是用来拆除和回收矿山回采工作面顶柱的机械设备。

回柱作业属危险性工作，工作人员不能直接进入回柱空顶区，此时可把回柱绞车布置在距回柱空顶危险区段较远的安全地段，用钢丝绳钩头来拉倒和回收顶柱。

由于它的高度较低重量又好，持别适用于薄煤层、和急倾斜煤层采煤工作面，以及各种采煤工作面回收沉入底板或被矸石压埋的金属支杖。

牵引力大和牵引速度慢是回柱绞车的主要性能要求。

随着机械化采煤程度的提高，它越来越多地被广泛用于机械化采煤工作面，作为安装、回收牵引各种设备称备件之用。

回柱绞车除用来回柱放顶工作外，也可用来拖运更韧和调运车辆下面让我们熟悉一下回柱绞车的特点以及它在井下回采面的布置方式.1.回柱绞车(含慢速绞车)的结构有如下特点：(1)传动系统都有一级减速比很大的蜗轮蜗杆传动，皆具备自锁功能，不会发生下故重物拉动滚筒旋转情况。

(2)总传动比大(i＝150～230)，能在电动机功率较小时，获得较大的牵引力。

(3)具有整体结构，便于移动和安装，甚至可以用回柱绞车牵引力来牵引绞车本身移动。

(4)有的在电动机联轴器上装有手动制动闸，有的在蜗轮减速器输出轴上装有活动齿轮和锥形摩擦制动器，使回柱绞车可以按信号准确停位，并能从滚筒上自由放绳(不受蜗杆传动自锁影响)，且可控制放绳速度，防止松绳和乱绳。

(5)电气控制装置较简单，皆具备隔爆性能，可用于有瓦斯、煤尘的环境场所。

(6)因蜗轮蜗杆传动效率低，易造成发热和温升过高,所以必须重视润滑和维护。

2.回柱绞车在井下回采工作面的布置方式主要有以下几种：(1)回柱绞车安装在回风巷内：回柱绞车安装在回风巷内的位置、应符合作业规程定.如图1所示.图1 在回风巷布置回柱绞车1回风巷2 回柱绞车3 导向轮Fig 1--In return air back-alley layout winch1 Lane2 to wind back to the winch-round 3-oriented回柱绞车安装在回风巷内布置方式的优点有：①回栓绞车不需经常搬迁；②适合于煤层倾角较大、顶板破碎、压力较大的工作面。

JH-30回柱绞车产品介绍JH-30回柱绞车采用球面蜗轮副传动，具有结构紧凑、外形尺寸小，均能整机下井，绞车结构对称，呈长条形，底座呈雪撬状，在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便、运转平稳、安全可靠。

JH-30回柱绞车产品用途回柱绞车又称慢速绞车，是供煤矿井下采煤工作面回柱放顶之用。

由于它的高度较低重量又轻，特别适用于薄煤层和急倾斜煤层采煤工作面，以及各种采煤工作面回收沉入底板或被砰石压埋的金属支柱。

随着机械化采煤程度的提高，它越来越多地被广泛用于机械化采煤工作面，作为安装、回收牵引各种设备和备件之用。

JH-30回柱绞车具有隔爆性能主要供煤矿井下回柱中煤放顶之用。

特别适用于薄煤层和倾斜采煤工作面，以及在各种采煤工作面上回收沉入底板或被肝石卡结的金属支柱。

也可用作移流槽、搬移皮带运输机头等辅助牵引工作。

JH-30回柱绞车技术参数钢丝绳拉力：300KN
绳速m/s： 0.13卷筒直径*宽度：540*560mm
容绳量：200m钢丝绳直径：31mm
电机功率：45kw外形尺寸：3300*1077* 1034sh08
自重：4460kg附属电器：QBZ-120/380/660No。
