计算机网络课程设计报告书
- 格式:doc
- 大小:774.00 KB
- 文档页数:18
计算机网络训练课程设计题目移动公司网络结构设计专业班级学生姓名学号指导教师2011年 3月 1 日目录第一章课题确定…………………………………………………………… 1.1.1 概述与课题选择 (1)1.2 网络结构设计的目标和作用 (1)第二章需求分析 (1)2.1 公司大楼结构分布 (1)2.2 行政结构 (1)2.3 各部门功能需求分析 (2)2.4 信息点的设置 (2)2.5 接入INTERNET方式 (2)第三章系统总体规划和实现功能 (3)3.1 网络系统设计原则、系统建设目标 (3)第四章网络系统硬件环境设计4.1 网络拓朴结构设计 (3)4.1.1 公司中心局域网拓朴结构设计(即核心层) (4)4.1.2 各部门网络拓朴结构的设计(即汇聚层) (5)4.2 传输方式的设计 (5)4.2.1 网络拓朴结构的设计 (5)4.3 网络互联设备的选购 (6)4.3.1 交换机 (6)4.3.2 交换机的选择 (6)4.3.3 路由器 (8)第五章网络系统软件环境设计 (8)5.1 操作系统及应用软件 (8)5.1.1 网络操作系统的选购 (9)5.1.2 应用软件的选购 (9)5.1.3 网络防火墙的选购 (9)5.2 网络安全 (9)5.2.1 网络系统安全风险分析 (10)5.2.2 安全需求与安全目标 (11)5.2.3 网络安全策略 (12)5.2.4 系统安全目标 (12)5.3 网络安全方案总体设计 (12)5.3.1 安全方案设计原则 (13)结束语 (13)第一章课题确定1.1 概述与课题选择随着现代科技的发展及计算机技术与通讯技术的结合,人们已经不再满足原有的办公方式,办公自动化、网络化的需求逐日增加。
计算机网络技术营造了一个现代化的高效、快捷、安全的办公环境,也使计算机的功能得到了充分的发挥。
作为社会基础设施之一的中国移动通信公司,充分利用网络技术,为人们的生活和工作提供了许多便利,在信息化高度发展的今天,起着至关重要的作用。
中南大学课程设计报告课程:计算机网络课程设计题目:基于Winpcap的网络流量统计分析指导教师:张伟目录第一章总体设计一、实体类设计 --------P3二、功能类设计 --------P3三、界面设计 --------P3第二章详细设计一、实体类实现 --------P4二、功能类实现 --------P4三、界面实现 --------P5第三章源代码清单及说明一、CaptureUtil.java --------P7二、MyPcapPacketHandler.java --------P9三、PacketMatch.java --------P9四、Windows.java --------P13第四章运行结果 --------P19第五章心得体会 --------P21第一章总体设计一、实体类设计TCP、UPD、ICMP、ARP、广播数据包五个包的数据结构设计二、功能类设计(1)网卡获取(2)包的抓捕(3)包的处理三、界面设计(1)布局(2)按钮功能连接第二章第二章详细设计一、实体类实现TCP、UPD、ICMP、ARP、广播数据包五个包的数据结构设计。
本程序采用Java编写,基于win10pcap。
Win10pcap是winpcap在win10系统上的适用版本。
Java对于winpcap使用jnetpcap进行支持。
对于TCP、UPD、ICMP、ARP、广播数据包五种类型的包,在jnetpcap的jar包中大部分已经封装好了相关的实体类型。
对应如下:ARP 实体类:UPD 实体类:IP 实体类:TCP 实体类:UDP 实体类:而对于其中的广播数据包,其判断我利用捕获到的IP包的目的地址进行判断,若其目的地址为,则认为其为广播数据包。
二、功能类实现(1)网卡获取电脑上的包的发送与接受都得通过网卡来进行,所以为了完成局域网数据包的捕获和统计,我首先要做的是获取到电脑上的网卡列表,然后选择一个网卡进行包的捕获。
计算机网络技术课程设计报告一、引言计算机网络技术是现代信息技术中的重要组成部分,已经成为各行各业不可或缺的基础设施。
计算机网络技术课程设计是培养学生网络技术水平的关键环节,通过本次课程设计,学生将深入理解网络结构、协议、安全等相关内容,提升实践应用能力。
二、设计目标本次计算机网络技术课程设计的主要目标包括: 1. 理解并掌握计算机网络的基本概念和原理; 2. 掌握网络设计的方法和技巧; 3. 完成一个基于网络技术的实际应用设计。
三、设计内容3.1 网络结构设计在该部分中,我们将设计一个典型的网络结构,包括网络拓扑、设备部署、网络层次等内容。
通过这一步骤,学生将学会如何合理规划和配置一个网络。
3.2 协议分析与优化在本部分,我们将分析现有的网络协议,挖掘其中的问题并进行优化改进。
学生将学习到协议分析和优化的方法和技巧。
3.3 网络安全设计网络安全是计算机网络技术中至关重要的一环,我们将介绍常见的网络安全威胁、攻防技术,并设计相应的网络安全策略。
四、设计步骤4.1 网络结构设计步骤•确定网络拓扑结构;•设计并配置网络设备;•划分网络层次。
4.2 协议分析与优化步骤•分析现有协议的性能和安全性;•优化协议设计,提高网络效率;•验证优化效果。
4.3 网络安全设计步骤•分析网络安全威胁;•制定网络安全策略;•实施安全措施并测试效果。
五、设计成果经过以上设计步骤,将形成一个完整的网络技术设计报告,包括网络结构设计图、协议优化方案、安全设计方案等内容。
通过这份设计报告,学生将展示自己在计算机网络技术方面的理解和能力。
六、总结本次计算机网络技术课程设计通过深入的理论学习和实践操作,帮助学生全面提升自己在网络技术领域的能力,为未来的工作和学习打下坚实基础。
希望通过这次设计,学生能够进一步认识到网络技术的重要性,不断提升自身的技术水平。
以上是本次计算机网络技术课程设计的报告,希望能够对学生的学习和成长有所启发。
淮海工学院计算机工程学院课程设计报告设计名称:计算机网络课程设计姓名:学号:专业班级:系(院):计算机工程学院设计时间:设计地点:计算机网络技术室2地址分配思路:A按功能划分,将校园划分为三大区域:办公区,教学区,生活区,根据每个地点所需的IP数,最小的网络号为24位,划分子网,即可防止IP地址重复。
B因为使用预留的INTERNET地址,可以提高内部网络的安全。
同时学校有14767个信息点。
故采用B类网络的保留地址(10.15.0.0/16)。
同时采用CIDR无分类分配方式。
同时为了与公网通信,需要申请一个公网IP地址。
整体设计原则如下1.采用私IP地址,通过NAT技术和外网通信。
2.与internet 互联设备IP地址采用真实IP地址。
3.面向用户的私有IP地址,由统一出口的边缘设备(路由器、防火墙)进行地址翻译。
4.使用VLAN将不同功能网络隔离。
5.除生活区采用DHCP动态分配IP地址以外。
其余全部采用静态IP地址。
这样设计,既可以充分利用已有的公网IP地址,解决了IP地址空间不足的,既可以方便的实现互通互连,而且将地址翻译(NAT)这种耗费设备资源的工作由网络边缘设备分担,避免广播风暴,提高网络数据传输整体性能。
增加网络的安全性,可更加安全的对所有网络设备进行管理。
4 拓扑图5确定网络的应用模式校园网以图书馆为网络的中心点,用光纤连接到其他各层楼,形成了学校的局域网。
使用的是分布式的结构,将各个子网分布到各个楼宇之间,实现楼宇内部信息点的分布。
采用浏览器/服务器的模式,图形化的交互界面,这样既简单又方便,同时也是现在用的比较多的一种模式。
层次化网络设计通常分为三层结构,即核心层、汇聚层和接入层。
核心层主要为相互通信的节点提供高速优化的带宽传输,为提高核心层的传输速率,通常不在该层实施基于策略的包操作,也极少在该层布置主机,但常常为核心层提供必要的链路备份。
汇聚层介于在核心层和接入层之间,通过提供基于策略的连接管理,实现接入层对核心层的可控制的访问。

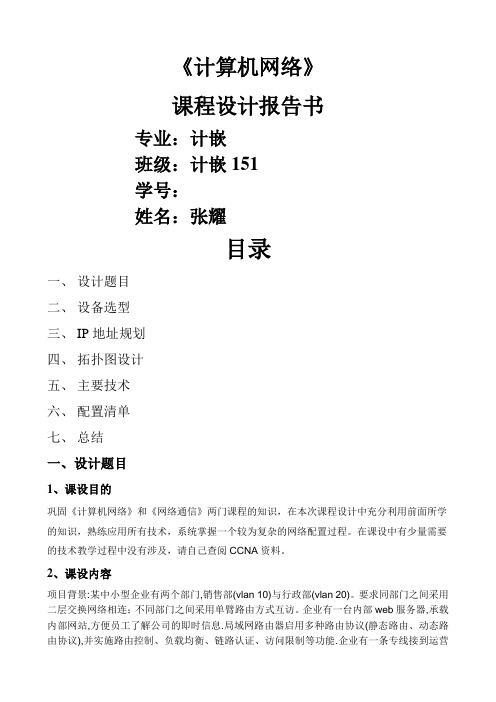

《计算机网络》课程设计报告书专业:计嵌班级:计嵌151学号:姓名:张耀目录一、设计题目二、设备选型三、IP地址规划四、拓扑图设计五、主要技术六、配置清单七、总结一、设计题目1、课设目的巩固《计算机网络》和《网络通信》两门课程的知识,在本次课程设计中充分利用前面所学的知识,熟练应用所有技术,系统掌握一个较为复杂的网络配置过程。
在课设中有少量需要的技术教学过程中没有涉及,请自己查阅CCNA资料。
2、课设内容项目背景:某中小型企业有两个部门,销售部(vlan 10)与行政部(vlan 20)。
要求同部门之间采用二层交换网络相连;不同部门之间采用单臂路由方式互访。
企业有一台内部web服务器,承载内部网站,方便员工了解公司的即时信息.局域网路由器启用多种路由协议(静态路由、动态路由协议),并实施路由控制、负载均衡、链路认证、访问限制等功能.企业有一条专线接到运营商用以连接互联网,采用HDLC封装,由于从运营商只获取到一个公网IP地址,所以企业员工上网需要做NAT网络地址转换,具体拓扑结构如上图所示。
二、设备选型三、IP地址规划四、拓扑图设计五、主要技术Trunk:在路由/交换领域,VLAN的中继端口叫做trunk。
trunk技术用在交换机之间互连,使不同VLAN通过共享链路与其它交换机中的相同VLAN通信。
交换机之间互连的端口就称为trunk端口。
trunk是基于OSI第二层数据链路层(DataLinkLayer)的技术。
Vlan:在计算机网络中,一个二层网络可以被划分为多个不同的广播域,一个广播域对应了一个特定的用户组,默认情况下这些不同的广播域是相互隔离的。
不同的广播域之间想要通信,需要通过一个或多个路由器。
这样的一个广播域就称为VLAN。
单臂路由:在计算机网络中,一个二层网络可以被划分为多个不同的广播域,一个广播域对应了一个特定的用户组,默认情况下这些不同的广播域是相互隔离的。
不同的广播域之间想要通信,需要通过一个或多个路由器。
计算机网络课程设计报告一、设计背景。
计算机网络课程设计是计算机专业学生的重要课程之一,通过该课程的学习,学生可以系统地了解计算机网络的基本原理、技术和应用,培养学生的计算机网络设计和应用能力。
本次课程设计旨在通过实际操作,帮助学生深入理解计算机网络的知识,提高他们的实际动手能力和解决问题的能力。
二、设计目标。
1. 理论与实践相结合,通过设计,使学生能够将所学的理论知识应用到实际的网络设计中,提高他们的实际操作能力。
2. 提高解决问题的能力,设计中设置一些难点和问题,引导学生思考和解决,提高他们的问题解决能力。
3. 培养团队协作精神,设计中设置一些需要团队合作的任务,培养学生的团队协作意识和能力。
三、设计内容。
1. 网络拓扑设计,要求学生设计一个小型局域网的网络拓扑结构,包括主机、交换机、路由器等设备的连接方式和布局。
2. IP地址规划,要求学生为局域网中的每台主机和设备规划合理的IP地址,要求考虑到网络的扩展性和管理的便利性。
3. 网络服务配置,要求学生配置局域网中的基本网络服务,如DHCP服务、DNS服务等,使局域网内的主机能够正常通信和访问互联网。
4. 网络安全设置,要求学生设置基本的网络安全策略,包括防火墙配置、访问控制策略等,保障局域网的安全和稳定运行。
5. 网络故障排除,设计一些故障场景,要求学生能够快速定位和解决网络故障,提高他们的故障排除能力。
四、设计要求。
1. 设计报告,学生需要提交完整的设计报告,包括设计思路、实施步骤、配置截图等内容。
2. 实际操作,学生需要在实际的网络设备上进行配置和实验,完成设计要求。
3. 问题解答,学生需要对设计中遇到的问题进行解答和总结,形成经验和教训。
五、设计评价。
1. 设计报告评价,评价学生的设计报告是否完整、清晰、符合要求。
2. 实际操作评价,评价学生的实际操作能力和解决问题的能力。
3. 问题解答评价,评价学生对设计中遇到的问题的解答和总结是否合理、深入。
计算机网络课设报告1. 引言计算机网络是现代社会中不可或缺的一部分,它连接了全球范围内的计算设备,使得信息的传输和共享变得更加便捷。
在计算机网络课程的课设中,我们将深入了解网络协议、网络拓扑结构以及网络安全等相关知识,通过实践和实验,掌握计算机网络的基本原理和技术。
2. 实验背景在本次计算机网络课设中,我们的目标是设计和实现一个简单的局域网(LAN),并通过该局域网实现主机之间的通信。
为了达到这个目标,我们将学习有关网络协议、子网划分、IP地址分配以及路由设置等相关内容。
3. 实验过程步骤一:确定局域网的拓扑结构在设计局域网时,我们需要考虑网络中的主机数量、主机之间的连接方式以及路由器的位置等因素。
基于实验要求和具体情况,我们可以选择使用星型拓扑、环形拓扑或者总线拓扑等结构。
步骤二:进行子网划分和IP地址分配为了更好地管理局域网中的主机,我们需要对局域网进行适当的子网划分,并为每个子网分配合适的IP地址。
子网划分可以帮助我们控制网络流量、提高网络的安全性和性能。
步骤三:设置路由器并配置路由表为了实现不同子网之间的通信,我们需要配置路由器并设置相应的路由表。
路由器是网络中的关键设备,它负责将数据包从源主机发送到目标主机。
通过正确设置路由表,我们可以实现跨子网的通信。
步骤四:进行网络测试和故障排除在完成局域网的搭建后,我们需要进行网络测试,以确保主机之间可以正常通信。
如果在测试过程中发现网络故障或通信问题,我们需要进行故障排除,并根据具体情况进行相应的调整和修复。
4. 实验结果与分析通过以上步骤的设计和实施,我们成功搭建了一个简单的局域网,并实现了主机之间的通信。
在测试过程中,我们发现网络的性能与拓扑结构、子网划分以及路由器的配置等因素密切相关。
合理的网络设计和设置可以提高网络的可靠性、安全性和性能。
5. 实验总结通过本次计算机网络课设的实践,我们深入了解了局域网的基本原理和技术。
我们学习了网络拓扑结构的选择、子网划分和IP地址分配、路由器的配置和路由表的设置等关键知识点。
第1章实验环境和设备介绍本设计方案的环境是在模拟软件BosonNetsim5.31环境下进行的,bosonnetsimforccnp是boson公司推出的一款路由器,交换机模拟软件。
bosonnetsimforccnp为我们联系路由器、交换机的命令,掌握路由器、交换机工作原理提供了有力的实验环境。
bosonnetsimforccnp有两个组件:一个是拓扑设计软件(bosonnetworkdesigner),一个是实验环境模拟器(bosonnetsim)。
在使用bosonnetsimforccnp前必须要先注册,注册成功后可以在里面看到大量的的实验拓扑结构和实验结果,由于我们是要自己设计网络,必须在BosonNetworkDesigner中设计实验的拓扑结构图,设计完后保存为.top文件,然后打开软件bosonnetsimforccnp载入设计好的拓扑图进行对路由器、交换机等的设置。
注意退出是要保存好配置的文件。
本网络中主要用的网络设备是CiscoCatalyst2950系列交换机、Catalyst3550系列交换机和Router3600系列交换机。
CiscoCatalyst2950系列交换机:——用于纯以太网环境;——用于要求成本效益并端口(10/100M)密度小于50的布线间;——仅提供第2层的交换;——主要优点在于每个端口的成本低、端口密度低和易于管理。
CiscoCatalyst2950-24是一个快速以太网桌面型交换机,拥有24个端口,传输速率10/100Mbps),接口介质是10BASE-T/10BASE-TX3类或3类以上UTP,100BASE-TX五类并可支持全双工,可级联并存储转发的功能。
CiscoCatalyst3550系列交换机:——用于纯以太网环境;——提供高吉比特级联;——用于要求成本效益并端口(10/100M)密度小于100的布线间;——提供第3层的交换;——最多可支持384个端口。
计算机网络课程设计实验报告1. 引言计算机网络是现代信息技术的基石,它的设计与实现对于计算机科学与技术专业的学生来说尤为重要。
本次实验旨在通过一个计算机网络课程设计项目,帮助学生进一步深入理解计算机网络的原理与实践,提升实际操作能力。
2. 实验目标本实验的目标是设计一个简单的局域网内部共享文件的系统。
具体要求如下:1.实现一个服务器程序,能够提供文件的上传与下载功能;2.实现一个客户端程序,能够通过命令行界面与服务器进行交互;3.实现文件的断点续传功能,确保文件可以在网络断开后继续传输;4.实现基本的权限管理功能,确保只有授权用户才能够上传和下载文件。
3. 实验环境本次实验的开发环境与工具如下:•操作系统:Windows 10•开发语言:Python 3.8•开发环境:PyCharm 2020.1•版本控制:Git4. 实验过程与方法4.1 系统架构设计本实验的系统架构包括服务器程序和客户端程序两个部分。
服务器程序采用C/S模型,在指定端口上监听客户端的请求,根据客户端发送的指令进行相应的操作,如上传文件、下载文件、断点续传等。
服务器程序使用了Python的socket模块实现网络通信。
客户端程序通过命令行界面与服务器进行交互,用户可以输入不同的指令来实现上传、下载、断点续传等功能。
客户端程序使用了Python的argparse模块处理命令行参数,使用socket模块与服务器进行通信。
4.2 文件传输实现文件的传输采用TCP协议进行,对于较大的文件,可以采用分片传输的方式,确保文件能够在网络断开后继续传输。
客户端程序在向服务器请求下载文件时,会先发送文件的元信息(如文件名、大小等),服务器会根据元信息判断文件是否存在、是否需要断点续传等。
对于需要断点续传的文件,服务器会记录已传输的字节数,并将剩余部分发送给客户端。
4.3 权限管理实现服务器程序实现了基本的权限管理功能,通过在服务器端维护一个用户列表,每次上传或下载文件时,都会要求用户进行身份验证。
计算机网络方案设计报告目录1、绪论 (3)2、网络设计目标与原则 (3)2.1设计目标 (3)2.2项目设计原则 (4)2.2.1基本原则 (4)2.2.2设计原则 (4)2.2.3、选型原则 (5)3、需求分析 (5)3.1网络需求分析 (5)3.1.1主干网类型 (5)3.1.2主干网交换机 (6)3.1.3软、硬件需求 (6)3.1.4资源需求 (6)3.2应用需求分析 (6)3.2.1信息流分析 (6)3.2.2 应用业务分析 (7)3.2.3用户需求分析 (8)3.3功能需求 (9)4、总体设计 (10)4.1系统拓扑结构 (10)4.2 IP规划与VLAN (10)4.3核心层设计(设备选型) (12)4.3.1、核心层交换机Quidway S6506 (12)4.3.2、汇聚层交换机Quidway S5516 (14)4.3.3、接入层交换机Quidway S3526 (15)4.3.4、服务器IBM System x3850 X5(7145I19) (16)4.3.5、防火墙USG2210 (17)4.3.6、路由器华为AR1220—s (19)4.3.7、传输介质的选择 (20)4.4 汇聚层设计 (20)4.5 接入层设计 (20)4.6服务器分配与设置(选型) (21)4.6.1 服务器选型原则 (21)4.6.2 具体服务器类型推荐 (21)4.6.3 E-Mail服务器 (21)4.6.4 FTP服务器 (22)4.6.5 WEB服务器 (22)4.7系统安全体系设计 (22)5、综合布线设计 (23)5.1 综合布线系统概述 (23)5.2 设计依据 (24)5.3 布线系统选型 (24)结束语 (24)参考文献 (25)1、绪论进入二十一世纪,全世界正在掀起全球信息化的浪潮,世界各国都把推进信息化进程,发展信息产业作为推动本国经济发展的新动力。
信息化已是世界各国发展经济的共同选择,信息化程度已成为衡量一个国家和地区现代化水平的重要标志。
南通大学计算机科
学
与技术学院
《计算机网络》课程设计报告书
二零一四年九月
目录
一、课题要求
二、设备选型
三、IP地址分配表
四、配置方案
五、配置代码分析
六、总结
一、课题要求
一、题目
图1某学校校园网拓扑
设备接口IPv4地址
R2 s0/0/0 23、1、1、2/24s0/0/1 24、1、1、2/24 fa0/012、1、1、2/24
R3s0/0/0 34、1、1、3/24 s0/0/1
23、1、1、3/2
4
fa0/0 212、1、1、1/24
R4 s0/0/0
24、1、1、4/
24
s0/0/1 34、1、1、4/24
某学校校园网拓扑如图1所示。
为了缓解IP地址不足得问题,PC6与PC4使用IPv4私网地址;PC11、PC 12、PC21及PC22使用IPv4公网地址。
校园网通过路由器R1接入Internet,R2、R3与R4模拟因特网中得网云,其中R2为ISP得接入路由器。
最右侧为Web服务器。
具体得设备连接与IP地址配置如图1所示.图中没有特殊说明得,子网掩码均默认为255、255、255、0。
利用思科Packet Tracer组建如图所示网络,并实现以下功能:
1、VLAN10网关地址为210、28、10、1/24;VLAN20网关地址为210、28、20、1/24
VLAN10与VLAN20网关均设在路由器R1上.要求PC11、PC 12、PC 21及PC 22能互相ping通,且都能ping通Web Server
2、使用NAT配置, PC4与PC6使用IPv4私网地址能ping通Web Server
3、设置ACL,最后使得VLAN20所属主机不能通过WEB方式访问Web Serv er(但可以ping通Web Server),其她主机流量没有任何限制。
4、R1上配置静态路由,在路由器R2、R3及R4上配置动态rip路由。
(除此以外,可在R1、R2、R3及R4可根据需要自行配置默认路由或某条路由。
)二、设计要求
(1)培养一定得自学能力与独立分析问题、解决问题得能力.包括学会自己分析解决问题得方法,对设计中遇到得问题,能通过独立思考、查阅工具书、参考文献,寻找解决方案。
(2)初步掌握计算机网络分析与设计得基本方法.通过分析具体设计任务,确定方案,画出具体得网络拓扑结构图,并写出具体配置步骤情况,提交正式课程设计总结报告打印及电子稿一份;ﻫ(3)课程设计报告要求独立完成,不得有相互抄袭现象。
报告内容包括: ﻫ①具体设计任务;ﻫ②基本思路及所涉及得相关理论;ﻫ③方案设计(主要网络设备、网络拓扑结构设计图);ﻫ④网络具体配置步骤;ﻫ⑤调试过程中出现得问题及相应解决办法; ﻫ⑥个人体会及建议;ﻫ⑦参考资料。
三、《计算机网络》课程设计进度表
二、设备选型
路由器选择2811router,共5台;并且选用了5台CiscoCatalyst2950-24口得交换机与1台3560—24ps Switches作为接入层交换机;再选用若干PC机与服务器作为单位得核心层,还需要一些各种接口需要得连接线等等。
三、IP地址分配表
PC4Fa 210、28、20、
22 255、255、25
5、0
210、28、
20、1
PC5Fa 192、168、2、
2255、255、25
5、0
192、168、2、
1
Server0 Fa212、1、1、2 255、255、25
5、0
212、1、1、1
四、配置方案
1、本校园网拓扑网得总图如下:
2、综合布线设计情况
路由器之间用带时钟得串口线连接,交换机路由器、主机、打印机、IP电话与服务器等设备之间用直通线连接。
①路由器之间得连接图:
②路由器与交换机之间得连接图:
③其中单个子网设备得连接图:
五、配置代码分析
1、R0得配置基本参数与配置静态路由
①配置基本参数,如下图:
②R0配置静态路由,如下图:
2、R1得配置基本参数与配置静态路由,如下图:
①配置基本参数
②配置静态路由,如下图:
3、划分VLAN
VLAN10网关地址为210、28、10、1/24 ;VLAN20网关地址为210、28、20、1/24,
VLAN10与 VLAN20网关均设在路由器R1上。
1)对交换机Switch 5创建Vlan 10,并将主机1,3划入vlan10,如下
图:
2)对交换机Switch 6创建Vlan 20,并将主机2,4划入vlan20,如下图:
3)对交换机Switch 7创建Vlan,如下图:
4)对交换机Switch 5设置trunk口,如下图:
5)对交换机Switch6设置trunk口,如下图:
6)对交换机Switch 7设置trunk口,如下图:
7)对router设置子接口,如下图:
8)PC1 ping PC4,如下图:
9)PC1ping Server,如下图:
4、对路由器配置动态路由
①对R0配置动态路由,如下图:
②对R1配置动态路由,如下图:
③对R2配置动态路由,如下图:
④对R3配置动态路由,如下图:
⑤对R4配置动态路由,如下图:
5、使用NAT配置,PC4与PC6使用IPv4私网地址能ping通Web Se
rver
①对R1动态配置NAT,定义192、168、2、0与192、168、3、0允许访问Internet,如下图:
②PC5 pingServer,如下图:
R1:
6、设置ACL,最后使得VLAN20所属主机不能通过WEB方式访问Web
Server(但可以ping通Web Server),其她主机流量没有任何限制。
①对R3进行ACL访问配置,如下图:
②用PC3 pingServer,如下图:
六、总结
在这次课程设计,我运用学习成果,把课堂上学到得系统化得理论知识,尝试性地应运于实际得设计工作中,并从理论得高度对设计工作得实际应用提出一些针对性得建议与设想。
并以此来检验学习成果,通过综合分析,找出学习中存在得不足,以便进一步得学习。
总体而言,通过这次课程设计,我拓宽了知识面,锻炼了动手能力,综合素质也得到了较大得提高。
