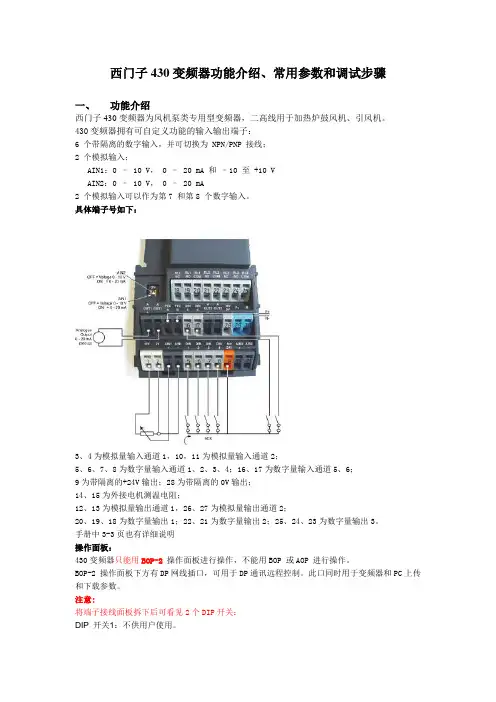

西门子430变频器功能介绍、常用参数和调试步骤一、功能介绍西门子430变频器为风机泵类专用型变频器，二高线用于加热炉鼓风机、引风机。

430变频器拥有可自定义功能的输入输出端子：6 个带隔离的数字输入，并可切换为 NPN/PNP 接线；2 个模拟输入；AIN1：0 – 10 V， 0 – 20 mA 和–10 至 +10 VAIN2：0 – 10 V， 0 – 20 mA2 个模拟输入可以作为第7 和第8 个数字输入。

具体端子号如下：3、4为模拟量输入通道1，10，11为模拟量输入通道2；5、6、7、8为数字量输入通道1、2、3、4；16、17为数字量输入通道5、6；9为带隔离的+24V输出；28为带隔离的0V输出；14、15为外接电机测温电阻；12、13为模拟量输出通道1，26、27为模拟量输出通道2；20、19、18为数字量输出1；22、21为数字量输出2；25、24、23为数字量输出3。

手册中3-3页也有详细说明操作面板：430变频器只能用BOP-2操作面板进行操作，不能用BOP 或AOP进行操作。

BOP-2 操作面板下方有DP网线插口，可用于DP通讯远程控制。

此口同时用于变频器和PC上传和下载参数。

注意:将端子接线面板拆下后可看见2个DIP开关：DIP 开关1：不供用户使用。

DIP 开关2：Off 位置：欧洲地区缺省值（50Hz，功率单位：kW）On 位置：北美地区缺省值（60Hz，功率单位：hp）一般出厂时已设为50Hz，但调试前最好检查一下。

面板功能介绍：此键用于浏览辅助信息。

变频器运行过程中，在显示任何一个参数时按下此键并保持不动2 秒钟。

将显示以下参数值：1. 直流回路电压（用d 表示－单位：V）。

2. 输出电流（A）3. 输出频率（Hz）4. 输出电压（用o 表示－单位：V）。

连续多次按下此键，将轮流显示以上参数。

绿色按钮为启动按钮，红色按钮为停车按钮。

在出现故障或报警的情况下，按此键可以将操作板上显示的故障或报警信息复位。

西门子MM420、MM430和MM440变频器选型和功能
区别
西门子MM420、MM430和MM440变频器选型和功能主要区别如下，详细功能区别请参考选型手册。

MM420/MM440一般应用于恒转矩负载，MM430一般应用于变转矩负载；MM420/430/440的功率范围不同：
MM420：0.12~11kw；
MM430：7.5~250kw；
MM440：0.12~200kw。

I/O端子数量区别：MM430
MM420 有3个数字输入、1个数字输出、1路模拟输入和1路模拟输出
MM430 有6个数字输入、3个数字输出、2路模拟输入和2路模拟输出
MM440 有6个数字输入、3个数字输出、2路模拟输入和2路模拟输出
MM430具有应用于流体设备上的特殊功能，例如：分级控制、PID休眠功能、旁路功能等；
MM430操作面板上具有手动/自动切换按钮，MM420/440不具有该功
能。

MM420/430仅具有V/F控制，MM440不但具有V/F还具有矢量控制；MM420/430不具有制动单元，MM440小于等于75kw包含内置制动单元，不具有内置制动单元的MM440和MM420可以使用外置制动单元；。

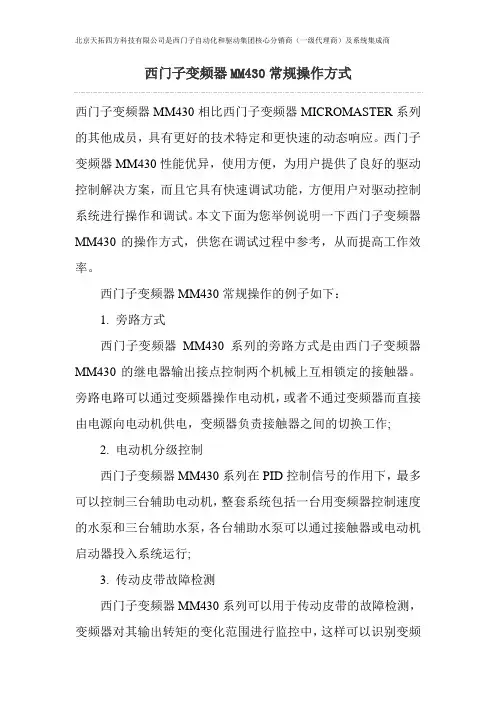

西门子变频器MM430常规操作方式西门子变频器MM430相比西门子变频器MICROMASTER系列的其他成员，具有更好的技术特定和更快速的动态响应。

西门子变频器MM430性能优异，使用方便，为用户提供了良好的驱动控制解决方案，而且它具有快速调试功能，方便用户对驱动控制系统进行操作和调试。

本文下面为您举例说明一下西门子变频器MM430的操作方式，供您在调试过程中参考，从而提高工作效率。

西门子变频器MM430常规操作的例子如下：1. 旁路方式西门子变频器MM430系列的旁路方式是由西门子变频器MM430的继电器输出接点控制两个机械上互相锁定的接触器。

旁路电路可以通过变频器操作电动机，或者不通过变频器而直接由电源向电动机供电，变频器负责接触器之间的切换工作;2. 电动机分级控制西门子变频器MM430系列在PID控制信号的作用下，最多可以控制三台辅助电动机，整套系统包括一台用变频器控制速度的水泵和三台辅助水泵，各台辅助水泵可以通过接触器或电动机启动器投入系统运行;3. 传动皮带故障检测西门子变频器MM430系列可以用于传动皮带的故障检测，变频器对其输出转矩的变化范围进行监控中，这样可以识别变频器是否处于欠负载或者过负载运行的状态。

该功能把当前的速度/转矩曲线和编程的速度/转矩曲线进行比较，从而判断是否出现故障;4. 节能方式西门子变频器MM430系列的节能方式扩展了PID控制器的功能，在节能方式下，电动机可以通过最小频率运行，然后再断开电动机。

如果达到了重新起动的频率，电动机将自动再起动。

西门子变频器MM430性能优异，是西门子变频器MICROMASTER系列中的中高端产品，用户可以根据实际控制系统的要求进行选择搭配，并可以通过变频器的各种常规操作来实现驱动控制任务。

西门子MM420、MM430和MM440变频器选型和功能
区别
西门子MM420、MM430和MM440变频器选型和功能主要区别如下，详细功能区别请参考选型手册。

MM420/MM440一般应用于恒转矩负载，MM430一般应用于变转矩负载；MM420/430/440的功率范围不同：
MM420：0.12~11kw；
MM430：7.5~250kw；
MM440：0.12~200kw。

I/O端子数量区别：MM430
MM420 有3个数字输入、1个数字输出、1路模拟输入和1路模拟输出
MM430 有6个数字输入、3个数字输出、2路模拟输入和2路模拟输出
MM440 有6个数字输入、3个数字输出、2路模拟输入和2路模拟输出
MM430具有应用于流体设备上的特殊功能，例如：分级控制、PID休眠功能、旁路功能等；
MM430操作面板上具有手动/自动切换按钮，MM420/440不具有该功
能。

MM420/430仅具有V/F控制，MM440不但具有V/F还具有矢量控制；MM420/430不具有制动单元，MM440小于等于75kw包含内置制动单元，不具有内置制动单元的MM440和MM420可以使用外置制动单元；。

SIEMENS MMS430变频器一控二水泵分级恒压供水控制系统调试手册SIEMENS MMS430分级控制简介SIEMENS MMS430变频器通过其内置的基于PID控制方式的电动机分级控制系统最多可以控制3台循环工作的辅助水泵/风机。

该种控制系统一般由以下几个部分组成：一台由变频器控制的水泵/风机，另外可以最多有3台由接触器或者电机启动器控制的辅助水泵/风机，而辅助水泵/风机的接触器或电机启动器则通过变频器自身的继电器开关输出进行控制。

下面是一个典型的多泵循环控制系统：其中：Mv为由变频器控制速度的变速电机；M1为用变频器输出继电器1（DOUT1）接通/断开的电机；M2为用变频器输出继电器2（DOUT2）接通/断开的电机；M3为用变频器输出继电器3（DOUT3）接通/断开的电机；进入分级控制: 起动各台固定速度电动机的过程。

退出分级控制: 停止各台固定速度电动机的过程。

当变频器运行在最大频率，而且PID 反馈信号表明系统要求达到更高的速度时，变频器通过其继电器的输出接点(进入分级控制) 接通M1－M3 中的一台电动机。

同时，为了保持被控的变量尽可能恒定不变，变频器的输出频率必须沿斜坡函数曲线降低至最小频率。

因此，在分级过程中，PID控制器必须暂停工作。

辅助电机进入分级控制：当变频器运行在最小频率，而且PID 反馈信号表明系统要求进一步降低速度时，变频器通过继电器的输出接点(退出分级控制) 断开M1－M3 中的一台电动机。

在这种情况下，为了保持被控的变量尽可能恒定不变，变频器的输出频率必须沿斜坡函数曲线由最低频率上升至最高频率。

同时，PID 控制器必须暂停工作通过参数P2372[3] 选择是否允许电动机的分级循环0 禁止分级循环1 允许分级循环允许电动机分级循环工作时，选择哪一台电动机进入 / 退出分级控制，是根据电动机的运行时间计数器 (P2380) 的计数值来确定的。

进入分级控制时，运行时间计数器计入小时数最少的电动机接通 ; 退出分级控制时，计入小时数最多的电动机断开。

MM430是专用于风机水泵类应用场合的变频器。

本身不支持矢量控制VC功能，也就没有相应的编码器模板。

也就是说，MM430最擅长的是V/F控制方式，而且是平方转矩类负载。

不要误以为MM430比MM440要低级，MM430在恒压供水等场合有非常实用的功能，这些功能是MM440不具备的。

MM430的功能：· PID控制功能（这个MM440也有）o 即PID闭环控制。

搞自控的都明白。

·分级控制功能o 在多电机协调工作时，如果一台电机不足以保证水压时，自动工频起动第二台电机，依此类推。

最多可以有4台电机工作。

·节能模式（即睡眠模式）o 在水压高于设定值时，电机低频工作也不会导致水压下降，那么可以关闭电机，即睡眠。

当水压偏低时，再启动电机。

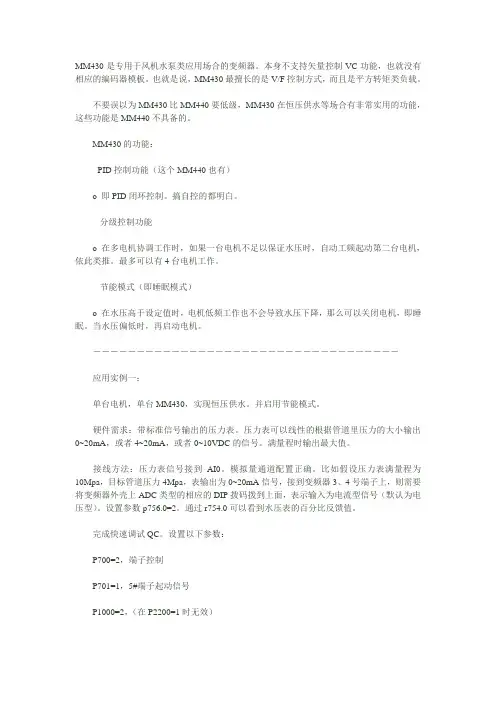

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－应用实例一：单台电机，单台MM430，实现恒压供水。

并启用节能模式。

硬件需求：带标准信号输出的压力表。

压力表可以线性的根据管道里压力的大小输出0~20mA，或者4~20mA，或者0~10VDC的信号。

满量程时输出最大值。

接线方法：压力表信号接到AI0。

模拟量通道配置正确。

比如假设压力表满量程为10Mpa，目标管道压力4Mpa，表输出为0~20mA信号，接到变频器3、4号端子上，则需要将变频器外壳上ADC类型的相应的DIP拨码拨到上面，表示输入为电流型信号（默认为电压型）。

设置参数p756.0=2。

通过r754.0可以看到水压表的百分比反馈值。

完成快速调试QC。

设置以下参数：P700=2，端子控制P701=1，5#端子起动信号P1000=2，（在P2200=1时无效）P2200=1，使能PIDP2253=2250，主给定来源于PID-MOPP2240=40，压力表满量程为10Mpa，目标管道压力4MpaP2264=755.0，反馈值P2265=5，反馈滤波时间P2280=0.5，P参数P2285=15，I参数P2274＝0，D参数P2390＝5Hz，进入睡眠的频率P2391＝10s，进入睡眠的延时P2392＝80，再起动的PID偏差－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－应用实例二：单台电机，单台MM430，实现恒压供水。

西门子430变频器功能介绍、常用参数和调试步骤一、功能介绍西门子430变频器为风机泵类专用型变频器，二高线用于加热炉鼓风机、引风机。

430变频器拥有可自定义功能的输入输出端子：6个带隔离的数字输入，并可切换为NPN/PNP接线；2个模拟输入；AIN1：0–10 V，0–20 mA和–10至+10 VAIN2：0–10 V，0–20 mA2个模拟输入可以作为第7和第8个数字输入。

具体端子号如下：3、4为模拟量输入通道1，10，11为模拟量输入通道2；5、6、7、8为数字量输入通道1、2、3、4；16、17为数字量输入通道5、6；9为带隔离的+24V输出；28为带隔离的0V输出；14、15为外接电机测温电阻；12、13为模拟量输出通道1，26、27为模拟量输出通道2；20、19、18为数字量输出1；22、21为数字量输出2；25、24、23为数字量输出3。

手册中3-3页也有详细说明操作面板：430变频器只能用BOP-2操作面板进行操作，不能用BOP或AOP进行操作。

BOP-2操作面板下方有DP网线插口，可用于DP通讯远程控制。

此口同时用于变频器和PC上传和下载参数。

注意：将端子接线面板拆下后可看见2个DIP开关：DIP开关1：不供用户使用。

二、变频器的停车方式和控制方式首先我介绍一下变频器常用的三种停车方式：OFF1这一命令使变频器按照选定的斜坡下降速率减速并停车。

OFF2这一命令使电动机依惯性滑行，最后停车（脉冲被封锁）。

OFF3命令使电动机快速地减速停车，也就是急停命令。

其次说明下430变频器的运行控制方式：MICROMASTER 430变频器有多种运行控制方式，即运行中电动机的速度与变频器的输出电压之间可以有多种不同的控制关系。

下面是最常用的三种方式：线性V/f控制，P1300 = 0可用于可变转矩和恒定转矩的负载，例如，带式运输机和正排量泵类。

带磁通电流控制（FCC）的线性V/f控制，P1300 = 1这一控制方式可用于提高电动机的效率和改善其动态响应特性。

MM430/440特殊功能介绍下面对MM4的一些实用的软件功能做一介绍，我们先来看一看MM430有哪些特殊功能？旁路控制（P1260)通常在变频器故障或电机运行频率接近50hz时，需要采用旁路控制，即电机在变频运转和工频运转之间转换。

采用旁路电路后，即可由变频器向电机供电, 也可以直接由电源向电机供电, 一般由变频器数字量输出控制切换两个机械上互相锁定的接触器运行切换条件可以自行选择，通常可由变频器故障信号，数字输入信号或某些特定条件切换。

电机循环起动控制在PID控制方式下，变频器除自身所驱动的电机之外，可以最多再连锁控制三台辅助电机的运行。

各台辅助电机可以通过接触器或电机起动器投入运行，接触器和电机起动器的接通和断开由变频器的三个输出继电器控制，这一功能可广泛应用于风机和供水系统优化运行中。

当变频器运行在最大频率，且PID 反馈信号表明系统需要达到更高的速度时，变频器按照事先设定的分级组合接通相应电机。

同时，为尽量减小对系统的冲击，变频器减小输出频率至最小值。

反之，当变频器运行在最小频率，且PID 反馈信号表明系统需要进一步降低速度时，变频器控制相应电机退出运行。

同样，为尽量减小对系统的冲击，变频器升高输出频率至最大值。

分级组合方式有多种，为保证分级控制的稳定，软件中采用滞环和延时功能，且都可以通过参数进行调节。

断带检测用于检测传动部分的机械故障，例如皮带断裂，水泵缺水运行等。

控制原理十分简单，根据负载特性，事先设定输出转矩的变化范围，运行中变频器对转矩进行监控，变频器即可识别系统是否处于欠负载或过负载运行状态。

节能控制也叫休眠功能，即在无负载的情况下,可以断开电动机的运行。

系统必须采用PID控制。

若电机以最小频率运行一段时间,且PID反馈信号没有提高输出频率的要求，变频器控制电机停止运行，进入休眠状态，如果PID调节器输出不断增大到起动频率,电机将自动再起动。

手动/自动切换为方便手自动切换，MM430 操作面板上设计了手动/自动切换快捷键，手动控制和自动控制的源可以自由定义。

MICROMASTER 430 是用于控制三相交流电动机速度的变频器系列。

本系列有多种型号，额定功率范围从7.5kW 到250kW，并采用具有现代先进技术水平的绝缘栅双极型晶体管（IGBT）作为功率输出器件2 个模拟输入：φ AIN1：0 – 10 V，0 – 20 mA 和–10 至+10 Vφ AIN2：0 – 10 V，0 – 20 mA2 个模拟输入可以作为第7 和第8 个数字输入在电源开关断开以后，必须等待5 分钟，使变频器放电完毕，才允许开始安装作业连接同步电动机或并联连接几台电动机时，变频器必须在U/f 控制特性下（P1300 = 0，2或3）运行。

DC 接线端子仅限用于测试，不允许用户在这里进行操作控制。

而且，也不允许在这里连接制动电阻等器件。

BOP-2进行调试设置电动机的频率DIP 开关2：Off = 50 Hz / ON = 60 Hz在缺省设置时，用BOP-2 控制电动机的功能是被禁止的。

如果要用BOP-2 进行控制，参数P0700 应设置为1，参数P1000 也应设置为1。

如果BOP-2 已经设置为I/O 控制（P0700=1），在拆卸BOP-2 时，变频器驱动装置将自动停车。

参数说明缺省值，欧洲（或北美）地区P0100 运行方式，欧洲/ 北美50 Hz，kW（60Hz，hp）P0307 功率（电动机额定值）量纲（kW（Hp））取决于P0100 的设定值。

[数值决定于变量] P0310 电动机的额定频率50 Hz（60 Hz）P0311 电动机的额定速度1395（1680）rpm [决定于变量]P1082 最大电动机频率50 Hz（60 Hz）起动变频器按此键起动变频器。

缺省值运行时此键是被封锁的。

为了使此键的操作有效，应设定P0700 = 1。

停止变频器OFF1：按此键，变频器将按选定的斜坡下降速率减速停车。

缺省值运行时此键被封锁：为了允许此键操作，应设定P0700 = 1。
