满足最高要求的变频器选择——可靠、精确、耐用Answers for industry.罗宾康完美无谐波西门子变频器是世界上最畅销的中压交流变频器，具有下列显著的综合优势：• 较低的运行成本• 精确的过程控制• 较低的维护成本• 提高生产效率• 杰出的可靠性• 直观的HMI罗宾康完美无谐波的卓越性能表现在发电石油和天然气、水、造船和造纸的各种应用中，罗宾康完美无谐波变频器充当了多面手的角色，帮助您显著提高生产率、增强能源利用率和降低运行成本。
使其成为高可靠性、高精度、长使用寿命的变频应用之首选。
罗宾康完美无谐波完美无谐波系列的性能和价值能源机构资料表明，工业电机每年耗费数万亿度的电能，超过全球全部用电的50%。
优化的系统，例如合理的选型，效率更高的驱动机构以及变频调速设备等都将有助于降低能量消耗。
这意味着选择合适的变频器可以实现对电机、风扇、泵和其他设备更为精确、有效的控制，从而有助于降低运行成本。
如果您的工艺过程包括电机、风扇或泵，而且未安装变频器，您会由于过程效率低下，而使每月能源成本达上千万美元。
2西门子可提供为客户量身定制的罗宾康完美无谐波变频器，从而尽可能的提高效率。
我们是唯一一家可提供功率范围为225至120,000kW变频器的公司。
罗宾康完美无谐波变频器在全球总装机容量超过220万千瓦，久经考验的罗宾康完美无谐波可以承担您所交付的重任。
光明的前途建立在坚实的基础之上罗宾康完美无谐波变频器于1994年问世以来，对电力转换进行了一次重大变革，在可靠性和创新方面不断树立工业标准。
由于功率开关器件技术促进和提高了输出电压能力，西门子对各代罗宾康完美无谐波的改进主要表现在以下三个方面：提高可靠性和可用性、提高效率和减小变频器尺寸。
我们生产线的先进之处在于无需像其他变频器制造商一样重复劳动。
我们保持了罗宾康完美无谐波的核心拓扑，并不断提高其性能，确保为产品提供支持。
通过保持相同的拓扑，降低了客户的维护、备件方面的成本，提高了产品质量，降低全周期成本。
![西门子G120变频器说明书[4]](https://img.taocdn.com/s1/m/82bec838df80d4d8d15abe23482fb4daa48d1d79.png)
西门子G120变频器说明书一、产品概述西门子G120变频器是一种可满足多样化要求的模块化变频器，组件采用模块化设计，功率范围宽，0.55 kW ~ 250kW，可确保始终能够组合出一种满足要求的理想变频器。
该系列变频器提供有三种电压型号，可连接 200 V、400 V 和 690 V 电网。
³西门子G120变频器由两部分组成：控制单元（CU）和功率模块（P M）。
控制单元负责控制和监视功率模块和连接的电机，并提供操作员界面和通信接口。
功率模块负责将输入的交流电转换为可调节的输出电压和频率，以驱动连接的电机。
高效能：采用空间矢量脉宽调制（SVPWM）技术，提高了输出电压的利用率，降低了谐波损耗，提高了效率和功率因数。
高可靠性：采用先进的散热设计，保证了功率模块的稳定运行。
具有过载、过压、欠压、过温、短路等多种保护功能，保证了变频器和电机的安全运行。
高灵活性：提供多种控制单元和功率模块的组合选择，满足不同的应用需求。
支持多种现场总线协议，如PROFINET、PROFIBUS、EtherNet/IP、CANopen、USS、Bacnet、Modbus等，实现与上位控制系统的无缝对接。
高智能化：具有自动调节功能，可根据电机参数和负载情况自动优化控制策略。
具有故障诊断功能，可显示故障代码和故障原因，并提供相应的解决方案。
具有数据备份功能，可将变频器参数保存在存储卡中，方便更换或复制。
二、产品型号G120C：是一种紧凑型变频器，集成了控制单元和功率模块于一体，适用于简单的应用场合，如风机、水泵等。
功率范围为0.55 kW ~ 18.5 kW。
G120 CU240B-2/CU240E-2：是一种标准型变频器，采用分离式的控制单元和功率模块，适用于中等复杂度的应用场合，如输送机、起重机等。
功率范围为0.55 kW ~ 132 kW。
G120 CU250S-2：是一种高性能型变频器，采用分离式的控制单元和功率模块，适用于高精度和高动态性能要求的应用场合，如数控机床、纺织机械等。
现在西门子加大了对SINAMICS S120系列变频器的推广力度，S120在市场上的占有率也是节节攀升。
现在顺便也为即将使用SINAMICS S120系列变频器的朋友们简单介绍一下SINAMIC S120系列变频器。
１。
系出名门SINAMICS S120是新一代伺服驱动器，从功能上讲，已经超越了传统变频器的功能范畴。
S120不仅仅能够实现闭环矢量控制，还可以实现简单定位功能。
这是西门子在继SIMOVERT MasterDrives 6SE70以后，推出的一款力作！SINAMICS S120继承和发展了西门子变频器一贯的功能强大的特点，还在很多细节上有所创新。
（１）功率范围大。
几KW到上MW覆盖低压变频器的全功率段。
（２）结构模块化。
根据功能不同，将控制单元CU、整流器（即进线模块）、逆变器（即电机模块）等做成独立模块，可以自由搭配使用。
（３）通讯功能强大。
新推出的CU320-2集成了Profibus DP通讯接口、ProfiNET、RS232等接口，另外，可以通过选件，应用于CAN总线等。
（４）与上位伺服控制器的无缝连接。
通过多种报文，可以方便地与SIMOTION、CPU315T等运动控制器进行连接，实现高精度定位。
（５）内部资源丰富。
除了传统变频器的JOG、Fixed Setpoint、MOP、自由功能块等，还可以扩展出回零、程序步、MDI等定位操作。
同时，集成的DCC功能，可以无限扩展变频器的逻辑运算功能，在一定程序上可以实现PLC的功能。
（６）调试简单，功能强大。
使用Starter作为调试软件，图形化界面。
创新性地使用BODE图用于控制系统性能分析与优化。
不管是西门子电机，还是第三方电机，都可以达到最佳控制效果。
（7）创新性的连接Drive-CLiQ。
使用Drive-CLiQ可以自动识别设备并完成组态，节约调试时间。
２。
模块化结构（1）控制单元CU。
使用24V供电的控制器。
CU320最常用的多轴控制器。

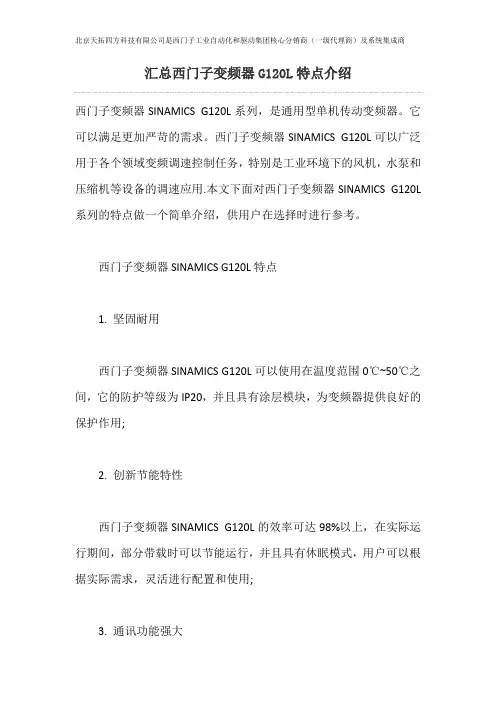

汇总西门子变频器G120L特点介绍西门子变频器SINAMICS G120L系列，是通用型单机传动变频器。
它可以满足更加严苛的需求。
西门子变频器SINAMICS G120L可以广泛用于各个领域变频调速控制任务，特别是工业环境下的风机，水泵和压缩机等设备的调速应用.本文下面对西门子变频器SINAMICS G120L 系列的特点做一个简单介绍，供用户在选择时进行参考。
西门子变频器SINAMICS G120L特点1. 坚固耐用西门子变频器SINAMICS G120L可以使用在温度范围0℃~50℃之间，它的防护等级为IP20，并且具有涂层模块，为变频器提供良好的保护作用;2. 创新节能特性西门子变频器SINAMICS G120L的效率可达98%以上，在实际运行期间，部分带载时可以节能运行，并且具有休眠模式，用户可以根据实际需求，灵活进行配置和使用;3. 通讯功能强大西门子变频器SINAMICS G120L具有强大的通讯功能，它可以通过集成的Modbus RTU，BACnet MS/TP等集成到楼宇自动化系统中。
并且可以通过PROFINET和PROFIBUS通讯方式集成到自动化控制系统中;4. 专用功能西门子变频器SINAMICS G120L系列具有风机和水泵的专用功能，采用PID控制器，控制挡板和阀门，通过闭环控制实现压力，温度等控制。
并且提供紧急运行模式，以便在发生火灾等情况时延长驱动运行时间。
西门子变频器SINAMICS G120L系列功能强大，操作简单，通讯能力强。
用户可以将西门子变频器G120L应用在风机，水泵，压缩机等控制对象组成的控制系统中，它的众多特点为用户在使用和调试过程中提供了方便，使得用户提高了工作效率，节约了维护成本，并且为工厂带来了节能效果，提高了效益。
北京天拓四方科技有限公司。

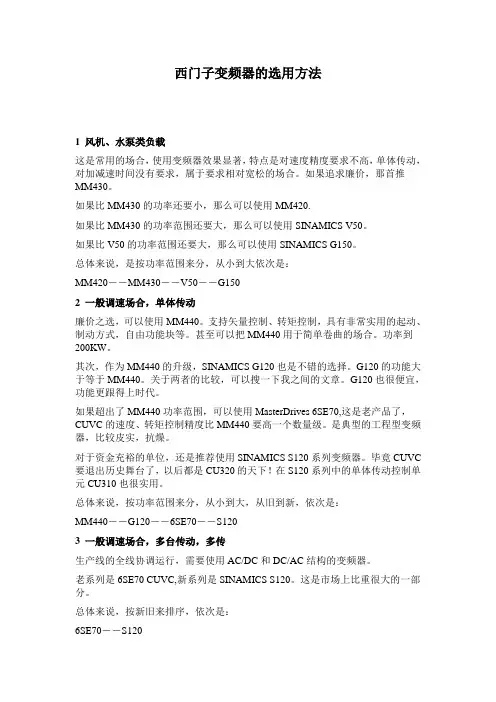

西门子低压变频器介绍在进行变频器选型前，首先确定要采用哪个系列的变频器。
每个系列的变频器都有其特点，了解了这些特点，才能选到最合适的那台变频器。
老系列（1）MicroMaster4，MM4，廉价之选，单象限工作MM420/430/440三个子系列。
MM420的IO数量少，不支持矢量控制，无自由功能块可使用。
功率范围小。
MM430专为风机水泵设计，不支持矢量控制。
功率范围大，在恒压供水等场合有很实用的功能。
MM440是矢量控制变频器，有制动单元，有自由功能块，功能相对强大。
（2）SIMOVERT MasterDrives, 6SE70，工程型变频器，成功之作。
在冶金行业很有统治力。
控制板采用CUVC，可以完美的实现变频器速度、力矩控制的功能，可四象限工作。
15年前的产品了，CPU运算能力有限。
新系列SINAMICS系列变频器（3）G120系列变频器，可以看作是MicroMaster4升级版，在结构和功能上都作了改进。
与MM4不同的是，G120不是一体机，而是分为CU和PM两部分。
而且PM250和PM260创新的采用F3E技术，实现变频器的四象限运行。
高端的CU还集成了安全功能。
（4）S120系列变频器，可以看作是6SE70的升级版，在结构和功能上都作了改进。
控制板采用CU320，各组件之间使用DRIVE_CLiQ接口进行通讯，自动组态带DRIVE_CLiQ接口的设备。
变频器功能十分强大，开放了很多用户接口。
可使用DCC进行编程。
操作面板AOP30的功能也十分强大，比BOP强多了。
以上四种产品，是西门子低压变频器市场上最为常见的变频器。
也是进行工程选的首选。
为了长远考虑，建议使用新系列变频器，即SINAMICS系列变频器。
因为老系列的变频器很快就没有备件可更换了。
除此之外，SINAMICS系列变频器还有很多其他分支。
SINAMICS G120D是基于G120而大幅提升了IP防护等级的变频器。
可以到IP65，但功率范围有限。
西门子公司变频器优劣势分析西门子公司变频器优劣势分析本文关键词：西门，变频器，子公司，分析，优劣势西门子公司变频器优劣势分析本文简介：4.3西门子公司优劣势分析 4.3.1优势分析第一，品牌优势西门子公司从创立到现在已经超过167年，在进行中国开展经营活动可以追溯到1872年，无论是家用电器、医疗设备，还是工业控制产品，西门子产品及其品牌形象已深入人心，知名度高，成为优质、高档产品的象征，甚至代表德国国家形象。
由于品牌的认知西门子公司变频器优劣势分析本文内容：4.3 西门子公司优劣势分析4.3.1 优势分析第一，品牌优势西门子公司从创立到现在已经超过 167 年，在庆典活动中国开展经营活动可以追溯到 1872年，无论是家用电器、医疗设备，还是工业控制产品，西门子产品及其品牌形象已深入人心，知名度高，成为优质、高档产品的象征，甚至代表德国国家形象。
由于国际品牌的认知度高，在中销售过程中占有必然优势。
第二，实力雄厚西门子位居多年来一直高居世界 500 强，2021 年，西门子公司总营收为 759 亿欧元，装配式技术领域营业收入占总收入的 43%,在研发领域投资 43 亿欧元，研发费用占比营业收入达到 5.7%,西门子研发相关人员达到了 29800 人，其中软件开发人员就达到 17000,拥有近 60000 项专利，不论是资金还是技术、方面都是一般企业所无法比拟。
第三，产品齐全与技术领先西门子公司开关电源产品功率范围小到 100 瓦、大到 100兆瓦以上，既有普通应用的中低端产品一般系列，又有特殊应用的高端产品系列，几乎适用于所有专业领域驱动产品应用领域，是拥有行业内最完善产品线的公司之一，绝大多数竞争对手产品只能覆盖部分应用。
西门子有专业的产品管理团队对市场进行分析与调查，及时了解关键技术技术动向和客户需求的变化，需要进行研发和产品储备，根据需要不断推出升级换代家电产品，保证产品系列的丰富和技术上的领先。

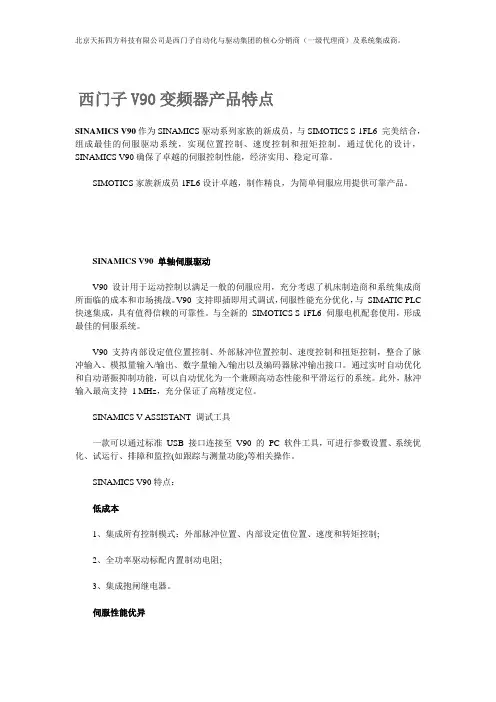

西门子V90变频器产品特点SINAMICS V90作为SINAMICS驱动系列家族的新成员，与SIMOTICS S-1FL6 完美结合，组成最佳的伺服驱动系统，实现位置控制、速度控制和扭矩控制。
通过优化的设计，SINAMICS V90确保了卓越的伺服控制性能，经济实用、稳定可靠。
SIMOTICS家族新成员1FL6设计卓越，制作精良，为简单伺服应用提供可靠产品。
SINAMICS V90 单轴伺服驱动V90 设计用于运动控制以满足一般的伺服应用，充分考虑了机床制造商和系统集成商所面临的成本和市场挑战。
V90 支持即插即用式调试，伺服性能充分优化，与SIMATIC PLC 快速集成，具有值得信赖的可靠性。
与全新的SIMOTICS S-1FL6 伺服电机配套使用，形成最佳的伺服系统。
V90 支持内部设定值位置控制、外部脉冲位置控制、速度控制和扭矩控制，整合了脉冲输入、模拟量输入/输出、数字量输入/输出以及编码器脉冲输出接口。
通过实时自动优化和自动谐振抑制功能，可以自动优化为一个兼顾高动态性能和平滑运行的系统。
此外，脉冲输入最高支持1 MHz，充分保证了高精度定位。
SINAMICS V-ASSISTANT 调试工具一款可以通过标准USB 接口连接至V90 的PC 软件工具，可进行参数设置、系统优化、试运行、排障和监控(如跟踪与测量功能)等相关操作。
SINAMICS V90特点：低成本1、集成所有控制模式：外部脉冲位置、内部设定值位置、速度和转矩控制;2、全功率驱动标配内置制动电阻;3、集成抱闸继电器。
伺服性能优异1、自动优化功能使设备获得更高的动态性能2、自动抑制机械谐振频率3、1 MHz 的高速脉冲输入4、20 位分辨率的绝对值编码器5、优化的系统性能：3 倍过载能力、电机低扭矩纹波以及驱动与电机的完美整合使用方便1、快速便捷的伺服优化和机械优化;2、简单易用的SINAMICS V-ASSISTANT 调试工具3、兼容PLC 和运动控制器的双通道脉冲设定值4、通用SD 卡参数复制5、电机电缆连接器可旋转，支持多角度旋转，可快速锁紧/释放运行可靠1、更大的电压范围：380 V ~ 480 V，-15% / +10%2、PCB 涂层保证驱动器在严苛环境中的稳定性3、高品质的电机轴承4、电机保护等级IP 65，轴端标配油封5、集成安全扭矩停止(STO)功能功率范围0.4至7KW电压范围3AC380V…480V(+10%/-15%)控制方式外部脉冲位置、内部设定值位置、速度控制和扭矩控制SIMOTICS S-1FL6 伺服电机1FL6 为永磁同步电机，通过电机表面散热，可在无外部冷却设备的环境下稳定运行。

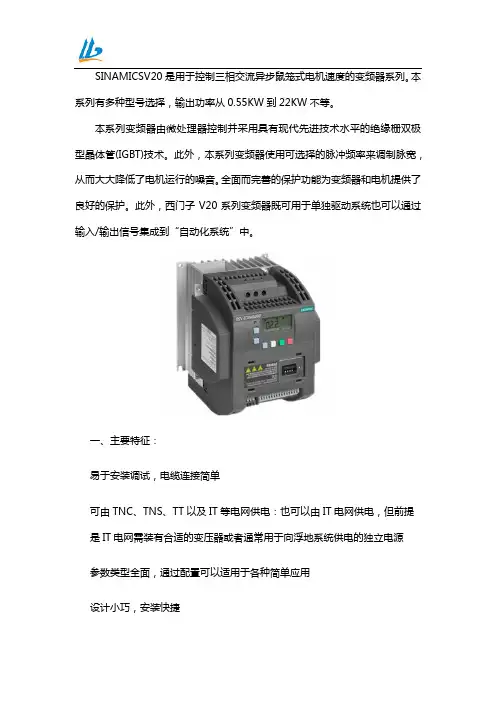

SINAMICSV20是用于控制三相交流异步鼠笼式电机速度的变频器系列。
本系列有多种型号选择，输出功率从0.55KW到22KW不等。
本系列变频器由微处理器控制并采用具有现代先进技术水平的绝缘栅双极型晶体管(IGBT)技术。
此外，本系列变频器使用可选择的脉冲频率来调制脉宽，从而大大降低了电机运行的噪音。
全面而完善的保护功能为变频器和电机提供了良好的保护。
此外，西门子V20系列变频器既可用于单独驱动系统也可以通过输入/输出信号集成到“自动化系统”中。
一、主要特征：易于安装调试，电缆连接简单可由TNC、TNS、TT以及IT等电网供电：也可以由IT电网供电，但前提是IT电网需装有合适的变压器或者通常用于向浮地系统供电的独立电源参数类型全面，通过配置可以适用于各种简单应用设计小巧，安装快捷二、性能特征快速电流控制限制（FCL）功能实现正常状态下的无跳闸运行内置的直流制动模式线性V/F控制带磁通电流控制（FCC）的V/F控制加速/减速斜坡特性具有可编程的平滑功能具有比例积分PI控制功能的闭环控制三、保护特性短路保护；过电流保护；变频器和电机过热保护；过电压欠电压保护；负载侧接地故障保护；防止停转；电机堵转保护；参数互锁。
杭州联凯机电工程有限公司成立于2011年，是一家专业从事工业自动化设备销售、维护及电气系统维修改造的高科技公司。
主要经营西门子（SIEMENS）ABB、施耐德（Schneider）等品牌的变频器、直流调速器、软启动器、PLC、触摸屏、数控系统、单片机、电路板等各种进口工业仪器设备，服务中心配备了百万备品备件以及完备的诊断检测仪器和软件诊断技术，拥有一支技术精湛、经验丰富的技术团队。
变频器, 西门子, 特点
1西门子通用型变频器的特点：
西门子变频器进入中国市场较晚，但是其增长速度最快。
西门子变频器主要分为通用型、工程型和专用型三类。
西门子通用型变频器快速增长的原因主要有以下几个方面:
(1) 不断推出新产品，满足不同用户的特定要求。
西门子产品一般的更新周期不超过5年。
其产品能够满足不同用户的特殊要求。
(2) 强大的通讯功能和全面的配套软件，是西门子自动化产品的一大特点。
这在我国造纸、化工、钢铁、机械制造等诸多产业从技术改造向自动化控制全面推进的飞速发展过程中，尤显其竞争优势。
(3) 近两年推出的MM4新一代变频器不仅具有西门子工程型变频器MasterDrive的良好架构，还具有较高的性能价格比，虽然价格不高却有着比同类产品更强大的功能。
利用BiCo功能可以为更为复杂的功能进行编程，它可以在输入(数字的，模拟的，串行通讯的等等)和输出(变频器的电流，频率，模拟输出，继电器节点输出等等)之间建立布尔代数式和数学关系式。
(4) MM4新一代变频器不同于其他变频器的另一个显著特点是：他给用户提供的是一个完全开放的编程平台，使用户可以根据自己的需要最大限度的合理利用有限的资源实现尽可能复杂的控制特性。
它的几十个自由功能块可以代替PLC实现一些简单的编程操作。
(5) 由于价格低廉，变频器在制造时不得已选用了一些底端的原器件，或者说在选用原器件时考虑的富裕量太小。
比如：耐压，耐温，耐电压、电流冲击等。
因此，在我国使用的实践中出现问题相对较多，这是令我们感到非常遗憾的地方。
2 常见故障现象分析及处理方法：
一般来说，当你拿到一台有故障的变频器，再上电之前首先要用万用表检查一下整流桥和IGBT模块有没有烧，线路板上有没有明显烧损的痕迹。
具体方法是：用万用表(最好是用模拟表)的电阻1K档，黑表棒接变频器的直流端(-)极，用红表棒分别测量变频器的三相输入端和三相输出端的电阻，其阻值应该在5K-10K之间，三相阻值要一样，输出端的阻值比输入端略小一些，并且没有充放电现象。
然后，反过来将红表棒接变频器的直流端(+)极，黑表棒分别测量变频器三相输入端和三相输出端的电阻，其阻值应该在5K-10K之间，三相阻值要一样，输出端的阻值比输入端略小一些，并且没有充放电现象。
否则，说明模块损坏。
这时候不能盲目上电，特别是整流桥损坏或线路板上有明显的烧损痕迹的情况下尤其禁止上电，以免造成更大的损失。
如果以上测量结果表明模块基本没问题，可以上电观察。
(1) 上电后面板显示[F231]或[F002](MM3变频器)，这种故障一般有两种可能。
常见的是由于电源驱动板有问题，也有少部分是因为主控板造成的，可以先换一块主控板试一试，否则问题肯定在电源驱动板部分了。
(2) 上电后面板无显示(MM4变频器)，面板下的指示灯[绿灯不亮，黄灯快闪]，这种现象说明整流和开关电源工作基本正常，问题出在开关电源的某一路不正常(整流二极管击穿或开路，可以用万用表测量开关电源的几路整流二极管，很容易发现问题。
换一个相应的整流二极管问题就解决了。
这种问题一般是二极管的耐压偏低，电源脉动冲击造成的。
(3) 有时显示[F0022,F0001,A0501]不定(MM4)，敲击机壳或动一动面板和主板时而能正常，一般属于接插件的问题，检查一下各部位接插件。
也发现有个别机器是因为线路板上的阻容元件质量问题或焊接不良所致。
(4) 上电后显示[-----](MM4)，一般是主控板问题。
多数情况下换一块主控板问题就解决了，一般是因为外围控制线路有强电干扰造成主控板某些元件(如帖片电容、电阻等)损坏所至，我分析与主控板散热不好也有一定的关系。
但也有个别问题出在电源板上。
例如:重庆某水泥厂回转窑驱动用的一台MM440-200kW变频器，由于负载惯量较大，启动转距大，设备启动时频率只能上升到5Hz左右就再也上不去，并且报警[F0001]。
客户要求到现场服务，我当时考虑认为：作为变频器本身是没有问题的，问题是客户参数设置不当，用矢量控制方式，再正确设定电机的参数/模型就可以解决问题。
又过了两天客户来电告诉我变频器已经坏了，故障现象是上电显示[-----]。
经现场检查分析，这种故障是因为主控板出问题造成的，因为用户在安装的过程中没有严格遵循EMC规范，强弱电没有分开布线、接地不良并且没有使用屏蔽线，致使主控板的I/O口被烧毁。
后来，我申请了维修服务，SFAE的工程师去现场维修，更换了一块主控板问题解决了。
(5) 上电后显示正常，一运行即显示过流。
[F0001](MM4)[F002](MM3)即使空载也一样，一般这种现象说明IGBT模块损坏或驱动板有问题，需更换IGBT模块并仔细检查驱动部分后才能再次上电，不然可能因为驱动板的问题造成IGBT模块再次损坏！这种问题的出现，一般是因为变频器多次过载或电源电压波动较大(特别是偏低)使得变频器脉动电流过大主控板CPU来不及反映并采取保护措施所造
成的。
还有一些特殊故障(不常见但有一些普遍意义，可以举一反三，希望达到抛砖引玉的效果)，例如: (6) 有一台变频器(MM3-30KW)，在使用的过程中经常“无故”停机。
再次开机可能又是正常的，机器拿到我这儿来以后，开始我也没有发现问题所在。
经过较长时间的观察，发现上电后主接触器吸合不正常--有时会掉电，乱跳。
查故障原因，结果发现是因为开关电源出来到接触器线包的一路电源的滤波电容漏电造成电压偏低，这时如果供电电源电压偏高还问题不大，如果供电电压偏低就会致使接触器吸合不正常造成无故停机。
(7) 还有一台变频器(MM4-22KW)，上电显示正常，一给运行信号就出现[P----]或[-----]，经过仔细观察，发现风扇的转速有些不正常，把风扇拔掉又会显示[F0030]，在维修的过程中有时报警较乱，还出现过[F0021\F0001\A0501]等。
在我先给了运行信号然后再把风扇接上去就不出现[P----]，但是，接上一个风扇时，风扇的转速是正常的，输出三相也正常，第二个风扇再接上时风扇的转速明显不正常。
于是我分析问题在电源板上。
结果是开关电源出来的一路供电滤波电容漏电造成的，换上一个同样的电容问题就解决了。
（8）在某钢铁厂有一台75kW的MM440变频器，安装好以后开始时运行正常，半个多小时后电机停转，可是变频器的运转信号并没有丢失却仍在保持，面板显示[A0922]报警信息（变频器没有负载），测量变频器三相输出端无电压输出。
将变频器手动停止，再次运行又回复正常。
正常时面板显示的输出电流是40A-60A。
过了二十多分钟同样的故障现象出现，这时面板显示的输出电流只有0.6A左右。
经分析判断是驱动板上的电流检测单元出了问题，更换驱动板后问题解决。
