西门子变频器基础知识

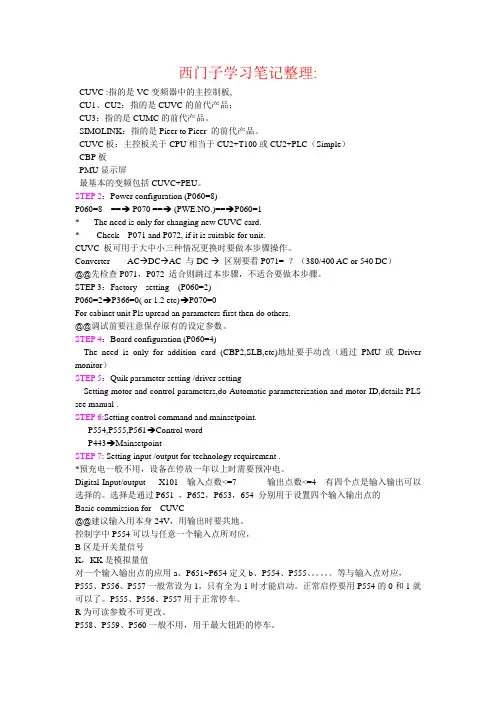

西门子学习笔记整理:CUVC :指的是VC变频器中的主控制板,CU1、CU2：指的是CUVC的前代产品；CU3：指的是CUMC的前代产品。

SIMOLINK：指的是Pieer to Pieer 的前代产品。

CUVC板：主控板关于CPU相当于CU2+T100或CU2+PLC（Simple）CBP板PMU显示屏最基本的变频包括CUVC+PEU。

STEP 2：Power configuration (P060=8)P060=8 ==→ P070 ==→ (PWE.NO.)==→P060=1*-----The need is only for changing new CUVC card.*------Check P071 and P072, if it is suitable for unit.CUVC 板可用于大中小三种情况更换时要做本步骤操作。

Converter AC→DC→AC 与DC →区别要看P071= ？（380/400 AC or 540 DC）@@先检查P071，P072 适合则跳过本步骤，不适合要做本步骤。

STEP 3：Factory setting (P060=2)P060=2→P366=0( or 1.2 etc)→P070=0For cabinet unit Pls upread an parameters first then do others.@@调试前要注意保存原有的设定参数。

STEP 4：Board configuration (P060=4)The need is only for addition card (CBP2,SLB,etc)地址要手动改（通过PMU或Driver monitor）STEP 5：Quik parameter setting /driver settingSetting motor and control parameters,do Automatic parameterization and motor ID,details PLS see manual .STEP 6:Setting control command and mainsetpoint.P554,P555,P561→Control wordP443→MainsetpointSTEP 7: Setting input /output for technology requirement .*预充电一般不用，设备在停放一年以上时需要预冲电。

西门子变频器使用指南引言本使用指南旨在向用户提供关于西门子变频器的基本信息和操作指南。

通过阅读本指南，用户将能够正确使用西门子变频器，并了解其基本原理和功能。

什么是西门子变频器？西门子变频器是一种用于控制电机转速和提供电力调节的设备。

它能通过改变电源频率和电压来控制电机的转速，从而满足不同的运行需求。

西门子变频器的安装在安装西门子变频器之前，请确保已阅读并理解附带的安装手册。

按照手册中的指示进行安装，确保变频器与电机和电源正确连接。

西门子变频器的基本操作1. 启动和停止：使用变频器的开关按钮或控制面板上的按钮启动和停止电机。

2. 转速调节：变频器可以通过调节频率和电压来改变电机转速。

通过控制面板上的调节按钮或旋转开关来调整所需的转速。

3. 运行模式选择：根据需求选择正确的运行模式，如手动模式、自动模式等。

4. 报警和故障处理：当变频器发生故障或存在问题时，控制面板上将显示相应的报警代码。

在遇到问题时，请参考附带的故障排除指南进行处理。

高级功能和设置西门子变频器还具有许多高级功能和设置，可以根据特定的应用需求进行配置。

一些常见的功能包括：- 定时启动和停止：根据设定的时间表，自动启动和停止电机。

- 多级转速控制：设定不同的转速模式，并通过输入信号来切换转速模式。

- 报警和事件记录：记录变频器的运行数据、报警和故障信息，以便于后续的故障排除和分析。

安全使用注意事项在使用西门子变频器时，请确保遵守以下安全使用注意事项：1. 请勿在潮湿或有爆炸危险的环境中使用变频器。

2. 在对变频器进行任何维护或检修工作之前，请确保将其断电并遵循相应的安全操作规程。

3. 请遵循附带的操作手册和指南，确保正确使用和操作变频器。

结论通过本使用指南，我们希望能够帮助用户正确使用西门子变频器，并了解其基本原理和操作方法。

如果在使用过程中遇到任何问题，请参考附带的官方文档或咨询专业人士的意见。

祝您在使用西门子变频器时取得成功！请注意：本使用指南仅供参考，请始终遵循西门子变频器的官方指南和操作手册。

西门子变频器说明书西门子变频器说明书1. 引言西门子变频器是一种高性能的电机调速设备，能够根据需要调整电机的运行频率，实现电机的无级调速。

本说明书将介绍西门子变频器的基本原理、安装要求、操作方法和故障排除等内容，以帮助用户更好地使用和维护西门子变频器。

2. 变频器的基本原理变频器通过改变电源的频率，控制电机的转速。

它由输入回路、整流器、滤波器、逆变器和输出回路等组成。

输入回路将电源的交流电转换为直流电，整流器将直流电转换为可控的直流电。

滤波器用于消除电源中的噪声和干扰。

逆变器将可控直流电转换为可控交流电，从而实现电机转速的调节。

输出回路将变频器产生的交流电供应给电机。

3. 安装要求3.1 电源连接- 将变频器与电源连接时，需要注意电源的相序，确保与变频器的要求相符。

- 接线需要牢固可靠，避免接触不良或松动。

- 接线时应注意线缆的选择，保证其额定电压和电流满足要求。

3.2 接地- 变频器需要良好的接地，确保安全可靠。

- 接地线的截面积应符合要求，接地线的长度应尽量短。

- 接地电阻应符合标准要求。

3.3 散热- 安装变频器时，需要考虑散热问题。

应在通风良好的地方安装，确保变频器的散热良好。

- 变频器的周围不应有阻塞物，确保空气流通。

4. 操作方法4.1 启动和停止- 启动变频器前，需要先检查各部件连接是否良好。

- 启动变频器时，应按照正确的步骤进行，避免产生故障。

- 停止变频器时，应先减小负载，然后再停止变频器。

4.2 频率和转速调节- 变频器可以通过调节频率来控制电机的转速。

- 频率和转速的调节方法有多种，可以通过旋钮、按钮或界面来进行设置。

- 调节时需要根据实际需要进行调整，避免过高或过低。

5. 故障排除5.1 常见问题及解决方法- 若变频器无法启动，可以检查电源是否正常，接线是否良好。

- 若变频器工作异常，可以检查各部件是否受损，是否有杂音等异常情况。

- 若变频器频率调节不稳定，可以检查参数设置是否正确，是否存在干扰等问题。

西门子变频器操作说明一、引言西门子变频器是一种常见的工业控制设备，广泛应用于电动机的速度调节领域。

本操作说明旨在向用户提供关于如何正确操作和使用西门子变频器的指导，以确保设备的正常运行和性能的最大化。

二、安全注意事项在操作西门子变频器之前，请务必注意以下安全事项：1. 确保设备通电前已经进行正确的接地，以降低电气冲击的风险。

2. 切勿使用损坏或不完整的电缆连接设备。

3. 在接通电源之前，确保所有的电线和连接器没有故障，并且连接牢固可靠。

4. 在操作过程中，请保持设备周围的环境清洁、干燥，避免灰尘或水分进入设备内部。

5. 不要将实验室仪器或其他敏感设备放置在靠近变频器的区域。

由于变频器可能产生电磁干扰，会对其他设备的正常工作造成影响。

三、操作步骤以下是操作西门子变频器的基本步骤：1. 将变频器正确连接到电源，并确保电源已经开启。

2. 检查变频器的运行指示灯，确保其正常工作。

3. 使用变频器的面板上的按键或旋钮，可以进行速度调节、启动和停止等操作。

a) 速度调节：根据实际需求，通过变频器提供的调速功能，可以轻松实现对电动机的速度调节。

可通过按键或旋钮直接调节或输入目标速度值。

b) 启动和停止：通过按下相应的启动或停止按钮，可以实现电动机的启动和停止。

确保在启动或停止电动机之前，机械设备处于安全状态。

4. 根据实际需要，可以根据具体情况对变频器的参数进行配置。

通过变频器的设置菜单，用户可以调整不同的参数，以适应不同的应用场景。

5. 在操作和调整变频器参数之前，请确保已经详细阅读相关操作手册和技术规格，并严格按照说明进行操作。

四、故障排除如果在使用过程中遇到任何故障或异常情况，请按以下步骤进行排除：1. 检查设备的运行指示灯，观察是否有异常闪烁或显示。

2. 检查电源连接是否正常，确保电源线路没有损坏或松动。

3. 检查变频器的散热器是否存在过热现象，确保设备正常散热。

4. 检查变频器的电路板是否有明显的损坏或烧毁痕迹。

西门子变频器说明书大全西门子变频器说明书大全本文档为西门子变频器的详细说明书，旨在帮助用户了解变频器的使用和操作。

以下将详细介绍每个章节的内容。

第一章：引言- 变频器简介：介绍变频器的定义、作用和应用领域。

- 产品概述：对不同型号的西门子变频器进行概述，包括技术特点、主要功能和适用范围。

第二章：安全须知- 安全注意事项：变频器使用过程中需要注意的安全事项。

- 安全认证：阐述西门子变频器所获得的相关安全认证与标准。

第三章：产品配置- 硬件配置：详细介绍西门子变频器的硬件组成和安装要求。

- 软件配置：讲解西门子变频器的软件设置方法和参数调整。

第四章：操作指南- 启动和停止：介绍如何正确地启动和停止西门子变频器。

- 参数调整：详细说明如何调整变频器的参数以满足不同的工作需求。

- 故障排除：常见故障和解决方法，帮助用户快速解决问题。

第五章：维护与保养- 维护注意事项：介绍对西门子变频器进行定期维护和保养的注意事项。

- 故障诊断与维修：给出常见故障的诊断方法和维修步骤。

第六章：附录- 技术参数：表格形式展示各型号西门子变频器的主要技术参数。

- 常见问题解答：收集了用户常见的问题，并提供详细的解答。

- 进一步相关资料推荐：推荐其他与西门子变频器相关的学习资源和参考资料。

本文档涉及附件：法律名词及注释：（以下注释仅供参考，具体内容根据实际情况进行调整）1、变频器：也称为交流变频驱动器，是一种用于调节电机转速的设备。

在本文档中，指西门子生产的变频器产品。

2、安全认证：指变频器通过相关的安全测试和认证，并获得相应的认证标志，以确保其符合安全标准和要求。

3、硬件配置：指变频器的硬件组成，如主要组件、接口和连接方式等。

4、软件配置：指对变频器进行设置和调整，包括参数设置、控制方式选择等。

5、故障排除：指对变频器可能出现的故障进行诊断和解决的过程。

西门子变频器产品知识总结1.进线电抗器的作用：抑制谐波电流，防止过载出线电抗器（电机电抗器）作用：减小电机电缆的容性漏电流；减小输出侧的电压上升率进线滤波器的作用：提高变频装置的抗射频干扰能力/等级2.CF卡的作用：保存变频器参数、固件信息、证书3.变频器的三种控制模式及其相应的控制电机种类：a.伺服模式：位置控制，控制同步伺服电机&异步伺服电机，有电流环、速度环、位置环；b.矢量模式：速度控制，分为闭环矢量控制(VC)&无编码器矢量模式(SLVC)，控制同步电机&异步电机，有电流环、速度环；c.V/f模式：速度控制，精度在三种模式中最低，不带编码器，控制同步电机&异步电机，只有电流环，总体属于开环控制，其他两种模式为闭环控制。

4.G150变频器A型/C型柜的区别：A型柜是可根据需要安装所有组件；而C型柜是不带输入侧组件，空间极为紧凑。

5.S120选件：控制面板选件：AOP30、BOP20扩展板选件：TB30、CBC10(CAN总线)、CBE20(Profinet)扩展模块选件：TM31编码器选件：SMC10(旋转变压器)、SMC20(绝对编码器)、SMC30(增量编码器)6.电机制动：a.直流制动：给定子通直流电达到制动的目的，制动转矩不稳定，掉电后无法工作；b.电阻制动：通过加制动电阻将电能转化成热能进行消耗达到制动的目的，制动转矩稳定，掉电后可以继续工作；c.再生反馈制动：将再生电能反馈到电网中达到制动的目的，制动转矩稳定，掉电后无法工作。

7.电压提升：三种方式：p1210---持续电压提升p1211---加速时进行电压提升p1212---首次启动时进行电压提升什么时候需要电压提升：V/f控制模式下，当变频器输出频率为0时，其输出电压也为0，而电压为0时可能无法产生转矩，此时需要电压提升。

举例说明哪些情况下用电压提升：0转速时需要带负载；0转速时进行电机磁化；产生启动/制动/加速转矩时；对绕组和电源电缆中的欧姆损耗进行补偿。

西门子变频器
1、什么是西门子SIEMENS变频器？
西门子SIEMENS变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能。

国内技术较领先的品牌有汇川、正弦、德瑞斯、英威腾、欧瑞、蓝海华腾、欣灵、紫日、阿尔法、上海亚泰等。

2、PWM和PAM的不同点是什么？
PWM 是英文Pulse Width Modulation（脉冲宽度调制）缩写，按一定规律改变脉冲列的脉冲宽度，以调节输出量和波形的一种调制方式。

PAM是英文Pulse Amplitude Modulation （脉冲幅值调制）缩写，是按一定规律改变脉冲列的脉
冲幅度，以调节输出量值和波形的一种调制方式。

3、电压型与电流型有什么不同？
西门子SIEMENS变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的西门子SIEMENS变频器，直流回路的滤波是电容；电流型是将电流源的直流变换为交流的西门子SIEMENS变频器，其直流回路滤波是电感。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解台达变频器、三菱变频器、西门子变频器、安川变频器、艾默生变频器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

《西门子变频器培训》课件汇报人：2023-12-24•西门子变频器简介•西门子变频器的工作原理•西门子变频器的安装与调试目录•西门子变频器的维护与保养•西门子变频器的案例分析01西门子变频器简介变频器通过电力电子技术和微处理技术实现频率的调节，可以精确控制电机的转速和转矩，实现高效、节能的运行。

变频器的主要组成部分包括整流器、滤波器、逆变器和控制器等，各部分协同工作实现电机的调速和控制。

变频器是一种将固定频率的交流电转换为可变频率和电压的设备，广泛应用于电机控制和节能领域。

变频器的基本概念西门子变频器的发展经历了多个阶段，从最初的模拟电路控制到现在的数字电路控制，实现了技术的不断升级和改进。

随着电力电子技术和微处理技术的不断发展，西门子变频器的性能和功能也不断增强，能够满足各种复杂的应用需求。

西门子变频器在发展过程中，不断创新和优化，提高了产品的可靠性和稳定性，为用户提供了更加高效、可靠的解决方案。

西门子变频器在工业自动化领域应用广泛，如纺织、印刷、包装、电梯等，能够实现电机的精确控制和高效运行。

在交通运输领域，西门子变频器用于地铁、动车、船舶等交通工具的牵引和制动控制，提高运行安全性和舒适性。

在能源领域，西门子变频器用于风力发电、水力发电等可再生能源的控制和调节，提高能源的利用效率。

此外，西门子变频器还应用于市政工程、环保工程等领域，为城市的可持续发展提供技术支持。

02西门子变频器的工作原理电源输入逆变器控制电路保护电路变频器的组成结构01020304变频器接收来自电网的电能，经过滤波和整流后供给逆变器。

逆变器将直流电转换为频率可调的交流电，供给电动机。

控制电路对输入的信号进行处理，控制逆变器的开关状态，实现变频调速。

保护电路对变频器进行过流、过压、欠压等保护，确保设备安全运行。

空间矢量控制（SVC）通过控制逆变器的开关状态，实现电动机的转矩和速度的控制。

直接转矩控制（DTC）通过检测电动机的电压和电流，控制电动机的转矩和速度。
