浅谈支架法现浇箱梁施工方法

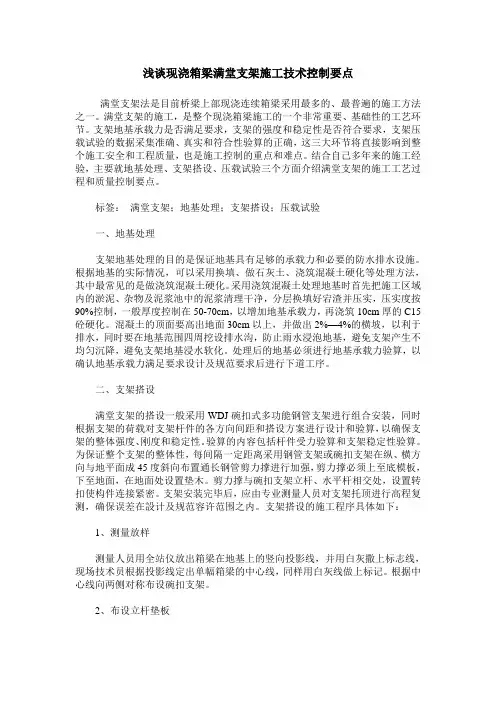

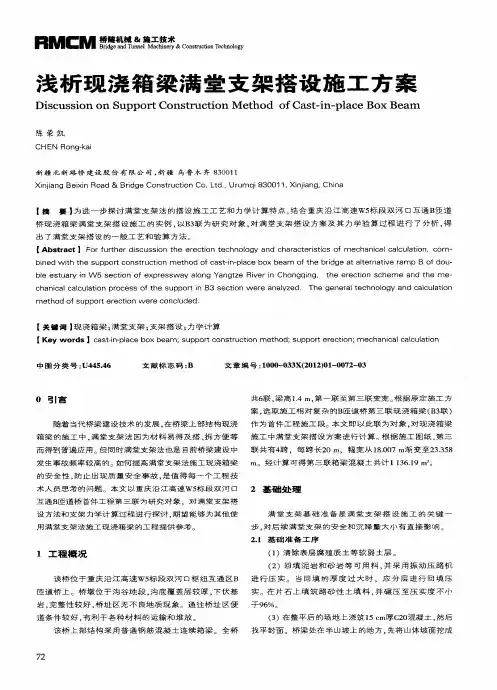

浅谈现浇箱梁满堂支架施工技术控制要点满堂支架法是目前桥梁上部现浇连续箱梁采用最多的、最普遍的施工方法之一。

满堂支架的施工，是整个现浇箱梁施工的一个非常重要、基础性的工艺环节。

支架地基承载力是否满足要求，支架的强度和稳定性是否符合要求，支架压载试验的数据采集准确、真实和符合性验算的正确，这三大环节将直接影响到整个施工安全和工程质量，也是施工控制的重点和难点。

结合自己多年来的施工经验，主要就地基处理、支架搭设、压载试验三个方面介绍满堂支架的施工工艺过程和质量控制要点。

标签：满堂支架；地基处理；支架搭设；压载试验一、地基处理支架地基处理的目的是保证地基具有足够的承载力和必要的防水排水设施。

根据地基的实际情况，可以采用换填、做石灰土、浇筑混凝土硬化等处理方法，其中最常见的是做浇筑混凝土硬化。

采用浇筑混凝土处理地基时首先把施工区域内的淤泥、杂物及泥浆池中的泥浆清理干净，分层换填好宕渣并压实，压实度按90%控制，一般厚度控制在50-70cm，以增加地基承载力，再浇筑10cm厚的C15砼硬化。

混凝土的顶面要高出地面30cm以上，并做出2%—4%的横坡，以利于排水，同时要在地基范围四周挖设排水沟，防止雨水浸泡地基，避免支架产生不均匀沉降，避免支架地基浸水软化。

处理后的地基必须进行地基承载力验算，以确认地基承载力满足要求设计及规范要求后进行下道工序。

二、支架搭设满堂支架的搭设一般采用WDJ碗扣式多功能钢管支架进行组合安装，同时根据支架的荷载对支架杆件的各方向间距和搭设方案进行设计和验算，以确保支架的整体强度、刚度和稳定性。

验算的内容包括杆件受力验算和支架稳定性验算。

为保证整个支架的整体性，每间隔一定距离采用钢管支架或碗扣支架在纵、横方向与地平面成45度斜向布置通长钢管剪力撑进行加强，剪力撑必须上至底模板，下至地面，在地面处设置垫木。

剪力撑与碗扣支架立杆、水平杆相交处，设置转扣使构件连接紧密。

支架安装完毕后，应由专业测量人员对支架托顶进行高程复测，确保误差在設计及规范容许范围之内。

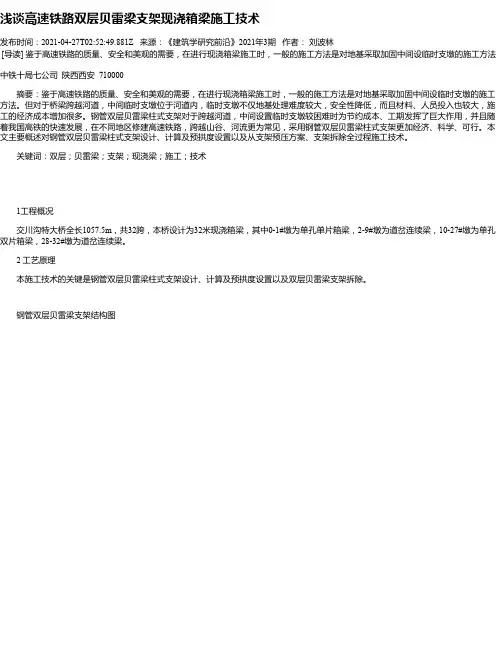

浅谈高速铁路双层贝雷梁支架现浇箱梁施工技术发布时间：2021-04-27T02:52:49.881Z 来源：《建筑学研究前沿》2021年3期作者：刘波林[导读] 鉴于高速铁路的质量、安全和美观的需要，在进行现浇箱梁施工时，一般的施工方法是对地基采取加固中间设临时支墩的施工方法中铁十局七公司陕西西安 710000摘要：鉴于高速铁路的质量、安全和美观的需要，在进行现浇箱梁施工时，一般的施工方法是对地基采取加固中间设临时支墩的施工方法。

但对于桥梁跨越河道，中间临时支墩位于河道内，临时支墩不仅地基处理难度较大，安全性降低，而且材料、人员投入也较大，施工的经济成本增加很多。

钢管双层贝雷梁柱式支架对于跨越河道，中间设置临时支墩较困难时为节约成本、工期发挥了巨大作用，并且随着我国高铁的快速发展，在不同地区修建高速铁路，跨越山谷、河流更为常见，采用钢管双层贝雷梁柱式支架更加经济、科学、可行。

本文主要概述对钢管双层贝雷梁柱式支架设计、计算及预拱度设置以及从支架预压方案、支架拆除全过程施工技术。

关键词：双层；贝雷梁；支架；现浇梁；施工；技术1工程概况交川沟特大桥全长1057.5m，共32跨，本桥设计为32米现浇箱梁，其中0-1#墩为单孔单片箱梁，2-9#墩为道岔连续梁，10-27#墩为单孔双片箱梁，28-32#墩为道岔连续梁。

2 工艺原理本施工技术的关键是钢管双层贝雷梁柱式支架设计、计算及预拱度设置以及双层贝雷梁支架拆除。

钢管双层贝雷梁支架结构图整个工艺流程，须根据承台顶标高对支架钢管柱进行调配，并调整砂箱高度保证支架顶面高程满足设计要求。

3.2主要工艺操作要点3.2.1基础预埋件及贝雷梁的拼装①本工程结合实际情况，钢管柱的支撑利用承台砼，在浇筑承台过程中注意预埋钢管柱预埋件，浇筑墩身过程注意预埋钢管柱连墙钢板。

②贝雷梁的拼装地面拼装：贝雷梁通过穿上销钉后插销锁定。

地面拼装按照每组2片，每组拼装长度为27m。

按设计数量拼装后放置于地面待钢管柱、分配梁安装完成后采用吊车分组、分层进行安装加固。

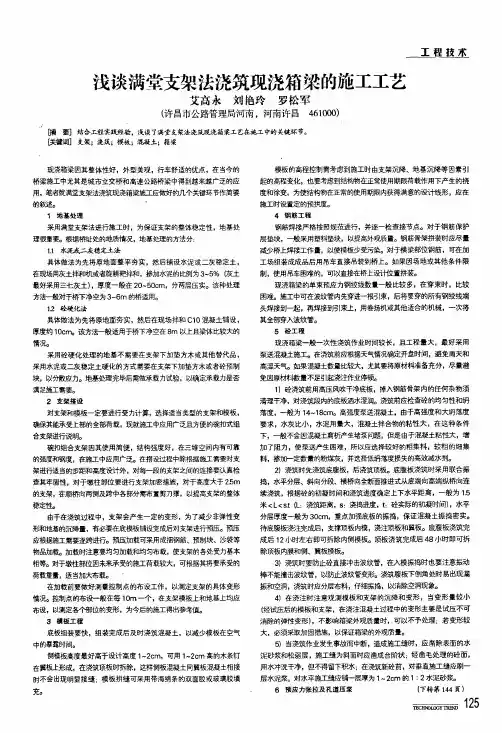

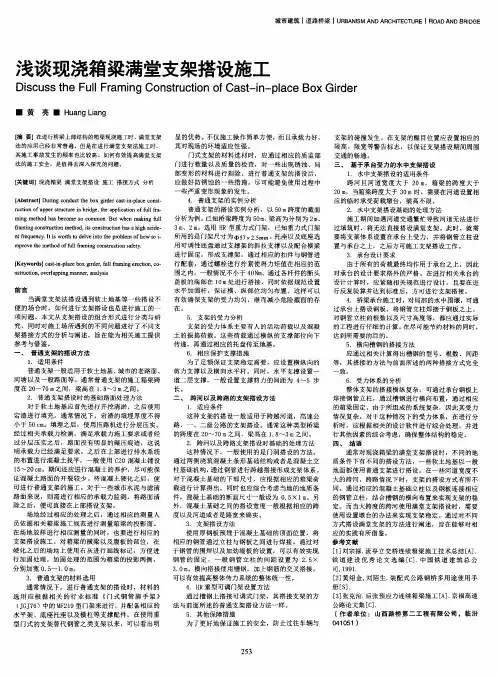

浅谈满堂支架法浇筑现浇箱梁的施工工艺艾高永刘艳玲罗松军(许昌市公路管理局河南，河南许昌461000)瞒耍】结合工程实践经验，浅谈了满堂支架法浇筑现浇箱粱工艺在旋．工中的关键环节。

鹾÷键词]支架；浇筑；模板；混凝土；箱粱现浇箱梁因其整体性好，外型美观，行车舒适的优点，在当今的桥梁施工中尤其是城市立交桥和高速公路桥梁中得到越来越广泛的应用，笔者就满堂支架法浇筑现浇箱梁施工应做好的几个关键环节作简要的叙述。

’1地基处理采用满堂支架法进行施工时，为保证支架的整体稳定性，地基处理很重要。

根据桥址处的地质情况，地基处理的方法分：1．1水泥或二灰稳定土法具体做法为先将原地面整平夯实，然后铺设水泥或二灰稳定土，在现场用灰土拌和机或者旋耕耙拌和，掺加水泥的比例为3-5％(灰土最好采用三七灰土)，厚度一般在20～50c m，分两层压实。

该种处理方法—般对于桥下净空为3～6m的桥适用。

12砼硬化法具体做法为先将原地面夯实，然后在现场拌和C10混凝土铺设，厚度约10cm o该方法一般适用于桥下净空在8m以上且梁体比较大的情况。

采用硷硬化处理的地基不需要在支架下加垫方木或其他替代品，采用水泥或二灰稳定土硬化的方式需要在支架下加垫方木或者砼预制块，以分散应力。

地基处理完毕后需做承载力试验，以确定承载力是否满足施工需要。

2支架搭设对支架和模板一定要进行受力计算，选择适当类型的支架和模板，确保其能承受上部的全部荷载，现就施工中应用广泛且方便的碗扣式组合支架进行说明。

碗扣组合支架因其使用简便，结构强度好，在三维空间内有可靠的强宦和钢度，在施工中应用广泛。

在搭没过程中除根据施工需要对支架进行适当的步距和高度设计外，对每一段的支架之间的连接要认真检查其牢固性，对于墩柱部位要进行支架加密措施，对于高度大于2．5m的支架，在顺桥向两侧及跨中各部分需布置剪刀撑，以提高支架的整体稳定性。

由于在浇筑过程中，支架会产生一定的变形，为了减少非弹性变形和地基的沉降量，有必要在底模板铺设完成后对支架进行预压。

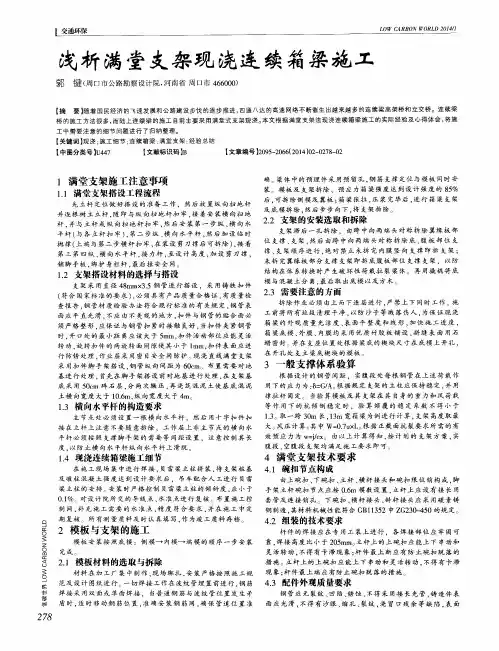

现浇连续箱梁满堂支架施工方案在桥梁建设项目中，现浇连续箱梁是一种常见的结构形式，需要采用满堂支架施工方法。

满堂支架作为一个关键的施工工具，在保证施工质量和效率的同时也需要注意施工方案的合理性。

本文将从现浇连续箱梁的特点、满堂支架的使用原则、支架的搭设和拆除流程等方面，介绍现浇连续箱梁满堂支架的施工方案。

一、现浇连续箱梁的特点现浇连续箱梁是指在桥梁上一次性浇筑成型的梁体，具有结构简单、承载能力强、使用寿命长等特点。

在施工过程中，需要使用满堂支架来支撑和保护现浇混凝土，在梁体养护期间确保施工质量。

二、满堂支架的使用原则1.合理确定支架的数量和位置，确保支架的承载能力和稳定性；2.选用符合要求的支撑材料，保证支架的安全可靠；3.严格按照支架施工图纸要求进行设置，确保支架的准确性；4.根据现场具体情况调整支架的高度，满足现浇混凝土的施工要求。

三、支架的搭设流程1.准备工作：根据设计要求和现场具体情况准备好所需支撑材料和设备；2.确定设置位置：根据梁体结构和几何特征，在现浇连续箱梁上设置支架的位置；3.搭设支架：根据支架的搭设要求，逐步安装支撑杆、水平杆、托座等支撑构件，确保支架的稳定性；4.临时支撑：在梁体浇筑过程中，根据混凝土固化强度不同，适时设置临时支座以支撑重力；5.支架检查：在梁体浇筑完毕后，对支架进行检查，确保支架的安全可靠。

四、支架的拆除流程1.拆除临时支撑：待混凝土养护强度达到要求，可以拆除临时支撑；2.拆除支架：根据支架拆除步骤，逆向拆卸支架的各个构件，注意安全和稳定；3.清理现场：将拆卸后的支撑材料和构件进行清理，确保现场整洁。

五、总结现浇连续箱梁满堂支架施工是桥梁建设中的重要环节，需要严格按照施工方案进行操作，确保施工质量和安全。

通过合理的支架设置、搭设和拆除，可以有效提高施工效率，确保现浇连续箱梁结构的稳定性和耐久性。

现浇箱梁施工(支架法)方法范本1：现浇箱梁施工(支架法)方法一、前期准备1.确定施工方案1.1 箱梁的尺寸、数量和布置位置1.2 支架的类型和数量2.准备施工材料和设备2.1 模板板材2.2 钢筋和螺栓2.3 水泥和砂浆2.4 支架和脚手架2.5 填充物和隔离材料3.制定安全计划和施工方案3.1 考虑现场环境和施工条件3.2 制定施工流程和安全操作规程二、支架的搭设1.确定支架位置和高度1.1 根据箱梁尺寸和布置位置确定支架位置1.2 根据设计要求确定支架高度和间距2.搭设支架2.1 按照设计要求进行支架的搭设2.2 利用铁丝和螺栓固定支架3.调整支架位置和高度3.1 使用调整器进行支架位置和高度的调整3.2 确保支架的稳定性和水平度三、模板的安装与调整1.安装模板支撑件1.1 确定模板支撑件的位置和数量1.2 使用螺栓和钢筋将模板支撑件连接到支架上2.安装模板板材2.1 按照设计要求将模板板材安装在模板支撑件上2.2 使用螺栓和夹具固定模板板材3.调整模板位置和间距3.1 使用调整器调整模板位置和间距3.2 确保模板的稳定性和水平度四、钢筋的布置与绑扎1.确定钢筋的位置和数量1.1 根据设计要求确定钢筋的位置和数量1.2 使用钢筋网和钢筋支撑件固定钢筋的位置2.进行钢筋的绑扎2.1 使用铁丝将钢筋进行绑扎2.2 确保钢筋的稳定性和正确的间距五、浇筑混凝土1.准备混凝土原材料1.1 确保混凝土的配比和质量符合要求1.2 根据设计要求准备好所需的混凝土原材料2.进行混凝土浇筑2.1 使用泵车或搅拌车将混凝土输送到施工现场2.2 将混凝土均匀地倒入模板内3.养护混凝土3.1 使用喷水进行混凝土的养护3.2 根据混凝土的强度等级进行养护时间的确定六、施工结束及后续工作1.拆除模板和支架1.1 确保混凝土达到拆模要求的强度1.2 使用拆模器具将模板拆除2.清理施工现场2.1 清理施工中产生的垃圾和废料2.2 检查施工现场的清洁和安全附件：施工图纸、施工进度表、质量检验记录法律名词及注释：1.施工方案：施工工程的施工方法和技术方案的编制文件。

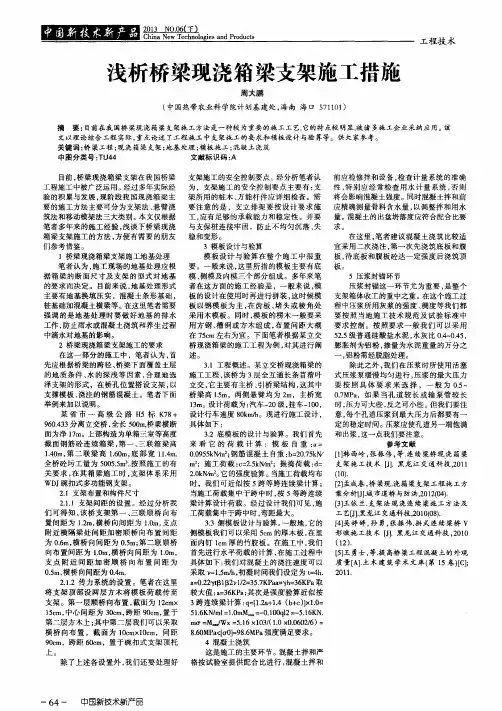

支架法现浇连续箱梁施工方案连续箱梁是公路桥梁中常用的桥梁结构形式之一，具有结构简单、施工便捷、经济高效等优点。

支架法现浇连续箱梁施工方案是一种常用的梁体施工方法，下面我们将详细介绍该施工方案的工序和注意事项。

一、施工工序1.梁基础施工：首先进行梁基础的施工，包括地基处理、地基检测、基础定位、基础标高参数的测量等工作。

2.模板安装：安装好梁的模板，按照设计要求对模板进行调整和修整，保证模板的垂直度和水平度。

3.钢筋绑扎：根据梁的设计要求，将预制好的钢筋按照规定的间距和位置绑扎在模板中。

4.浇筑混凝土：在钢筋绑扎完成之后，使用泵车将混凝土输送到模板内，通过震动器进行振捣，确保混凝土均匀分布，并排除气泡。

5.维护保养：在混凝土浇筑完成后，进行养护保养工作，包括覆盖保鲜膜、喷水养护等，以保证混凝土的强度和耐久性。

6.支架拆除：混凝土养护完毕后，根据设计要求进行支架的拆除，注意拆除的顺序和方式，保证梁体的稳定。

二、注意事项1.模板设计：梁的模板设计要合理，满足结构要求，并保证模板的稳定性和承载能力。

同时，模板的安装要垂直、平整，并加固密实，避免因模板变形而影响混凝土的浇注和质量。

2.钢筋绑扎：钢筋的绑扎要严格按照设计要求执行，确保钢筋的位置、间距和成交的要求。

钢筋连接要牢固可靠，避免出现钢筋脱落或错位的情况。

3.混凝土浇筑：混凝土浇筑要流动性好，并通过振捣器进行振捣，以排除空隙和气泡。

混凝土浇筑过程中要控制浇筑速度和浇筑高度，避免混凝土的分层和泌水现象。

4.抗风支撑：当支架法施工连续箱梁时，需考虑风对施工现场的影响，特别是在高空施工和大跨度施工时，要加强对支架的抗风支撑，保证现有支架的稳定性和安全。

5.施工安全：施工中要严格按照相关安全规范进行操作，确保施工人员的安全。

同时，要做好现场的防护措施，避免因施工过程中的意外事故导致人员伤亡和财产损失。

支架法现浇连续箱梁施工方案一、支架法现浇连续箱梁施工方案大桥（40+56+40）m连续梁，采用支架法现浇施工。

根据设计图及现场实际情况，边跨采用满布碗扣式钢管支架进行施工，基底处理后布设满布支架；跨越大界公路的梁跨，为满足交通要求，采用军用梁、军用墩组合方式跨越。

箱梁底模采用大块钢模板，分块拼装，外、侧模采用整体钢模板，内模由大块组合钢模拼装而成；钢筋采用在钢筋加工场地集中弯制、在梁顶现场绑扎的方法施工；混凝土采用集中拌合，混凝土搅拌运输车运输、混凝土输送泵或泵车泵送灌注，梁体采取全断面一次浇注成型的施工方法。

二、支架法现浇连续箱梁施工工艺1、基础处理及支架搭设施工前先对搭设支架范围进行放样，确定处理范围。

两边跨松土基础采用压实后铺设30cm厚碎石垫层并压实，上铺筑20cm厚C15号砼，砼面层设排水坡，四周做排水沟引至场外排水系统，防止雨水浸泡地基；跨越既有道路处采用军用梁、墩结构，临近墩柱位置在承台之上浇筑钢筋砼条形基础，基础上布设由40工字钢、军用墩、军用梁构成的支撑系统。

支架搭设详见图2-17“现浇连续梁支架布置图”、图2-18“支架结构详图（一）”、图2-19“支架结构详图（二）”。

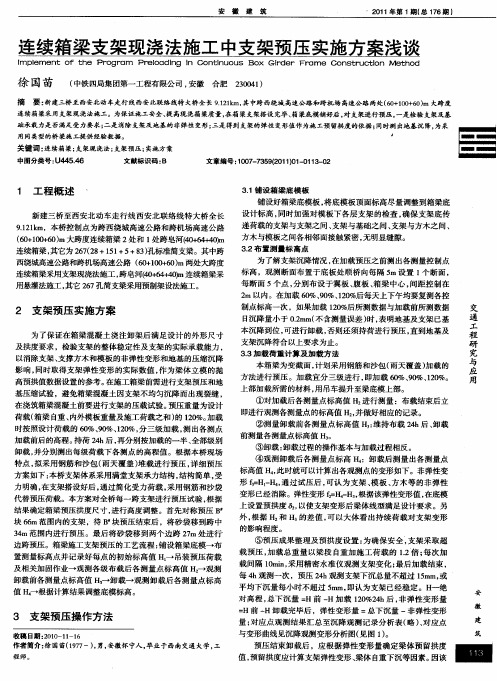

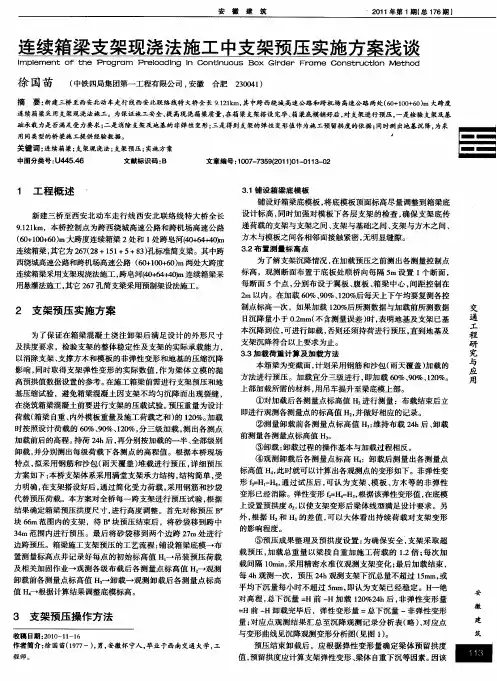

图2-16 现浇连续梁施工工艺流程图 立底模、侧模 施工支架基础 搭设满堂支架、墩梁支架 安装支座及预埋件 浇筑底板腹板混凝土 预压支架 绑扎底板腹板钢筋波纹管 主网控制点立内模 养 生 立顶板横隔板翼缘板模板 浇筑顶板翼缘板混凝土 拆除模板支架 钢绞线张拉 注浆封锚 吊模封孔 挂安全笆和防护网钢筋下料加工 钢绞线下料编束 钢绞线穿束 钢筋下料加工 绑扎顶板翼缘板钢筋 混凝土拌合运输 张拉机具准备 注浆机具准备 制作试件 制作试件顶板留工作孔 留泄水孔通气孔 压试件混凝土拌合运输图2-17 现浇连续梁支架布置图图2-18 支架结构详图（一）图2-19 支架结构详图（二）2、支架预压为消除基础变形和支架的非弹性变形及支架的不均匀下沉，保证结构线形和结构安全，并为预拱度设置提供依据，主体结构施工前需对支架进行预压，预压期限原则上以支架变形稳固后即可结束，预压荷载为结构自重加临时施工荷载。
