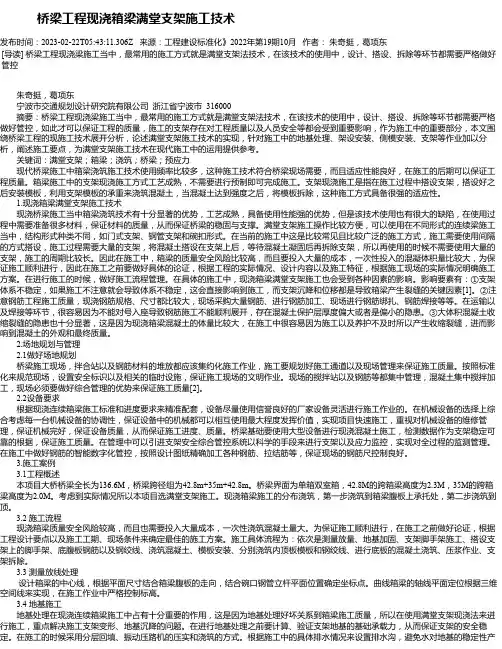

桥梁工程现浇箱梁满堂支架施工技术发布时间：2023-02-22T05:43:11.306Z 来源：工程建设标准化》2022年第19期10月作者：朱奇挺，葛项东[导读] 桥梁工程现浇梁施工当中，最常用的施工方式就是满堂支架法技术，在该技术的使用中，设计、搭设、拆除等环节都需要严格做好管控朱奇挺，葛项东宁波市交通规划设计研究院有限公司浙江省宁波市 316000摘要：桥梁工程现浇梁施工当中，最常用的施工方式就是满堂支架法技术，在该技术的使用中，设计、搭设、拆除等环节都需要严格做好管控，如此才可以保证工程的质量，施工的支架存在对工程质量以及人员安全等都会受到重要影响，作为施工中的重要部分，本文围绕桥梁工程的现施工技术展开分析，论述满堂支架施工技术的实现，针对施工中的地基处理、架设安装、侧模安装、支架等作业加以分析，阐述施工要点，为满堂支架施工技术在现代施工中的运用提供参考。

关键词：满堂支架；箱梁；浇筑；桥梁；预应力现代桥梁施工中箱梁浇筑施工技术使用频率比较多，这种施工技术符合桥梁现场需要，而且适应性能良好，在施工的后期可以保证工程质量。

箱梁施工中的支架现浇施工方式工艺成熟，不需要进行预制即可完成施工。

支架现浇施工是指在施工过程中搭设支架，搭设好之后安装模板，利用支架模板的承重来浇筑混凝土，当混凝土达到强度之后，将模板拆除，这种施工方式具备很强的适应性。

1.现浇箱梁满堂支架施工技术现浇桥梁施工当中箱梁浇筑技术有十分显著的优势，工艺成熟，具备使用性能强的优势，但是该技术使用也有很大的缺陷，在使用过程中需要准备很多材料，保证材料的质量，从而保证桥梁的稳固与支撑。

满堂支架施工操作比较方便，可以使用在不同形式的连续梁施工当中，结构形式种类不同，如门式支架、钢管支架和碗扣形式。

在当前的施工中这是比较常见且比较广泛的施工方式，施工需要使用间隔的方式搭设，施工过程需要大量的支架，将混凝土搭设在支架上后，等待混凝土凝固后再拆除支架，所以再使用的时候不需要使用大量的支架，施工的周期比较长。

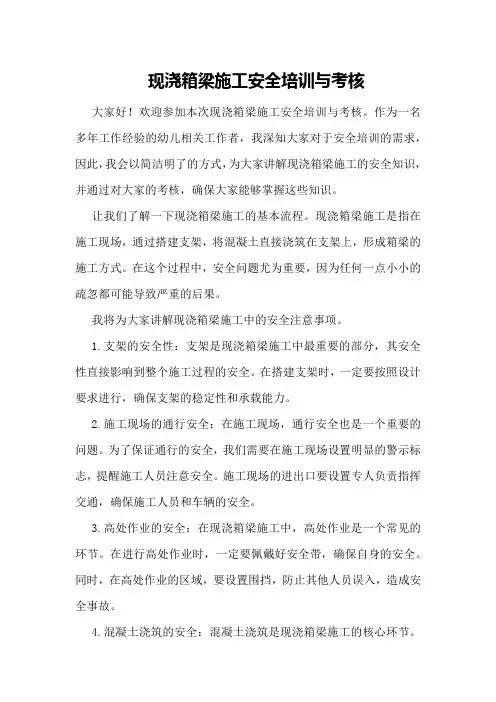

现浇箱梁施工安全培训与考核大家好！欢迎参加本次现浇箱梁施工安全培训与考核。

作为一名多年工作经验的幼儿相关工作者，我深知大家对于安全培训的需求，因此，我会以简洁明了的方式，为大家讲解现浇箱梁施工的安全知识，并通过对大家的考核，确保大家能够掌握这些知识。

让我们了解一下现浇箱梁施工的基本流程。

现浇箱梁施工是指在施工现场，通过搭建支架，将混凝土直接浇筑在支架上，形成箱梁的施工方式。

在这个过程中，安全问题尤为重要，因为任何一点小小的疏忽都可能导致严重的后果。

我将为大家讲解现浇箱梁施工中的安全注意事项。

1.支架的安全性：支架是现浇箱梁施工中最重要的部分，其安全性直接影响到整个施工过程的安全。

在搭建支架时，一定要按照设计要求进行，确保支架的稳定性和承载能力。

2.施工现场的通行安全：在施工现场，通行安全也是一个重要的问题。

为了保证通行的安全，我们需要在施工现场设置明显的警示标志，提醒施工人员注意安全。

施工现场的进出口要设置专人负责指挥交通，确保施工人员和车辆的安全。

3.高处作业的安全：在现浇箱梁施工中，高处作业是一个常见的环节。

在进行高处作业时，一定要佩戴好安全带，确保自身的安全。

同时，在高处作业的区域，要设置围挡，防止其他人员误入，造成安全事故。

4.混凝土浇筑的安全：混凝土浇筑是现浇箱梁施工的核心环节。

在浇筑过程中，一定要按照设计要求进行，确保混凝土的质量和安全。

在浇筑过程中，要注意防止混凝土溅伤施工人员，造成安全事故。

我们将进行考核环节。

请大家认真对待，确保自己能够掌握现浇箱梁施工的安全知识。

1.支架的安全性对于现浇箱梁施工的重要性是什么？2.在施工现场，如何保证通行的安全？3.在进行高处作业时，应该如何保证自身的安全？4.混凝土浇筑过程中，应该如何防止安全事故的发生？希望大家通过本次培训与考核，能够掌握现浇箱梁施工的安全知识，确保自己在施工现场的安全。

祝愿大家在工作中能够严格遵守安全规定，平安顺利地完成每一项任务！现浇箱梁施工安全培训与考核确实非常重要，我想大家也都知道，安全无小事，特别是在施工领域。

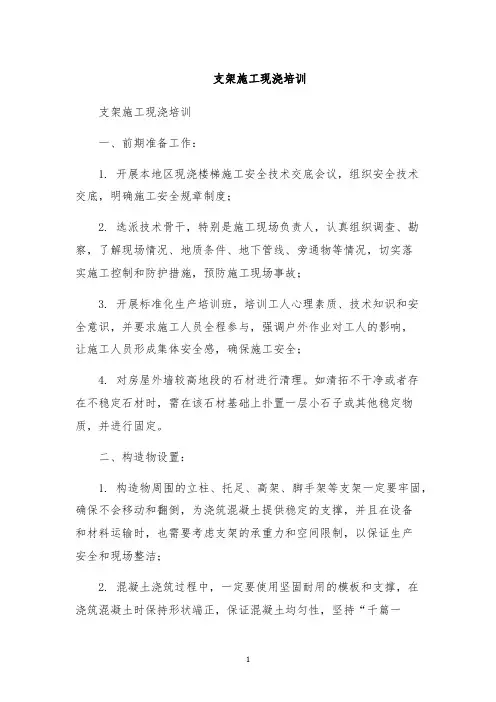

支架施工现浇培训支架施工现浇培训一、前期准备工作：1. 开展本地区现浇楼梯施工安全技术交底会议，组织安全技术交底，明确施工安全规章制度；2. 选派技术骨干，特别是施工现场负责人，认真组织调查、勘察，了解现场情况、地质条件、地下管线、旁通物等情况，切实落实施工控制和防护措施，预防施工现场事故；3. 开展标准化生产培训班，培训工人心理素质、技术知识和安全意识，并要求施工人员全程参与，强调户外作业对工人的影响，让施工人员形成集体安全感，确保施工安全；4. 对房屋外墙较高地段的石材进行清理。

如清拓不干净或者存在不稳定石材时，需在该石材基础上扑置一层小石子或其他稳定物质，并进行固定。

二、构造物设置：1. 构造物周围的立柱、托足、高架、脚手架等支架一定要牢固，确保不会移动和翻倒，为浇筑混凝土提供稳定的支撑，并且在设备和材料运输时，也需要考虑支架的承重力和空间限制，以保证生产安全和现场整洁；2. 混凝土浇筑过程中，一定要使用坚固耐用的模板和支撑，在浇筑混凝土时保持形状端正，保证混凝土均匀性，坚持“千篇一律”、“匀称美观”原则，尽可能避免在浇筑后，需要磨平杂块和缺陷；3. 施工现场还必须配备足够数量的引用塔吊、运料卷扬机等设备，以提高工程效率和安全性，并为切割和布置混凝土框架及其它紧密器械时，提供工作平台和支持。

三、现浇混凝土构造物施工流程：1. 【形成模板】用钢板板材拼接而成，再依其要求把木架加上，同一物体的全部电线由一起的声称。

复杂构件的模板制作要在制图的基础上，按实际需要进行加强或改进，确保施工质量，防止现场加工和调整；2. 【浇筑混凝土】一定要注意控制浇筑混凝土的流量、压缩度和防止开裂，同时要在混凝土均匀流动、均匀压实时，适当加强工艺控制；3. 【抹灰和石质面板表面防腐】对于施工外墙表面，应采取适当的防水、防霉和防腐措施，以确保表面质量和耐久性。

四、支架施工现场注意事项：1. 无论是材料还是设备，都需要进行认真检查，强化监管，确保品质，不能出现不合格的材料和不安全的设备；2. 在每日施工前，要对施工现场进行安全检查，普及安全知识和安全方法，加强管理，强化宣传，确保工人个体素质和整体安全；3. 应采取适当、科学、合理的安全措施，如限制高度、翻板高度限制、防护栏杆、安全带和缆绳、压实地面处理和其他防护措施，以确保施工现场安全性和伤害风险的防范；4. 天气和环境可能会对施工的安全性和效率造成影响，以确保施工进程的顺利进行，需要加强施工现场的清理和整理，保持整洁，降低事故发生率，同时也要根据天气变化调整施工计划，提高效率。

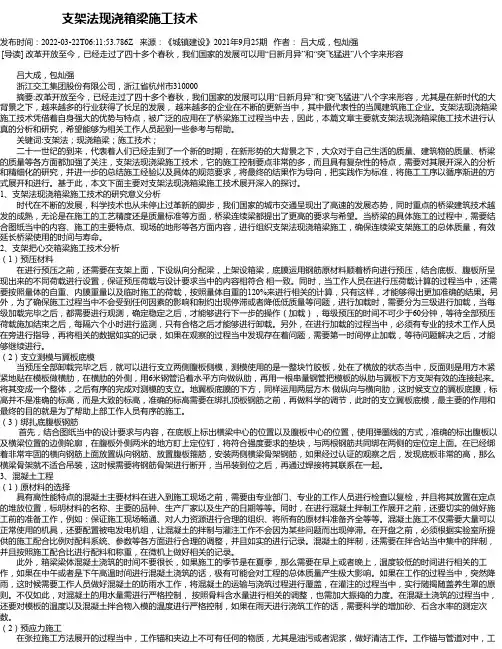

支架法现浇箱梁施工技术发布时间：2022-03-22T06:11:53.786Z 来源：《城镇建设》2021年9月25期作者：吕大成，包灿强[导读] 改革开放至今，已经走过了四十多个春秋，我们国家的发展可以用“日新月异”和“突飞猛进”八个字来形容吕大成，包灿强浙江交工集团股份有限公司，浙江省杭州市310000摘要:改革开放至今，已经走过了四十多个春秋，我们国家的发展可以用“日新月异”和“突飞猛进”八个字来形容，尤其是在新时代的大背景之下，越来越多的行业获得了长足的发展，越来越多的企业在不断的更新当中，其中最代表性的当属建筑施工企业。

支架法现浇箱梁施工技术凭借着自身强大的优势与特点，被广泛的应用在了桥梁施工过程当中去，因此，本篇文章主要就支架法现浇箱梁施工技术进行认真的分析和研究，希望能够为相关工作人员起到一些参考与帮助。

关键词:支架法；现浇箱梁；施工技术；二十一世纪的到来，代表着人们已经走到了一个新的时期，在新形势的大背景之下，大众对于自己生活的质量、建筑物的质量、桥梁的质量等各方面都加强了关注，支架法现浇梁施工技术，它的施工控制要点非常的多，而且具有复杂性的特点，需要对其展开深入的分析和精细化的研究，并进一步的总结施工经验以及具体的规范要求，将最终的结果作为导向，把实践作为标准，将施工工序以循序渐进的方式展开和进行。

基于此，本文下面主要对支架法现浇箱梁施工技术展开深入的探讨。

1、支架法现浇箱梁施工技术的研究意义分析时代在不断的发展，科学技术也从未停止过革新的脚步，我们国家的城市交通呈现出了高速的发展态势，同时重点的桥梁建筑技术越发的成熟，无论是在施工的工艺精度还是质量标准等方面，桥梁连续梁都提出了更高的要求与希望。

当桥梁的具体施工的过程中，需要结合图纸当中的内容、施工的主要特点、现场的地形等各方面内容，进行组织支架法现浇箱梁施工，确保连续梁支架施工的总体质量，有效延长桥梁使用的时间与寿命。

2、支架把心交箱梁施工技术分析（1）预压材料在进行预压之前，还需要在支架上面，下设纵向分配梁，上架设箱梁，底膜运用钢筋原材料顺着桥向进行预压，结合底板、腹板所呈现出来的不同荷载进行设置，保证预压荷载与设计要求当中的内容相符合相一致。

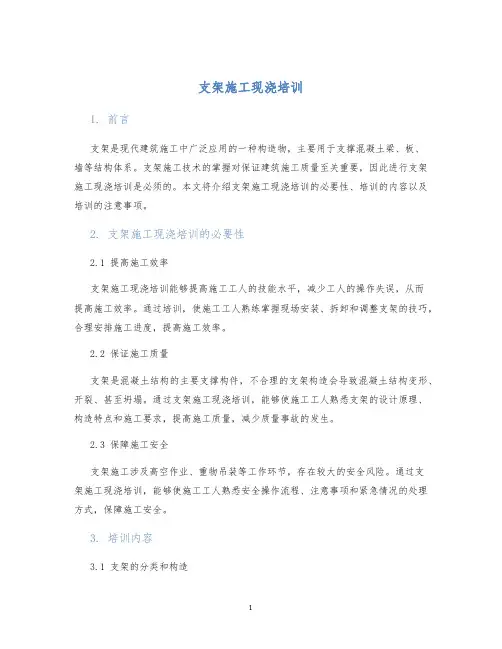

支架施工现浇培训1. 前言支架是现代建筑施工中广泛应用的一种构造物，主要用于支撑混凝土梁、板、墙等结构体系。

支架施工技术的掌握对保证建筑施工质量至关重要，因此进行支架施工现浇培训是必须的。

本文将介绍支架施工现浇培训的必要性、培训的内容以及培训的注意事项。

2. 支架施工现浇培训的必要性2.1 提高施工效率支架施工现浇培训能够提高施工工人的技能水平，减少工人的操作失误，从而提高施工效率。

通过培训，使施工工人熟练掌握现场安装、拆卸和调整支架的技巧，合理安排施工进度，提高施工效率。

2.2 保证施工质量支架是混凝土结构的主要支撑构件，不合理的支架构造会导致混凝土结构变形、开裂、甚至坍塌。

通过支架施工现浇培训，能够使施工工人熟悉支架的设计原理、构造特点和施工要求，提高施工质量，减少质量事故的发生。

2.3 保障施工安全支架施工涉及高空作业、重物吊装等工作环节，存在较大的安全风险。

通过支架施工现浇培训，能够使施工工人熟悉安全操作流程、注意事项和紧急情况的处理方式，保障施工安全。

3. 培训内容3.1 支架的分类和构造支架根据承载力不同，一般分为轻型支架和重型支架。

轻型支架主要用于低层建筑的支撑，重型支架主要用于高层建筑的支撑。

根据使用范围的不同，还可以将支架分为室内支架和室外支架。

支架的构造包括立杆、横杆、支脚和连接件等组成部分。

3.2 支架的设计和计算支架的设计和计算是支架施工中的核心环节，关系到支架的承载能力和施工安全。

通过培训，使施工工人了解支架的设计原理，掌握支架的计算方法和设计步骤，能够合理设计支架结构，确保支架的承载能力。

3.3 支架的安装和拆卸支架的安装和拆卸是支架施工中的关键环节，需要施工工人具备技能。

通过培训，使施工工人掌握支架的安装和拆卸步骤，了解吊装工具的使用方法，掌握安装拆卸的基本技能。

3.4 支架的调整和加固支架在施工过程中需要不断调整和加固，以适应结构变化和保证施工质量。

通过培训，使施工工人掌握支架的调整和加固方法，了解不同调整和加固方式的优缺点，掌握基本调整和加固技能。

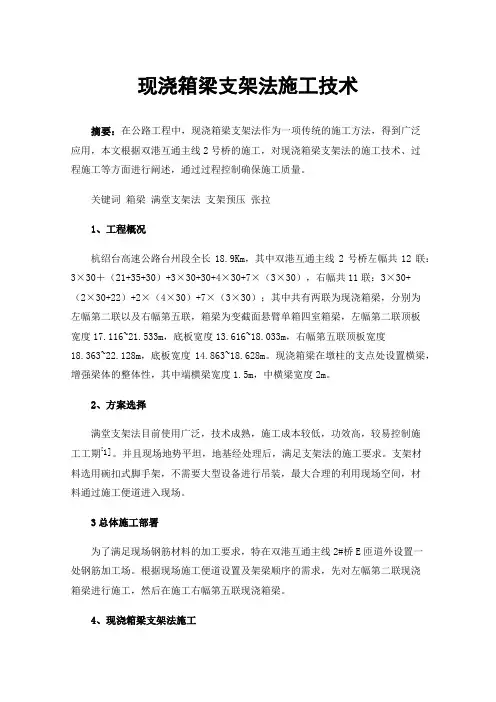

现浇箱梁支架法施工技术摘要：在公路工程中，现浇箱梁支架法作为一项传统的施工方法，得到广泛应用，本文根据双港互通主线2号桥的施工，对现浇箱梁支架法的施工技术、过程施工等方面进行阐述，通过过程控制确保施工质量。

关键词箱梁满堂支架法支架预压张拉1、工程概况杭绍台高速公路台州段全长18.9Km，其中双港互通主线2号桥左幅共12联：3×30＋（21+35+30）+3×30+30+4×30+7×（3×30），右幅共11联：3×30+（2×30+22）+2×（4×30）+7×（3×30）；其中共有两联为现浇箱梁，分别为左幅第二联以及右幅第五联，箱梁为变截面悬臂单箱四室箱梁，左幅第二联顶板宽度17.116~21.533m，底板宽度13.616~18.033m，右幅第五联顶板宽度18.363~22.128m，底板宽度14.863~18.628m。

现浇箱梁在墩柱的支点处设置横梁，增强梁体的整体性，其中端横梁宽度1.5m，中横梁宽度2m。

2、方案选择满堂支架法目前使用广泛，技术成熟，施工成本较低，功效高，较易控制施工工期[1]。

并且现场地势平坦，地基经处理后，满足支架法的施工要求。

支架材料选用碗扣式脚手架，不需要大型设备进行吊装，最大合理的利用现场空间，材料通过施工便道进入现场。

3总体施工部署为了满足现场钢筋材料的加工要求，特在双港互通主线2#桥E匝道外设置一处钢筋加工场。

根据现场施工便道设置及架梁顺序的需求，先对左幅第二联现浇箱梁进行施工，然后在施工右幅第五联现浇箱梁。

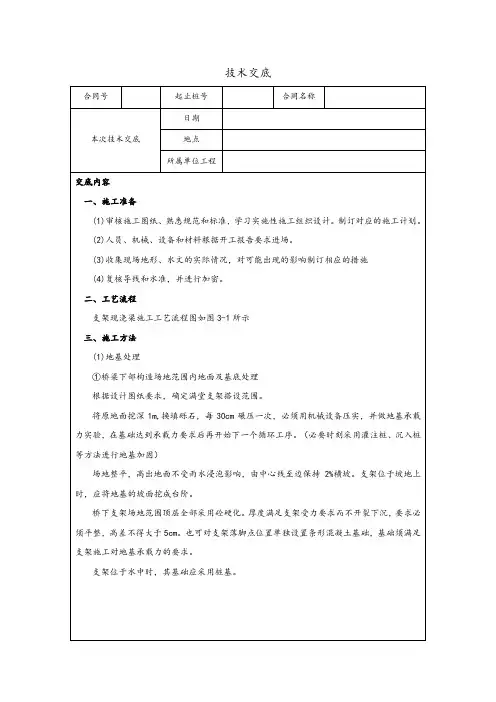

4、现浇箱梁支架法施工4.1地基处理地基换填流程：清表、整平→回填宕渣→压实、承载力测试→浇筑混凝土。

施工现场原地面为耕地，清除表面扰动的素土。

回填宕渣厚度不小于60cm，宕渣每次回填30cm后压实一次，并且进行压实度试验，地基承载力≥200Kpa。

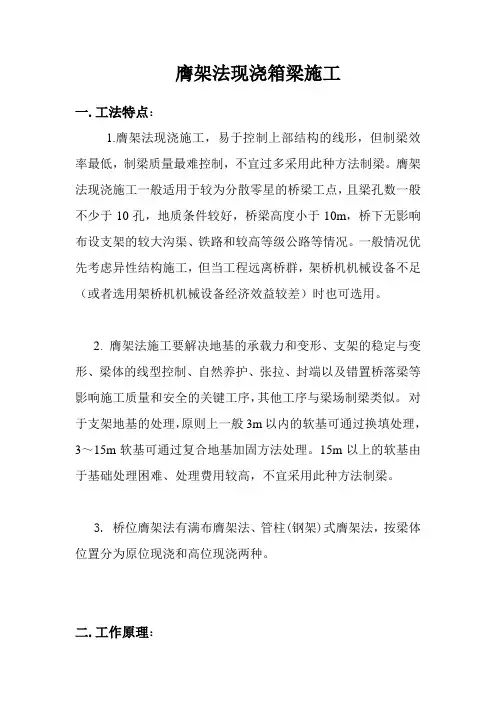

膺架法现浇箱梁施工一.工法特点：1.膺架法现浇施工，易于控制上部结构的线形，但制梁效率最低，制梁质量最难控制，不宜过多采用此种方法制梁。

膺架法现浇施工一般适用于较为分散零星的桥梁工点，且梁孔数一般不少于10孔，地质条件较好，桥梁高度小于10m，桥下无影响布设支架的较大沟渠、铁路和较高等级公路等情况。

一般情况优先考虑异性结构施工，但当工程远离桥群，架桥机机械设备不足（或者选用架桥机机械设备经济效益较差）时也可选用。

2.膺架法施工要解决地基的承载力和变形、支架的稳定与变形、梁体的线型控制、自然养护、张拉、封端以及错置桥落梁等影响施工质量和安全的关键工序，其他工序与梁场制梁类似。

对于支架地基的处理，原则上一般3m以内的软基可通过换填处理，3～15m软基可通过复合地基加固方法处理。

15m以上的软基由于基础处理困难、处理费用较高，不宜采用此种方法制梁。

3.桥位膺架法有满布膺架法、管柱(钢架)式膺架法，按梁体位置分为原位现浇和高位现浇两种。

二.工作原理：根据现场地质情况将地面基础加以适当处理，在基础上搭设支架形成承载能力，在支架上进行梁部现浇施工。

采用满堂支架原位制梁。

三.适用范围：膺架法施工主要适用无预制架设施工条件的桥梁，利用膺架法现浇箱梁可以减少特殊机具设备的投入，可以组织实现多个作业面同时平行流水作业。

四.施工准备施工材料准备: 砂、石料严格按照《铁路混凝土工程施工质量验收补充标准》进行选用；水泥质量应符合GB175-1999标准及铁路建设要求；减水剂，粉煤灰，矿碴粉等其质量标准应符合相关要求；钢筋规格和种类应符合设计要求，技术指标应符合要求；钢绞线，锚具，支座，支架，支墩都需选择合理。

施工机械及人员配备合理。

五.施工流程：六.施工工艺：1.地基加固处理2.支架体系及构造施工3.支架预压及静载试验：①布置观测点及沉降观测②底模标高调整③卸载④预拱度设置⑤整体支架检验和验收4.支座安装5.立模：底模安装、外侧模安装、涂刷脱模剂、涂刷脱模剂、模板支撑、脱模6.绑扎底板、腹板钢筋7.钢绞线的穿入定位：锚垫板安装、安装预应力管道、钢绞线穿束、安装排气孔8.内模安装9.绑扎顶板钢筋：10.预埋件布设11.混凝土的浇筑和养护12.模板拆卸：拆外侧模、拆内模、拆端头模、拆底模13.预应力的张拉：构件检查和清理，张拉设备的选择与检验，预应力筋和锚夹具的检验，孔道摩阻和锚口阻力实验，锚具、千斤顶的安装14.压浆及封锚七.质量检验标准1.支架搭设2.模板安装3. 钢筋及预应力筋管道安装4.混凝土施工5. 预应力施工八.施工注意事项1.施工前，对地形地貌进行调查，根据现场情况制定出相应的施工方案，积极与既有线设备管理部门取得联系。

现浇箱梁模板支架专项施工方案培训资料凤凰山高架桥及底层道路工程新增融资建设1标段(桩号范围:K0-877.252至K0-000段)现浇箱梁模板支架专项施工方案编制:复核:审批:编制单位:中国五冶集团有限公司编制日期: 12月12日目录一、编制依据 ............................... 错误!未定义书签。

二、工程概况 ............................... 错误!未定义书签。

三、工程难点和应对措施 ..................... 错误!未定义书签。

四、模板支架设计方案 ....................... 错误!未定义书签。

1、支架设计方案......................... 错误!未定义书签。

<1>、北外环线保通门式支架设计(第一联第3跨)错误!未定义书签。

<2>、满堂支架设计.................... 错误!未定义书签。

<3>、上下支架通道和作业平台设计...... 错误!未定义书签。

<4>、支架基础........................ 错误!未定义书签。

2、模板设计方案......................... 错误!未定义书签。

<1>、底模板.......................... 错误!未定义书签。

<2>、侧模板和翼缘板模板.............. 错误!未定义书签。

<3>、箱室模板........................ 错误!未定义书签。

3、支架搭设要点......................... 错误!未定义书签。

4、支架方案确定......................... 错误!未定义书签。

5、施工测试和施工控制................... 错误!未定义书签。

现浇梁技术培训讲义现浇梁施工技术培训讲义合福铁路安徽段站前七标项目经理部观工程部总的来说，不管是哪一种方式的制梁，主要都是由支撑体系、模板体系、预应力体系以及钢筋、混凝土五个部分组成。

其中模板、预应力、钢筋、混凝土不管用哪一种方法，基本上都大同小异，差别主要体现在支撑体系上。

支架法的支撑体系最为直观，顾名思义，支架法就是由支架作为支撑体系，支架形式可采用满堂支架、梁式支架或者两者的组合结构。

梁体的重量及其它施工荷载通过支架直接传递到基础，所以支架法制梁时对地基的要求比较高，地基的处理也比较关键，支架法一般适用于地基条件较好、桥墩高度较低、跨越浅水河的地区。

移动模架的支撑体系主要由两根主梁及导梁、墩旁托架或墩顶支腿、支承台车及横移装置、制梁时的支承组成。

梁体的重量及其它施工荷载主要由主梁传递给托架，再由托架传递到承台上，一般在用预制架设、支架法有困难或不经济时，采用移动模架制梁。

移动模架的施工主要要注意过孔时的安全问题。

挂篮施工的支撑体系主要是由主构架、悬吊系统、锚固系统和走形系统组成，底模平台自重、梁段重量及其它施工荷载传通过悬吊系统递传到主构架和已成梁段的底板上，再由主构架通过墩身传递到基础。

悬臂浇筑法主要适用于高墩、大跨径的连续梁、连续刚构，孔下不受通航、通行的限制，其特点是无须建立落地支架，无须大型起重及运输机具，主要施工设备是挂篮。

挂篮与移动模架都属于大型设备，施工中的安全尤为重要，特别是跨越既有线的安全防护措施一定要到位。

下面针对每一种施工方法和大家共同学习一下。

一、支架法制梁1、支架法适用于地基条件较好、跨越旱地或浅水河流且桥墩高度较低的简支梁现浇施工。

支架形式可采用满堂支架、梁式支架或其他组合结构。

2、支架法制梁施工流程如图1。

3、支架采用钢结构。

支架结构形式根据桥长、桥下净空、通车通航要求、桥位地质和环境条件、现有Array可用临时器材及受力性能等因素，经技术经济比选后选择。

4、支架基础必须具有足够的承载能力，并应做好地件确定。

现浇梁支架安全教育培训1、高空作业要求：（1）高处作业的安全技术措施及其所需料具，必须列入工程的施工组织设计，经理部负责配置。

（2）单位工程施工负责人应对工程的高处作业安全技术负责并建立相应的责任制。

施工前，应逐级进行安全技术教育及交底，落实所有安全技术措施和人身防护用品，未经落实时不得进行施工。

（3）高处作业中的安全标志、工具、仪表、电气设施和各种设备，必须在施工前加以检查，确认其完好，方能投入使用。

（4）攀登和悬空高处作业人员以及搭设高处作业安全设施的人员，必须经过专业技术培训及专业考试合格，持证上岗，并必须定期进行身体检查。

（5）施工中对高处作业的安全技术设施，发现有缺陷和隐患时，必须及时解决；危险人身安全的，必须停止作业。

（6）施工作业场所所有可能坠落的物件，应一律先行撤除或加以固定。

高处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸。

工具应随手放人工具袋；作业中的走道、通道板和登高用具，应随时清扫干净；拆卸下的物件、余料和废料均应及时清理运走，不得随意乱置或向下丢弃。

传递物件禁止抛掷。

（7）雨天和雪天进行高处作业时，必须采取可靠的防滑、防寒和防冻措施。

凡水、冰、霜均应及时清除。

对进行高处作业的高耸建筑物，应事先设置避雷设施。

遇有6级以上大风、浓雾等恶劣气候，不得进行露天攀登与悬空高处作业，暴风雪及台风暴雨后，应对高处作业安全设施逐一加以检查，发现有松动、变形、损坏或脱落等现象，应立即修理完善，重新验收合格后方可开始作业。

（8）因作业必需，临时拆除或变动安全防护设施时，必须经施工负责人同意，并采取相应的可靠措施，作业后应立即恢复。

（9）防护棚搭设与拆除时，应设警戒区，并应派专人监护。

严禁上下同时拆除。

（10）高处作业安全设施的主要受力杆件，力学计算按一般结构力学公式，强度及挠度计算按现行有关规范进行，但钢受弯构件的强度计算不考虑塑性影响，构造上应符合现行相应规范的要求。

2、起吊要求：吊车司机要专门进行安全起吊培训，经有考核合格后才能上岗，严禁非专业人员操作。
