支架法现浇连续梁演示

中铁六局集团太原铁建有限公司1.前言京津城际轨道交通工程北京环线特大桥跨广和里32+48+32m连续梁跨规划路，由于跨度较小，为加快施工工期，节约一次性成本支出，消除一次性浇筑砼产生收缩裂纹隐患，我们采用将连续梁模仿悬浇分几个大的节段进行现浇，取得了很好的工期效果。

经总结完善，形成本工法。

2.工法特点2.1.每个施工段的长度增加，减少了节段数量，大大缩短了工期。

2.2.工艺简单，可操作性强，不需要有挂篮施工的专业队伍，节约了挂篮一次性加工成本。

2.3.施工缝接茬平顺，梁体线形控制有保证。

3.适用范围适用于陆地上梁底距地面高度小于10m、中跨跨度48m左右的连续梁施工。

4.工艺原理全桥搭设支撑体系，进行预压，制作模板，按设计图纸分段浇筑、张拉，边跨现浇段施工；边跨合龙、中跨合龙，全桥预应力张拉，形成连续梁。

消除一次现浇可能产生的混凝土收缩裂缝。

5.施工工艺5.1.工艺流程（见5.1-1）图5.1-1 工艺流程图5.2.施工要点5.2.1.施工准备通过设计检算，调整梁部纵向预应力筋的数量和布置，结合施工条件及设计规范要求进行分段长度设计，重新给出施工图纸。

5.2.2地基加固计算满堂红支撑体系对地基承载力的要求，然后根据地基实际承载力对原地面进行处理。

为了基底稳定，地基处理范围一般是在受力范围外每边缘外增加1m，本桥采用将原地面杂填土碾压密实，夯填500mm厚三七灰土，上面铺150mm厚C20混凝土。

施工时注意做好引排水设施，防止水渗入地下造成地基下沉。

5.2.2.支架设计与安装1）支架设计采用碗扣支架，实际计算时可将梁底板下的碗扣支架按平均受力简化计算，由此算出的每根支架受力为1吨，约为其允许应力的40%。

碗扣支架的立杆纵横向间距60cm，其中腹板下方加密为横向60cm、纵向30cm间距，水平杆步距120cm，搭设时两侧留出80cm左右的施工作业平台。

斜撑每隔4排一道，倾角控制在45-60°，并注意上下层搭接50cm左右。

连续梁0#段支架法现浇施工方案一、0#段施工施工流程支架拼装完成→支架预压→分片吊装外侧模板→安装底模板→绑扎底板钢筋→安装底板纵向预应力管道→绑扎腹板钢筋→安装腹板纵向预应力管道→安装竖向预力筋及管道→安装内模板→绑扎顶板钢筋→安装顶板纵向、横向预应力管道→穿好横向预应力筋→搭设混凝土浇筑工作平台→浇筑混凝土→养生→拆模→穿钢绞线束→施加预力→压浆。

（1）支架搭设0#段采用盘扣式满堂支架搭设。

某桥的主墩承台尺寸为10.6m×14.6m，而0#块支架尺寸为10.6m×11.2m，主墩承台尺寸为9.0×11.0m，承台顶面可作为支架基础，横向承台两侧各加1m宽作为人行道支架基础。

支架搭设采用直径48mm，壁厚3.5mm标准碗扣式脚手架，底模下脚手架立杆的纵向间距为30cm，横向间距根据箱梁对应位置分别设为：底板下为60cm，腹板处为30cm、翼缘板处脚手架横向间距为90cm，沿梁高方向支架步距为120cm，方木按横桥向30cm布置。

侧面模板采用挂篮模板，底模和内模采用钢木组合模板，支架顶端从下往上纵向14工字钢、横向12×12cm方木，支架底端纵向铺设15×15cm枕木。

支架计算见附注。

在0#段以外各搭设支架用做工作平台使用。

为方便工人上下，搭设扶梯通道，并用密目网防护，保证工人上下行的安全。

（2）支架预压为防止灌注的梁段因支架下沉造成混凝土出现裂缝，并保证梁段的线形与设计一致，除应提高支架刚度，减小支架上部结构变形外，还应对支架进行预压。

预压荷载取设计荷载120％，满载后持荷时间不小于24h。

加载时按照50%、100%、120%设计荷载分三级加载（采用砂袋或钢筋、钢绞线，起重机吊装）加载时注意加载重量的大小和加荷速率，使其与地基的强度增长相适应，待地基在前一级荷载作用下，观测地基沉降速度已稳定后，再施加下一级荷载，特别是在加载后期，更要严格控制加载速率，防止因整体或局部加载量过大、过快而使地基发生剪切破坏。

变截面连续梁桥常用施工方法1．支架现浇法支架现浇法适用于旱地且跨径不太大的桥梁，施工中支架的安全、变形等是必须引起重视的问题。

2．悬臂施工法悬臂施工法是大跨径连续梁桥常用的施工方法，属于一种自架设方式，分为悬臂拼装与悬臂浇筑两种。

悬臂拼装指在预制场预制梁节段、然后进行逐节对称拼装，拼装方法主要有扒杆吊装法、缆索吊装法、提升法等。

悬臂浇注法则是利用挂蓝在桥墩两侧对称浇注箱梁节段、待已浇节段混凝土强度达到要求的张拉强度后进行预应力张拉，然后移动挂蓝进行下一节段施工，直至合拢。

目前主要采用该法施工。

不论悬拼还是悬浇，都是属于自架设方式施工，且已成结构的状态（包括受力，变形）具有不可调整性，所以，施工成败的关键在于临时锚固的可靠性，施工过程中的应力监测、变形预测与标高调整以及体系转换的实施。

经典图纸：变截面预应力连续刚构箱梁桥施工图范例桥梁全长：695.4m设计行车速度：80Km/h。

荷载等级：公路-Ⅰ级，无人群荷载。

桥宽：左右幅桥宽布置为0.5m 11m（行车道） 0.5m（防撞护栏）。

高程：黄海高程系统。

坐标：北京坐标系。

地震烈度：设计基本地震动加速度峰值A=0.05g，抗震设防烈度为6度。

桥面横坡：主桥单向横坡2%，引桥处在横坡变化段上。

单箱单室截面箱梁顶宽：12米底宽6.5米顶板悬臂长度：2.75米顶板悬臂端部厚：20cm 根部厚70cm。

全桥分五联，其中第二联为主桥，采用(70 130 70)m跨的变截面预应力混凝土连续刚构箱梁；两岸引桥采用预应力混凝土T梁，第一、三联为先简支后刚构（采用部分连续墩），第四、五联为先简支后连续。

主桥数量表、引桥数量表、地质纵断面图、桥型布置图箱梁标准横断面图、箱梁施工程序示意图箱梁截面标高、箱梁一般构造图箱梁纵向预应力钢束布置图箱梁纵向钢束竖弯平弯要素表箱梁纵向预应力钢束材料数量及引伸量计算表纵向钢束布置断面图20张箱梁纵向预应力钢束定位钢筋示意图箱梁锚下加强钢筋布置图箱梁横、竖向预应力钢束(筋)布置图箱梁横、竖向预应力钢束(筋)锚固大样图箱梁横、竖向预应力钢束(筋)数量表箱梁横、竖向预应力钢束(筋)定位钢筋示意图箱梁0号节段一般构造图、箱梁0号节段钢筋布置图箱梁1-16、1-16号节段钢筋布置图箱梁17号节段钢筋布置图、箱梁17号节段一般构造图箱梁17号节段钢筋布置图箱梁边、中跨合拢段外刚性支撑构造图箱梁边跨18号节段一般构造图箱梁18号节段钢筋布置图箱梁18号节段端横隔板钢筋布置图-gg箱梁18节段钢束加强、定位钢筋布置图箱梁齿板一般构造图、上齿板钢筋布置图箱梁下齿板钢筋布置图箱梁顶面现浇层钢筋布置图、箱梁施工预拱度图引桥30T梁平面布置图引桥30mT梁设伸缩缝端预留槽加厚部钢筋布置图(320)墩台基础控制点坐标表、4 5号主墩一般构造图4 5号主墩墩身钢筋布置图4 5号主墩墩身劲性骨架布置示意图4 5号主墩承台钢筋布置图4 5号主墩承台冷却管布置图4 5号主墩基桩钢筋布置图过渡墩、引桥墩一般构造图（不含15、16号墩）测设线引桥桥墩一般构造图（15，16号墩）过渡墩帽梁钢筋布置图过渡墩墩身钢筋布置图过渡墩墩身劲性骨架布置图引桥桥墩帽梁钢筋布置图（实心墩）引桥桥墩帽梁钢筋布置图（双柱墩）引桥双柱墩墩柱基桩钢筋布置图引桥双柱墩基桩钢筋布置图引桥双柱墩墩柱系梁钢筋布置图引桥双柱墩基桩系梁钢筋布置图引桥实心墩墩身钢筋布置图引桥实心墩、空心墩承台钢筋布置图引桥实心墩、空心墩承台冷却管布置图2引桥实心墩、墩心墩基桩钢筋布置图桥台承台钢筋图、桥台基桩钢筋图大桥支座垫石平面布置图D320型伸缩缝安装示意图、支座垫石钢筋布置图桩基础混凝土质量检测管构造图主桥盆式支座安装及构造示意图主桥箱梁检修楼梯布置图右幅桥0号桥台台帽、挡块钢筋布置图桥台台帽、背墙、挡块钢筋布置图桥台一般构造图、桥台耳墙钢筋布置图……468101214。

现浇预应力（钢筋）混凝土连续梁施工技术支（模）架法、悬臂浇筑法。

—、支（模）架法（一）支架法现浇预应力混凝土连续梁（1）支架的地基承载力应符合要求，必要时，应采取加强处理或其他措施。

（2）应有简便可行的落架拆模措施。

（3）各种支架和模板安装后，宜采取预压方法消除拼装间隙和地基沉降等非弹性变形。

（4）安装支架时，应根据梁体和支架的弹性、非弹性变形，设置预拱度。

（5）支架底部应有良好的排水措施，不得被水浸泡。

（6 ）浇筑混凝土时应采取防止支架不均匀沉降的措施。

（二）移动模架上浇筑预应力混凝土连续梁（1）模架长度必须满足施工要求。

（2）模架应利用专用设备组装，在施工时能确保质量和安全。

（3）浇筑分段工作缝，必须设在弯矩零点附近。

（4）箱梁内、外模板在滑动就位时，模板平面尺寸、高程、预拱度的误差必须控制在容许范围内。

（5）混凝土内预应力筋管道、钢筋、预埋件设置应符合规范规定和设计要求。

二、悬臂浇筑法悬臂浇筑的主要设备是一对能行走的挂篮。

挂篮在已经张拉锚固并与墩身连成整体的梁段上移动。

绑扎钢筋、立模、浇筑混凝土、施加预应力都在其上进行。

完成本段施工后，挂篮对称向前各移动一节段，进行下一梁段施工，循序渐进，直至悬臂梁段浇筑完成。

（一）挂篮设计与组装（1）挂篮结构主要设计参数应符合下列规定：1）挂篮质量与梁段混凝土的质量比值控制在0.3 ~ 0.5,特殊情况下不得超过0.7。

2）允许最大变形（包括吊带变形的总和）为20mm。

3）施工、行走时的抗倾覆安全系数不得小于2。

4）自锚固系统的安全系数不得小于2。

5 ）斜拉水平限位系统和上水平限位安全系数不得小于2。

（2）挂篮组装后，应全面检查安装质量，并应按设计荷载做载重试验，以消除非弹性变形。

（二）浇筑段落悬浇梁体一般应分四大部分浇筑：（1）墩顶梁段（0号块）。

（2 ）墩顶梁段（0号块）两侧对称悬浇梁段。

（3 ）边孔支架现浇梁段。

（4）主梁跨中合龙段。

（三）悬浇顺序及要求（1）顺序：1 ）在墩顶托架或膺架上浇筑0号段并实施墩梁临时固结。

4.2.2.8 连续梁及简支箱梁支架现浇法施工方法及工艺简支箱梁及连续梁支架现浇法施工工艺框图见下图。

连续梁及简支箱梁支架现浇法施工工艺框图4.2.2.8.1支架施工地基情况较好的位置，首先进行清表、平整、夯实，并做好两侧排水沟，然后在膺架支墩下浇注C20混凝土条形基础。

在既有混凝土公路位置搭设支架时，在支架支墩下浇注C20混凝土条形基础，混凝土条形基础高0.6～1.0m，上部预留门洞，并做好各种安全防护工作。

以防行车撞击危及支架安全。

对于跨越河道、鱼塘及其它软弱地基时，根据实际情况先采用钢管或挖孔桩基础和工字钢搭设平台，再在平台上搭设支架。

钢管采用振动锤打入适当深度。

支架搭设采用万能杆件或军用墩拼装支墩，上面架设军用梁或万能杆件及工字钢作为纵向承重梁。

支架搭设完成后，应按照设计及规范要求采用预压消除支架的非弹性变形，克服支架变形产生不利影响。

4.2.2.8.2模板安装、预压模板采用大块定型钢模，便于安装和拆卸。

模板在安装前应进行试拼装，并用油漆在模板外侧进行编号，支架采用活动企口拼接，以便于拆卸。

采用砂袋进行预压检测，用以消除膺架非弹性变形，逐步施工加荷载期间对测点每隔一定时间进行一次测量。

观测支架各部位的沉降量并做好记录，与原设置的支架沉降量核对，以便以后施工参考。

同时观测支架的强度和稳定性，对变形超过设计变形的要立即停止加载，查明原因后现继续施工。

加载预压时间按监理要求进行，一般为5～7天。

4.2.2.8.3钢筋及预应力筋安装钢筋按设计要求在现场钢筋加工厂集中下料弯制成型后，在梁部底模上绑扎成型。

预应力筋按设计图表的下料长度下料。

编束后用铁丝绑扎牢固。

箱梁预应力孔道采用波纹管定位钢筋控制线型，防止漏浆，定位钢筋的位置严格按设计坐标布置，保证孔道成型符合设计要求，混凝土作业时，注意避免扰动波纹管。

4.2.2.8.4混凝土施工立模、绑扎钢筋完成经监理工程师检查合格后，即可进行混凝土浇筑，混凝土由混凝土拌和站集中供应，混凝土通过施工便道由混凝土运输车运输，混凝土泵车泵送入模。

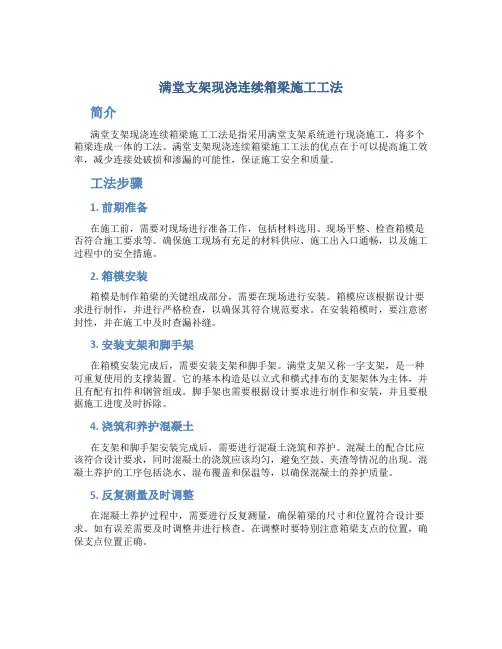

满堂支架现浇连续箱梁施工工法简介满堂支架现浇连续箱梁施工工法是指采用满堂支架系统进行现浇施工，将多个箱梁连成一体的工法。

满堂支架现浇连续箱梁施工工法的优点在于可以提高施工效率，减少连接处破损和渗漏的可能性，保证施工安全和质量。

工法步骤1. 前期准备在施工前，需要对现场进行准备工作，包括材料选用、现场平整、检查箱模是否符合施工要求等。

确保施工现场有充足的材料供应、施工出入口通畅，以及施工过程中的安全措施。

2. 箱模安装箱模是制作箱梁的关键组成部分，需要在现场进行安装。

箱模应该根据设计要求进行制作，并进行严格检查，以确保其符合规范要求。

在安装箱模时，要注意密封性，并在施工中及时查漏补缝。

3. 安装支架和脚手架在箱模安装完成后，需要安装支架和脚手架。

满堂支架又称一字支架，是一种可重复使用的支撑装置。

它的基本构造是以立式和横式排布的支架架体为主体，并且有配有扣件和钢管组成。

脚手架也需要根据设计要求进行制作和安装，并且要根据施工进度及时拆除。

4. 浇筑和养护混凝土在支架和脚手架安装完成后，需要进行混凝土浇筑和养护。

混凝土的配合比应该符合设计要求，同时混凝土的浇筑应该均匀，避免空鼓、夹渣等情况的出现。

混凝土养护的工序包括浇水、湿布覆盖和保温等，以确保混凝土的养护质量。

5. 反复测量及时调整在混凝土养护过程中，需要进行反复测量，确保箱梁的尺寸和位置符合设计要求。

如有误差需要及时调整并进行核查。

在调整时要特别注意箱梁支点的位置，确保支点位置正确。

6. 拆除箱模和支架在混凝土养护完成后，需要拆除箱模和支架。

箱模拆除需要进行有序的拆解，避免对混凝土产生影响。

支架拆除则需要根据拆除顺序进行，以确保支撑系统能够平稳地下降。

工法应用满堂支架现浇连续箱梁施工工法广泛应用于桥梁、隧道、水库、地下车库等工程中。

采用这种工法施工可以提高施工效率，减少连接处开裂或渗漏的可能性，提高施工质量和安全性。

满堂支架现浇连续箱梁施工工法是在施工逐步标准化的背景下逐渐发展起来的。
