全自动冷压端子机安全操作规程全自动冷压端子机是一种用于电器接线的设备,用于冷压接线、端子固定和导线切断等工作。
为了确保操作人员的安全,以下是全自动冷压端子机的安全操作规程。
一、操作前的准备工作1. 操作人员必须经过专业培训,并掌握相关安全知识。
2. 确保设备底座平稳,放置在干燥、通风的场所。
3. 检查设备的电源线是否接地良好,插头是否损坏。
4. 检查设备的开关、按钮、传感器和防护装置是否正常运转。
5. 确保设备周围没有杂物和障碍物。
二、设备的操作1. 在操作前,需穿戴好工作服、劳动防护鞋等个人防护装备。
2. 确保设备已经断电,并在关机状态下操作。
3. 操作人员应站在设备的合适位置,不得过近或过远。
4. 按照设备说明书上的要求使用适当的模具。
5. 确保导线切断装置完好且锋利,定期检查并更换刀片。
6. 操作人员应定期清洁设备内部和模具,排除附着物和灰尘。
三、操作时的注意事项1. 不得随意触摸设备的移动部件和运转部件,特别是不得将手伸入模具区域。
2. 使用设备时,不得穿戴宽松的衣物或在设备周围晃动。
3. 操作人员不得离开设备工作区域,必要时须停机后方可离开工作台。
4. 管理人员在设备周围设置警示标志和警示线,防止非操作人员靠近设备。
5. 不得向设备内投入金属、塑料等易导电或易起火的物品。
6. 定期对设备进行维护,保持设备的正常运行状态。
7. 严禁非专业人员擅自拆卸、修理设备。
四、停机时的注意事项1. 停机前,应先切断电源,确保设备处于断电状态。
2. 清理设备内部的导线碎片和废料,保持设备干净整洁。
3. 锁好设备,并确保设备开关处于关闭状态。
4. 将设备周围的物品归位整理,确保设备周围清晰无障碍。
以上规程是全自动冷压端子机操作的基本安全规范,操作人员必须严格遵守。
同时,在操作过程中,如果发现设备出现异常或存在安全隐患,应立即停机并向相关人员报告。
只有经过规范的操作和持续的维护,才能确保设备的安全运行,并提高工作效率。
1超静音端子机使用前注意事项NOTED BEFORE USE1:要设置在平稳没有振动的地面或机面,要有充分的散热空间。
To set the ground without vibration, there should be sufficient heat dissipation space.2:基本电源为220V交流电,要使用和机器一起提供的专用电源插座。
并且使用合格和符合用电要求的插座板。
The power supply is 220V AC, and use the special power socket provided with the machine. And use qualified and meet the electrical requirements of the socket board.3:要使用专用安全合格的插座板,请确认适当的作业温度(0~~40摄氏度)。
安全温度的电压。
To use a special safe socket plate, please confirm the appropriate operating temperature (0~~ 40℃). The voltage of the safe temperature.4:长时间不用机器,一定要拔掉电源线的插头,并用防护用具将机器盖好保养等等。
Do not use the machine for a long time. Be sure to unplug the power cord and cover the machine with protective equipment. 5:不要把机器放在温度较高的地方,或者光线直射的地方。
Do not make the machine in a place with high temperature or direct light.6:请勿改造机械,改造控制电路等,会引起滑块落下两次误动作!Do not modify the machine, the control circuit, and so on, will cause the slider to fall two missteps.7:请勿拆下安全装置或者及改变安装位置。
由衷地感謝您購買日本サンケン(S A N K E N )牌32位元R I S C 架構、具有V /F 控制模式與Se n s o r l e s s �或稱速度推算式、無速度傳感式�向量控制模式可供選擇的S A M C O -v m 05系列雙重額定、高性能、靜音型汎用變頻器。
裝設這部變頻器之後�您的三相感應馬達立刻具有無段變速的機能。
由於32位元R I S C 演算速度快、程式容量大�因此具備多機能、操作容易的特點。
為了讓您充分地享用這部變頻器的特性與機能�務必詳閱這本操作說明書。
當您使用中發現任何疑難時�請立刻就近向士林電機的F A 產品經銷商洽詢�或撥電話�03�597-0921轉231~233通知士林電機自動化營業部營業三課�我們的專業人員隨時都等待著為您做熱誠地服務。
在此我們再度深切地期望您永遠愛顧 的優良產品。

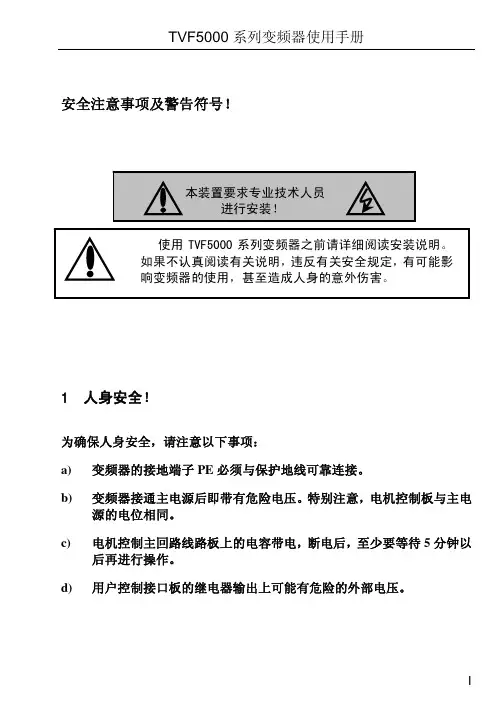

台灣總代理�士林電機廠股份有限公司安全通告●為了要預先防範您以及第三者因採用本產品而導致對人體危害或財產損失�因此在這本操作說明書上明確地登載著各種警告與禁制事項�請務必遵守。
使用本產品以前請務必詳閱這本操作說明書�並請依照正確的方式使用。
●這本操作說明書務必放置在設備、機台的旁邊或是便於取閱的地方�以便使用者查閱。
●對於安全注意事項等級�在說明書內分為「危險」、「注意」兩級。
操作人員如果不理會而誤操作時�可能會造成人體傷害或對財物造成損失的事項。
注意操作人員如果不理會而誤操作時�可能會對人體造成傷亡事件的事項。
危險※還有�即使是「注意」所記載內容都是屬於必需遵守的重要事項�不予理會時亦可能會引發不可臆測的後果。
標誌之後所敘述的是具體的強制內容。
強制�不可不為�標誌標誌之後所敘述的是具體的禁止內容。
禁止�不可為�標誌標誌之後所敘述的是具體的注意內容。
注意標誌標誌之後所敘述的是具體的危險內容。
危險標誌標誌解說安全注意事項1.請採用3-2-(1)所指定的螺絲�將變頻器牢牢地固定在平整的水泥或金屬板類的牆面上�並加以適當地屏蔽。
实用文档全自动单头扭线端子机(通用型 )使用说明书安全声明感谢您购买我们的产品全自动单头扭线端子机。
请您务必仔细阅读本说明书,并在完全理解其内容的基础上使用本设备。
为操作人员的安全着想,设备在设计阶段就充分考虑了安全方面的问题。
但是为了确保安全,下面所列的条款均为当进行安装、操作、检查、调整时,务必要遵守的事项,请加以注意:1. 接入电源必须进行可靠接地。
否则,万一发生因电气故障,可避免触电等对操作人员的伤害,将损失控制在最小限度。
2. 机箱罩是为了安全而安装的,所以在机箱罩没有可靠锁紧或移开的情况下不得开动设备。
因维修等原因需要取下机箱罩时,必须先断开电源、气源后,才能进行维修等作业。
3. 机械正在自动运转时,请勿将手等放到活动的部位或端子机模具之间。
有必要时,应先停止设备运转,断开电源、或拔下电源插头后才可进行。
不遵守以上原则而接触机械,有可能会引起意外的事故。
4. 由两个以上的人进行维修、保养时一定要一边互相招呼确认安全,一边进行操做。
5. 为了更换(电线、端子、端子机模具等)或清扫等,需要把手进入主机机体作业时,必须断开电源、气源后方可进行。
6. 发生了打掉端子的情况时,必须断开端子机的电源,用小镊子等工具作业。
绝对不能把手直接伸插入端子机内拿取。
7. 可编程控制器、传感器、驱动器等电气组件不要随意触动,否则可能会导致设备失去控制从而引起事故。
如有其它要求,请按本说明书封面所示联系方式与我们尽快取得联系。
概要介绍我司是国内专业从事电线末端加工设备的研发、生产、销售于一体的高科技企业。
本机吸收和借鉴了德国同行在电线末端加工设备方面的前沿技术,采用进口可编程控制系统及高精密步进电机、模块化的软件设计,保证了各个工作模块的有机联接,集进线、裁线、剥皮、端子压着、扭线(可选件)为一体,整套工序一次完成。
特点说明:4500PCS/H。
采用静音电子离合端子机.5.7英寸触摸屏,更加直观.数字化,图形化控制介面.送线机构改善,超低噪音.减少电磁阀的使用采用目前最先进的欧式端子机,机体结构精巧,市场上通用的OTP/2000 型等横、直送料模具均可适用,不改变现有的端子机操作方式,方便易用。
端子机操作说明书
生效日期
2014-02-28 编 号 SOP-EN-1648
版本/次
A/1
核准: 审核: 制定:梁恩超2014.2.25 1、目的:
为正确指导员工操作,提高工作效率,加强产品品质,规范现场管理。
2、范围:
生产车间的全体管理干部及操作员。
3、定义:
3.1 无
4、职责:
4.1课长:对设备的日常维护监督。
4.2组长:对设备的日常点检确认。
4.3 技术员/作业员:对设备的日常操作/维护和点检。
5、操作技方法:
5.1开机(ON/OFF );
5.2铆压端子前应由工务人员对刀具进行调整,并由品管人员依“端子压着表”确认端子
高、宽度和磅力,确认OK 后方可开始作业。
5.3右手拇指和食指拿着待铆端子的线材放入端子刀座上,左手食指按住线材使其定位,
脚踩脚踏板开关进行铆压;
5.4铆压端子时手不可离刀片太近,以免刀片打伤手;
5.5操作人员离开应随时关机,以免发生误动作;
5.6铆压时若送料不到位时(端子未送到下刀口之正上方),应松开料爪之螺丝进行适当
调整,以避免刀片折断;
5.7每2H 用气枪将端子碎屑吹干净,以免损坏刀片;
6. 注意事项:
6.1.调试机台非必要情况下,要关闭动力装置或者电源。
6.2.严禁两人同时操作。
6.3.必须取得上岗证裁可以作业。
全自动端子机操作说明书全自动端子机操作说明书,全自动端子机操作教程,全自动端子机操作范例一、作业步骤1、打开端子机电源开关,电源指示灯亮的时候才开始使用。
2、留意机器内外部有无明显异响,若有暂停作业千万要停机,请机修人员判定是否需要维修。
3、认真选刀装刀:由指定人员操作,装刀之前必须进行手工比对所选刀片是否配套,对比无误后方可装刀, 装刀完成后,必须使用手摇测试,首先关闭端子机电源,按下调摸钮,使用专用板手摇动主从动轮,使端子机冲压行程至最大,如手摇不动,则考虑是否压力过大或其他问题,检查调试至0K作业前需对各锁紧螺丝做相应检查并确认无松动。
4、注意装料:装上需要打的端子,使用内六角板手调节进料压板,使端子可以轻松通过,目测送料位置是否适宜,若不行,进行调节,使用内六角板手松开送料器锁紧螺丝,拧动调节缧杆进行调节,直至最佳状态,然后锁紧送料器锁紧螺丝,开始作业。
5、测试拉力:调机0K后,取废料线材试打,进行拉力测试,主要参照值见《拉力测试对照表》具体操作方法如下,按下拉力测试归零键调至归零,将需测的端子线材夹好,进行测试,若所测拉力不在标准范围内,请机修人员重新调节,直到达到标准值为止。
6、试产10PCS送IPQC进行首件确认,检验0K方可进行批量生产,生产过程中操作员必须自检所打端子是否有包胶,吊颈等不良,并每隔 1 小时进行一次端子拉力测试。
7、生产完成后整理好良品、废次品,并清理干净机台周边的环境卫生。
二、保养与维护1、日常保养:①端子机冲压导向轨必须1 小时加一次机油润滑加油孔在端子机顶部,每次加油以2-3 滴为宜不要过多。
②作业人员每天必须清洁机器,除去机器表面的灰尘和杂物以及多余的油污③端子机主速轴承必须每周加黄油,具体操作方法如下:打开端子机后盖T拆掉从动皮带轮卡簧T拆掉皮带轮T打黄油(均匀涂于高速轴承表面复原(注:拆卸皮带轮过程中,应注意轴承滚珠遗失)2、二级保养:端子机使用3-6 个月后,需检查各部件(耗损件)是否需要更换如皮带,各部件弹簧是否弹性减弱需要更换。
全自动单头扭线端子机(通用型)使用说明书安全声明感谢您购买我们的产品全自动单头扭线端子机。
请您务必仔细阅读本说明书,并在完全理解其内容的基础上使用本设备。
为操作人员的安全着想,设备在设计阶段就充分考虑了安全方面的问题。
但是为了确保安全,下面所列的条款均为当进行安装、操作、检查、调整时,务必要遵守的事项,请加以注意:1. 接入电源必须进行可靠接地。
否则,万一发生因电气故障,可避免触电等对操作人员的伤害,将损失控制在最小限度。
2. 机箱罩是为了安全而安装的,所以在机箱罩没有可靠锁紧或移开的情况下不得开动设备。
因维修等原因需要取下机箱罩时,必须先断开电源、气源后,才能进行维修等作业。
3. 机械正在自动运转时,请勿将手等放到活动的部位或端子机模具之间。
有必要时,应先停止设备运转,断开电源、或拔下电源插头后才可进行。
不遵守以上原则而接触机械,有可能会引起意外的事故。
4. 由两个以上的人进行维修、保养时一定要一边互相招呼确认安全,一边进行操做。
5. 为了更换(电线、端子、端子机模具等)或清扫等,需要把手进入主机机体作业时,必须断开电源、气源后方可进行。
6. 发生了打掉端子的情况时,必须断开端子机的电源,用小镊子等工具作业。
绝对不能把手直接伸插入端子机内拿取。
7. 可编程控制器、传感器、驱动器等电气组件不要随意触动,否则可能会导致设备失去控制从而引起事故。
如有其它要求,请按本说明书封面所示联系方式与我们尽快取得联系。
概要介绍我司是国内专业从事电线末端加工设备的研发、生产、销售于一体的高科技企业。
本机吸收和借鉴了德国同行在电线末端加工设备方面的前沿技术,采用进口可编程控制系统及高精密步进电机、模块化的软件设计,保证了各个工作模块的有机联接,集进线、裁线、剥皮、端子压着、扭线(可选件)为一体,整套工序一次完成。
特点说明:4500PCS/H。
采用静音电子离合端子机.5.7英寸触摸屏,更加直观.数字化,图形化控制介面.送线机构改善,超低噪音.减少电磁阀的使用采用目前最先进的欧式端子机,机体结构精巧,市场上通用的OTP/2000 型等横、直送料模具均可适用,不改变现有的端子机操作方式,方便易用。
1超静音端子机使用前注意事项NOTED BEFORE USE1:要设置在平稳没有振动的地面或机面,要有充分的散热空间。
To set the ground without vibration, there should be sufficient heat dissipation space.2:基本电源为220V交流电,要使用和机器一起提供的专用电源插座。
并且使用合格和符合用电要求的插座板。
The power supply is 220V AC, and use the special power socket provided with the machine. And use qualified and meet the electrical requirements of the socket board.3:要使用专用安全合格的插座板,请确认适当的作业温度(0~~40摄氏度)。
安全温度的电压。
To use a special safe socket plate, please confirm the appropriate operating temperature (0~~ 40℃). The voltage of the safe temperature.4:长时间不用机器,一定要拔掉电源线的插头,并用防护用具将机器盖好保养等等。
Do not use the machine for a long time. Be sure to unplug the power cord and cover the machine with protective equipment. 5:不要把机器放在温度较高的地方,或者光线直射的地方。
Do not make the machine in a place with high temperature or direct light.6:请勿改造机械,改造控制电路等,会引起滑块落下两次误动作!Do not modify the machine, the control circuit, and so on, will cause the slider to fall two missteps.7:请勿拆下安全装置或者及改变安装位置。
全自动端子压制机的使用说明全自动数控端子机系列全自动单头绞线端子机(通用型)声明安全,感谢您购买我们的产品全自动单头绞线端子机。
请仔细阅读本手册,并在充分理解其内容的基础上使用本设备。
为了操作人员的安全,在设备的设计阶段充分考虑了安全问题。
然而,为了确保安全,以下条款是在安装、操作、检查和调整期间必须遵守的所有事项。
请注意它们:1.电源必须可靠接地。
否则,在电气故障的情况下,可以避免由电击等引起的对操作者的伤害,并且可以将损失保持在最小。
2.安装机箱盖是出于安全考虑,因此在没有可靠锁定或拆卸机箱盖的情况下,不得启动设备。
当由于维护和其他原因需要拆除机箱盖时,必须先断开电源和空气供应,然后才能进行维护和其他操作。
3.当机器自动运转时,请不要把手等放在地上。
在可移动部件或终端机器模具之间。
必要时,停止设备运行,断开电源或拔下电源插头,然后再继续。
不遵循上述原则接触机器可能会导致事故。
4.当两个或两个以上的人进行维修和保养时,他们必须互相问候,以确认演习时的安全。
5.为了更换(电线、端子、端子加工模具等。
)或清理,当手柄需要进入主机体进行操作时,必须先断开电源和空气供应,然后再继续操作。
6.当终端被切断时,必须切断终端机的电源,并且必须使用镊子等工具进行操作。
千万不要直接把手插入终端机拿走。
7.不要触摸电气部件,如可编程控制器、传感器、驱动器等。
随意,否则,设备可能失去控制并导致事故。
如果您有任何其他要求,请根据本手册封面上显示的联系信息尽快联系我们。
简介我公司是一家专业从事线材端部加工设备研发、生产和销售的高科技企业。
该机器吸收并借鉴了德国同行在线端加工设备方面的领先技术。
采用进口可编程控制系统、高精度步进电机和模块化软件设计,保证各工作模块的有机连接。
它集送丝、线切割、剥线、压端子和绞线(可选部件)于一体,整个过程一次完成。
特性描述: 4500个/小时。
使用静音电子离合器终端机。
5.7英寸触摸屏,更直观。
全自动单头扭线端子机(通用型 )使用说明书安全声明感谢您购买我们的产品全自动单头扭线端子机。
请您务必仔细阅读本说明书,并在完全理解其内容的基础上使用本设备。
为操作人员的安全着想,设备在设计阶段就充分考虑了安全方面的问题。
但是为了确保安全,下面所列的条款均为当进行安装、操作、检查、调整时,务必要遵守的事项,请加以注意:1. 接入电源必须进行可靠接地。
否则,万一发生因电气故障,可避免触电等对操作人员的伤害,将损失控制在最小限度。
2. 机箱罩是为了安全而安装的,所以在机箱罩没有可靠锁紧或移开的情况下不得开动设备。
因维修等原因需要取下机箱罩时,必须先断开电源、气源后,才能进行维修等作业。
3. 机械正在自动运转时,请勿将手等放到活动的部位或端子机模具之间。
有必要时,应先停止设备运转,断开电源、或拔下电源插头后才可进行。
不遵守以上原则而接触机械,有可能会引起意外的事故。
4. 由两个以上的人进行维修、保养时一定要一边互相招呼确认安全,一边进行操做。
5. 为了更换(电线、端子、端子机模具等)或清扫等,需要把手进入主机机体作业时,必须断开电源、气源后方可进行。
6. 发生了打掉端子的情况时,必须断开端子机的电源,用小镊子等工具作业。
绝对不能把手直接伸插入端子机内拿取。
7. 可编程控制器、传感器、驱动器等电气组件不要随意触动,否则可能会导致设备失去控制从而引起事故。
如有其它要求,请按本说明书封面所示联系方式与我们尽快取得联系。
概要介绍我司是国内专业从事电线末端加工设备的研发、生产、销售于一体的高科技企业。
本机吸收和借鉴了德国同行在电线末端加工设备方面的前沿技术,采用进口可编程控制系统及高精密步进电机、模块化的软件设计,保证了各个工作模块的有机联接,集进线、裁线、剥皮、端子压着、扭线(可选件)为一体,整套工序一次完成。
特点说明:4500PCS/H。
采用静音电子离合端子机.5.7英寸触摸屏,更加直观.数字化,图形化控制介面.送线机构改善,超低噪音.减少电磁阀的使用采用目前最先进的欧式端子机,机体结构精巧,市场上通用的OTP/2000 型等横、直送料模具均可适用,不改变现有的端子机操作方式,方便易用。
VT-005端子机变频器(全自动)说明书1、主板接线图:2、面板示意图自动模式设置模式3、操作说明3.1、自动状态LED灯绿色;3.2、手动状态LED灯红色,外接端口的开关均无效,仅面板按键有效;3.3、启动/停止当【启动停止】两个端子短接,变频器运行,当【启动停止】两个端子松开短接,变频器停止;3.4、调模按下【S1】,机器处于手动状态,LED灯红色,按【S5】进行正向调模,按【S2】进行反向调模;调模完毕,按【S1】把机器变成自动状态;3.5、参数设置按【S1】,机器处于手动状态,再按【S3】进入参数设置,按【S5】和【S2】上下选择参数,当选择好要设置的参数的时候,按一下【S3】,右边的最后一个数码管闪动,再按一下,右边第二个数码管闪动,当按【S3】超过4次,就自动保存数据;当右边的4位数码管任意一个闪动,按【S5】进行加操作,按【S2】进行减操作;返回操作:当你不想保存数据的时候,按【S6】就返回;设置好参数后,按【S1】把机器设置成自动状态。
4、参数说明P1:运行频率,参数范围5-80Hz,,默认值为:50Hz;P2:点动频率,参数范围5-80Hz,,默认值为:6Hz;P3:加速度,默认值为1;P4:减速度,默认值为1;P5:运转超时,默认值为5;P6:计数限制数;默认值为0000;P7:计数限制;默认值为0,如果设置为1,就进行计数限制操作;P8:恢复出厂设置,默认值是0,如果设置成1,保存就进行恢复出厂设置操作;P9:载波频率,默认值是6000,参数范围4000-9999;5、错误代码E0:电源关闭;E1:主板和面板通信错误;E2:电流保护;E3:电压保护;E4:短路保护;E5:温度保护;E6:传感器出错。
VT-005端子机变频器(全自动)说明书
1、主板接线图:
2、面板示意图
自动模式设置模式
3、操作说明
3.1、自动状态
LED灯绿色;
3.2、手动状态
LED灯红色,外接端口的开关均无效,仅面板按键有效;
3.3、启动/停止
当【启动停止】两个端子短接,变频器运行,当【启动停止】两个端子松开短接,变频器停止;
3.4、调模
按下【S1】,机器处于手动状态,LED灯红色,按【S5】进行正向调模,按【S2】进行反向调模;调模完毕,
按【S1】把机器变成自动状态;
3.5、参数设置
按【S1】,机器处于手动状态,再按【S3】进入参数设置,按【S5】和【S2】上下选择参数,当选择好要设置的参数的时候,按一下【S3】,右边的最后一个数码管闪动,再按一下,右边第二个数码管闪动,当按【S3】超过4次,就自动保存数据;
当右边的4位数码管任意一个闪动,按【S5】进行加操作,按【S2】进行减操作;
返回操作:当你不想保存数据的时候,按【S6】就返回;
设置好参数后,按【S1】把机器设置成自动状态。
4、参数说明
P1:运行频率,参数范围5-80Hz,,默认值为:50Hz;
P2:点动频率,参数范围5-80Hz,,默认值为:6Hz;
P3:加速度,默认值为1;
P4:减速度,默认值为1;
P5:运转超时,默认值为5;
P6:计数限制数;默认值为0000;
P7:计数限制;默认值为0,如果设置为1,就进行计数限制操作;
P8:恢复出厂设置,默认值是0,如果设置成1,保存就进行恢复出厂设置操作;
P9:载波频率,默认值是6000,参数范围4000-9999;
5、错误代码
E0:电源关闭;E1:主板和面板通信错误;
E2:电流保护;E3:电压保护;E4:短路保护;E5:温度保护;E6:传感器出错。
