皮带机电气部分使用说明

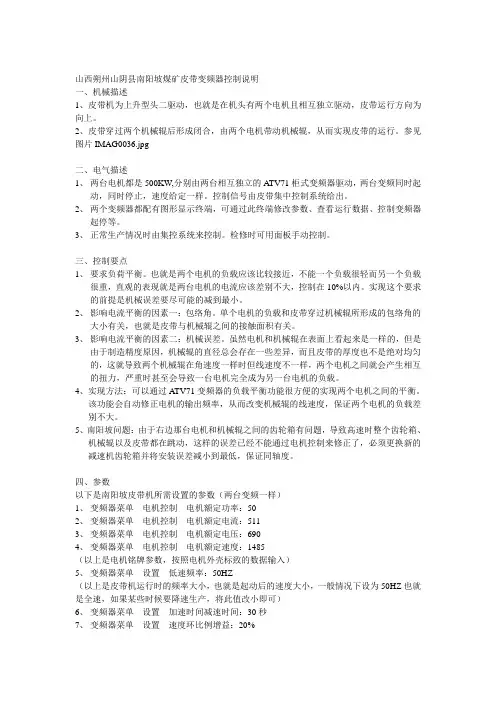

山西朔州山阴县南阳坡煤矿皮带变频器控制说明一、机械描述1、皮带机为上升型头二驱动，也就是在机头有两个电机且相互独立驱动，皮带运行方向为向上。

2、皮带穿过两个机械辊后形成闭合，由两个电机带动机械辊，从而实现皮带的运行。

参见图片IMAG0036.jpg二、电气描述1、两台电机都是500KW,分别由两台相互独立的A TV71柜式变频器驱动，两台变频同时起动，同时停止，速度给定一样。

控制信号由皮带集中控制系统给出。

2、两个变频器都配有图形显示终端，可通过此终端修改参数、查看运行数据、控制变频器起停等。

3、正常生产情况时由集控系统来控制。

检修时可用面板手动控制。

三、控制要点1、要求负荷平衡。

也就是两个电机的负载应该比较接近，不能一个负载很轻而另一个负载很重，直观的表现就是两台电机的电流应该差别不大，控制在10%以内。

实现这个要求的前提是机械误差要尽可能的减到最小。

2、影响电流平衡的因素一：包络角。

单个电机的负载和皮带穿过机械辊所形成的包络角的大小有关，也就是皮带与机械辊之间的接触面积有关。

3、影响电流平衡的因素二：机械误差。

虽然电机和机械辊在表面上看起来是一样的，但是由于制造精度原因，机械辊的直径总会存在一些差异，而且皮带的厚度也不是绝对均匀的，这就导致两个机械辊在角速度一样时但线速度不一样，两个电机之间就会产生相互的扭力，严重时甚至会导致一台电机完全成为另一台电机的负载。

4、实现方法：可以通过A TV71变频器的负载平衡功能很方便的实现两个电机之间的平衡。

该功能会自动修正电机的输出频率，从而改变机械辊的线速度，保证两个电机的负载差别不大。

5、南阳坡问题：由于右边那台电机和机械辊之间的齿轮箱有问题，导致高速时整个齿轮箱、机械辊以及皮带都在跳动，这样的误差已经不能通过电机控制来修正了，必须更换新的减速机齿轮箱并将安装误差减小到最低，保证同轴度。

四、参数以下是南阳坡皮带机所需设置的参数（两台变频一样）1、变频器菜单---电机控制---电机额定功率：502、变频器菜单---电机控制---电机额定电流：5113、变频器菜单---电机控制---电机额定电压：6904、变频器菜单---电机控制---电机额定速度：1485（以上是电机铭牌参数，按照电机外壳标致的数据输入）5、变频器菜单---设置---低速频率：50HZ（以上是皮带机运行时的频率大小，也就是起动后的速度大小，一般情况下设为50HZ也就是全速，如果某些时候要降速生产，将此值改小即可）6、变频器菜单---设置---加速时间减速时间：30秒7、变频器菜单---设置---速度环比例增益：20%8、变频器菜单---设置---速度环时间常数：200%（以上是为了减小起动电流，并避免由于皮带上煤块分布不均匀导致的速度波动）9、变频器菜单---命令---给定1通道：端子排（以上是变频器控制命令的来源，也就是通过什么要控制变频的起停，选“端子排”是集控系统控制，选“图形终端”是面板手动控制）10、变频器菜单---电机控制---负载平衡：YES（打开负载平衡功能）11、变频器菜单---电机控制---负载修正：1HZ（自动修正的频率，当电机电流过大则增大该值，若电机电流过小则减小该值，总会找到一个适合于该机械的适当的修正值）12、变频器菜单---电机控制---负载修正频率下限：0.5HZ（只有电机速度超过0.5HZ时才开始校正，低于0.5HZ是不会校正的，这是为了防止非常低的速度运行时，校正会导致电机停止）13、变频器菜单---电机控制---负载修正频率上限：1HZ（当电机速度在1HZ以上时，才用最大修正量）14、变频器菜单---电机控制---转矩偏置：5%（当电机输出转矩在5%以上才会进行校正，5%以下是不会校正的，这也是为了防止低速轻载时校正会导致电机停止）以上是需要用到的参数表，除了第11项负载修正需要在更换了新的减速机后调整外，其他都不需要修改了。

皮带机操作规程
《皮带机操作规程》
一、设备检查
1. 每次操作前，检查皮带机的外观，确认设备没有损坏或有异常现象；
2. 检查皮带机的电气连接是否牢固，电源开关是否正常；
3. 检查传动部件和轴承的润滑情况，保证设备正常运转。

二、开机操作
1. 按照正确的启动顺序开机，首先打开电源开关，然后启动主机；
2. 确保设备正常运转后，慢慢加速，避免因突然启动引起的过载。

三、操作注意事项
1. 在操作过程中，严禁将手、工具或其他物品伸入皮带机内部；
2. 在清理机器内部时，必须先切断电源并等待设备完全停止；
3. 对设备进行维修和保养时，必须按照相关规定进行，禁止违规操作。

四、停机操作
1. 停机前应先将传送物料完全清空，避免在下次启动时对设备造成不必要的负荷；
2. 确保设备正常停止后，关闭电源开关，并对设备进行相关的保养和清洁。

五、安全注意事项
1. 操作者必须穿戴符合规定的劳动防护用品，严禁穿着宽松衣物或长发操作皮带机；
2. 禁止在设备正常运行时进行维修、保养或清理操作，必须先停机并切断电源。

以上就是关于《皮带机操作规程》的相关内容，希望操作人员能严格遵守，确保设备安全运行。

DTL120/200/2×315S DTL80/40/2×355SDTL100/100/2×220S DTL80/35/2×110DTL100/63/2×355S DTL80/35/2×75SDTL100/63/2×90 DTL80/30/30 带式输送机使 用 维 护 说 明 书 （执行标准 MT820—2006）原平市千峰起重运输机械有限公司二○一○年七月目录一、 概述 (2)二、 型号编制及含义说明 (2)三、 技术参数 (3)四、 产品特点 (3)五、 工作原理和结构特点 (4)六、 安装与调试 (5)七、 使用和操作 (7)八、 维护与修理 (8)九、 警示语 (9)十、 润滑表及易损件表 (9)十一、附图 (11)带式输送机使用维护说明书一、概述带式输送机，利用螺栓与巷道地面紧固的连接在一起。

具有结构简便、易于安装、运行可靠等优点,主要是用于煤矿主巷道运输。

工作条件：1.1输送物料为散状的不规则形状煤或矸石。

1.2工作环境空气成分符合《煤矿安全规程》（2006年）中第一百条的规定。

1.3工作环境允许存在淋水现象。

1.4输送机零部件能适应在搬运和安装过程中出现的正常碰撞情况。

1.5使用环境温度-10℃ - +40℃2、执行标准： MT820-2006《 煤矿用带式输送机技术条件》二、型号编制及含义说明上运功率（kW）输送量×10（t/h）带宽（cm）钢架落地通用带式输送机三、技术参数产品名称及型号DTL120/200/2×315S DTL100/100/2×220S DTL100/63/2×355S DTL100/63/2×90 带宽(mm) 1200 1000 1000 1000输送量(t/h) 900 1000 630 630输送长度(m)373 600 600 1000 胶带速度(m/s)2.0 1.9 1.9 1.9倾角(°) 22 18 18 18阻燃输送带规格ST/T1600 ST/S1250 ST/S1250 ST/S1250传动滚筒直径(mm)φ800 φ630 φ630 φ630改向滚筒直径(mm)φ800/φ630/φ400 φ320/φ630/φ400 φ320/φ630/φ400 φ320/φ630/φ400 托辊直径(mm)φ108 φ108 φ108 φ108上托辊间距(m) 1.2下托辊间距(m) 3减速器型号 ZSY500 DCY400 YB2-355S2-12、14、16（380/660）JS110减速器速比 40 31.5 31.5 31.5电机型号 YB2-355M2-4（380/660）YBS-110 YBSS-355 YBS-90电机功率(kW)2×315 110 355 90 电机电压 380/660V偶合器型号 YOXD650 YOXD500 YOXD500 YOXD500 拉紧行程 2500全机总重(kg)100826.7 66132 66132 66132产品名称及型号DTL80/40/2×355S DTL80/35/2×110 DTL80/35/2×75S DTL80/30/30带宽(mm) 800 800 800 800输送量(t/h) 400 350 350 300输送长度(m)786 786 786 786 胶带速度(m/s)2.0 1.8 1.8 1.8倾角(°) 22 18 18 20阻燃输送带规格ST/S1250 ST/S1250 ST/S1250 ST/S1250传动滚筒直径(mm)φ630 φ630 φ630 φ630改向滚筒直径(mm)φ630/φ500/φ400 φ630/φ500/φ400 φ630/φ500/φ400 φ630/φ500/φ400 托辊直径(mm)φ89 φ89 φ89 φ89上托辊间距(m) 1.2下托辊间距(m) 3减速器型号 DCY560 DCY400 DCY400 JS30减速器速比 31.5 31.5 31.5 18.499电机型号 YB2-355S2-12、14、16（380/660）YBS-110 YBS-90 YBS-30电机功率(kW)355 110 90 30电机电压 380/660V偶合器型号 YOXD500 YOXD500 YOXD500 YOXD500 拉紧行程 2500全机总重(kg)65400 65400 65400 65400四、产品特点：1、整机固定在巷道底板上，机身采用螺栓连接的落地结构。

皮带输送机操作规程一、设备的基础信息。

操作规程使用于XXX公司一工厂乙炔分厂大倾角输送带，输送带生产厂家为河南希迈，型号DJⅡ800。

生产能力：3-20m3／h 电机功率：55KW。

二、设备结构示意。

三、设备工作原理大倾角带式输送机主要用于散装物料的大倾角连续输送，采用具有波状挡边和横隔板的输送带，输送倾角为0-90度(70度以下最好)本系列产品广泛用于电石渣、粮食、建材、化工、水电、农业、港口和冶金等行业部门。

在环境温度为-19度 --+40范围内输送堆积密度为0.5-2.5T的各种散装物料。

对于有特殊要求的物料，如耐高温或具有酸碱性、油类物质的物料，可根据需要采用相应材料特殊设计。

具有通用带式输送机水平或小倾角输送可靠性高，节能和提升物料可靠经济的优点。

四、设备开车前的准备。

1、电机及线路是否正常。

2、机械地脚螺栓是否松动；润滑油量是否正常。

3、皮带机的安全防护装置是否完备好用。

皮带机的安全防护装置即：开机警示铃、急停开关、头尾轮安全罩及联轴器防护罩等。

4、皮带机上是否有人和其它杂物，机旁是否有修理人员作业等。

五、设备开车步骤1、经检查确认无问题时才能发出开机指令。

2、操作工在接到开机指令后，要确认皮带机上无人和其他杂物后，开启皮带机。

特别注意：任何人在未接到开机指令前不得擅自开机。

3、开机顺序：多条皮带串联时，开机顺序为从缷料端至上料端依次开启。

4、开动以后，先空料运行3～5 分钟，经检查各部分正常后，才可以上料带负荷运行。

5、往皮带机上加料一定要均匀，防止加料过多，压停皮带，影响机械安全运转。

六、设备停车步骤1、停机时要首先停止给料，待皮带机上的物料全部卸完后，才能发出停机指令。

2、多条皮带串联时，停机顺序为从上料端至卸料端依次停机。

3、停机后在检查机械各部的同时，必须做好清洁工作，并认真填写台班运行记录，把当班的情况给下班交待清楚。

七、设备可能出现的故障1、皮带机运行以后，操作人员必须集中思想坚守岗位，看管皮带的人员要经常沿线巡视，发现问题及时汇报或排除。

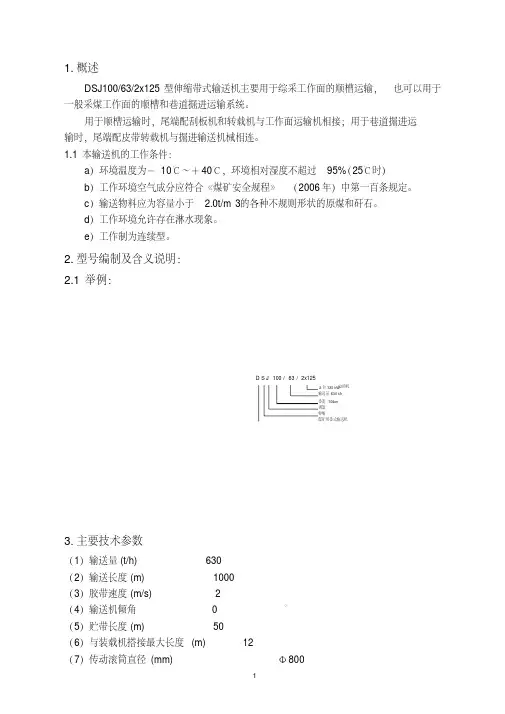

使用说明书（执行标准MT820-2006、MT/T901-2000）产品名称:带式输送机产品型号: DSJ / /目录1、概述 (1)2、使用环境及工作条件 (1)3、产品型号含义 (1)4、主要技术特性 (1)5、工作原理 (6)6、结构概述 (6)7、安装、调整 (11)8、使用、操作 (14)9、保养、维护 (16)10、故障分析与排除 (18)11、运输、贮存 (20)12、安全警示 (20)13、其他 (24)一、概述1．产品特征可伸缩胶带输送机与普通胶带输送机的工作原理一样，是以胶带作为牵引承载机的连续运输设备，它与普通胶带输送机相比增加了贮带装置和收放胶带装置等，当游动小车向机尾一端移动时，胶带进入贮带装置内，机尾回缩；反之则机尾延伸，因而使输送机具有可伸缩的性能。

2．主要用途及适用范围伸缩带式输送机主要用综合机械化采煤和一般机械化采煤工作面的顺槽运输及巷道掘进运输。

用于顺槽运输时，尾端配带式转载机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。

二、使用环境及工作条件1环境温度为-10℃~+40℃；环境相对湿度不超过95%（25℃时）。

2周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量。

3输送物料应为容重小于2.0t/m3的各种不规则形状的原煤和矸石。

4有被水淋或局部有输送煤泥水的运行情况。

5工作制为连续型。

三、产品型号含义驱动功率（2台22KW电动机）输送量200t/h带宽650mm钢架落地式伸缩煤矿用带式输送机示例：带宽800mm、输送量400t/h、2台40KW电动机驱动，伸缩钢架落地式煤矿带式输送机。

标注为：DSJ80/40/2×40四、主要技术特性A、DSJ65/20/2×22型带式输送机1.输送量吨/小时 2002.输送长度米 6003.输送带速度米/秒 1.64.贮藏胶带长度米 505.与转载机搭接最大长度米 126.传动滚筒直径毫米Φ5007.卸载改向滚筒直径毫米Φ3208.机尾改向滚筒直径毫米Φ3209.托辊直径毫米Φ8910.贮带部分改向滚筒直径毫米φ320、φ10811.输送带规格 680S整芯阻燃带宽度毫米 650纵向拉断强度牛顿/毫米 75012.主电机型号 JDSB-22功率千瓦 2×22转速转/分 1470电压伏 380/66013.减速机型号 JS-22速比 24.0314.液力偶合器 YOXD40015.张紧及机尾牵引绞车 JH-5回柱绞车牵引力 KN 50绳速米/每秒 0.17电机型号 YB132M-4电机功率千瓦 7.5电机电压伏 380/66016.机头传动部分外形尺寸（长×宽×高）毫米 4230×1751×152517.机尾外形尺寸（长×宽×高）毫米 16922×1099×70618.总重千克 45243B、DSJ80/40/2×40型带式输送机1.输送量吨/小时 4002.输送长度米 601.9743.输送带速度米/秒 24.贮藏胶带长度米 505.与转载机搭接最大长度米 126.传动滚筒直径毫米Φ5007.卸载改向滚筒直径毫米Φ4008.机尾改向滚筒直径毫米Φ3209.托辊直径毫米Φ8910.贮带部分改向滚筒直径毫米φ320、φ10811.输送带规格 800S整芯阻燃带宽度毫米 800纵向拉断强度牛顿/毫米 86012.主电机型号 DSB-40功率千瓦 2×40转速转/分 1470电压伏 380/66013.减速机型号JS40Ⅱ速比 18.449414.液力偶合器 YOXD40015.张紧及机尾牵引绞车 JH-5回柱绞车牵引力 KN 50绳速米/每秒 0.17电机型号 YB132M-4电机功率千瓦 7.5电机电压伏 380/66016.机头传动部分外形尺寸（长×宽×高）毫米 4230×1961×152517.机尾外形尺寸（长×宽×高）毫米 16922×1299×70618.总重千克 49730C、DSJ100/63/2×75型带式输送机1.输送量吨/小时 6302.输送长度米 10003.输送带速度米/秒 1.94.贮藏胶带长度米 505.与转载机搭接最大长度米 126.传动滚筒直径毫米Φ6307.卸载改向滚筒直径毫米Φ4008.机尾改向滚筒直径毫米Φ4009.托辊直径毫米Φ10810.贮带部分改向滚筒直径毫米φ320、φ20011.输送带规格 1000S整芯阻燃带宽度毫米 1000纵向拉断强度牛顿/毫米 108012.主电机型号 YBS-75功率千瓦 2×75转速转/分 1470电压伏 660/114013.减速机型号JS75速比 24.4375814.液力偶合器 YOXD45015.张紧绞车 JH-5回柱绞车牵引力 KN 50绳速米/每秒 0.17电机型号 YB132M-4电机功率千瓦 7.5电机电压伏 380/66016.机头传动部分外形尺寸（长×宽×高）毫米 4755×2266×161517.机尾外形尺寸（长×宽×高）毫米 16922×1586×68618.总重千克 96753.5D、DSJ100/70/2×125型带式输送机1.输送量吨/小时 7002.输送长度米 6003.输送带速度米/秒 2.54.贮藏胶带长度米 1005.与转载机搭接最大长度米 126.传动滚筒直径毫米Φ8007.卸载改向滚筒直径毫米Φ5008.机尾改向滚筒直径毫米Φ4009.托辊直径毫米Φ10810.贮带部分改向滚筒直径毫米φ400、φ32011.输送带规格 1000S整芯阻燃带宽度毫米 1000纵向拉断强度牛顿/毫米 108012.主电机型号 JDSB-125功率千瓦 2×125转速转/分 1470电压伏 660/114013.减速机型号JS125速比 24.4375814.液力偶合器 YOXD500-400/E80 15.电液制动器型号 MYWZ5制动力矩牛顿.米 1200退距毫米 1.6推动器型号 BEd-80/6电压伏 380/660功率瓦 380推力牛顿 800行程毫米 6016.张紧绞车 JH-5回柱绞车牵引力 KN 50绳速米/每秒 0.17电机型号 YB132M-4电机功率千瓦 7.5电机电压伏 660/114017.机头传动部分外形尺寸（长×宽×高）毫米 5535×2654×175018.机尾外形尺寸（长×宽×高）毫米 15440×1586×75219.总重千克 92809五、工作原理本产品与普通带式输送机的工作原理相同，是以胶带作为牵引承载机构的连续运输设备。

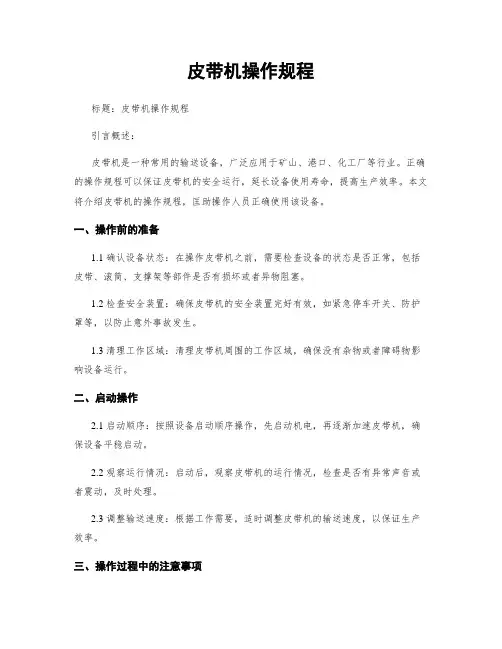

皮带机操作规程标题：皮带机操作规程引言概述：皮带机是一种常用的输送设备，广泛应用于矿山、港口、化工厂等行业。

正确的操作规程可以保证皮带机的安全运行，延长设备使用寿命，提高生产效率。

本文将介绍皮带机的操作规程，匡助操作人员正确使用该设备。

一、操作前的准备1.1 确认设备状态：在操作皮带机之前，需要检查设备的状态是否正常，包括皮带、滚筒、支撑架等部件是否有损坏或者异物阻塞。

1.2 检查安全装置：确保皮带机的安全装置完好有效，如紧急停车开关、防护罩等，以防止意外事故发生。

1.3 清理工作区域：清理皮带机周围的工作区域，确保没有杂物或者障碍物影响设备运行。

二、启动操作2.1 启动顺序：按照设备启动顺序操作，先启动机电，再逐渐加速皮带机，确保设备平稳启动。

2.2 观察运行情况：启动后，观察皮带机的运行情况，检查是否有异常声音或者震动，及时处理。

2.3 调整输送速度：根据工作需要，适时调整皮带机的输送速度，以保证生产效率。

三、操作过程中的注意事项3.1 避免超载运行：在使用皮带机时，要避免超载运行，以免损坏设备或者影响生产。

3.2 定期润滑保养：定期对皮带机进行润滑保养，包括滚筒、轴承等部件，延长设备使用寿命。

3.3 注意安全操作规范：操作人员要严格遵守安全操作规程，禁止站在皮带机上运行或者维修，以免发生危（wei）险。

四、停机操作4.1 停机前准备：在停机前，先减速运行皮带机，关闭输送机开关，确保设备安全停机。

4.2 清理工作区域：停机后，清理皮带机周围的工作区域，清除杂物，以便下次使用。

4.3 检查设备状态：停机后，检查设备的状态是否正常，如有异常情况及时处理或者报修。

五、日常维护保养5.1 定期检查设备：定期对皮带机进行检查，包括传动部件、支撑架等，发现问题及时处理。

5.2 清洁保养：定期清洁皮带机及周围环境，保持设备清洁，延长使用寿命。

5.3 定期更换易损件：定期更换皮带机的易损件，如皮带、滚筒等，以保证设备的正常运行。

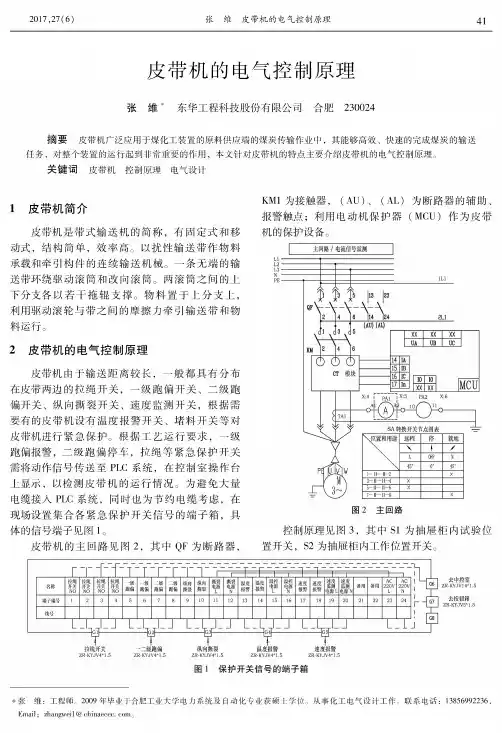

皮带机电气原理皮带机是一种常见的输送设备，广泛应用于矿山、港口、化工等行业。

它通过驱动滚筒使皮带带动物料运动，具有运输量大、输送距离长的特点。

以下将从电气原理角度对皮带机的工作原理进行详细介绍。

皮带机的电气控制系统包括主电机驱动系统、行走变频调速系统和保护系统等组成。

主电机驱动系统由电动机、减速机、液压耦合器、制动器等组成。

行走变频调速系统由变频器、传感器等组成。

保护系统包括断线保护、过电流保护、过载保护等。

主电机驱动系统是皮带机的核心部分，其原理是通过电动机驱动减速机，减速机再通过液压耦合器将动力传递给滚筒。

电动机是主电机驱动系统的动力来源，它将电能转换为机械能，驱动减速机。

电动机通常采用交流电动机或直流电动机，其工作原理是将电流通过电磁感应产生转矩，使转子旋转。

交流电动机通过三相交流电源供电，直流电动机通过直流电源供电。

减速机的作用是将电动机的高速旋转转换为合适的扭矩和转速，以适应皮带机运行的工况要求。

减速机的工作原理是通过齿轮传动，通过不同大小的齿轮组合实现速度和扭矩的变化。

液压耦合器是传递电动机动力给滚筒的重要组成部分。

当电动机启动时，液压耦合器起到缓冲作用，使电动机逐渐启动，避免电机突然在起动过程中负荷过大。

液压耦合器的工作原理是通过液体的压力和速度变化，实现动力传递。

制动器是保证皮带机停止的重要部件。

它的工作原理是通过电磁感应或机械制动器实现制动。

当需要停机时，制动器受到控制信号后产生制动力矩，使皮带机停止运动。

行走变频调速系统是控制皮带机运动的关键组成部分。

它通过变频器控制电动机的转速，实现对皮带的调速。

变频器的工作原理是将交流电源的频率通过电子元件调整，改变电动机的转速。

传感器是行走变频调速系统的重要组成部分，主要用于测量皮带机的运行状态，如速度、张力等。

传感器的工作原理是通过检测皮带的运动状态，将其转化为电信号，再通过控制系统实现对变频器的控制。

保护系统是皮带机电气控制系统中的安全保护装置。

BW-500型电子称重式锅炉给煤机微机控制设备使用说明书北京电力自动化设备厂北京电力设备总厂2005年12月目录1. 概述2. 接线说明3. 上电开机4. 给煤机首次运行步骤4.1 用变频器调节皮带驱动马达的转速4.2 以“西门子”积算器的手动设定方式调节皮带马达转速4.3 以集控室远方给定方式调节皮带马达转速5. “西门子”积算器的标定6．变频调速器的操作要点7．给煤机皮带调速方式8．给煤机逻辑控制部分的使用说明8.1 报警8.2 原煤阀的操作8.3 清扫机的操作8.4 油系统的操作8.5 给煤机的启/停及紧急停止8.6 给煤机保护8.7 其它9. 常见故障及措施BW-500型电子称重式锅炉给煤机微机控制设备使用说明书1. 概述BW-500型控制设备是火电厂制粉系统中给煤机的配套控制设备。

在整个给煤机的运行、维护过程中，除需详见本说明书外，还需和给煤机本体的使用说明配合使用。

BW-500型电子称重式给煤机微机控制柜(以下简称控制柜)的面板布置参见面板布置图，在阅读本说明书前请按此图熟悉各仪器、按钮、指示灯等部件的位置。

本控制设备以控制柜中的“西门子”(BW500)积算器、“西门子”(MM440/2.2)变频器和“西门子”(S7-200)可编程控制器为核心。

在阅读本说明书和操作中，如遇不详之处，请参见随机资料中这些仪器的使用说明。

在阅读本说明书、以及具体操作前，最好对这些仪器的使用有所了解。

2. 接线说明本控制设备中，所有的接入接出线都在控制柜的接线端子上。

每个端子名称及接线方法见端子排出线图。

整个接线回路如下图1所示。

←────→←────→图1接线回路接线说明：(1) 三相四线动力电和控制柜的连接必须在其它线接好后，最后来接，且在接通前，必须将控制柜中总电源开关断开。

(2) 在控制柜下部，贴有接地标记的端子必须良好接地。

(3) 各端子用线规格参见端子排出线图中的标注。

(4) 集控室所需连接信号可按各使用单位情况而定,但控制柜中30、31端子的给煤率给定值必须接上4～20mA信号。

移动式皮带输送机使用说明书市公仆振动机械目录一、概述.............................................................................................................................. - 1 -1．产品特征................................................................................................................. - 1 - 2．主要用途及适用围................................................................................................. - 1 -二、使用环境及工作条件.................................................................................................. - 1 -三、产品型号含义.............................................................................................................. - 1 -四、工作原理...................................................................................................................... - 1 -五、安装、调整.................................................................................................................. - 2 -1．安装......................................................................................................................... - 2 - 2．调整......................................................................................................................... - 2 - 六、使用、操作.................................................................................................................. - 4 -1．牵引式..................................................................................................................... - 4 -2. 推进式...................................................................................................................... - 5 -七、保养、维护.................................................................................................................. - 5 -1、维护与修理............................................................................................................. - 5 -2、检修周期................................................................................................................. - 6 -八、故障分析与排除.......................................................................................................... - 7 -九、运输、贮存.................................................................................................................. - 8 -十、安全警示...................................................................................................................... - 8 -1.概述：........................................................................................................................ - 9 -1.1 危险！............................................................................................................. - 9 -1.2 警告！............................................................................................................. - 9 -1.3 小心！............................................................................................................. - 9 -2.提示容........................................................................................................................ - 9 - 十一、其他........................................................................................................................ - 10 -一、概述1．产品特征移动式胶带输送机与普通胶带输送机的工作原理一样，是以胶带作为牵引承载机的连续运输设备，它与普通胶带输送机相比增加了移动装置等，因为多了移动装置所以使移动式皮带输送机增加了优越的机动能力，可以根据现场情况配以叉车等动力机车推动或牵引到合适地点进行装卸货物。

印度tenova皮带机电气系统报价1，电气设计说明1.1，电源规格本系统动力电源：400V/3P，50HZ;，由用户供电到总电源箱A0电气设备电源：380/V; 50HZ;控制电压：AC220V，经过5个控制变压器获得；1.2，环境温度：45℃，湿度，85%，粉尘1.3供电方式：是经yc电缆连接筛分配料场400V/3P电源，50HZ电源进入主电源柜A0，再从A0引到A1——A4，4个就地控制柜，控制相应皮带机和筛分、给料装置；1.4.皮带机S1工作制，过载1.2倍，带速1.2m/s，物料，硅锰铁混合物，比重0.55~2.2t/m3, 设计170m3/h,340t/h1.5,电控柜共有5个：（见表和1.6）序号设备编号设备名称水平长度(m) 提升高(m) 带速m/s 电机功率（KW）电控柜编号备注1 01-CV-0501 皮带机68 20 1.2 30 A12 01-VF-2801 振动给料机 5 1.52 A13 01-SN-3301 双层振动筛10 11 A1 2*5.54 01-CV-0502 皮带机41 0 1.2 22 A15 01-CV-0503 皮带机8 0 1.2 8.5 A1 8132 73.026 01-CV-0504 皮带机112 14 1.2 45 A27 01-CV-0505 皮带机 4.6 0 1.2 5.5 A2 可逆8 01-CV-0506 皮带机0 0 0 0 09 01-CV-0507 皮带机16 0 1.2 11 A2 可逆10 01-CV-0508 皮带机16 0 1.2 11 A2 可逆148.6 72.511 01-CV-0509 皮带机41 0 1.2 25 A3 移动+可逆，3+2212 01-CV-0510 皮带机41 0 1.2 25 A3 移动+可逆，3+2213 01-CV-0511 皮带机161 43 1.2 55 A314 01-CV-0512 皮带机161 43 1.2 55 A3404 16015 01-CV-0513 皮带机32 6.2 1.2 18.5 A416 01-CV-0514 皮带机32 6.2 1.2 18.5 A417 01-CV-0515 皮带机11 0 1.2 12.1 A4 旋转+可逆，1.1+1118 01-CV-0516 皮带机11 0 1.2 12.1 A4 旋转+可逆，1.1+1119 11-VF-1301 卸料器 5 1.52 A4 卸料器20 12-VF-1301 卸料器 5 1.52 A4 卸料器64.24369.76 总装机容量1.6，本筛分配料系统总装机容量370KW，总电流740A,配置总电源柜A0一个，安装在本筛分配料系统中心位置，2电气设备清单2.0, A0,总电源柜1台，安装在本筛分配料系统中心位置，配置清单如下：序号名称型号规格数量价格(元)元件品牌备注1 A0总电源柜1600*500*1600,IP54 1 润邦电气1）主断路器NS800bN/3P 800A 1 施耐德2）A1柜接触器LC1-D310 AC220 1 施耐德3）) 接触器LC1-D310 AC220 1 施耐德4）接触器LC1-D310 AC220 1 施耐德5）接触器LC1-D310 AC220 1 施耐德6）变压器BK-2KVA,380V/220V 1 上海沪光7）小断路器C65N-C10A/3P 2 施耐德8）小断路器C65N-C6A/3P 2 施耐德9）二极管指示灯AD16-22B/ 10 上海二工10）声光蜂鸣器AD16-22SM/ 5 上海二工11）按钮LA39-11 12 上海二工12）继电器CAD 32 AC-220V 10 施耐德13）柜内通风和照明1组14) 接线端子和附件1组2 总电源线YC(3*240+95)(mm2)300M 双拼3 铜接头JG-240-16 12铜接头JG-95-12 24 A1-A4柜铜接头JG-50-12 100 A1-A4柜铜接头JG-35-10 40 A1-A4柜铜接头JG-25-10 80 A1-A4柜铜接头JG-16-8 80 A1-A4柜铜接头JG-10-6 80 A1-A4柜铜接头OT-6-5 120 A1-A4柜铜接头OT-4-5 120 A1-A4柜铜接头OT-2.5-4 400 A1-A4柜铜接头OT-1.5-4 500 A1-A4柜2.1, A1皮带（振动）机就地控制柜1台，安装在3301筛分机附近，配置清单如下：序号名称型号规格数量价格(元)元件品牌备注1 A1综合驱动柜1600*500*1600,IP54 1 润邦电气1）主断路器NS200bN/3P 160A 1 施耐德2）0501皮带断路器NS100bN/3P 80A 1 施耐德3）) 0501皮带接触器LC1-D80 AC220 1 施耐德4）2801给料器断路器C65N-D6A/3P 1 施耐德5）2801给料器接触器LC1-D12 AC220 1 施耐德6）分叉漏斗推杆断路器C65N-D6A/3P 1 施耐德7）分叉漏斗推杆接触器LC1-D12 AC220 1 施耐德8）3301筛分机断路器C65N-D16A/3P 2 施耐德9）3301筛分机接触器LC1-D25AC220 2 施耐德10）0502皮带断路器C65N-D50A/3P 1 施耐德11）0502皮带接触器LC1-D80 AC220 1 施耐德12）0503皮带断路器C65N-D25A/3P 1 施耐德13）0503皮带接触器LC1-D40 AC220 1 施耐德14）变压器BK-2KVA,380V/220V 1 上海沪光15）小断路器C65N-C10A/3P 2 施耐德16）小断路器C65N-C6A/3P 2 施耐德17）PLC CPM2-60CDR 1 欧姆龙18）二极管指示灯AD16-22B/ 10 上海二工19）声光蜂鸣器AD16-22SM/ 5 上海二工20）按钮LA39-11 12 上海二工21) 继电器MYDPDT AC-220V 20 欧姆龙22) 继电器CAD 32 AC-220V 10 施耐德23) 柜内通风和照明1组24 接线端子和附件1组2.1.1电线电缆（1套）序名称型号规格数量价格(元)品牌附注1 YC电缆(3*50+6)(mm2)150米上海南洋主电源2 YC电缆(3*16+6)(mm2)80米上海南洋501皮带3 YC电缆(3*10+4)(mm2)80米上海南洋502皮带4 YC电缆(3*4+1.5)(mm2)50米上海南洋503皮带5 YC电缆(3*2.5+1)(mm2)150米上海南洋振动筛、给料器、推杆6 丁腈聚氯乙烯控制电缆KVFR-3*1.5+1*1 250米安徽天康7 丁腈聚氯乙烯控制电缆KVFR-2*1.5 500米安徽天康2.1.2开关、限位、就地控制盒序名称型号规格数量单价价格品牌附注1 跑偏开关KP-T1-20-35 6 上海信通2 拉绳开关KLT2-I 8 上海信通40米一对3 打滑检测器非接触式 3 上海信通4 限位TAD064-12Y 6 施迈赛IP655 就地控制盒-1.5*250*150+100 5套润邦电气IP655.1 LA39-11 4 上海二工2.1.3过路接线盒、接线箱、接地线、电线管和附件：序名称型号规格数量单价价格品牌附注1 四通过路接线盒铸铝外壳，IP65，100x100x100 16 配6分、1寸出线孔各2个2 二通过路接线盒铸铝外壳，IP65，150x150x150 6 配2寸出线孔2个3 三通过路接线盒铸铝外壳，IP65，150x150x150 8 出线孔2寸1个,1 1/2寸1个，1 1/4寸1个4 接线箱-1.5x550x800x600：2套IP44，不锈钢4.1 JH16-50/1 64.2 JF5-25/2 34.3 JF5-2.5/5 205 黄绿接地线BVR 1x6 10m 上海电线五厂6 BVR 1x4 10m 上海电线五厂7 BVR 1x2.5 10m 上海电线五厂8 镀锌电线管3/4 150m9 1 50m10 1 1/4 40m11 2 30m12 管夹3/4 15013 1 5014 1 1/4 1015 1 1/2 516 2 1517. 聚氯乙烯软管3/4 50m18 1 30m19 1 1/4 20m20 1 1/2 10m21 镀锌包塑细钢丝绳Φ2.5 300米拉绳开关用2.2, A2皮带机（4台）就地控制柜1台，安装在01-CV-0504 皮带机出料处附近，配置清单如下：序号名称型号规格数量价格(元)元件品牌备注1 A2综合驱动柜1600*500*1600,IP54 1 润邦电气1）主断路器NS200bN/3P 160A 1 施耐德2）0504皮带断路器NS100bN/3P 100A 1 施耐德3）) 0504皮带接触器LC1-D110 AC220 1 施耐德4）0505皮带断路器C65N-D6A/3P 1 施耐德5）0505皮带接触器LC1-D12 AC220 2 施耐德6）0507皮带断路器C65N-D25A/3P 1 施耐德7）0507皮带接触器LC1-D40 AC220 2 施耐德8）0508皮带断路器C65N-D25A/3P 1 施耐德9）0508皮带接触器LC1-D40 AC220 2 施耐德10）变压器BK-2KVA,380V/220V 1 上海沪光11）小断路器C65N-C10A/3P 2 施耐德12）小断路器C65N-C6A/3P 2 施耐德13）PLC CPM2-60CDR 1 欧姆龙14）二极管指示灯AD16-22B/ 10 上海二工15）声光蜂鸣器AD16-22SM/ 5 上海二工16）按钮LA39-11 12 上海二工17）继电器MYDPDT AC-220V 20 欧姆龙18）继电器CAD 32 AC-220V 10 施耐德19）柜内通风和照明1组20）接线端子和附件1组2.2.1电线电缆（1套）序名称型号规格数量价格(元)品牌附注1 YC电缆(3*50+6)(mm2)150米上海南洋主电源2 YC电缆(3*16+6)(mm2)80米上海南洋504皮带3 YC电缆(3*4+1.5)(mm2)50米上海南洋507皮带4 YC电缆(3*4+1.5)(mm2)50米上海南洋508皮带5 YC电缆(3*2.5+1)(mm2)50米上海南洋505皮带6 丁腈聚氯乙烯控制电缆KVFR-3*1.5+1*1 250米安徽天康7 丁腈聚氯乙烯控制电缆KVFR-2*1.5 500米安徽天康2.2.2开关、限位、就地控制盒序名称型号规格数量单价价格品牌附注1 跑偏开关KP-T1-20-35 8 上海信通2 拉绳开关KLT2-I 12 上海信通40米一对3 打滑检测器非接触式4 上海信通4 限位TAD064-12Y 8 施迈赛IP655 就地控制盒-1.5*250*150+100 4套润邦电气IP655.1 LA39-11 4 上海二工2.2.3过路接线盒、接线箱、接地线、电线管和附件：序名称型号规格数量单价价格品牌附注1 四通过路接线盒铸铝外壳，IP65，100x100x100 16 配6分、1寸出线孔各2个2 二通过路接线盒铸铝外壳，IP65，150x150x150 6 配2寸出线孔2个3 三通过路接线盒铸铝外壳，IP65，150x150x150 8 出线孔2寸1个,1 1/2寸1个，1 1/4寸1个4 接线箱-1.5x550x800x600：2套IP44，不锈钢4.1 JH16-50/1 64.2 JF5-25/2 34.3 JF5-2.5/5 205 黄绿接地线BVR 1x6 10m 上海电线五厂6 BVR 1x4 10m 上海电线五厂7 BVR 1x2.5 10m 上海电线五厂8 镀锌电线管3/4 150m9 1 50m10 1 1/4 40m11 2 30m12 管夹3/4 15013 1 5014 1 1/4 1015 1 1/2 516 2 1517. 聚氯乙烯软管3/4 50m18 1 30m19 1 1/4 20m20 1 1/2 10m21 镀锌包塑细钢丝绳Φ2.5 300米拉绳开关用2.3, A3皮带机（4台）就地控制柜1台，安装在FEED BINS 附近，配置清单如下：序号名称型号规格数量价格(元)元件品牌备注1 A3综合驱动柜1600*500*1600,IP54 1 润邦电气1）主断路器NS400bN/3P 400A 1 施耐德2）0509皮带断路器C65N-D60A/3P 1 施耐德3）) 0509皮带接触器LC1-D110 AC220 2 施耐德4）0509移动断路器C65N-D6A/3P 1 施耐德5）0509移动接触器LC1-D12 AC220 2 施耐德6）0510皮带断路器C65N-D60A/3P 1 施耐德7）0510皮带接触器LC1-D110 AC220 2 施耐德8）0510移动断路器C65N-D6A/3P 1 施耐德9）0510移动接触器LC1-D12 AC220 2 施耐德10）0511皮带断路器NS125bN/3P 120A 1 施耐德11）0511皮带接触器LC1-D110 AC220 1 施耐德12）0512皮带断路器NS125bN/3P 120A 1 施耐德13）0512皮带接触器LC1-D110 AC220 1 施耐德14）变压器BK-2KVA,380V/220V 1 上海沪光15）小断路器C65N-C10A/3P 2 施耐德16）小断路器C65N-C6A/3P 2 施耐德17）PLC CPM2-60CDR 1 欧姆龙18）二极管指示灯AD16-22B/ 10 上海二工19）声光蜂鸣器AD16-22SM/ 4 上海二工20）按钮LA39-11 12 上海二工21）继电器MYDPDT AC-220V 20 欧姆龙22）继电器CAD 32 AC-220V 10 施耐德23）柜内通风和照明1组24）接线端子和附件1组2.3.1电线电缆（1套）序名称型号规格数量价格(元)品牌附注1 YC电缆(3*95+35)(mm2)150米上海南洋主电源2 YC电缆(3*25+10)(mm2)100米上海南洋511皮带3 YC电缆(3*25+10)(mm2)100米上海南洋512皮带4 YC电缆(3*10+4)(mm2)100米上海南洋508皮带5 YC电缆(3*10+4)(mm2)100米上海南洋505皮带6 丁腈聚氯乙烯控制电缆KVFR-3*1.5+1*1 420米安徽天康7 丁腈聚氯乙烯控制电缆KVFR-2*1.5 850米安徽天康2.3.2开关、限位、就地控制盒2.3.3过路接线盒、接线箱、接地线、电线管和附件：序名称型号规格数量单价价格品牌附注1 四通过路接线盒铸铝外壳，IP65，100x100x100 16 配6分、1寸出线孔各2个2 二通过路接线盒铸铝外壳，IP65，150x150x150 6 配2寸出线孔2个3 三通过路接线盒铸铝外壳，IP65，150x150x150 8 出线孔2寸1个,1 1/2寸1个，1 1/4寸1个4 接线箱-1.5x550x800x600：2套IP44，不锈钢4.1 JH16-50/1 64.2 JF5-25/2 34.3 JF5-2.5/5 205 黄绿接地线BVR 1x6 10m 上海电线五厂6 BVR 1x4 10m 上海电线五厂7 BVR 1x2.5 10m 上海电线五厂8 镀锌电线管3/4 150m9 1 50m10 1 1/4 40m11 2 30m12 管夹3/4 15013 1 5014 1 1/4 1015 1 1/2 516 2 1517. 聚氯乙烯软管3/4 50m18 1 30m19 1 1/4 20m20 1 1/2 10m21 镀锌包塑细钢丝绳Φ2.5 850米拉绳开关用2.4, A4皮带机（4台）和给料器就地控制柜1台，安装在SURGE BINS 附近，配置清单如下：序号名称型号规格数量价格(元)元件品牌备注1 A3综合驱动柜1600*500*1600,IP54 1 润邦电气1）主断路器NS200bN/3P 140A 1 施耐德2）0513皮带断路器C65N-D40A/3P 1 施耐德3）) 0513皮带接触器LC1-D40 AC220 1 施耐德4）0514皮带断路器C65N-D40A/3P 1 施耐德5）0514皮带接触器LC1-D40 AC220 1 施耐德6）0515皮带断路器C65N-D25A/3P 1 施耐德7）0515皮带接触器LC1-D40 AC220 2 施耐德8）0515旋转断路器C65N-D25A/3P 1 施耐德9）0515旋转接触器LC1-D40 AC220 2 施耐德10）0516皮带断路器C65N-D25A/3P 1 施耐德11）0516皮带接触器LC1-D40 AC220 2 施耐德12）0516旋转断路器C65N-D25A/3P 1 施耐德13）0516旋转接触器LC1-D40 AC220 2 施耐德14）11-VF-卸料器断路器C65N-D6A/3P 1 施耐德15）11-VF-卸料器接触器LC1-D12 AC220 1 施耐德16）12-VF-卸料器断路器C65N-D6A/3P 1 施耐德17）12-VF-卸料器接触器LC1-D12 AC220 1 施耐德18）分叉漏斗推杆断路器C65N-D6A/3P 2 施耐德19）分叉漏斗推杆接触器LC1-D12 AC220 2 施耐德20）变压器BK-2KVA,380V/220V 1 上海沪光21）小断路器C65N-C10A/3P 2 施耐德22）小断路器C65N-C6A/3P 2 施耐德23）PLC CPM2-60CDR 1 欧姆龙24）二极管指示灯AD16-22B/ 12 上海二工25）声光蜂鸣器AD16-22SM/ 6 上海二工26）按钮LA39-11 12 上海二工27）继电器MYDPDT AC-220V 20 欧姆龙28）继电器CAD 32 AC-220V 10 施耐德29）声光蜂鸣器AD16-22SM/ 4 上海二工30）按钮LA39-11 12 上海二工31）继电器MYDPDT AC-220V 20 欧姆龙32）继电器CAD 32 AC-220V 10 施耐德33）柜内通风和照明1组34）接线端子和附件1组2.4.1电线电缆（1套）序名称型号规格数量价格(元)品牌附注1 YC电缆(3*50+16)(mm2)150米上海南洋主电源2 YC电缆(3*10+4)(mm2)100米上海南洋513皮带3 YC电缆(3*10+4)(mm2)100米上海南洋514皮带4 YC电缆(3*6+2.5)(mm2)100米上海南洋515皮带5 YC电缆(3*6+2.5)(mm2)100米上海南洋516皮带6 YC电缆(3*2.5+1)(mm2)200米上海南洋卸料器、分叉漏斗推杆78 丁腈聚氯乙烯控制电缆KVFR-3*1.5+1*1 150米安徽天康9 丁腈聚氯乙烯控制电缆KVFR-2*1.5 150米安徽天康2.4.2开关、限位、就地控制盒序名称型号规格数量单价价格品牌附注1 跑偏开关KP-T1-20-35 8 上海信通2 拉绳开关KLT2-I 8 上海信通40米一对3 打滑检测器非接触式4 上海信通4 限位TAD064-12Y 8 施迈赛IP655 就地控制盒-1.5*250*150+100 8套润邦电气IP655.1 LA39-11 4 上海二工2.4.3过路接线盒、接线箱、接地线、电线管和附件：序名称型号规格数量单价价格品牌附注1 四通过路接线盒铸铝外壳，IP65，100x100x100 16 配6分、1寸出线孔各2个2 二通过路接线盒铸铝外壳，IP65，150x150x150 6 配2寸出线孔2个3 三通过路接线盒铸铝外壳，IP65，150x150x150 8 出线孔2寸1个,1 1/2寸1个，1 1/4寸1个4 接线箱-1.5x550x800x600：2套IP44，不锈钢4.1 JH16-50/1 64.2 JF5-25/2 34.3 JF5-2.5/5 205 黄绿接地线BVR 1x6 10m 上海电线五厂6 BVR 1x4 10m 上海电线五厂7 BVR 1x2.5 10m 上海电线五厂8 镀锌电线管3/4 150m9 1 50m10 1 1/4 40m11 2 30m12 管夹3/4 15013 1 5014 1 1/4 1015 1 1/2 516 2 1517. 聚氯乙烯软管3/4 50m18 1 30m19 1 1/4 20m20 1 1/2 10m21 镀锌包塑细钢丝绳Φ2.5 200米拉绳开关用编制人：设计三室：赵国庆2013年7月17日。

DSJ100/80/160型煤矿井下用可伸缩带式输送机使用说明书山西晋煤集团金鼎煤机矿业有限责任公司二〇一〇年十一月DSJ100/80/160型煤矿井下用可伸缩带式输送机使用说明书1 用途及适用范围：1.1 用途：DSJ100/80/160型煤矿井下用可伸缩带式输送机主要用于综合机械化采煤工作面中，它是一种较好的顺槽运输设备，随着工作面的不断推移，它能随着顺槽长度的变化而变化。

尾端配刮板转载机，与工作面输送机相接。

(参看图1)1.2 适用范围DSJ100/80/160型可伸缩带式输送机是在DSJ100/63/125型可伸缩带式输送机的基础上，通过提高带速来增加运输量，以满足厚煤层综采配套需要，它适用于3.5~4.5m厚煤层综采工作面的顺槽运输。

2 型号、基本参数及技术特性：2.1型号含义说明：电动机功率160kW运输能力800t/h输送带宽度 100cm机架式伸缩式带式输送机2.2 技术特征：输送量……………………………………………………800吨/小时输送长度…………………………………………………1000米输送带宽度………………………………………………1000毫米输送带速度…………………………………………………2.5米/秒储带长度……………………………………………………100米主电机型号…………………………………………………YSB-160功率…………………………………………………………160千瓦电压………………………………………………………… 660/1140伏转速…………………………………………………………1475转/分减速器型号…………………………………………………PQ-400总速比………………………………………………………19.867液力偶合器…………………………………………………YL—560 传动滚筒直径………………………………………………φ630毫米传动滚筒个数…………………………………………………2个卸载滚筒直径…………………………………………φ400毫米改向滚筒直径……………………………………φ400、φ320毫米承载托滚直径…………………………………………φ108毫米张紧绞车电机型号……………………………………………JH2-5功率…………………………………………………………7.5千瓦电压………………………………………………………660/380伏绳速……………………………………………………… 10.2米/分最大牵引力…………………………………………………50千牛与转载机搭接长度……………………………………………12米机头外型尺寸……………………………3450×2539×1641毫米机尾外型尺寸……………………………16300×1606×678毫米机器总重量……………………………………………94060公斤3 结构特征及工作原理3.1结构特征3.1.1采用了具有弹簧挂钩可变槽角托辊组，承载量大，运行平稳，不易跑偏。

皮带机操作规程一、引言皮带机是一种常见的输送设备，广泛应用于矿山、港口、化工厂等行业。

为了确保皮带机的安全运行和操作人员的安全，制定本操作规程。

二、适合范围本操作规程适合于所有使用皮带机的操作人员。

三、操作人员的要求1. 操作人员必须经过专业培训，熟悉皮带机的结构、工作原理和操作流程。

2. 操作人员必须具备良好的身体素质和健康状况，不得饮酒、吸烟或者服用药物影响操作能力。

3. 操作人员必须佩戴符合安全要求的个人防护装备，如安全帽、安全鞋、耳塞等。

四、操作前的准备工作1. 检查皮带机的工作状态，确保其处于正常工作条件下。

2. 检查皮带机的各个部件是否完好，如皮带、辊筒、托辊等。

3. 检查皮带机的安全保护装置是否齐全并正常工作。

4. 清理和清除皮带机周围的杂物和障碍物，确保工作区域清洁。

五、操作流程1. 开机准备a. 按照操作手册启动皮带机，并观察其启动过程是否正常。

b. 检查电气控制系统是否正常工作。

c. 检查润滑系统是否正常，并及时添加润滑剂。

2. 运行操作a. 根据工作需要，将待输送物料放置在皮带机上。

b. 根据物料的性质和输送要求，调整皮带机的速度和倾角。

c. 观察皮带机的运行状态，确保物料的平稳输送。

d. 定期检查皮带机的工作温度和振动情况，如异常应及时停机检修。

3. 停机操作a. 在停机前，先将物料彻底输送完毕。

b. 按照操作手册的要求，逐步关闭皮带机的各个部件。

c. 关闭电气控制系统，切断电源。

d. 清理皮带机及周围的杂物和残留物。

六、安全注意事项1. 禁止在皮带机运行时接近或者触摸皮带、辊筒等运动部件。

2. 禁止在皮带机运行时将物料或者其他物品放置在皮带上。

3. 禁止在皮带机运行时进行维修和保养工作，必须停机后方可进行。

4. 在操作过程中，如发现异常情况或者故障，应即将停机并报告相关人员。

七、事故应急处理1. 在发生事故或者突发情况时，操作人员应即将住手操作，并按照应急预案进行处理。

皮带机操作规程1.1皮带式抽油机启动、停抽操作安全操作规程1.1.1操作前准备1.1.1.1穿戴好劳动保护用品。

1.1.1.2准备好工具、用具：600mm管钳、300mm活动扳手各一把，绝缘手套1只，试电笔1支，数字式钳型电流表1块，电工工具1套，黄油、细纱布若干，班报表，记录笔。

1.1.2操作步骤1.1.2.1启动操作1.1.2.1.1检查流程是否正确、畅通，井口零部件及仪表是否齐全、完好且合乎要求。

1.1.2.1.2检查并确认所有的安全罩、挡板、护栏等都已安装好。

1.1.2.1.3检查减速箱和链条箱中的油面是否适当。

1.1.2.1.4检查并确认电动机安装螺栓都已拧紧。

1.1.2.1.1检查电器设备是否完好，处于备用状态，电线无老化、裸漏现象。

1.1.2.1.6检查电机三相绕组的直流电阻是否平衡，绝缘电阻是否达到安全值。

1.1.2.1.7检查和排除抽油机周围妨碍运转的物体。

1.1.2.1.8取下刹车锁销，松开刹车。

1.1.2.1.9转动开关盒上的旋钮，先向复位位置转一下，然后转到开机位置，尽可能慢地开始第一个冲程，以便仔细检查护罩和挡板等与运动件的间隙是否合适，并确认抽油泵在上、下死点都有适当的间隙。

1.1.2.2启动后的检查工作1.1.1.2.2.1检查各部位有无异响、松动、渗漏油现象。

1.1.1.2.2.2检查光杆、各轴承、变速箱、电机等温度是否正常。

1.1.1.2.2.3检查回压、套压是否正常，井口是否出油，方卡子是否松脱，盘根盒是否损坏或发热，三相电流是否平衡等。

1.1.1.2.2.4经检查确认一切正常后，收拾擦拭工具、用具，并摆放整齐。

1.1.1.2.2.5将有关数据填入班报表。

1.1.2.3停抽操作1.1.2.3.1转动开关盒上的旋钮，将其转到关机位置，然后压下手刹车手柄，记录停抽时间。

正常生产井将驴头停在上冲程1/3～1/2；出砂井将驴头停在上死点；气量大、油稠、结蜡井将驴头停在下死点。

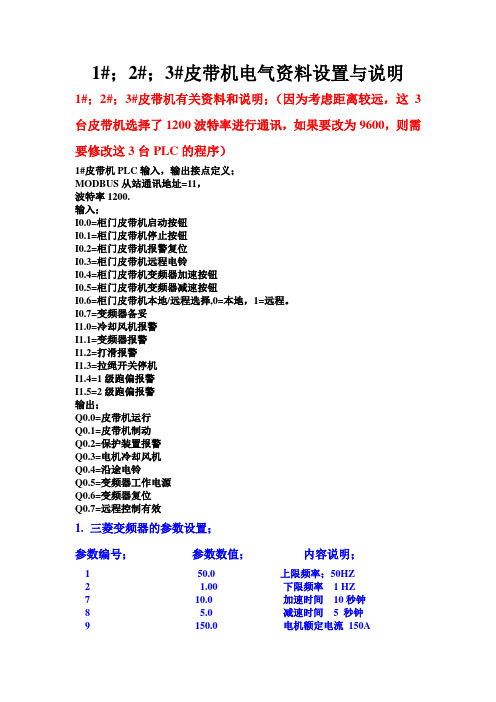

1#；2#；3#皮带机电气资料设置与说明1#；2#；3#皮带机有关资料和说明；（因为考虑距离较远，这3台皮带机选择了1200波特率进行通讯，如果要改为9600，则需要修改这3台PLC的程序）1#皮带机PLC输入，输出接点定义；MODBUS从站通讯地址=11，波特率1200.输入；I0.0=柜门皮带机启动按钮I0.1=柜门皮带机停止按钮I0.2=柜门皮带机报警复位I0.3=柜门皮带机远程电铃I0.4=柜门皮带机变频器加速按钮I0.5=柜门皮带机变频器减速按钮I0.6=柜门皮带机本地/远程选择,0=本地，1=远程。

I0.7=变频器备妥I1.0=冷却风机报警I1.1=变频器报警I1.2=打滑报警I1.3=拉绳开关停机I1.4=1级跑偏报警I1.5=2级跑偏报警输出；Q0.0=皮带机运行Q0.1=皮带机制动Q0.2=保护装置报警Q0.3=电机冷却风机Q0.4=沿途电铃Q0.5=变频器工作电源Q0.6=变频器复位Q0.7=远程控制有效1.三菱变频器的参数设置；参数编号；参数数值；内容说明；1 50.0 上限频率；50HZ2 1.00 下限频率 1 HZ7 10.0 加速时间10秒钟8 5.0 减速时间 5 秒钟9 150.0 电机额定电流150A196 111 继电器输出2为备妥信号54 2 选择CA模拟输出为电流信号56 200 CA端200A电流时，输出20ma。

158 1 AM端为频率输出。

远程MODBUS通讯参数定义；远程写入命令；2个字，本机地址，11#。

写入的寄存器地址；40001.40000.0=皮带机启动预告; =1时，皮带机沿途电铃动作40000.1=备用。

40000.2=变频器运行命令40000.3=皮带机报警复位40000.4=强置远程DCS控制40000.5=备用40000.6=备用40000.7=备用40002=数值范围；0-500，对应皮带机变频器调速给定。

0.0—50.0HZ远程读取信息；3个字.本机地址11#。

选煤厂输煤皮带采样机电气部分操作使用说明电气部分使用说明采样机设控制箱一台，安装在设备附近。

采样机的控制既可以在控制箱上人工操作取样，也可选择自动定时取样。

本采样机采样西门子PLC控制，PLC本身具备程序编辑、修改、参数设置及修改、参数监视的功能。

使用时应注意不要对PLC进行除调整采样间隔（采样间隔的调整也需由经过培训的技术人员进行）的任何操作，否则，极易造成PLC内部运行程序的丢失。

如开机时显示的不是带有IO状态的主画面，可按动上下翻动键“↑”“↓”进行画面切换。

一、手动操作：手动操作时，需将“手动/停止/自动”控制方式旋钮“1SA”置于“手动”位置。

在“手动”控制方式下，采样机有2种运行方式可供选择：“运行”及“点动”，这2种方式的切换由旋钮“2SA”来实现。

1．“点动”方式。

这种工作方式主要用于采样机采样后停机位置的调整。

采样机进行采样工作（手动控制）时，“2SA”应置于“运行“方式。

当“2SA”处于“点动”位置时，如果按下手动启动按钮“2SB”，采样机将动作；松开“2SB”，采样机立即停止。

“点动”工作方式下，由于采样头可在任何位置停机，应注意对输送皮带带来的影响。

2．“运行”方式。

在“运行”方式下，如果采样头偏离停机位置，采样机可自动恢复。

当“2SA”处于“运行”位置时，如果按下手动启动按钮“2SB”至停机位置感应开关离开感应板后松开，采样机运行一周后将自动停在停机位置（此时感应开关检测到感应板，感应开关上的指示灯点亮）。

“运行”工作方式下，应注意掌握好“2SB”的松开时机，以免采样机多次采样。

二、自动控制：自动控制时，需将“手动/停止/自动”控制方式旋钮“1SA”置于“自动”位置，并且在此之前设备必须经过手动操作调试好。

在此工作方式下，如果电源及设备的其它各项准备就绪，当皮带机运行信号1。

注：用户在使用前请仔细阅读使用说明书！版本号：2021版KYGD、KYAXL-BQ〔RQ〕-315G-T6型胶带输送机成套电控柜使用说明书运城市奥科远电器KYAXL-BQ-315G-T6型胶带输送机成套电控柜使用说明书特别提醒●在安装或运行时请认真阅读使用说明书。

●极端的冷或者热都会使设备故障，建议在-10℃至40℃范围使用。

●停机之后，必须等8分钟以后才能重新启动，●电路通电时不要连接或断开导线，确认电源断开后才能开始接线。

●只能在装好面板后才能接通输入电源，通电时不要卸去外盖。

●切勿触摸变频器及软启动器内的高压端子。

●主回路电源断开后，只有确认变频器放电完毕后才能进展维护和检查，至少等8分钟以上，直到直流母线电容放电完毕。

1 概述1.1 变频调速器简称变频器，其高性能微处理器能对负载实现智能化控制。

变频器有多种保护功能和调速起动功能，既能改善电机起动时对电网的影响，又降低了电机自身所承受的较大构造冲击力。

在机械传动中，平滑的加速减小了转矩波动，亦可根据工艺及负载变化要求，自动调整输出频率和电压，大大减少电机的有功和无功损耗，从而到达调速和节能之目的。

1.2 本柜适用于三相AC660V供电、拖动Y系列三相异步电动机，对电机实行软起动、软关断和无级调速。

具有恒转矩特性、节省电力、安装方便、操作简单等特点，能满足用户的根本要求。

2 型号说明变频柜型号：KYAXL BQ–315 G - Ｔ6 —Ｖ3产品版本号额定电压等级：AC660V通用型适配电动机功率：≤280KW变频调速器软启动矿用一般型及企业特征代号软启动柜型号：KYAXL RQ–320 G - Ｔ6 —Ｖ3产品版本号额定电压等级：AC660V重载型适配电动机功率：≤280KW软启动器启动矿用一般型及企业特征代号进线柜型号：KYGD - S - 800–额定电流800安培双电源矿用一般型及国标柜型3 安装本卷须知3.1 必须具有电工根底知识的人员方可安装、操作本变频起动柜。

BW-500型电子称重式锅炉给煤机微机控制设备使用说明书北京电力自动化设备厂北京电力设备总厂2005年12月目录1. 概述2. 接线说明3. 上电开机4. 给煤机首次运行步骤4.1 用变频器调节皮带驱动马达的转速4.2 以“西门子”积算器的手动设定方式调节皮带马达转速4.3 以集控室远方给定方式调节皮带马达转速5. “西门子”积算器的标定6．变频调速器的操作要点7．给煤机皮带调速方式8．给煤机逻辑控制部分的使用说明8.1 报警8.2 原煤阀的操作8.3 清扫机的操作8.4 油系统的操作8.5 给煤机的启/停及紧急停止8.6 给煤机保护8.7 其它9. 常见故障及措施BW-500型电子称重式锅炉给煤机微机控制设备使用说明书1. 概述BW-500型控制设备是火电厂制粉系统中给煤机的配套控制设备。

在整个给煤机的运行、维护过程中，除需详见本说明书外，还需和给煤机本体的使用说明配合使用。

BW-500型电子称重式给煤机微机控制柜(以下简称控制柜)的面板布置参见面板布置图，在阅读本说明书前请按此图熟悉各仪器、按钮、指示灯等部件的位置。

本控制设备以控制柜中的“西门子”(BW500)积算器、“西门子”(MM440/2.2)变频器和“西门子”(S7-200)可编程控制器为核心。

在阅读本说明书和操作中，如遇不详之处，请参见随机资料中这些仪器的使用说明。

在阅读本说明书、以及具体操作前，最好对这些仪器的使用有所了解。

2. 接线说明本控制设备中，所有的接入接出线都在控制柜的接线端子上。

每个端子名称及接线方法见端子排出线图。

整个接线回路如下图1所示。

←────→←────→图1接线回路接线说明：(1) 三相四线动力电和控制柜的连接必须在其它线接好后，最后来接，且在接通前，必须将控制柜中总电源开关断开。

(2) 在控制柜下部，贴有接地标记的端子必须良好接地。

(3) 各端子用线规格参见端子排出线图中的标注。

(4) 集控室所需连接信号可按各使用单位情况而定,但控制柜中30、31端子的给煤率给定值必须接上4～20mA信号。
