蒆南京邮电大学电工电子实验复习资料与试卷薃一、实验操作莄1、信号与系统操作实验请复习所做的实验。
膂主要掌握的要点：葿①由所给的电路转换出该电路的电压传输函数H（s）=V2(s)/V1(s)，并能把传输函数化成Multisim所需的标准形式:薃(A)算子S在分子的幂次不高于分母的幂次。
薁(B)因需用积分器仿真，算子S应化成1/S。
蚀(C)分母的常数项化成1。
芈②能画出完整的系统模拟框图。
蚃③运用Multisim的模拟器件库中的积分器、比例放大器、加法器等模块组构系统模拟电路。
应遵循以下几个原则:羂(1)系统模拟电路输入端必用加法器模块对输入信号和反馈信号求和，加法器输出送积分器模块莁(2)根据S的最高幂次n，取出n个积分器模块串接。
羆(3)算子S的系数使用比例放大器模块肇(4)传输函数H(S)的分子是输出项，分子中各项比例放大器模块的输出用加法器求和后成为系统输出。
分母是负反馈项，其系数正、负异号后送输入端加法器。
莂(5)分母中为1的常数项不用任何运算模块蝿例如1：聿画出幅频和相频图膇例如2：螃画出幅频和相频图薁2、操作题如下图所示，写出该图的传输函数H(S)（V1是输入信号、V2是输出信号）。
画出题中电路对应的系统模拟框图。
（20分）螈写出传输函数H(S)（10分）芇画出题中电路对应的系统模拟框图（10?分）膄在Multisim2001环境中，测试该系统模拟电路的幅频特性相关参数。
（10分）(需包含半功率点与谐振频率点)罿频率点薇3.147KHz 芇3.715KHz芁4.474KHz蚁电压比莆0.707 莆0.9999 蚂0.707腿根据测试数据作出该电路的幅频特性曲线图。
（10分）荿有波形5分,每个参数1分.蒆3、D/A转换器操作实验请复习所做的实验。
肃掌握的要点：袁①根据输出电压选定数字输入端。
膈设计由DAC0832完成。
根据实验课题的要求输出正负斜率锯齿波上升或下降的台阶数大于或等于16个台阶，可用4位二进制数，根据输出电压选定数字输入端。
通达13级期末模电填空题选择题整理一、填空题整理1. 半导体的导电能力与温度、光照强度、掺杂浓度和材料性质有关。
2. 利用PN结击穿时的特性可制成稳压二极管，利用发光材料可制成发光二级管，利用PN结的光敏性可制成光敏（光电）二级管。
3.在本征半导体中加入＿＿5价＿＿元素可形成N型半导体，加入＿3价＿元素可形成P型半导体。
N型半导体中的多子是_自由电子_______；P型半导体中的多子是___空穴____。
4. PN结外加正向电压时导通外加反向电压时截止这种特性称为PN结的单向导电性。
5. 通常情况下硅材料二极管的正向导通电压为0.7v ，锗材料二极管的正向导通电压为0.2v 。
6..理想二极管正向电阻为0，反向电阻为（你猜），这两种状态相当于一个___开关____。
7..晶体管的三个工作区分别为放大区、截止区和饱和区。
8.. 稳压二极管是利用PN结的反向击穿特性特性制作的。
9.. 三极管从结构上看可以分成PNP 和NPN 两种类型。
10. 晶体三极管工作时有自由电子和空穴两种载流子参与导电，因此三极管又称为双极型晶体管。
11.设晶体管的压降UCE不变，基极电流为20μA时，集电极电流等于2mA，则β=__100__。
12. 场效应管可分为绝缘栅效应管和结型两大类，目前广泛应用的绝缘栅效应管是MOS管，按其工作方式分可分为耗尽型和增强型两大类，每一类中又分为N 沟道和P沟道两种。
13．晶体管工作在放大区时，具有发射结正偏、集电结反偏的特点。
14.晶体管工作在饱和区时，具有发射结正偏、集电结正偏的特点。
15. 饱和失真和截止失真属于非线性失真，频率失真属于线性失真。
16.共集电极放大器又叫射极输出器，它的特点是：输入电阻高（高、低）；输出电阻低（高、低）；电压放大倍数约为 1 。
17.多级放大器由输入级、____中间级_____和输出级组成；其耦合方式有__阻容耦合____和直接耦合、变压器耦合三种；集成运算放大器运用的是直接耦合耦合方式。

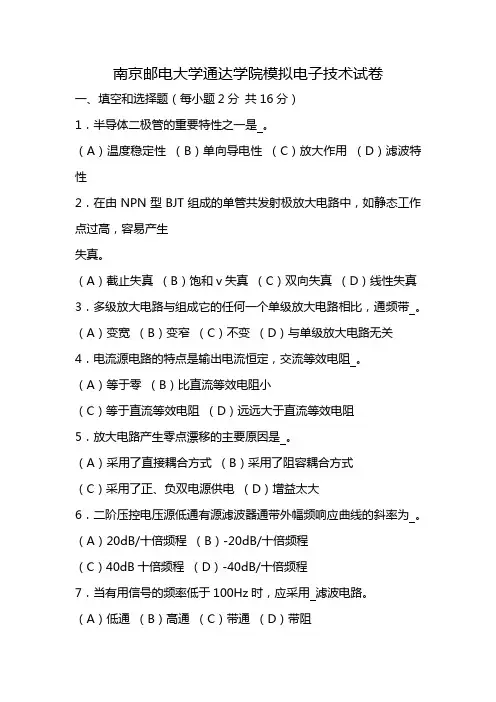

南京邮电大学通达学院模拟电子技术试卷一、填空和选择题（每小题2分共16分）1．半导体二极管的重要特性之一是。
（A）温度稳定性（B）单向导电性（C）放大作用（D）滤波特性2．在由NPN型BJT组成的单管共发射极放大电路中，如静态工作点过高，容易产生失真。
（A）截止失真（B）饱和v失真（C）双向失真（D）线性失真3．多级放大电路与组成它的任何一个单级放大电路相比，通频带。
（A）变宽（B）变窄（C）不变（D）与单级放大电路无关4．电流源电路的特点是输出电流恒定，交流等效电阻。
（A）等于零（B）比直流等效电阻小（C）等于直流等效电阻（D）远远大于直流等效电阻5．放大电路产生零点漂移的主要原因是。
（A）采用了直接耦合方式（B）采用了阻容耦合方式（C）采用了正、负双电源供电（D）增益太大6．二阶压控电压源低通有源滤波器通带外幅频响应曲线的斜率为。
（A）20dB/十倍频程（B）-20dB/十倍频程（C）40dB十倍频程（D）-40dB/十倍频程7．当有用信号的频率低于100Hz时，应采用滤波电路。
（A）低通（B）高通（C）带通（D）带阻8．在图1-8所示电路中，稳压管DZ的稳定电压V Z = 6V，最小稳定电流I zmin = 5mA，输入电压V I = 12V，电阻R=100Ω，在稳定条件下I L的数值最大不应超过。
（A）40mA （B）45mA （C）55mA （D）60mA图1-8二、（14分）分压式射极置共射放大电路如图2所示，已知BJT的β=100，V BE = 0.7V。
电路处于正常放大状态。
（1）估算电路的静态工作点；（2）画出简化的H参数小信号等效电路；（3）求放大电路通带内的电压增益、输入电阻和输出电阻。
图2三、（12分）放大电路如图3 a、b、c、d所示。
（1）试分别说明4个放大电路所属的组态；（2）当信号源为电压源，且内阻不为零时，最好采用图中哪一个电路作为输入级？（3）为了使放大电路有较强的带负载能力，最好采用图中哪一个电路作为输出级？（4）当信号的频率范围比较宽，肯包含较高的频率成分时，最好采用图中哪一个电路进行放大？（5）假设图a放大电路的输入电阻和输出电阻均为4k，图d的输入电阻为60k，输出电阻为50，当用图a和d构成两级放大电路，其输入信号取自内阻为200的电压源信号，输出端带4k负载时，试问：由图a作为第一级、图d为第二级时电压增益的值大，还是图d为第一级、图a为第二级时电压增益的值大？图3四、（10分）电路如图4所示。

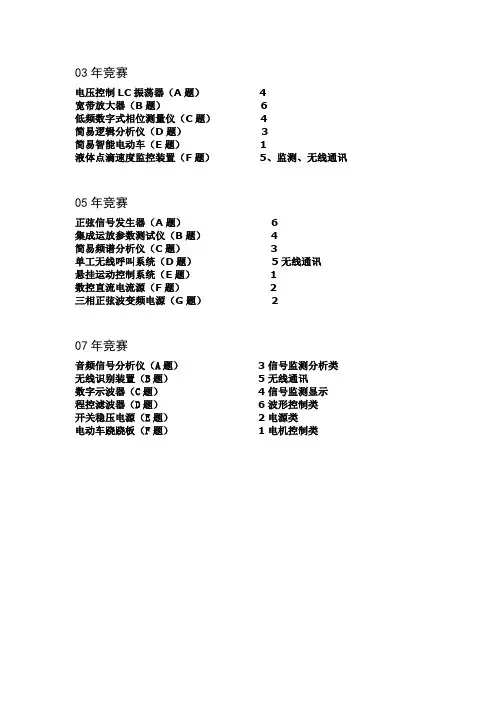

03年竞赛电压控制LC振荡器（A题） 4宽带放大器（B题） 6低频数字式相位测量仪（C题） 4简易逻辑分析仪（D题） 3简易智能电动车（E题） 1液体点滴速度监控装置（F题）5、监测、无线通讯05年竞赛正弦信号发生器（A题）6集成运放参数测试仪（B题）4简易频谱分析仪（C题）3单工无线呼叫系统（D题）5无线通讯悬挂运动控制系统（E题） 1数控直流电流源（F题） 2三相正弦波变频电源（G题） 207年竞赛音频信号分析仪（A题）3信号监测分析类无线识别装置（B题）5无线通讯数字示波器（C题）4信号监测显示程控滤波器（D题）6波形控制类开关稳压电源（E题）2电源类电动车跷跷板（F题）1电机控制类03-05年竞赛题目归类分析1、电机控制类：简易智能电动车（E题）03年题目悬挂运动控制系统（E题）05年题目电动车跷跷板（F题）07年题目2、电源类数控直流电流源（F题）05年题目三相正弦波变频电源（G题）05年题目开关稳压电源（E题） 07年题目3、信号监测分析类简易逻辑分析仪（D题）03年题目简易频谱分析仪（C题）05年题目音频信号分析仪（A题） 07年题目4、信号监测显示电压控制LC振荡器（A题）03年题目低频数字式相位测量仪（C题）03年题目集成运放参数测试仪（B题）05年题目数字示波器（C题） 07年题目5、无线通讯液体点滴速度监控装置（F题）03年题目单工无线呼叫系统（D题）05年题目无线识别装置（B题） 07年题目6、波形控制类宽带放大器（B题）03年题目正弦信号发生器（A题）05年题目程控滤波器（D题） 07年题目。

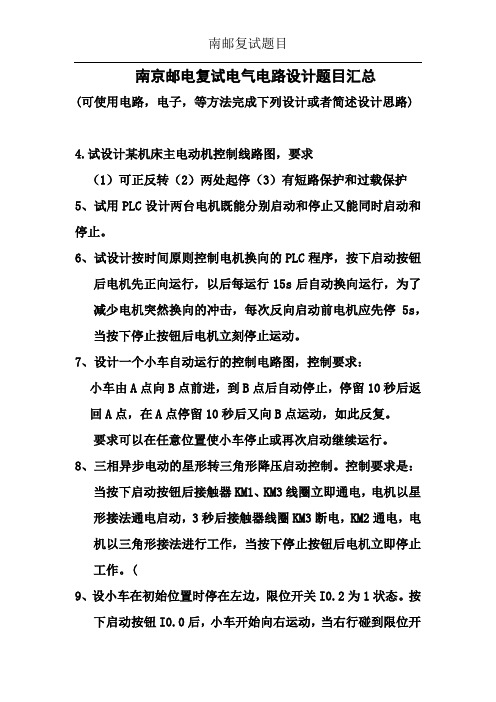

南京邮电复试电气电路设计题目汇总(可使用电路，电子，等方法完成下列设计或者简述设计思路)4.试设计某机床主电动机控制线路图，要求（1）可正反转（2）两处起停（3）有短路保护和过载保护5、试用PLC设计两台电机既能分别启动和停止又能同时启动和停止。
6、试设计按时间原则控制电机换向的PLC程序，按下启动按钮后电机先正向运行，以后每运行15s后自动换向运行，为了减少电机突然换向的冲击，每次反向启动前电机应先停5s，当按下停止按钮后电机立刻停止运动。
7、设计一个小车自动运行的控制电路图，控制要求：小车由A点向B点前进，到B点后自动停止，停留10秒后返回A点，在A点停留10秒后又向B点运动，如此反复。
要求可以在任意位置使小车停止或再次启动继续运行。
8、三相异步电动的星形转三角形降压启动控制。
控制要求是：当按下启动按钮后接触器KM1、KM3线圈立即通电，电机以星形接法通电启动，3秒后接触器线圈KM3断电，KM2通电，电机以三角形接法进行工作，当按下停止按钮后电机立即停止工作。
(9、设小车在初始位置时停在左边，限位开关I0.2为1状态。
按下启动按钮I0.0后，小车开始向右运动，当右行碰到限位开关I0.1后，停在该处，3s后开始左行，碰到限位开关I0.2后停止运动。
10、设计控制锅炉的引风机与鼓风机的程序。
控制要求：当按下起动按钮后，应先起动引风机，延时5s后起动鼓风机。
当按下停止按钮后，应先停鼓风机，5s后再停引风机。
11、设计出满足如下波形图的梯形图12 、按下启动按钮，指示灯1开始闪烁（周期1S），闪烁5次后指示灯1熄灭，指示灯2亮，指示灯2亮5S后自动熄灭。
13、试编写发射灯控制程序。
控制要求：按下启动按钮后，按照A-B-C-D-E-A的顺序依次点亮，并且重复循环，时间间隔为1S。
按下停止按钮后，停止工作。
1、一个开关控制3盏灯，按1下第1盏灯亮，再按2下第二盏灯亮，再按3下第3盏灯亮，再按1下3盏灯全部熄灭。
习题1. 用ispPAC10器件，分别构成电压放大倍数为6和86的放大器。
解：如果需要的电压放大倍数绝对值小于10，则只需要利用1个仪表用放大器。
将仪表用放大器IA1的增益设置为6，而IA2的增益设置为1且没有输入信号，输出放大器OA1的反馈电阻闭合。
如图题10.1′（a ）所示。
如果需要的电压放大倍数绝对值大于20，一般至少需要利用3个仪表用放大器，这可通过编程把PAC 块级联来实现。
如图题10.1′（b ）所示，图中，IA1，IA2，OA1属于PAC 块1，而IA3，IA4，OA2属于PAC 块1，则O1i 8U U =，O O1i i 10686U U U U =+=。
U i（a ）U i（b ） 图题10.1′2. 用ispPAC10器件，设计一个求和电路，实现运算关系式u o =5u i1-3 u i2。
解：需要利用2个仪表用放大器，分别输入信号u i1和 u i2。
将仪表用放大器IA1的增益设置为5，而IA2的增益设置为-3，输出放大器OA1的反馈电阻闭合。
如图题10.2′所示。
U i1U i2图题10.2′3. 用ispPAC20器件设计一个电源电压监控电路，被监控电压U I 为10V±10％，当电压超出范围时输出报警信号。
解：根据监控要求可知，U I 的正常范围为9V ～11V ，当电压超出范围时输出报警信号。
由此，可确定电源电压监控电路应由信号输入、比较基准电压和窗口比较器三部分构成。
（1）信号输入部分设计。
因输入信号已超出ispPAC20的线性工作范围，故应先对其分压。
将输入信号的标准值10.0V 分压至与片内共模电压参考基准源2.5V 相同，然后接至IN3的正端。
IN3的负端连接V REFOUT （2.5V ）。
将IN3与IA3相连，则U I 正常时，IA3输入的差模电压为-0.25V ～0.25V 。
为提高灵敏度，将IA3的增益设置为5，则U I 正常时，OA2的输出端OUT2的电压范围为-1.25～1.25V ，即IOUT2I 5(2.5) 1.25(10)4U U U =⨯-=-。
南京邮电大学第十一届数学建模竞赛题目
B题木板最优切割方案
某家具厂新进一批木板如表1所示，在家具加工的过程中，需要使用切割工具生产表2所示的产品。
假设：木板厚度和割缝宽度忽略不计。
表1木板的尺寸
表2 产品尺寸及生产任务
请为该家具厂给出如下问题的木板最优切割方案。
1.在一块木板上切割P1产品，建立数学模型，给出木板利用率最高(即剩余木板面积最小)的切割
方案，并将最优方案的结果填入表3。
表3 问题1的结果
2.在一块木板上切割P1和P3产品，建立数学模型，给出按照木板利用率由高到低排序的前3种
切割方案，并将结果填入表4。
表4 问题2的结果
3.需要完成表2中P1和P3产品的生产任务，建立数学模型，给出木板总利用率最高的切割方案，
并将结果填入表5。
表5 问题3的结果
4.需要完成表2中P1、P2、P3、P4产品的生产任务，建立数学模型，给出木板总利用率最高的
切割方案，并将结果填入表6。
表6 问题4的结果
5.不考虑产品P1，P2，P3，P4的需求数量，给定100张S1木板，按照表2中给出的利润，建立
数学模型，给出总利润最大的切割方案，并将结果填入表7。
表7 问题5的结果。
南京邮电大学《电工电子实验（二）》2022-2023学年的第二学期期末试卷《电工电子实验（二）》考试内容：《电工电子实验（一）》；考试时间：120分钟；满分：100分；姓名：——；班级：——；学号：——一、选择题（每题2分，共20分）1. 在进行模拟电路实验时，用于信号放大的主要元件是：A. 电阻B. 电容C. 运算放大器D. 二极管（但在此作为放大器使用时，通常与电阻等元件组合形成放大电路）2. 下列哪个实验主要用于验证数字电路中的逻辑运算规则？A. 戴维南定理实验B. 叠加定理实验C. 数字逻辑门电路实验D. 三相异步电动机启动实验3. 在示波器上调整波形垂直方向的幅度，应使用哪个旋钮？A. 扫描速度旋钮B. 垂直位移旋钮C. 垂直幅度旋钮D. 触发方式选择4. 逻辑表达式 F = A + BC 对应的门电路组合是：A. 与门和或门B. 或门和非门C. 与门、或门和非门的组合D. 仅需要或门5. 三相电源中，线电压与相电压的关系是（在星形连接且平衡负载情况下）：A. 线电压等于相电压B. 线电压等于相电压的√3倍C. 线电压等于相电压的一半D. 线电压与相电压无关6. 使用数字万用表测量电阻时，若选择量程过大，可能导致的后果是：A. 测量值偏大且不准确B. 测量值偏小且不准确C. 万用表损坏D. 无影响，只是读数可能较慢7. 下列哪个不是常用的模拟信号处理方法？A. 滤波B. 放大C. 采样D. 调制8. 在进行半导体二极管正向导通压降测量时，应给二极管施加：A. 正向高电压B. 正向低电压C. 反向电压D. 任意电压9. 555定时器构成的多谐振荡器电路中，用于控制振荡频率的主要元件是：A. 电阻B. 电容C. 电阻和电容的组合D. 运算放大器10. 在数字电路实验中，若要实现一个四输入的逻辑与（AND）功能，最少需要的基本逻辑门是：A. 1个B. 2个C. 3个D. 4个。
二、填空题（每空2分，共20分）1. 在模拟电路实验中，常用_______来表示电路中的非线性元件，如二极管和晶体管。
南邮数电习题答案南京邮电大学（简称南邮）是一所以信息与通信工程为主的综合性大学，数电（数字电子技术）作为该校电子信息类专业的一门重要课程，对于培养学生的工程实践能力和创新能力具有重要意义。
然而，由于数电的理论性较强，许多同学在学习过程中常常遇到一些难题。
为了帮助同学们更好地掌握数电知识，本文将提供一些数电习题的答案，并对其中的一些重点难点进行解析。
一、逻辑电路设计题1. 设计一个3位二进制加法器，要求使用最少的门电路。
答案：使用两个半加器和一个或门即可实现。
首先，使用一个半加器来实现低位的二进制加法，然后使用第二个半加器将进位连接到高位的二进制加法中。
最后，使用一个或门将两个半加器的和输出，即可得到3位二进制加法器。
二、时序电路设计题1. 设计一个2位计数器，要求从00开始，每次加1，直到11，然后重新从00开始。
答案：可以使用两个JK触发器来实现。
首先，将两个JK触发器连接成一个2位二进制计数器，然后将其输出连接到一个与门上。
当计数器输出为11时，与门输出为1，将其连接到JK触发器的清零端，即可实现计数器的循环。
三、存储器设计题1. 设计一个4位寄存器，要求能够存储任意一个4位二进制数，并能够对其进行读写操作。
答案：可以使用4个D触发器来实现。
首先，将四个D触发器连接成一个4位寄存器，然后将输入数据连接到D触发器的数据输入端，使其能够存储输入数据。
同时，将寄存器的输出连接到一个4位选择器上，通过选择器的控制信号，可以选择读取寄存器中的任意一个二进制数。
四、数字信号处理题1. 设计一个4位二进制加法器，要求使用补码表示，并能够处理溢出情况。
答案：可以使用4个全加器来实现。
首先，将四个全加器连接成一个4位二进制加法器，然后将两个加数和一个进位输入连接到全加器的输入端，使其能够进行二进制加法运算。
同时，将四个全加器的进位输出连接到一个溢出检测电路上，通过检测溢出信号，可以判断是否发生溢出。
通过以上习题的解答，我们可以看到数电课程中的一些重要知识点和设计方法。

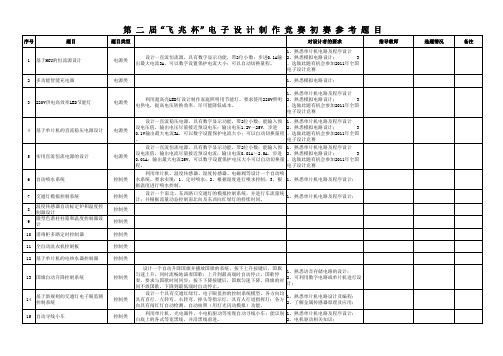

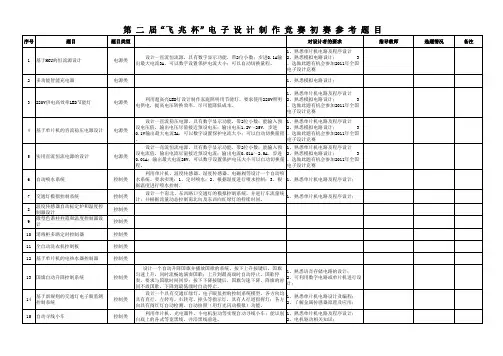

A非接触供电系统一、任务在不采用专用器件（芯片）的前提下，设计一个非接触供电系统的电路，使其实现对小型电器供电或充电等功能。
二、要求1 基本要求用仿真软件对电路进行验证，使其满足以下功能：1) 供电部分输入36V以下的直流电压，具有向多台电器设备非接触供电的功能。
2) 在输出功率≥1W的条件下，转换效率≥15%3) 最大输出功率≥5W。
2 发挥部分制作一个非接触供电系统的实物，使其完成以下功能：1) 供电部分输入36V以下的直流电压，具有向至少一台电器设备非接触供电的功能。
2) 在输出功率≥1W的条件下，转换效率≥10%三、说明1．设计报告必须包括建模仿真结果，发挥部分可以选作。
2．因为有的竞赛题目不易进行建模仿真，参赛者可以针对两道不同题目分别进行建模仿真与实物制作，评分时，仿真结果与实物制作各自的得分相加，作为参赛者的最后总分。
此时，只需要提交针对仿真结果的设计报告。
C 程控音频OCL功率放大器一、任务设计一个功率可程控、有输出功率显示的OCL音频功率放大器电路。
后级OCL功率放大部分用分立元件制作，供电电源为±15V，输入信号电压幅度为(10~1000)mV rms，负载为为8欧电阻。
二、要求1 基本要求用仿真软件对电路进行验证，使其满足以下要求：1) 失真度≤3%时，输出功率P0≥7.5W；2) 频率响应为(20~22000)Hz；3) 在信号源的幅度和频率固定为某一值时，可以设置输出功率，并实时测量、显示输出功率，显示的输出功率(Ps)与设定功率(Pg)的相对误差；2 发挥部分制作一个正弦波信号发生器的实物，使其完成以下功能：1) 失真度≤10%时，输出功率P0≥6W；2) 频率响应为(30~10000)Hz；3) 在输入端交流短路接地时，输出端交流信号≤20mVpp；4) 在信号源的幅度和频率固定为某一值时，可以设置输出功率，并实时测量、显示输出功率。
三、说明1．设计报告必须包括建模仿真结果，发挥部分可以选作。
历年全国电子设计大赛试题[1]历年全国电子设计大赛试题总汇楼主打印第1 页共57 页历年全国电子设计大赛试题总汇第一届（1994 年）全国大学生电子设计竞赛题目 (3)题目一简易数控直流电源 (3)题目二多路数据采集系统 (4)第二届（1995 年）全国大学生电子设计竞赛题目 (5)题目一实用低频功率放大器 (5)题目二实用信号源的设计和制作 (6)题目三简易无线电遥控系统 (7)题目四简易电阻、电容和电感测试仪 (8)第三届（1997 年）全国大学生电子设计竞赛题目 (9)A 题直流稳定电源 (9)B 题简易数字频率计 (10)C 题水温控制系统 (11)D 题调幅广播收音机* (12)第四届（1999 年）全国大学生电子设计竞赛题目 (13)A 题测量放大器 (13)B 题数字式工频有效值多用表 (14)C 题频率特性测试仪 (16)D 题短波调频接收机 (17)E 题数字化语音存储与回放系统 (18)第五届（2001 年）全国大学生电子设计竞赛题目 (19)A 题波形发生器 (19)B 题简易数字存储示波器 (20)C 题自动往返电动小汽车 (21)D 题高效率音频功率放大器 (22)E 题数据采集与传输系统 (23)F 题调频收音机 (25)第六届（2003 年）全国大学生电子设计竞赛题目 (26)电压控制LC 振荡器（A 题） (26)宽带放大器（B 题） (27)低频数字式相位测量仪（C 题） (28)简易逻辑分析仪（D 题） (30)第2 页共57 页简易智能电动车（E 题） (31)液体点滴速度监控装置（F 题） (33)第七届（2005 年）全国大学生电子设计竞赛题目 (34)正弦信号发生器（A 题） (34)集成运放参数测试仪（B 题） (34)简易频谱分析仪（C 题） (37)单工无线呼叫系统（D 题） (38)悬挂运动控制系统（E 题） (39)数控直流电流源（F 题） (41)三相正弦波变频电源（G 题） (42)第八届（2007 年）全国大学生电子设计竞赛题目 (43)音频信号分析仪（A 题）【本科组】 (43)无线识别装置（B 题）【本科组】 (44)数字示波器（C 题）【本科组】 (46)程控滤波器（D 题）【本科组】 (47)开关稳压电源（E 题）【本科组】 (49)电动车跷跷板（F 题）【本科组】 (50)积分式直流数字电压表（G 题）【高职高专组】 (53)信号发生器（H 题）【高职高专组】 (54)可控放大器（I 题）【高职高专组】 (55)电动车跷跷板（J 题）【高职高专组】 (56)第3 页共57 页第一届（1994 年）全国大学生电子设计竞赛题目题目一简易数控直流电源一、设计任务设计出有一定输出电压范围和功能的数控电源。
题目01 多路数据采集系统一、设计任务设计一个八路数据采集系统，系统原理框图如下：主控器能对50米以外的各路数据，通过串行传输线（实验中用1米线代替）进行采集的显示和显示。
具体设计任务是：（1）现场模拟信号产生器。
（2）八路数据采集器。
（3）主控器。
二、设计规定1．基本规定（1）现场模拟信号产生器：自制一正弦波信号发生器，运用可变电阻改变振荡频率，使频率在200Hz～2kHz范围变化，再经频率电压变换后输出相应1～5V直流电压（200Hz相应1V，2kHz相应5V）。
（2）八路数据采集器：数据采集器第1路输入自制1～5V直流电压，第2～7路分别输入来自直流源的5，4，3，2，1，0V直流电压（各路输入可由分压器产生，不规定精度），第8路备用。
将各路模拟信号分别转换成8位二进制数字信号，再经并/串变换电路，用串行码送入传输线路。
（3）主控器：主控器通过串行传输线路对各路数据进行采集和显示。
采集方式涉及循环采集（即1路、2路……8路、……1路）和选择采集（任选一路）二种方式。
显示部分能同时显示地址和相应的数据。
2．发挥部分（1）运用电路补偿或其它方法提高可变电阻值变化与输出直流电压变化的线性关系；（2）尽也许减少传输线数目；（3）其它功能的改善（例如：增长传输距离，改善显示功能）。
三、评分意见项目得分基本规定方案设计与论证、理论计算与分析、电路图30 实际完毕情况50 总结报告20发挥部分完毕第一项15 完毕第二项15 完毕第三项10题目02 实用低频功率放大器一、任务设计并制作具有弱信号放大能力的低频功率放大器。
其原理示意图如下：二、规定1．基本规定（1）在放大通道的正弦信号输入电压幅度为（5～700）mV，等效负载电阻RL为8Ω下，放大通道应满足：①额定输出功率POR≥10W；②带宽BW≥（50～10000）Hz；③在POR下和BW内的非线性失真系数≤3%；④在POR下的效率≥55%；⑤在前置放大级输入端交流短接到地时，RL=8Ω上的交流声功率≤10mW。
A题:公交车排班问题随着徐州市经济的快速发展，公交车系统对于人们的出行扮演着越来越重要的角色。
在公交车资源有限的情况下，合理的编排公交车的行车计划成为公交公司亟待解决的问题。
以下给出公交车排班问题中的部分名词说明和假设。
(1)班次：1辆公交车从起点出发到达终点停止为1个班次。
(2)公交车公司有两种类型的班车：单班车和双班车。
除非特殊说明，单班车和双班车都可以用于公交车排班。
(3)单班车：由同一个驾驶员驾驶的公交车。
单班车通常要求在早高峰跑2-3个班次，晚高峰2-3个班次，一天不超过5个班次。
(4)双班车：由两个驾驶员驾驶的公交车。
双班车要求上、下午各一个司机，上午和下午司机的工作时间尽可能均匀，并且都不超过8小时。
每辆双班车一天运行不超过10个班次。
(5)公交车运行的单程时间，已经包含乘客在各站(包括起点和终点)的上下车时间。
(6)假设每辆公交车可以运行1整天不需要加油。
(7)末班车的发车时间，可以在原有发车间隔的基础上调整2分钟（±2分钟）。
(8)本题以简单的环路公交路线为例，即公交车从A点出发，经过一系列站点后再次回到A点为1个班次。
(9)最短停站时间是指公交车完成1个班次之后，开始运行下一个班次之前，需要在终点停留的最短的时间。
在问题1-3中，每辆公交车的最短停站时间为0，即：公交车回到终点后不需要停留，可以继续进行下一班次的运行。
问题1. 徐州市2路公交车，从徐州火车站出发后经沿途站点后回到徐州火车站，2路公交车行车信息如表1。
请建立数学模型，计算徐州市2路公交车，在早高峰时段(6:00-8:00)运行所需要使用的最少公交车数量(需要给出含单班车和双班车各多少辆)。
问题2. 在问题1的基础上，请建立数学模型并设计相应的求解算法，给出徐州市2路公交车完成一整天的运行所需要最少的公交车的数量(需要给出含单班车和双班车各多少辆)，并按照表2的格式给出公交车排班计划表。
问题3. 在问题2的基础上，如果要求单班车不少于3辆，请建立数学模型并设计相应的求解算法，给出徐州市2路公交车完成一整天的运行所需要最少的公交车的数量(需要给出含单班车和双班车各多少辆)，并按照表2的格式给出公交车排班计划表。
2013年南京邮电大学电子设计模拟竞赛试题2013年南京邮电大学电子设计竞赛暨全国大学生电子设计竞赛模拟赛试题参赛注意事项（1）2013年8月5日12:30竞赛正式开始。
（2）参赛者必须是有正式学籍的全日制在校本科学生。
（3）每队严格限制3人，开赛后不得中途更换队员。
（4）竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。
（5）2013年8月9日20:30竞赛结束，上交设计报告、自行保成制作实物，等待简易信号跟踪监测仪（A题）一、任务设计一个以128×64LCD为显示屏为波形和参数显示装置的简易信号跟踪监测仪。
其设计原理框图见如下图1。
输入信号为幅度可变的函数信号，在一定的频率范围内连续变化或随机出现（频率跳变），跟踪将以最快速的速度跟踪并捕捉到信号（锁定），用参数和图形的方式显示信号特性。
参数包括信号频率、幅度（峰值）、信号类型（注1）、跟踪时间（从启动跟踪到显示波形和参数）。
技术要求（1）基本要求1）信号频率范围：100KHz—1MHz，最小步进1KHz，可设定。
2）信号输出幅度：100mV—2Vrms(5.6Vp-p)，误差≤5%。
3）信号跟踪时间：200ms—20S（手动和自动跟踪）。
4）显示信号的参数。
5）显示被测信号的时域波形。
（注1）（2）发挥要求6）信号频率范围：100KHz—10MHz，最小步进100Hz，可设定。
7）信号输出幅度：10mV—2Vrms(5.6Vp-p)，误差≤5%。
8）信号跟踪时间：200ms—20S（手动和自动跟踪）。
9）显示信号的参数。
10）显示被测信号的时域波形。
（注1）11）参数和波形迭加显示。
注1：信号类型即显示被测信号的时域波形，需将输入信号直接接入AGC放大器（在信号输入端增加一个信号开关），需要考虑信号频率和AD变换器的转换速度之间的关系。
2：图中变频并不限制为一次变频，须根据实际方案考虑。
3：图中低通滤波器也可采用带通实现，中心频率不限，带宽小于100KHz。
二、说明信号源为函数信号发生器可以产生的信号。
信号的手动跟踪是指信号源先随机设定好一个信号后，用按键启动搜索，直到显示正确的参数或波形。
自动跟踪是指在已跟踪到一个信号的情况下，改变信号源频率，仪器会自动跟踪到这个频率，并显示新的参数和波形。
迭加显示是指在屏幕上同时显示波形和参数。
图中A，B，C，D，E点需要设置易于测量的测试点。
评分标准高效LEI）驱动LED电路(B题）一、任务设计制作一个高效IED驱动电路，驱动一个由5只白光IED（现场统一提供）串联组成的发光装置，要求点亮的IED无明显闪烁。
整体电路必须采用3. 3V 单路直流稳压电源供电，不得采用额外供电方式。
限定采用TI公司TPS61040作为DC-DC变换器核心芯片。
整个电路供电电源采用下图1方式。
二、要求(1)开关S1初始为接通状态，可对电容C充电至3. 3V.用单片机控制LED发光管亮度。
流过LED的平均电流通过按键控制。
上电初始值为1mA, 变化范围为1mA-22mA可循环，步进为3mA，控制精度为士0. 2mA，并尽量提高控制精度。
(2)开关S1断开后，电路由电容C供电。
控制LED 驱动电路，在保证LED串上电流不小于0.5mA的前提下，尽可能延长对LED的供电时间。
电路中不得采用容量大于4.7uF的其他电容。
(3)用单片机检测流过LED串的电流。
在(1)、(2)中当流过 LED串的电流在1mA-0.5mA之间时，单片机开发板上的LED指示灯熄灭：当流过LED串的电流大于1mA或小于0.5mA时，点亮LED指示。
(4)其他。
四、说明（1）可以利用单片机内置PWM或外接DAC控制DC-DC变换器调节LED 串的电流．（2）测试时，使用测试专用电容C及IED串．(3）需按图中要求，电流表串接在LED电路中；电容C及LED串须留有接线柱，便于测试时更换测试专用LED及电容器C.(4) 测试过程中，除了更换电容和LED串及按键外，不能更改硬件与接线。
X-Y信号产生与图形显示（C题）一、任务设计制作一个 X-Y信号产生与图形显示装置，示意图如图1所示。
图中示波器工作在X-Y方式；外加正弦信号的频率为1MHz左右，电压峰峰值为2V。
二、要求(1）设计并制作一组移相分别为0º、45º、90º、I80º的移相电路，完成对外加正弦信号的移相，作为Y轴信号。
要求移相电路的增益为1，增益误差不大于5%。
移相误差不大于5º。
(2) 直接使用外加信号作为X轴信号（见图1的A信号），示波器显示的X-Y图形正确。
(3) 设计并制作一个2分频电路，完成对外加正弦信号的2分频，作为X轴信号（见图l的B信号）。
要求分频输出为正弦信号，电压峰峰值为2V，波形无明显失真; 示波器显示的X-Y图形正确。
(4) 设计并制作一个单位增益的程控移相电路，要求移相范围为0-45º：移相的步进不大于15º，移相误差不大于5º，增益误差不大于5%。
相移值可以通过MSP430进行设置。
(5) 利用要求(1）中的移相电路组和要求(4)中的程控移相电路，组合成一个移相范围为0-180º的移相电路，相移值可以通过MSP430进行设置，移相的步进不大于15º，移相误差不大于5º，并能结合A 和B两种X轴信号，在示波器上显示对应的X-Y图形，要求X-Y图形显示正确。
（6）能在MSP430的控制下完成0-180º的自动循环移相，并能结合A 和B两种X轴信号，在示波器上动态地显示X-Y图形。
要求X-Y图形显示正确，循环移相周期大约为15秒。
(7)其他。
四、说朋（1）题目要求（1）中的0º、45º、90º、180º四个移相电路是独立的，它们可以单独使用，也可以串联使用。
(2) 题目要求(4)中的程控移相电路可采用变容二极管。
若采用变容二极管方案，可通过DAC产生的电压来改变其电容值，实现程控移相。
(3) 题目要求(5)中的0-180º, 程控移相可采用如下方案：0-45º的移相可以直接由要求(4)中的程控移相电路产生：45-90º的移相可由要求（1）中的45º移相电路与要求(4)中的程控移相电路串联产生….;135-180º的移相可由要求（1）中的45º移相电路、90º移相电路与要求(4)中的程控移相电路串联产生。
(4) 题目要求(l)中移相电路组和要求(4)中的程控移相电路，都需要提供测试端口。
(5) 本题目的X-Y图形就是李沙育(Lissajous)图形的多种扩展。
比如，假设X轴信号和Y轴信号分别为0.5MHz和lMHz的正弦信号，信号电压峰峰值相等，在起始时刻相位相同，对应的X-Y图形，也就是 Lissajous图形，如图2所示。
（6）用相同方法可以做个3分频系统测试，会有意想不到的收获。
移动手机信号放大器（D题）一、任务设计制作一个移动GSM 手机信号放大器，示意图如图1所示。
图中通过振子天线接收外部移动信号，通过电缆连接双向信号放大器，用于提高手机的信号接收能力。
二、要求(1）设计GSM900MHz频段，下行935MHz-960MHz基站发移动台收，上行890MHz-915MHz 移动台发基站收。
(2) 外接天线与放大器间距离大于3米，同轴电缆。
放大器增益大于20dB。
（3）上下行信号隔离度大于20dB.图1 放大器逻辑框图四、说明（1）测试手机可以放在金属屏蔽盒子内测试，或用手机寻找实际弱信号场地测试。
（2）可以采用仪器测试放大器的增益和频率范围。
RFID读卡器（E题）一、任务设计制作一个RFID读卡器，能读写普通射频卡（13.56MHz）的序列号，示意图如图1所示。
收发器不能使用专用的读写芯片。
二、要求(1）设计和制作RFID天线和无线收发器，频率13.56MHz。
传输能量给射频卡，并得到应答信号(2) 设计满足ISO14443的信息收发，正确读出卡内数据。
（3）进一步提高读写距离大于1厘米。
四、说明（1）不能使用专用读芯片或模块（2）射频卡类型不限，只要能读出数据，可以用现成的读卡器测试。
悬挂运动控制系统（F题）一、任务设计一电机控制系统，控制物体在倾斜（仰角≤100度）的板上运动。
在一白色底板上固定两个滑轮，两只电机（固定在板上）通过穿过滑轮的吊绳控制一物体在板上运动，运动范围为80cm×100cm。
物体的形状不限，质量大于100克。
物体上固定有浅色画笔，以便运动时能在板上画出运动轨迹。
板上标有间距为1cm的浅色坐标线（不同于画笔颜色），左下角为直角坐标原点, 示意图如下。
1、基本要求：（1）控制系统能够通过键盘或其他方式任意设定坐标点参数；（2）控制物体在80cm×100cm的范围内作自行设定的运动，运动轨迹长度不小于100cm，物体在运动时能够在板上画出运动轨迹，限300秒内完成；（3）控制物体作圆心可任意设定、直径为50cm的圆周运动，限300秒内完成；（4）物体从左下角坐标原点出发，在150秒内到达设定的一个坐标点(两点间直线距离不小于40cm)。
2、发挥部分（1）能够显示物体中画笔所在位置的坐标；（2）控制物体沿板上标出的任意曲线运动(见示意图)，曲线在测试时现场标出，线宽1.5cm～1.8cm，总长度约50cm，颜色为黑色；曲线的前一部分是连续的，长约30cm；后一部分是两段总长约20cm的间断线段，间断距离不大于1cm；沿连续曲线运动限定在200秒内完成，沿间断曲线运动限定在300秒内完成；（3）其他。
三、评分标准四、说明1、物体的运动轨迹以画笔画出的痕迹为准，应尽量使物体运动轨迹与预期轨迹吻合，同时尽量缩短运动时间；2、若在某项测试中运动超过限定的时间，该项目不得分；3、运动轨迹与预期轨迹之间的偏差超过4cm时，该项目不得分；4、在基本要求(3)、(4)和发挥部分(2)中，物体开始运动前，允许手动将物体定位；开始运动后，不能再人为干预物体运动；5、竞赛结束时，测试用板(板上含空白坐标纸) 测试时自带。
简易智能电动车（G题）一、任务设计并制作一个简易智能电动车，其行驶路线示意图如下：二、要求1、基本要求（1）电动车从起跑线出发（车体不得超过起跑线），沿引导线到达B 点。
在“直道区”铺设的白纸下沿引导线埋有1~3块宽度为15cm、长度不等的薄铁片。
电动车检测到薄铁片时需立即发出声光指示信息，并实时存储、显示在“直道区”检测到的薄铁片数目。
