南邮电工电子实验复习资料与试卷

  • 格式：doc
  • 大小：203.00 KB
  • 文档页数：11

下载文档原格式

  / 11

合集下载

电工电子实验课件(南邮)

电工电子实验课件(南邮)

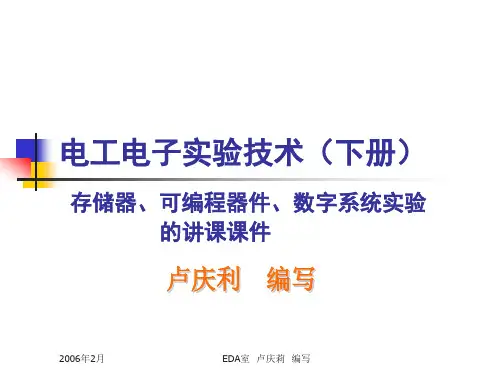

2006年2月 EDA室 卢庆莉 编写
2、下载时注意事项
通用阵列逻辑 GAL 一、GAL16V8总体结构
20个引脚的器件；
8个专用输入端；
8个I/O端；
1个时钟输入端CLK； 1个使能OE。
2006年2月 EDA室 卢庆莉 编写
2006年2月
EDA室 卢庆莉 编写
输出逻辑宏单元（OLMC）
2006年2月
EDA室 卢庆莉 编写
GAL具有五种工作模式：
(a)专用输入模式
CLK NC OE NC
至另一个邻级
1 EN 1 NC CLK
2006年2月
NC OE
来自邻级 输出(m)
EDA室 卢庆莉 编写
(b)专用组合输出模式
CLK NC OE NC Vcc
1
1 =1
EN

XOR(n)
1
NC NC CLK NC OE
F3= 1 1 0 1 1 0 1 1 F4= 1 0 1 1 1 0 0 1
2006年2月
EDA室 卢庆莉 编写
使用8个存储单元，4根数据线。 F1= 1 1 0 0 1 1 0 0 F2= 1 1 1 1 0 0 0 0 F3= 1 1 0 1 1 0 1 1 F4= 1 0 1 1 1 0 0 1 →D0 →D1 →D2 →D3
Cache 高速缓存 2006年2月
实验中所用器件型号为： 28C64B型E2PROM(电可改写的ROM)


结构：采用浮栅隧道氧化层MOS管。它有两个栅极： 控制栅GC 和 浮置栅Gf。 特点：浮置栅与漏区之间有一个氧化层极薄的隧道区， 其厚度仅为10~15um , 可产生隧道效应。写入、擦 除：利用隧道效应。

南京航空航天大学-电工电子考研复习题()(DOC)

南京航空航天大学-电工电子考研复习题()(DOC)

南京航空航天大学-电工电子考研复习题(整理)(DOC)————————————————————————————————作者：————————————————————————————————日期：第十四章半导体器件3007在PN 结中形成空间电荷区的正、负离子都带电，所以空间电荷区的电阻率（ A ）。

(a)很高(b) 很低(c)等于N 型或P 型半导体的电阻率11023型号为2CP10 的正向硅二极管导通后的正向压降约为（ C ）。

(a) 1V (b) 0.2 V (c) 0.6 V15039电路如图1 所示，已知U = 6V，u =18sintV，波形如图2，二极管正向导通时的压降可忽略不计，则二极管两端电压uD 的波形为图3 中（）。

22061温度稳定性最好的稳压管是（A ）。

(a) 稳定电压UZ = 6 V 的管子(b) 稳定电压UZ > 6 V 的管子(c) 稳定电压U < 6 V 的管子23064稳压管的动态电阻rZ 是指（ B ）。

(a) 稳定电压与相应电流IZ 之比(b) 稳压管端电压变化量UZ 与相应电流变化量IZ 的比值(c) 稳压管正向压降与相应正向电流的比值24065动态电阻rZ 是表示稳压管的一个重要参数，它的大小对稳压性能的影响是（B ）。

(a) rZ 小则稳压性能差(b) rZ 小则稳压性能好(c) rZ 的大小不影响稳压性能34084晶体管的主要特点是具有（ B ）。

(a) 单向导电性(b) 电流放大作用(c) 稳压作用35086如果改变晶体管基极电压的极性，使发射结由正偏导通改为反偏，则集电极电流（ B ）。

(a) 反向(b) 近似等于零(c) 不变(d) 增大36088 晶体管处于截止状态时，集电结和发射结的偏置情况为（ B ）。

(a)发射结反偏集电结正偏(b) 发射结、集电结均反偏(c) 发射结、集电结均正偏(d) 发射结正偏，集电结反偏38091 晶体管的穿透电流ICEO 是表明（ A ）。

南京邮电大学 电工电子实验课程介绍

南京邮电大学 电工电子实验课程介绍

1、TY-360表盘刻度
电阻档 刻度 直流电压、电流， 交流电压档刻度
10V交流电压档 专用刻度
2.TY-360表的中值电阻及技术参 数

中值电阻：
R×1档
20Ω
R×10 档
200 Ω
R×100 档
2K Ω
R×1K 档
20K Ω
R×10K 档
200K Ω
TY-360表的技术参数：
测量内容 灵敏度 及电压 降 0.05mA 0.1V 0.25V 2.5～25～250mA 0.1 20KΩ/V 0.25～2.5 ～10 ～50V 20KΩ/V 250 ～1000V 9KΩ/V 9KΩ/V 10 ～50 ～250 ～ 1000V 测量范围
直流电流 DCA 直流电压 DCV 交流电压 ACV
3、直流电压测量
红表棒插入“+”插口，黑表棒插入“－”插口，测量选择开关 置于“DCV”的适当档位处。(如果不能事先估计被测电压的数值， 应先将测量选择开关置于最大量程档位，然后根据实测指示值的 大小，选用适当量程。) 电压的数值是在“VmA”刻度上读数， 满偏值 。
《电工电子实验》课程介绍
一.
课程性质、目的与任务，教学内容及 安排 二. 总体课程安排 三. 本学期课程安排 四. 《电工电子实验》课程的特点 五. 如何学好《电工电子实验》课 六. 《电工电子实验》课学习要求 七. 正确使用TY-360万用表
一. 课程性质、目的与任务
测量直流电压，应将仪表并联接入，并使红表棒接被测部分的 高电位端，黑表棒接被测部分的低电位端。(如果不知道被测部 分的电位高低和电压极性，可先将转换开关置于直流电压最大量 程档，快速试测一下，然后根据指针的偏转情况修正红黑表棒的 连接方式及重新设置合适的量程档。）

南京邮电大学大二微电子专业数字集成电路基础试卷及答案

南京邮电大学大二微电子专业数字集成电路基础试卷及答案
得分
四、简答题(共10分)
555定时器的电气原理图如图4.1所示，当5脚悬空时，比较器C1和C2的比较电压分别为 和 。问：
（1）当vI1> ，vI2> 时，比较器C1输出低电平，C2输出高电平，基本RS触发器（置0\置1\状态不变），放电三极管T导通，输出端vO为低电平。
（2）当vI1< ，vI2< 时，比较器C1输出高电平，C2输出低电平，基本RS触发器（置0\置1\状态不变），放电三极管T截止，输出端vO为高电平。
写出反馈归零函数,
方法一:从0开始计数
方法二:从1000开始计数,取状态S15=1111时,QC=1,经非门得
画连线图
方法一:
方法二:
得分
二、单项选择题(共20分)
1.对于四位二进制译码器，其相应的输出端共有。
A．4个B.16个C.8个D.10个
2.要实现 ,JK触发器的J、K取值应为。
A．J=0，K=0 B.J=0，K=1C.J=1，K=0D.J=1，K=1
3.图2.1所示是触发器的状态图。
A.SR B.D C.T D.Tˊ
4．在下列逻辑电路中，不是组合逻辑电路的有。
南京邮电大学《数字集成电路基础》试题A
（考试时间：120分钟）
班级：姓名：学号：成绩：
得分
一、空题（共20分）
1.数字信号的特点是在上和上都是断续变化的，其高电平和低电平常用和来表示。
2.常用的BCD码有、、等，常用的可靠性代码有、等。
3.将十进制数45转换成8421码可得。
4.同步RS触发器的特性方程为Qn+1=__________；约束方程为。
×
1
1
×
0
×

电工电子技术复习考试题及答案

电工电子技术复习考试题及答案

电工电子技术复习复习题1一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、在 图 示 电 路 中，已 知 U S = 2 V ，I S = -2 A 。

A 、B 两 点 间 的 电 压 U AB 为 ( )。

(a) -3 V(b) -1 V(c) -2 V1题2题2、在 图 示 电 路 中 ，U S，I S 均 为 正 值，其 工 作 状 态 是 ( )。

(a) 电 压 源 发 出 功 率 (b) 电 流 源 发 出 功 率 (c) 电 压 源 和 电 流 源 都 不 发 出 功 率3、半 导 体 二 极 管 的 主 要 特 点 是 具 有（ ）。

(a) 电 流 放 大 作 用 (b) 单 向 导 电 性 (c) 电 压 放 大 作 用 4、旋 转 磁 场 的 转 速 n 1 与 极 对 数 p 和 电 源 频 率 f 的 关 系 是( ) 。

(a) n fp160=(b) n f p 1602= (c) n p f160= 5、若 把 电 路 中 原 来 电 位 为 －2 V 的 一 点 改 为 电 位 参 考 点，则 改 后 的 电 路 中，各 点 电 位 比 原 来( )。

(a) 变 高 (b) 变 低 (c) 不 能 确 定 6、某 三 相 电 源 的 电 动 势 分 别 为 e t A =+︒2031416sin()V ，e B = 20 sin (314 t －104︒) ，e t C V =+︒20314136sin()，当 t = 13 s 时，该 三 相 电 动 势 之 和 为 ( )。

(a) 20 V (b)202V(c) 0 V7、 某 三 角 形 联 接 的 纯 电 容 负 载 接 于 三 相 对 称 电 源 上，已 知 各 相 容 抗 X C = 6 Ω，线 电 流 为 10 A ，则 三 相 视 在 功 率 ( )。

(a) 1 800 V A (b) 600 V A (c) 600 W8、 图 示 电 路 中，R = X L = X C = 1 Ω，则 电 压 表 的 读 数 为 ( )。

南邮 电工电子试卷L答案及评分标准--张豫滇(二.1和二.2题)

南邮 电工电子试卷L答案及评分标准--张豫滇(二.1和二.2题)

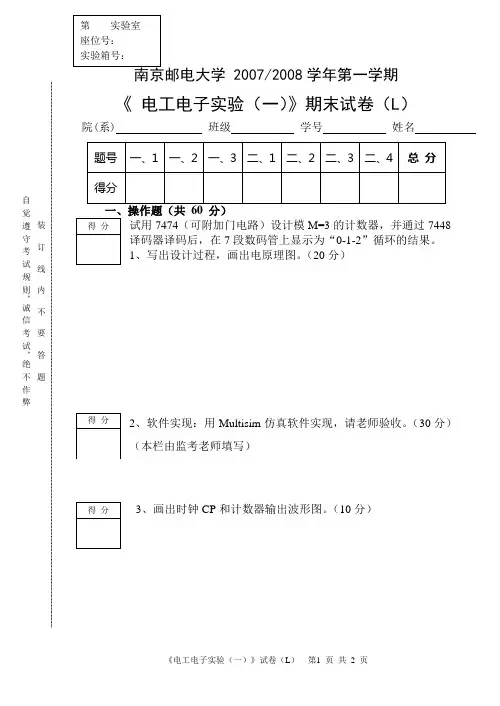

南京邮电大学 2007/2008学年第一学期《 电工电子实验（一）》期末试卷（L ）院(系) 班级 学号 姓名 试用7474（可附加门电路）设计模M=3的计数器，并通过7448译码器译码后，在7段数码管上显示为“0-1-2”循环的结果。

1、写出设计过程，画出电原理图。

（20分） 2、软件实现：用Multisim 仿真软件实现，请老师验收。

（30分）（本栏由监考老师填写）3、画出时钟CP 和计数器输出波形图。

（10分）装订 线 内 不 要 答 题自觉遵守考试规则，诚信考试，绝不 作弊 第 实验室座位号：实验箱号：二、问答题（共40分）1、在用双迹法测量正弦电路相位差时，示波器输入耦合选择“DC”（直流）或“AC”（交流）耦合，测量结果是否一致？为什么？（10分）答案：测量结果一致（5分）。

原因是，虽然AC档与DC 档有区别，DC档会因为信号中的直流分量造成信号Y轴方向的移动，但是，可以通过Y轴POSITION旋钮调节。

（5分）（注1：此题限制条件不足，当输入信号、移相电路元件种类、元件值、电路结构，示波器操作限制不同，则答案不同。

此题不应问“测试结果是否一致”应问“操作是否最为合理”）(注2：为了统一评分标准起见，评分时考虑3点：1）示波器操作没有特殊限制；2）实验中输入信号直流分量不是很大，未导致DC档时无法观测输出波形；如果回答原因时分析了AC档与DC档的区别，可以给5分）（注3：测量结果一致的原因是，如果不限制示波器Y轴POSITION的使用，当位于DC档时，尽管信号会因直流分量向上或向下移动，但是，可以通过调节POSITION旋钮，将输入和输出信号的零度相位点调整到同一条水平基线上，因此，可以测试，且测试结果是一致的。

）2、SX2172型交流毫伏表和TY360型万用表都能测量正弦交流信号有效值，试举例说明两者有何主要区别？（10分）答案：1）电压测量范围不同（4分）2）频率范围不同（3分）3）输入阻抗不同（2分）4）其他，如精度不同（1分）3、试大致绘出6V稳压管的伏安特性曲线，并指出起稳压作用的是哪部分？（10分）4、什么是互感线圈的同名端，举例说明如何判断同名端？（10分）。

南邮电工电子实验复习与试卷

南邮电工电子实验复习与试卷

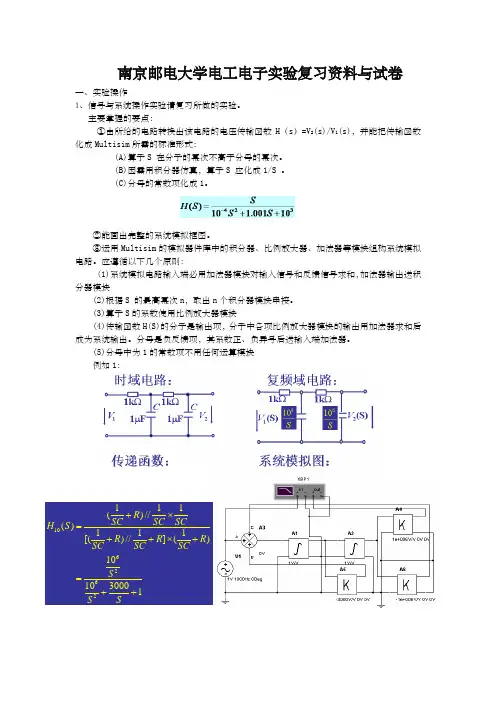

南京邮电大学电工电子实验复习资料与试卷一、实验操作1、信号与系统操作实验请复习所做的实验。

主要掌握的要点：①由所给的电路转换出该电路的电压传输函数H（s）=V2(s)/V1(s)，并能把传输函数化成Multisim所需的标准形式:(A)算子S 在分子的幂次不高于分母的幂次。

(B)因需用积分器仿真，算子S 应化成1/S 。

(C)分母的常数项化成1。

②能画出完整的系统模拟框图。

③运用Multisim的模拟器件库中的积分器、比例放大器、加法器等模块组构系统模拟电路。

应遵循以下几个原则:(1)系统模拟电路输入端必用加法器模块对输入信号和反馈信号求和，加法器输出送积分器模块(2)根据S 的最高幂次n，取出n个积分器模块串接。

(3)算子S的系数使用比例放大器模块(4)传输函数H(S)的分子是输出项，分子中各项比例放大器模块的输出用加法器求和后成为系统输出。

分母是负反馈项，其系数正、负异号后送输入端加法器。

(5)分母中为1的常数项不用任何运算模块例如1：106262111()//()111[()//]()101030001RSC SC SCH SR R RSC SC SCSS S+⨯=++⨯+=++画出幅频和相频图例如2：画出幅频和相频图2、操作题如下图所示，写出该图的传输函数H(S)（V1是输入信号、V2是输出信号）。

画出题中电路对应的系统模拟框图。

（20分）写出传输函数H(S) （10分）画出题中电路对应的系统模拟框图（10 分）在Multisim2001环境中，测试该系统模拟电路的幅频特性相关参数。

（10分）(需包含半功率点与谐振频率点)频率点 3.147KHz 3.715KHz 4.474KHz电压比0.707 0.9999 0.707根据测试数据作出该电路的幅频特性曲线图。

（10分）有波形5分, 每个参数1分.3、D/A转换器操作实验请复习所做的实验。

掌握的要点：①根据输出电压选定数字输入端。

设计由DAC0832完成。

南邮模电期末考试复习重点

南邮模电期末考试复习重点
: （约25分 ） 知道晶体管三个极的特点，熟悉晶体管的工作状 态，会判断晶体管的工作状态 1、会做例5.3.1,例5.3.2,例5.4.1，例5.4.2， 会做作业5.10. 2、掌握共射电路的计算（放大倍数、输入、出 电阻的具体计算） 3、会判断作业5.2和5.3中的NPN的工作状态。
CH8:（约10分 ） 1、掌握8.1节，会判断8.1节中图8.1.3,图8.1.4, 图8.1.5，图8.1.6，图8.1.7,图8.1.8,图8.1.9属 于那种反馈类型 2、知道串联、并联负反馈电路中信号源内阻、 负载电阻对反馈效果的影响。 3、知道负反馈放大电路产生自激振荡的条件。
4、知道RLC串联谐振时电阻电压，电容电压 和电感电压的表达式。会用相量法。 思考题：已知RLC串联电路的电源电压为 sqrt(2)sin(wt+30),谐振频率为2K,电路电流 有效值为10uA,电容电压有效值为10mV,会求 R,L,C,Q
CH4: （约5分 ） 熟悉二极管的伏安特性，掌握稳压管 1、会做例4.3.2,例4.3.3，会做作业4－9 2、理解稳压管击穿的概念
通达期末考试复习 （2011）
考试内容（含A卷和B卷）
1 电路分析部分（约50分） 考点详解： CH1：约25分
CH1 ：1、会计算基础电路的电压、电流、功率 2、熟悉关联和非关联参考方向，会用KVL,KCL 3、掌握1.6.2小节,理解图1.6.7,理解图1.6.8， 会做例1.6.2 4、掌握节点分析法，会列写图1.8.1所示电路的 方程,会做例题1.8.2，(含受控源) 5、掌握戴维南定理，会求简单电路的戴维南电路， 会做例1.10.1，例1.10.2,作业1.9 (含受控源)
CH9:（约10分 ） 1、掌握9.1.1理想运放的虚断、和虚短。 2、掌握 9.2节中反向比例电路、同向比例电路、 加法电路、减法电路。会计算这几个电路。 3、会设计Uo=AU1-BU2的运算电路，其中A,B为常 数，如A=5,B=7。

电工电子技术试题库考试试卷期末考试试卷及答案详解

电工电子技术试题库考试试卷期末考试试卷及答案详解

电工电子技术试题库考试试卷期末考试试卷及答案详解一、选择题（每题2分，共20分）1. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 二极管答案：D解析：基本的电路元件包括电阻、电容和电感。

二极管属于半导体器件，不属于基本电路元件。

2. 在串联电路中，电流处处相等，以下哪个说法正确？A. 电压处处相等B. 功率处处相等C. 电阻处处相等D. 电容处处相等答案：B解析：在串联电路中，电流处处相等，因此功率处处相等。

电压、电阻和电容在串联电路中不一定相等。

3. 以下哪个属于非线性电阻？A. 线性电阻B. 热敏电阻C. 光敏电阻D. 所有以上选项答案：D解析：非线性电阻包括线性电阻、热敏电阻和光敏电阻等。

4. 以下哪个不属于放大器的分类？A. 电压放大器B. 功率放大器C. 频率放大器D. 直流放大器答案：C解析：放大器的分类主要有电压放大器、功率放大器、频率放大器和直流放大器等。

频率放大器不属于放大器的分类。

5. 以下哪个是模拟信号的特点？A. 连续性B. 离散性C. 确定性D. 随机性答案：A解析：模拟信号具有连续性，而数字信号具有离散性。

二、填空题（每题3分，共15分）6. 在并联电路中，电压处处相等，电流等于各支路电流的______。

答案：和解析：在并联电路中，电压处处相等，电流等于各支路电流的和。

7. 电路元件按照其在电路中的作用可分为______元件和______元件。

答案：有源元件，无源元件解析：电路元件按照其在电路中的作用可分为有源元件（如电源、信号源等）和无源元件（如电阻、电容、电感等）。

8. 放大器的输入信号与输出信号的相位关系称为______。

答案：相位移解析：放大器的输入信号与输出信号的相位关系称为相位移。

9. 模拟信号经过采样和量化后，变为______信号。

答案：数字信号解析：模拟信号经过采样和量化后，变为数字信号。

三、判断题（每题2分，共10分）10. 在串联电路中，电压处处相等。

电工电子考试试卷（含答案）

电工电子考试试卷（含答案）

电⼯电⼦考试试卷（含答案）得分统计表：⼀、判断题（请将答案填到判断题答题表中，正确的打“√”，错误的打“ⅹ”，每题2分，11题，共22分）1、输⼊为4位⼆进制代码的译码器，它的输出最多有15 个。

（）2、当温度升⾼时,晶体三极管的变化规律是β减⼩。

（）3、为了减⼩零点漂移,通⽤型运放的输⼊级多采⽤差分放⼤电路。

（）4、在N 型半导体中⾃由电⼦是多数载流⼦。

（）5、常⽤⼩功率直流稳压电源系统由电源变压器、整流、滤波电路组成。

（）6、单稳态触发器有⼀个稳态，多谐振荡器有多个稳定状态。

（）7、射极输出器是电压串联负反馈放⼤器，它具有稳定输出电压的作⽤。

（） 8、电压串联负反馈可以稳定输出电压,使输⼊电阻增⼤，输出电阻减⼩。

（）9、共集电极放⼤电路也叫做射极输出器，这是因为该电路的电压放⼤倍数⼩于等于1。

（） 10 稳压管起稳压作⽤时,它⼯作于反向击穿区。

（）11 晶体管⼯作于放⼤状态时, 集电极和发射极都处于正向偏置。

（）⼆、单项选择题：（请将答案填到选择题答题表中，每题3分, 14题，共42分）1、为了稳定静态⼯作点可以采取措施：A 增⼤输⼊信号B 分压式偏置电路C 减⼩输⼊信号D 以上都不对2、某放⼤电路在负载开路时的输出电压为8Ｖ，当接⼊２ＫΩ负载后，其输出电压降为４V ，这表明该放⼤电路的输出电阻为： A.1OK Ω B.2K Ω C.1K Ω D.0.5K Ω3、在由NPN 管组成的单管共射放⼤电路中，当静态⼯作点时，将产⽣饱和失真，其输出电压的波形被削掉A ．太低顶部 B. 太⾼顶部 C ．太低底部 D. 太⾼底部 4、函数C B A C AB C B A ABC Y +++=的化简结果为： A. Y=B B. Y=A C. Y=C D. Y=AB5、关于理想运算放⼤器的错误叙述是： A ．输⼊阻抗为零，输出阻抗也为零 B ．输⼊信号为零时，输出处于零电位 C ．共模抑制⽐为⽆穷⼤D ．开环电压放⼤倍数⽆穷⼤6、下图中，如果C 的频率是4000Hz, 那么Q1和Q2波形的频率各是：A.1000 Hz 和2000 HzB. 2000 Hz 和1000 HzC. 500 Hz 和1000 HzD. 1000 Hz 和500 Hz7、测得⼀放⼤电路中三极管三个管脚1、2、3对地电压分别为V 1=-6V, V 2=-11V, V 3=-5.3V,则1、2、3三个管脚分别为：A ．基极、集电极和发射极 B. 集电极、基极和发射极 C. 发射极、基极和集电极 D. 基极、发射极和集电极 8、瞬时极性法是⽤来判断：专业：课程名称：电⼦技术学分：5 试卷编号（A ）课程编号：1212080 考试⽅式：闭卷考试时间：120 分钟拟卷⼈(签字)：⽑钢元拟卷⽇期： 2006-6-18 审核⼈(签字)：A ．电路中引⼊的是直流反馈还是交流反馈B ．电路中引⼊的是正反馈还是负反馈C ．电路中引⼊的是电压反馈还是电流反馈D ．电路中引⼊的是并联反馈还是串联反馈9、正弦波振荡电路,利⽤正反馈产⽣稳定振荡的条件是：A. 1=FA && B. 0=F A&& C.1-=FA && 10、测得⼀放⼤电路中三极管三个管脚1、2、3对地电压分别为V 1=8V, V 2=7.7V, V 3=12V,则此三极管为：A ．NPN 型硅管 B. NPN 型锗管 C. PNP 型硅管 D. PNP 型锗管11、三态门电路如图所⽰，当E=0时，F 为：A.⾼阻态B.ABC.低阻态D.AB12、保险柜的两层门上各装有⼀个开关，当任何⼀层门打开时，报警灯亮，实现此功能的逻辑门L 是：A. L=A+BB. L=ABC. L=AD. L=B13、F 与A 、B 的波形关系如右图所⽰，则：A ．F=A+B B. F=A ○+B C ．F=AB D. F=A ⊙B14、(110110)2对应的⼗进制数为：A.45B.38C.54D.63三、分析计算题（每题6分，6题，共36分）1、如下图，⼆极管为理想的，输⼊u i 为最⼤值28V 的正弦波，E 1＝18V, E 2=24V,画出输出电压u o的波形。

2012年南京邮电大学电子电工技术基础复习

2012年南京邮电大学电子电工技术基础复习

R R 2 k o C
U R 1 o i A A (8 0 ) 5 0 u s u U R R 0 .6 1 s s i
例5.1.1：晶体管电路如下图所示。已知β=100，
试判断晶体管的工算放大倍数， 输入输出电阻等）
1. 先判断晶体管是否处于截止状态：

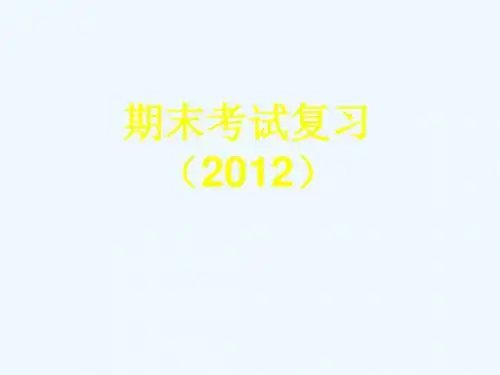

期末考试复习 （2012）
1 电路分析部分（约50分） 考点详解： CH1：25分
CH1 ：1、会计算基础电路的电压、电流、功率 会做作业1.8 2、熟悉关联和非关联参考方向，会用KVL,KCL 3、掌握1.6.3小节,理解图1.6.10,理解图1.6.11， 理解图1.6.15，会做作业1.11(a,b) 4、掌握节点分析法，会做作业1.17，(无受控源) 5、掌握戴维南定理，掌握诺顿定理，会求作业 1.11(a,b)的戴维南和诺顿等效电路
2
3
3
1 1 1 1 V3 I S1 I S2 V1 V2 R1 R2 R1 R2 1 1 1 1 1 V V V3 0 2 1 R4 R1 R3 R4 R1 1 1 1 1 V 1 V V3 I S2 1 2 R4 R2 R4 R5 R2
对 PNP管 要求 UC ＜ UB ＜ UE
UB UC UE
UB
UC
UE
UB
UC
UE
放大条件？ UC ＞ UB＞ UE 饱和条件？ UB＞ UE ， UB ＞ UC 截止条件？ UE ＞ UB
作业：4.16 测得放大电路中六只晶体管的直流电位如 图4.16所示。在圆圈中画出管子，并说明它们是硅管 还是锗管。
所以，晶体管不处于截止状态；
2. 再判断晶体管是处于 放大状态还是饱和状态

南京邮电大学《电工电子实验(二)》2022-2023学年的第二学期期末试卷

南京邮电大学《电工电子实验(二)》2022-2023学年的第二学期期末试卷

南京邮电大学《电工电子实验（二）》2022-2023学年的第二学期期末试卷《电工电子实验（二）》考试内容：《电工电子实验（一）》；考试时间：120分钟；满分：100分；姓名：——；班级：——；学号：——一、选择题（每题2分，共20分）1. 在进行模拟电路实验时，用于信号放大的主要元件是：A. 电阻B. 电容C. 运算放大器D. 二极管（但在此作为放大器使用时，通常与电阻等元件组合形成放大电路）2. 下列哪个实验主要用于验证数字电路中的逻辑运算规则？A. 戴维南定理实验B. 叠加定理实验C. 数字逻辑门电路实验D. 三相异步电动机启动实验3. 在示波器上调整波形垂直方向的幅度，应使用哪个旋钮？A. 扫描速度旋钮B. 垂直位移旋钮C. 垂直幅度旋钮D. 触发方式选择4. 逻辑表达式 F = A + BC 对应的门电路组合是：A. 与门和或门B. 或门和非门C. 与门、或门和非门的组合D. 仅需要或门5. 三相电源中，线电压与相电压的关系是（在星形连接且平衡负载情况下）：A. 线电压等于相电压B. 线电压等于相电压的√3倍C. 线电压等于相电压的一半D. 线电压与相电压无关6. 使用数字万用表测量电阻时，若选择量程过大，可能导致的后果是：A. 测量值偏大且不准确B. 测量值偏小且不准确C. 万用表损坏D. 无影响，只是读数可能较慢7. 下列哪个不是常用的模拟信号处理方法？A. 滤波B. 放大C. 采样D. 调制8. 在进行半导体二极管正向导通压降测量时，应给二极管施加：A. 正向高电压B. 正向低电压C. 反向电压D. 任意电压9. 555定时器构成的多谐振荡器电路中，用于控制振荡频率的主要元件是：A. 电阻B. 电容C. 电阻和电容的组合D. 运算放大器10. 在数字电路实验中，若要实现一个四输入的逻辑与（AND）功能，最少需要的基本逻辑门是：A. 1个B. 2个C. 3个D. 4个。

二、填空题（每空2分，共20分）1. 在模拟电路实验中，常用_______来表示电路中的非线性元件，如二极管和晶体管。

《电工电子基础实验A》复习提纲

《电工电子基础实验A》复习提纲
意进制计数器，若实现模长为 M ，则反馈状态为 SM −1 。将 SM −1 对应的二进制数 中为 1 的端子引入与非门的输入端，与非门的输出端接 LD ，同时，数据输入端送
“0”。
（3）“置最小数法”：利用 LD 端的置最小数法实现任意进制计数器，若实现模长 为 M ，则预置的最小数为 2n − M 。将 QCC 取反送给 LD 即可。 （4）“置最大数法”：利用 LD 端的置最大数法实现任意进制计数器，若实现模长 为 M ，则反馈状态为 SM −2 。将 SM −2 对应的二进制数中为 1 的端子引入与非门的 输入端，为 0 的端子取反引入与非门的输入端，与非门的输出端接 LD 即可。
Rp
16.6778kohm
11 U1A
1 4
LM324J
VCC1
9V
XSC1 G T
AB
Uo
输出波形：
本题采用的 Multisim 仿真结果不代表真实测量值，结果仅供参考。
2.设 计 电 路 ： Uo = −2(2Ui1 +Ui2 ) ， 取 Rf = 100kΩ 。 反 相 加 法 电 路
∑ uo
74LS00N
U2B
B U1B
4
6
U4C
5
3
4
74LS04D
9
8
10
74LS00D
74LS00N
U2C
U1C
C
5
6
9
8
10
74LS04D
74LS00D
U3A
1
2
6
4
F1
5
74LS20D
2.试用 MUX 产生 1110010 序列信号，用示波器双踪观察并记录时钟和序列信号输 出波形。

电工电子试题及答案

电工电子试题及答案

电工电子试题及答案一、选择题（每题2分，共20分）1. 电流的基本单位是：A. 安培（A）B. 伏特（V）C. 欧姆（Ω）D. 瓦特（W）答案：A2. 欧姆定律的表达式是：A. V = IRB. I = V/RC. R = V/ID. 所有以上答案：D3. 以下哪项不是电路的基本组成部分？A. 电源B. 导线C. 电阻D. 变压器答案：D4. 一个电阻为10Ω的电路，通过它的电流为0.2A，那么这个电路的电压是：A. 2VB. 2ΩC. 不能确定D. 0.2V答案：A5. 以下哪个不是半导体材料的特点？A. 导电性介于导体和绝缘体之间B. 温度升高，导电性增强C. 可以制成二极管D. 导电性不随温度变化答案：D6. 三相交流电的相位差是：A. 30°B. 45°C. 60°D. 90°答案：A7. 以下哪个不是电磁波的应用？A. 无线电通信B. 微波炉C. 光纤通信D. 电子钟答案：D8. 电路中，电容的单位是：A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A9. 以下哪个不是电子元件？A. 电阻B. 电容C. 电感D. 电池答案：D10. 在数字电路中，逻辑“与”门的输出为高电平的条件是：A. 所有输入都为高电平B. 至少有一个输入为高电平C. 所有输入都为低电平D. 至少有一个输入为低电平答案：A二、填空题（每题2分，共20分）1. 电流通过导体时，导体内部的________会产生热效应。

答案：电子2. 电路中的功率P可以表示为P = VI，其中V是电压，I是________。

答案：电流3. 一个电路的电阻为50Ω，通过它的电流为0.04A，那么这个电路的功率是________W。

答案：0.84. 交流电的频率单位是________。

答案：赫兹（Hz）5. 在电路中，电感器对________电流有阻碍作用。

答案：变化6. 半导体材料的导电性可以通过________来控制。

南京邮电大学光电子作业及答案

南京邮电大学光电子作业及答案
答：条形激光器按它们在侧向的波导机构分为两类，即增益波导与折 射率波导。
增益波导是半导体芯片纵向中心区域内形成一注入电流的通道，使 有源层中心部分的增益（或复介电常数的虚部）高于其两侧；
侧向折射率波导是由有源层与其两侧材料的折射率差来实现的。
4 104cm 3
pn
ni2 Nd
(2 5
106 )2 1017
8 106cm 3
Ln
Dn n
(25)(108
1
)
2
5 m
Lp Dp p (12)(108)1 2 3.46 m
注入效率为：
eD n n po
25 4 104
inj
eD n n po Ln
Ln
eD p pno Lp
2.2节思考题 1 :
为什么在同质结LED中，应该使电子注入电流尽量大，空穴注入电流 尽量小，或者说用P区作为出光区，而在异质结LED中，并不需要这样做？
同质结LED的注入效率：
inj
Jn
Jn
J
p
J GR
Jn Jn Jp
Jn ND质结LED为提高注入效率，应采用P区作为出光区，使电子注入电流尽 量大，空穴注入电流尽量小；
答：电流与载流子的侧向扩展都是载流子运动的结果，但前 者是pn结间多数载流子在电场作用下侧向的漂移运动，而后者 是注入的非平衡少数载流子由中心向两侧所形成的浓度梯度使其 产生侧向扩散。
为减少侧向电流扩展，必须形成良好的电流通道。可用质 子轰击或氧注入的方法在所需的电流通道区两侧形成高阻区；也 可用深锌扩散的方法使所需的电流通道区相对于两侧形成低阻区， 更有效的方法是采用反向pn结阻止电流的扩展。
5 104
25 4 104 5 104

电子电路实验考试题及答案

电子电路实验考试题及答案

电子电路实验考试题1 走廊中的一只电灯L，有A、B、G三处控制开关，要求三处开关中的任何一处都能将该灯开亮或熄灭。

试设计一个控制该灯的逻辑控制电路，并要求用74LS10与非门和74LS86异或门来实现。

要求用灌电流方式来驱动，将灯点亮。

电路框图如图1.1所示，74LS86管脚图如图1.2所示，74LS10管脚图如图1.3所示。

2. 用74LS139译码器及74LS20与非门设计一个全加器电路。

74LS139真值表如表1.1所示，74LS139双2-4线译码器管脚图如图1.4所示，74LS20管脚图如图1.5所示。

GY1Y2Y3Y3. 用数据选择器74LS153(双四选一)设计一个“逻辑不一致”的电路，要求4个输入逻辑变量取值不一致时输出为1，取值一致时输出为0。

74LS153(双四选一) 原理图符号如图1.6所示。

74LS153管脚图如图1.7所示。

4．设计一个4人抢答逻辑电路。

具体要求如下：(1)每个参赛者控制一个按钮，用按动按钮发出抢答信号。

(2)竞赛主持人另有一个按钮，用于将电路复位。

(3)竞赛开始后，先按动按钮者将对应的一个发光二极管点亮，此后其他3人再按动按钮对电路不起作用。

四D锁存器 74LS75的逻辑功能表如表1.2所示。

74LS75管脚图如图1.8所示。

Q5. 用给定型号的集成运算放大器、模拟开关等器件设计一个增益自动切换的电压放大器电路。

1）设输入信号是直流电压信号，其最大值2∨。

设计要求：(1)当0 V＜v i＜0. 5 V时，放大器的增益约为10倍。

(2)当0.5 V＜v i＜1.0 V时，放大器的增益约为5倍。

(3)当1.0 V＜v i＜2.0 V时，放大器的增益约为2.5倍。

2）设输入信号是正弦交流信号，其幅度最大值为2V，频率为200Hz，设计一个增益自动切换的电压放大电路，设计要求同上。

CD4052是一个双路四选一模拟开关图1.8是其原理图。

两路开关的工作状态由控制信号A，B来决定。

电工电子学复习题及电工电子试卷及答案

电工电子学复习题及电工电子试卷及答案

中国石油大学《电工电子学》综合复习资料一、单项选择题1. 图示电路中，发出功率的电路元件为（ b ）。

a. 电压源；b. 电流源；c. 电压源和电流源。

2. 图示电路中， 电流值I=（ a ）。

a. 2A ；b. 4A ；c. 6A ；d. -2A 。

3. 图示电路中，电压相量U=100∠30°V ，阻抗Z=6+j8Ω，则电路的功率因数COS φ为（ b ）。

a. 0.5；b. 0.6；c. 0.8；d. 0.866。

4. 某电路总电压相量U=100∠30°V ，总电流相量I =5∠-30°A ，则该电路的无功功率Q=（ c ）。

a. 0var ；b. 250var ；c. 3250var ；d. 500var 。

5. 额定电压为380V 的三相对称负载，用线电压为380V 的三相对称电源供电时，三相负载应联接成（ b ）。

a. 星形；b. 三角形；c. 星形和三角形均可。

6. 当发电机的三个绕组联成Y 接时，在对称三相电源中，线电压)30sin(2380o BC t u -=ωV ，则相电压A u =( d )。

a. () 90sin 2220+t ωV ；b.() 30sin 2220-t ωV ； C. () 120sin 2220+t ωV ； d. ()60sin 2220+t ωV 。

7. 图示电路中，三相对称电源线电压为380V ，三相对称负载Z=6+j8Ω，则电路中A 相线电流大小IA=（ a ）。

a. 338A ；b. 38A ；c. 322A ；d. 22A 。

8. 图示电路中，开关S 在位置”1”时的时间常数为τ1，在位置”2”时的时间常数为τ2，则τ1与τ2的关系为( b )。

a.τ1=τ2；b.τ1=τ2/2；c.τ1=2τ2。

9. 图示电路中，E=40V ，R=50K Ω，C=100μF ，t=0时刻开关S 闭合，且0)0(=-c u V 。

南邮电工电子基础实验D卷 期末复习

南邮电工电子基础实验D卷 期末复习

南京邮电大学 2005/2006学年 第二学期
《电工电子基础实验》考试 D 卷
请在同一电路中设计两路序列信号发生器，F1为1010，F2为
0011，F1和F2同步输出。

要求：写出设计过程，画出电路图，用示波器双踪显示并记录F1
和F2的波形。

电路图：
波形图：
-----------------------------------------------------------装
订
线
----------------------------------------------------------------------------
问答题（30分）:
1、一电容标识为103，其容量是µF，用万用表定性测量其好坏，应选用哪一档位？为什么？（10分）
2、能否用示波器直接测量单级放大电路基极对地电压U B？如果不能，为什么？如果能，请写出测量方法。

（10分）
3、能否用下图所示的电路测量稳压管的反向特性？为什么？（10分）。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

南京邮电大学电工电子实验复习资料与试卷一、实验操作1、信号与系统操作实验请复习所做的实验。

主要掌握的要点：①由所给的电路转换出该电路的电压传输函数H（s）=V2(s)/V1(s)，并能把传输函数化成Multisim所需的标准形式:(A)算子S在分子的幂次不高于分母的幂次。

(B)因需用积分器仿真，算子S(C)分母的常数项化成1。

②能画出完整的系统模拟框图。

是负反馈项，其系数正、负异号后送输入端加法器。

(5)分母中为1的常数项不用任何运算模块例如1：画出幅频和相频图例如2：画出幅频和相频图2、操作题如下图所示，写出该图的传输函数H(S)（V1是输入信号、V2是输出信号）。

画出题中电路对应的系统模拟框图。

（20分）写出传输函数H(S)（10分）画出题中电路对应的系统模拟框图（10?分）在Multisim2001环境中，测试该系统模拟电路的幅频特性相关参数。

（10分）(需包含半功率点与谐振频率点)罿频率点薇3.147KHz 芇3.715KHz芁4.474KHz蚁电压比莆0.707 莆0.9999 蚂0.707腿根据测试数据作出该电路的幅频特性曲线图。

（10分）荿有波形5分,每个参数1分.蒆3、D/A转换器操作实验请复习所做的实验。

肃掌握的要点：袁①根据输出电压选定数字输入端。

设计由DAC0832完成。

根据实验课题的要求输出正负斜率锯齿波上升或下降的台阶数大于或等于16个台阶，可用4位二进制数，根据输出电压选定数字输入端。

输出电压的计算公式为：其中：VREF参考电压，Dn是二进制数转换为等值的十进制数。

由输出电压的计算公式可知，4位二进制数接在不同的数字输入端，转换的Dn值不同，输出电压也就不同。

假设：输入的二进制数为“0000～1111”，当接在D0～D3端时：Dn=D3+D2+D1+D0=8+4+2+1=15,若V REF为5V时，U0=-(5/256)×15=—0.29V;当接D3～D6端时：Dn=D6+D5+D4+D3=64+32+16+8=120,U0=-(5/256)×120=—2.34V当接D4～D7端时：Dn=D7+D6+D5+D4=128+64+32+16=240,U0=-(5/256)×240=—4.6875V注意：输出电压U0讨论：LM324运放的输出是一个对管，～–3.5V。

所以，U0的输出不能超出+3.5V在开关K2K1的控制下，实现三种不同波形的输出。

当K2K1＝01时，转换器输入的二进制数为0000～1111为加法计数;当K2K1＝10时，转换器输入的二进制数为1111～0000为减法计数；当K2K1＝11时，转换器先输入0000～1111,再输入1111～0000为16进制（或八进制）的可逆计数器。

为达到实现加法计数（正斜率波形）；减法计数（负斜率波形）；以及实现先加后减（三角波）。

波形控制电路的实现是利用的关系，即：采用7486异或门完成。

通过K1K2控制电路，使其完成加或减或先加后减等功能。

4、用DAC0832设计产生具有8个台阶频率为1kHz的正斜率阶梯波（信号输出幅度为0～2V可调，电源电压为±5V）发生器，要求有设计过程。

（20分）解：输入的二进制数为“000～111”，当接D4～D6端时：Dn=D6+D5+D4=64+32+16=112,U0=—(5/256)×112=—2.184V＜-3.5V，符合设计条件。

画出CP和V0的波形图。

]5、用DAC0832设计产生具有10压为±5V）发生器，要求有设计过程。

（20解：输入的二进制数为“0000～1001注意：要想电路能自启动“000”一定要圈画，“111”一定不能圈画。

用74194和74151实现电路注意：要想电路能自启动“000”→“001”，“111”→“110”。

F=Q2注意：对于非周期波形用单次触发或脉宽触发波形才会稳定。

7、···要求电路具有自启动性。

注意：左移：Q0Q1Q2Q3D SL其中Q0是最高位。

右移：Q3Q2Q1Q0D SR其中Q3是最高位。

1、CH1→CP，CH2→Q2，CH1和CH2分别为直流耦合，2、Y方向：CH1和CH2分别选择2V/divX方向：500m s/div在TRIGGER栏中，点击MEUN键→选择CH2为触发源并且上升沿触发，注意：对于非周期波形用单次触发或脉宽触发波形才会稳定。

8、设计一个M=7计数电路要求有设计过程（20分）解：注意：计数器通常采用置“0”法设计电路。

同步预置数为全“0”。

对于同步预置加计数器，反馈状态为（M－1），本题中反馈状态为7－1=6=（0110）2，即计数器从“000”计到“0110”。

反馈函数：波形图：注意：示波器设置：CH1→CP，CH2→Q2，CH1和CH2分别为1、直流耦合，2、Y方向：CH1和CH2分别选择2V/divX方向：500m s/div在TRIGGER栏中，点击MEUN键→选择CH2为触发源并且上升沿触发，再按50℅键波形稳定。

3、CH1→CP,CH2→Q2CH1→Q1,CH2→Q2CH1→Q0,CH2→Q2注意：所有的波形都对着Q2画，这样波形才能稳定。

9、设计一个M=7计数电路要求状态从解：波形图：X方向：500m s/div在TRIGGER栏中，点击MEUN键→选择CH2为触发源并且上升沿触发，再按50℅键波形稳定。

3、CH1→CP,CH2→Q2CH1→Q1,CH2→Q2CH1→Q0,CH2→Q2注意：所有的波形都对着Q2画，这样波形才能稳定。

10、试用74161和门电路设计循环顺序为0,1,2,5,6,7,0,1…的模长为6的计数电路。

要求电路具有自启动能力，写出设计过程，画出电原理图。

解：1、列出状态转移表2、在考虑自启动的基础上写出反馈函数3、写出数据端的数据D2=D0=1，D3=D1=0波形图：注意：示波器设置：CH1→CP，CH2→Q2，CH1和CH2分1、别为直流耦合，2、Y方向：CH1和CH2分别选择2V/divX方向：500m s/div在TRIGGER栏中，点击MEUN键→选择CH2为触发源并且上升沿触发，再按50℅键波形稳定。

3、CH1→CP,CH2→Q2CH1→Q1,CH2→Q2CH1→Q0,CH2→Q2注意：所有的波形都对着Q2画，这样波形才能稳定。

解：序列长度=6；设计方案为计数器+数据选择器。

其中计数器用74161芯片，采用置零法设计一个M=6的加法计数器。

波形图：1、CH1→CP，CH2→Q2，CH1和CH2分别为直流耦合，2、Y方向：CH1和CH2分别选择2V/divX方向：500m s/div在TRIGGER栏中，点击MEUN1”。

Y2→W3，Y3→W4。

3、注意数据线的接法：例如显示8421Q2Q1=00：Y0=0 D0C0B0A0=1000Q2Q1=01：Y1=0D1C1B1A1=0100Q2Q1=10：Y2=0D2C2B2A2=0010Q2Q1=11：Y3=0D3C3B3A3=000113、3bit可控延迟电路:复习的要点：1、3、4、产生DX信号为：“00001”，方法是用M=5的计数器产生。

14、4bit可控延迟电路:15、5bit可控延迟电路:DX信号为：“000001”16、根据下图给出CP、F1和F2的波形，请设计电路。

解：本电路是一个多输出函数，可采用74161+74138译码器实现。

其中，74161可设计成M=6的加法计数器，作为74138的地址。

二、笔试题莆5、数字系统的ASM图表示于如下图所示。

试用每态一个触发器的方法写出系统控制器的激励方程和控制命令。

莆6、在实验中所用的可编程器件型号为：XC95108PC84器件类型属于CPLD （A：PAL，B：CPLD，C：GAL，D：FPGA），器件按其集成度分属于＿高密度可编程器件＿＿（A：高＿EECMOS＿＿（A：SRAM，B：UVCMOS，密度可编程器件，B：低密度可编程器件）；按编程方法分类为—B：EECMOS）；器件的容量为：＿2000门＿＿（A：5000门，B：1万门，C：1000门，D：2000门）。

（8分）7、下面给出了一个ASM图，请用每态一位的方法设计控制器和输出。

解:①写出激励方程②写出输出方程8、下面给出了一个控制器电路图，请用每态一位的方法设计控制器。

解:①写出激励方程9、下面是一个控制器中某段ASM图，试用一片7474及其他门电路实现该图。

请写出触发器的激励函数，画出相应的电路图。

（12分）10、采用Multisim软件对正峰值为4V、负峰值为－4V、频率为1kHz、占空比为20％的矩形波进行单边频谱分析，可知，其直流分量为负（正、负）值，谱线包络的第一增大矩形波占空比后，其谱线包络的主峰高度增高（增高、降低），有效频带宽度减小（增大、减小），有效频带范围内高次谐波数目减少(增加、减少)。

11、理想的正弦波只有基波分量，而无谐波分量、直流分量分量。

否则说明该正弦波已有失真。

12、用DAC0832设计产生如图所示频率为1kHz的正斜率阶梯波（信号输出幅度为0～2V可调，电源电压为±5V）发生器，其电路并不完整，试完成该电路，确定时钟频率，确定DAC0832参考电压，确定数字量的输入端，要求有简单的设计过程。

13、在可编程波形发生器实验中，电路原理图（正确）和示波器显示波形如下图所示，请分析硬件电路中的错误（要有分析过程，15分）（1）参考电压接为－5V。

（5分）（2）DAC0832数据D7接为固定高电平，（10分）超过运放工作范围部分被截至。

14、选择题（1）触发器没有空翻（没有空翻，有空翻）计计数器和移位寄存器）。

对于与非门多余的输入端接高电平（接高电平，接地），对于。

s），并画出系统模拟框图。

(10分)16、首先令函数发生器输出信号f=1kHz,Uopp=0.5V,波形为正弦。

其次将函数发生器输出和示波器本身的校正信号（f=1kHz,Uopp=0.5V，方波）分别送入示波器CH1和CH2通道，调整相关旋钮开关使两波形稳定显示，此时两个信号的峰峰值相同，在Y轴所占的格数也应相同。

再其次用交流毫伏表300mV档分别测量正弦信号和方波信号的电压值。

请分析不同波形用示波器测得的电压的峰峰值相同，为何用交流毫伏表测得的电压不同，请说明原因。

答:交流毫伏表表盘刻度是依据正弦有效值确定的,所以测量方波时将产生误差.如果一定要用交流毫伏表测量非正弦信号电压,则应计算出各种波形的有效值与正弦波有效值的换算关系,用交流毫伏表测得的初值后,换算出非正弦的有效值电压。

由于非正弦种类很多，换算不方便，所以多用示波器测量。

22、下列值应用什么仪表来测量：A．正弦波的峰－峰值用示波器测量B．50kHz正弦波有效值用交流毫伏表测量C．50Hz正弦波有效值用交流毫伏表测量当有效值大于1V时也可用万用表交流电压档测量D．直流电压用万用表直流电压档测量当精度要求不高时也可用示波器测量23、实验室中函数发生器输出信号为26、号作为同步触发信号。
