0.5高速钢的组织和性能简介

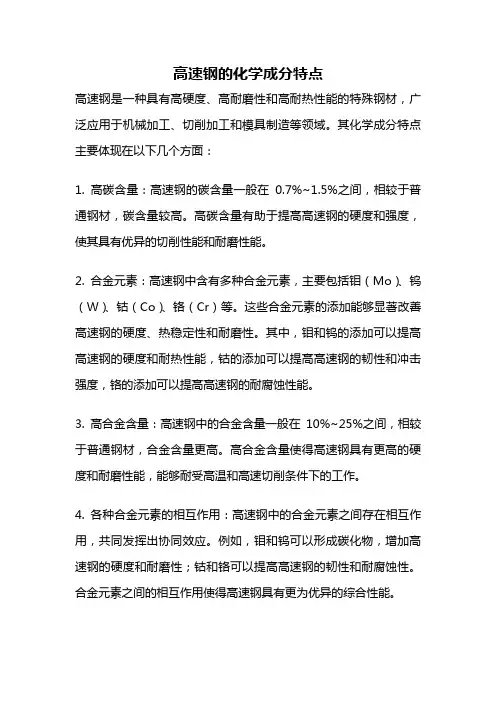

高速钢的化学成分特点高速钢是一种具有高硬度、高耐磨性和高耐热性能的特殊钢材，广泛应用于机械加工、切削加工和模具制造等领域。

其化学成分特点主要体现在以下几个方面：1. 高碳含量：高速钢的碳含量一般在0.7%~1.5%之间，相较于普通钢材，碳含量较高。

高碳含量有助于提高高速钢的硬度和强度，使其具有优异的切削性能和耐磨性能。

2. 合金元素：高速钢中含有多种合金元素，主要包括钼（Mo）、钨（W）、钴（Co）、铬（Cr）等。

这些合金元素的添加能够显著改善高速钢的硬度、热稳定性和耐磨性。

其中，钼和钨的添加可以提高高速钢的硬度和耐热性能，钴的添加可以提高高速钢的韧性和冲击强度，铬的添加可以提高高速钢的耐腐蚀性能。

3. 高合金含量：高速钢中的合金含量一般在10%~25%之间，相较于普通钢材，合金含量更高。

高合金含量使得高速钢具有更高的硬度和耐磨性能，能够耐受高温和高速切削条件下的工作。

4. 各种合金元素的相互作用：高速钢中的合金元素之间存在相互作用，共同发挥出协同效应。

例如，钼和钨可以形成碳化物，增加高速钢的硬度和耐磨性；钴和铬可以提高高速钢的韧性和耐腐蚀性。

合金元素之间的相互作用使得高速钢具有更为优异的综合性能。

5. 控制元素含量的精确度：高速钢的化学成分需要严格控制，元素含量的精确度对高速钢的性能有着重要影响。

合金元素的含量不同，会导致高速钢的性能差异。

因此，在高速钢的生产过程中需要精确控制各个合金元素的含量，以确保高速钢具有稳定的性能。

总结起来，高速钢的化学成分特点主要包括高碳含量、合金元素的添加、高合金含量、合金元素之间的相互作用以及元素含量的精确控制。

这些特点使得高速钢具有优异的硬度、耐磨性、耐热性和韧性等性能，适用于各种复杂的切削加工和模具制造工艺。

高速钢的化学成分特点的研究和优化将进一步推动高速钢的发展，满足不断提升的工业需求。

普通高速钢的常用牌号摘要：一、普通高速钢简介二、普通高速钢的常用牌号及性能特点1.W18Cr4V（W18）2.W6Mo5Cr4V2（M2）3.W14Cr4VManX三、高速钢的应用领域四、如何选择合适的普通高速钢牌号正文：一、普通高速钢简介普通高速钢是一种含多量碳（C）、钨（W）、钼（Mo）、铬（Cr）、钒（V）等元素的高合金钢。

它具有高热硬性，当切削温度高达600℃以上时，硬度仍无明显下降。

因此，用普通高速钢制造的刀具切削速度可达每分钟60米以上。

普通高速钢主要应用于制造形状复杂、磨削困难的刀具。

二、普通高速钢的常用牌号及性能特点1.W18Cr4V（W18）：综合性能好、通用性强、可磨削性强，主要用于制造轻合金、碳素钢、合金钢、普通铸铁的精加工和复杂刀具，如螺纹车刀、钻头、铰刀、丝锥、铣刀、齿轮刀具、拉刀等。

2.W6Mo5Cr4V2（M2）：强度和韧性略高于W18Cr4V，主要用于制造要求热塑性好的刀具和受大冲击载荷的刀具。

3.W14Cr4VManX：切削性能与W18Cr4V相当，热塑性好，适用于制造热轧刀具。

三、高速钢的应用领域高速钢广泛应用于各类切削刀具制造，如铣床、钻床、车床等。

它具有较高的切削速度和耐磨性，可以显著提高生产效率和降低刀具更换频率。

四、如何选择合适的普通高速钢牌号选择普通高速钢牌号时，需根据实际加工材料、切削条件、刀具形状和性能要求进行综合考虑。

例如，对于轻合金、碳素钢、合金钢和普通铸铁的精加工和复杂刀具，可以选择W18Cr4V（W18）；而对于要求热塑性好、受大冲击载荷的刀具，可以选择W6Mo5Cr4V2（M2）。

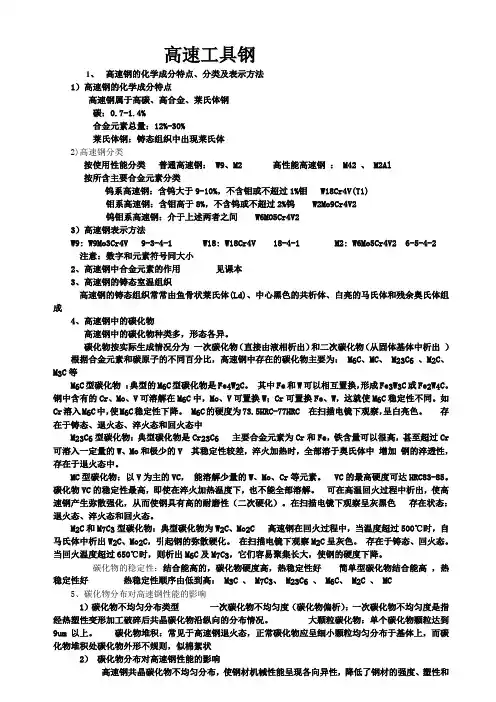

高速工具钢1、高速钢的化学成分特点、分类及表示方法1）高速钢的化学成分特点高速钢属于高碳、高合金、莱氏体钢碳：0.7-1.4%合金元素总量：12%-30%莱氏体钢：铸态组织中出现莱氏体2)高速钢分类按使用性能分类普通高速钢： W9、M2 高性能高速钢： M42 、 M2Al按所含主要合金元素分类钨系高速钢：含钨大于9-10%，不含钼或不超过1%钼 W18Cr4V(T1)钼系高速钢：含钼高于8%，不含钨或不超过2%钨 W2Mo9Cr4V2钨钼系高速钢：介于上述两者之间 W6MO5Cr4V23）高速钢表示方法W9: W9Mo3Cr4V 9-3-4-1 W18: W18Cr4V 18-4-1 M2: W6Mo5Cr4V2 6-5-4-2 注意：数字和元素符号同大小2、高速钢中合金元素的作用见课本3、高速钢的铸态室温组织高速钢的铸态组织常常由鱼骨状莱氏体(Ld)、中心黑色的共析体、白亮的马氏体和残余奥氏体组成4、高速钢中的碳化物高速钢中的碳化物种类多，形态各异。

碳化物按实际生成情况分为一次碳化物（直接由液相析出）和二次碳化物（从固体基体中析出）根据合金元素和碳原子的不同百分比，高速钢中存在的碳化物主要为： M6C、MC、 M23C6、M2C、M3C等M6C型碳化物：典型的M6C型碳化物是Fe4W2C。

其中Fe和W可以相互置换，形成Fe3W3C或Fe2W4C。

钢中含有的Cr、Mo、V可溶解在M6C中，Mo、V可置换W；Cr可置换Fe、W，这就使M6C稳定性不同。

如Cr溶入M6C中，使M6C稳定性下降。

M6C的硬度为73.5HRC-77HRC 在扫描电镜下观察，呈白亮色。

存在于铸态、退火态、淬火态和回火态中M23C6型碳化物：典型碳化物是Cr23C6 主要合金元素为Cr和Fe，铁含量可以很高，甚至超过Cr 可溶入一定量的W、Mo和极少的V 其稳定性较差，淬火加热时，全部溶于奥氏体中增加钢的淬透性，存在于退火态中。

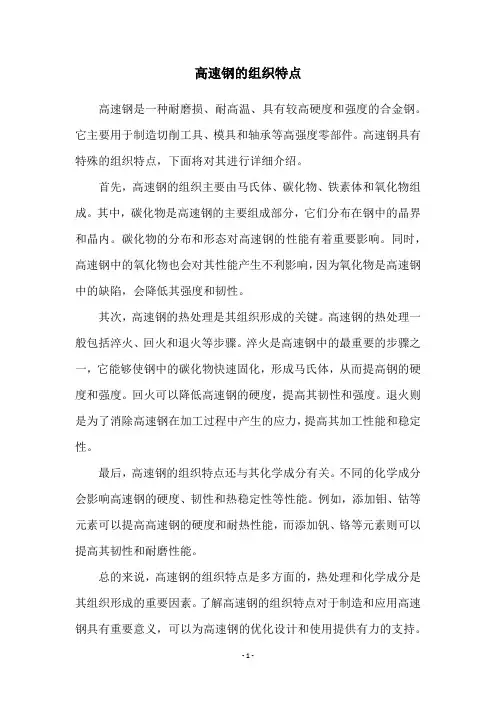

高速钢的组织特点
高速钢是一种耐磨损、耐高温、具有较高硬度和强度的合金钢。

它主要用于制造切削工具、模具和轴承等高强度零部件。

高速钢具有特殊的组织特点，下面将对其进行详细介绍。

首先，高速钢的组织主要由马氏体、碳化物、铁素体和氧化物组成。

其中，碳化物是高速钢的主要组成部分，它们分布在钢中的晶界和晶内。

碳化物的分布和形态对高速钢的性能有着重要影响。

同时，高速钢中的氧化物也会对其性能产生不利影响，因为氧化物是高速钢中的缺陷，会降低其强度和韧性。

其次，高速钢的热处理是其组织形成的关键。

高速钢的热处理一般包括淬火、回火和退火等步骤。

淬火是高速钢中的最重要的步骤之一，它能够使钢中的碳化物快速固化，形成马氏体，从而提高钢的硬度和强度。

回火可以降低高速钢的硬度，提高其韧性和强度。

退火则是为了消除高速钢在加工过程中产生的应力，提高其加工性能和稳定性。

最后，高速钢的组织特点还与其化学成分有关。

不同的化学成分会影响高速钢的硬度、韧性和热稳定性等性能。

例如，添加钼、钴等元素可以提高高速钢的硬度和耐热性能，而添加钒、铬等元素则可以提高其韧性和耐磨性能。

总的来说，高速钢的组织特点是多方面的，热处理和化学成分是其组织形成的重要因素。

了解高速钢的组织特点对于制造和应用高速钢具有重要意义，可以为高速钢的优化设计和使用提供有力的支持。

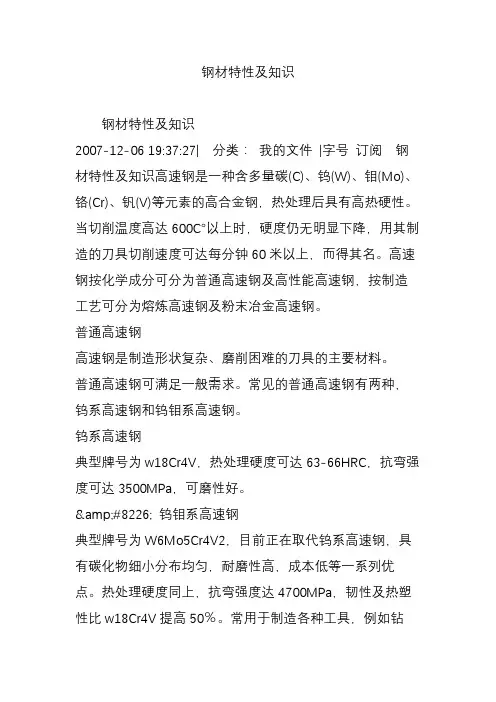

钢材特性及知识钢材特性及知识2007-12-06 19:37:27| 分类：我的文件|字号订阅钢材特性及知识高速钢是一种含多量碳(C)、钨(W)、钼(Mo)、铬(Cr)、钒(V)等元素的高合金钢，热处理后具有高热硬性。

当切削温度高达600℃以上时，硬度仍无明显下降，用其制造的刀具切削速度可达每分钟60米以上，而得其名。

高速钢按化学成分可分为普通高速钢及高性能高速钢，按制造工艺可分为熔炼高速钢及粉末冶金高速钢。

普通高速钢高速钢是制造形状复杂、磨削困难的刀具的主要材料。

普通高速钢可满足一般需求。

常见的普通高速钢有两种，钨系高速钢和钨钼系高速钢。

钨系高速钢典型牌号为w18Cr4V，热处理硬度可达63-66HRC，抗弯强度可达3500MPa，可磨性好。

• 钨钼系高速钢典型牌号为W6Mo5Cr4V2，目前正在取代钨系高速钢，具有碳化物细小分布均匀，耐磨性高，成本低等一系列优点。

热处理硬度同上，抗弯强度达4700MPa，韧性及热塑性比w18Cr4V提高50％。

常用于制造各种工具，例如钻头、丝锥、铣刀、铰刀、拉刀、齿轮刀具等，可以满足加工一般工程材料的要求。

只是它的脱碳敏感性稍强。

另一牌号的普通高速钢为W9Mo3Cr4V，这是中国近几年发展起来的新品种。

强度及热塑性略高于W6Mo5Cr4V2，硬度为HRC63-64，与韧性相配合，容易轧制、锻造，热处理工艺范围宽，脱碳敏感性小，成本更低。

这三个牌号的普通高速钢在中国市场的比例分别为:W18Cr4V，16.5％；W6Mo5Cr4V2, 69％;W9Mo3Cr4V,11％。

高性能高速钢高性能高速钢具有更好的硬度和热硬性，这是通过改变高速钢的化学成分，提高性能而发展起来的新品种。

它具有更高的硬度、热硬性，切削温度达摄氏650度时，硬度仍可保持在60HRC以上。

耐用性为普通高速钢的1.5-3倍，适用于制造加工高温合金、不锈钢、钛合金、高强度钢等难加工材料的刀具。

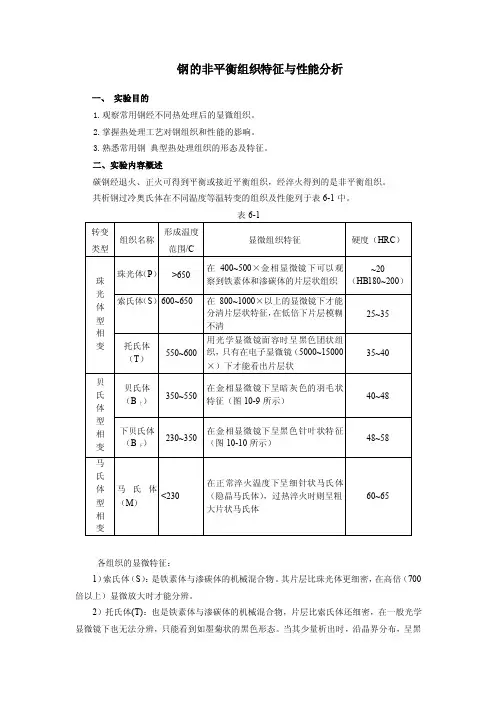

钢的非平衡组织特征与性能分析一、实验目的1.观察常用钢经不同热处理后的显微组织。

2.掌握热处理工艺对钢组织和性能的影响。

3.熟悉常用钢典型热处理组织的形态及特征。

二、实验内容概述碳钢经退火、正火可得到平衡或接近平衡组织，经淬火得到的是非平衡组织。

共析钢过冷奥氏体在不同温度等温转变的组织及性能列于表6-1中。

表6-1各组织的显微特征：1）索氏体（S）：是铁素体与渗碳体的机械混合物。

其片层比珠光体更细密，在高倍（700倍以上）显微放大时才能分辨。

2）托氏体(T)：也是铁素体与渗碳体的机械混合物，片层比索氏体还细密，在一般光学显微镜下也无法分辨，只能看到如墨菊状的黑色形态。

当其少量析出时，沿晶界分布，呈黑色网状，包围着马氏体；当析出量较多时，呈大块黑色团状，只有在电子显微镜下才能分辨其中的片层（见图6-1）；3）贝氏体（B ） 为奥氏体的中温转变产物，它也是铁素体与渗碳体的两相混合物。

在显微形态上，主要有三种形态：上贝氏体是由成束平行排列的条状铁素体和条间断续分布的渗碳体所组成的非层状组织。

当转变量不多时，在光学显微镜下为与束的铁素体条向奥氏体晶内伸展，具有羽毛状特征。

在电镜下，铁素体以几度到十几度的小位向差相互平行，渗碳体则沿条的长轴方向排列成行，如图6-2。

下贝氏体是在片状铁素体内部沉淀有碳化物的两相混合物组织。

它比淬火马氏体易受浸蚀，在显微镜下呈黑色针状（如图6-3）。

在电镜下可以见到，在片状铁素体基体中分布有很细的碳化物片，它们大致与铁素体片的长轴成55~60o 的角度。

粒状贝氏体是最近十几年才被确认的组织。

在低、中碳合金钢中，特别是连续冷却时（如正火、热轧空冷或焊接热影响区）往往容易出现，在等温冷却时也可能形成。

它的形成温度范围大致在上贝氏体转变温度区的上部，由铁素体和它所包围的小岛状组织所组成。

4）马氏体（M ）：是碳在aFe 中的过饱和固溶体。

马氏体的形态按含碳量主要分两种，即板条状和针状（如图6-4、6-5所示）图6-1 托氏体＋马氏体 图6-2 上贝氏体＋马氏体图6-3 下贝氏体 图6-4 回火板条马氏体板条状马氏体一般为低碳钢或低碳合金钢的淬火组织。

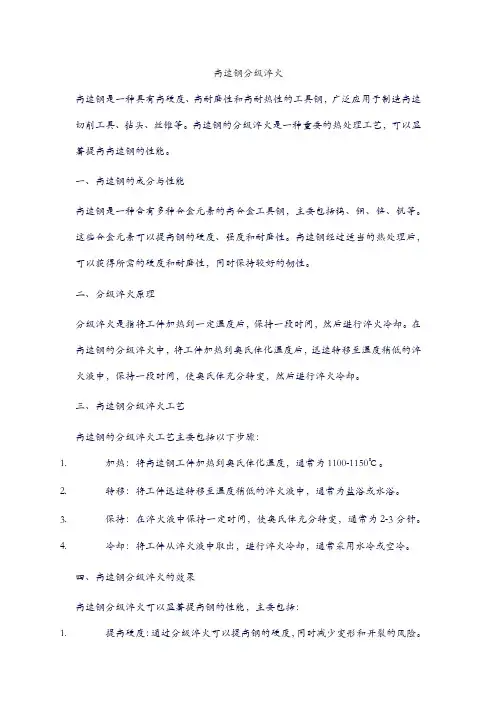

高速钢分级淬火高速钢是一种具有高硬度、高耐磨性和高耐热性的工具钢，广泛应用于制造高速切削工具、钻头、丝锥等。

高速钢的分级淬火是一种重要的热处理工艺，可以显著提高高速钢的性能。

一、高速钢的成分与性能高速钢是一种含有多种合金元素的高合金工具钢，主要包括钨、钼、铬、钒等。

这些合金元素可以提高钢的硬度、强度和耐磨性。

高速钢经过适当的热处理后，可以获得所需的硬度和耐磨性，同时保持较好的韧性。

二、分级淬火原理分级淬火是指将工件加热到一定温度后，保持一段时间，然后进行淬火冷却。

在高速钢的分级淬火中，将工件加热到奥氏体化温度后，迅速转移至温度稍低的淬火液中，保持一段时间，使奥氏体充分转变，然后进行淬火冷却。

三、高速钢分级淬火工艺高速钢的分级淬火工艺主要包括以下步骤：1.加热：将高速钢工件加热到奥氏体化温度，通常为1100-1150℃。

2.转移：将工件迅速转移至温度稍低的淬火液中，通常为盐浴或水浴。

3.保持：在淬火液中保持一定时间，使奥氏体充分转变，通常为2-3分钟。

4.冷却：将工件从淬火液中取出，进行淬火冷却，通常采用水冷或空冷。

四、高速钢分级淬火的效果高速钢分级淬火可以显著提高钢的性能，主要包括：1.提高硬度：通过分级淬火可以提高钢的硬度，同时减少变形和开裂的风险。

2.提高韧性：适当的分级淬火可以提高高速钢的韧性，有利于提高工具的使用寿命。

3.提高耐磨性：分级淬火可以使钢的表面和内部组织更加均匀，提高耐磨性。

4.减少热处理变形：分级淬火可以减少工件在热处理过程中的变形和开裂，提高工件的精度。

五、高速钢分级淬火的注意事项在进行高速钢分级淬火时，需要注意以下几点：1.温度控制：奥氏体化温度和淬火液的温度需要精确控制，以保证工件充分奥氏体化和淬火过程中的组织转变。

2.时间控制：在淬火液中保持的时间需要适当控制，以保证奥氏体充分转变，同时避免工件过热。

3.冷却方式：淬火冷却方式需要根据工件的具体情况和要求选择，以避免工件变形和开裂。

高速钢回火后的组织高速钢是一种具有优异切削性能和热稳定性的工具钢，其组织状态对其性能起着重要影响。

回火是高速钢热处理过程中的一道关键工序，通过回火可以调整高速钢的硬度、韧性和耐磨性，从而满足不同工况下的使用要求。

高速钢回火后的组织主要包括马氏体、残余奥氏体、碳化物和铁素体等相组成。

回火温度和时间对高速钢组织的影响非常显著，不同的回火工艺可以得到不同的组织结构和性能。

在高温回火过程中，高速钢中的马氏体开始分解，生成残余奥氏体和铁素体。

马氏体是高速钢的硬化组织，具有较高的硬度和脆性，而残余奥氏体和铁素体则是高速钢的韧性组织，能够提高高速钢的韧性和抗冲击性。

回火过程中，马氏体的分解速度和形成的残余奥氏体的量取决于回火温度和时间的选择。

回火温度过高或回火时间过长会导致高速钢的硬度和强度降低，从而降低其切削性能和耐磨性。

过低的回火温度或过短的回火时间则无法充分分解马氏体，高速钢的硬度和强度仍然较高，容易发生断裂和磨损。

在回火过程中，高速钢中的碳化物也会发生变化。

碳化物是高速钢中的主要强化相，它能够提高高速钢的硬度和耐磨性。

回火过程中，碳化物会发生溶解和再析出的过程，从而影响高速钢的硬度和耐磨性。

适当的回火工艺可以使碳化物均匀分布在高速钢基体中，提高高速钢的耐磨性和切削性能。

除了回火温度和时间外，高速钢的初始组织状态也对回火后的组织和性能有一定影响。

高速钢的初始组织通常包括淬火组织、淬火回火组织和退火组织。

不同的初始组织状态会影响高速钢回火后的相变和组织结构，进而影响高速钢的性能。

高速钢回火后的组织是由马氏体、残余奥氏体、碳化物和铁素体等相组成的。

回火温度和时间的选择、初始组织状态的影响以及碳化物的变化都会对高速钢的性能产生重要影响。

因此，在高速钢热处理过程中，合理选择回火工艺是保证高速钢性能优异的关键步骤。

只有在理解高速钢回火后的组织特点的基础上，才能制定出适合不同应用场景的高速钢热处理工艺，从而提高高速钢的使用寿命和性能稳定性。

高速钢的分类、性能及用途高速钢是含有W、Mo、Cr等合金元素较多的合金工具钢。

热处理后的硬度为62-66HRC，抗弯强度约为3.3GPa，耐热性为600℃左右。

它具有热处理变形小、能锻造、易磨出较锋利的刃口等优点。

高速钢的应用范围很广，使用量约占刀具材料总量的60%-70%，特别适合于制造各种形状复杂的刀具和精加工刀具，如各类孔加工刀具、铣刀、拉刀、螺纹刀具、切齿刀具等。

高速钢按基本化学成分分为钨系和钨钼系两大类；按性能可分为普通高速钢（通用型高速钢）和高性能高速钢；按制造工艺方法的不同可分为熔炉高速钢和粉末冶金高速钢。

下面我们来看下常用高速的分类、性能以及用途：通用高速钢钢号：W18Cr4V(W18)硬度HRC：62-65抗弯强度/GPa：3.0-3.4冲击韧性/（MJm2）：0.18-0.32600℃时的硬度HRC：48.5特点：强度较好，可磨性好，可用普通钢玉砂轮磨削，耐热性中等，热塑性差主要用途：通用性强，广泛用于制造钻头、铰刀、丝锥、铣刀、齿轮刀具及拉刀等高性能高速钢钢号：W6Mo5Cr4V2(M2)硬度HRC：63-66抗弯强度/GPa：3.5-4.0冲击韧性/（MJm2）：0.30-0.40600℃时的硬度HRC：47-48特点：强度高，热塑性好，耐热性、可磨性稍次于W18Cr4V，可用普通钢玉砂轮磨削主要用途：适用于制作热成形刀具和承受冲击、结构薄弱的刀具钢号：W14Cr4VMnRE硬度HRC：64-66抗弯强度/GPa：约4.0冲击韧性/（MJm2）：约0.31600℃时的硬度HRC：50.5特点：强度高，热塑性好，耐热性、可磨性稍次于W18Cr4V，可用普通钢玉砂轮磨削主要用途：切削性能与W18Cr4V相当，适于制作热轧刀具钢号：W9Mo3Cr4V硬度HRC：65-66.5抗弯强度/GPa：4.0-4.5冲击韧性/（MJm2）：0.35-0.40600℃时的硬度HRC：无特点：耐热性、热塑性、热处理性能均较好，综合性能优于W18与M2主要用途：刀具寿命较长，用于制作加工普通轻合金、钢和铸铁的刀具钢号：高碳高钒/W12Cr4V4Mo(EV4)、W6Mo5Cr4V3(M3)、W9Cr4V5硬度HRC：65-67、65-67、63-66抗弯强度/GPa：约3.2、约3.2、约3.2冲击韧性/（MJm2）：约0.245、约0.25、约0.25600℃时的硬度HRC：51.7、51.7、51特点：硬度及耐磨性高，但强度及韧性较低，耐热性比通用型高速钢高。

M50钢的成分简介M50钢是一种高速钢，具有优异的耐磨性、硬度和热稳定性。

它常用于制造刀具、轴承和齿轮等高强度零件。

本文将详细介绍M50钢的成分以及对其性能的影响。

成分M50钢主要由以下几个元素组成：1.碳（C）：碳是提高钢材硬度和强度的关键元素。

在M50钢中，碳含量通常在0.80%至0.90%之间。

2.钼（Mo）：钼能够提高钢材的强度、硬度和耐磨性。

通常，M50钢中的钼含量为4.00%至4.75%。

3.铬（Cr）：铬可以增加钢材的耐腐蚀性和抗氧化性。

在M50钢中，铬含量一般为3.25%至3.75%。

4.钛（Ti）：钛可以形成稳定的碳化物，并提高钢材的热稳定性和抗腐蚀性。

M50钢中的钛含量通常在0.90%至1.30%之间。

5.钴（Co）：钴可增加钢材的韧性和抗磨损性能。

在M50钢中，钴含量一般为7.75%至8.75%。

6.锡（Sn）：锡可以提高M50钢的抗氧化性和耐磨性。

通常，M50钢中的锡含量为0.15%至0.35%。

此外，M50钢中还可能含有少量的硅（Si）、锰（Mn）和磷（P），它们对于改善钢材的加工性能和机械性能也起到一定作用。

影响因素M50钢的成分对其性能有着重要影响，下面将详细介绍几个关键因素：1.碳含量：碳含量越高，M50钢的硬度和强度就越高。

然而，过高的碳含量会降低其韧性和可焊性。

2.钼含量：适量的钼可以提高M50钢的耐磨性和强度。

但过多的钼会导致晶界脆化现象，降低材料的韧性。

3.铬含量：合适的铬含量可以提高M50钢的耐腐蚀性和抗氧化性。

然而，过高的铬含量会降低钢材的韧性。

4.钛含量：钛可以提高M50钢的热稳定性和抗腐蚀性。

适量的钛含量可以改善材料的耐磨性能和机械强度。

5.钴含量：适量的钴可以提高M50钢的韧性和抗磨损性能。

然而，过高的钴含量可能导致材料变脆。

性能由于M50钢的成分经过精心设计，它具有以下优异性能：1.高硬度：M50钢具有很高的硬度，使其在切削和磨削等工艺中表现出色。
