钢材组织性能的控制(最全)

钢铁家族中各种组织形貌生长特点及性能现代材料可以分为四大类-—金属、高分子、陶瓷和复合材料。

尽管目前高分子材料飞速发展，但金属材料中的钢铁仍是目前工程技术中使用最广泛、最重要的材料，那么到底是什么因素决定了钢铁材料的霸主地位呢。

下面就为大家详细介绍吧。

钢铁由铁矿石提炼而成,来源丰富，价格低廉。

钢铁又称为铁碳合金，是铁(Fe）与碳(C)、硅(Si）、锰（Mn）、磷(P)、硫（S)以及其他少量元素(Cr、V等）所组成的合金.通过调节钢铁中各种元素的含量和热处理工艺（四把火:淬火、退火、回火、正火）,可以获得各种各样的金相组织，从而使钢铁具有不同的物理性能。

将钢材取样,经过打磨、抛光，最后用特定的腐蚀剂腐蚀显示后,在金相显微镜下观察到的组织称为钢铁的金相组织。

钢铁材料的秘密便隐藏在这些组织结构中。

C系中，可配制多种成分不同的铁碳合金,他们在不同温度下的平衡组织各不相在Fe—Fe3同，但由几个基本相（铁素体F、奥氏体A和渗碳体FeC）组成。

这些基本相以机械混合物的形3式结合，形成了钢铁中丰富多彩的金相组织结构.常见的金相组织有下列八种：一、铁素体碳溶于α-Fe晶格间隙中形成的间隙固溶体称为铁素体，属bcc结构，呈等轴多边形晶粒分布，用符号F表示.其组织和性能与纯铁相似,具有良好的塑性和韧性，而强度与硬度较低(30-100 HB）。

在合金钢中，则是碳和合金元素在α-Fe中的固溶体.碳在α-Fe中的溶解量很低，在AC1温度,碳的最大溶解量为0.0218％，但随温度下降的溶解度则降至0。

0084％，因而在缓冷条件下铁素体晶界处会出现三次渗碳体.随钢铁中碳含量增加，铁素体量相对减少,珠光体量增加，此时铁素体则是网络状和月牙状。

二、奥氏体碳溶于γ-Fe晶格间隙中形成的间隙固溶体称为奥氏体，具有面心立方结构，为高温相，用符号A表示。

奥氏体在1148℃有最大溶解度2。

11%C，727℃时可固溶0。

77％C;强度和硬度比铁素体高，塑性和韧性良好，并且无磁性，具体力学性能与含碳量和晶粒大小有关，一般为170~220 HBS、 =40~50％.TRIP钢（变塑钢）即是基于奥氏体塑性、柔韧性良好的基础开发的钢材，利用残余奥氏体的应变诱发相变及相变诱发塑性提高了钢板的塑性,并改善了钢板的成形性能。

控轧控冷工艺基本原理控轧控冷工艺是一种通过控制轧制和冷却条件来调控钢材的组织和性能的加工工艺。

其基本原理是通过控制轧制温度、变形程度和冷却速度等参数，实现对钢材组织和性能的调控。

1. 控轧工艺原理控轧是指在钢材的轧制过程中，通过调整轧制温度和变形程度等参数，控制其组织和性能的加工工艺。

控轧工艺的基本原理是通过控制轧制温度和变形程度，调整钢材的晶粒度、相组成和形貌等因素，从而实现对钢材性能的调控。

在控轧过程中，调整轧制温度可以影响钢材的晶粒度和相组成。

通过控制轧制温度的高低，可以实现晶粒细化或粗化，进而影响钢材的力学性能和韧性。

同时，调整轧制温度还可以改变钢材中的相组成，如奥氏体、铁素体和贝氏体等的含量和分布，从而调节钢材的强度、硬度和耐腐蚀性能。

控轧过程中的变形程度也对钢材的组织和性能产生重要影响。

通过控制变形程度，可以实现钢材的晶粒细化、相变和组织调控。

在轧制过程中，钢材受到外力的变形，晶粒会发生形变和细化，从而提高钢材的强度和韧性。

同时，变形程度还可以引起钢材中的相变，如奥氏体向铁素体的相变，进一步改善钢材的性能。

2. 控冷工艺原理控冷是指在钢材的冷却过程中，通过调整冷却速度和冷却方式等参数，控制其组织和性能的加工工艺。

控冷工艺的基本原理是通过控制冷却速度，调整钢材的组织和性能。

在控冷过程中，调整冷却速度可以影响钢材的相组成和组织形貌。

通过控制冷却速度的快慢，可以实现钢材中相的相变和组织的调控。

当冷却速度较快时，钢材中的相变会受到限制，从而形成细小的相和均匀的组织。

相反，当冷却速度较慢时，钢材中的相变会较为充分，形成较大的相和不均匀的组织。

不同的冷却速度会影响钢材的强度、硬度和韧性等性能。

控冷过程中的冷却方式也会对钢材的组织和性能产生影响。

不同的冷却方式，如空冷、水冷、油冷等，具有不同的冷却速度和冷却效果。

通过选择合适的冷却方式，可以实现钢材组织的定向调控，从而达到钢材性能的要求。

3. 控轧控冷工艺的应用控轧控冷工艺广泛应用于钢材的生产和加工过程中。

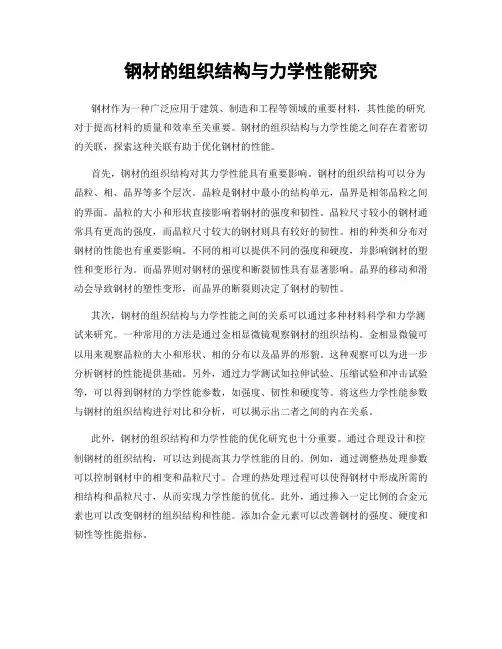

钢材的组织结构与力学性能研究钢材作为一种广泛应用于建筑、制造和工程等领域的重要材料，其性能的研究对于提高材料的质量和效率至关重要。

钢材的组织结构与力学性能之间存在着密切的关联，探索这种关联有助于优化钢材的性能。

首先，钢材的组织结构对其力学性能具有重要影响。

钢材的组织结构可以分为晶粒、相、晶界等多个层次。

晶粒是钢材中最小的结构单元，晶界是相邻晶粒之间的界面。

晶粒的大小和形状直接影响着钢材的强度和韧性。

晶粒尺寸较小的钢材通常具有更高的强度，而晶粒尺寸较大的钢材则具有较好的韧性。

相的种类和分布对钢材的性能也有重要影响。

不同的相可以提供不同的强度和硬度，并影响钢材的塑性和变形行为。

而晶界则对钢材的强度和断裂韧性具有显著影响。

晶界的移动和滑动会导致钢材的塑性变形，而晶界的断裂则决定了钢材的韧性。

其次，钢材的组织结构与力学性能之间的关系可以通过多种材料科学和力学测试来研究。

一种常用的方法是通过金相显微镜观察钢材的组织结构。

金相显微镜可以用来观察晶粒的大小和形状、相的分布以及晶界的形貌。

这种观察可以为进一步分析钢材的性能提供基础。

另外，通过力学测试如拉伸试验、压缩试验和冲击试验等，可以得到钢材的力学性能参数，如强度、韧性和硬度等。

将这些力学性能参数与钢材的组织结构进行对比和分析，可以揭示出二者之间的内在关系。

此外，钢材的组织结构和力学性能的优化研究也十分重要。

通过合理设计和控制钢材的组织结构，可以达到提高其力学性能的目的。

例如，通过调整热处理参数可以控制钢材中的相变和晶粒尺寸。

合理的热处理过程可以使得钢材中形成所需的相结构和晶粒尺寸，从而实现力学性能的优化。

此外，通过掺入一定比例的合金元素也可以改变钢材的组织结构和性能。

添加合金元素可以改善钢材的强度、硬度和韧性等性能指标。

总之，钢材的组织结构与力学性能之间存在着密不可分的关系。

对于钢材性能的研究和优化需要综合运用材料科学和力学的方法。

进一步的研究不仅可以帮助优化钢材的性能，也对于提高加工工艺和应用领域的效率具有重要意义。

工程钢材管理制度内容范本第一章总则第一条为了规范和加强工程钢材的管理，保证施工质量和安全，提高施工效率，制定本管理制度。

第二条本管理制度适用于项目单位内的所有工程钢材管理工作。

第三条工程钢材管理是指对工程项目中涉及的各类钢材（包括钢材材质、规格、数量等）进行科学、规范的管理，确保施工中钢材使用的质量和数量。

第四条工程钢材管理应当遵循科学、规范、公平、公正的原则，切实维护施工单位和供应单位的合法权益。

第五条工程钢材管理工作应当与项目的实际情况相结合，注重实践经验的积累和总结，不断完善管理制度。

第二章工程钢材管理的基本要求第六条工程钢材管理应当以合理、经济的使用为目标，保证工程的质量和安全。

第七条工程钢材管理应当坚持保质量、保安全、保进度的原则，严把施工环节的质量关、安全关和工程进度。

第八条工程钢材管理应当遵循“统一管理、分类管理、专人管理”的原则，明确管理责任，提高管理效率。

第九条工程钢材管理应当加强与供应单位的沟通和合作，确保工程钢材供应的及时、准确。

第十条工程钢材管理应当建立完善的档案管理制度，便于随时查阅、追溯。

第三章工程钢材管理的组织架构第十一条工程钢材管理应当建立完善的管理体系，包括管理部门、管理人员、管理制度等。

第十二条项目单位应当设立专门的工程钢材管理部门，负责具体的工程钢材管理工作。

第十三条工程钢材管理部门应当配备专业的管理人员，具有相关的技术和管理经验。

第十四条工程钢材管理部门应当建立健全的管理制度，明确管理流程、工作职责、管理权限等。

第十五条工程钢材管理部门应当定期对工程钢材进行检查、验收、统计，并及时报告项目单位领导。

第四章工程钢材管理的工作流程第十六条工程钢材管理的工作流程包括需求确认、采购计划、供应商选择、采购谈判、验收入库、领用出库等环节。

第十七条需求确认阶段，工程钢材管理部门应当根据工程设计要求和实际施工需要，确定钢材品种、规格、数量等。

第十八条采购计划阶段，工程钢材管理部门应当编制详细的采购计划，包括采购时间、采购数量、采购渠道等。

钢铁材料热处理及组织性能班级：机设13-A1姓名：朱铭书学号：120133404056摘要：钢材是当前社会运用最广泛的材料之一，具有非常悠久的历史，它推动了社会的大力发展，促进了社会的进步。

作为结构材料．钢的组织和性能在很高的层面决定了产品的质量，因此，在选取钢铁材料时主重其组织与性能。

然而，回望钢铁发展的历史，钢组织与性能与材料成分和热处理工艺有着千丝万缕的关系，通过改善材料成分和热处理工艺可以有效提升钢组织与性能。

本文将对钢铁材料热处理及组织性能做浅显分析。

正文：一、钢的退火与正火1、钢的退火是将工件加热到工艺要求的温度，经过适当的保温以后，在缓慢冷却下来的热处理工艺过程。

加热温度在Ac3点以上的称为完全退火；加热温度在Ac1和Accm之间的称为不完全退火或球化退火；加热温度在A1点以下称为低温退火；还有扩散退火等退火工艺。

退火的加热速度一般不受限制，但对于高合金钢和大截面工件，升温不可过快，否则，由于导热性差，引起很大的热应力，使工件产生变形甚至开裂。

一般将升温速度控制在100～180℃/h比较适宜。

加热时间是根据工件的有效厚度，并考虑装炉量、装炉方式和加热方法确定的，可以查阅热处理手册加以确定。

退火的冷却方式是根据退火工艺的具体要求进行。

（1）完全退火只适用于亚共析钢，加热温度为Ac3＋（20～30℃），合金钢可以略微高于此温度，保温足够时间后，随后缓冷（炉内冷却或按要求的冷却速度冷却）到550～500℃以下，再空冷。

在加热和冷却的过程中，钢的内部组织全部进行了重结晶，即发生了加热时的奥氏体化和冷却时的奥氏体分解转变。

所以完全退火又称重结晶退火。

在重结晶过程中经历了两次形核长大，因此细化了晶粒。

完全退火使钢获得了接近平衡状态的细晶粒组织，同时消除了焊接、铸钢、热锻轧钢中的粗大组织和魏氏组织，以及因终锻、终轧的温度过低造成的带状组织。

完全退火还提高韧性，消除因冷速较快造成的内应力，降低含碳较高的亚共析钢硬度，以利于切削加工，并为后续淬火工艺作好组织准备。

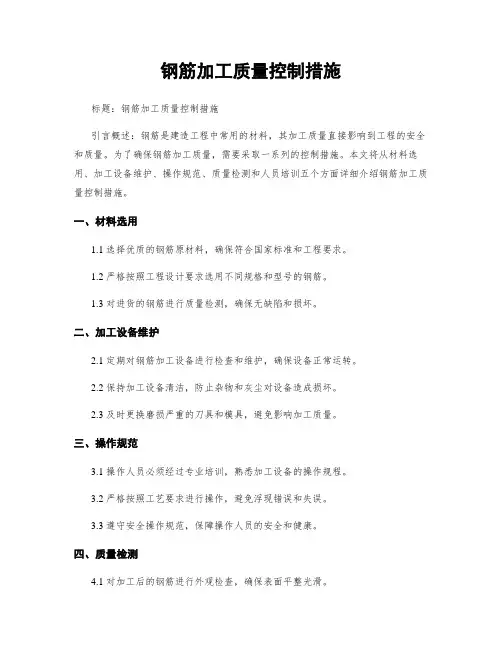

钢筋加工质量控制措施标题：钢筋加工质量控制措施引言概述：钢筋是建造工程中常用的材料，其加工质量直接影响到工程的安全和质量。

为了确保钢筋加工质量，需要采取一系列的控制措施。

本文将从材料选用、加工设备维护、操作规范、质量检测和人员培训五个方面详细介绍钢筋加工质量控制措施。

一、材料选用1.1 选择优质的钢筋原材料，确保符合国家标准和工程要求。

1.2 严格按照工程设计要求选用不同规格和型号的钢筋。

1.3 对进货的钢筋进行质量检测，确保无缺陷和损坏。

二、加工设备维护2.1 定期对钢筋加工设备进行检查和维护，确保设备正常运转。

2.2 保持加工设备清洁，防止杂物和灰尘对设备造成损坏。

2.3 及时更换磨损严重的刀具和模具，避免影响加工质量。

三、操作规范3.1 操作人员必须经过专业培训，熟悉加工设备的操作规程。

3.2 严格按照工艺要求进行操作，避免浮现错误和失误。

3.3 遵守安全操作规范，保障操作人员的安全和健康。

四、质量检测4.1 对加工后的钢筋进行外观检查，确保表面平整光滑。

4.2 进行尺寸检测，保证钢筋的长度和直径符合要求。

4.3 进行拉力试验，检测钢筋的强度和延伸性能。

五、人员培训5.1 定期组织加工人员进行质量控制培训，提高他们的专业水平和责任意识。

5.2 强调团队合作和沟通，确保每一个环节的质量得到有效控制。

5.3 鼓励员工提出改进建议，促进钢筋加工质量持续提升。

结论：通过以上五个方面的钢筋加工质量控制措施，可以有效提高钢筋加工质量，确保建造工程的安全和可靠性。

加强对钢筋加工质量的控制，对于建造工程的质量和安全具有重要意义。

钢结构质量控制要点标题：钢结构质量控制要点引言概述：钢结构是建筑工程中常见的结构形式之一，其质量控制对于工程的安全和稳定至关重要。

本文将从五个方面介绍钢结构质量控制的要点。

一、材料质量控制1.1 确保材料符合规范要求：钢结构所使用的钢材应符合国家标准和设计要求，包括材质、强度等。

1.2 检验材料质量：对采购的钢材进行抽样检测，确保其质量合格。

1.3 做好材料标识和追溯：对每批次进场的钢材进行标识，并建立追溯体系，以便跟踪材料来源和使用情况。

二、焊接质量控制2.1 培训合格焊工：确保焊接工作由经过培训合格的焊工进行，提高焊接质量。

2.2 严格控制焊接参数：根据设计要求，控制焊接电流、电压、焊接速度等参数，确保焊缝质量。

2.3 进行焊缝检测：对焊缝进行探伤、X射线检测等，确保焊接质量符合要求。

三、构件安装质量控制3.1 预埋件安装：对于需要预埋的构件，确保预埋位置准确、固定牢固。

3.2 构件对接：对构件的对接部位进行精确测量和调整，确保对接质量。

3.3 构件安装：采用专用设备进行构件安装，确保安装过程平稳、安全。

四、防腐防火质量控制4.1 防腐处理：对钢结构进行防腐处理，采用合格的防腐涂料或热镀锌等方法。

4.2 防火处理：对于需要防火的部位，采用合格的防火涂料或防火板等材料进行处理。

4.3 定期检查维护：对防腐防火处理后的钢结构进行定期检查和维护，确保其防护效果持久。

五、验收质量控制5.1 隐蔽验收：在钢结构尚未封闭前，进行隐蔽验收，检查各项工作是否符合要求。

5.2 结构验收：对完工的钢结构进行结构验收，确保其符合设计要求。

5.3 质量档案建立：建立钢结构的质量档案，包括材料证明、焊接记录、验收报告等，以备日后查阅。

结语：钢结构质量控制是建筑工程中至关重要的环节，只有严格按照要求进行质量控制，才能确保工程的安全和稳定。

以上所述的五个要点是钢结构质量控制的关键，希望能对相关从业人员有所帮助。

钢材的控制轧制和控制冷却一、名词解释：1、控制轧制：在热轧过程中通过对金属的加热制度、变形制度、温度制度的合理控制，使热塑性变形与固态相变结合，以获得细小晶粒组织，使钢材具有优异的综合力学性能。

2、控制冷却：控制轧后钢材的冷却速度、冷却温度，可采用不同的冷却路径对钢材组织及性能进行调控。

3、形变诱导相变：由于热轧变形的作用，使奥氏体向铁素体转变温度Ar3上升，促进了奥氏体向铁索体的转变。

在奥氏体未再结晶区变形后造成变形带的产生和畸变能的增加，从而影响Ar3温度。

4、形变诱导析出：在变形过程中，由于产生大量位错和畸变能增加，使微量元素析出速度增大。

两相区轧制后的组织中既有由变形未再结晶奥氏体转变的等轴细小铁素体晶粒，还有被变形的细长的铁素体晶粒。

同时在低温区变形促进了含铌、钒、钛等微量合金化钢中碳化物的析出。

5、再结晶临界变形量：在一定的变形速率和变形温度下，发生动态再结晶所必需的最低变形量。

6、二次冷却：相变开始温度到相变结束温度范围内的冷却控制。

二、填空：1、再结晶的驱动力是储存能，影响其因素可以分为：一类是工艺条件，主要有变形量、变形温度、变形速度。

另一类是材料的内在因素，主要是材料的化学成分和冶金状态。

2、控制冷却主要控制轧后钢材冷却过程的（冷却温度）、（冷却速度）等工艺条件，达到改善钢材组织和性能的目的。

3、固溶体的类型有（间隙式固溶）和（置换式固溶），形成（间隙式）固溶体的溶质元素固溶强化作用更大。

4、根据热轧过程中变形奥氏体的组织状态和相变机制不同，将控制轧制划分为三个阶段，即奥氏体再结晶型控制轧制、奥氏体未再结晶型控制轧制、在A+F两相区控制轧制。

5、以珠光体为主的中高碳钢，为达到珠光体团直径减小，则要细化奥氏体晶粒，必须采用奥氏体再结晶）型控制轧制。

6、控制轧制是在热轧过程中通过对金属的（加热制度）、（变形制度）、（温度制度）的合理控制，使热塑性变形与固态相变结合使钢材具有优异的综合力学性能。

钢结构质量控制要点与管理钢结构作为一种广泛应用于建筑、桥梁、工业厂房等领域的重要结构形式，其质量的优劣直接关系到工程的安全性、耐久性和使用功能。

因此，对钢结构的质量进行严格控制和有效管理至关重要。

一、钢结构原材料的质量控制1、钢材的选择钢材的品种、规格和性能应符合设计文件和相关标准的要求。

在选择钢材时，要考虑工程的使用环境、承载要求以及经济合理性等因素。

例如，在腐蚀性环境中应选用耐候钢，对于大跨度结构应选用高强度钢材。

2、钢材的检验钢材进场时，应按照相关标准进行检验，包括外观检查、化学成分分析、力学性能试验等。

外观检查主要检查钢材表面是否有裂纹、气泡、结疤、折叠等缺陷；化学成分分析用于确定钢材的元素含量是否符合标准；力学性能试验则包括拉伸试验、弯曲试验、冲击试验等，以验证钢材的强度、韧性和塑性等性能。

3、焊接材料的质量控制焊接材料的选择应与钢材的材质相匹配，并符合焊接工艺的要求。

焊接材料进场时，要检查其质量证明书、包装是否完好，并进行抽样复验。

复验项目包括化学成分、熔敷金属的力学性能等。

4、高强螺栓的质量控制高强螺栓是钢结构连接的重要部件，其质量直接影响结构的连接强度和可靠性。

高强螺栓进场时，应检查其质量证明书、规格、型号是否符合设计要求，并进行扭矩系数或紧固轴力的复验。

二、钢结构制作过程的质量控制1、放样和下料放样和下料是钢结构制作的第一道工序，其精度直接影响后续构件的加工质量。

在放样时，应根据设计图纸和工艺要求，确定构件的实际尺寸和形状，并绘制出放样图。

下料时，应采用合理的切割方法，如火焰切割、等离子切割等，并控制切割的尺寸偏差和表面质量。

2、构件的加工构件的加工包括弯曲、钻孔、铣削等工序。

在加工过程中，应严格按照工艺要求进行操作，控制加工精度和表面粗糙度。

例如，弯曲构件时，应控制弯曲半径和弯曲角度的偏差；钻孔时，应保证孔的位置精度和孔径尺寸。

3、焊接工艺的控制焊接是钢结构制作中最关键的工序之一，焊接质量的好坏直接决定了结构的强度和安全性。
