浪涌保护器的主要技术参数摘要：一、浪涌保护器的基本概念二、浪涌保护器的主要技术参数1.额定电压2.额定电流3.最大持续电压4.脉冲电压5.响应时间6.冲击次数7.防护等级三、各技术参数的作用和选择原则四、浪涌保护器的应用领域五、如何选择合适的浪涌保护器正文：一、浪涌保护器的基本概念浪涌保护器，又称突波保护器，是一种用于保护电气设备、仪器仪表和通信设备等免受瞬时电压、电流冲击的电子元件。
它能有效地抑制电压峰值，降低电磁干扰，确保被保护设备的安全稳定运行。
二、浪涌保护器的主要技术参数1.额定电压：浪涌保护器所能承受的电压值，用户应根据被保护设备的电压等级选择合适的额定电压。
2.额定电流：浪涌保护器所能承受的电流值，应与被保护设备的电流需求相匹配。
3.最大持续电压：浪涌保护器能够长时间承受的电压值，一般要求大于等于额定电压。
4.脉冲电压：浪涌保护器能够承受的瞬时电压峰值，应根据被保护设备所承受的电压冲击类型和程度选择。
5.响应时间：浪涌保护器动作的时间，一般越快越好，能更快地切断异常电压，保护设备安全。
6.冲击次数：浪涌保护器在规定的试验条件下，能承受的电压冲击次数。
在选择时，应根据被保护设备所处的环境条件，选择具有足够冲击次数的浪涌保护器。
7.防护等级：浪涌保护器的防护能力，通常用IP等级表示。
防护等级越高，防护能力越强。
三、各技术参数的作用和选择原则1.额定电压和最大持续电压：应根据被保护设备的电压等级选择，确保浪涌保护器能正常工作。
2.额定电流和冲击次数：应与被保护设备的电流需求和环境条件相匹配，确保浪涌保护器能有效抑制电压峰值。
3.响应时间：越快越好，能迅速切断异常电压，保护设备安全。
4.防护等级：根据被保护设备所处的环境条件选择，确保设备不受外部物体和液体的侵害。
四、浪涌保护器的应用领域浪涌保护器广泛应用于电力系统、通信系统、家电产品、工业控制设备等领域，有效保护设备免受瞬时电压、电流冲击的影响。
IEC61643-1-1998：《接至低压电力配电系统的浪涌保护器》通信行业标准通信局（站）低压配电系统用电涌保护器技术要求Performance requirements for Surge Protective Devices Connected to Low-voltageDistribution Systems of Telecommunication Stations/SitesYD/T 1235.1-20022002-11-08 发布2002-11-08 实施中华人民共和国信息产业部发布目次前言1 范围2 规范性引用文件3 术语和定义4 使用环境条件4.1 供电条件4.2 气候条件5 分类5.1 按冲击测试电流等级分类5.2 按用途分类5.3 按端口分类5.4 按构成分类6 技术要求6.1 标称额定值6.1.1 优选值6.1.2 SPD分类的冲击测试电流等级规定6.2 整体要求6.2.1 外观质量6.2.2 保护模式6.2.3 分离装置6.2.4 告警功能6.2.5 接线端子连接导线的能力6.3 电涌防护性能6.3.1 最大持续运行电压6.3.2 等级限制电压6.3.3 电压保护水平6.3.4 动作负载试验6.4 安全性能6.4.1 电气间隙和爬电距离6.4.2 外壳防护等级6.4.3 保护接地6.4.4 着火危险性（灼热丝试验）6.4.5 暂时过电压失效安全性6.4.6 暂时过电压耐受特性6.4.7 热稳定性6.5 二端口SPD及带独立输入/输出端子的一端口SPD 的附加要求6.5.1 电压降6.5.2 负载侧电涌耐受能力6.5.3 负载侧短路耐受能力6.6 环境适用性6.6.1 耐振动性能6.6.2 耐高温性能6.6.3 耐低温性能6.6.4 耐湿热性能7 检验规则7.1 交收检验7.2 型式检验8 标志、包装、运输和贮存8.1 标志的内容8.2 包装8.3 运输和贮存8.3.1 运输8.3.2 贮存附录A （规范性附录）通信局（站）配电系统用电涌保护器（SPD）的构形前言制订本标准的目的在于规范我国通信局（站）低压配电系统用电涌保护器的技术要求，并为电涌保护器的设计、生产、检验、选择和应用提供技术依据。

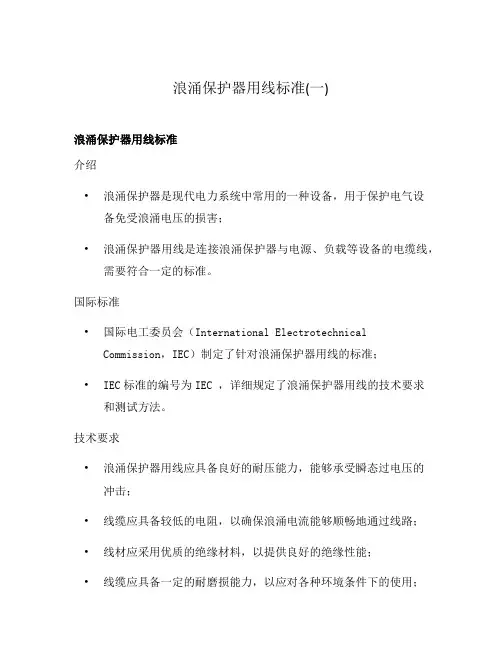

浪涌保护器用线标准(一)
浪涌保护器用线标准
介绍
•浪涌保护器是现代电力系统中常用的一种设备，用于保护电气设备免受浪涌电压的损害；
•浪涌保护器用线是连接浪涌保护器与电源、负载等设备的电缆线，需要符合一定的标准。
国际标准
•国际电工委员会（International Electrotechnical
Commission，IEC）制定了针对浪涌保护器用线的标准；
•IEC标准的编号为IEC ，详细规定了浪涌保护器用线的技术要求和测试方法。
技术要求
•浪涌保护器用线应具备良好的耐压能力，能够承受瞬态过电压的冲击；
•线缆应具备较低的电阻，以确保浪涌电流能够顺畅地通过线路；•线材应采用优质的绝缘材料，以提供良好的绝缘性能；
•线缆应具备一定的耐磨损能力，以应对各种环境条件下的使用；
•浪涌保护器用线应符合产业界的相关要求和规范。
事故案例
•使用不符合标准的浪涌保护器用线可能会导致以下问题：–浪涌电流无法正常通过线路，导致浪涌保护器无法发挥作用；
–线路过载或短路，引发火灾等安全事故；
–耐电压能力不足，无法有效保护电气设备。
选择建议
•在选购浪涌保护器用线时应注意以下几点：
–选择符合IEC 标准的线缆产品；
–选择具备良好信誉和质量保证的供应商；
–根据实际需求选择合适的线径和线材材质。
结论
•浪涌保护器用线的标准化对于保障电气设备的安全运行至关重要；•选择符合标准要求的线缆产品，能够提供可靠的浪涌保护效果，降低电力事故的风险。
以上是关于浪涌保护器用线标准的相关介绍和建议，希望能对读
者在选购和使用浪涌保护器用线时提供一些帮助。
浪涌保护器的主要技术参数摘要：一、浪涌保护器的基本概念二、浪涌保护器的主要技术参数1.额定电压2.额定电流3.最大持续电压4.脉冲电压5.响应时间6.插入损耗7.保护等级三、各技术参数的作用和选择方法四、浪涌保护器的应用场景五、总结正文：一、浪涌保护器的基本概念浪涌保护器，又称突波保护器，是一种用于保护电气设备、电子设备免受瞬时电压、电流干扰的防护装置。
它在电路中引入阻抗，当电压或电流超过设定值时，浪涌保护器动作，将多余的电压或电流导向地线，从而保护后级设备不受损坏。
二、浪涌保护器的主要技术参数1.额定电压：浪涌保护器的额定电压是指它能正常工作的电压范围。
在选择浪涌保护器时，应根据被保护设备的额定电压来选择，以确保其在正常工作电压范围内能有效保护设备。
2.额定电流：浪涌保护器的额定电流是指它能承受的最大电流。
在选择浪涌保护器时，应根据被保护设备的电流需求来选择，以确保其在正常工作电流范围内能有效保护设备。
3.最大持续电压：最大持续电压是指浪涌保护器能承受的最高电压。
在选择浪涌保护器时，应根据被保护设备的最大工作电压来选择，以确保其在电压波动时能有效保护设备。
4.脉冲电压：脉冲电压是指浪涌保护器能承受的瞬时电压。
在选择浪涌保护器时，应根据被保护设备可能遭受的电压冲击来选择，以确保其在遭受电压冲击时能有效保护设备。
5.响应时间：响应时间是指浪涌保护器在检测到电压或电流超过设定值时，动作的时间。
在选择浪涌保护器时，应根据被保护设备对响应时间的要求来选择，以确保其在瞬时电压、电流干扰发生时能迅速动作，保护设备。
6.插入损耗：插入损耗是指浪涌保护器对信号的衰减程度。
在选择浪涌保护器时，应根据被保护设备的信号传输要求来选择，以确保其在保护设备的同时，不影响信号的传输。
7.保护等级：保护等级是指浪涌保护器所能承受的电压、电流冲击能力。
在选择浪涌保护器时，应根据被保护设备所处的环境以及可能遭受的电压、电流冲击来选择，以确保其在恶劣环境下能有效保护设备。
浪涌保护器的主要参数1、标称电压Un：被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。
2、额定电压Uc：能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。
3、额定放电电流Isn：给保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。
4、最大放电电流Imax：给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
5、电压保护级别Up：保护器在下列测试中的最大值：1KV/μs斜率的跳火电压；额定放电电流的残压。
6、响应时间tA：主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于du/dt或di/dt的斜率。
7、数据传输速率Vs：表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用防雷器的参考值，防雷保护器的数据传输速率取决于系统的传输方式。
8、插入损耗Ae：在给定频率下保护器插入前和插入后的电压比率。
9、回波损耗Ar：表示前沿波在保护设备（反射点）被反射的比例，是直接衡量保护设备同系统阻抗是否兼容的参数。
10、最大纵向放电电流：指每线对地施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
11、最大横向放电电流：指线与线之间施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
12、在线阻抗：指在标称电压Un下流经保护器的回路阻抗和感抗的和。
通常称为“系统阻抗”。
13、峰值放电电流：分两种：额定放电电流Isn和最大放电电流Imax。
14、漏电流：指在75或80标称电压Un下流经保护器的直流电流。
浙江直流浪涌保护器技术参数直流浪涌保护器性能参数参数指标体现了直流浪涌保护器的技术与安全性能，以下介绍几种对直流浪涌保护器应用性能其决定作用的指标参数。
1 通流容量：通流容量是一组参数，它是由一系列的标准化试验确定出的电涌保护器的技术参数，这些试验由三个分类试验组成。
三种试验方法没有等级和高下之分，也没有可比性，每个制造商可以任选其中的一个。
在******上，德国的VDE标准采用的是Ⅰ类试验方法，法国NCF标准采用Ⅱ类试验方法，而美国的UL1449标准采用的是Ⅲ类试验方法。
我国国家标准GB 18802.1-2002《低压配电系统的电涌保护器（直流浪涌保护器）第一部分：性能要求和试验方法》等同采用IEC标准，里面介绍了三个分类试验，根据客户要求进行测试。
2 标称放电电流Ⅰn：流过直流浪涌保护器具有8/20us波形的电流峰值，用于Ⅰ级试验的直流浪涌保护器分级，以及Ⅰ级、Ⅱ级试验的直流浪涌保护器的预处理试验。
3 最大放电电流Ⅰmax：电涌保护器可以导通的8/20us波形电流的峰值（2次）。
该参数表示能够安全地泄放而不会明显地影响其功能的最大浪涌电流或复合电流，Zmax是电涌保护器的一个非常重要的参数。
4 击电流Ⅰimp：指通过10/350us波形雷电流的能力，它由电流峰值Ⅰpeak和电荷量Q确定，其试验根据动作负载试验的程序运行，用于Ⅰ级试验的直流浪涌保护器分类试验。
5 最大持续工作电压Uc：允许持久地施加在直流浪涌保护器上的最大交流电压有效值或直流电压。
其值等于直流浪涌保护器的额定电压，超过此运行值电涌保护器将受到热损坏。
6 短时过电压UT：保护装置能承受的持续短时间的直流电压或工频交流电压有效值，它比最大连续工作点啊Uc要大。
7 限制电压：施加规定波形和幅值的冲击电压时，在直流浪涌保护器接线端子间测的最大电压峰值。
8 电压保护水平Up：表明电涌保护器泄放标称电流Ⅰn时，电涌保护器两端的最大电位差，所需的直流浪涌保护器的保护水平取决于被保护设备的安装位置和被保护装置的电器绝缘强度，该值应大于限制电压的最高值。
浪涌保护器的主要技术参数（最新版）目录1.浪涌保护器的定义和作用2.浪涌保护器的主要技术参数3.浪涌保护器技术参数的解释4.浪涌保护器的应用场景5.如何选择合适的浪涌保护器正文浪涌保护器，又称防雷器，是一种用于保护电子设备、仪器仪表和通讯线路安全的电子装置。
当电气回路或通信线路因外界干扰突然产生尖峰电流或电压时，浪涌保护器能够在极短时间内导通分流，从而避免浪涌对回路其他设备器材造成损害。
浪涌保护器适用于交流 50/60Hz，额定电压220V 至 380V 的供电系统（或通信系统），能够对间接雷电和直接雷电影响（或瞬时过压）的电涌进行保护。
浪涌保护器的主要技术参数包括：1.额定耐受最大冲击电流：表示浪涌保护器能够承受的最大冲击电流值，通常以 kA 为单位。
例如，CPM-R100T 型号的浪涌保护器的额定耐受最大冲击电流为 100kA。
2.标称放电电流：表示浪涌保护器在特定条件下能够正常工作的最大放电电流值，通常以 kA 为单位。
例如，CPM-R100T 型号的浪涌保护器的标称放电电流为 40kA。
3.响应时间：表示浪涌保护器从接收到浪涌信号到开始导通的时间，通常以微秒（μs）为单位。
响应时间越短，浪涌保护器的保护效果越好。
4.保护电压水平：表示浪涌保护器能够保护的电压范围，通常以伏特（V）为单位。
保护电压水平越低，浪涌保护器对设备提供的保护越全面。
5.波形：表示浪涌保护器能够承受的浪涌波形，通常以字母和数字组合表示，如 10/350us、8/20us 等。
不同的波形对应的防护能力有所不同。
在选择浪涌保护器时，需要根据实际应用场景选择合适的技术参数。
例如，在家庭住宅中，可以选择额定耐受最大冲击电流较小、保护电压水平较低的浪涌保护器；而在工业领域中，则需要选择额定耐受最大冲击电流较大、保护电压水平较低的浪涌保护器。
浪涌保护器配线径标准一、设备要求浪涌保护器（SPD）应符合相关国家和行业标准，具备合格证明文件和标识，具有良好的电气性能和可靠性。
同时，应根据设备和系统的需求选择合适型号和规格的浪涌保护器，以确保其有效性和安全性。
二、电源要求浪涌保护器的电源应符合国家和行业标准的要求，保证电源的质量和稳定性。
在电源线路上安装浪涌保护器时，应考虑电源的额定电压、额定电流以及最大持续工作电压等参数，以确保浪涌保护器的正常工作和可靠性。
三、连接导体要求浪涌保护器的连接导体应采用符合国家和行业标准的铜导体，并应具备足够的截面积和机械强度，以满足电流的要求。
同时，连接导体的长度应尽可能短，以减少电感和电阻的影响，提高浪涌保护器的性能。
四、接地要求浪涌保护器的接地应符合国家和行业标准的要求，采用可靠的接地方式，确保接地电阻符合规定值。
在接地过程中，应确保接地导体的截面积足够大，以减少接地电阻和电抗的影响，提高接地效果。
同时，应定期检查接地状况，及时处理存在的问题，以确保接地效果的稳定性和可靠性。
五、安装位置浪涌保护器的安装位置应符合设计和使用要求，安装在便于维护和操作的位置。
同时，应考虑安装环境的影响，如温度、湿度、灰尘等，确保浪涌保护器的正常工作和可靠性。
在可能受到机械应力或振动的情况下，应采取相应的防护措施，以避免对浪涌保护器造成损坏或影响其性能。
六、保护模式浪涌保护器有多种保护模式，如电压限制型、电流限制型、混合型等。
应根据设备和系统的需求选择合适的保护模式，以最大程度地降低雷电过电压或过电流对设备和系统的影响。
同时，应定期对浪涌保护器进行测试和维护，确保其保护性能的稳定性和可靠性。
七、保护水平浪涌保护器的保护水平应根据设备和系统的需求进行选择。
在选择浪涌保护器的保护水平时，应考虑雷击电流、雷击能量、电压等级等因素的影响，以确保浪涌保护器能够有效地降低雷电过电压或过电流对设备和系统的影响。
同时，应定期对浪涌保护器进行检查和维护，确保其保护水平的稳定性和可靠性。
浪涌防护器的主要技术参数与要求浪涌防护器的主要技术参数包括以下几个方面：1、防护水平(残平)Up浪涌防护器在通过浪涌电流时，保护器两端的电压差称残压。
防护水平是指在额定放电电流时，防护端的残压水平，即瞬时钳位电压的钳制能力。
这是选择浪涌保护器的一个重要指标，因为电气、电子设备只能承受一定范围的瞬时过电压，如电话交换机要求小于1000V，主机控制部份要求2、电压标称电压Un：与被防护系统的额定电压相符，例如：230/380V。
工作电压：在电网电压波动范围内具备正常运行的能力。
最大持续运行电压Uc：加在浪涌防护器接线端的最大连续工作电压的有效值。
Uc值必须与标称电压相符，在使用说明的规定范围内。
3、噪音衰耗浪涌瞬态过压一般都会引起微波和瞬态高频噪音，如果浪涌防护器不采用高频滤波器模块对微波和高频噪音进行过滤，就会导致系统紊乱和电子元件老化。
这是浪涌防护系统的安全、可靠的一项重要指标。
4、最大浪涌电流(放电容量)Imax最大浪涌电流是指浪涌防护器处理瞬态过压的最大工作电流。
浪涌电流Imax越大，浪涌防护器的可靠性越高。
当然，选择容量大小决定雷区浪涌的强弱、防护设备的重要性和经济价值等因素。
5、保护模式为保证被防护系统的安全，在三相四线并带地线的电源中必须采用全模式结构的浪涌防护系统。
6、响应时间ta浪涌防护器的响应时间必须比浪涌电流的速度快，是浪涌防护器的一项重要指标，它反映浪涌防护器的特性。
响应时间越小，抑制浪涌瞬态电压的速度就越快。
一般由计算机控制的电子设备，其浪涌防护器的响应时间应7、自动防故障保护浪涌防护器必须具有自动防故障保护功能。
8、浪涌防护能力(寿命)浪涌防护器在某波形(通常为10kA8/20μs20kV波形)下所承受的冲击次数。
9、绝缘电阻：≥1000MΩ10、浪涌防护器的辅助功能状态显示、音响报警、浪涌计数及远程监控功能。
11、电磁兼容电磁兼容应符合国际、国内标准。
成都市城市照明管理处20XX年至20XX年路灯维护材料采购项目各包描述：A包：电线电缆采购此包为20XX-20XX年每年度电线电缆采购预估总量，实际供货量以每批次采购为准，每批次实际供货价格按照同类金属价格的上下浮动进行调整，价格调整计算公式为：调整合同单价=投标报价×（电缆入库合同签订当日金属价格／开标期间金属价格），其中开标期间金属价格固定为：铜元／吨，铝元／吨。
电缆入库合同签订当日金属价格以上海金属网公布价格为准。
招标人每批次电缆采购需求，以各入库单位的调整合同单价为报价上限进行比价，价格合理者与招标人订立该批次电缆供货合同。
B包：光源电器采购此包为20XX-20XX年每年度光源电器采购预估总量，实际供货量以每批次采购为准。
其中镇流器价格因受铜价影响较大按可调单价的方式进行，调价条件是以开标期间铜价格为基准，变化超过10000元/吨，具体为调后价格=投标报价×（合同签订当日铜价格／开标期间铜价格），其中开标期间金属价格固定为：铜元／吨，均以上海金属网公布价格为准。
C包：浪涌保护器采购此包为20XX-20XX年每年度浪涌保护器采购预估总量，实际供货量以每批次采购为准。
请参与本项目投标的投标人遵守上述规定，否则其报价将被视为无效报价。
二、技术要求：A包电力电缆和护套线技术要求一、电力电缆技术要求1.投标人提供的产品应符合《额定电压35KV及以下铜芯铝芯塑料绝缘电力电缆》产品标准以及其它相关规定；2.投标人应提供招标产品所遵循的标准及生产工艺，并提供主要生产设备清单、铜杆及塑料的原产厂；3.投标人应提供法定质量检验机构出具的本厂相同型号规格产品近期质检报告，其检验依据应符合GB12706标准的要求，控制电缆应符合GB9330标准的要求；4.电缆外观应无损伤，绝缘良好，不得有铠装压扁、电缆绞拧、护套层折裂等机械损伤。
标志牌齐全、正确、清晰；5.电缆应妥善包装在符合GB4005规定要求的电缆盘上交货，电缆端头应可靠密封，伸出盘外的电缆端头应有保护罩，伸出的长度应不小于300mm；6.成盘电缆的电缆盘外侧成圈的附件标签至少应标明：产品型号规格、制造厂家名和商标、长度（m）、毛重（kg）、制造日期（xxxx年xx月xx日）、旋转方向；7.为便于现场运输，电缆的包装应控制在每盘1公里左右。
二、电力电缆验货细则1、检验依据1.1 GB 12706.1—20XX 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1部分：额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆。
1.2 本招标文件电缆技术要求2、抽样方法：每一型号规格每一交货批次的同一生产批次的电缆抽取1.5米。
检验参考费用：约800元/套，由卖方计入报价中3、检验项目3.1绝缘厚度3.2导体直流电阻3.3绝缘老化前机械性能3.4护套老化前机械性能4、判定规则4.1全部检验项目合格判定：该批产品经抽样检验符合验货检验要求。
4.2如有一项不合格判定：该批产品经抽样检验不符合验货检验要求。
三、护套线技术要求1.投标人提供的产品应符合《额定电压450/750V及以下聚氯乙烯绝缘电缆第五部分:软电缆（软线）》(GB/T 5023.5-20XX/IEC60227-5:20XX)产品标准以及其它相关规定；2.投标人应提供招标产品所遵循的标准及生产工艺，并提供主要生产设备清单、铜材及塑料的原产厂；3.投标人应提供法定质量检验机构出具的本厂相同型号规格产品近期质检报告；应按60227 IEC 53（RVV）型软线的试验项目进行试验，并符合GB/T 5023-20XX 及GB/T 2951-20XX对应章节相关要求。
4.RVV型软线应符合以下综合数据：5.挤包在绝缘线芯上的护套应是PVC/ST5型聚氯乙烯混合物，外观应无损伤，标志牌齐全、正确、清晰；6.护套线按100米/圈妥善包装；成品标签应标明：产品型号规格、制造厂家名和商标、长度（m）、毛重（kg）、制造日期（xxxx年xx月xx日）。
四、BV铜芯线技术要求1、BV电线执行标准：GB/T 5023.3-20XX2、额定电压等级：U0/U为450/750V3、长期允许工作温度：不超过70℃4、绝缘层：包在导体上的绝缘应是PVC/C型聚氯乙烯混合物，绝缘层厚度应符合下表规定：5、绝缘厚度的平均值应不小于规定的标称值，其最薄点的厚度不小于标称值的90%-0.1mm。
6、绝缘应紧密挤包在导体上，且应容易剥离而不损伤绝缘体或导体，绝缘表面应平整，色泽均匀。
7、成品规格参数见下表8、铜芯线线按100米/圈妥善包装；成品标签应标明：产品型号规格、制造厂家名和商标、长度（m）、毛重（kg）、制造日期（xxxx年xx月xx日）。
五、护套线、铜芯线验货细则1、检验依据1.1 《额定电压450/750V及以下聚氯乙烯绝缘电缆第五部分:软电缆（软线）》(GB/T 5023.5-20XX/IEC60227-5:20XX)产品标准。
1.2电缆技术要求2、抽样方法：每一型号规格每一交货批次的同一生产批次的电线抽取2.0米。
检验参考费用：约400元/次，由卖方计入报价中。
3、检验项目3.1 导体电阻试验3.2 结构尺寸检查3.3 70°C时最小绝缘电阻3.4 成品2000v电压试验3.5 绝缘机械性能：老化前后拉力试验3.6 护套机械性能：老化前后拉力试验3.7 成品线的机械性能4、判定规则4.1全部检验项目合格判定：该批产品经抽样检验符合验货检验要求。
4.2如有一项不合格判定：该批产品经抽样检验不符合验货检验要求。
B包光源电器技术要求一、光源电器技术要求1、节能灯安全标准：GB19652-20XX性能标准：GB/T13259-20XX能效标准：GB19573-20XX， 2级1.1 23W节能灯：功率：23W色温：6500K光通量：≥1400Lm寿命：≥10000h开关次数：≥10000灯头：E27尺寸：≤52×180mm1.2 8W节能灯：功率：8W色温：6500K光通量：≥420Lm寿命：≥10000h开关次数：≥10000灯头：E27尺寸：≤45×130mm2、高光效高压钠灯安全标准：GB19652 - 20XX性能标准：GB/T13259 -20XX能效标准：GB19573 - 20XX，1级2.1 70W高光效高压钠灯：功率：70W色温：2000K光通量：≥6600Lm光效：≥94 Lm/W寿命：≥32000h灯头：E272.2 100W高光效高压钠灯：功率：100W色温：2000K光通量：≥10700Lm光效：≥107Lm/W寿命：≥32000h灯头：E27 E402.3 150W高光效高压钠灯：功率：150W色温：2000K光通量：≥17500Lm光效：≥116Lm/W寿命：≥32000h灯头：E27 E402.4 250W高光效高压钠灯：功率：250W色温：2000K光通量：≥33200Lm光效：≥133Lm/W寿命：≥32000h灯头：E402.5 400W高光效高压钠灯：功率：400W色温：2000K光通量：≥56500Lm光效：≥141Lm/W寿命：≥32000h灯头：E403、高压钠灯镇流器安全标准: GB 19510.1-20XX; GB 19510.10-20XX性能标准: GB/T 15042-20XX谐波标准: GB 17625-1-20XX电磁干扰标准: GB 17743-1999电源电压：220V±8% 50Hz功率因数（加补偿电容）：≥0.85温升：△t≤70K（工作于220V 50Hz）最高工作温度：tw=130℃过温保护温度： 150℃镇流器线圈材质：铜4、高压钠灯变功率镇流器注：高压钠灯变功率镇流器全套包括：变功率镇流器、高压钠灯、电容、触发器、时间控制器安全标准: GB 19510.1-20XX GB 19510.10-20XX4性能标准: GB/T 15042-20XX谐波标准: GB 17625-1-20XX电磁干扰标准: GB 17743-20XX电源电压：220V 50Hz调光模式：变阻抗法调光，可自动升、降功率运行功率因数（加补偿电容）：≥0.90温升：△t=70K最高工作温度：tw=130℃过温保护温度： 170℃镇流器线圈材质：铜5、补偿电容安全标准: GB 18489 - 20XX性能标准: GB/T 18504 - 20XX电源电压：220V 50Hz电容误差量：±5%寿命：30000h工作温度：-40~100℃结构：内置防爆保险装置6、触发器安全标准: GB 19510.1-20XX; GB 19510.2-20XX性能标准: GB/T 19655-20XX启动电压：185±15V关闭电压：》170V脉冲电压：4.0-5.0 KV最大工作电流：5A功率损耗：＜3W最高表面温度：105℃光源及电器须提供相关检测报告、3C或CQC认证证书。
二、光源及电器验货细则1、检验依据1.1 光源- 安全标准：GB19652 - 20XX- 性能标准：GB/T13259 -20XX- 能效标准：GB19573 – 20XX1.2镇流器符合标准:安全: GB 19510.1-20XX; GB 19510.10-20XX性能: GB/T 15042-20XX谐波: GB 17625-1-20XX电磁干扰: GB 17743-19991.3 触发器符合标准安全: GB 19510.1-20XX; GB 19510.2-20XX性能: GB/T 19655-20XX1.4 电容符合标准安全: GB 18489 - 20XX性能: GB/T 18504 - 20XX1.5 本招标文件光源、镇流器、触发器、电容器技术要求。
2、抽样方法：采取随机抽检的方式，每年度抽检次数不超过5次。
检验参考费用：约1500元/次，由卖方计入报价中。
3、检验项目3.1 表面光洁、平整，无划伤、无裂痕和变形3.2 光源功率3.3 光源光通量3.4镇流器功率4、判定规则4.1全部检验项目合格判定：该批产品经抽样检验符合验货检验要求。
4.2如有一项不合格判定：该批产品经抽样检验不符合验货检验要求。
C包、浪涌保护器技术要求一、浪涌保护器技术要求二、浪涌保护器设备验货细则1、检验依据1.1 GB50343-20XX《建筑物电子信息系统防雷设计规范》1.2 GB/T 21431—20XX《建筑物防雷装置检测技术规范》1.3 GB50057-94《建筑物防雷设计规范》1.4 本招标文件防雷模块技术要求2、抽样方法每一批次交货,每一规格型号按照1%的比例抽取。
