通信局(站)低压配电系统用电涌保护器技术要求

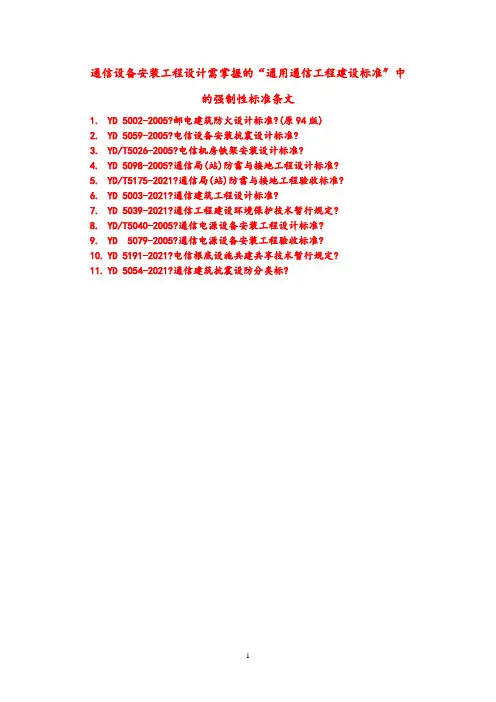

通信设备安装工程设计需掌握的“通用通信工程建设标准〞中的强制性标准条文1.YD 5002-2005?邮电建筑防火设计标准?(原94版)2.YD 5059-2005?电信设备安装抗震设计标准?3.YD/T5026-2005?电信机房铁架安装设计标准?4.YD 5098-2005?通信局(站)防雷与接地工程设计标准?5.YD/T5175-2021?通信局(站)防雷与接地工程验收标准?6.YD 5003-2021?通信建筑工程设计标准?7.YD 5039-2021?通信工程建设环境保护技术暂行规定?8.YD/T5040-2005?通信电源设备安装工程设计标准?9.YD 5079-2005?通信电源设备安装工程验收标准?10.YD 5191-2021?电信根底设施共建共享技术暂行规定?11.YD 5054-2021?通信建筑抗震设防分类标?YD 5002-2005?邮电建筑防火设计标准?(原94版)高层电信建筑分类：建筑高度超过50m或任一层建筑面积超过1000 m2的高层电信建筑属于一类高层建筑，其余的高层电信建筑属于二类高层建筑。

一类高层电信建筑的耐火等级应为一级，二类高层电信建筑以及单层、多层电信建筑的耐火等级均不应低于二级。

裙房的耐火等级不应低于二级，高层电信建筑地下室的耐火等级应为一级。

建筑内的管道井、电缆井应在每层楼板处采用不低于楼板耐火极限的不燃烧体或防火封堵材料封堵，楼板或墙上的预留孔洞应用不燃烧材料临时封堵；通信电缆与动力电缆不应在同一井道内布放。

电信建筑的内部装修材料应采用不燃烧材料。

当本层为敞开式电信机房时，应在电信机房内留出连接两端疏散楼梯、电梯等的疏散走道，且应在地面设置相应的疏散指示标志。

电信建筑内的配电线路除敷设在金属桥架、金属线槽、电缆沟及电缆井等处外，其余线路均应穿金属保护管敷设。

YD 5059-2005?电信设备安装抗震设计标准?电信设备安装的抗震设计目标：当遭受本地区设防烈度的地震作用时，电信设备安装的铁架及相关的加固点，不应产生损坏。

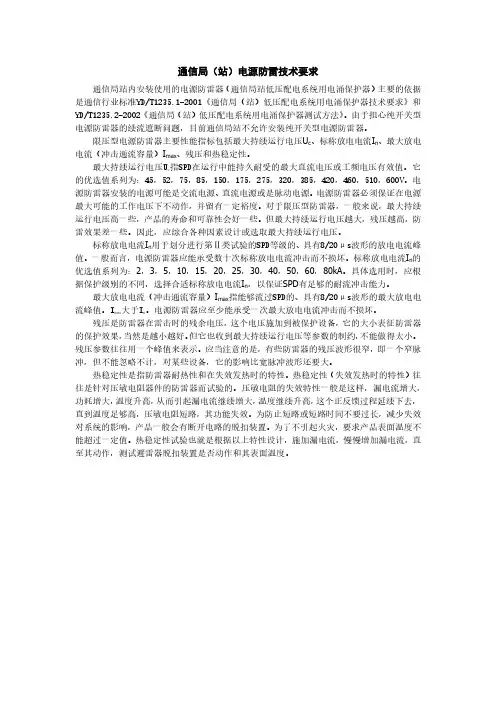

通信局（站）电源防雷技术要求通信局站内安装使用的电源防雷器（通信局站低压配电系统用电涌保护器）主要的依据是通信行业标准YD/T1235.1-2001《通信局（站）低压配电系统用电涌保护器技术要求》和YD/T1235.2-2002《通信局（站）低压配电系统用电涌保护器测试方法》。

由于担心纯开关型电源防雷器的续流遮断问题，目前通信局站不允许安装纯开关型电源防雷器。

限压型电源防雷器主要性能指标包括最大持续运行电压U c、标称放电电流I n、最大放电电流（冲击通流容量）I max、残压和热稳定性。

最大持续运行电压U c指SPD在运行中能持久耐受的最大直流电压或工频电压有效值。

它的优选值系列为：45，52，75，85，150，175，275，320，385，420，460，510，600V。

电源防雷器安装的电源可能是交流电源、直流电源或是脉动电源。

电源防雷器必须保证在电源最大可能的工作电压下不动作，并留有一定裕度。

对于限压型防雷器，一般来说，最大持续运行电压高一些，产品的寿命和可靠性会好一些。

但最大持续运行电压越大，残压越高，防雷效果差一些。

因此，应综合各种因素设计或选取最大持续运行电压。

标称放电电流I n用于划分进行第Ⅱ类试验的SPD等级的、具有8/20μs波形的放电电流峰值。

一般而言，电源防雷器应能承受数十次标称放电电流冲击而不损坏。

标称放电电流I n的优选值系列为：2，3，5，10，15，20，25，30，40，50，60，80kA。

具体选用时，应根据保护级别的不同，选择合适标称放电电流I n，以保证SPD有足够的耐流冲击能力。

最大放电电流（冲击通流容量）I max指能够流过SPD的、具有8/20μs波形的最大放电电流峰值。

I max大于I n。

电源防雷器应至少能承受一次最大放电电流冲击而不损坏。

残压是防雷器在雷击时的残余电压，这个电压施加到被保护设备，它的大小表征防雷器的保护效果，当然是越小越好。

IEC61643-1-1998：《接至低压电力配电系统的浪涌保护器》通信行业标准通信局（站）低压配电系统用电涌保护器技术要求Performance requirements for Surge Protective Devices Connected to Low-voltageDistribution Systems of Telecommunication Stations/SitesYD/T 1235.1-20022002-11-08 发布2002-11-08 实施中华人民共和国信息产业部发布目次前言1 范围2 规范性引用文件3 术语和定义4 使用环境条件4.1 供电条件4.2 气候条件5 分类5.1 按冲击测试电流等级分类5.2 按用途分类5.3 按端口分类5.4 按构成分类6 技术要求6.1 标称额定值6.1.1 优选值6.1.2 SPD分类的冲击测试电流等级规定6.2 整体要求6.2.1 外观质量6.2.2 保护模式6.2.3 分离装置6.2.4 告警功能6.2.5 接线端子连接导线的能力6.3 电涌防护性能6.3.1 最大持续运行电压6.3.2 等级限制电压6.3.3 电压保护水平6.3.4 动作负载试验6.4 安全性能6.4.1 电气间隙和爬电距离6.4.2 外壳防护等级6.4.3 保护接地6.4.4 着火危险性（灼热丝试验）6.4.5 暂时过电压失效安全性6.4.6 暂时过电压耐受特性6.4.7 热稳定性6.5 二端口SPD及带独立输入/输出端子的一端口SPD 的附加要求6.5.1 电压降6.5.2 负载侧电涌耐受能力6.5.3 负载侧短路耐受能力6.6 环境适用性6.6.1 耐振动性能6.6.2 耐高温性能6.6.3 耐低温性能6.6.4 耐湿热性能7 检验规则7.1 交收检验7.2 型式检验8 标志、包装、运输和贮存8.1 标志的内容8.2 包装8.3 运输和贮存8.3.1 运输8.3.2 贮存附录A （规范性附录）通信局（站）配电系统用电涌保护器（SPD）的构形前言制订本标准的目的在于规范我国通信局（站）低压配电系统用电涌保护器的技术要求，并为电涌保护器的设计、生产、检验、选择和应用提供技术依据。

低压配电设备一般技术要求模版1. 设备参数要求：- 额定电流：低压配电设备应满足工程实际负荷的额定电流要求，确保设备在正常运行状态下不会超过额定电流。

- 额定电压：低压配电设备的额定电压应适应工程的供电电压，确保设备在额定电压下正常运行稳定。

- 额定频率：低压配电设备的额定频率应与供电电网的频率一致，确保设备与电网之间的配合运行。

- 额定绝缘电压：低压配电设备的额定绝缘电压应满足设备在正常工作环境下的绝缘要求，确保设备的安全性能。

- 额定短路开断电流：低压配电设备的额定短路开断电流应满足设备在故障状态下可正常短路开断的要求，确保设备不会因过载而发生故障。

2. 绝缘要求：- 设备应具备良好的绝缘性能，确保设备在正常运行状态下没有电气漏电现象。

- 设备的绝缘材料应符合相应国家或行业标准，确保绝缘材料的性能稳定可靠。

- 设备的绝缘电阻应满足相应标准要求，确保设备在绝缘测试时电阻值正常。

- 设备绝缘电阻的测量应按照相应标准进行，确保测量结果准确可靠。

3. 抗电弧和防护要求：- 设备的电弧护罩应采用耐高温、阻燃且具有良好耐电弧性能的材料，确保设备在发生电弧时能有效阻挡电弧扩展。

- 设备的触点、开关应具备良好的抗电弧性能，确保设备在开关过程中不会产生电弧现象。

- 设备上的各种接线端子应具备良好的防护性能，防止误接触或短路等情况发生。

- 设备应具备过载保护和短路保护功能，确保设备在过载或短路故障时能及时切断电源，防止设备损坏或发生火灾。

4. 温度和湿度要求：- 设备的工作温度范围应满足工程实际环境的要求，确保设备在高温或低温环境下能正常运行。

- 设备的湿度要求应满足工程实际环境的要求，确保设备在潮湿环境下不会发生电气故障。

5. 安全要求：- 设备应具备良好的接地保护功能，确保设备正常工作时的接地电阻符合标准要求。

- 设备的各种开关按钮和操作元件应符合安全标准，确保操作者在使用设备时不会发生误操作或意外伤害。

- 设备的外壳应具备耐冲击、耐高温、耐腐蚀等性能，确保设备能在恶劣环境下正常使用。

低压配电系统电涌保护器（SPD）保护模式简介一、电涌保护器（SPD）用以限制瞬时过电压和泄放电涌电流的电器，它至少应包括一种非线性元件。

在一般平时的项目中也称“电涌保护器”、“浪涌保护器”、“浪涌防护器”、“防雷器”、“避雷器”等。

二、电涌保护器（SPD）保护模式的概念根据《低压配电设计规范》（GB50054-95）规定，低压配电供电系统的接地型式可分为：TN-S系统（三相五线）、TN-C系统（三相四线）、TN-C-S 系统（由三相四线改为三相五线）、IT系统（三相三线）和TT系统（三相四线，电源有一点与地直接连接，负荷侧电气装置外露可导电部分连接的接地极与电源接地极无电气联系）。

电涌保护器（SPD）可连接在L（相线/火线）、N（中性线/零线）、PE （保护线/地线）间，如L-L、L-N、L-PE、N-PE，这些连接方式称为保护模式。

SPD的保护模式与供电系统的接地型式有关，目前，低压配电供电系统通常有3种SPD保护模式：共模保护模式、“3+1”保护模式、全保护模式，其中前两种保护模式较为常用。

三相星形接地中的保护方式三、电涌保护器（SPD）共模保护模式（L-PE，N-PE）共模保护模式是将电源L（相线）、N（中性线）分别与PE（保护地）线之间安装相同型号的SPD模块，把雷电（或感应电）能量泄放到地，限制对地瞬态过电压的幅值，以防护设备对地的绝缘。

共模模式的电涌保护器（SPD）对共模（MC）过电压可进行有效防护，即带电导体（L或N）与保护接地（PE）之间的过电压。

对带电导体之间产生的差模过电压未进行防护，如L-L之间，L-N之间的过电压。

四、电涌保护器（SPD）“3+1” 保护模式（L-N，N-PE）在某些供电系统下，共模保护的电涌保护器（SPD）有可能使SPD的电压保护水平失真，即产品的实际保护水平比产品说明上的保护水平要差。

如在TT 接地系统：GB50057-94（2000版）标准规定，L-N接三片抑制模块，能有效的拦截相线浪涌电压，当雷电浪涌使SPD导通放电时，巨大的涌流瞬间流向N线，使N线电位上升，所以必须给N线提供一个放电电流通道。

IEC 61643-1:2005(第2版) 2005-03《低压电涌保护器–第1部分：低压配电系统的电涌保护器–性能要求和试验方法》目次前言引言1 总则1.1 适用范围规范性引用文件1.2 规范性引用文件2 使用条件2.1 正常使用条件2.2 异常使用条件3 定义4分类4.1端口数4.2SPD的设计类型4.3SPD的I、II和III级试验4.4使用地点4.5易触及性4.6安装方式4.7SPD的脱离器4.8过电流保护4.9按IEC 60529的IP代码的外壳防护等级4.10温度范围5 标准的额定值5.1I级试验的冲击电流I imp优选值5.2II级试验的标称放电电流I n优选值5.3III级试验的开路电压U oc优选值5.4电压保护水平U p优选值5.5交流有效值或直流的最大持续工作电压U c的优选值6 技术要求6.1一般要求6.2电气性能要求6.3机械性能要求6.4环境要求6.5安全要求I6.6对二端口和输入/输出分开的一端口的SPD的附加试验要求7 型式试验7.1 一般试验程序7.2 标识和标志7.3 接线端子和连接7.4 直接接触防护试验7.5 确定测量限制电压7.6 动作负载试验7.7 SPD的脱离器和SPD过载时的安全性能7.8 二端口和输入/输出端子分开的一端口的SPD试验7.9 附加试验8 常规和验收试验8.1常规试验8.2验收试验附录A（资料性附录）应用I级试验时对SPD的考虑附录B（规范性附录）TOV值参考文献图1- 用于单相电源去耦网络的示例图2 –用于三相电源去耦网络的示例图3 –确定电压保护水平U p的流程图图4 –测量限制电压的替代试验图5 –动作负载试验的流程图图6 –预处理和动作负载循环试验程序图6 a–I fi低于声明的短路耐受能力的SPD的试验电路图7–在低压系统故障引起的TOV下试验的试验电路示例和相应的时间程序图图8–电缆保持力的试验装置图9–弯曲试验装置图10a–试验装置图10–撞击试验装置图11–滚筒图12a–球压试验装置图12b–球压试验的载荷杆图A.1 –一般雷电流的分布表1 – I、II和III级试验表2 –适用于SPD的型式试验要求表3 – I级试验参数II表4 – III级试验波形参数的允许误差表5 –螺钉的螺纹直径和施加的扭矩表6 –螺钉型端子或无螺纹端子能连接的铜导体截面积表7 –拉力（螺钉型端子）表8 –导体尺寸表9 –拉力（无螺纹端子）表10 –确定测量限制电压需进行的试验表11 –预期短路电流和功率因数表12 –夹紧螺钉的紧固要求表13 –用于撞击要求的落下距离表14 –户外型SPD的电气间隙和爬电距离表15 –户内型SPD的电气间隙和爬电距离表16 –介电强度表17 –过载状况的电流系数k表18 –均衡浪涌电流的误差表B.1 – TOV 试验值III国际电工委员会＿＿＿＿＿＿＿＿＿＿＿＿＿＿低压电涌保护器–第1部分：低压配电系统的电涌保护器–性能要求和试验方法前言1) IEC（国际电工委员会）是一个由各国家电工委员会（IEC国家委员会）组成的国际性标准化组织。

低压配电系统的电涌保护器（SPD）第一部分：性能要求和实验方法1 总则1．1使用范围GB 18802的本部分使用对于间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护的电器。

这些电器被组装后连接到交流额定电压不超过1000V（有效值）、50/60HZ或直流电压不超过500V的电路和设备。

本部分规定这些电器的性能特性、标准实验方法和额定值，这些电器至少包含一用来限制电涌电压和泄放电涌电流的非线性的原件。

1．2规范性引用文件下列文件中的条款通过GB18802的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本部分。

GB2099.1—1996家用和类似用途插头插座第1部分：通用要求（eqvIEC60884-1：1994）GB/T4207—1984固体绝缘材料在潮湿条件下相比漏电器痕指数和耐漏电起痕指数的测定方法（eqvIEC60112：1979）GB4208—1993外壳防护等级（IP代码）（evqIEC60529：1989）GB5013—1997(全部)额定电压450/750V及以下橡皮绝缘电缆（idtIEC620245）GB5203—1997(全部)额定电压450/750V及以下聚氯乙烯绝缘电缆（idtIEC620227）GB/T5169.10—1997电工电子产品着火危险试验试验方法灼热丝试验方法总则（idt IEC 60695-2-1/0：1994）GB10963—1999家用及类似场所涌过电流保护断路器（idrIEC60947-1：1999）GB/T14048.1—2000低压开关设备和控制设备总则（eqv IEC 60947-1：1999）GB14048.5—1993低压开关设备和控制设备控制电路电器和开关元件第1部分：机电式控制电路电器(eqv IEC609947-5-1：1990)GB/T16927.1—1997高电压试验技术第一部分：一般试验要求：（eqv IEC 60060-1：1989）GB/T16935.1—1997低压系统内设备的绝缘配合第一部分：原理、要求和试验（idt IEV 60664-1：1992）GB/T17627.1—1998 低压电气设备的高电压试验技术第一部分：定义和试验要求（eqv IEC 61180-1：1992）IEC 60364-4-442：1993建筑物的电气装置第4部分：安全性保护第44章：防过电压保护第442节：防高压系统对地之间故障的低压装置保护IEC 60364-4-442：：1993建筑物的电气装置第5部分：电气设备的使选用第534节：过电压保护装置IEC 60999(全部)连接设备与铜导线电气连接的螺钉和无螺钉夹紧器的安全要求IEC 61643-12连接低压配电系统的电涌保护器第12部分：选择和使用原则2使用条件2．1．1频率：电源的交流频率在48HZ和62HZ之间2．1．2电压：持续施加在SPD的连接线端子之间的电压不应超过其最大持续工作的电压。

关于低压配电系统浪涌保护器SPD的选用及施工规范摘要：SPD在低压配电系统中大量使用，目的有效保护设备免遭雷击及其他电涌侵害，特别是一些重点的电子设备，其正确选用、施工显得尤为重要。

关键词：低压配电系统，浪涌保护器SPD，选用，施工名称解释：Up电压保护水平，Iimp 冲击电流，In标称放电电流，Uw额定冲击电压为了防止和减少雷电或其他瞬时过压的电涌对建（构）筑物中低压用电设备的危害，保护人民的生命和财产安全，浪涌保护器（以下简称“SPD”）大量使用于低压配电系统中。

工作中发现，人们对SPD的选用和施工不当，造成资源浪费，达不到有效保护设备。

根据《GB50057-2010建筑物防雷设计规范》、《GB50343-2012建筑物电子信息系统防雷技术规范》、《GB50689-2011通信局（站）防雷与接地工程设计规范》，对低压配电系统SPD的选用及施工规范作以下简要说明。

一、除通信局（站）外的建筑物1、低压电源线路引入建筑物的总配电箱、配电柜处装设Ⅰ级试验的SPD。

SPD的Up≤2.5kV。

每一保护模式的Iimp，当无法确定时应Iimp≥12.5kA。

2、当Yyn0型或Dyn11型接线的配电变压器设在本建筑物内或附设于外墙处时，应在变压器高压侧装设避雷器；在低压侧的配电屏上，当有线路引出本建筑物至其他敷设接地装置的配电装置时，应在母线上装设Ⅰ级试验的SPD，每一保护模式的Iimp，当无法确定时应Iimp≥12.5kA；当无线路引出本建筑物时，应在母线上装设Ⅱ级试验的SPD，每一保护模式的In≥5kA。

SPD的Up≤2.5kV。

3、建筑物靠近需要保护的设备处，当需要安装SPD时，宜选用Ⅱ或Ⅲ级试验的SPD。

Ⅱ级试验SPD的In≥5kA，Ⅲ级试验SPD的In≥3kA。

4、当有电源从建筑物内向外引至户外配电箱供户外设备（如路灯、景观灯等）时，户外配电箱内宜装设Ⅰ级试验的SPD，应Iimp≥12.5kA，保护模式选用“3+1”。

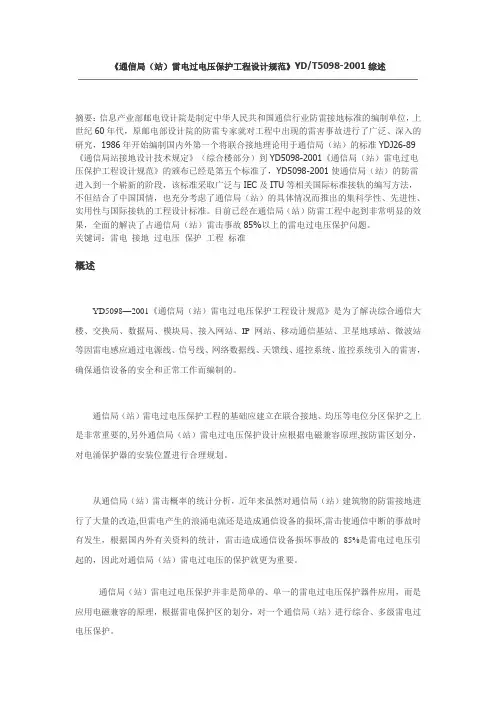

《通信局（站）雷电过电压保护工程设计规范》YD/T5098-2001综述摘要：信息产业部邮电设计院是制定中华人民共和国通信行业防雷接地标准的编制单位，上世纪60年代，原邮电部设计院的防雷专家就对工程中出现的雷害事故进行了广泛、深入的研究，1986年开始编制国内外第一个将联合接地理论用于通信局（站）的标准YDJ26-89《通信局站接地设计技术规定》（综合楼部分）到YD5098-2001《通信局（站）雷电过电压保护工程设计规范》的颁布已经是第五个标准了，YD5098-2001使通信局（站）的防雷进入到一个崭新的阶段，该标准采取广泛与IEC及ITU等相关国际标准接轨的编写方法，不但结合了中国国情，也充分考虑了通信局（站）的具体情况而推出的集科学性、先进性、实用性与国际接轨的工程设计标准。

目前已经在通信局（站）防雷工程中起到非常明显的效果，全面的解决了占通信局（站）雷击事故85%以上的雷电过电压保护问题。

关键词：雷电接地过电压保护工程标准概述YD5098—2001《通信局（站）雷电过电压保护工程设计规范》是为了解决综合通信大楼、交换局、数据局、模块局、接入网站、IP网站、移动通信基站、卫星地球站、微波站等因雷电感应通过电源线、信号线、网络数据线、天馈线、遥控系统、监控系统引入的雷害，确保通信设备的安全和正常工作而编制的。

通信局（站）雷电过电压保护工程的基础应建立在联合接地、均压等电位分区保护之上是非常重要的,另外通信局（站）雷电过电压保护设计应根据电磁兼容原理,按防雷区划分，对电涌保护器的安装位置进行合理规划。

从通信局（站）雷击概率的统计分析，近年来虽然对通信局（站）建筑物的防雷接地进行了大量的改造,但雷电产生的浪涌电流还是造成通信设备的损坏,雷击使通信中断的事故时有发生，根据国内外有关资料的统计，雷击造成通信设备损坏事故的85%是雷电过电压引起的，因此对通信局（站）雷电过电压的保护就更为重要。

通信局（站）雷电过电压保护并非是简单的、单一的雷电过电压保护器件应用，而是应用电磁兼容的原理，根据雷电保护区的划分，对一个通信局（站）进行综合、多级雷电过电压保护。

强制性条文考试测试题(答案)全部1、工程设计中采用的设备应取得信息产业部（电信设备入网许可证），未取得信息产业部颁发该证的设备（不得）在工程中使用。

2、同步网中同步基准信号的传送时钟必须从（高于）或（等于）本级时钟的节点取得同步信号，严禁从（低等）级节点取得同步定时信号。

当有必要从相同等级的节点取得同步信号时，必须保证在任何情况下不会形成（定时环路）。

基于SDH传送网的分层，必须按SDH传送网的分层，从省际层、省内层、本地层（向下）传送，严禁上级同步节点（跟踪）下层网络的同步信号。

3、长途塑料管道与其他建筑设施间的最小净距应满足（《长途通信光缆塑料管道工程设计规范》YD 5025-2005）有关规定。

4、埋式电缆上方应加覆盖物保护，并设（标志）。

埋式电缆穿越铁路轨道、沟渠、公路时，应设于保护管内。

交越处的埋式电缆穿放在保护管内时，应执行（《管道与通道工程设计规范》GB 5O373-2006）。

5、光(电)缆线路与强电线路平行、交越或与地下电气设备平行、交越时，其间隔距离应符合（设计）要求。

6、所选择的海底光缆线路路由与其他海缆路由平行时，两条平行海缆之间的距离应（不小于）二海里(3.704 km)，与其他设施的距离应符合国家的有关规定。

7、塑料管道埋深应满足（《长途通信光缆塑料管道工程设计规范》YD 5025-2005）有关规定。

8、进入人孔处的管道基础顶部距人孔基础顶部不应小于（0.4 m），管道顶部距人孔上覆底部不应小于（0.3 m）。

9、埋式电缆的埋深，应大于或等于（0.8 m）。

10、电杆洞深偏差应小于（50 mm）。

杆路的标准杆距为（5O m）。

11、水底光缆的埋深应根据河流的水深、通航及河床土质等情况确定：水下的埋深要求：枯水季节水深小于（8 m）的区域，河床不稳定或土质松软时，光缆埋入河底深度不小于（1.5 m）。

12、光缆重堤顶的埋深丕应小于（1.2 m），在提披的埋深不应小于（1 m）。

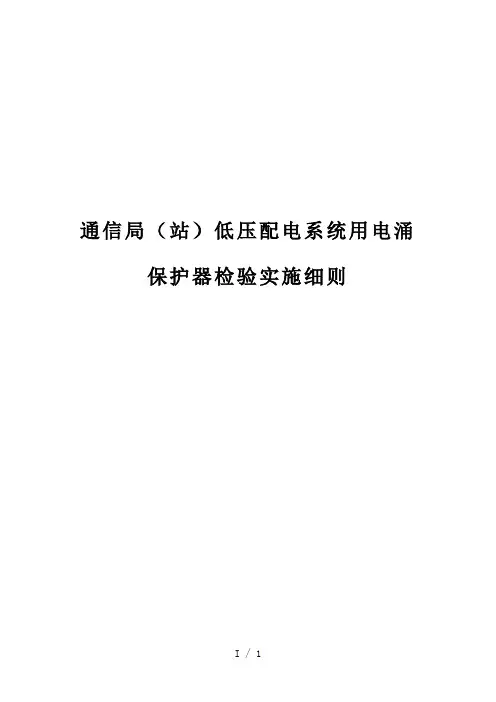

通信局（站）低压配电系统用电涌保护器检验实施细则目录1 编制依据及适用范围 (1)2 引用标准 (1)3 检验项目及技术要求 (1)3.1 检验项目及技术要求 (1)3.2 对各种类型SPD 检测项目 (7)4 检验方法 (9)5 抽样 (9)5.1 抽样基数 (9)5.2 样品数量 (9)6 质量判定 (9)6.1通信局（站）低压配电系统用电涌保护器监督总体的检验项目和质量判定 (9)6.2 判定准则 (9)通信局（站）低压配电系统用电涌保护器检验实施细则1 编制依据及适用范围本实施细则依据YD/T1235.1-2002《通信局（站）低压配电系统用电涌保护器技术要求》编制。

本细则适用于通信局（站）低压配电系统用电涌保护器的质量检验。

2引用标准GB/T4942-1993 低压电器外壳防护等级（eqv IEC60947:1988）YD/T1235.2-2002通信局（站）低压配电系统用电涌保护器测试方法3 检验项目及技术要求3.1 检验项目及技术要求（见表1至表10）保护模式暂时过电压V r.m.s试验持续时间sL-PE、N-PE12005保护模式暂时过电压U TV r.m.s试验持续时间minL-PE380120L-N320120序号123456试验电流等级mA r.m.s5000250010003208020I p （kA）5+%cos（05.0-）Ip≤1.50.951.5<Ip≤3.00.93.0<Ip≤4.50.84.5<Ip≤6.00.76.0<Ip≤10.00.510.0<Ip≤20.00.320.0<Ip≤50.00.2550.0<Ip0.23.2 对各种类型SPD 检测项目（见表11）表11（续）. 通信局（站）低压配电系统用电涌保护器测试项目低压配电系统用电涌保护器产品名称检测项目名称一端口单相交流浪涌保护器二端口单相交流浪涌保护器一端口三相交流浪涌保护器二端口三相交流浪涌保护器一端口直流浪涌保护器二端口直流浪涌保护器11外壳防护等级√√√√√√12保护接地√√√√√√13着火危险性（灼热丝试验）√√√√√√14暂时过电压失效安全性15暂时过电压耐受特性√√√√16热稳定性√√√√√√17电压降√√√18负载侧电涌耐受能力√√√19负载侧短路耐受能力必须检测项目数注：表中打“√”的检测项目为该产品必须进行的检测项目，打“”的检测项目为该产品参考检测项目。

关于SPD“最大持续工作电压”Uc为385伏的商榷株洲普天长江防雷科技有限公司方和全关键词：SPD最大持续工作电压Uc 385 Uc=1.1Uo 420内容提要：本文通过对SPD最大持续工作电压Uc为385V的质疑和分析，强调了Uc等于1.1Uo（Uo——低压系统中的相电压）的技术依据和理论依据。

在SPD的技术参数中，最大持续工作电压Uc是最重要的特征之一，也是必须位于SPD本体或持久地标贴在SPD本体上的标志之一。

在GB18802.1中Uc 定义为：允许持久地施加在SPD上的最大交流有效值或直流电压。

其值等于额定电压。

（很遗憾，其它几个国家标准对Uc的定义表述都不一致）。

既然是数值，不容置疑地要优选。

GB18802.1-2002《低压配电系统的电涌保护器（SPD）第一部分：性能要求和实验方法》中，第5.5条“交流有效值或直流的最大持续工作电压Uc的优选值”提供了一个系列的优选值。

不过，没有数值“385”。

而现实中，几乎所有在中国的SPD产品及其产品标识中，又都有Uc 等于385V的数值。

于是在YD/T1235.1-2002《通信局站低压配电系统用电涌保护器技术要求》中，发现有了“385”这个数值。

问题出来了：（1）是国家标准不符合国情（因为GB18802.1-2002等同于IEC61643-1:1998）？（2）或是行业标准有特殊规定（可能通信行业要求比国家标准更严酷）？答案：两者都不是。

而是我们对国家标准的系统学习不够仔细，或者说是对SPD的Uc这个技术特征不甚熟悉。

理由如下：首先，建筑物电器装置的低压配电系统中，三相电的标称线电压是380V，标称相电压是220V。

根据Uc的名称——“最大持续工作电压”来分析，“最大”就是规定了SPD的工作电压在三相电的相电压或线电压中应是最大值或较大值；“持续”就是规定了这种最大值同时要求不是暂态或瞬间的。

显然385V不能满足“最大”和“持续”这两个条件。

低压配电系统、电信、网络系统电涌保护器（S P D）的性能要求试验方法及在安装应用应注意的问题低压配电系统的电涌保护器（S P D）一、用于低压配电系统的电涌保护器（SPD）的正常使用条件和异常使用条件1、正常使用条件：⑴、频率：电源的交流频率在48Hz和50Hz之间。

⑵、电压：持续施加在SPD的接线端子之间的电压不应超过其最大持续工作的电压。

⑶、海拔：海拔不应超过2000m。

⑷、使用和存储温度：——正常范围：-5 0C～+40 0C；——极限范围：-40 0C～+70 0C。

⑸、湿度—相对湿度：在室温下应在30%和90%之间。

2、异常使用条件：对置于异常使用条件下的（SPD），在设计和使用中可能需要作特殊考虑，并引起制造厂的重视。

对置于阳光或其他射线下的户外型SPD，必须附加技术要求。

二、SPD常用技术参数定义1、电涌保护器（Surge Protective Devices）用于限制瞬时过电压和泻放电涌电流的电器，它至少包含一个非线性的元件。

2、电压开关型SPD没有电涌时具有高阻抗，有浪涌电压时能立即转变成低阻抗的SPD。

常用元件有放电间隙、气体放电管、闸流管和三端双向可控硅开关元件。

也称作“短路型SPD”3、电压限制型SPD没有电涌时具有高阻抗，但随着电涌电流和电压的上升，其阻抗将持续地减小的SPD。

常用的非线性元件是：压敏电阻和瞬态二极管。

也称作“箝位型SPD”4、复合型SPD由电压开关型元件和电压限制型元件组成的SPD。

其特性随所加电压的特性可以表现为电压开关型、电压限制型或两者皆有。

5、标称放电电流I n流过SPD具有8/20μs波形的电流峰值。

该波形主要用于二级试验。

6、冲击电流I imp它由电流峰值I peak和电荷量确定。

It 该波形主要用于一级试验。

7、最大放电电流I max一般情况I max =2I n，特殊时I max =1.2I n8、最大持续交流工作电压U C允许持久地施加在SPD上的最大交流电压有效值。

电涌保护器的性能要求和使用原则引言SPD （Surge Protective Device ）是国际电工委员会（IEC ）标准中对电涌保护器的英文缩写。

过去国内大多数生产厂商使用避雷器、低压避雷器、电子防雷器等名称均不够准确，使用避雷器一词易与使用于高压供电系统的避雷器相混淆，特别是国家标准已颁布了避雷器的内容和设有专门的检测单位，它们主要应用于高压系统。

行业标准GA173把SPD 定名为防雷保安器是与国家制定电器安全标准的规定相矛盾的，该标准对使用“安全”一词有特定规定，不允许把“安全”及类似含意的词与某元件联用，而且SPD 除具备有防雷的功能外，还有抑制投切过电压的作用。

在IEC61312、IEC61643和IEC60364等相关标准中对SPD 性能和安装使用提出了一系列要求，简要归纳出要点，以供讨论。

一、SPD 的定义：在GB50057-94《建筑物防雷设计规范》中，SPD 定名是过电压保护器：“用以限制存在于某两物体之间的冲击过电压的一种设备，如放电间隙，避雷器或半导体器具”。

近日标准起草人林维勇先生在为中国气象局组织起草的某标准草案讨论稿上郑重的将“过电压保护器”易名为“电涌保护器”，并以近期颁布的国际标准和美国标准做了更名的文字说明。

SPD 的定义应是，电涌保护器（SPD ）：用以限制瞬态过电压和引导电涌电流的一种器具，它至少应包括一种非线性元件。

这一观点将在林维勇先生执笔对GB50057-94局部修订条文征求意见稿中做为强制性国家标准出现。

二、SPD 的分类：SPD 可按几种不同方法进行分类：1．按使用非线性元件的特性分类：（设计电路拓朴）电压开关型SPD ：当没有浪涌出现时，SPD 呈高阻状态；当冲击电压达到一定值时（即达到火花放电电压），SPD 的电阻突然下降变为低值。

常用的非线性元件有放电间隙，气体放电管等。

开关型SPD 具有大通流容量（标称通流电流和最大通流电流）的特点，特别适用于易遭受直接雷击部位的雷电过电压保护。
