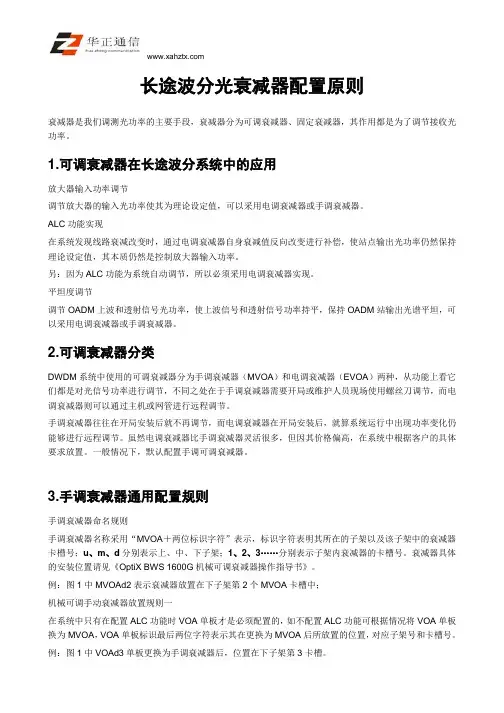

长途波分光衰减器配置原则衰减器是我们调测光功率的主要手段，衰减器分为可调衰减器、固定衰减器，其作用都是为了调节接收光功率。
1.可调衰减器在长途波分系统中的应用放大器输入功率调节调节放大器的输入光功率使其为理论设定值，可以采用电调衰减器或手调衰减器。
ALC功能实现在系统发现线路衰减改变时，通过电调衰减器自身衰减值反向改变进行补偿，使站点输出光功率仍然保持理论设定值，其本质仍然是控制放大器输入功率。
另：因为ALC功能为系统自动调节，所以必须采用电调衰减器实现。
平坦度调节调节OADM上波和透射信号光功率，使上波信号和透射信号功率持平，保持OADM站输出光谱平坦，可以采用电调衰减器或手调衰减器。
2.可调衰减器分类DWDM系统中使用的可调衰减器分为手调衰减器（MVOA）和电调衰减器（EVOA）两种，从功能上看它们都是对光信号功率进行调节，不同之处在于手调衰减器需要开局或维护人员现场使用螺丝刀调节，而电调衰减器则可以通过主机或网管进行远程调节。
手调衰减器往往在开局安装后就不再调节，而电调衰减器在开局安装后，就算系统运行中出现功率变化仍能够进行远程调节。
虽然电调衰减器比手调衰减器灵活很多，但因其价格偏高，在系统中根据客户的具体要求放置。
一般情况下，默认配置手调可调衰减器。
3.手调衰减器通用配置规则手调衰减器命名规则手调衰减器名称采用“MVOA＋两位标识字符”表示，标识字符表明其所在的子架以及该子架中的衰减器卡槽号；u、m、d分别表示上、中、下子架；1、2、3……分别表示子架内衰减器的卡槽号。
衰减器具体的安装位置请见《OptiX BWS 1600G机械可调衰减器操作指导书》。
例：图1中MVOAd2表示衰减器放置在下子架第2个MVOA卡槽中；机械可调手动衰减器放置规则一在系统中只有在配置ALC功能时VOA单板才是必须配置的，如不配置ALC功能可根据情况将VOA单板换为MVOA，VOA单板标识最后两位字符表示其在更换为MVOA后所放置的位置，对应子架号和卡槽号。
OptiX BWS1600G产品简述一.概况简介OptiX BWS 1600G密集波分复用系统，是采用SuperWDM等多项先进技术开发的大容量、长距离干线传输DWDM设备，在单芯光纤中可复用160个波长,采用10G速率时单向传送容量可达1600G，支持超过5000公里的无电中继传输，充分满足长途干线建设的需要，已经在全球多个国家获得规模应用。
二.特征与优势1.大容量模块化设计，平滑升级方便可靠采用模块化设计思想，既能实现400G->800G->1200G->1600G的系统扩容，也能按波长进行平滑升级。
有利于采用分期投资，按需建网的思路建设干线传输网络。
ULH(超长距)和LHP(超长单跨距)两种超长距离传输技术，满足干线传输需求ULH技术综合了华为公司特有的SuperWDM等技术，能够实现10G信号5000公里无电中继传送。
LHP技术综合了SuperWDM、ROPA(遥泵)等技术，能够实现350公里的超长单跨距传输。
超长距传输技术提高了系统的长距传输能力，可以最大限度地节省中继站点，降低网络成本，提高网络的可靠性。
2.灵活的波长调度功能：提供可重构光分插复用器?ROADM，可以实现远程自动配置，任意波长可在任意节点上、下。
设备在线升级、容量扩展，不中断业务。
ROADM同时实现通道的自动功率调谐和监视。
采用ROADM系统无需重新设计网络就可以快速提供新业务，减轻网络规划负担，减少了运营和维护的成本。
3.全业务、多速率、多协议接入能力以及灵活多样的业务汇聚模式：可以接入各种速率等级的SDH/SONET业务和POS、GE、10GE、40G等数据业务，以及34Mb/s~2.7Gb/s范围内任意速率的其它业务。
可以方便地实现多路多种业务到一个波长的汇聚，有效节约了波长资源。
4.独特的时钟传送特性：支持双向传送3路2M PDH时钟，可在任何站点选择上下或者穿通，并提供了多种保护方式，为时钟网络传送提供了一个新的解决方案。
OptiX BWS1600G ESC简介
1.ESC称为电监控信道，其功能同OSC一样都是实现光传输网络的网元间通信，传递监控信息。
与OSC不同的是ESC是采用随路的方式，即监控信息随主业务信号一起传送，到对端再将他们分离，这种方式不再另外占用波长资源。
2.传统的波分设备使用OSC来进行传输，采用光监控信道（OSC）来进行网元间通信传递监控信息，是一种带外方式（共路方式），光监控信道占用一个独立的光波长，由监控信道单元来完成对监控信息的收发控制，主要应用于传统的WDM系统中，其数据格式一般采用标准的E1帧结构，速率为2.048Mb/s
3.单板实现原理
分为固定SDH帧结构DCC和基于G.709帧结构GCC两种类型，长途波分单板主要使用G.709帧结构GCC
4.ESC功能涉及单板：
1、监控信道单元：支持ESC功能的OTU单板，提供ESC协议字节传送的物理通道，主要有LWF(S)/LWC1(S)/TMX(S)/LBE(S)/FDG(S)/LOG(S)等
2、主控单元：SCC单元，由主机软件来实现ECC、IP、OSI协议栈。
5.ESC优点
1）ESC的主要优势在于不需单独的OSC用于监控信息传输，大大降低系统成
本，提高产品竞争力，尤其对城域网低成本解决方案非常有利。
2）异步的解决方案，将SCC侧与OTU侧时钟分离独立，避免了使用同步方式带来的时钟跟踪透传等一系列问题。
OptiX BWS1600G ALC功能介绍一.ALC功能简介1.为了避免增益竞争效应，保证系统的传输性能，光放大器通常采用AGC (Automatic Gain Control)模式。
但是，在AGC模式下，当某一段线路衰减增加时，下游的所有放大器的输入输出功率都下降，严重影响系统的OSNR。
2.在AGC模式下，系统同时采用自动功率控制ALC (Automatic Level Control )功能，这种情况下某个光放输入功率下降，但其输出功率和下游其他放大器的输入输出功率不变。
二.ALC实现原理1.普通型1600GV1R1开始使用，5.08.01.31主机软件支持,T2000 V100R004及以上开始支持，以波数为计算基准标准光功率＝单波标准光功率＋标准功率偏移＋10lgN，可通过设置单波光功率、标准功率偏移进行修改；通过MCA确定波数N是否有变化来确定是否有加减波2.增强型1600GV1R2开始使用，5.08.02.20主机软件支持，T2000 V100R008及以上开始支持，以光功率为计算基准标准光功率＝参考单元的光功率＋偏移值，偏移值可通过设置单波光功率、标准功率偏移、整体光功率偏移计算出来；可以没有MCA，其标准光功率是随参考单元的光功率变化而变化的，正是通过这一因素，能排除因波数变化导致的光功率变化的影响。
普通型和增强型的相关知识请参考support网站上ALC专题三.ALC功能涉及单板1、OAU/OBU/WBA2/WBA ：检测站点输出光功率；2、VOA：ALC功能执行实体；3、MCA（可选）：光谱分析单元，用以扫描链路波数；4、SC1/SC2/TC1/TC2：监控信道单板；5、SCC/SCE；配置限制：SCC必须与监控信道板在一起，光放、VOA、MCA、监控板必须在同一个子架上。
320G系统只在C波段配置ALC链路，1600G可以在C波段和L波段分别配置ALC链路。
