华为波分DWDM1600G系统时钟传输原理

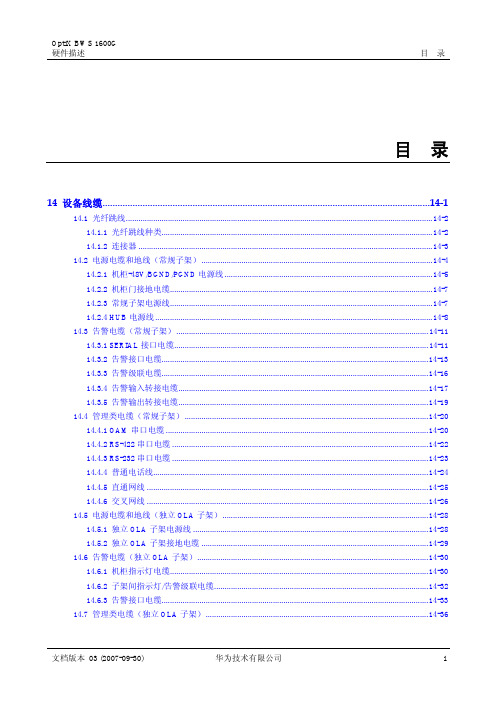

OptiX BWS 1600G硬件描述目录目录14 设备线缆...................................................................................................................................14-114.1 光纤跳线..................................................................................................................................................14-214.1.1 光纤跳线种类.................................................................................................................................14-214.1.2 连接器............................................................................................................................................14-314.2 电源电缆和地线（常规子架）..............................................................................................................14-414.2.1 机柜-48V/BGND/PGND电源线...................................................................................................14-514.2.2 机柜门接地电缆.............................................................................................................................14-714.2.3 常规子架电源线.............................................................................................................................14-714.2.4 HUB电源线....................................................................................................................................14-814.3 告警电缆（常规子架）........................................................................................................................14-1114.3.1 SERIAL接口电缆.........................................................................................................................14-1114.3.2 告警接口电缆...............................................................................................................................14-1314.3.3 告警级联电缆...............................................................................................................................14-1614.3.4 告警输入转接电缆.......................................................................................................................14-1714.3.5 告警输出转接电缆.......................................................................................................................14-1914.4 管理类电缆（常规子架）....................................................................................................................14-2014.4.1 OAM串口电缆.............................................................................................................................14-2014.4.2 RS-422串口电缆..........................................................................................................................14-2214.4.3 RS-232串口电缆..........................................................................................................................14-2314.4.4 普通电话线...................................................................................................................................14-2414.4.5 直通网线......................................................................................................................................14-2514.4.6 交叉网线......................................................................................................................................14-2614.5 电源电缆和地线（独立OLA子架）..................................................................................................14-2814.5.1 独立OLA子架电源线................................................................................................................14-2814.5.2 独立OLA子架接地电缆............................................................................................................14-2914.6 告警电缆（独立OLA子架）..............................................................................................................14-3014.6.1 机柜指示灯电缆...........................................................................................................................14-3014.6.2 子架间指示灯/告警级联电缆......................................................................................................14-3214.6.3 告警接口电缆...............................................................................................................................14-3314.7 管理类电缆（独立OLA子架）..........................................................................................................14-36目录OptiX BWS 1600G硬件描述14.8 电源电缆和地线（40G OTU单元）...................................................................................................14-3614.8.1 40G OTU单元电源线...................................................................................................................14-3614.8.2 40G OTU单元接地电缆...............................................................................................................14-37 14.9 管理类电缆（40G OTU单元）...........................................................................................................14-3814.9.1 控制信号电缆...............................................................................................................................14-38OptiX BWS 1600G硬件描述插图目录插图目录图14-1 LC/PC型光纤连接器.........................................................................................................................14-3图14-2 LSH/APC型光纤连接器....................................................................................................................14-3图14-3 FC/PC型光纤连接器..........................................................................................................................14-4图14-4 SC/PC型光纤连接器..........................................................................................................................14-4图14-5 机柜-48V电源线和机柜BGND电源地线......................................................................................14-5图14-6 机柜PGND保护地线........................................................................................................................14-5图14-7 机柜门接地电缆结构图.....................................................................................................................14-7图14-8 子架电源线结构图.............................................................................................................................14-8图14-9 HUB电源线结构图1.........................................................................................................................14-9图14-10 HUB电源线结构图2.......................................................................................................................14-9图14-11 SERIAL接口电缆结构图...............................................................................................................14-11图14-12 告警接口电缆................................................................................................................................14-13图14-13 告警级联电缆结构图.....................................................................................................................14-16图14-14 告警输入转接电缆结构图.............................................................................................................14-17图14-15 告警输出转接电缆结构图.............................................................................................................14-19图14-16 OAM串口电缆结构图...................................................................................................................14-21图14-17 RS-422串口电缆结构图................................................................................................................14-22图14-18 RS-232串口电缆结构图................................................................................................................14-23图14-19 普通电话线结构图.........................................................................................................................14-24图14-20 直通网线结构图.............................................................................................................................14-25图14-21 交叉网线结构图.............................................................................................................................14-26图14-22 独立OLA子架电源线结构图......................................................................................................14-28图14-23 独立OLA子架接地电缆结构图...................................................................................................14-29图14-24 机柜指示灯电缆结构图.................................................................................................................14-30图14-25 子架间指示灯/告警级联电缆结构图............................................................................................14-32插图目录OptiX BWS 1600G硬件描述图14-26 告警接口电缆................................................................................................................................14-33图14-27 40G OTU单元电源线结构图.........................................................................................................14-37图14-28 40G OTU单元接地电缆结构图.....................................................................................................14-37图14-29 40G OTU单元控制信号结构图.....................................................................................................14-39硬件描述表格目录表格目录表14-1 光纤跳线种类....................................................................................................................................14-2表14-2 光纤连接器种类.................................................................................................................................14-3表14-3 子架电源线接线表.............................................................................................................................14-8表14-4 HUB电源线接线表1.......................................................................................................................14-10表14-5 HUB电源线接线表2.......................................................................................................................14-10表14-6 SERIAL接口电缆接线表.................................................................................................................14-12表14-7 W1线缆接线表.................................................................................................................................14-14表14-8 W2线缆接线表.................................................................................................................................14-15表14-9 W3线缆接线表.................................................................................................................................14-15表14-10 告警级联电缆接线表.....................................................................................................................14-16表14-11 告警输入转接电缆接线表.............................................................................................................14-18表14-12 告警输出转接电缆接线表.............................................................................................................14-19表14-13 OAM串口电缆接线表...................................................................................................................14-21表14-14 RS-422串口电缆接线表................................................................................................................14-22表14-15 RS-232串口电缆接线表................................................................................................................14-23表14-16 普通电话线接线表.........................................................................................................................14-24表14-17 直通网线接线表.............................................................................................................................14-25表14-18 交叉网线接线表.............................................................................................................................14-27表14-19 子架电源线接线表.........................................................................................................................14-28表14-20 机柜指示灯电缆接线表.................................................................................................................14-31表14-21 子架间指示灯/告警级联电缆接线表............................................................................................14-32表14-22 W1线缆接线表...............................................................................................................................14-34表14-23 W2线缆接线表...............................................................................................................................14-35表14-24 W3线缆接线表...............................................................................................................................14-35表14-25 40G OTU单元控制信号线缆接线表.............................................................................................14-39硬件描述14 设备线缆14 设备线缆关于本章本章描述内容如下表所示。

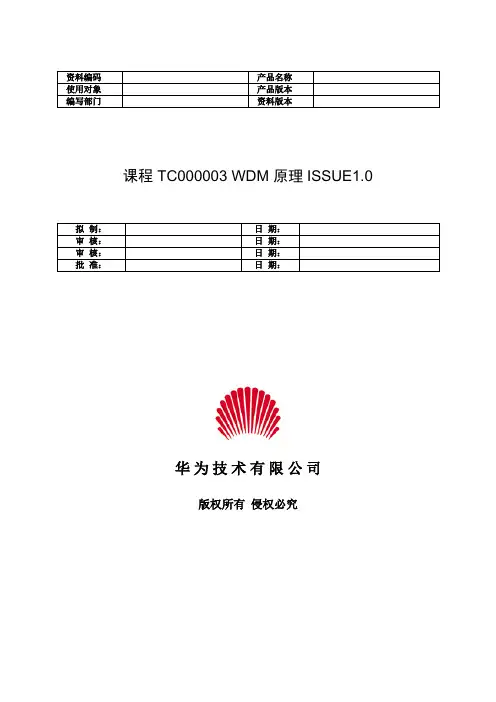

资料编码产品名称使用对象产品版本编写部门资料版本课程 TC000003 WDM 原理ISSUE1.0拟制：日期：审核：日期：审核：日期：批准：日期：华为技术有限公司版权所有侵权必究SS72M32成品板改换成D32单板操作指导书文档密级：内部公开修订记录目录课程说明 (6)课程介绍 (6)课程结构 (6)课程目标 (6)相关资料 (7)1波分复用技术概述 (8)1.1波分复用光传输技术 (8)1.1.1波分复用的基本概念 (8)1.1.2WDM技术的发展背景 (9)1.2DWDM原理概述 (10)1.3WDM设备的传输方式 (12)1.3.1单向WDM (12)1.3.2双向WDM (12)1.4开放式与集成式系统 (13)1.5WDM系统组成 (13)1.6WDM的优势 (14)1.7CWDM简介 (15)1.8思考题 (16)2WDM传输媒质 (16)2.1光纤的结构 (17)2.2光纤的种类 (18)2.3光纤的基本特性 (19)2.3.1几何尺寸（模场直径） (19)2.3.2衰减常数 (19)2.3.3色散系数 (20)2.4思考题 (21)3DWDM关键技术 (21)3.1光源 (21)3.1.1激光器的调制方式 (22)3.1.2激光器的波长的稳定 (25)3.2光电检测器 (26)3.2.1PIN光电二极管 (27)3.2.2雪崩光电二极管（APD） (27)3.3光放大器 (27)3.3.1光放大器概述 (27)3.3.2掺铒光纤（EDF） (29)3.3.3EDFA增益平坦控制 (29)3.3.4EDFA的增益锁定 (31)3.3.5掺铒光纤放大器的优缺点 (32)3.3.6拉曼光纤放大器 (33)3.3.7有关光放大器的技术指标 (34)3.4光复用器和光解复用器 (35)3.4.1光栅型波分复用器 (35)3.4.2介质薄膜型波分复用器 (37)3.4.3熔锥型波分复用器 (38)3.4.4集成光波导型波分复用器 (38)3.4.5波分复用器件性能比较 (39)3.4.6对光复用器件的基本要求 (39)3.5光监控信道 (40)3.5.1光监控通路要求 (41)3.5.2监控通路接口参数 (42)3.5.3监控通路的帧结构 (42)3.6思考题 (42)4DWDM光传输系统的技术规范 (44)4.1ITU-T有关WDM系统的建议 (44)4.2传输通道参考点的定义 (44)4.3光波长区的分配 (45)4.4思考题 (47)5专用词汇及缩略语 (48)关键词：WDM DWDM 光纤光源光放大复用和解复用光监控信道摘要：本课程主要介绍了波分复用技术的基础知识，并对DWDM的主要关键技术、DWDM光传输技术规范进行了讲解。

DWDM原理介绍解析DWDM（密集波分复用技术）是一种用于光纤通信系统中的传输技术，可以将多个不同波长的光信号同时传输在一条光纤中，实现信号的高密度传输。

DWDM技术是实现光纤通信系统大容量传输的一项重要技术，使得光网络可以支持更多的用户和更大的带宽需求。

DWDM系统中的光纤通道可以通过增加波长或者改变波长来增加传输容量。

光纤通道中的波长间隔较小，通常为0.8nm或者0.4nm，最多可达到40个波长。

每个波长可以传输不同的数据流，因此能够实现高密度的信号传输。

通过DWDM技术，可以在一条光纤中传输Tbps级别的数据流，满足大容量传输的需求。

DWDM系统中的波长可以分为通道波长和增加波长两种。

通道波长是指用来传输用户数据的波长，增加波长是指用来增加传输容量的波长。

通常情况下，增加波长的数目要大于通道波长的数目，以提供足够的增加容量。

DWDM系统中的波长选择主要依赖于光通信系统的需求和光纤的传输特性。

带宽密集的光纤可以支持更多的波长，提供更大的传输容量。

而波长选择对应的光放大器和光滤波器也需要进行匹配，以保证传输质量和传输距离。

DWDM系统还涉及到光信号的调制和解调。

波长分复用之前，光信号需要经过调制器进行调制，将电信号转换成光信号。

调制器可以使用直接调制器或者外调制器。

波长分解复用之后，光信号需要经过解调器进行解调，将光信号转换成电信号。

解调器可以使用光电探测器进行解调。

此外，DWDM系统还包括光放大器、波分复用器、解复用器、光滤波器等组件。

光放大器用于放大光信号，增加传输距离和传输质量。

波分复用器和解复用器用于将多个波长的光信号分别复用和解复用到不同的通道。

光滤波器用于滤除不相关的波长，提高传输质量。

总结起来，DWDM原理是通过波分复用和波分解复用技术将多个不同波长的光信号同时传输在一条光纤中，实现信号的高密度传输。

通过增加波长和改变波长来增加传输容量。

DWDM技术可以实现大容量的光纤通信系统，满足日益增长的带宽需求。

DWDM技术原理DWDM，全称密集波分复用技术（Dense Wavelength Division Multiplexing），是一种宽带传输技术，用于实现光纤通信系统中多个光信号的同时传输。

DWDM系统由多个组成部分组成，包括光发射器、光接收器、波导分光器（分离器）和波导合波器（合并器），以及一些光纤和光波长选择器等。

在DWDM系统中，光信号通过波导分光器将不同波长的光信号分离，并通过光波长选择器选择要传输的波长。

然后，经过一系列光纤和光放大器的放大，信号通过光波长选择器选择后，通过波导合波器合并成一个光信号，并通过光接收器接收。

DWDM技术的关键在于波导分光器和波导合波器。

波导分光器和波导合波器是一种光学元件，能够将光信号按照不同的波长进行有效的分离和合并。

在传输中，光信号经过波导分光器分离后，通过不同的光纤传输，然后再通过波导合波器合并成一个光信号。

波导分光器和波导合波器之间的光纤可以传输不同波长的光信号，从而实现传输多个信号。

通过使用DWDM技术，光纤传输容量可以大大提高。

由于不同波长的光信号可以同时传输，因此可以在同一条光纤上传输多个信号，从而提高了光纤的利用效率。

此外，DWDM技术还可以扩展光纤传输距离，减少光信号的衰减和失真。

虽然DWDM技术有很多优点，但是也存在一些挑战。

其中一个挑战是光纤之间的串扰。

由于不同波长的光信号在光纤中传播时会相互干扰，需要采取一些方法来减少串扰效应，例如使用光纤中继站来放大和重新定向光信号。

另外，DWDM系统的设计和调试也是一个复杂的任务，需要精确的光学设计和光纤连接。

总之，DWDM技术是一种重要的光纤通信技术，通过波长分离复用和解复用实现多波长光信号的同时传输。

它可以提高光纤传输容量和距离，提高光纤利用效率，但也面临一些挑战，需要解决串扰和系统调试等问题。

随着技术的不断进步，DWDM技术在光纤通信领域的应用前景将会更加广阔。

DWDM基本原理详解密集波分复用技术（Dense Wavelength Division Multiplexing，简称DWDM）是一种光纤通信中常用的光传输技术，它能够在一根光纤上同时传输多个不同波长的光信号。

DWDM技术的主要原理是通过将不同波长的光信号进行复用，在光纤上进行同时传输，从而提高光纤传输的容量和效率。

DWDM技术的基本原理是使用多个不同频率或波长的激光器发送光信号，并将这些信号合并到一根光纤上，通过光纤将信号传输到远端。

在接收端，使用光检测器将信号转换为电信号进行解调和处理。

在光纤中，不同波长的光信号可以同时传输，而不会相互干扰。

这是因为DWDM系统中使用的激光器和检测器能够精确地识别并处理特定的波长。

DWDM技术的一个关键原理是光的不连续传播性质。

在光纤中，不同波长的光信号可以在同一光纤中传输，因为它们的传播特性不同，也不会相互影响。

这是因为在光纤中传播的光是以光纤芯中的波长模式形式存在的，不同波长的光会以不同的模式传播，因此不会相互干扰。

在DWDM技术中，还需解决波长间的相干干涉和波长间的窜波问题。

波长间的相干干涉指的是不同波长的光相互干涉，发生相消和相加等现象，导致信号失真和波长间的互相干扰。

为解决这个问题，使用窄带宽滤波器来减少干涉现象，只选择所需的特定波长。

波长间的窜波是指不同波长的光在光纤中传输时发生互相干扰，导致信号质量下降。

为解决这个问题，可以在每个光频道之间插入光纤光放大器（Optical Amplifier），增加波长间的间隔，减少相互干扰。

DWDM技术具有传输容量大、传输距离远、速度快等优点，因此广泛应用于现代光纤通信网络中。

它能够满足高速、大容量、长距离的传输需求，支持多个光频道的同时传输，提供可靠的光纤通信解决方案。

总结来说，DWDM技术基于多个不同波长的光信号的复用和传输，在光纤上实现高速、大容量的光通信。

它利用不同波长的光信号的不连续传播特性，通过光纤将多个光频道的信号同时传输，提高光纤传输的效率和容量。

DWDM基本原理详解DWDM（Dense Wavelength Division Multiplexing）是一种光通信技术，利用不同波长的光信号在同一光纤上进行传输，从而实现大带宽、高速率的光通信传输。

DWDM通过将多个信号以不同的波长分在一根光纤上，从而实现了在同一光纤中传输多个信道的通信，极大地提高了光纤的利用率和传输容量。

DWDM系统由多个部分组成，包括发射端（Transmitter）、光纤传输链路（Fiber Link）、接收端（Receiver）和信号处理器（Signal Processor）。

下面将从基本原理、组件、工作过程和优点等方面详细介绍DWDM技术。

1.DWDM的基本原理：DWDM的基本原理是利用不同波长的激光器将多个信道的信号分别调制到不同波长的光子上，然后将这些不同波长的光子通过同一根光纤传输到接收端，再通过接收端的信号处理进行解调和分离。

这样就实现了多个信道共享一根光纤传输，大大提高了光纤的利用率和传输容量。

2.DWDM系统的组件：（1）激光器（Laser）：用于发射不同波长的激光光子。

（2）调制器（Modulator）：用于将信号调制到激光器发出的光子上。

（3）分波器（Multiplexer）：用于将多个信道的信号分别调制到不同波长的光子上。

（4）解复用器（Demultiplexer）：用于将接收到的多个波长的光信号分离并进行解调。

3.DWDM的工作过程：（1）发射端：激光器将不同波长的激光光子经过调制器调制成带有信号的光信号，然后经过分波器将多个不同波长的光信号合并成一个信号流，经过光纤传输到接收端。

（2）光纤传输链路：多个不同波长的光信号在同一根光纤中传输到接收端，信号之间通过不同波长进行区分。

（3）接收端：接收端通过解复用器将多个波长的光信号分离并解调，将各个信道的信号传递给信号处理器进行进一步处理。

4.DWDM的优点：（1）大带宽：DWDM技术能够同时传输多个信道，大大提高了光纤的传输容量，满足了高速率通信的需求。

DWDM原理与技术DWDM（Dense Wavelength Division Multiplexing，密集波长分割多路复用）是一种用于光纤通信的技术，它能够同时传输多个不同波长的光信号，从而实现光纤的高速传输。

DWDM技术的出现，大大提高了光纤通信的容量和效率。

DWDM的基本原理是利用光的不同波长来实现多波长信号的复用。

在DWDM系统中，光信号通过光纤传输，通过多路复用器将不同波长的光信号合并到一根光纤上，并通过解复用器将这些光信号分开。

DWDM技术实现了光纤传输中多个波长信号的同时传输，从而提高了光纤的容量。

DWDM技术的核心是光纤传输中光信号的复用和解复用。

多路复用器是DWDM系统中的关键设备，它能够将多个同步的不同波长信号合并到一根光纤上。

多路复用器内部由多个窄带滤波器组成，每个滤波器可以选择特定的波长信号传输。

解复用器是将合并在一起的波长信号分离出来的设备，它利用窄带滤波器的原理，将特定的波长信号分离出来。

在DWDM系统中，光信号的增强和调整也是很重要的一部分。

由于光纤传输中信号会有衰减和色散的问题，所以需要放大器和波长转换器来解决。

光放大器是DWDM系统中用于增加光信号功率的装置，它可以补偿光纤传输中的衰减。

波长转换器是将光信号从一个波长转换到另一个波长的装置，它可以解决DWDM系统中波长不匹配的问题。

DWDM技术的优点主要表现在以下几个方面：高容量、灵活性和可靠性。

首先，DWDM技术能够将多个波长信号传输到一根光纤上，大大提高了光纤的利用率，实现了高容量的传输。

其次，DWDM系统中可以根据需要选择不同的波长信号传输，实现了灵活性。

最后，DWDM系统中可以采用冗余设计和备份路由，提高了传输的可靠性。

总结起来，DWDM技术是一种应用于光纤通信的技术，它利用波长分割多路复用的原理，使得多个波长信号能够同时传输，从而提高了光纤的容量和效率。

DWDM技术在现代的光纤网络中起到了非常重要的作用，为人们的通信提供了更快速、更可靠的方式。

TC054201 DWDM系统时钟信道配置ISSUE1.0光网络产品课程开发室引入z本课程将描述时钟传送链路的配置原则和方法z特别针对使用OptiX iManager T2000网管进行的配置操作予以详细的说明z另外还将介绍时钟出子网连接的配置方法学习目标z 明确时钟配置的思路z 掌握时钟配置的原则z具备使用网管独立进行时钟配置开局的能力学习完本课程您应该能够课程内容第一章时钟配置基本原则第二章网管配置说明第三章时钟出子网连接配置时钟配置基本原则一z TC1/TC2单板只能插在68板位采用时钟保护配置时原则上6板位为主用板采用1510nm波长8板位为备用板采用1625nm无保护时只允许配置68板位其中之一z必须先创建单板逻辑板位才能对其进行配置z在同一子架使用的TC1/TC2单板类型必须一致TC1和TC2不能混用也不允许TC1/TC2与SC1/SC2单板混用两者光路的数据帧格式不同无法互连z时钟工作路由配置与时钟保护组配置是时钟交叉在不同模式下的两种配置方式针对同一条时钟交叉连接不能同时使用时钟配置基本原则二z时钟保护组只有经过配置校验才能生效z不允许多个时钟保护组共用一个源时钟但一个时钟保护组和多个时钟工作路由可以共用一个源时钟z时钟保护组配置下主备板的西向输入时钟1~3可任意交叉到外部时钟输出1~3中的一个但不能交叉到4~6中东向输入时钟1~3可任意交叉到外部时钟输出4~6中的一个但不能交叉到1~3中主备用板配置均相同z时钟保护组倒换是以一路时钟为倒换单元的同时对于TC2单板只允许保护一侧的时钟即保护组配置了西向输入的时钟源就不允许东向输入时钟源的保护组z时钟保护倒换具有优先级高优先级的倒换命令不受低优先级倒换命令的影响低优先级倒换命令必须在没有高优先级倒换命令存在时才能动作课程内容第一章时钟配置基本原则第二章网管配置说明第三章时钟出子网连接配置网管配置说明一z左图为TC2所有输入输出时钟的完整编号如为TC1则没有东向输入输出时钟z此处对东西向的定义与SC1/SC2完全相同默认配置下西向对应光口1TM1/RM1东向对应光口2TM2/RM2z外接输入输出时钟口分别对应子架接口区的CLKIN1CLKIN3和CLKOUT1CLKOUT6网管配置说明二T2000网管中对时钟透明传输的配置有两个界面z时钟透传配置z时钟透传保护下面就分别针对这两个界面下的配置操作进行详细说明¾特别提醒进入配置项前请先创建TC1/TC2单板时钟透传配置——入口进入时钟透传配置界面可以看到以下三个选项卡内容z业务时钟输入属性z业务时钟输出属性z业务时钟工作路由下面就对这三个选项卡的配置内容进行讲解z 时钟输入模式2Mbit 还是2MHz zS1字节不可用自动上报使能状态当系统检测到时钟丢失时可以将S1字节设置为不可用这里就是配置此功能是否启动默认情况下禁止一般不需配置使能z时钟是否使用时钟是否使用的定义就是系统对该输入时钟是否监视配置对象包括线路输入时钟以及外接时钟因此在时钟传送链路的每个站点都需要配置此项目同时还可以查询如下内容z时钟存在状态即各个时钟输入口是否有时钟信号接入包括线路时钟以及外接时钟zS1字节输入时钟信号的S1字节所表达的时钟质量信息z时钟输出模式是业务时钟输出属性部分唯一的配置项用于配置时钟输出模式是2Mbit还是2MHz只针对外部时钟输出口因此只有在时钟传送链路的终端站点才需要该项配置时钟透传配置——业务时钟工作路由z根据时钟路由规划选择输入时钟源和输出时钟源后点击“”按钮则在工作路由中创建了相应的时钟工作路由“应用”之后即下发该配置无保护模式双发双收保护模式比较z无保护模式该模式下只允许6或8板位之一配置TC1/TC2因此也只需要针对一块TC1/TC2进行时钟路由配置z双发双收保护模式它与无保护模式配置的区别只体现在时钟路由配置上同时它也没有专用的保护配置模式就是通过业务时钟工作路由配置来实现z该模式下在68板位同时配置了TC1/TC2两板位的业务时钟工作路由配置是互斥的即配置6板位路由的同时软件会自动关闭8板位相应端口的路由配置另外6号板位时钟输出占用外部时钟输出1~3即子架接口区时钟输出口CLKOUT1~38号板位时钟输出占用外部时钟输出4~6即子架接口区时钟输出口CLKOUT4~6其中外部时钟输出1和42和53和6分别为三对对偶时钟输出口即外部时钟输出1和4输出的时钟信号是同源的时钟透传保护——入口z双发选收保护与双发双收保护的区别就在于用时钟保护组来代替业务时钟工作路由配置z时钟保护组的配置就在“时钟透传保护”中完成时钟透传保护——创建时钟保护组z保护组号取值范围1~255可以由网管从整个网络考虑进行统一分配但一个子架内最多只能配置3组时钟保护组z 主用板备用板默认6板位为主用8板位为备用z 源时钟源宿时钟源当源时钟源为西向输入1~3时宿时钟源只能是外部输出1~3当源时钟源为东向输入1~3时宿时钟源只能是外部输出4~6z 恢复模式恢复模式是控制保护组在主用通道信号恢复后是否倒换回主用通道默认为非恢复式z恢复时间恢复时间在恢复模式下主用通道信号恢复后保护组倒换回主用通道的等待时间默认600秒时钟透传保护——外部倒换z清除倒换清除手工下发的倒换命令恢复至主用通道再根据实际情况是否倒换z锁定倒换锁定当前保护倒换状态z强制倒换当恢复模式下只能强制倒换到备用通道非恢复模式下可以强制倒换到主用备用通道z人工倒换当恢复模式下只能强制倒换到备用通道非恢复模式下可以强制倒换到主用备用通道z如上图还可以查询保护组工作状态课程内容第一章时钟配置基本原则第二章网管配置说明第三章时钟出子网连接配置时钟出子网连接z当两个网络的TC1/TC2单板无光纤连接而又要求它们之间能够穿通时钟信号时就需要采用时钟出子网连接的配置方式最常见的应用就是在三OTM系统中z若A B之间需要建立AÆB的出子网连接配置步骤如下9用一根带有SMB型直母接头电缆线将A的某一空闲时钟输出口与B的某一空闲时钟输入口相连9在A配置一条从线路输入时钟至空闲时钟输出口的时钟路由9在B配置一条从空闲时钟输入口至线路输出时钟的时钟路由总结z本课程强调了时钟传送链路配置的基本原则和方法z特别针对T2000网管下的时钟配置进行了详细的描述z还介绍了时钟出子网连接的配置方法。
