1、( ) 不是导致四波混频的主要原因。
Ａ、波分复用Ｂ、长距离传输Ｃ、零色散Ｄ、相位匹配答案：ABD2、DWDM系统OTU单板使用的半导体光检测器主要有PIN管和APD管两种，对APD管来说，其接收光功率过载点为 ( ) dBm。
A.-9B.-10C.-19D.-25答案：A3、光交叉处理( )的调度，通常与所承载的业务类型( )。
( )处理电信号的调度，与所承载的业务类型( )A.光信号 B电交叉 C.无关 D密切相关答案：ACBD4、下面关于信噪比的描述，正确的是 ( ) 。
A、波分系统中大量使用EDFA是造成信噪比劣化的最重要原因；B、信号经过多级WLA级联后比经过多级WBA级联后的信噪比劣化更严重一些；C、用光谱分析仪在D40单板下波后测试的信噪比会比在IN口测试的信噪比的值要大一点；D、提高信噪比的方法是提高光功率，因此光功率高信噪比就一定高；答案：ABC5、1310nm和1550nm传输窗口都是低损耗窗口，在DWDM系统中，只选用1550nm传输窗口的主要原因是：（）A. EDFA的工作波长平坦区在包括此窗口B. 1550nm波长区的非线性效应小C. 1550nm波长区适用于长距离传输D. 1550nm波长区光纤损耗较小答案：A6、ITU-T中，当光信道间隔为0.8nm的系统，中心波长的偏差不能大于：( )A、±10GHzB、±20GHzC、±30GHzD、±40GHz答案：B7、1310nm波长的光在G.652光纤中每公里衰减值一般为（）左右。
A、0.1-0.2B、0.2-0.3C、0.3-0.4D、0.4-0.5答案：C8、波分复用系统传输受限因素包括哪些方面？( )A. 衰減B. 光源的色散特性C. 非线性效应D. 信噪比的大小答案：ABCD9、OTU（波长转换板）的3R功能是指（）。
A、再生；B、再整形；C、光电转换；D、再定时；答案：ABD10、OTN设备有丰富的开销以下哪些是ODUK层的开销字节（）A.SMB.PMC.TCMiD.GCC1/2答案：BCD11、OTN系统定义了3层网络结构，他们是（）A.OCHB.OMSC.OTSD.OTM答案：ABC12、192.3THZ波长的OTU单板，其输出接在M40的第（）口。

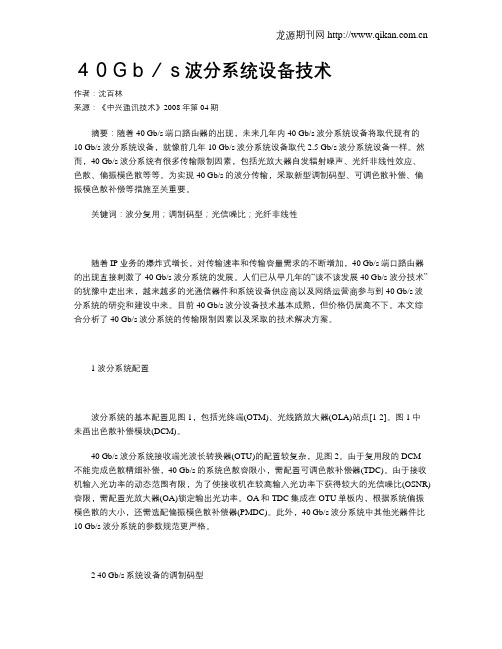

４０Ｇｂ／ｓ波分系统设备技术作者：沈百林来源：《中兴通讯技术》2008年第04期摘要：随着40 Gb/s端口路由器的出现，未来几年内40 Gb/s波分系统设备将取代现有的10 Gb/s波分系统设备，就像前几年10 Gb/s波分系统设备取代2.5 Gb/s波分系统设备一样。
然而，40 Gb/s波分系统有很多传输限制因素，包括光放大器自发辐射噪声、光纤非线性效应、色散、偏振模色散等等。
为实现40 Gb/s的波分传输，采取新型调制码型、可调色散补偿、偏振模色散补偿等措施至关重要。
关键词：波分复用；调制码型；光信噪比；光纤非线性随着IP业务的爆炸式增长，对传输速率和传输容量需求的不断增加，40 Gb/s端口路由器的出现直接刺激了40 Gb/s波分系统的发展。
人们已从早几年的“该不该发展40 Gb/s 波分技术”的犹豫中走出来，越来越多的光通信器件和系统设备供应商以及网络运营商参与到40 Gb/s波分系统的研究和建设中来。
目前40 Gb/s波分设备技术基本成熟，但价格仍居高不下。
本文综合分析了40 Gb/s波分系统的传输限制因素以及采取的技术解决方案。
1 波分系统配置波分系统的基本配置见图1，包括光终端(OTM)、光线路放大器(OLA)站点[1-2]。
图1中未画出色散补偿模块(DCM)。
40 Gb/s波分系统接收端光波长转换器(OTU)的配置较复杂，见图2。
由于复用段的DCM 不能完成色散精细补偿，40 Gb/s的系统色散容限小，需配置可调色散补偿器(TDC)。
由于接收机输入光功率的动态范围有限，为了使接收机在较高输入光功率下获得较大的光信噪比(OSNR)容限，需配置光放大器(OA)锁定输出光功率。
OA和TDC集成在OTU单板内，根据系统偏振模色散的大小，还需选配偏振模色散补偿器(PMDC)。
此外，40 Gb/s波分系统中其他光器件比10 Gb/s波分系统的参数规范更严格。
2 40 Gb/s系统设备的调制码型表1给出了目前40 Gb/s系统设备常见的调制码型的性能参数[3]。
1、（)不是导致四波混频的主要原因。
A、波分复用B、长距离传输C、零色散D、相位匹配答案：ABD2、DWDM系统OTU单板使用的半导体光检测器主要有PIN管和APD管两种，对APD管来说，其接收光功率过载点为 ( ) dBm。
A.-9B.-10C.-19D.-25答案：A3、光交叉处理( )的调度，通常与所承载的业务类型( )。
( )处理电信号的调度，与所承载的业务类型( )A.光信号 B电交叉 C.无关 D密切相关答案：ACBD4、下面关于信噪比的描述，正确的是( ) 。
A、波分系统中大量使用EDFA是造成信噪比劣化的最重要原因；B、信号经过多级WLA级联后比经过多级WBA级联后的信噪比劣化更严重一些；C、用光谱分析仪在D40单板下波后测试的信噪比会比在IN 口测试的信噪比的值要大一点；；D、提高信噪比的方法是提高光功率，因此光功率高信噪比就一定高；答案：ABC5、1310nm和1550nm传输窗口都是低损耗窗口，在DWDM系统中，只选用1550nm传输窗口的主要原因是：( )A.EDFA的工作波长平坦区在包括此窗口B.1550nm波长区的非线性效应小C.1550nm波长区适用于长距离传输D.1550nm波长区光纤损耗较小答案：A6、ITU-T中，当光信道间隔为0.8nm的系统，中心波长的偏差不能大于：()A、±10GHzB、±20GHzC、±30GHzD、±40GHz答案：B7、1310nm波长的光在G.652光纤中每公里衰减值一般为()左右。
A、0.1-0.2B、0.2-0.3C、0.3-0.4D、0.4-0.58、波分复用系统传输受限因素包括哪些方面？( )A.衰减B.光源的色散特性C.非线性效应D.信噪比的大小答案：ABCD9、OTU （波长转换板）的3R功能是指（）。
A、再生；B、再整形；C、光电转换；D、再定时；答案：ABD10、OTN设备有丰富的开销以下哪些是ODUK层的开销字节（）A.SMB.PMC.TCMiD.GCC1/2答案：BCD11、OTN系统定义了 3层网络结构，他们是（）A.OCHB.OMSC.OTSD.OTM答案：ABC12、192.3THZ波长的OTU单板，其输出接在M40的第（）口。

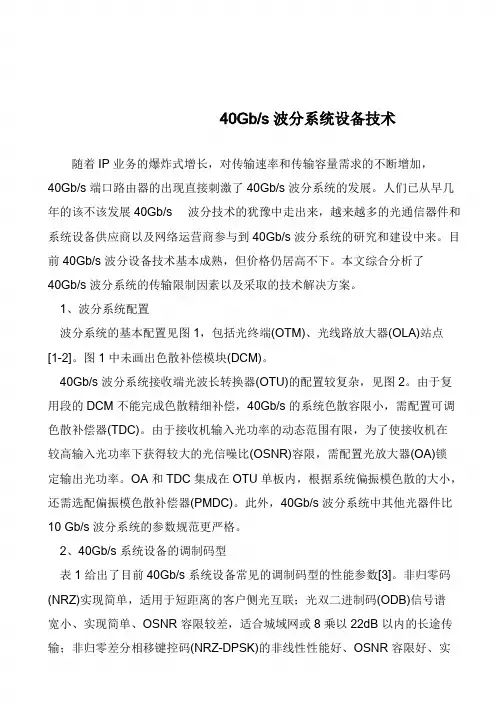

40Gb/s 波分系统设备技术随着IP 业务的爆炸式增长，对传输速率和传输容量需求的不断增加，40Gb/s 端口路由器的出现直接刺激了40Gb/s 波分系统的发展。
人们已从早几年的该不该发展40Gb/s 波分技术的犹豫中走出来，越来越多的光通信器件和系统设备供应商以及网络运营商参与到40Gb/s 波分系统的研究和建设中来。
目前40Gb/s 波分设备技术基本成熟，但价格仍居高不下。
本文综合分析了40Gb/s 波分系统的传输限制因素以及采取的技术解决方案。
1、波分系统配置波分系统的基本配置见图1，包括光终端(OTM)、光线路放大器(OLA)站点[1-2]。
图1 中未画出色散补偿模块(DCM)。
40Gb/s 波分系统接收端光波长转换器(OTU)的配置较复杂，见图2。
由于复用段的DCM 不能完成色散精细补偿，40Gb/s 的系统色散容限小，需配置可调色散补偿器(TDC)。
由于接收机输入光功率的动态范围有限，为了使接收机在较高输入光功率下获得较大的光信噪比(OSNR)容限，需配置光放大器(OA)锁定输出光功率。
OA 和TDC 集成在OTU 单板内，根据系统偏振模色散的大小，还需选配偏振模色散补偿器(PMDC)。
此外，40Gb/s 波分系统中其他光器件比10 Gb/s 波分系统的参数规范更严格。
2、40Gb/s 系统设备的调制码型表1 给出了目前40Gb/s 系统设备常见的调制码型的性能参数[3]。
非归零码(NRZ)实现简单，适用于短距离的客户侧光互联；光双二进制码(ODB)信号谱宽小、实现简单、OSNR 容限较差，适合城域网或8 乘以22dB 以内的长途传输；非归零差分相移键控码(NRZ-DPSK)的非线性性能好、OSNR 容限好、实。
OTN技术及华为OTN设备简介城域波分环四环五即将进行建设，本次工程采用华为华为下-•代智能光传送平台OTN 设备OptiXOSN8SOO和OptiXOSN6800o本文主要对OTN技术涉及的网络结构、复用方式、帧结构、ROADM技术和OptiX OSN 8800和OptiX OSN 6800设备特点及本次工程配置主要单元盘作个简要介绍。
一、OTN技术光传送网OTN （Optical Transport Network ）是由ETU-TG.872、G.798、G.709 等建议定义的•种全新的光传送技术体制，它包扌舌光层和电层的完整体系结构，对于各层网络都有相应的管理监控机制和网络生存性机制。
OTN的思想来源于SDH SONET技术体制（例如映射、复用、交叉连接、嵌入式开销、保护、FEC等），把SDK SONET的可运营可管理能力应用到WDM系统中，同时具备了SDH SONET灵活可靠和WDM容量人的优势。
除了在DWDM网络中进•步增强对SONET/SDH操作、管理、维护和供应（OAM&P丿功能的支持外，OTN核心协议ITUG.709协议（基于ITUG.872 ）主要对以下三方面进行了定义。
首先，它定义了OTN的光传输体系：其次，它定义了OTN的开销功能以支持多波长光网络：第三，它定义了用于映射客户端信号的OTN的帧结构、比特率和格式。
OTN技术是在目前全光组网的•些关键技术（如光缓存、光定时再生、光数字性能监视、波长变换等）不成熟的背景下基于现有光电技术折中提出的传送网组网技术。
OTN在子网内部通过ROADM进行全光处理而在了网边界通过电交叉矩阵进行光电混合处理，但目标依然是全光组网，也可认为现在的OTN阶段是全光网络的过渡阶段。
1.OTN网络结构按照OTN技术的网络分层，可分为光通道层、光复用段层和光传送段层三个层面。
另外，为了解决客户信号的数字监视问题，光通道层又分为光通路净荷单元（OPU）、光通道数据单元（ODUk）和光通道传送单元（OTUk）三个/层，类似于SDH技术的段层和通道层。
40Gbs传输的几种主流调制码型应用浅析随着通信业务的飞速增长，促使网络对大带宽调度的需求产生，这是40Gb／s传输的根本驱动力。
40Gb／s能够更好地满足IP宽带业务流量增长的需求，具有更高的集成度，节省空间、节电、节省运维成本等方面的优势。
然而，40bit／s密集波分复用(DWDM)传输与10Gb／s传输在同等物理条件下相比，光信噪比(OSNR)劣化4倍(6dB)，色度色散容限降低16倍，偏振模色散(PMD)劣化4倍，非线性效应变得更加明显。
因此，40Gb／sDWDM传输系统必须具备：①先进的调制码型，提升传输性能，降低OSNR、PMD、非线性、色散等各方面的限制；②超强型前向纠错编码(SFEC)提高克服白噪声的纠错能力，降低系统OSNR要求；③新型色散管理技术，提高色散容限，消除色散窗口代价。
先进的调制码型是解决40Gb／sDWDM长距离传输的关键技术之一。
1差分相移键控D(B)PSK光纤传输系统中广泛使用的调制格式为基于幅度的开关键控调制(OOK)，采用直接检测的方式进行接收。
基于相位的DPSK调制与传统的OOK都属于二进制调制格式，1个二进制符号只能携带1个比特的信息。
在DPSK调制预编码中，有两路信号。
一路信号通过一个或非门，另一路信号进过一个异或门以达到使信号延迟一个比特的目的，最后将两个信号相加就产生了DPSK信号。
DPSK信号接收对比特延迟分支信号互相干，在平衡检测下，接收机的灵敏度提高了3dB，在DWDM传输时对噪声和非线性效应具有更高的容忍度。
DPSK信号除了有精确控制1个比特延迟解调接收，还有小于1个比特延迟的P-DPSK解调接收，在50GHz波长间隔的DWDM传输系统中具有更优的传输性能。
2差分正交相移键控DOPSKD(B)PSK属于二进制调制格式。
为提高光谱效率，提出差分正交相移键控(DQPSK)调制码型，每1个符号可以携带2比特信息，从而将线路速率减少到20Gbaud，提供比40Gbaud更好的性能。
