PLC课后习题参考答案

一、选择题1.PLC配有的存储器中内容只能读出，不能写入的存储器是（）。

A RAMB ROMC EPROMD EEPROM 答案：B2.PLC的I/O点数是指PLC上输入、输出点数（）。

A 之和 B 之差 C 之积 D 无关答案：A3.PLC的运算和控制中心是( )。

A 存储器 B I/O系统 C 微处理器 D 寄存器答案：C4. ( )是由PLC生产厂家编写的，固化到ROM中。

A 系统程序 B 用户程序 C 工作程序 D 用户数据答案：A5.PLC输入和输出继电器的编号通常都是( )。

A 二进制 B 八进制 C 十进制 D 十六进制答案：B6.（）年，美国首先研制成功第一台可编程控制器。

A 1969 B 1973 C 1979 D 1989 答案：A7.I/O模块是（）的简称。

A 输入模块 B 输出模块 C 输入模块与输出模块 D 设备端口模块答案：C8.PLC的L+及M端口间电压一般是（）伏。

A DC24V B DC36V C AC110V D AC220V 答案：A 29.一般而言，PLC的AC输入电源电压范围是（）。

A 24VAC B 85-264V AC C 220－380V AC D 24V AC－220V AC 答案：B10.小型PLC一般不支持哪种编程语言（）。

A梯形图 B C语言 C 顺序功能图(SFC) D 指令表答案：B11.第一台PLC是由以下（）公司研制成功的。

A GE公司 B DEC公司 C ABB公司D SIMENS公司答案：B12.PLC输出线圈的常开、常闭触点的使用数量是（）。

A 50个 B 100个 C 1000个 D 无数个答案：D13.PLC 的输入模块一般使用( )来隔离内部电路和外部电路。

A光电耦合器 B继电器 C 传感器 D电磁耦合答案：A14.PLC的工作方式是（）。

A等待工作方式 B中断工作方式 C扫描工作方式 D循环扫描工作方式答案：D15.下列不属于PLC硬件系统组成的是（）。

第一章1.01.电磁式电器重要由哪几部分构成?各部分的感化是什么?答：电磁式的低压电器.就其构造而言,大都由三个重要部分构成,即触头.灭弧装配和电磁机构.触头：触头是一切有触点电器的履行部件.电器经由过程触头的动作来接通或断开被掌握电路.触头平日由动.静触点组合而成.灭弧装配：呵护触头体系,下降毁伤,进步分断才能,包管电器工作安然靠得住. 电磁机构：电磁机构是电磁式低压电器的感测部件,它的感化是将电磁能量转换成机械能量,带动触头动作使之闭合或断开,从而实现电路的接通或分断.1.05.接触器的感化是什么?依据构造特点若何区分交.直流接触器?答：接触器是用来接通或分断电念头主电路或其他负载电路的掌握电器,用它可以实现频仍的远距离主动掌握.直流电磁机构：因其铁芯不发烧,只有线圈发烧,所以,直流电磁机构的铁芯平日是用整块钢材或工程纯铁制成,并且它的激磁线圈制成高而薄的瘦高型,且不设线圈骨架,使线圈与铁芯直接接触,易于散热.交换电磁机构：因为其铁芯消失磁滞和涡流损耗,如许铁芯和线圈都发烧.平日交换电磁机构的铁芯用硅钢片叠哪而成,并且它的激磁线圈设有骨架,使铁芯与线圈隔离并将线圈制成短而厚的矮胖型,如许有利于铁芯和线圈的散热.1.11.中央继电器与接触器有何异同?答：接触器是一种实用于远距离频仍地接通和断开交直流主电路及大容量掌握电路的电器.具有低电压释放呵护功效.掌握容量大.能远距离掌握等长处,在主动掌握体系中运用异常普遍,但也消失噪声大.寿命短等缺陷.中央继电器是一种电压继电器,是依据线圈两头电压大小来掌握电路通断的掌握电器,它的触点数目较多,容量较大,起到中央放大（触点数目和容量）感化.第二章2.01.三相笼型异步电念头在什么前提下可直接启动?试设计带有短路.过载.掉压呵护的三相笼型异步电念头直接启动的主电路和掌握电路,对所设计的电路进行扼要解释,并指出哪些元器件在电路中完成了哪些呵护功效?答：三相笼型异步电念头在小于10KW的前提下可直接启动.2.03.某三相笼型异步电念头单向运转,请求启动电流不克不及过大,制动时要快速泊车.试设计主电路和掌握电路,并请求有须要的呵护.第三章3.10.构成PLC的重要部件有哪些?各部分重要感化是什么?答：PLC专为工业现场运用而设计,采取了典范的盘算机构造,它主如果由CPU.电源.存储器和专门设计的输入/输出接口电路等构成.3.11.PLC是按什么样的工作方法进行工作的?它的中间工作进程分哪几个阶段?在每个阶段重要完成哪些掌握义务?答：PLC是按分散输入.分散输出,周期性轮回扫描的方法进行工作的.PLC中间工作进程的中间内容包含：“输入采样”.“程序履行”和“输出刷新”三个阶段了.PLC在输入采样阶段,起首扫描所有输入端子,并将各输入状况存入相对应的输入映像存放器中,此时输入映像存放器被刷新.进入到程序履行阶段后,一般来说(因为还有子程序和中止程序的情形),PLC按从左到右.从上到下的步调次序履行程序.当指令中涉及输入.输出状况时,PLC就从输入映像存放器中“读入”对应输入端子状况,从元件映像存放器“读人”对应元件(“软继电器”)的当前状况.然落后行响应的运算,最新的运算成果立时再存入到响应的元件映像存放器中. 对元件映像存放器来说,每一个元件(“软继电器”)的状况会跟着程序履行进程而刷新. 输出刷新：在用户程序履行完毕后,元件映像存放器中所有输出继电器的状况(接通/断开)在输出刷新阶段一路转存到输出锁存器中,经由过程必定方法分散输出,最后经由输出端子驱动外部负载.鄙人一个输出刷新阶段开端之前,输出锁存器的状况不会转变,从而响应输出端子的状况也不会转变.第四章1 S7200系列PLC的硬件体系重要有哪些部分构成答：主机单元,扩大单元,特别功效模块,相干装备,软件.4.03.一个掌握体系须要12点数字量输入.30点数字量输出.7点模仿量输入和2点模仿量输出.试问：(1).选用哪种主机最适合? (2).若何选择扩大模块? (3).请画出衔接图.(4).按(3)小题所画出的图形,其主机和各模块的地址若何分派?第五章5.02.S7200 PLC中共有几种分辩率的准时器?它们的刷新方法有何不合? S7 200 PLC中共有几种类型的准时器?对它们履行复位指令后,它们的当前值和位的状况是什么?5.03.S7200PLC中共有几种情势的计数器?对它们履行复位指令后,它们的当前值和位的状况是什么?5.06.已知输入旌旗灯号I0.0的波形,画出图554梯形图程序中M0.0.M0.1.M0.2和Q0.0的波形.第七章7.4本书运用电气道理图.PLC一般指令和功效图三种办法设计了“三台电念头次序启动/停滞”的例子,试比较它们的设计道理.办法和成果的异同.答：“三台电念头次序启动/停滞”的例子中,电气道理图的设计道理.办法和成果.体系运用三个交换接触器掌握三台电念头启停.用一个启动按钮和一个停滞按钮来发出掌握指令,用四个时光继电器实现启动进程与停滞进程的延时.在设计时,斟酌到启/停旌旗灯号要用短旌旗灯号,要留意对准时器实时复位.设计中的难点是找出时光继电器开端工作的前提及其掌握逻辑,例子中没有斟酌时光继电器触点的数目,但现实中必须斟酌.体系采取热继电器对三台电念头进行热过载呵护,它是为了防止过载而采纳的措施.若对过载没有太多请求,则可以把它们省掉落.PLC一般指令的设计道理.办法和成果.先把标题中的输人/输出点找出来,分派好对应的PLC的I/O地址.输入点：启动按钮I0.0;停滞按钮：I0.1.输出点：电念头MA1：Q0.0;电念头MA2：Q0.1;电念头电念头MA3：Q0.2.PLC输出点现实上是掌握每个电念头对应接触器的线圈.办法一：掌握旌旗灯号采取准时器脉冲旌旗灯号.在S7200PLC中,若采取100ms准时器,可以运用自复位功效来产生脉冲旌旗灯号,自复位功效可以使编程简略.办法二：采取比较指令进行编程.程序的焦点是运用断电延时准时器来实现准时,断电延时准时器的特点是：计时到设定值后,当前值停在设定值处而不像通电延时准时器持续往前计时.时光继电器的设定值必须稍大于最大的比较值,小于下一次启动的时光.运用庞杂指令,可以使程序变得简略.PLC功效图的设计道理.办法和成果.分派对应的PLC的I/O地址.输入点：启动按钮I0.0;停滞按钮：I0.1.输出点：电念头MA1：Q0.0;电念头MA2：Q0.1;电念头电念头MA3：Q0.2.PLC输出点现实上是掌握每个电念头对应接触器的线圈.程序设计了对所运用的次序掌握继电器S的初始化复位处理,在S7200PLC中次序掌握继电器S不是掉落电保持型的存储器,可以不合错误它进行初始化复位处理.设计的症结是选择好分支的前提和跳转的目的状况,处理好停滞状况的处理目的.。

一、选择题1.PLC配有的存储器中内容只能读出，不能写入的存储器是（）。

A RAMB ROMC EPROMD EEPROM 答案：B2.PLC的I/O点数是指PLC上输入、输出点数（）。

A 之和 B 之差 C 之积 D 无关答案：A3.PLC的运算和控制中心是( )。

A 存储器 B I/O系统 C 微处理器 D 寄存器答案：C4. ( )是由PLC生产厂家编写的，固化到ROM中。

A 系统程序 B 用户程序 C 工作程序 D 用户数据答案：A5.PLC输入和输出继电器的编号通常都是( )。

A 二进制 B 八进制 C 十进制 D 十六进制答案：B6.（）年，美国首先研制成功第一台可编程控制器。

A 1969 B 1973 C 1979 D 1989 答案：A7.I/O模块是（）的简称。

A 输入模块 B 输出模块 C 输入模块与输出模块 D 设备端口模块答案：C8.PLC的L+及M端口间电压一般是（）伏。

A DC24V B DC36V C AC110V D AC220V 答案：A 29.一般而言，PLC的AC输入电源电压范围是（）。

A 24VAC B 85-264V AC C 220－380V AC D 24V AC－220V AC 答案：B10.小型PLC一般不支持哪种编程语言（）。

A梯形图 B C语言 C 顺序功能图(SFC) D 指令表答案：B11.第一台PLC是由以下（）公司研制成功的。

A GE公司 B DEC公司 C ABB公司D SIMENS公司答案：B12.PLC输出线圈的常开、常闭触点的使用数量是（）。

A 50个 B 100个 C 1000个 D 无数个答案：D13.PLC 的输入模块一般使用( )来隔离内部电路和外部电路。

A光电耦合器 B继电器 C 传感器 D电磁耦合答案：A14.PLC的工作方式是（）。

A等待工作方式 B中断工作方式 C扫描工作方式 D循环扫描工作方式答案：D15.下列不属于PLC硬件系统组成的是（）。

电气控制与PLC课后习题答案?第一章?1-4熔断器的额定电流，熔体的额定电流和熔体的极限分断电流三者有何区别？????熔断器的额定电流是指熔断器长期工作时，设备部件温升不超过规定值时所能承受大的电流；熔体的额定电流是熔体长期工作而不致熔断的电流；熔体的极限分断电流是指在规定的额定电压和功率因数的条件下，能分断的最大电流值，在电路中出现的最大电流值一般指短路电流值?1-8热继电器与熔断器的作用有何不同？（1-9热继电器在电路中的作用是什么？）?在电器控制中，熔断器使用时串联在电路中，当电路或用电设备发生短路或过载时，熔体能自身熔断，切断电路，阻止事故蔓延，因而能实现短路或过载保护，无论是在强电系统或弱电系统中都得到广泛的应用。

热继电器是利用电流的热效应原理工作的电器，用于三相异步电动机的长期过载保护?1-10时间继电器与中间继电器在电路中各起什么作用？????时间继电器起到延时的作用????中间继电器起到中间放大的作用?1-12什么是主令电器，常用的主令电器有哪些？????主令电器是用来发布命令，改变控制系统工作状态的电器，它可以直接作用于控制电路?，也可以通过电磁式电器的转换对电路实现控制，其主要类型有按钮，行程开关，万能转换开关，主令控制器，脚踏开关等?1-13接触器的作用是什么？?接触器是用来频繁地接通或断开交直流主电路或大容量控制电路等大电流电路?1-16接触器是怎样选择的？主要考虑哪些因素？??①接触器的类型选择?②额定电压的选择?③额定电流的选择?④吸引线圈额定电压选择?⑤接触器触头数量，种类选择；（其中③④为主要指标）?第二章?????2-1自锁环节怎样组成？它起什么作用?并具有什么功能？?自锁是由命令它通电的主令电器的常开触点与本身的常开触点相并联组成（有两个元件并联在一起的），这种由接触器（继电器）本身的触点来使其线圈长期保持通电的环节叫“自锁”环节?“自锁”环节具有对命令的“记忆”功能，当启动命令下达后，能保持长期通电即长动，??而当停机命令或停电出现后失去自锁不会自行启动，又叫零压保护，防止电源电压恢复时，电动机突然启动运转，造成设备和人身事故?2-2什么是互锁环节，它起到什么作用？????互锁是指生产机械或自动生产线不同的运动部件之间互相制约，又称为联锁控制。

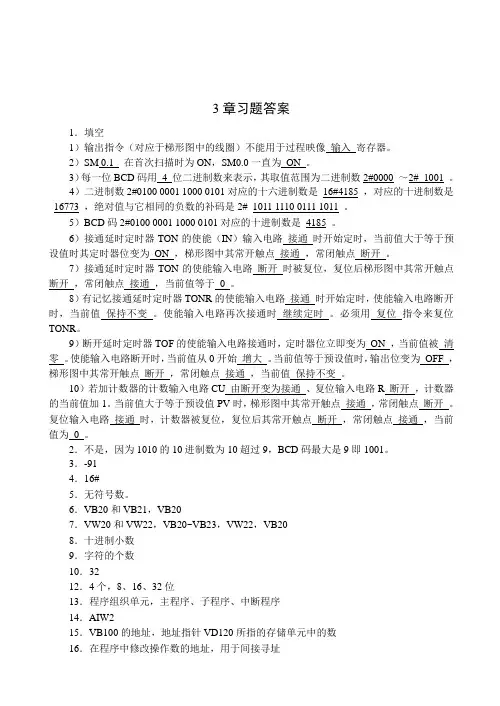

3章习题答案1．填空1）输出指令（对应于梯形图中的线圈）不能用于过程映像输入寄存器。

2）SM 0.1 在首次扫描时为ON，SM0.0一直为ON 。

3）每一位BCD码用_4_位二进制数来表示，其取值范围为二进制数2#0000_～2#_1001_。

4）二进制数2#0100 0001 1000 0101对应的十六进制数是_16#4185_，对应的十进制数是_16773_，绝对值与它相同的负数的补码是2#_1011 1110 0111 1011_。

5）BCD码2#0100 0001 1000 0101对应的十进制数是_4185_。

6）接通延时定时器TON的使能（IN）输入电路接通时开始定时，当前值大于等于预设值时其定时器位变为ON ，梯形图中其常开触点接通，常闭触点断开。

7）接通延时定时器TON的使能输入电路断开时被复位，复位后梯形图中其常开触点断开，常闭触点接通，当前值等于0 。

8）有记忆接通延时定时器TONR的使能输入电路接通时开始定时，使能输入电路断开时，当前值保持不变。

使能输入电路再次接通时继续定时。

必须用复位指令来复位TONR。

9）断开延时定时器TOF的使能输入电路接通时，定时器位立即变为ON ，当前值被清零。

使能输入电路断开时，当前值从0开始增大。

当前值等于预设值时，输出位变为OFF ，梯形图中其常开触点断开，常闭触点接通，当前值保持不变。

10）若加计数器的计数输入电路CU 由断开变为接通、复位输入电路R 断开，计数器的当前值加1。

当前值大于等于预设值PV时，梯形图中其常开触点接通，常闭触点断开。

复位输入电路接通时，计数器被复位，复位后其常开触点断开，常闭触点接通，当前值为0 。

2．不是，因为1010的10进制数为10超过9，BCD码最大是9即1001。

3．-914．16#5．无符号数。

6．VB20和VB21，VB207．VW20和VW22，VB20~VB23，VW22，VB208．十进制小数9．字符的个数10．3212．4个，8、16、32位13．程序组织单元，主程序、子程序、中断程序14．AIW215．VB100的地址，地址指针VD120所指的存储单元中的数16．在程序中修改操作数的地址，用于间接寻址题3-17~3-19的语句表程序I0.0Q0.0题3-20的答案题3-27的答案4章习题答案1．填空1）如果方框指令的EN输入端有能流且执行时无错误，则ENO输出端有能流输出。

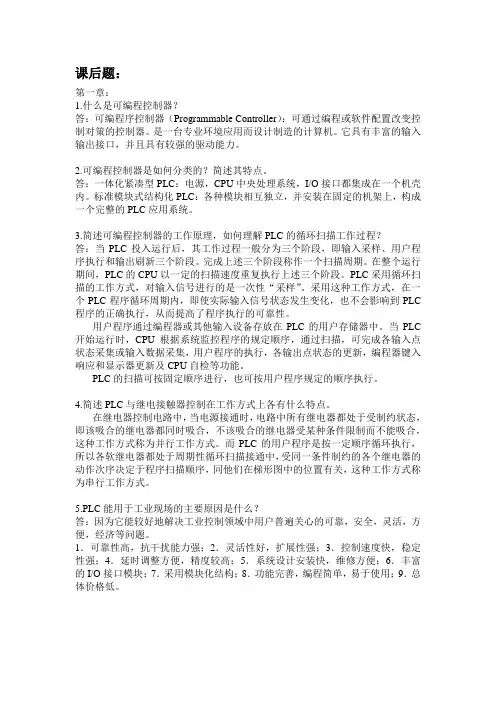

课后题：第一章：1.什么是可编程控制器？答：可编程序控制器（Programmable Controller）：可通过编程或软件配置改变控制对策的控制器。

是一台专业环境应用而设计制造的计算机。

它具有丰富的输入输出接口，并且具有较强的驱动能力。

2.可编程控制器是如何分类的？简述其特点。

答：一体化紧凑型PLC：电源，CPU中央处理系统，I/O接口都集成在一个机壳内。

标准模块式结构化PLC：各种模块相互独立，并安装在固定的机架上，构成一个完整的PLC应用系统。

3.简述可编程控制器的工作原理，如何理解PLC的循环扫描工作过程？答：当PLC投入运行后，其工作过程一般分为三个阶段，即输入采样、用户程序执行和输出刷新三个阶段。

完成上述三个阶段称作一个扫描周期。

在整个运行期间，PLC的CPU以一定的扫描速度重复执行上述三个阶段。

PLC采用循环扫描的工作方式，对输入信号进行的是一次性“采样”。

采用这种工作方式，在一个PLC程序循环周期内，即使实际输入信号状态发生变化，也不会影响到PLC 程序的正确执行，从而提高了程序执行的可靠性。

用户程序通过编程器或其他输入设备存放在PLC的用户存储器中。

当PLC 开始运行时，CPU根据系统监控程序的规定顺序，通过扫描，可完成各输入点状态采集或输入数据采集，用户程序的执行，各输出点状态的更新，编程器键入响应和显示器更新及CPU自检等功能。

PLC的扫描可按固定顺序进行，也可按用户程序规定的顺序执行。

4.简述PLC与继电接触器控制在工作方式上各有什么特点。

在继电器控制电路中，当电源接通时，电路中所有继电器都处于受制约状态，即该吸合的继电器都同时吸合，不该吸合的继电器受某种条件限制而不能吸合，这种工作方式称为并行工作方式。

而PLC的用户程序是按一定顺序循环执行，所以各软继电器都处于周期性循环扫描接通中，受同一条件制约的各个继电器的动作次序决定于程序扫描顺序，同他们在梯形图中的位置有关，这种工作方式称为串行工作方式。

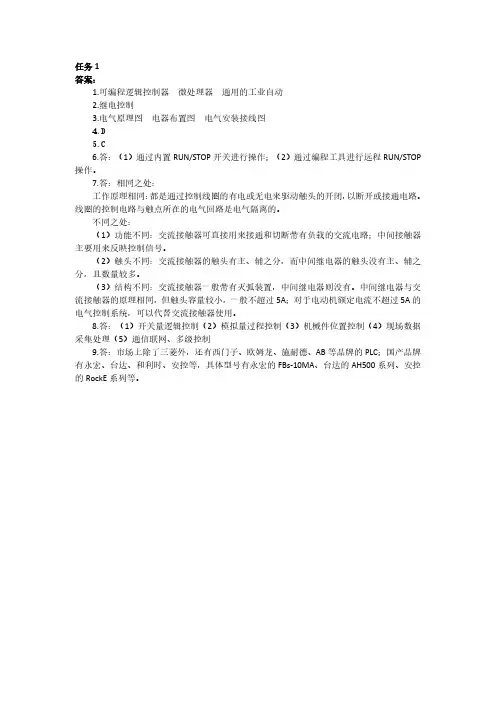

答案：1.可编程逻辑控制器微处理器通用的工业自动2.继电控制3.电气原理图电器布置图电气安装接线图4.D5.C6.答：（1）通过内置RUN/STOP开关进行操作；（2）通过编程工具进行远程RUN/STOP 操作。

7.答：相同之处：工作原理相同：都是通过控制线圈的有电或无电来驱动触头的开闭，以断开或接通电路。

线圈的控制电路与触点所在的电气回路是电气隔离的。

不同之处：（1）功能不同：交流接触器可直接用来接通和切断带有负载的交流电路；中间接触器主要用来反映控制信号。

（2）触头不同：交流接触器的触头有主、辅之分，而中间继电器的触头没有主、辅之分，且数量较多。

（3）结构不同：交流接触器一般带有灭弧装置，中间继电器则没有。

中间继电器与交流接触器的原理相同，但触头容量较小，一般不超过5A；对于电动机额定电流不超过5A的电气控制系统，可以代替交流接触器使用。

8.答：（1）开关量逻辑控制（2）模拟量过程控制（3）机械件位置控制（4）现场数据采集处理（5）通信联网、多级控制9.答：市场上除了三菱外，还有西门子、欧姆龙、施耐德、AB等品牌的PLC；国产品牌有永宏、台达、和利时、安控等，具体型号有永宏的FBs-10MA、台达的AH500系列、安控的RockE系列等。

答案：1.八十2.顺序功能图语言(流程图语言)功能块图语言助记符(指令表)语言结构文本语言3.循环扫描运行停止4.内部处理自诊检查通信服务5.中央处理器（CPU）输入/输出单元通信接口电源系统存储器用户存储器6.系统监控程序用户程序7.C8.A9.答：一个扫描周期内，PLC的工作可分为5个阶段：内部处理与自诊断、与外设进行通信、输入采样、程序执行和输出刷新。

（1）输入采样阶段PLC存储器中，设置了一片区域用来存放输入信号和输出信号的状态。

分别称为输入映像寄存器和输出映像寄存器。

在输入采样阶段，PLC以扫描方式依次地读入所有输入状态和数据，并将它们存入I/O映象区中的相应单元内（如果触点闭合，则输入映像区相应单元数据值为1，如果触点断开，则输入映像区相应单元数据值为0）。

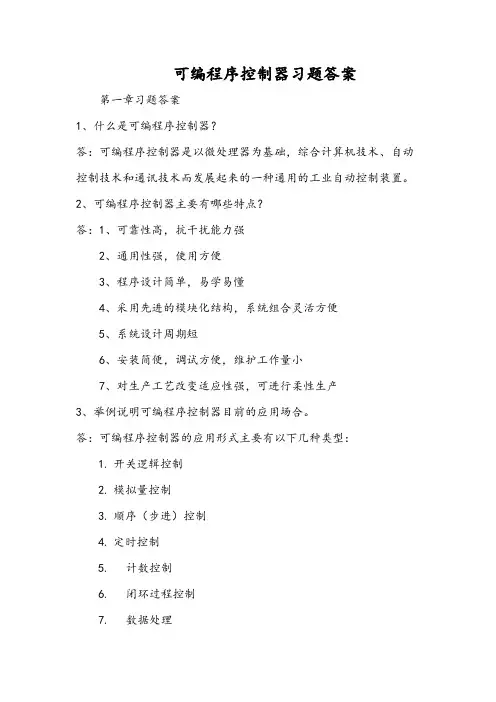

可编程序控制器习题答案第一章习题答案1、什么是可编程序控制器？答：可编程序控制器是以微处理器为基础，综合计算机技术、自动控制技术和通讯技术而发展起来的一种通用的工业自动控制装置。

2、可编程序控制器主要有哪些特点？答：1、可靠性高，抗干扰能力强2、通用性强，使用方便3、程序设计简单，易学易懂4、采用先进的模块化结构，系统组合灵活方便5、系统设计周期短6、安装简便，调试方便，维护工作量小7、对生产工艺改变适应性强，可进行柔性生产3、举例说明可编程序控制器目前的应用场合。

答：可编程序控制器的应用形式主要有以下几种类型：1.开关逻辑控制2.模拟量控制3.顺序（步进）控制4.定时控制5.计数控制6.闭环过程控制7.数据处理8.通信和联网针对以上的应用形式，目前可编程序控制器已广泛地应用在选煤、酿酒、化工、反应堆、锅炉以及位置和速度等控制中。

4、简述PLC的发展概况和发展趋势。

答：1、向高速、大存储容量方向发展2、向多品种方向发展a、在结构上由整体结构向小型模块化方向发展，使系统配置更加方便灵活。

b、开发更丰富的I/O模块c、PLC的规模向两端发展d、发展容错技术e、增强通信网络功能f、实现软、硬件标准化第二章习题答案1、可编程序控制器主要构成有哪几部分？各部分功能是什么？答：可编程序控制器主要有中央处理器（CPU）、存储器、输入/输出（I/O）接口、电源等组成。

中央处理器包括微处理器和控制接口电路，微处理器是PLC的运算和控制中心，能实现逻辑运算、数字运算、协调控制系统内部各部分功能的作用，控制接口电路是微处理器与主机内部其他单元进行联系的部件，主要有数据缓冲、单元选择、信号匹配、中断管理等功能。

存贮器主要用于存储系统程序和用户程序等功能。

输入/输出单元是可编程序控制器的CPU与现场输入、输出装置或其他外部设备之间的连接接口电路。

电源单元是PLC的电源供电部分，他的功能是把外部供应的电源变换成系统内部各单元所需的电源。

PLC课后练习题（含答案）一、填空题1．低压电器中具有短路保护、过载保护及失压欠压保护的电器是。

2．顺序控制功能图编程有：单序列编程、编程及编程等三种方式。

3．说明下列指令意义：A ，LDN ，OLD 。

4. 三相异步电动机最常用的降压起动方式有：减压起动、减压起动、自耦变压器减压起动等。

5．按钮开关是具有的一种控制开关。

6．低压电器中具有短路保护、过载保护及失压欠压保护的电器是。

7．接触器有主辅触点，其主触点接电路，辅助触点接电路。

8．三相笼型异步电动机常用的降压启动方式有、、和。

9．可编程控制器其主体由、、、电源部件及编程器等组件构成。

10、PLC的工作方式为，其工作过程分为、和三个阶段。

11、顺序控制功能图三要素：、以及。

12．机床电气控制线路一般由电源电路、、和辅助电路四大部分组成。

13．低压电器中具有短路保护、过载保护及失压欠压保护的电器是。

14．电动机的变速方法有：、及等方法。

15．可编程控制器其主体由、、电源部件及编程器等组件构成。

16．PLC的主要性能指标有以下几个方面：、、和、编程指令的种类和条数、内部器件的种类和数量等。

17．可编程控制器的扫描过程分为、、等三个阶段。

18. PLC的软件由系统程序和两大部分组成。

19.PLC常用的编程语言有：、指令表（STL）、顺序功能流程图。

二、判断题（）1.能耗制动结束后可以不切除直流电源以保持长时间的制动效果。

（）2.热继电器能代替熔断器使用。

（）3.三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的 1/3 倍，此方法只能用于定子绕组采用△ 接法的电动机（）4.中间继电器主要在电路中起信号传递与转换作用。

（）5. 复合按钮带有常开触头和常闭触头，手指按下按钮帽，先断开常闭触头，再闭合常开触头。

（）6.PLC的输出继电器的线圈只能由程序驱动。

（）7. PLC输入采样阶段的任务是:将所有输入设备的当前状态保存到（输入映像寄存器）中（）8. 熔断器主要作为电路的短路保护元件。

第一章PLC应用基础1-1 简述接触器、继电器各有什么特点？其主要区别是什么？接触器是利用电磁力的作用使主触点接通或断开电动机或其他负载主电路的控制电器。

接触器具有比工作电流大数倍的接通能力和分断能力，可以实现频繁的远距离操作。

接触器最主要的用途是控制电动机的启动、正反转、制动和调速等。

继电器是一种根据特定形式的输入信号的变化而动作的自动控制器。

它与接触器不同，主要用于反映控制信号，其触点通常接在控制电路中。

1-2 交流电磁线圈中通入直流电会发生什么现象？交流电磁线圈的特点是匝数少、电阻小，靠感抗限制线圈电流，通入直流电后因感抗为零，将会造成线圈电流过大而烧毁。

1-3 直流电磁线圈中通入交流电会发生什么现象？直流电磁线圈的特点是匝数多、电阻大，靠电阻限流，而铁心由整块工程纯铁制成，这样通入交流电后，将在铁心中产生较大的磁滞和涡流损耗，间接造成线圈过热而烧毁。

1-4带有交流电磁机构的接触器，线圈通电后衔铁被卡住，会发生什么现象？为什么？根据交流电磁机构的特性可知，交流电磁铁的线圈电流I与工作气隙δ成反比，如果线圈通电后衔铁被卡住，工作气隙δ一直很大，因此电磁线圈的电流I也一直很大，电磁线圈将被烧毁。

1-5 带有直流电磁机构的接触器是否允许频繁操作？为什么？带有直流电磁机构的接触器适于频繁操作，根据直流电磁机构吸力特性可知，直流电磁机构线圈的电流I与工作气隙δ无关，因此线圈电流I的大小不受衔铁状态的影响，所以带有直流电磁机构的接触器频繁操作时，不会造成线圈过热。

1-6 交流电磁铁的铁心端面上为什么要安装短路环？根据交流电磁机构的吸力特性可知，电磁吸力F随时间周期变化，且每周期有两次过零点，也就是说F有两次小于机械负载反力Fr ，衔铁有两次“拍合”铁心的现象，引起电磁噪声，因此在铁心端面的2/3处安装短路环，从而产生相差一个相位的两个磁通Φ1和Φ2，Φ1和Φ2分别产生两个分力F1和F2，其合力F= F1+F2总大于反力，这样就消除了电磁噪声。

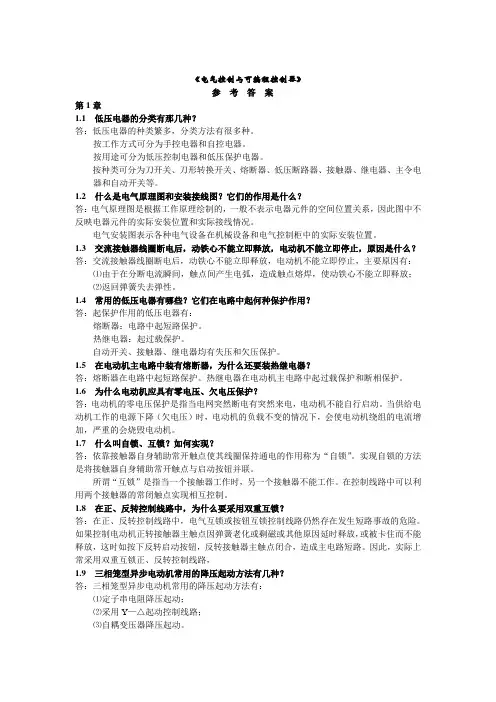

《电气控制与可编程控制器》参考答案第1章1.1 低压电器的分类有那几种？答：低压电器的种类繁多，分类方法有很多种。

按工作方式可分为手控电器和自控电器。

按用途可分为低压控制电器和低压保护电器。

按种类可分为刀开关、刀形转换开关、熔断器、低压断路器、接触器、继电器、主令电器和自动开关等。

1.2 什么是电气原理图和安装接线图？它们的作用是什么？答：电气原理图是根据工作原理绘制的，一般不表示电器元件的空间位置关系，因此图中不反映电器元件的实际安装位置和实际接线情况。

电气安装图表示各种电气设备在机械设备和电气控制柜中的实际安装位置。

1.3 交流接触器线圈断电后，动铁心不能立即释放，电动机不能立即停止，原因是什么？答：交流接触器线圈断电后，动铁心不能立即释放，电动机不能立即停止，主要原因有：⑴由于在分断电流瞬间，触点间产生电弧，造成触点熔焊，使动铁心不能立即释放；⑵返回弹簧失去弹性。

1.4 常用的低压电器有哪些？它们在电路中起何种保护作用？答：起保护作用的低压电器有：熔断器：电路中起短路保护。

热继电器：起过载保护。

自动开关、接触器、继电器均有失压和欠压保护。

1.5 在电动机主电路中装有熔断器，为什么还要装热继电器？答：熔断器在电路中起短路保护。

热继电器在电动机主电路中起过载保护和断相保护。

1.6 为什么电动机应具有零电压、欠电压保护？答：电动机的零电压保护是指当电网突然断电有突然来电，电动机不能自行启动。

当供给电动机工作的电源下降（欠电压）时，电动机的负载不变的情况下，会使电动机绕组的电流增加，严重的会烧毁电动机。

1.7 什么叫自锁、互锁？如何实现？答：依靠接触器自身辅助常开触点使其线圈保持通电的作用称为“自锁”。

实现自锁的方法是将接触器自身辅助常开触点与启动按钮并联。

所谓“互锁”是指当一个接触器工作时，另一个接触器不能工作。

在控制线路中可以利用两个接触器的常闭触点实现相互控制。

1.8 在正、反转控制线路中，为什么要采用双重互锁？答：在正、反转控制线路中，电气互锁或按钮互锁控制线路仍然存在发生短路事故的危险。

第一章参考答案1．什么是低压电器？低压电器是怎样分类的？答:（1）低压电器通常是指工作在交流50Hz（60Hz）、额定电压小于1200V和直流额定电压小于1500V的电路中,起通断、保护、控制或调节作用的电器。

（2）低压电器的分类方法很多,按照不同的分类方式有不同的类型，主要有按照用途分类、按照工作条件分类、按照操作方法分类和按照工作原理分类等分类方法。

2．什么是额定电流?什么是约定发热电流？两者有什么区别？答：（1) 额定工作电流：在规定的条件下，保证电器正常工作的电流。

（2）约定发热电流:在规定的条件下实验，电器在8小时工作制下，各部件的温升不超过极限数值时所承载的最大电流。

额定电流通常是持续工作的条件下，而约定发热电流是在8小时工作制下，后者大于前者。

3．我国的低压电器经历了哪几代？答:我国的低压电器产品大致可分为如下四代。

第一代产品：20世纪60年代至70年代初；第二代产品：20世纪70年代末至80年代；第三代产品：20世纪90年代；第四代产品：20世纪90年代末至今。

4．低压电器的发展趋势是什么？答:（1)智能化（2）电子化(3）产品的模块化和组合化（4）产品的质量和可靠性明显提高5．防止触电有哪些措施？答:（1) 防止接触带电部件常见的安全措施有绝缘、屏护和安全间距.(2）防止电气设备漏电伤人(3) 采用安全电压（4) 使用漏电保护装置(5）合理使用防护用具(6）加强安全用电管理6．接地有哪些种类？保护接地有哪些形式?答：按照接地的目的可将接地分为如下几类：①工作接地。

②保护接地，也称安全接地。

③过电压保护接地。

④防静电接地.7．保护接地要注意哪些问题?工作接地要注意哪些问题？答：保护接地要注意的问题：①电气设备都应有专门的保护导线接线端子（保护接线端子),并用‘’符号标记，也可用黄绿色标记。

不允许用螺丝在外壳、底盘等代替保护接地端子.②保护接地线用粗而短的黄绿线连接到保护接地端子排上，接地排要接入大地，接地电阻要小于4。

模块一基本电气控制电路任务一思考与练习1.填空题（1）低压电器是指工作于交流1200伏以下或直流1500伏以下电路中的电器。

（2）接触器是一种低压自动切换的电磁式电器，具有控制和保护作用。

用于频繁地接通或断开交直流主回路和大容量控制电路。

（3）接触器的结构主要由电磁机构、触头系统和灭弧装置等组成。

（4）接触器的触点分主触点与辅助触点，其中前者用于通断较大电流的主电路，后者用于通断小电流的控制电路。

（5）线圈未通电时触点处于断开状态的触点称为动合触点，而处于闭合状态的触点称为动断触点。

（6）热继电器是利用电流热效应来切断电路的一种保护电器，它用作电动机的过载保护，不宜作为短路保护。

热继电器热元件的整定电流一般情况下取1.1~1.15倍电动机额定电流。

（7）熔断器用于各种电气电路中作短路保护。

（8）按钮帽做成不同颜色用以区别各按钮作用，一般用红色表示停止按钮，绿色表示启动按钮。

（9）接触器选用时，其主触点的额定工作电压应等于或大于负载电路的电压，主触点的额定工作电流应等于或大于负载电路的电流。

2.选择题（1）图示1-17电路中，（ b ）图能实现点动和自锁工作。

图1-17 题（1）图（2）图示1-18电路中，（b）图按正常操作时出现点动工作。

（a）（b）（c）图1-18 题（2）图3.熔断器与热继电器用于保护交流三相异步电动机时，能不能互相取代？为什么？答案：不能，熔断器用于短路保护而热继电器用于过载保护，熔断器保护时，断开电路的速度较快，而热继电器保护电路时需要一段时间的延迟。

短路保护需要快速性，因此不能互换。

4.电路中QS、FU、KM、FR和SB分别是什么电器元件的文字符号？答案：QS:刀开关FU:熔断器KM:接触器FR:热继电器SB:按钮5.交流接触器的主触点、辅助触点和线圈各接在什么电路中，应如何连接？答案：主触点接在主电路中，辅助触点接在控制电路中，线圈接在控制电路中。

串联6.电动机的起动电流很大，起动时热继电器应不应该动作？为什么答案：不应该，热继电器动作是在工作电流长时间超过额定值的时候才动作，而电动机启动瞬间产生较大电流时，热继电器不应该动作。

可编程序掌握器习题答案第一章习题答案1.什么是可编程序掌握器？答：可编程序掌握器是以微处理器为基本,分解盘算机技巧.主动掌握技巧和通信技巧而成长起来的一种通用的工业主动掌握装配.2.可编程序掌握器重要有哪些特色？答：1.靠得住性高,抗干扰才能强2.通用性强,运用便利3.程序设计简略,易学易懂4.采取先辈的模块化构造,体系组合灵巧便利5.体系设计周期短6.装配轻便,调试便利,保护工作量小7.对临盆工艺转变顺应性强,可进行柔性临盆3.举例解释可编程序掌握器今朝的运用处合.答：可编程序掌握器的运用情势重要有以下几种类型：1.开关逻辑掌握2.模仿量掌握3.次序（步进）掌握4.准时掌握5.计数掌握6.闭环进程掌握7.数据处理8.通信和联网针对以上的运用情势,今朝可编程序掌握器已普遍地运用在选煤.酿酒.化工.反响堆.汽锅以及地位和速度等掌握中.4.简述PLC的成长概况和成长趋向.答：1.向高速.大存储容量偏向成长2、向多品种偏向成长a、在构造上由整体构造向小型模块化偏向成长,使体系设置装备摆设加倍便利灵巧.b、开辟更丰硕的I/O模块c、PLC的范围向两头成长d、成长容错技巧e、加强通信收集功效f、实现软.硬件尺度化第二章习题答案1、可编程序掌握器重要构成有哪几部分？各部分功效是什么？答：可编程序掌握器重要有中心处理器（CPU）.存储器.输入/输出（I/O）接口.电源等构成.中心处理器包含微处理器和掌握接口电路,微处理器是PLC的运算和掌握中间,能实现逻辑运算.数字运算.调和掌握体系内部各部分功效的感化,掌握接口电路是微处理器与主机内部其他单元进行接洽的部件,重要稀有据缓冲.单元选择.旌旗灯号匹配.中止治理等功效.存贮器重要用于存储体系程序和用户程序等功效.输入/输出单元是可编程序掌握器的CPU与现场输入.输出装配或其他外部装备之间的衔接接口电路.电源单元是PLC的电源供电部分,他的功效是把外部供给的电源变换成体系内部各单元所需的电源.2、可编程序掌握器与继电接触器掌握比拟有何优缺陷？答：可编程序掌握器掌握比继电器掌握具有更多的长处：可编程序掌握器的掌握速度比较快,并且所须要的硬件成本也比较低,比较继电器来说最重要的是靠得住性比较高.3、可编程序掌握器与小我盘算机工作方法有何不合？答：可编程序掌握器是工业掌握盘算机的一种,它的工作道理与盘算机十分类似,而重要差别是可编程掌握器采取的是轮回扫描的工作方法,并且伴随输入.输出延迟的现象.小我盘算机的工作道理是各类各样的信息,经由过程输入装备,进入盘算机的存储器,然后送到运算器,运算完毕把成果送到存储器存储,最后经由过程输出装备显示出来,全部进程由掌握器进行掌握.4、可编程序掌握器的输入/输出处理规矩是什么？答：（1）输入映像存放器的内容,由上一个扫描周期输入端子的状况决议（2）输出映像存放器的状况,由程序履行时代输出指令的履行成果决议（3）输出锁存器的状况,由上一次输出刷新时代输出映像存放器的状况决议（4）输出端子板上各输出端的状况,由输出锁存器来决议（5）履行程序时所用的输入.输出状况值,取决于输入.输出映像存放器的状况.5、试述可编程序掌握器的工作道理？答：起首树立I/O映像区,将收集到的输入旌旗灯号状况存放在输入映像区对应的位上,然后PLC履行轮回扫描的工作方法,当所有指令履行完毕后,CPU将输出映像区的内容存到输出锁存器,然后传到输出端子,最后驱动输出负载.6、可编程序掌握器的滞后现象是如何产生的？答：因为可编程序掌握器采取的是轮回扫描的工作方法,对信息进行串行处理,把处理好的成果存储在输出映像存放器内,待所有程序履行完后输出履行成果,这就造成滞后现象的产生,同时编程中语句指令的安插也会影响响应时光.7、梯形图编程说话为什么是可编程序掌握器的重要编程说话？答：因为可编程掌握器是在传统的继电器掌握成长起来的,而梯形图是与电气掌握电路图相呼应的图形说话,它沿用了继电器.触点.串并联等术语和类似的图形符号,并简化了符号,梯形图是融逻辑操纵.掌握于一体,面向对象的.适用的.图形化的编程说话,梯形图旌旗灯号流向清晰.简略.易懂,很合适电气工程人员运用,所以说梯形图编程说话是可编程序掌握器的重要编程说话.第三章习题答案1、梯形图的起源是什么？答：梯形图是在继电器.触点.串并联等符号和术语基本上成长而成的一种编程说话,梯形图具有传统继电器的特色,简略直不雅.易懂的特色很合适电气工程人员运用.2、画出下面指令语句表对应的梯形图（1）序号指令数据0 LD X01 ANI X12 LD X43 AND Y04ORB5LDI X26AND X37LD M08ANI X59OR M110ORB11ANB12LD X613ANI X714ORB15OUT Y016END答案：（2）序号指令数据0LD X01ANI T02LD X13AND X44ORI Y25AND X56ORB7LDI X68OR C19ANB10OR Y111OUT Y012AND X713OUT Y214AND X815OUT T2K600 17END答：3、根据下面梯形图写出响应的指令语句表（a）答：序号指令数据0 LD X11 OR Y22 ANI T4513 OUT Y24 ANI X15 OUT T451K19（b）答：序号指令数据0 LD X5031 ANI M1042 OUT M1033 LD X5034 OUT M1045 LD M1036 ANI Y5317 LDI M1038 AND Y5319 ORB10 OUT Y531（c）答：序号指令数据0 LD X11 OR Y02 ANI X23 OR X34 LDI T05 AND M06 LD Y17 ORI X48 ANI M19 AND X510ANB11OR M212OUT YO13OUT Y14、按下按钮X0后,YO接通并保持,15s后Y0主动断开,试设计其梯形图程序.答：5、按下按钮X1后,YO接通并保持,5s后Y1接通,按下按钮X0后,Y0.Y1同时断开,试设计其梯形图程序.答：6、光电开关检测传送带上经由过程的产品数目,有产品经由过程时旌旗灯号灯亮并计数;假如10s内没有产品经由过程则发出报警旌旗灯号,报警旌旗灯号只妙手动解除,试设计其梯形图程序.答： X0 产品经由过程传送带的旌旗灯号X1 手动开关Y0 旌旗灯号指导灯Y1 报警旌旗灯号7、设计三层电梯掌握程序,要写出梯形图及指令表.划定I/O编号（PB为层呼叫按钮;LS为层限位开关;F为层指导灯）：输入：PB3 X0;PB2 X1;PB1 X2;LS3 X3;LS2 X4;LS1 X5输出：上升 Y01;降低 Y00;1F Y10;2F Y09;3F Y08动作请求：a)电梯停在1层或2层时,按3F,则电梯上升至LS3停.b)电梯停在3层或2层时,按1F,则电梯降低至LS1停.c)电梯停在1层时,按2F,则电梯上升至LS2停.d)电梯停在3层时,按2F,则电梯降低至LS2停.e)电梯停在1层时,而2F.3F均有人呼叫时,则电梯上升LS2时暂停2秒后中断上升至LS3停.f)电梯停在3层时,而1F.2F均有呼叫时,则电梯降低至LS2时暂停2秒后中断降低至LS1停.g)当电梯在上升途中,任何反偏向（降低）按钮均无效.h)当电梯在降低途中,任何反偏向（上升）按钮均无效.答：I/O端子分派如下：输入：PB3 X0PB2 X1PB1 X2LS3 X3LS2 X4LS1 X5输出：上升 Y01降低 Y001F Y102F Y093F Y08三层楼电梯掌握梯形图如下所示：第四章习题答案1.用PLC对主动售货机进行掌握,根据工作请求,写出梯形图及指令表：工作请求：（1）此售货机可投入1元.2元.或10元硬币.（2）当投入的硬币总值超出12元时,汽水按钮指导灯亮;又当投入的硬币总值超出15元时,汽水及咖啡按钮指导灯都亮.（3）当汽水按钮灯亮时,按汽水按钮,则汽水排出7秒后主动停滞,这段时光内,汽水指导灯明灭.（4）当咖啡按钮灯亮时,按咖啡按钮,则咖啡排出7秒后主动停滞,这段时光内,咖啡指导灯明灭.（5）若投入硬币总值超出按钮所需的钱数（汽水12元,咖啡15元）时,找钱指导灯亮,暗示找钱动作,并退出过剩的钱.I/O编号：输入输出1元辨认口：X0 咖啡出口：Y105元辨认口：X1 汽水出口：Y1110元辨认口：X2 咖啡按钮指导灯：Y12咖啡按钮：X3 汽水按钮指导灯：Y13 汽水按钮：X4 找钱指导灯：Y14记数手动复位：X5答：输入旌旗灯号：X0.X1.X2.X3.X4.X5输出旌旗灯号：Y10.Y11.Y12.Y13.Y14其逻辑梯形图程序为：2.运用PLC做一电机转速检测显示及掌握装配,写出梯形图及指令表.电机上装有一个转速检测装配（每转输出10个脉冲）,电机转速由PWM输出掌握.设计一个程序：（1）检测电机转速,并在7段数码显示器上显示;（2）当检测值与给定值不合时转变PWM输出,使实际转速与给定值相等;（3）加上16键输入电路,用于输入给定值.第五章习题答案5-1 简述PLC体系设计的基起源基本则.答：在PLC体系设计时应留意以下基起源基本则：（1）最大限度地知足被控对象的掌握请求（2）在知足掌握请求的前提下,力图使掌握体系简略经济,运用和保护便利（3）包管体系的安然.靠得住（4）斟酌今后技巧改革和工艺需求,在设计体系时应斟酌冗余.5-2 简述PLC体系设计的重要内容.答：（1）订定掌握体系设计的技巧前提（2）选择用户输入装备.输出装备以及由输出装备驱动的掌握对象（3）P LC的选型（4）分派I/O点（5）设计掌握程序（6）设计操纵站.电器柜.及非尺度电器元部件（7）编制掌握体系的技巧文件,包含解释书.电器图.电器元件明细表等.5-3 设计一个报时器,其功效如下：（1）具有整点报时功效.按上.下昼区分,1点和13点接通音响1次,中断时光为1s;2点和14点接通音响2次,每次中断时光为1s,距离时光为1s;3点和15点接通音响3次,每次中断时光为1s,距离时光为1s;以此类推.（2）具有随机报时功效,可根据外部设定在某时某分报时,报不时接通一个音乐电路5s,若不进行复位,可中断报时3次,每次距离时光为3s.（4）经由过程报时方法选择开关选择上述两种报时功效.答：5-4 设计一个三台电念头次序主动启动,距离时光为10s,逆序主动泊车,距离时光为5s的掌握电路.答：输入旌旗灯号XO 启动按钮SB1X1 停滞按钮SB2输出旌旗灯号YO 接触器KM1Y1 接触器KM2Y2 接触器KM3其掌握梯形图如下所示：5-5 设计一个智力比赛抢答掌握装配,当出题人说出问题且按下开端按钮SB1后,在10s之内,4个参赛者只有最早按下抢答按钮的人抢答有用,抢答桌上的灯亮3s,赛场上的音响装配响2s,且使SB1复位（断开保持回路）,使准时器复位.10s后抢答无效,SB1及准时器复位.5-6 设计一个报警电路.输入点X0为ON时,报警灯Y0闪耀,闪耀频率为亮.灭各0.5s,报警蜂鸣器Y1有音响输出.报警响应X1为ON时,报警灯由闪耀变成常亮且停滞音响.按下报警解除按钮X2,报警灯熄灭.为测试报警灯和报警蜂鸣器的利害,可用测试按钮X3随时测试.答：输入旌旗灯号：X0.X1.X2.X3输出旌旗灯号：Y0.Y1梯形图掌握程序如下：5-7 有四组节日彩灯,每组由红.绿.黄三盏次序排放,请实现下列掌握请求：1.每0.5s移动一个灯位;2.每次亮1s;3.可用一个开关选择点亮方法：（1）每次点亮一盏彩灯;（2）每次点亮一组彩灯.答：5-8 某装料小车可以从随意率性地位启动左行,到达左端压下行程开关SQ1,小车开端装料,15s后装料停滞主动开端右行,到达右端压下行程开关SQ2,小车开端卸料,10s后小车卸料完毕,主动左行去装料,如斯主动来去轮回,直到按下停滞按钮,小车停滞运行.试设计该小车的主动掌握程序.答：输入点：X0 泊车按钮X1 启动按钮X2 A地限位开关X3 B地限位开关输出点：Y0 电念头正转Y1 电念头反转Y2 卸料门掌握电磁铁程序梯形图可参考第144页图6-7某装料小车往返运行掌握梯形图.第六章习题答案思虑与演习1、简述PLC程序设计的基起源基本则及其步调.答：PLC程序设计的基起源基本则有：（1）最大限度地知足被控对象的掌握请求（2）在知足掌握请求的前提下,力图使掌握体系简略经济,运用和保护便利（3）包管体系的安然.靠得住（4）斟酌今后技巧改革和工艺需求,在设计体系时应斟酌冗余. PLC程序设计的步调为：3、剖析懂得被控对象的工艺前提和掌握请求,明白掌握义务4、选择PLC的类型5、分派I/O点数6、设计掌握体系梯形图7、将梯形图转换成指令语句8、输入调试程序9、固化程序2、简述PLC实现次序掌握有哪些办法?答：PLC实现次序掌握有两种办法：办法一：可以用准时器去实现次序掌握,使被控对象按照设定的时光进行次序掌握.办法二：根据次序功效图将掌握程序进行逻辑分段,进而实现次序掌握.3．试分离设计如演习图6-1所示的梯形图程序.(a) (b)演习图6-1题6-3（a）参考梯形图如下：题6-3（b）参考梯形图如下：4．如演习图6-2所示.按下按钮Xl后,Y0接通并保持,5 s后Y1接通,按下按钮X0后,Y1断开,3 s后Y0断开,试设计其梯形图程序.5．如演习图6-3所示.按下按钮X0后Y0为ON并自保持,到准时5s后,用C0对输入的脉冲进行计数,计满4个脉冲后,Y0变成OFF,同时CO复位,在PLC开端履行程序后,CO也被复位,试设计其梯形图程序.演习图6-2 演习图6-36-4题图6-2时序图对应的梯形图如下： 6-5题图6-3时序图对应的梯形图如下：6．写出如演习图6-4所示梯形图的指令表程序.演习图6-4题6-6指令程序为：地址指令数据1 STL S212 STL S223 AND X54 SET S235 STL S236 OUT Y27 LD X68 OUT Y09 RET7．按下按钮X0后,Y0,Y1,Y2的变更如演习图6-5所示.试设计其梯形图程序.8．如演习图6-6所示.试设计其梯形图程序.演习图6-5 演习图6-6题6-7参考梯形图为: 题6-8参考梯形图如下：9.熟习的工业掌握进程,设计出用PLC掌握的自控体系,有前提者应试验模仿出掌握成果.第七章习题答案7-1什么是区域网?它有几种情势?答：局域网是一种小范围地域内的微机组网,一般由微型盘算机.外部装备.收集接口卡和通信线路等硬件衔接而成,并配有响应的收集掌握软件.局域网的重要情势有星型.环型和总线型三种.7-2什么是单工.半双工.全双工? 简述串行数据通信.并行数据通信,它们有什么特色?答：单工通信就是指信息的传送始终保持统一个偏向,而不克不及进行反向传送;半双工通信就是指信息流可以在两个偏向上传送,但统一时刻只限于一个偏向传送;全双工通信能在两个偏向上同时发送和吸收.串行通信仅需一根到两根传送线,在长距离传送时,通信线路简略成本低,但与并行通信比拟传送速度较慢,故经常运用于长距离传送而速度请求不高的场合.并行通信传送速度快,但因为一个并行数据有若干位二进制数,就须要若干根传输线,经常运用于近距离的通信,在远距离传送的情形下,导致通信线路庞杂,成本高.7-3 TCP／IP是什么通信协定?答：TCP/IP是Transmission Control Protocol/Internet Protocol的简写,中文译名为传输掌握协定/互联收集协定,是Internet最根本的协定,由底层的IP协定和TCP协定构成的.7-4试述CC-Link网的特色,以及构建CC-Link网的一般办法.答：CC-Link网具有壮大的收集监视和数据链接功效.当主站的CPU或电源故障,体系可以切换到备用主站中断进行数据链接.当某一个站的模块因停电而掉效,也不会影响其它站的正常通信.构建CC-Link网的一般办法为：（1）设置装备摆设CC-Link网的装备,选择主站／当地站的CPU和模块;选择长途I／O站模块;选择长途装备站模块.（2）设置主站／当地站的站号和传送速度;设置长途I／O站.长途装备站的站号和传送速度.站号的设置是中断的.例如设置主站的站号为0,下一个长途I／0站(占用4个站)的站号设为l,下一个长途装备站(占用两个站)的站号应设为5,依此类推.统一收集的传送速度应设为一样.（3）设置主站／当地站的收集参数和主动刷新参数.7-5试述图7-24程序的履行进程.答：图7-24程序的履行进程表述长途I/O站的输入状况.经由过程链接扫描主动存入主站的“长途输入RX”缓冲存储器,再将缓冲存放器的内容主动刷新到PLC内CPU的输入继电器中.长途I/O每站有16个输入点,“长途输入RX”为每站留32点.7-6试解释主站与当地站的数据通信的意义.答：主站和当地站数据通信说清晰明了主站和当地站数据通信的链接方法.通信关系等.对工业掌握范畴实现远距离掌握具有信息交流灵巧.靠得住性高级长处.对实现工业及时掌握具有重要的实际意义.。
