LED点阵广告牌的设计(史诗级完整版)

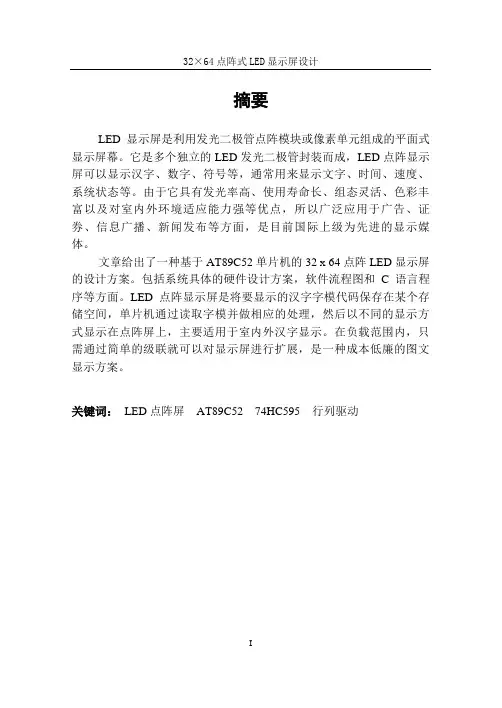

摘要LED显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。

它是多个独立的LED发光二极管封装而成，LED点阵显示屏可以显示汉字、数字、符号等，通常用来显示文字、时间、速度、系统状态等。

由于它具有发光率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点，所以广泛应用于广告、证券、信息广播、新闻发布等方面，是目前国际上级为先进的显示媒体。

文章给出了一种基于AT89C52单片机的32 x 64点阵LED显示屏的设计方案。

包括系统具体的硬件设计方案，软件流程图和C语言程序等方面。

LED点阵显示屏是将要显示的汉字字模代码保存在某个存储空间，单片机通过读取字模并做相应的处理，然后以不同的显示方式显示在点阵屏上，主要适用于室内外汉字显示。

在负载范围内，只需通过简单的级联就可以对显示屏进行扩展，是一种成本低廉的图文显示方案。

关键词：LED点阵屏AT89C52 74HC595 行列驱动AbstractThe LED display monitor is uses the light emitter diode lattice module or the picture element unit composition plane formula screen. It is made of a number of independent LED light-emitting diode package. LED dot matrix can display Chinese characters, numbers, symbols. It usually used to display text, time, speed, system status and so on. Because it has the luminosity factor high, the service life long, the configuration nimble, the color rich as well as to the room inside and outside environment adaptiveness strong and so on the merits, therefore widely applies in aspects and so on advertisement, negotiable securities, information broadcast, news issue, is the present international higher authority for the advanced demonstration media.This paper gives an dot matrix 32 x 64 LED display design based on AT89C52 microcontroller.This system include specific hardware design,software flow chart.a code language procedures and so on. LED dot matrix display is to show the character font code stored in a storage space,MCU read the font codes and make the appropriate treatment,then show the font codes in different ways on the dot matrix display screen.It is mainly used suitable for indoor and outdoor display.In the load range,this system can be expanded the number of dot-matrix LED dot-matrix LED.So this is a low-cost graphics display options.Keywords:LED lattice screen, AT89C52, 74HC595, Line and column driver目录摘要 (I)Abstract (II)目录 (III)前言 (1)1 绪论 (2)1.1 LED显示屏的研究背景及经历过程 (2)1.1.1 LED显示屏的优势 (2)1.1.2 LED显示屏的发展经历 (3)1.2 显示屏发展趋势 (4)1.3 论文主要研究内容 (5)1.4 论文的主要工作 (5)2 LED和LED显示屏 (6)2.1 LED (6)2.1.1 LED简介 (6)2.1.2 LED优点 (7)2.1.3 LED分类 (8)2.2 LED显示屏 (8)2.2.1 LED显示屏简介 (8)2.2.2 LED显示屏分类 (9)3 系统基本组成及元器件 (10)3.1 系统基本组成 (10)3.2 系统的主要元器件介绍 (11)3.2.1 AT89C52单片机简介 (11)3.2.2 74HC595简介 (14)3.2.3 74HC138简介 (16)3.2.4 74HC04简介 (18)4 8×8点阵模块及驱动电路 (19)4.1 8×8点阵屏的内部结构及扫描原理 (19)4.2 驱动电路 (22)4.2.1 行驱动电路 (22)4.2.2 列驱动电路 (22)5 系统软件设计 (24)5.1 字模提取 (24)6系统仿真 (26)总结 (27)致谢 (28)参考文献 (29)附件 (30)前言LED 显示屏是八十年代后期在全球迅速发展起来的新型信息显示媒体，是集微电子技术、光电子技术、计算机技术、信息处理技术于一体的大型显示系统。

led点阵毕业设计LED点阵是一种常见的显示设备，它由许多小型的发光二极管组成，可以用来显示文字、图像和动画。

在现代科技的推动下，LED点阵的应用越来越广泛，尤其在毕业设计中，它成为了许多学生选择的研究方向。

一、LED点阵的原理和结构LED点阵的原理非常简单，它由许多发光二极管按照一定的排列方式组成。

每个发光二极管都有一个正极和一个负极，当正极接通电流时，发光二极管就会发光。

通过控制每个发光二极管的电流，可以实现不同的显示效果。

LED点阵的结构也很简单，一般由多行多列的发光二极管组成。

每行的发光二极管连接在一起，每列的发光二极管也连接在一起。

通过控制每行和每列的电流，可以选择性地点亮或熄灭每个发光二极管，从而实现显示效果。

二、LED点阵在毕业设计中的应用LED点阵在毕业设计中有许多应用，下面我们来介绍一些常见的应用案例。

1. 数字钟LED点阵可以用来制作数字钟，通过控制每个发光二极管的点亮和熄灭，可以显示出当前的时间。

这对于毕业设计来说，既有一定的技术难度，又能够实际应用于生活中，非常具有实用性。

2. 温度显示LED点阵还可以用来制作温度显示器，通过传感器获取当前的温度数值，并将其转化为LED点阵的显示。

这种设计不仅可以展示温度信息，还可以通过不同的颜色和图案来表示不同的温度区间，提高用户体验。

3. 文字信息显示LED点阵最常见的应用就是显示文字信息，比如在公共场所的广告牌、电子显示屏等。

在毕业设计中，可以通过编程控制LED点阵显示不同的文字信息，实现信息的传递和交流。

三、LED点阵毕业设计的挑战和解决方案LED点阵毕业设计虽然有许多应用案例，但也面临着一些挑战。

下面我们来讨论一些常见的挑战和解决方案。

1. 硬件设计LED点阵的硬件设计是一个关键的环节，需要考虑电路的稳定性、功耗和散热等问题。

在毕业设计中，可以通过合理的电路设计和选用高质量的元器件来解决这些问题。

2. 软件编程LED点阵的软件编程也是一个重要的挑战，需要熟悉编程语言和掌握相关的算法。

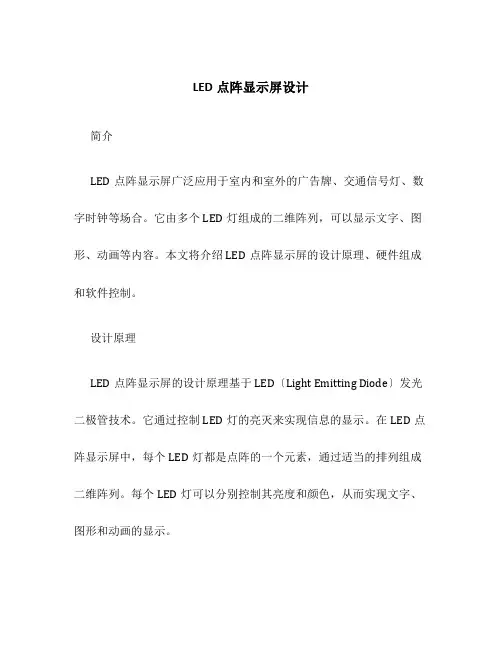

LED点阵显示屏设计简介LED点阵显示屏广泛应用于室内和室外的广告牌、交通信号灯、数字时钟等场合。

它由多个LED灯组成的二维阵列，可以显示文字、图形、动画等内容。

本文将介绍LED点阵显示屏的设计原理、硬件组成和软件控制。

设计原理LED点阵显示屏的设计原理基于LED〔Light Emitting Diode〕发光二极管技术。

它通过控制LED灯的亮灭来实现信息的显示。

在LED点阵显示屏中，每个LED灯都是点阵的一个元素，通过适当的排列组成二维阵列。

每个LED灯可以分别控制其亮度和颜色，从而实现文字、图形和动画的显示。

硬件组成LED点阵显示屏的硬件组成主要包括LED灯、控制电路、电源和外壳。

LED灯LED点阵显示屏所使用的LED灯可以是单色LED或多色LED。

单色LED通常只能发出单一颜色的光，多色LED那么可以发出多种颜色的光。

在设计LED点阵显示屏时需要根据实际需求选择适合的LED灯。

控制电路控制电路是LED点阵显示屏的核心局部，它负责接收来自软件的控制信号，并通过对LED灯的控制来实现信息的显示。

常见的控制电路包括驱动芯片和控制模块。

驱动芯片负责将控制信号转化为对LED灯的驱动信号，控制模块那么负责提供控制信号。

电源LED点阵显示屏需要稳定的电源来正常工作。

电源可以使用交流电源或直流电源，需要根据实际情况选择适宜的电源类型。

同时，还需要考虑电源的容量和可靠性，以确保LED点阵显示屏能够正常工作。

外壳LED点阵显示屏通常需要在室内或室外使用，因此需要选择适宜的外壳来保护LED灯和控制电路不受环境影响。

外壳应具有防水、防尘、耐高温、抗冲击等特性，以确保LED点阵显示屏的正常工作。

软件控制LED点阵显示屏的软件控制主要包括显示内容的编辑和控制信号的发送两局部。

显示内容的编辑显示内容的编辑通常通过计算机或专用软件完成。

用户可以通过编写文本、图形和动画等内容来定义显示的内容，并将其转化为控制信号发送给LED点阵显示屏。

西安邮电大学开发性实验结题报告学院：电子工程学院班级：光信1201 姓名：袁云飞学号：******** 班级：光信1201 姓名：赵晓伟学号：******** 班级：光信1201 姓名：陶鹏江学号：********237团队2014年3月30日16 32点阵LED电子显示屏摘要：本设计是一16×32点阵LED电子显示屏的设计。

整机以美国ATMEL 公司生产的40脚单片机AT89C52为核心，介绍了以它为控制系统的LED点阵电子显示屏的动态设计和开发过程。

通过该芯片控制两个行驱动器74HC573和四个列驱动器74HC573来驱动显示屏显示。

该电子显示屏可以显示各种文字或单色图像，全屏采用8块8×8点阵LED显示模块来组成16×32点阵显示模式。

文中详细介绍了LED点阵显示的硬件设计思路、硬件电路各个部分的功能及原理、相应软件的程序设计，以及使用说明等。

单片机控制系统程序采用单片机C语言进行编辑，通过编程控制各显示点对应LED阳极和阴极端的电平，就可以有效的控制各显示点的亮灭。

LED显示以其组构方式灵活、显示稳定、功耗低、寿命长、技术成熟、成本低廉等特点得到广泛的应用。

关键词：AT89C51单片机；LED；点阵显示；动态显示；C语言。

一绪论LED显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。

它具有发光效率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点。

并广泛的应用于公交汽车，码头，商店，学校和银行等公共场合的信息发布和广告宣传。

LED显示屏经历了从单色，双色图文显示屏到现在的全彩色视频显示屏的发展过程，自20世纪八十年代开始，LED显示屏的应用领域已经遍布交通、电信、教育、证券、广告宣传等各方面。

1 LED点阵显示屏概述LED点阵显示屏的构成型式有多种，其中典型的有两种。

一种把所需展示的广告信息烧写固化到EPROM芯片内，能进行固定内容的多幅汉字显示，称为单显示型；另一种在机内设置了字库、程序库，具有程序编制能力，能进行内容可变的多幅汉字显示，称可编程序型。

LED点阵显示屏设计原理及制作汉字显示屏到处可见，被广泛应用于与汽车报站器，广告屏等。

本文中的16*16LED显示屏是采用4块8*8LED合并而成的。

下图是4个8*8LED组成的显示屏。

（图1）这里我把点阵LED显示屏制作的电路原理分成两个部分来介绍即显示屏电路和显示屏驱动电路。

一、显示屏电路本人用的是共阴极的8*8点阵屏，在市场上是比较容易买到，下图是8*8点阵屏的实物图。

（图2）点阵屏有两个类型，一类为共阴极（左），另一类则为共阳极（右），下图给出了两种类型的内部电路原理及相应的管脚图。

（图3）LED阵列的显示方式是按显示编码的顺序，一行一行地显示。

每一行的显示时间大约为4ms,由于人类的视觉暂留现象，将感觉到8行LED是在同时显示的。

若显示的时间太短，则亮度不够，若显示的时间太长，将会感觉到闪烁。

本文采用低电平逐行扫描，高电平输出显示信号。

即轮流给行信号输出低电平，在任意时刻只有一行发光二极管是处于可以被点亮的状态，其它行都处于熄灭状态。

为了方便调试本文把4块8*8组成的16*16的点阵屏的行信号扫描输出管脚和列信号显示输出管脚分别引到显示屏的两边。

Prot EL原理图如下：(图4)如图4 所示的原理图中的Si(i=1，2，3,...,16) 代表行扫描信号输出，Di(i=1，2，3, (16)代表列显示信号输出。

实物电路图的正反面如下：（图5）二、显示屏驱动电路显示屏驱动电路的原理图如下：显示屏驱动电路主要由主芯片控制电路、电源电路、控制信号放大电路等组成。

1、主芯片控制电路该部分电路主要由AT89S52和74LS154组成。

单片机的P0和P2号控制显示信号的输出，P1号的低4位控制74LS154的译码输入，从而控制扫描信号的输出。

2、电源电路整个电路的供电由USB电源提供，利用我们的电脑主机USB接口可以输出+5V电压，方便我们在实验室调试3、控制信号放大电路为提供负载能力，在P0和P2口接16个常用9013的NPN三极管放大驱动信号。

基于单片机的Led点阵广告牌设计在当今数字化的时代，广告宣传的方式多种多样，而 Led 点阵广告牌以其独特的显示效果、灵活的设计和广泛的应用场景，成为了广告领域的重要组成部分。

基于单片机的 Led 点阵广告牌更是凭借其低成本、高可靠性和易于控制的特点，受到了广泛的关注和应用。

一、Led 点阵广告牌的基本原理Led 点阵广告牌是由多个 Led 灯按照一定的排列方式组成的矩阵。

通过控制每个Led 灯的亮灭状态，可以显示出各种文字、图形和图像。

Led 点阵广告牌通常分为单色、双色和全彩三种类型，其中单色 Led点阵广告牌最为常见，成本也相对较低。

在基于单片机的 Led 点阵广告牌中，单片机作为核心控制器，负责接收外部输入的信息，并根据预设的程序控制 Led 点阵的显示内容。

单片机通过向驱动电路发送控制信号，来实现对每个 Led 灯的精确控制。

二、单片机的选择在设计基于单片机的 Led 点阵广告牌时，单片机的选择至关重要。

常见的单片机有 51 系列、AVR 系列和 STM32 系列等。

51 系列单片机是经典的 8 位单片机，具有成本低、开发简单的优点，但处理能力相对较弱。

AVR 系列单片机具有较高的性能和丰富的功能，适用于对性能要求较高的应用。

STM32 系列单片机是 32 位的单片机，具有强大的处理能力和丰富的外设资源，适用于复杂的系统设计。

对于一般的 Led 点阵广告牌设计，51 系列单片机通常能够满足需求。

例如，STC89C52 单片机具有 8K 的 Flash 存储器和 512 字节的 RAM，能够存储一定规模的显示数据和程序代码。

三、Led 点阵模块Led 点阵模块是组成 Led 点阵广告牌的基本单元。

常见的 Led 点阵模块有 8×8、16×16 和 32×32 等规格。

在选择 Led 点阵模块时，需要考虑显示效果、分辨率和成本等因素。

8×8 的Led 点阵模块结构简单，成本较低，但显示的内容相对较少。

点阵广告牌设计原理及方案引言随着技术的进步和创新，点阵广告牌作为一种新型的室外广告展示媒介日益受到人们的关注。

本文将介绍点阵广告牌的基本原理，并提供几种常见的设计方案。

点阵广告牌的原理点阵广告牌是一种由许多小型三色LED组成的平面矩阵，并通过控制电路控制各个LED发光的方式来呈现多种图案和文字。

其主要原理如下：1. 点阵结构点阵广告牌由许多个小型的LED组成，每个LED代表一个点。

这些点按照一定的规则排列成矩阵的形式，形成一个二维的点阵结构。

通常，点阵广告牌的尺寸由LED的数量和密度决定。

2. 三基色发光每个LED都由三种基本颜色的发光二极管（红、绿、蓝）组成，通过不同的比例和亮度控制，可以混合出各种色彩。

这种三基色发光的原理使得点阵广告牌能够呈现出丰富的色彩和图案效果。

3. 控制电路点阵广告牌的每一个LED都需要通过控制电路控制其亮度、颜色和发光模式。

控制电路通常由一个主控芯片和驱动电路组成。

主控芯片负责接收输入信号，并根据信号控制每个LED的发光状态。

驱动电路负责提供适当的电流和电压使LED正常发光。

点阵广告牌的设计方案1. 单色显示单色显示是最简单的点阵广告牌设计方案之一。

它可以由单色LED构成，通常为红色或绿色。

单色显示适用于一些简单的文字、图案、标识等内容的展示，例如道路交通标志。

2. 双色显示双色显示是在点阵广告牌上使用两种颜色的LED来显示内容的方案。

这种设计方案可以通过混合两种颜色的LED发光来形成更多的颜色组合。

双色显示广告牌适用于需要具备一定色彩变化的广告内容，例如商场促销信息。

3. 全彩显示全彩显示是最常见也是最复杂的设计方案之一。

通过在点阵广告牌上使用红、绿、蓝三种颜色的LED，可以呈现出丰富的色彩和效果。

全彩显示广告牌适用于需要呈现更加复杂、生动的广告内容，例如户外广告、演出舞台背景等。

4. 动态效果除了静态图案和文字展示，点阵广告牌还可以通过控制电路实现动态效果的显示。

编号本科生毕业设计基于单片机的LED点阵广告牌设计LED dot matrix billboard design based on singlechip学生姓名专业学号指导教师学院二〇一五年六月毕业设计（论文）原创承诺书1.本人承诺：所呈交的毕业设计（论文）《基于单片机的LED点阵广告牌设计》，是认真学习理解学校的《长春理工大学本科毕业设计（论文）工作条例》后，在教师的指导下，保质保量独立地完成了任务书中规定的内容，不弄虚作假，不抄袭别人的工作内容。

2．本人在毕业设计（论文）中引用他人的观点和研究成果，均在文中加以注释或以参考文献形式列出，对本文的研究工作做出重要贡献的个人和集体均已在文中注明。

3．在毕业设计（论文）中对侵犯任何方面知识产权的行为，由本人承担相应的法律责任。

4．本人完全了解学校关于保存、使用毕业设计（论文）的规定，即：按照学校要求提交论文和相关材料的印刷本和电子版本；同意学校保留毕业设计（论文）的复印件和电子版本，允许被查阅和借阅；学校可以采用影印、缩印或其他复制手段保存毕业设计（论文），可以公布其中的全部或部分内容。

以上承诺的法律结果将完全由本人承担！作者签名：年月日摘要本设计使用AT89C51单片机作为主控制模块，利用简单的外围电路来驱动64×16的LED点阵显示屏。

利用其本身强大的功能，可以很方便的实现单片机与PC机间的数据传输及存储，并能用软件方便的进行显示内容的变化，另一方面点阵显示屏广泛的应用于公共场所，所以本设计具有很强的实用性。

本LED 显示屏能够以动态扫描的方式同时显示4个16×16点阵汉字，并能通过软件修改显示内容和效果。

把字符内码存储在空闲的单片机程序存储器空间，使本LED 显示系统能掉电存储1024个字符。

设计中采用了SPI接口的GB2312标准字库。

因为采用串行传输方式，使本系统的可扩展性得到提升，便于多个显示单元的级联。

本文从LED的显示原理入手，详细阐述了LED动态显示的过程以及硬件电路的设计。

湖北师范学院教育信息与技术学院2011级信息工程专业综合课程设计（二）HUBEI NORMAL UNIVERSITY综合课程设计（二）Integrated Curriculum Design（2）所在院系专业名称信息工程班级题目LED点阵（24*24）汉字系统设计指导教师成员完成时间2013.6.27一、设计任务及要求：设计任务： LED点阵（24*24）汉字系统设计要求：1.通过设计实现24*24点阵汉字系统。

2.依次开始显示“教育信息与技术学院”字体。

3.通过Proteus进行电路仿真，以及使用Keil软件编程。

4.提交实物。

指导教师签名：2013年月日二、指导教师评语：指导教师签名：2013年月日三、成绩验收盖章2013年月日目录1 设计目的 (1)2 设计思路 (1)3 设计过程 (1)3.1时钟电路模块 (2)3.2复位电路模块 (2)3.3单片机控制模块 (3)3.4 显示模块 (4)3.5 列控制模块 (4)3.6 行控制模块 (5)3.7 汉字取模 (5)4电路仿真与分析 (6)4.1 仿真结果显示 (6)4.2 仿真分析 (8)5 焊接实物 (9)5.1点阵部分 (9)5.2 最小系统 (10)5.3整体实物图 (10)5.4 焊接线路图 (11)6 总结 (11)参考文献 (12)附件 (13)LED点阵（24*24）汉字系统设计1 设计目的(1) 熟悉Proteus仿真软件的使用，了解各元件的功能及作用；(2) 熟悉LED点阵的行与列的判别方法，以及熟悉一般设计过程。

(3) 熟悉AT89C52单片机的基本结构、引脚功能、存储器结构等基本知识。

(4) 掌握74HC138芯片的引脚功能及使用方法，芯片的级联方法，以及掌握电路的基本调试能力。

(5) 掌握Keil软件的使用方法，以及如何创建文件和编写程序。

2 设计思路本次设计采用Proteus单片机仿真平台对用9个8*8点阵组成的24*24点阵式LED显示屏进行仿真设计，实现汉字显示。

点阵广告屏课程设计1. 介绍点阵广告屏是一种新型的广告展示方式，通过使用多个LED灯点来组成图像或文字，实现高清、高亮度的广告展示效果。

本文档将介绍点阵广告屏的课程设计，包括设计目标、设计内容和实施步骤等。

2. 设计目标本次课程设计的主要目标是培养学生的设计和实施能力，通过设计和实现一个简单的点阵广告屏，让学生掌握点阵广告屏的原理和基本操作，提升其创新思维和动手能力。

具体的设计目标包括： - 理解点阵广告屏的工作原理和基本构成 - 掌握点阵广告屏的驱动方式和控制方法 - 能够设计和实现一个简单的点阵广告屏 - 能够根据需要进行点阵广告屏的内容更新和显示控制3. 设计内容本次课程设计主要包括以下内容：3.1 点阵广告屏的原理和构成学生首先需要学习点阵广告屏的工作原理和基本构成，包括点阵组成、控制电路、驱动方式等。

通过理解点阵广告屏的原理，学生可以更好地进行后续的设计和实施工作。

3.2 点阵广告屏的控制和驱动学生需要学习并掌握点阵广告屏的控制和驱动方法，包括使用单片机控制点阵广告屏、使用外部驱动芯片控制点阵广告屏等。

学生需要了解各种驱动方式的优缺点，并选择合适的驱动方式进行设计和实施。

3.3 点阵广告屏的设计和实施学生需要设计和实施一个简单的点阵广告屏，包括硬件设计和软件编程。

学生可以选择使用现有的点阵模块，并进行组装和接线工作。

在软件编程方面，学生需要编写控制程序，实现点阵广告屏的内容更新和显示控制。

3.4 点阵广告屏的内容更新和显示控制学生需要学习如何进行点阵广告屏的内容更新和显示控制。

他们需要了解点阵广告屏的显示原理和显示方式，以及如何根据需要更新广告内容和控制显示效果。

4. 实施步骤本次课程设计的实施步骤如下：4.1 学习点阵广告屏的原理和构成学生首先需要学习点阵广告屏的原理和构成，通过阅读相关资料和参加相关讲座，建立对点阵广告屏的基本理解。

4.2 学习点阵广告屏的控制和驱动学生需要学习点阵广告屏的控制和驱动方法，包括使用单片机控制和使用外部驱动芯片控制等。

基于单片机的LED点阵广告牌设计近年来，随着科技的快速发展，LED点阵广告牌成为了商业宣传和信息传递的重要工具。

在这篇文章中，我们将介绍一种基于单片机的LED点阵广告牌设计。

首先，我们选择一块适合的单片机作为控制器。

单片机是一种集成电路，它具有处理器、存储器和输入输出接口等功能。

我们需要选择一款具备足够的计算能力和接口数量的单片机，以便控制LED点阵广告牌的显示。

接下来，我们需要搭建一个LED点阵。

LED点阵由多个LED灯组成，它们按照一定的排列方式连接在一起。

我们可以根据实际需求选择点阵的大小和形状。

一般来说，点阵的像素越高，显示的内容就越丰富。

然后，我们需要将单片机和LED点阵进行连接。

通过单片机的输出引脚来控制LED灯的亮灭，从而实现信息的显示。

同时，我们还可以通过单片机的输入引脚来接收外部的控制信号，实现对广告牌的亮度、显示内容等的调节。

为了方便操作，我们可以在单片机上添加一个按键和一个液晶显示屏。

按键用于调节广告牌的显示内容，液晶显示屏用于显示当前的设置信息。

通过按键和液晶显示屏，用户可以方便地进行操作和设置。

在软件设计方面，我们需要编写相应的程序来实现LED点阵广告牌的控制和显示。

程序可以采用类似于C语言的高级编程语言来编写。

在编程过程中，我们需要定义LED点阵的显示模式，比如闪烁、滚动、静止等，以及对应的时间间隔和显示内容。

最后，我们需要将单片机、LED点阵、按键和液晶显示屏等组件进行组装和固定。

组装完成后，我们可以通过设置单片机程序来控制广告牌的显示效果。

通过这种基于单片机的LED点阵广告牌设计，我们可以实现商业宣传和信息传递的效果。

LED点阵广告牌不仅具有高亮度、低功耗和长寿命等优点，而且还具备灵活性和可定制性。

综上所述，基于单片机的LED点阵广告牌设计不仅可以实现信息的显示，还可以通过单片机的控制，灵活地调节显示内容和效果，为商业宣传和信息传递提供了一种全新的解决方案。

随着科技的不断发展，LED点阵广告牌将会在商业和社会生活中发挥更加重要的作用。

LED点阵显示系统设计方案
在车站、商场、学校等一些需要发布多变的实时信息或进行广告宣传的场所，黑板、纸张或是霓虹灯广告牌这些传统的媒介手段，不论是在显示效果还是可修改性上都已无法满足当前的需求。

而LED 点阵显示屏具有耗电省、成本低、寿命长、占用空间小以及能够实时显示等特点，而且显示内容的信息量大，用户可随时任意自行编辑修改显示内容，因此，近年来已得到了广泛应用。

一、总体设计
系统采用了上位机下位机的结构构建，上位机为PC 机，通过串行通信接口与下位机显示系统进行通信[1]，以实现对显示内容的实时擦除、更新等操作；下位机系统主要包括单片机控制电路和显示电路两部分，汉字显示采用
16x16 点阵模式，通过单片机的控制，实现字符从右往左滚动的动态显示效果。

基本框MCU 是整个下位机系统的核心部件，其性能和片内资源很大程度上决
定了该系统工作的灵活性、先进性和稳定性。

基于此，本系统选用了STC 公司生产的STC89C55RD+增强型51 单片机。

STC89C55RD+单片机的指令系统、硬件结构以及片内资源与标准8052 单片机完全兼容，采用DIP40 封装形式；支持的最高时钟频率为80M，能最大限度地提高MCU 的运行速度；片内包含大容量的20KBFLASH 程序存储器和1KB 的数据存储器，其内部可用Data FLASH 达58 个扇区共29KB；具有在系统可编程（ISP）功能和在应用可编程（IAP）功能，可实现远程软件升级，无需编程器，从而大大缩短开发复杂度，同时可节省购买编程器的额外投入。

2.2 串行通信
系统上位机和下位机通过串行通信接口进行联系。

STC89C55RD+单片机内部含有一个可编程的全双工串行通信接口，即RXD（P3.0）和。

任务7 LED点阵式电子广告牌控制班级电信111 成绩姓名同组者时间2小时指导教师解书凯1．任务目的利用单片机控制一块最简单的8x8 LED点阵式电子广告牌，将一些特定的文字或图形以特定的方式显示出来。

2．任务要求用单片机控制一块8x8 LED点阵式电子广告牌，循环显示的数字为0～9。

3．电路及元器件用单片机控制一块8x8LED点阵式电子广告牌的硬件电路如图12．1所示。

每一块8x8 LED点阵式电子广告牌有8行8列共l6个引脚，采用单片机的Pl口控制8条行线，P0口控制8条列线。

LED点阵式电子广告牌电路元器件清单元件名称参数数量元件名称参数数量Ic插座IC插座单片机晶体振荡器瓷片电容弹性按键DIP40DIP2089S5l12MHz30pF11112l电阻电阻电解电容驱动器8x8LED300QlOkQ22 uF74LS2458l11l4任务分析5．程序设计在8x8 LED点阵上稳定显示一个字符的程序设计思路如下：首先选中8x8 LED的第l行，然后将该行要点亮状态所对应的字型码，送到列控制端口，延时约l ms后，选中下一行，再传送该行对应的显示状态字型码，延时后再选中第3行，重复上述过程，直至8行均显示一遍，时间约为8 ms，即完成一遍扫描显示。

然后再从第1行开始循环扫描显示，利用视觉驻留现象，人们看到的是一个稳定的图形。

多个字符的显示程序则在一个字符显示程序的基础上再外嵌套一个循环即可。

/程序：ex5_3.c//功能：在8×8LED点阵上循环显示数字0~9#include "REG51.H"void delay1ms(); //延时约1ms函数声明void main(){unsigned char code led[]={0x18,0x24,0x24,0x24,0x24,0x24,0x24,0x18, //00x00,0x18,0x1c,0x18,0x18,0x18,0x18,0x18, //10x00,0x1e,0x30,0x30,0x1c,0x06,0x06,0x3e, //20x00,0x1e,0x30,0x30,0x1c,0x30,0x30,0x1e, //30x00,0x30,0x38,0x34,0x32,0x3e,0x30,0x30, //40x00,0x1e,0x02,0x1e,0x30,0x30,0x30,0x1e, //50x00,0x1c,0x06,0x1e,0x36,0x36,0x36,0x1c, //60x00,0x3f,0x30,0x18,0x18,0x0c,0x0c,0x0c, //70x00,0x1c,0x36,0x36,0x1c,0x36,0x36,0x1c, //80x00,0x1c,0x36,0x36,0x36,0x3c,0x30,0x1c};//9unsigned char w;unsigned int i,j,k,m;while(1) {for(k=0;k<10;k++) //字符个数控制变量{for(m=0;m<400;m++) //每个字符扫描显示400次，控制每个字符显示时间{w=0x01；//行变量w指向第一行j=k*8; //指向数组led的第k个字符第一个显示码下标for(i=0;i<8;i++){P1=w; //行数据送P1口P0=led[j]; //列数据送P0口delay1ms();w<<=1; //行变量左移指向下一行j++; //指向数组中下一个显示码}}}}}//函数名：delay1ms//函数功能：采用软件实现延时约1ms//形式参数：无//返回值：无void delay(){unsigned char i;for(i=0;i<0x10;i++);}6.程序运行测试编译、链接程序，将二进制文档下载到单片机的程序存储器中。

广东药学院微机原理课程设计 2012级电子信息工程题目16x16点阵电子广告牌小组第二组组员吴耀龙·刘昌·潘搌鹏时间2014年 6 月18 日小组成员分工：组长：吴耀龙负责Protues画图与键盘代码，8255控制，闪烁显示组员：潘搌鹏：负责Protues图改进，流水显示广告与文字编码刘昌：课题选择与功能实现负责程序调试与改进成果：基本实现预期功能，但是复位功能未能实现，还有按键检测时序上的一点小缺陷摘要LED显示屏分为图文显示屏和视频显示屏，均由LED矩阵块组成。

LED显示屏可以显示变化的数字、文字、图形图像；不仅可以用于室内环境还可以用于室外环境，具有投影仪、电视墙、液晶显示屏无法比拟的优点。

LED之所以受到广泛重视而得到迅速发展，是与它本身所具有的优点分不开的。

这些优点概括起来是：亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定。

LED的发展前景极为广阔，目前正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向发展。

现代LED的发展很快，很多研究领域非常已经深刻，所以想利用自己学的微机知识简单的研究一下用微机驱动的LED显示汉字，以达到学以致用和实践相结合的目的，同时巩固加深自己的微机知识。

用点阵方式构成图形或文字，是非常灵活的，可以根据需要任意组合和变化，只要设计好合适的数据文件，就可以得到满意的显示效果。

因而采用点阵式图文显示屏显示经常需要变化的信息，是非常有效的。

点阵大小可以有16×16、24×24、32×32、48×48等不同规格，也有单色、双色、和多色几种，最常用的是单色图文屏。

单色屏多使用红色或橘红色或橙色LED点阵单元。

双色图文屏和多色图文屏，在LED点阵的每一个“点”上布置有两个或多个不同颜色的LED发光器件。

换句话说，对应于每种颜色都有自己的显示矩阵。

显示的时候，各颜色的显示点阵是分开控制的。
