继电器常规的检测方法继电器是一种常用的控制器件,它可以用较小的电流来控制较大的电流,用低电压来控制高电压,用直流电来控制交流电等,并且可实现控制电路与被控电路之间的隔离,在自动控制、遥控、保护电路等方面得到广泛的应用。
常用的继电器见图1。
继电器常规的检测方法一般常用的继电器有功率继电器、电磁继电器,固态继电器,时间继电器,温度继电器等,而继电器是利用电流的效应来闭合或断开电路的设备,用于主动维护和主动控制。
在大多数的状况下,继电器即是一个电磁铁,这个电磁铁的衔铁能够闭合或断开一个或数个接触点。
当电磁铁的绕组中有电流通过期,衔铁被电磁铁招引,因而就改变了触点的状况。
现在我们为大家简略介绍一下继电器的检测方法:检测继电器线圈:将万用表调至“R*100”“或R*1K”档,两表笔(不分正负)接继电器的两引脚,万用表指示应与该继电器的线圈电阻根本相符,假如阻值显着偏小,则阐明线圈有些短路,假如阻值为零,阐明两线圈引脚间短路;如阻值为无穷大,阐明该线圈已断路,以上三种状况都阐明该继电器现已损坏。
检测继电器接点:给继电器线圈接上规则的作业电压,用万用表“R*1K”挡检测接点的通断状况,未加上作业电压时,常开接点应不通,常闭接点应导通,,当加上作业电压时,应听到继电器吸合声,此刻常开点应导通,常闭点应不通,转换接点应随之转换,不然阐明该继电器损坏,对於多组接点继电器,假如有些接点损坏,其余接点动作正常则仍可运用。
1、测触点电阻用万能表的电阻档,测量常闭触点与动点电阻,其阻值应为0,而常开触点与动点的阻值就为无穷大。
由此可以区别出那个是常闭触点,那个是常开触点;2、测线圈电阻可用万能表R×10Ω档测量继电器线圈的阻值,从而判断该线圈是否存在着开路现象;3、测量吸合电压和吸合电流找来可调稳压电源和电流表,给继电器输入一组电压,且在供电回路中串入电流表进行监测,慢慢调高电源电压,听到继电器吸合声时,记下该吸合电压和吸合电流,为求准确,可以试多几次而求平均值;4、测量释放电压和释放电流也是像上述那样连接测试,当继电器发生吸合后,再逐渐降低供电电压,当听到继电器再次发生释放声音时,记下此时的电压和电流,亦可尝试多几次而取得平均的释放电压和释放电流,一般情况下,继电器的释放电压约在吸合电压的10~50%,如果释放电压太小(小于1/10的吸合电压),则不能正常使用了,这样会对电路的稳定性造成威胁,工作不可靠。
112dm继电器检测方法
112dm继电器的检测方法主要包括以下步骤:
1.外观检查:观察继电器的外观是否完好,有无破损或异常情况。
2.电阻值测量:使用万用表测量继电器的电阻值,包括常闭触点和常开触
点的电阻值。
正常情况下,继电器的常闭触点电阻值应为无穷大,常开触点电阻值应为无穷小。
如果电阻值不符合要求,则说明继电器可能存在故障。
3.动作测试:给继电器的控制电路施加正常工作电压,观察继电器的动作
情况。
正常情况下,继电器应能正常吸合和释放。
4.静态特性测试:根据继电器的技术规格,测试继电器的静态特性,包括
接触电阻、绝缘电阻、耐压强度等。
将测试过程中的各项数据和测试结果记录下来,以备后续分析和参考。
5.释放电流和动作时间测试:在继电器吸合状态下,断开控制电路,测量
继电器的释放电流。
同时,给继电器的控制电路施加正常工作电压,测量继电器的动作时间。
正常情况下,释放电流应在规定范围内,以确保继电器能正常释放;动作时间也应在规定范围内,以确保继电器能在设定时间内吸合。
6.整理测试设备和材料:测试结束后,整理和归档测试设备和材料,确保
安全、整洁。
通过以上步骤,可以全面检测112dm继电器的工作状态和性能是否符合要求。
如有异常情况,应采取相应措施进行处理。
继电器怎么测量好坏对于继电器的检查不能只通过测量线圈的电阻值来判断好坏,要通过多种方法来检测继电器的好坏。
①;通过万用表的电阻挡测量控制部分线圈的电阻是否符合标准,如果不符合更换继电器。
②;在不给继电器通电的状态下,用万用表的电阻挡测量触点(输出端)是否导通,如果导通,说明继电器损坏,更换继电器。
③;将继电器接入电路中,使继电器工作,此时用万用表的电阻挡测量输出端的电阻是否很小(接近0),如果测量发现电阻触点电阻无穷大或者阻值超过标准值则说明继电器出现故障需要更换。
1、测线圈电阻:可用万用电表R×10Ω档测量继电器线圈的阻值,从而判断该线圈是否存在着开路现象。
继电器线圈的阻值和它的工作电压及工作电流有非常密切的关系,通过线圈的阻值可以计算出它的使用电压及工作电流。
2、测触点电阻:用万用表的电阻档,测量常闭触点与动点电阻,其阻值应为0,如电阻大或不稳定,说明触点接触不良;而常开触点与动点的阻值就为无穷大如有电阻值,则为触点粘连。
由此可以区别出那个是常闭触点,那个是常开触点以及继电器是否良好(尤其是用过的继电器)。
3、测量吸合电压和吸合电流:用可调稳压电源和电流表,给继电器输入一组电压,且在供电回路中串入电流表进行监测。
慢慢调高电源电压,听到继电器吸合声时,记下该吸合电压和吸合电流。
3、测量释放电压和释放电流:也是像上述那样连接测试,当继电器发生吸合后,再逐渐降低供电电压,当听到继电器再次发生释放声音时,记下此时的电压和电流。
一般情况下,继电器的释放电压约在吸合电压的10~50%,如果释放电压太低(小于1/10的吸合电压)时则不能正常使用了,这样会对电路的稳定性造成威胁使工作不可靠。
继电器怎么检查好坏最简单的方法是1.先用万用表检查继电器的吸引线圈是否断路,外观是否发黑(发黑就是烧了)2.检查各组触头是否通路,触头是否粘连,3.活动铁芯连带触头组上下活动是否灵活。
经过上述检查都正常的话,那该继电器就是好的。

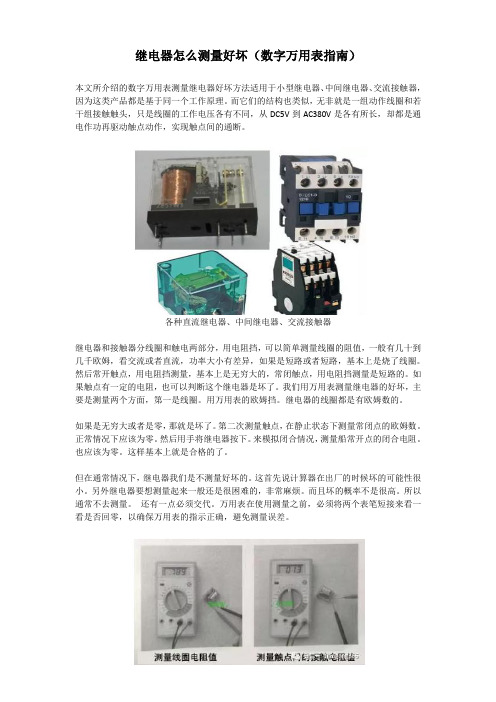

继电器怎么测量好坏(数字万用表指南)本文所介绍的数字万用表测量继电器好坏方法适用于小型继电器、中间继电器、交流接触器,因为这类产品都是基于同一个工作原理。
而它们的结构也类似,无非就是一组动作线圈和若干组接触触头,只是线圈的工作电压各有不同,从DC5V到AC380V是各有所长,却都是通电作功再驱动触点动作,实现触点间的通断。
各种直流继电器、中间继电器、交流接触器继电器和接触器分线圈和触电两部分,用电阻挡,可以简单测量线圈的阻值,一般有几十到几千欧姆,看交流或者直流,功率大小有差异,如果是短路或者短路,基本上是烧了线圈。
然后常开触点,用电阻挡测量,基本上是无穷大的,常闭触点,用电阻挡测量是短路的。
如果触点有一定的电阻,也可以判断这个继电器是坏了。
我们用万用表测量继电器的好坏,主要是测量两个方面,第一是线圈。
用万用表的欧姆挡。
继电器的线圈都是有欧姆数的。
如果是无穷大或者是零,那就是坏了。
第二次测量触点,在静止状态下测量常闭点的欧姆数。
正常情况下应该为零。
然后用手将继电器按下。
来模拟闭合情况,测量船常开点的闭合电阻。
也应该为零。
这样基本上就是合格的了。
但在通常情况下,继电器我们是不测量好坏的。
这首先说计算器在出厂的时候坏的可能性很小。
另外继电器要想测量起来一般还是很困难的,非常麻烦。
而且坏的概率不是很高。
所以通常不去测量。
还有一点必须交代。
万用表在使用测量之前,必须将两个表笔短接来看一看是否回零,以确保万用表的指示正确,避免测量误差。
1.测量继电器线圈的直流电阻值用数字式万用表测量继电器直流电阻值的方法与指针万用表类似。
根据继电器的标称直流电阻值,将万用表置于适当的电阻挡,两支表笔任意连接到继电器线圈的引出脚上进行测量,如图4.96所示。
将检测结果与标称值比较,如果误差在士l0%以内,则属正常;如果电阻值明显偏小,则线圈有局部短路性故障;如果电阻值为零,则说明线圈短路;如果万用表显示溢出符号“1”,则说明线圈断路。
继电器怎么测量好坏1 电磁线圈加上额定电压时能正常吸合,失电后能正常复位。
在线圈未加电时常闭触点应接通良好,常开触点应保持断开。
在线圈加电后常开触点应接通良好,常闭触点应确保断开。
这样的继电器就是好的。
2 用万用表的电阻挡,测量常闭触点与动点电阻,其阻值应为0;而常开触点与动点的阻值为无穷大。
由此可以区别出哪个是常闭触点,哪个是常开触点。
用万用表的R×1挡测量常闭触点的电阻值,正常为0;将衔铁按下,此时常闭触点的阻值应为无穷大。
若在没有按下衔铁时,测出常闭某一组触点有一定的阻值或无穷大,则说明该组触点已烧坏或氧化。
3 电磁式继电器线圈的阻值一般为25Ω~2kΩ。
额定电压低的电磁继电器线圈的阻值较低,额定电压高的电磁继电器线圈的阻值较高。
可用万用表R×10Ω挡测量继电器线圈的阻值,从而判断该线圈是否存在开路现象。
若测得其阻值为无穷大,则线圈已断路损坏;若测得其阻值低于正常值很多,则线圈内部有短路故障。
如果线圈有局部短路,则用此方法不易发现。
扩展资料:继电器(英文名称:relay)是一种电控制器件,是当输入量(激励量)的变化达到规定要求时,在电气输出电路中使被控量发生预定的阶跃变化的一种电器。
它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。
通常应用于自动化的控制电路中,它实际上是用小电流去控制大电流运作的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
电符号和触点形式:继电器线圈在电路中用一个长方框符号表示,如果继电器有两个线圈,就画两个并列的长方框。
同时在长方框内或长方框旁标上继电器的文字符号“J”。
继电器的触点有两种表示方法:一种是把它们直接画在长方框一侧,这种表示法较为直观。
另一种是按照电路连接的需要,把各个触点分别画到各自的控制电路中,通常在同一继电器的触点与线圈旁分别标注上相同的文字符号,并将触点组编上号码,以示区别。
继电器的触点有三种基本形式:1、动合型(常开)(H型)线圈不通电时两触点是断开的,通电后,两个触点就闭合。

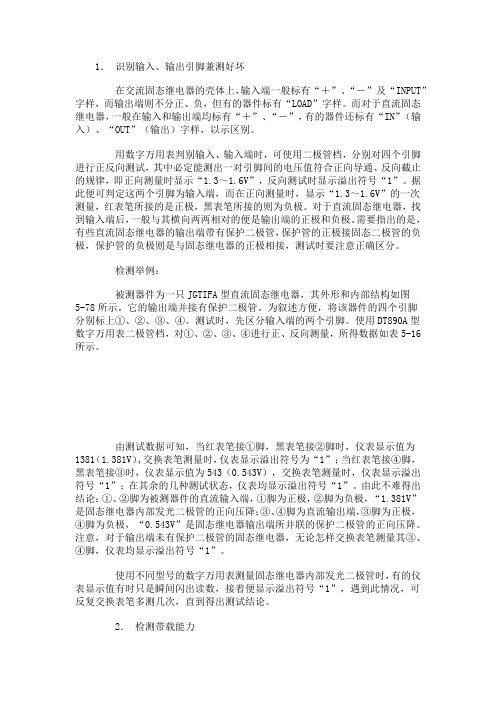

1.识别输入、输出引脚兼测好坏在交流固态继电器的壳体上,输入端一般标有“+”、“-”及“INPUT”字样,而输出端则不分正、负,但有的器件标有“LOAD”字样。
而对于直流固态继电器,一般在输入和输出端均标有“+”、“-”,有的器件还标有“IN”(输入)、“OUT”(输出)字样,以示区别。
用数字万用表判别输入、输入端时,可使用二极管档,分别对四个引脚进行正反向测试,其中必定能测出一对引脚间的电压值符合正向导通、反向截止的规律,即正向测量时显示“1.3~1.6V”,反向测试时显示溢出符号“1”。
据此便可判定这两个引脚为输入端,而在正向测量时,显示“1.3~1.6V”的一次测量,红表笔所接的是正极,黑表笔所接的则为负极。
对于直流固态继电器,找到输入端后,一般与其横向两两相对的便是输出端的正极和负极。
需要指出的是,有些直流固态继电器的输出端带有保护二极管,保护管的正极接固态二极管的负极,保护管的负极则是与固态继电器的正极相接,测试时要注意正确区分。
检测举例:被测器件为一只JGTIFA型直流固态继电器,其外形和内部结构如图5-78所示。
它的输出端并接有保护二极管。
为叙述方便,将该器件的四个引脚分别标上①、②、③、④。
测试时,先区分输入端的两个引脚。
使用DT890A型数字万用表二极管档,对①、②、③、④进行正、反向测量,所得数据如表5-16所示。
由测试数据可知,当红表笔接①脚,黑表笔接②脚时,仪表显示值为1381(1.381V),交换表笔测量时,仪表显示溢出符号为“1”;当红表笔接④脚,黑表笔接③时,仪表显示值为543(0.543V),交换表笔测量时,仪表显示溢出符号“1”;在其余的几种测试状态,仪表均显示溢出符号“1”。
由此不难得出结论:①、②脚为被测器件的直流输入端,①脚为正极,②脚为负极,“1.381V”是固态继电器内部发光二极管的正向压降;③、④脚为直流输出端,③脚为正极,④脚为负极,“0.543V”是固态继电器输出端所并联的保护二极管的正向压降。
万用表检测继电器的方法继电器是一种常见的电器控制元件,用于控制电路的开关。
为了确保继电器的正常工作,需要使用万用表进行测试和检测。
下面是一种常见的方法来检测继电器的工作状态:1. 断开电源:在进行任何继电器测试之前,首先要确保电路上的电源已经断开。
这是为了避免电流冲击和电器损坏。
2. 检查电阻:将万用表调至电阻档,将两个测试探头分别连接到继电器的继电器线圈端子上。
正常情况下,继电器的线圈电阻应该在一定的范围内,具体数值可以参考继电器的规格说明书。
3. 测试继电器的开关功能:将万用表调至电阻档,将一个测试探头连接到继电器的线圈端子上,另一个测试探头连接到继电器的常开端子上。
然后,将一个电压源连接到继电器的线圈端子和常闭端子之间,观察万用表的读数。
当继电器工作时,万用表的读数应该从无穷大变为接近零,表示继电器的开关已经打开。
4. 测试继电器的常闭和常开触点:将万用表调至电阻档,将一个测试探头连接到继电器的常闭端子上,另一个测试探头连接到继电器的公共端子上。
然后,观察万用表的读数。
正常情况下,万用表的读数应该为接近零,表示继电器的常闭触点正常闭合。
5. 测试继电器的常开触点:将万用表调至电阻档,将一个测试探头连接到继电器的常开端子上,另一个测试探头连接到继电器的公共端子上。
然后,观察万用表的读数。
正常情况下,万用表的读数应该为无穷大,表示继电器的常开触点正常断开。
以上是一种常见的使用万用表检测继电器的方法。
根据具体的继电器型号和规格,可能会有一些差异。
因此,在进行继电器测试之前,最好参考继电器的规格说明书来了解具体的测试方法和标准。
此外,还可以使用示波器来检测继电器的开关动作和信号波形,以进一步确认继电器的正常工作状态。
使用万用表检测低压电器的方法和步骤万用表就像是一个电器世界的超级侦探,而低压电器则是一群等待被审查的小角色。
今天,咱们就来一场用万用表检测低压电器的欢乐之旅。
拿到万用表,感觉就像是握住了一把能打开电器秘密之门的魔法钥匙。
这钥匙还分好几个功能档呢,就像魔法棒有不同的咒语一样。
先把万用表打到电阻档,这电阻档就像是在寻找电器内部道路的指南针。
然后找到要检测的低压电器,不管是小小的继电器,还是胖胖的电容器,在万用表面前都得乖乖听话。
把万用表的表笔轻轻搭在电器的接线端上,就像医生把听诊器放在病人身上一样小心翼翼。
如果是检测电阻,要是数值显示特别大,大得像到了外太空一样,那可能这个电路就像被大石头堵住的小路,是断路啦。
要是数值小得可怜,小得像蚂蚁的个头,那可能就是短路,就像一群人挤在一个小房间里,乱成一团。
对于二极管的检测就更有趣了。
二极管就像一个单向通行的小门卫,万用表能判断出它是不是在好好站岗。
正向测量的时候,有一个正常的压降值,就像小门卫礼貌地放行;反向测量的时候,如果也有很小的压降,那就像小门卫喝醉了酒,反向也放行,这二极管可就有问题喽。
再说说检测电容吧。
电容就像一个小水桶,能够储存电荷。
用万用表检测的时候,数值会慢慢变化,就像小水桶慢慢注水的过程。
如果数值一直不变,那就像水桶破了个洞,存不住水,这电容可能就坏了。
在检测接触器的时候,就像是在检查一个复杂的小城堡。
各个触点之间的连通性就像城堡里各个房间之间的通道。
万用表能准确地找出哪条通道堵了,哪条通道畅通无阻。
有时候,在检测过程中,数值会跳来跳去,就像调皮的小精灵在捣乱。
这时候可别慌,可能是周围有干扰,就像一阵风吹乱了侦探的线索。
咱们得换个环境或者重新调整一下表笔的接触。
用万用表检测低压电器就像是一场充满惊喜和乐趣的游戏。
每一个检测结果都像是解开一个小谜题,当最终确定电器的好坏时,就像找到了宝藏一样开心。
在这个电器的小世界里,万用表就是我们最得力的小助手,带着我们探索那些隐藏在电器内部的小秘密。
继电器质量检验标准及流程
一、目的
规格继电器质量检验流程,保证产品出货质量。
二、检验方式
全检。
三、检验流程
(一)数量
检查继电器个数是否与来料单一致。
(二)外观
1、检验设备:无
2、检验方法及要求:检查继电器外壳是否有划痕、裂纹、破损等机械损伤;检查继
电器引出脚是否弯曲、变色或者其它机械损伤。
3、判定:外壳无明显划痕、裂纹、破损,引出脚无弯曲、变色为合格。
(三)阻值测量
1、检验设备:万用表
2、检验方法及要求:用万用表的欧姆档测量85、86两端的电阻值;用万用表的欧
姆档测量87、30两端的电阻值。
3、判定:85、86两端的电阻值在320Ω±10%范围内,87、30两端的电阻值无穷大
为合格。
(四)性能测试
1、检验设备:24V直流电源、万用表
2、检验方法及要求:将24V直流电源正负极分别与继电器85、86端子连接;通电
持续时间1分钟后用万用表测量87、30端子是否导通。
3、判定:继电器发热不严重,87、30端子导通为合格。
(五)负载测试
1、检验设备:24V直流电源、推进器
2、检验方法及要求:推进器放入水槽中,将继电器与24V直流电源、推进器连接,
开启电源开关,推进器运行10分钟,观察运行情况。
3、判定:继电器发热不严重,推进器运行不停止为合格。
四、注意事项
每次测试完一个继电器,必须关掉测试电源之后再进行更换。
检验:________审核:________核准:________。
数字万用表测量继电器好坏方法图解
摘要: 继电器分线圈和触电两部分,用电阻挡,可以简单测量线圈的阻值,一般有几十到几千欧姆,看交流或者直流,功率大小有差异,如果是短路或者短路,基本上是烧了线圈。
然后常开触点,用电阻挡测量,基本上是无穷大的,常...
继电器分线圈和触电两部分,用电阻挡,可以简单测量线圈的阻值,一般有几十到几千欧姆,看交流或者直流,功率大小有差异,如果是短路或者短路,基本上是烧了线圈。
然后常开触点,用电阻挡测量,基本上是无穷大的,常闭触点,用电阻挡测量是短路的。
如果触点有一定的电阻,也可以判断这个继电器是坏了。
我们用万用表测量继电器的好坏,主要是测量两个方面,第一是线圈。
用万用表的欧姆挡。
继电器的线圈都是有欧姆数的。
如果是无穷大或者是零,那就是坏了。
第二次测量触点,在静止状态下测量常闭点的欧姆数。
正常情况下应该为零。
然后用手将继电器按下。
来模拟闭合情况,测量船常开点的闭合电阻。
也应该为零。
这样基本上就是合格的了。
但在通常情况下,继电器我们是不测量好坏的。
这首先说计算器在出厂的时候坏的可能性很小。
另外继电器要想测量起来一般还是很困难的,非常麻烦。
而且坏的概率不是很高。
所以通常不去测量。
还有一点必须交代。
万用表在使用测量之前,必须将两个表笔短接来看一看是否回零,以确保万用表的指示正确,避免测量误差。
1.测量继电器线圈的直流电阻值
用数字式万用表测量继电器直流电阻值的方法与指针万用表类似。
根据继。
数字万用表怎么测量继电器的好坏
————————————————————————————————作者:————————————————————————————————日期:
数字万用表怎么测量继电器的好坏
继电器分线圈和触电两部分,用电阻挡,可以简单测量线圈的阻值,一般有几十到几千欧姆,看交流或者直流,功率大小有差异,如果是短路或者短路,基本上是烧了线圈。
然后常开触点,用电阻挡测量,基本上是无穷大的,常闭触点,用电阻挡测量是短路的。
如果触点有一定的电阻,也可以判断这个继电器是坏了。
1.测量继电器线圈的直流电阻值
用数字式万用表测量继电器直流电阻值的方法与指针万用表类似。
根据继电器的标称直流电阻值,将万用表置于适当的电阻挡,两支表笔任意连接到继电器线圈的引出脚上进行测量,如图所示。
将检测结果与标称值比较,如果误差在士l0%以内,则属正常;如果电阻值明显偏小,则线圈有局部短路性故障;如果电阻值为零,则说明线圈短路;如果万用表显示溢出符号“1”,则说明线圈断路。
2.测量吸合电流
测量吸合电流的方法与指针式万用表相同,把数字式万用表置于直流电流200mA挡,与继电器线圈、5.1kΩ电位器、200Ω电阻器串联起来,接到20V直流电源两端。
测量前,先将电位器调节到电阻值最大处,然后打开直流电源开关,慢慢地调节电位器减小阻值,当继电器刚产生吸合动作时,万用表显示的电流值,就是该继电器的吸合电流。
3.测量释放电流
在上一步测量吸合电流后,电路不变,继续测量释放电流。
测量时,在继电器吸合状态下慢慢地调节电位器增大阻值,当继电器刚产生释放动作时,万用表显示的电流值,就是该继电器的释放电流。
4.测量触点的接触电阻值
用万用表的200Ω电阻挡,测量闭合的两触点之间的电阻值,通常显示为零点几欧,如图4.97所示。
如果显示屏显示溢出符号“1”,表明被测两触点之间是断开的。
如果是用蜂鸣器挡检测,万用表除了显示闭合的两触点之间的电阻值外,还应该同时发出蜂鸣声。
如果万用表显示溢出符号“1”,蜂鸣器不发声,表明被测两触点之间没有接通。
