拖拉机继电器的三测量引言:拖拉机继电器是一种常用的电气元件,用于控制拖拉机上各种电气设备的开关。
为了保证拖拉机继电器的正常工作,需要进行三个重要的测量,包括触点电阻测量、继电器电流测量和继电器电压测量。
本文将分别介绍这三个测量的原理和方法。
一、触点电阻测量触点电阻是指继电器触点闭合时所产生的电阻。
触点电阻的大小直接影响到继电器的工作性能和寿命。
通常情况下,触点电阻应该尽量小,以减小能量损耗和触点的热量。
触点电阻测量可以通过使用万用表来完成。
具体步骤如下:1. 将万用表调至电阻测量档位。
2. 将继电器触点分别连接在万用表的两个探针上。
3. 读取万用表上显示的电阻值,即为触点电阻的大小。
二、继电器电流测量继电器电流是指继电器在工作过程中所通过的电流。
准确测量继电器电流可以帮助我们判断继电器是否正常工作。
测量继电器电流可以使用电流表来完成。
具体步骤如下:1. 将电流表调至合适的测量档位。
2. 将电流表分别连接在继电器的通电端和负载端。
3. 打开电路,读取电流表上显示的电流值,即为继电器电流的大小。
三、继电器电压测量继电器电压是指继电器在工作过程中所承受的电压。
正常的继电器电压应该在规定范围内,过高或过低的电压都可能导致继电器无法正常工作。
测量继电器电压可以使用电压表来完成。
具体步骤如下:1. 将电压表调至合适的测量档位。
2. 将电压表的探针分别连接在继电器的输入端和输出端。
3. 打开电路,读取电压表上显示的电压值,即为继电器电压的大小。
结论:拖拉机继电器的三测量,包括触点电阻测量、继电器电流测量和继电器电压测量,是保证继电器正常工作的重要步骤。
触点电阻测量可以通过万用表来完成,电流测量可以使用电流表,而电压测量可以使用电压表。
这三个测量可以帮助我们判断继电器的工作性能和寿命,并及时采取维修或更换措施,以保证拖拉机电气系统的正常运行。
继电器作用及检测方法
继电器是一种电子控制器件,通常由输入电路、比较电路和输出电路三部分组成。
它主要用于控制系统,当输入量达到一定值时,输出量会发生相应的变化。
具体来说,当输入量(如电压、电流等)发生变化时,比较电路会进行比较,并控制开关的通断,从而控制电流的流向和大小,实现自动控制和远程控制的目的。
继电器的检测方法包括外观检测和功能检测。
外观检测主要检查继电器的外观是否有损坏、变形、松动等情况;功能检测主要通过测量继电器的输入输出参数、动作值、吸合电压和释放电压等参数来判断继电器是否正常工作。
具体检测步骤如下:
1. 外观检测:观察继电器的外观是否有损坏、变形、松动等情况,如有异常,需及时修复或更换。
2. 输入输出参数检测:使用万用表等工具测量继电器的输入输出参数,判断是否符合要求。
3. 动作值检测:通过调节输入量,观察继电器的输出是否在规定范围内变化。
4. 吸合电压和释放电压检测:使用可调电源和万用表等工具测量继电器的吸合电压和释放电压,判断是否符合要求。
5. 温升试验:通过加热或长时间工作等方式检测继电器的温升是否正常,以判断其热稳定性。
6. 寿命测试:通过模拟实际工作情况,对继电器进行多次开关操作,检查其寿命是否符合要求。
需要注意的是,不同的继电器有不同的检测方法和标准,具体操作时应参照相关标准和规范进行。
同时,对于具有高电压、大电流等特殊参数的继电器,应采取相应的安全措施,以免发生意外事故。

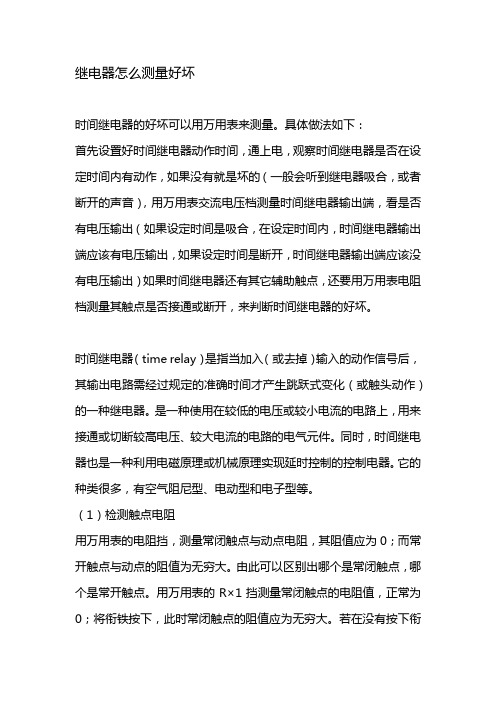

继电器怎么测量好坏时间继电器的好坏可以用万用表来测量。
具体做法如下:首先设置好时间继电器动作时间,通上电,观察时间继电器是否在设定时间内有动作,如果没有就是坏的(一般会听到继电器吸合,或者断开的声音),用万用表交流电压档测量时间继电器输出端,看是否有电压输出(如果设定时间是吸合,在设定时间内,时间继电器输出端应该有电压输出,如果设定时间是断开,时间继电器输出端应该没有电压输出)如果时间继电器还有其它辅助触点,还要用万用表电阻档测量其触点是否接通或断开,来判断时间继电器的好坏。
时间继电器(time relay)是指当加入(或去掉)输入的动作信号后,其输出电路需经过规定的准确时间才产生跳跃式变化(或触头动作)的一种继电器。
是一种使用在较低的电压或较小电流的电路上,用来接通或切断较高电压、较大电流的电路的电气元件。
同时,时间继电器也是一种利用电磁原理或机械原理实现延时控制的控制电器。
它的种类很多,有空气阻尼型、电动型和电子型等。
(1)检测触点电阻用万用表的电阻挡,测量常闭触点与动点电阻,其阻值应为0;而常开触点与动点的阻值为无穷大。
由此可以区别出哪个是常闭触点,哪个是常开触点。
用万用表的R×1挡测量常闭触点的电阻值,正常为0;将衔铁按下,此时常闭触点的阻值应为无穷大。
若在没有按下衔铁时,测出常闭某一组触点有一定的阻值或无穷大,则说明该组触点已烧坏或氧化。
(2)检测线圈电阻电磁式继电器线圈的阻值一般为25Ω~2kΩ。
额定电压低的电磁继电器线圈的阻值较低,额定电压高的电磁继电器线圈的阻值较高。
可用万用表R×10Ω挡测量继电器线圈的阻值,从而判断该线圈是否存在开路现象。
若测得其阻值为无穷大,则线圈已断路损坏;若测得其阻值低于正常值很多,则线圈内部有短路故障。
如果线圈有局部短路,则用此方法不易发现。
教你判断中间继电器的好坏
教你判断中间继电器的好坏
故障表现
1、得电后动触点无动作
2、得电后动触点与静触点接触不良
3、动触点与静触点烧结在一起
4、继电器座接线点烧断开
可能原因
1、由于电磁继电器自身质量原因或电源电压过高而造成的电磁线圈烧坏
2、由于继电器自身质量原因或负载电流过大而造成的继电器触点烧蚀或烧结在一起
3、接电头接线太松打火发热烧坏接线座
排故过程
1、替换法
将电控柜内其它同型号的继电器与其调换,检查故障现象是否有
变,有变则说明该继电器故障
注意:操作时请先关闭泵送系统电源
2、测量继电器的电源电压
用万用表电压档测量电磁线圈的电源电压是否正常
3、检查得电后触点的工作情况
用万用表蜂鸣器档检查电磁线圈得电后长开触点与中间触点的电阻,长闭触点与中间触点的电阻
注意:在用万用表测量继电器触点间电阻的时候,不可以用万用表的电阻档测量带电电路的电阻,在发现继电器触点烧蚀或电磁线圈开路时请用万用表监视负载的工作电流,电流异常时应检查负载电路并排除故障,避免继电器再次烧坏!。
继电器的检测方法
继电器的检测方法主要有以下几种:
1. 直流电阻检测法:使用万用表或电阻表测量继电器的线圈和触点间的电阻值。
线圈的电阻值应在给定的范围内,以确保继电器能够正常工作。
触点之间的电阻值应为无穷大,确保触点不会发生短路。
2. 直流电压激励法:使用直流电源对继电器的线圈进行激励,观察触点的动作情况。
正常情况下,线圈受到激励后,触点应该能够正常吸合或断开。
3. 直流电压释放法:使用直流电源对继电器的线圈进行激励,然后断开电源,观察触点的动作情况。
正常情况下,线圈受到激励后,即使断开电源,触点也应该能够保持吸合或断开的状态。
4. 交流电压激励法:使用交流电源对继电器的线圈进行激励,观察触点的动作情况。
正常情况下,线圈受到激励后,触点应该能够正常吸合或断开。
5. 交流电压释放法:使用交流电源对继电器的线圈进行激励,然后断开电源,观察触点的动作情况。
正常情况下,线圈受到激励后,即使断开电源,触点也应该能够保持吸合或断开的状态。
在进行继电器检测时,应注意使用适当的检测工具和安全措施,确保操作正确且安全。
继电器的测量方法
继电器的测量方法包括以下几个方面:
1. 静态测试:通过直流电源和万用表,测量继电器的触点电阻、触点之间的绝缘电阻等指标。
2. 动态测试:使用信号源和示波器,检查继电器的工作状态、吸合时间、释放时间、触发电压和触发电流等。
3. 负载测试:通过连接负载电路,如灯泡、电机等,测试继电器的负载能力和连接信号时的电压、电流变化情况。
4. 功耗测试:使用功率计或电能表,测量继电器在工作过程中的功耗。
5. 温度测试:使用温度计或红外测温仪,检测继电器在工作时的温度变化情况,以评估其工作的稳定性和耐久性。
需要注意的是,测量继电器时应遵循相关的安全操作规程,确保测量过程安全可靠。
112dm继电器检测方法
112dm继电器的检测方法主要包括以下步骤:
1.外观检查:观察继电器的外观是否完好,有无破损或异常情况。
2.电阻值测量:使用万用表测量继电器的电阻值,包括常闭触点和常开触
点的电阻值。
正常情况下,继电器的常闭触点电阻值应为无穷大,常开触点电阻值应为无穷小。
如果电阻值不符合要求,则说明继电器可能存在故障。
3.动作测试:给继电器的控制电路施加正常工作电压,观察继电器的动作
情况。
正常情况下,继电器应能正常吸合和释放。
4.静态特性测试:根据继电器的技术规格,测试继电器的静态特性,包括
接触电阻、绝缘电阻、耐压强度等。
将测试过程中的各项数据和测试结果记录下来,以备后续分析和参考。
5.释放电流和动作时间测试:在继电器吸合状态下,断开控制电路,测量
继电器的释放电流。
同时,给继电器的控制电路施加正常工作电压,测量继电器的动作时间。
正常情况下,释放电流应在规定范围内,以确保继电器能正常释放;动作时间也应在规定范围内,以确保继电器能在设定时间内吸合。
6.整理测试设备和材料:测试结束后,整理和归档测试设备和材料,确保
安全、整洁。
通过以上步骤,可以全面检测112dm继电器的工作状态和性能是否符合要求。
如有异常情况,应采取相应措施进行处理。
继电器怎么测量好坏对于继电器的检查不能只通过测量线圈的电阻值来判断好坏,要通过多种方法来检测继电器的好坏。
①;通过万用表的电阻挡测量控制部分线圈的电阻是否符合标准,如果不符合更换继电器。
②;在不给继电器通电的状态下,用万用表的电阻挡测量触点(输出端)是否导通,如果导通,说明继电器损坏,更换继电器。
③;将继电器接入电路中,使继电器工作,此时用万用表的电阻挡测量输出端的电阻是否很小(接近0),如果测量发现电阻触点电阻无穷大或者阻值超过标准值则说明继电器出现故障需要更换。
1、测线圈电阻:可用万用电表R×10Ω档测量继电器线圈的阻值,从而判断该线圈是否存在着开路现象。
继电器线圈的阻值和它的工作电压及工作电流有非常密切的关系,通过线圈的阻值可以计算出它的使用电压及工作电流。
2、测触点电阻:用万用表的电阻档,测量常闭触点与动点电阻,其阻值应为0,如电阻大或不稳定,说明触点接触不良;而常开触点与动点的阻值就为无穷大如有电阻值,则为触点粘连。
由此可以区别出那个是常闭触点,那个是常开触点以及继电器是否良好(尤其是用过的继电器)。
3、测量吸合电压和吸合电流:用可调稳压电源和电流表,给继电器输入一组电压,且在供电回路中串入电流表进行监测。
慢慢调高电源电压,听到继电器吸合声时,记下该吸合电压和吸合电流。
3、测量释放电压和释放电流:也是像上述那样连接测试,当继电器发生吸合后,再逐渐降低供电电压,当听到继电器再次发生释放声音时,记下此时的电压和电流。
一般情况下,继电器的释放电压约在吸合电压的10~50%,如果释放电压太低(小于1/10的吸合电压)时则不能正常使用了,这样会对电路的稳定性造成威胁使工作不可靠。
继电器怎么检查好坏最简单的方法是1.先用万用表检查继电器的吸引线圈是否断路,外观是否发黑(发黑就是烧了)2.检查各组触头是否通路,触头是否粘连,3.活动铁芯连带触头组上下活动是否灵活。
经过上述检查都正常的话,那该继电器就是好的。
继电器的测量方法
1.电阻测量。
使用Digital Multi-meter(DMM)的ohm m-meter量最小二瞬间(Latch-on)电阻和最大二瞬间(Latch-off)电阻。
这些值需要和在继电器规格书中提供的值比较来确认继电器的正常操作。
2.线圈电流测试。
使用DMM的Amp-meter在设备需要使用的工作电压下测试继电器的线圈电流。
这个电流值应该落在规格书中给出的额定值之内。
3.接点电阻测试。
使用DMM的ohm m-meter测量继电器接点的电阻,需要检查继电器的常开(NO)、常闭(NC)和双切换(DPDT)接点的电阻。
这些值应该落在规格书中给出的额定值之内。
4.操作时间测试。
使用计时器或者示波器对继电器的操作时间进行测试。
这个时间应当落在规格书中给出的额定值之内。
5.恢复时间测试。
使用计时器或者示波器检查继电器复位所需的时间。
这个时间应当落在规格书中给出的额定值之内。
6.等级升高测试。
测试继电器的某些绝缘部分在高压状态下的电击强度,在规格书中这
个数值被称为电击强度等级升高,通常被用于确认设备是否能在正常工作
下安全地操作。
7.环境测试。
对于使用在恶劣环境下的继电器,你需要进行环境测试来检查它们能
够在这样的环境中正常工作。
比如你可以对继电器进行加热和冷却的测试,进行震动和振动的测试等等。
继电器怎么测量好坏(数字万用表指南)本文所介绍的数字万用表测量继电器好坏方法适用于小型继电器、中间继电器、交流接触器,因为这类产品都是基于同一个工作原理。
而它们的结构也类似,无非就是一组动作线圈和若干组接触触头,只是线圈的工作电压各有不同,从DC5V到AC380V是各有所长,却都是通电作功再驱动触点动作,实现触点间的通断。
各种直流继电器、中间继电器、交流接触器继电器和接触器分线圈和触电两部分,用电阻挡,可以简单测量线圈的阻值,一般有几十到几千欧姆,看交流或者直流,功率大小有差异,如果是短路或者短路,基本上是烧了线圈。
然后常开触点,用电阻挡测量,基本上是无穷大的,常闭触点,用电阻挡测量是短路的。
如果触点有一定的电阻,也可以判断这个继电器是坏了。
我们用万用表测量继电器的好坏,主要是测量两个方面,第一是线圈。
用万用表的欧姆挡。
继电器的线圈都是有欧姆数的。
如果是无穷大或者是零,那就是坏了。
第二次测量触点,在静止状态下测量常闭点的欧姆数。
正常情况下应该为零。
然后用手将继电器按下。
来模拟闭合情况,测量船常开点的闭合电阻。
也应该为零。
这样基本上就是合格的了。
但在通常情况下,继电器我们是不测量好坏的。
这首先说计算器在出厂的时候坏的可能性很小。
另外继电器要想测量起来一般还是很困难的,非常麻烦。
而且坏的概率不是很高。
所以通常不去测量。
还有一点必须交代。
万用表在使用测量之前,必须将两个表笔短接来看一看是否回零,以确保万用表的指示正确,避免测量误差。
1.测量继电器线圈的直流电阻值用数字式万用表测量继电器直流电阻值的方法与指针万用表类似。
根据继电器的标称直流电阻值,将万用表置于适当的电阻挡,两支表笔任意连接到继电器线圈的引出脚上进行测量,如图4.96所示。
将检测结果与标称值比较,如果误差在士l0%以内,则属正常;如果电阻值明显偏小,则线圈有局部短路性故障;如果电阻值为零,则说明线圈短路;如果万用表显示溢出符号“1”,则说明线圈断路。
继电器怎么测量好坏
一、什幺是继电器
继电器(英文名称:relay)是一种电控制器件,是当输入量(激励量)的变化达到规定要求时,在电气输出电路中使被控量发生预定的阶跃变化的
一种电器。
它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。
通常应用于自动化的控制电路中,它实际上是用小电流去
控制大电流运作的一种自动开关。
故在电路中起着自动调节、安全保护、转
换电路等作用。
二、继电器触点形式
继电器的触点有三种基本形式:
1、动合型(常开)(H型)线圈不通电时两触点是断开的,通电后,两个触点就闭合。
以合字的拼音字头H表示。
2、动断型(常闭)(D型)线圈不通电时两触点是闭合的,通电后两个触点就断开。
用断字的拼音字头D表示。
