风机性能测试实验步骤

风电操作技术培训风机性能测试风电操作技术培训——风机性能测试随着全球对可再生能源的需求不断增长，风力发电成为了一种被广泛采用的清洁能源之一。

为了确保风力发电机组的高效运行，风机性能测试变得至关重要。

本文将介绍风机性能测试的目的、方法和应用，并探讨其在风电操作技术培训中的重要性。

一、目的风机性能测试的主要目的是评估风力发电机组的整体性能，并优化其运行效率。

通过测试关键参数，如输出功率、转速、风速、转矩等，可以了解风机的实际工作状态，识别潜在问题并制定相应的解决方案。

二、方法风机性能测试主要包括现场测试和室内测试两种方法。

1. 现场测试：以实际运行的风力发电机组为对象，通过安装传感器和数据采集装置，采集关键参数的数据。

测试过程需要在一段时间内进行，以确保测试结果的准确性和可靠性。

测试内容包括风速测量、风机转矩和功率测量等。

2. 室内测试：利用风洞设备模拟实际气候条件和风机工作状态，进行风机性能测试。

通过改变各种工作参数，如风速、转速等，测试风机的工作特性。

室内测试可以在更加受控的环境中进行，可以准确地测量风机性能并进行比较分析。

三、应用风机性能测试在风电行业中具有广泛的应用价值。

1. 优化风机运行：通过分析测试结果，可以确定风机的最佳运行状态，进而优化风机的运行策略。

例如，在不同的风速下，调整风机的转速和桨叶角度，使得风机能够在最大输出功率点运行，提高发电效率。

2. 故障诊断与预防：风机性能测试可以检测风机运行中的潜在问题，如发电机转子不平衡、轴承磨损等。

及早发现并解决这些问题，可以降低故障发生的风险，并延长风机的使用寿命。

3. 学习和培训：风机性能测试也在风电操作技术培训中扮演着重要角色。

通过实际测试，培训人员可以展示风机的工作原理和性能特点，使学员更好地掌握风机的操作技术。

在风电操作技术培训中，风机性能测试是一个不可或缺的环节。

通过对风机性能的深入了解和优化，可以提高风力发电机组的发电效率和可靠性，为可再生能源的发展做出贡献。

风机性能测试实验原理
风机性能测试实验原理：
风机性能测试实验用于评估风机的工作性能和效率。

该实验通常包括测量风机的风量、风速、压力和功率等参数。

以下是一般的风机性能测试实验原理：
1. 风机工作模式选择：根据实际需求选择适当的风机工作模式，比如自由出口、自由进气或封闭回路。

2. 测量风量：使用流量计测量风机进口和出口处的风量。

将风量计连接到风机进口处和出口处，并记录读数。

3. 测量风速：使用风速计或风速测量装置测量风机进口和出口处的风速。

将风速计放置在风机进口处和出口处，并记录读数。

4. 测量压力：使用压力计测量风机进口和出口处的压力。

将压力计连接到风机进口处和出口处，并记录读数。

5. 计算功率：通过测量风机进口和出口处的压力差以及流量，可以计算出风机的功率。

功率计算公式为P = (Q * p * ΔP) / 600，其中P为功率，Q为风量，p为空气密度，ΔP为压力差。

6. 分析数据：根据测量的参数，计算风机的效率、风压特性曲线和风量特性曲线等。

效率可以通过计算功率的比例得到；风压特性曲线可以通过在不同操作点测量风量和风压并绘制曲线得到；风量特性曲线可以通过在不同转速下测量风量并绘制曲线得到。

7. 结果比对：将实验得到的结果与风机性能测试的要求进行比对，评估风机的工作性能。

风机性能测试实验的原理是通过测量风量、风速、压力和功率等参数，来评估风机的性能和效率。

通过这些数据的分析和比对，可以帮助我们了解风机的工作状况，从而进行设计优化或选择合适的风机。

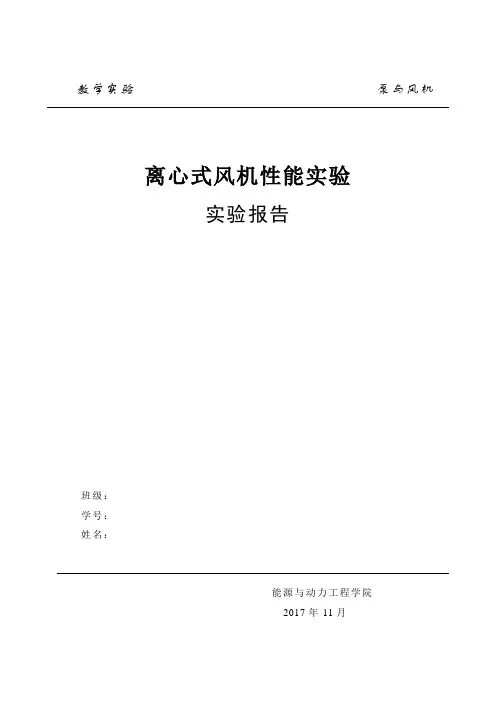

教学实验泵与风机离心式风机性能实验实验报告班级：学号：姓名：能源与动力工程学院2017年11月离心式风机性能实验台实验指导书一、实验目的1．熟悉风机性能测定装置的结构与基本原理。

2．掌握利用实验装置测定风机特性的实验方法。

3．通过实验得出被测风机的气动性能（P-Q，P st-Q，ηin-Q，ηstin-Q ，N-Q曲线）4．通过计算将测得的风机特性换算成无因次参数特性曲线。

5．将试验结果换算成指定条件下的风机参数。

二、实验装置根据国家关于GB1236《通风机空气动力性能实验方法》标准，设计并制造了本试验装置。

本试验装置采用进气试验方法，风量采用锥形进口集流器方法测量。

装置主要分三部分（见图1）图1 实验装置示意图1.进口集流器2.节流网3.整流栅4.风管5.被测风机6.电动机7.测力矩力臂8.测压管9.测压管试验风管主要由测试管路，节流网、整流栅等组成。

空气流过风管时，利用集流器和风管测出空气流量和进入风机的静压Pest1，整流栅主要是使流入风机的气流均匀。

节流网起流量调节作用。

在此节流网位置上加铜丝网或均匀地加一些小纸片可以改变进入风机的流量。

测功率电机6，用它来测定输入风机的力矩，同时测出电机转速，就可得出输入风机的轴功率。

三、实验步骤1．将压力计（倾斜管压力计）通过联通管与试验风管的测压力孔相连接，在连接前检查测压管路有无漏气现象，应保证无漏气。

2．电动机启动前，在测力矩力臂上配加砝码，使力臂保持水平。

3．装上被测风机，卸下叶轮后，启动测功电机，再加砝码ΔG´使测力矩力臂保持水平，记下空载力矩（一般有指导教师事先做好）。

4．装上叶轮，接好进风口与试验风管，转动联轴节，检查叶轮是否与进风口有刮碰磨擦现象。

5．启动电机，运行10分钟后，在测力臂上加配砝码使力臂保持水平，待工况稳定后记下集流器压力ΔPn，静压Pest1，平衡重量G（全部砝码重量）和转速n。

6．在节流网前加铜丝网或小圆纸片，使流量逐渐减小直到零，来改变风机的工况，一般取十个测量工况（包括全开和全闭工况），每一工况稳定后记下读数。

风机性能曲线测定实验指导书一.实验目的1．熟悉风机性能测定装置的结构与基本原理。

2．掌握利用实验装置测定风机特性的实验方法。

3．通过实验得出被测风机的性能曲线（P-Q ，Pst-Q ，η-Q ， N-Q 曲线）4．将试验结果换算成指定条件下的风机参数。

二.实验原理离心通风机是使气体流过风机时获得能量的一种机械。

气体实际所获得的能量，等于单位体积在风机出口与入口处所具有的能量差，若气体的位能忽略不计，则风机出口与进口的能量差为：2222221121212111()()()()[]222P P V P V P P V V Ps Pd mmH O ρρρ=+-+=-+-=- (1) 式中：P S =P 2-P l ——风机的静压Pd =ρ(V 22-V 11)/2——风机的动压 P =P s 十P d ——风机的全压如果风机是从静止的大气中抽取气体，即V 1≈0，P 1=P a ，则风机的静压就是风机出口静 压的表压值。

P S =P 2-P a [mmH 2O ] (2)风机的动压就是风机出口的动压。

Pd =ρV 22/2 (3)风机的性能曲线通常为流量与全压(Q-P)，流量与静压（Q-Ps) ，流量与功率(Q-N)，流量与效率(Q-η) 四条曲线。

若绘制这些曲线，需要测出实验状态和实验转速下的参数：静压Pst ，动压Pd 和流量Q 2。

三.测试计算1.风机的动压风机的动压是用毕托管测量得到，毕托管的直管必须垂直管壁，毕托管的弯管嘴应面对气流方向且与风管轴线平行，其平行度不大于5°。

2.风机的静压风机出口静压为静压点处静压Pst 加上从风机出口到静压点测量界面间的静压降。

出口静压 224.44[]DPst Pst Pd mmH O Dλξ=+⋅ (4)式中：λ一一测试管路沿程阻力系数，取λ=0.0253.风机出口处气体密度232013.60.359()[/]273Pst Pa kg m tρρ+=+ (5) 式中：Pa ——大气压力[mmHg]ρo ——标准状态下的空气密度ρo = 1.293 [kg/m 3] P st ——风机出口静压[mmH 2O] 4.风机的流量22222()[/]44D D Q V m s ππ=⋅=(6)式中：ξ——毕托管校正系数。

风机性能测试实验报告心得引言风机作为一种常见的动力机械设备，在工业生产、航空航天、能源等领域都具有广泛应用。

其性能测试是评估风机效果和优化设计的重要手段之一。

本文通过对一次风机性能测试实验的观察和分析，总结了一些心得和经验，并对实验的优化工作提出了建议。

实验目的本次实验的目的是通过测试风机在不同工况下的性能参数，包括风量、压力、效率等，以评估风机的性能指标，并为进一步的设计和应用提供依据。

实验过程一、实验前准备：1. 根据实验要求选择合适的试验风机和测量仪器，并检查其工作状态和准确性。

2. 清理实验场地，确保环境整洁且无干扰因素。

二、实验参数设置：1. 根据实验要求，确定风机控制工况和测试工况的参数。

2. 按照参数设置，对风机进行调整和校准，确保其工作在稳定状态。

三、实验数据采集：1. 依次进行各项测试，记录风机运行过程中的相关数据，包括转速、电流、压力差等。

2. 采集数据时要保证准确性和一致性，可进行多次重复测试以确保结果的可靠性。

四、数据处理与分析：1. 对采集到的数据进行整理和筛选，筛除异常数据和干扰因素。

2. 运用统计分析方法，计算风机在不同工况下的性能参数，如风量、效率等。

3. 绘制图表，清晰展示实验结果，分析数据间的趋势和关系。

五、实验总结与讨论：1. 根据实验结果，总结风机性能的特点和规律。

2. 对实验中的问题和不足进行分析和讨论，提出改进意见和建议。

3. 结合实际应用需求，探讨风机性能优化的措施和方法。

实验心得通过本次风机性能测试实验，我深刻认识到了以下几点：一、仪器选择和校准的重要性：在实验前，选择合适的测量仪器对于保证数据准确性非常重要。

而仪器的准确性则需要经过校准和调试，确保其工作正常。

只有准确的仪器才能提供可靠的数据支持，避免测试结果的误差。

二、数据采集的仔细和耐心：实验中，数据采集需要仔细和耐心，尤其是对于风机参数的连续监测。

经常检查仪器状态、记录数据间隔、排除外界干扰等是保证数据质量的关键。

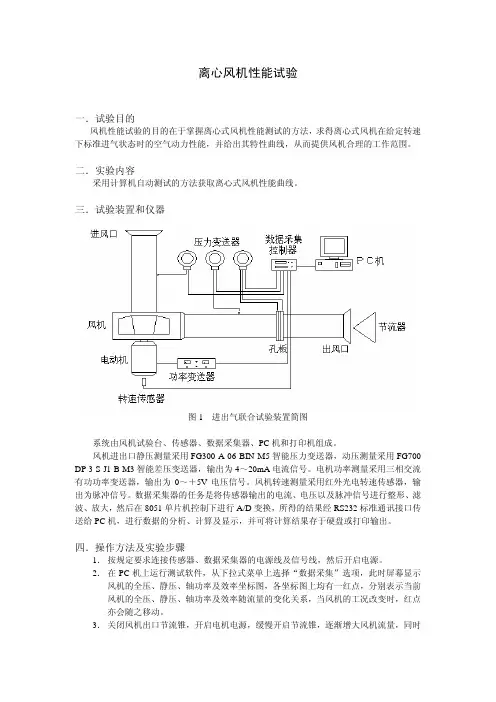

离心风机性能试验一．试验目的风机性能试验的目的在于掌握离心式风机性能测试的方法，求得离心式风机在给定转速下标准进气状态时的空气动力性能，并给出其特性曲线，从而提供风机合理的工作范围。

二．实验内容采用计算机自动测试的方法获取离心式风机性能曲线。

三．试验装置和仪器图1 进出气联合试验装置简图系统由风机试验台、传感器、数据采集器、PC机和打印机组成。

风机进出口静压测量采用FG300 A 06 BIN M5智能压力变送器，动压测量采用FG700 DP 3 S J1 B M3智能差压变送器，输出为4～20mA电流信号。

电机功率测量采用三相交流有功功率变送器，输出为0～＋5V电压信号。

风机转速测量采用红外光电转速传感器，输出为脉冲信号。

数据采集器的任务是将传感器输出的电流、电压以及脉冲信号进行整形、滤波、放大，然后在8051单片机控制下进行A/D变换，所得的结果经RS232标准通讯接口传送给PC机，进行数据的分析、计算及显示，并可将计算结果存于硬盘或打印输出。

四．操作方法及实验步骤1．按规定要求连接传感器、数据采集器的电源线及信号线，然后开启电源。

2．在PC机上运行测试软件，从下拉式菜单上选择“数据采集”选项，此时屏幕显示风机的全压、静压、轴功率及效率坐标图，各坐标图上均有一红点，分别表示当前风机的全压、静压、轴功率及效率随流量的变化关系，当风机的工况改变时，红点亦会随之移动。

3．关闭风机出口节流锥，开启电机电源，缓慢开启节流锥，逐渐增大风机流量，同时观察计算机屏幕上四个坐标图中红点的位置，在需要采集数据的工况点，按“回车”键，此时屏幕上的红点变成白点，表示计算机已采集了该工况点处的数据。

按此方法，在0～最大流量范围内采集7～10个工况点的数据，数据采集工作即告结束。

4． 从计算机下拉式菜单上选择“特性曲线”选项，计算机立即将屏幕上全部的工况点拟合成特性曲线。

5． 通过打印机可打印出测试系统图，风机的全压、静压、轴功率及效率曲线，也可打印出原始的测试数据。

风机气动性能实验一、实验目的1．了解离心通风机的工作原理；2．观察离心通风机的运转情况；3．测定离心通风机的性能曲线。

二、基本原理和实验装置借助于高速回转的叶轮，将机械能传递给气体，使气体获得动能、静压能及其总和全压能（又称为全压头），它们的符号分别为，，。

本实验装置采用进排气实验法，流程如图5－1所示。

风机5由吸入管4吸入空气，经排气管8排出，流量的测量由补偿式微压计或压力传感器测出压差值进行计算，压头由进口和出口管线上的压力传感器3和10分别测出其压差，然后进行计算，电动机7的转速由变频器进行调节，并由扭矩转速仪6测出。

电动机的输出功率由扭矩转速仪6测出的扭矩值和转速值计算得到。

1—YZD型（-1kPa）压力传感器； 2—集流器； 3—YZD型（-1kPa）压力传感器； 4—吸入管； 5—风机；6—JN338－30A扭矩转速仪； 7—电动机； 8—排气管； 9—调节阀； 10—YZD型（5kPa）压力传感器图5－1 实验装置三、实验步骤1. 实验前作好准备工作，检查补偿式压差计是否正常，电路接点有否松动，叶轮安装是否牢固，然后用手盘车，观察风机运转有无故障。

2. 确认排气管线调节阀处于全闭位置。

3. 记录大气压计、湿度计的读数。

4. 接通控制柜电源（控制柜面板示意见图5－2），按下启动按扭（两个绿色的按键同时按下）。

5. 打开计算机进入风机气动性能实验控制系统，点击“相关参数”页（出现图5－3的界面），在该界面中将列举的各个试验参数按要求填好（包括调整电动机转速的设定值至指定值），然后切换到“实验数据”页，点击“启动”键，启动风机开始作实验。

6. 调节调节阀，从全闭到全开分为若干档，得出不同流量。

在各档操作稳定后，记录转速、扭矩、补偿式微压计、进气管和排气管线上的压力传感器的数值（界面见图5－4），代入相应公式计算，得到风机的气动性能参数，同时“性能曲线”页（界面见图5－5），将把实验数据转换成风机性能曲线，可以点击“打印”将图表打印出来。

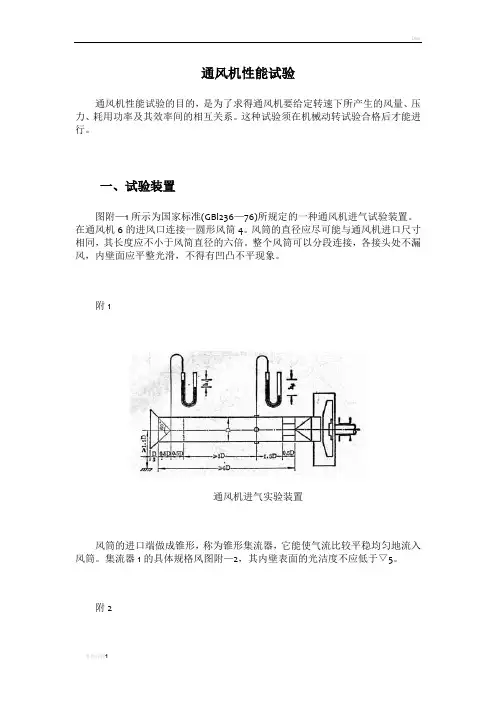

通风机性能试验通风机性能试验的目的，是为了求得通风机要给定转速下所产生的风量、压力、耗用功率及其效率间的相互关系。

这种试验须在机械动转试验合格后才能进行。

一、试验装置图附—1所示为国家标准(GBl236—76)所规定的一种通风机进气试验装置。

在通风机6的进风口连接一圆形风筒4。

风筒的直径应尽可能与通风机进口尺寸相同，其长度应不小于风简直径的六倍。

整个风筒可以分段连接，各接头处不漏风，内壁面应平整光滑，不得有凹凸不平现象。

附1通风机进气实验装置风筒的进口端做成锥形，称为锥形集流器，它能使气流比较平稳均匀地流入风筒。

集流器1的具体规格风图附—2，其内壁表面的光洁度不应低于▽5。

附2锥形集流器在流集器与风筒4之间固定有风栅节流器3，它由一孔眼较大的金属丝网制成。

另外再准备风块其直径比风简直径略小而孔眼规格不同的金属筛板或金属丝网，以便在测试时分层叠加于固定网栅上，调节进风量。

在风筒进口端和截面1处的风筒壁上，分别沿圆周均匀分布钻孔3～4个，孔径～3毫米。

贺孔应垂直于风壁，周转围要平整无毛刺。

每个贺孔上焊接一个内径为6~10毫米的短管，并用胶管互相连通，再分别接以压力计上，以测量风筒进口静压H静进和截面I处的静压H静1。

测量H静进的压力计最好要用斜管微压计，测量H静1则用一般U型压力计。

为了防止气流在风筒内发生扭转，在与通风机进口连接端的风筒内装有整流栅5，其结构尺寸如图附—3。

它是一“井”字形隔板，可用厚度为δ=0．012~0．015D 的钢板制成。

当厚度较大的，也可以用木板制成。

附3整流栅试验风筒的进口端应布置在室内，不受自然风力的干扰，在周围1．5D 距离内(自风筒中心算起)，不得有障碍物。

为了测量通风机耗有的功率，可采用专门的测功装置。

图附—4为利用扭矩法在电动机上测量其转子与定子机壳间的相对扭矩，以计算电动机出力的测功装置。

图中1为电动机(一般为4级)，由带轴承的支架2支承。

3为电动机轴，借联轴器与通风机轴连接。

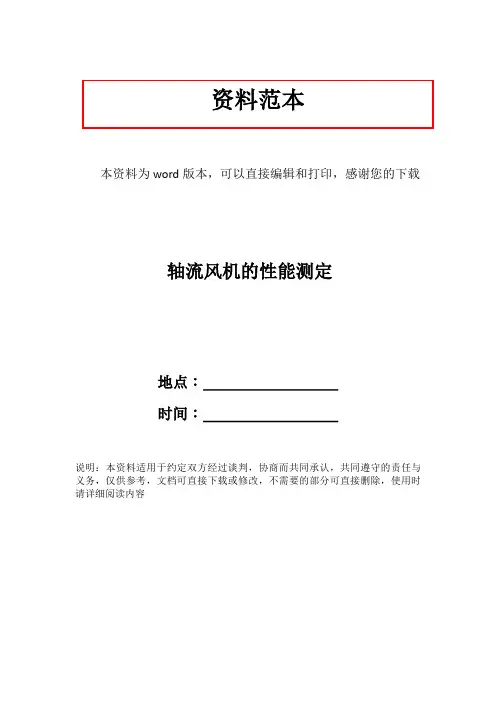

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载轴流风机的性能测定地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容目录摘要 (3)1 轴流式风机概述1.1轴流式风机的工作原理 (1)1.2轴流式风机的基本形式 (1)1.3轴流式风机的构造 (2)2通风机性能参数2.1空气动力性能曲线的基本参数 (4)2.2压力的测量 (6)2.3流量的测量 (8)2.4转速的测量 (8)2.5功率的测量 (9)3 通风机空气动力性能的实验室测定3.1轴流式风机空气动力性能的实验装置 (10)3.2轴流式风机的性能曲线分析 (10)4 通风机性能测试实验4.1轴流式风机的性能实验 (11)4.2离心式风机的性能实验 (16)5 通风机现场试验 (25)总结 (26)参考文献 (28)主要符号Q - - - - - - - - - - - - - - - - - - - - - - 通风机流量 ( m/s )P - - - - - - - - - - - - - - - - - - - - - - 全压 ( N/m)P- - - - - - - - - - - - - - - - - - - - - - 动压 ( N/m)P- - - - - - - - - - - - - - - - - - - - - - 静压 ( N/m)N- - - - - - - - - - - - - - - - - - - - - - 轴功率- - - - - - - - - - - - - - - - - - - - - - 全压效率- - - - - - - - - - - - - - - - - - - - - - 静压效率D - - - - - - - - - - - - - - - - - - - - - - 风管直径P- - - - - - - - - - - - - - - - - - - - - - 大气压力 ( P)A - - - - - - - - - - - - - - - - - - - - - - 风管面积 ( m)- - - - - - - - - - - - - - - - - - - - - - 空气温度 ( K )- - - - - - - - - - - - - - - - - - - - -空气密度 ( kg/m)轴流风机的性能测定摘要通风机是电厂中重要的辅机之一，其运行安全性和经济性尤为重要，通风机性能实验是保证通风机质量和获得通风机性能特性的一项重要工作。

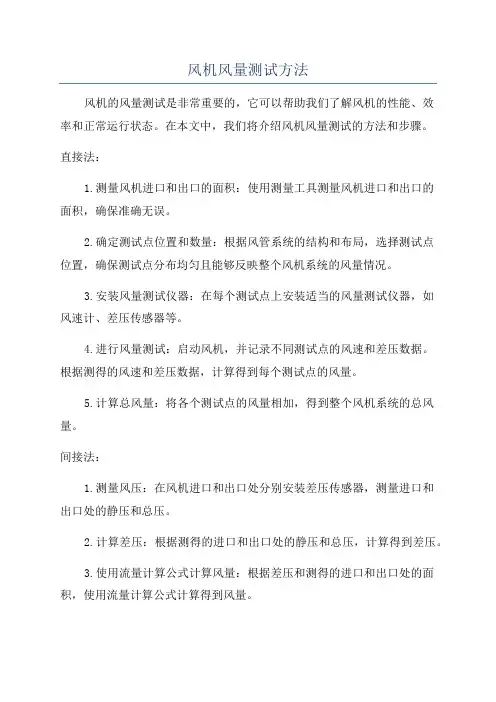

风机风量测试方法风机的风量测试是非常重要的，它可以帮助我们了解风机的性能、效率和正常运行状态。

在本文中，我们将介绍风机风量测试的方法和步骤。

直接法：1.测量风机进口和出口的面积：使用测量工具测量风机进口和出口的面积，确保准确无误。

2.确定测试点位置和数量：根据风管系统的结构和布局，选择测试点位置，确保测试点分布均匀且能够反映整个风机系统的风量情况。

3.安装风量测试仪器：在每个测试点上安装适当的风量测试仪器，如风速计、差压传感器等。

4.进行风量测试：启动风机，并记录不同测试点的风速和差压数据。

根据测得的风速和差压数据，计算得到每个测试点的风量。

5.计算总风量：将各个测试点的风量相加，得到整个风机系统的总风量。

间接法：1.测量风压：在风机进口和出口处分别安装差压传感器，测量进口和出口处的静压和总压。

2.计算差压：根据测得的进口和出口处的静压和总压，计算得到差压。

3.使用流量计算公式计算风量：根据差压和测得的进口和出口处的面积，使用流量计算公式计算得到风量。

4.进行多点测试：在不同位置设置多个测量点，重复上述步骤，根据测得的风量数据可以绘制出风量分布图。

无论是直接法还是间接法，都需要注意以下几点：-在测试过程中必须确保风机处于稳定工作状态，避免外界因素对测试结果的干扰。

-测量风速时，需要根据测试点位置来确定合适的风速计使用方式（如静测式或动测式）。

-差压传感器的选用要具有高精度和稳定性，以确保测试结果的准确性。

-在进行风速测量时，应该确保测量仪器的位置和方向是正确的，以避免因误差而导致测试结果的偏差。

-在测试结束后，需要对测试仪器进行校准，以确保下次测试的准确性。

总之，风机风量测试是确保风机正常运行和性能表现的重要手段。

通过选择合适的测试方法和正确的测试步骤，我们可以准确地测量和评估风机的风量，以便及时发现和解决潜在的问题，并保证风机系统的正常运行。

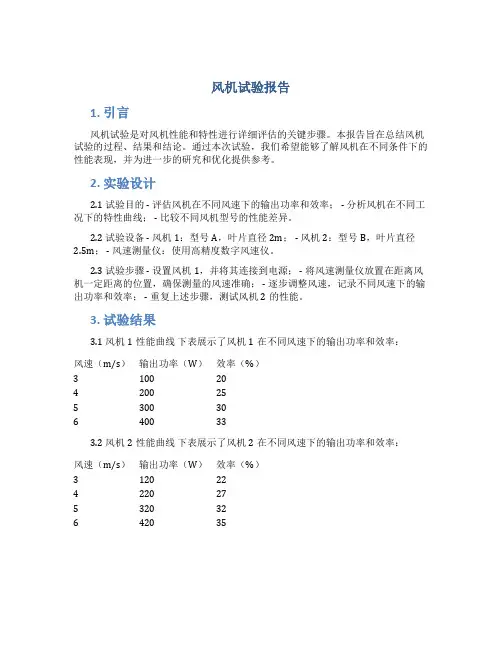

风机试验报告1. 引言风机试验是对风机性能和特性进行详细评估的关键步骤。

本报告旨在总结风机试验的过程、结果和结论。

通过本次试验，我们希望能够了解风机在不同条件下的性能表现，并为进一步的研究和优化提供参考。

2. 实验设计2.1 试验目的 - 评估风机在不同风速下的输出功率和效率； - 分析风机在不同工况下的特性曲线； - 比较不同风机型号的性能差异。

2.2 试验设备 - 风机1：型号A，叶片直径2m； - 风机2：型号B，叶片直径2.5m； - 风速测量仪：使用高精度数字风速仪。

2.3 试验步骤 - 设置风机1，并将其连接到电源； - 将风速测量仪放置在距离风机一定距离的位置，确保测量的风速准确； - 逐步调整风速，记录不同风速下的输出功率和效率； - 重复上述步骤，测试风机2的性能。

3. 试验结果3.1 风机1性能曲线下表展示了风机1在不同风速下的输出功率和效率：风速（m/s）输出功率（W）效率（%）3 100 204 200 255 300 306 400 333.2 风机2性能曲线下表展示了风机2在不同风速下的输出功率和效率：风速（m/s）输出功率（W）效率（%）3 120 224 220 275 320 326 420 354. 结果分析4.1 风机性能对比通过对比风机1和风机2的性能曲线，可以发现在相同风速下，风机2的输出功率和效率略高于风机1。

这表明风机2的设计更加高效，具有更好的性能。

4.2 风速对风机性能的影响随着风速的增加，风机的输出功率和效率也呈现出增加的趋势。

这与我们的预期一致，说明风速是影响风机性能的重要因素。

5. 结论通过本次试验，我们得出以下结论： - 风机2相较于风机1，具有更高的输出功率和效率； - 随着风速的增加，风机的输出功率和效率也会增加。

这些结果对于进一步优化风机设计、提高风能利用效率具有重要意义。

6. 参考文献[参考文献1] [参考文献2]。

风机性能实验报告总结引言风机作为一种重要的流体机械设备，在工业生产中扮演着关键的角色。

对风机性能进行实验研究是了解其工作特性以及优化设计的必要手段。

本实验旨在通过对风机的性能参数进行测试和分析，探索其气流传递和能量转化的原理。

实验方法1. 实验设备：风机测试台、风速测量仪、功率测量仪、漏斗、砝码等。

2. 实验步骤：- 设置风机测试台并连接相关传感器和测量仪器。

- 将风机启动，并校准风速测量仪和功率测量仪。

- 在不同转速和风道阻力条件下，分别测量风机的风速、功率等性能参数。

- 记录实验数据，并进行后续处理和分析。

实验结果与分析1. 风机性能曲线根据实验数据，绘制了风机的性能曲线，包括风功率-风速曲线、静压-风速曲线和效率-风速曲线等。

通过分析曲线可以得出风机在不同工况下的性能特点，为风机的工程应用提供参考。

2. 能量转化和损失分析通过计算风机的效率和风力提供的功率、风压等参数，可以对风机的能量转化和损失进行分析。

根据能量守恒定律，风机能量的输入需要等于输出加上损耗，因此对能量损失的定量评估有助于发现潜在问题并提出改进方案。

3. 风机特性参数确定通过实验，能够确定风机的特性参数，如最大风速、额定转速、最大静压等。

这些参数对于工程设计和设备选择非常重要，能够保证风机的正常运行和性能指标满足要求。

实验结论1. 风机性能的良好与否直接影响到其工程应用的效果，通过实验可以对风机的性能进行客观评估和优化设计。

2. 风机的气流传递和能量转化是其工作原理的基础，性能参数的分析可以帮助理解风机的工作特点和问题所在。

3. 实验结果可以为风机的选型、设计和优化提供参考依据，对提高风机的效率和可靠性具有重要意义。

参考文献[1] 风机性能实验报告，著者，XX大学，年份。

[2] 王某某，李某某，风机性能参数测试与分析，东北大学学报，2020年，第X期，第X页。

致谢感谢实验中给予的帮助和支持，同时也对文献资料的借鉴表示感谢。

总之，通过本次风机性能实验，我们对风机的气流传递和能量转化机制有了更深入的理解，这对于风机的优化设计和工程应用具有重要意义。

离心风机性能测试的方法1. 流量测试流量是离心风机性能的一个关键指标。

为了测试离心风机的流量，可以采用以下步骤：1. 安装流量计：在离心风机出口处安装一个流量计。

确保流量计的安装位置不会影响风机的正常运行。

2. 风机负载设置：根据需要设置风机的负载。

这可以通过调整出口阀门或其他控制设备来实现。

3. 流量测试：打开风机，并记录流量计显示的值。

在稳定的运行状态下，记录一段时间内的平均流量。

4. 重复测试：为了确保结果的准确性，可以重复多次测试，并取平均值作为最终结果。

2. 功率测试功率是另一个重要的离心风机性能参数。

要测试离心风机的功率，可以按照以下步骤进行：1. 安装功率计：在离心风机的电力供应线路上安装一个功率计。

确保功率计的安装位置不会干扰风机的正常运行。

2. 风机负载设置：根据需要设置风机的负载。

3. 功率测试：打开风机，并记录功率计显示的值。

在稳定的运行状态下，记录一段时间内的平均功率。

4. 重复测试：为了确保结果的准确性，可以重复多次测试，并取平均值作为最终结果。

3. 效率计算离心风机的效率是评估其能源利用情况的指标。

要计算离心风机的效率，可以使用以下公式：效率（%）= （风机输出功率 / 风机输入功率）× 100其中，风机输出功率可以通过功率测试得到，风机输入功率可以通过流量测试和压力测试计算得到。

4. 压力测试离心风机的压力也是其性能的一个重要参数。

要测试离心风机的压力，可以按照以下步骤进行：1. 安装压力计：在离心风机进口和出口处分别安装压力计。

确保压力计的安装位置不会干扰风机的正常运行。

2. 风机负载设置：根据需要设置风机的负载。

3. 压力测试：打开风机，并记录进口和出口处的压力计显示的值。

在稳定的运行状态下，记录一段时间内的平均压力。

4. 重复测试：为了确保结果的准确性，可以重复多次测试，并取平均值作为最终结果。

请注意，以上方法只是离心风机性能测试的基本步骤。

实际测试过程中，可能需要根据具体情况进行调整和补充。

离心风机性能测试的方法简介本文档旨在介绍离心风机性能测试的方法。

离心风机是一种常用的工业设备，用于产生气流流体力学性能测试对于评估和改进离心风机的性能至关重要。

测试设备进行离心风机性能测试时，需要准备以下设备：1. 测试台：用于安装和操作离心风机。

2. 流量计：用于测量风机的气流量。

3. 压力计：用于测量风机的出口压力。

4. 温度计：用于测量风机的进口和出口温度。

5. 速度计：用于测量风机的转速。

测试步骤离心风机性能测试的步骤如下：1. 安装离心风机：将离心风机正确而安全地安装在测试台上。

2. 连接仪器：将流量计、压力计、温度计和速度计正确地连接到离心风机的进口和出口。

3. 测量进口条件：在测试开始之前，记录并测量离心风机的进口条件，包括温度和压力。

4. 启动风机：启动离心风机，并调整风机的转速到所需的测试速度。

5. 测量风流：使用流量计测量风机的气流量。

6. 测量压力：使用压力计测量风机的出口压力。

7. 测量温度：使用温度计测量风机的进口和出口温度。

8. 记录数据：将所有测量结果记录下来，并进行必要的计算和分析。

9. 停止风机：在测试结束后，停止离心风机的运行。

10. 数据分析：根据记录的数据进行性能分析，并评估离心风机的性能。

结论通过以上步骤，可以进行离心风机性能测试，并评估风机的气流流体力学性能。

这些测试可以帮助工程师评估和改进离心风机的设计和性能，从而提高其效率和可靠性。

请注意，离心风机性能测试应根据实际情况和要求进行调整和扩展，以确保测试的准确性和可重复性。

研究生机电综合实验风机性能测试实验指导书西安科技大学机械工程学院通风机是煤矿安全生产中的重要设备，其性能关系到工作人员的人身安全和运行的经济性。

该实验系统可完成空气密度ρ、风量v q 、静压st p 、轴功率sh P 、静压效率st η、转速n 等主要参数的测试和计算，并可将通风机的压力、功率和效率等随通风机的流量的不同而变化的关系绘成曲线，即通风机的性能曲，以此来评价通风机的性能。

实验系统主要有通风机、变频器、压力、温度、湿度、功率、风速传感器、数据采集装置、微型计算机系统、测试分析软件等组成。

一、 实验目的1. 通过本实验使学生了解矿井通风系统的组成，了解流量、压力、功率等各参数的关系，加强对风机运行工况的认识。

2. 学习本实验中所涉及的各种参数的测量方法，掌握风机性能分析的方法。

3. 通过标准环境和实验环境的对比，了解环境因数对风机性能的影响。

4. 学习计算机测试系统的构成方式及简单虚拟仪器的设计。

二、 实验对象轴流风机、离心风机 。

三、 实验原理与方法本实验采用标准为中华人民共和国安全生产行业标准《AQ 1011—2005煤矿在用主通风机系统安全检测检验规范》，按本规范要求对实验室现有轴流风机、离心风机进行通风机性能测试。

1. 通风机主要性能参数风机的基本性能参数包括流量v q 、全压p 、静压s p 、功率a P 、全压效率t η、静压效率s η、转速n 、比转速等，它们从不同的角度表示了风机的工作性质。

(1) 流量。

风机流量是指单位时间内通过风机进口的气体的体积，单位为 m 3/s ，m 3/h 。

(2) 全压。

风机全压指单位体积气体从风机进口截面经叶轮到风机出口截面所获得的机械能，单位为Pa 。

若忽略位能的变化，风机的全压可表示为：22221111()()22p p v p v ρρ=+-+ （1）式中：2p ，1p ——风机出口、进口截面处气体的压强，单位为Pa ；2v ，1v ——风机出口、进口截面处气体的平均速度，单位为m/s 。

风机性能试验方案1. 引言风机作为重要的工业设备，在多个领域中起到关键的作用。

为了保证风机的正常运行和性能指标的达标，需要对其进行性能试验。

本文档将介绍一种风机性能试验方案，包括试验目的、试验对象、试验内容、试验方法和试验结果的分析与评价等。

2. 试验目的本次风机性能试验的目的是评估风机的性能指标，包括风量、静压、效率等。

通过试验可以了解风机的实际工作状态，为后续的工程设计和运营提供参考依据。

3. 试验对象本次试验的对象是某型号风机，其主要技术参数如下： - 风量范围：1000-5000 m3/h - 静压范围：100-500 Pa - 电机功率：2-10 kW4. 试验内容本次试验主要包括以下内容： - 风机静态特性试验：通过改变风机的进出口阻力，测量不同工况下的静压和风量，并绘制伏安特性曲线。

- 风机效率试验：在一定工况下，测量风机的输入功率和输出功率，计算风机的效率。

- 风机噪声测试：通过测量风机运行时的噪声水平，评估风机的噪声性能。

5. 试验方法5.1 风机静态特性试验1.根据试验要求，选择不同的进出口阻力工况，保证风机在每个工况下的运行稳定。

2.在每个工况下，使用静压传感器和流量计测量静压和风量数据。

3.记录每个工况下的电机功率。

4.通过数据处理和分析，得到不同工况下的风量-静压特性曲线。

5.2 风机效率试验1.在一定工况下，使用功率表测量风机的输入功率。

2.利用静压传感器和流量计测量风机的静压和风量。

3.根据输入功率和输出功率的测量结果，计算风机的效率。

5.3 风机噪声测试1.使用声级计测量风机的工作噪声。

2.将声级计放置在一定距离处，以保证测量结果准确可靠。

3.记录风机运行时的噪声水平，并进行数据统计和分析。

6. 试验结果分析与评价根据试验数据和测试结果，对风机的性能进行分析与评价，包括但不限于以下内容： - 风机的风量-静压特性曲线，分析风机在不同工况下的性能表现。

- 风机的效率，评估风机的能耗水平和能量利用情况。

离⼼风机性能测试实验（1）离⼼风机性能测试实验⼀、实验⽬的1、了解风机的构造，掌握风机操作和调节⽅法2、测定风机在恒定转速情况下的特性曲线并确定该风机最佳⼯作范围⼆、基本原理1、基本概念和基本关系式1.1、风量风机的风量是指单位时间内从风机出⼝排出的⽓体的体积，并以风机⼊⼝处⽓体的状态计，⽤Q 表⽰，单位为m 3/h 。

1.2、风压风机的风压是指单位体积的⽓体流过风机时获得的能量，以t P 表⽰，单位为J/m 3=N/m 2，由于t P 的单位与压⼒的单位相同，所以称为风压。

⽤下标1，2分别表⽰进⼝与出⼝的状态。

在风机的吸⼊⼝与压出⼝之间，列柏努⼒⽅程：f Hg u g p z H g u g p z ∑+++=+++2222222111ρρ (1)上式各项均乘以 g ρ并加以整理得：f Hg u u p p z z g gH ∑+-+-+-=ρρρρ2)()()(21221212 (2)对于⽓体，式中ρ（⽓体密度）值⽐较⼩，故)(12z z g -ρ可以忽略；因进⼝管段很短， f H g ∑ρ也可以忽略。

当空⽓直接由⼤⽓进⼊通风机，则21u 也可以忽略。

因此，上述的柏努⼒⽅程可以简化成：2)(2212u p p gH P t ρρ+-== (3)上式中)(12p p -称为静风压，以st P 表⽰。

222u ρ称为动风压，⽤dP 表⽰。

离⼼风机出⼝处⽓体流速⽐较⼤，因此动风压不能忽略。

离⼼风机的风压为静风压和动风压之和，⼜称为全风压或全压。

风机性能表上所列的风压指的就是全风压。

2、风机实验流体流经风机时，不可避免的会遇到种种流动阻⼒，产⽣能量损失。

由于流动的复杂性，这些能量损失⽆法从理论上作出精确计算，也因此⽆法从理论上求得实际风压的数值。

因此，⼀定转速下的风机的t P —Q, st P —Q ，N —Q,t η—Q ，st η—Q 之间的关系，即特性曲线，需要实验测定。

2.1、风量Q 的测定我们可以通过测量管路中期体的动风压来确定风量的⼤⼩。
