浅谈无蜗壳风机研发中存在的问题摘要：目前来看，对于无蜗壳风机的使用越来越多，并且对于无蜗壳风机的研究也越来越深入。
但是在对无蜗壳风机进行研究的过程中也发现了相关的问题，主要是：市场上的两种无蜗壳风机之间辨别很难；采取进气实验的方法所得到的出口总压强以及效率的数值偏大；采用旋转无叶的扩压器可以提高机器的性能，但是在使用过程中缺乏定量的数据进行详细的说明。
本文主要是通过相关的实验以及调查对上述的问题提出一些看法以及意见。
关键词：无蜗壳风机；研发；问题现阶段，对于无蜗壳风机的研究时间还很短暂，并且在国内外，对于该项机器的研究都很缺乏，并且在现在的市场上，有关的无蜗壳风机的机器性能还不够完善，因此还有很多地方需要进行进一步的改进与完善。
本文主要就国内现今关于无蜗壳风机的发展现状进行研究，对于研究过程中出现的种种问题予以透彻的分析，并且给出了解决这些问题的对应措施，以此为今后的无蜗壳风机的应用提供借鉴，从而使我国的无蜗壳风机研究朝着更深远的方向发展。
一、国内关于无蜗壳风机的研究现状一般来说，无蜗壳风机在空调以及制冷系统中的使用比较广泛，但这里的其实是离心风机的结构，没有蜗壳。
[1]目前市场上主要有两种类别不同的无蜗壳风机：一种是叶轮出口气流并且在其中没有其他的遮挡，直接流入到大气之中；另一种是将无蜗壳风机放入到一个有进出口的箱体之中，和箱体一体作为一个风机的产品。
可以看出来，后者的机器性能是和箱体的质量有关，并且它在和箱体实现统一之后，它的性能与原来相比较差别很大。

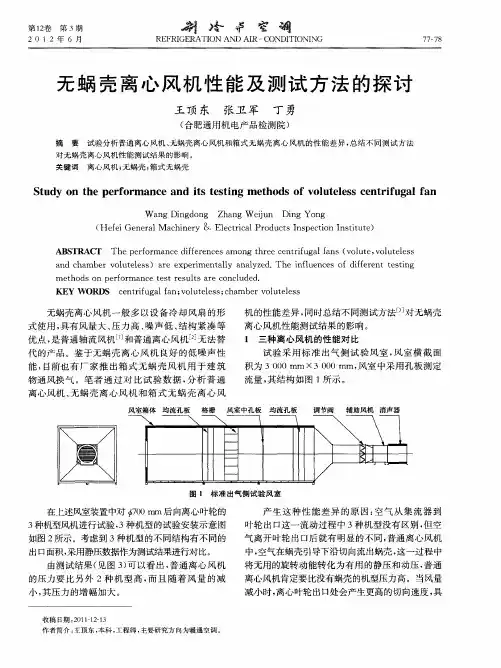

另外，对于无蜗壳机器的测试以及评估的问题还不够完善。
这是因为它的设计中除去了蜗壳的设计，因此在对其进行性能测试时大多采用的是进气实验，并且按照规定风机的出口气压为大气压的数值，出口的计算速度就取叶轮进行旋转时的平均速度。
这种规定的前提是出口的流动速度均匀，并且一般的离心风机从蜗壳出流时是基本符合的。
但在无蜗壳风机之中，由于叶片的两侧是压力边以及吸力边，因此这两侧流动的压强以及速度都不相同，并且在吸力边的出口还出现分离，在出口后可能还会引起卷吸的现象，因此，它的出口流动速度是不够均匀的。
无蜗壳风机的特性研究及应用摘要：无蜗壳风机自从出现后，已经在国内外具有多年的发展和使用历史，其不仅在纺织业、烘箱干燥机内得到使用，在空调行业的应用也比较普遍，常见的有空气过滤机组、四面出风卡式风机盘机组等。
该种风机的优点就是能够让机组整体结构得到改善，机组个向出风都比较均匀，而且，风机段体积能够缩小，在箱体内进行配置时，只要考虑到风口的方向，因此，只要根据空调机组的需求在风机段上任意开设相应的风口，就能够实现快速应用。
本文就针对无蜗壳风机的特性进行研究，并针对其应用措施展开探讨。
关键词：无蜗壳风机；特征；应用措施最近几年，无蜗壳风机凭借自身出口方向任意、体积小、风量调节范围大、静压效率高等优势在很多领域都得到普遍的应用。
而大量知识密集型产业的发展，例如生物制药、微生物、机密机械加工、航天、新型材料等产业的发展给精密空调、商用空调和净化空调的发展都提供了较为广阔的市场空间。
而且，恒温恒湿场地的要求让无蜗壳风机的使用得到快速发展[1]。
为了能够更好地对无我风机选型进行分析，本文就针对这种风机常见的结构和形式进行探讨，并针对其应用方法和特点进行研究，以期为今后相关机型的设计和使用提供相应的指导和参考。
一、无蜗壳风机无蜗壳风机作为一种没有蜗壳、只有风叶的风机，从其构造中不难发现，在实际设计期间，风机蜗壳一般会被设计成螺旋线的形状，从风机蜗壳蜗舌到出口，蜗壳的截面积呈现出逐渐增大的趋势，其主要作用就是从离心叶轮中流出的高速气流动压转变成能够对阻力进行克服的静压[2]。
经过特殊设计的无蜗壳风机叶轮和箱体之间是组合，具体如图2所示，从叶轮流出的气体不难发现其和设备箱体直接形成静压箱，减少气体流动期间的流动损失现象，但是，风机动压会损失掉，因此，在无蜗壳风机样本中对其实施的一般都是静压。
图2 无蜗壳风机和有蜗壳风机对比图三、无蜗壳风机实际应用探讨有的领域将是否使用无蜗壳风机当成对空调机机组优劣进行衡量的主要标志，从实际状况来分析无蜗壳风机适用于一定的场合，但是，并非所有的有蜗壳风机都要改成无蜗壳风机，对于空调机组优劣程度产生决定性的因素较多，包括机组的噪声、效率、余压、维护方便、密封性的显著特征[4]。

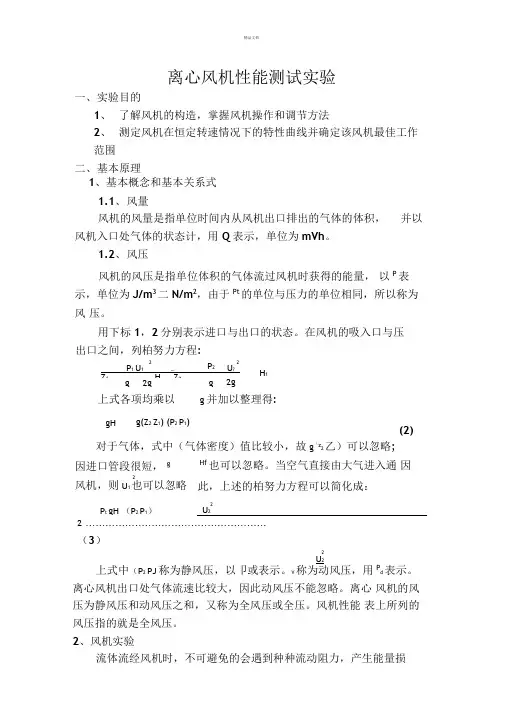

精品文档离心风机性能测试实验一、 实验目的1、 了解风机的构造，掌握风机操作和调节方法2、 测定风机在恒定转速情况下的特性曲线并确定该风机最佳工作 范围二、 基本原理1、基本概念和基本关系式1.1、 风量风机的风量是指单位时间内从风机出口排出的气体的体积， 并以风机入口处气体的状态计，用 Q 表示，单位为mVh 。
1.2、 风压风机的风压是指单位体积的气体流过风机时获得的能量， 以P 表 示，单位为J/m 3二N/m 2，由于Pt 的单位与压力的单位相同，所以称为风 压。
用下标1，2分别表示进口与出口的状态。
在风机的吸入口与压对于气体，式中（气体密度）值比较小，故g （z 2乙）可以忽略; Hf也可以忽略。
当空气直接由大气进入通 因此，上述的柏努力方程可以简化成：2U 22 .......................................................（3）2 U2上式中（P 2 PJ 称为静风压，以卩或表示。
V 称为动风压，用P d 表示。
离心风机出口处气体流速比较大，因此动风压不能忽略。
离心 风机的风压为静风压和动风压之和，又称为全风压或全压。
风机性能 表上所列的风压指的就是全风压。
2、风机实验流体流经风机时，不可避免的会遇到种种流动阻力，产生能量损2P 1 U 1 …P 22U ?Z 1HZ 22gg2ggg 并加以整理得:g(Z 2 Z 1) (P 2 P 1)(2)因进口管段很短， g2风机，则U 1也可以忽略 P t gH （P 2 P 1） 出口之间，列柏努力方程:H f上式各项均乘以gH失。
由于流动的复杂性，这些能量损失无法从理论上作出精确计算，也因此无法从理论上求得实际风压的数值。
因此，一定转速下的风机1欢迎下载精品文档的R — Q, P st — Q N — Q, t — Q st — Q 之间的关系，即特性曲线，需 要实验测定。
2.1、风量Q 的测定我们可以通过测量管路中期体的动风压来确定风量的大小。

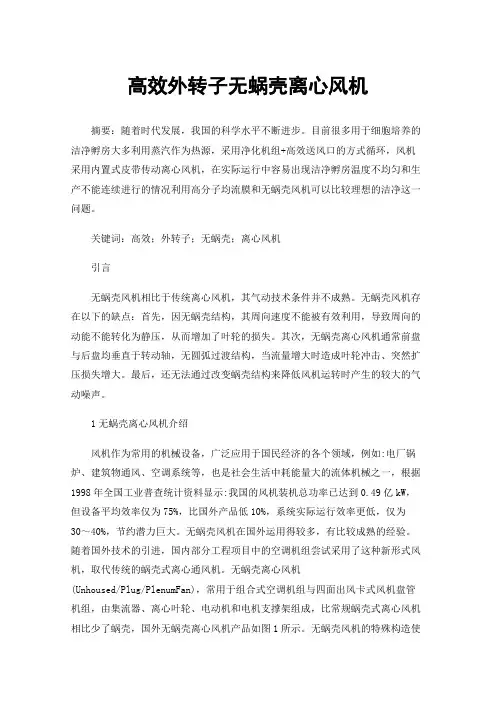

高效外转子无蜗壳离心风机摘要：随着时代发展，我国的科学水平不断进步。
目前很多用于细胞培养的洁净孵房大多利用蒸汽作为热源，采用净化机组+高效送风口的方式循环，风机采用内置式皮带传动离心风机，在实际运行中容易出现洁净孵房温度不均匀和生产不能连续进行的情况利用高分子均流膜和无蜗壳风机可以比较理想的洁净这一问题。
关键词：高效；外转子；无蜗壳；离心风机引言无蜗壳风机相比于传统离心风机，其气动技术条件并不成熟。
无蜗壳风机存在以下的缺点：首先，因无蜗壳结构，其周向速度不能被有效利用，导致周向的动能不能转化为静压，从而增加了叶轮的损失。
其次，无蜗壳离心风机通常前盘与后盘均垂直于转动轴，无圆弧过渡结构，当流量增大时造成叶轮冲击、突然扩压损失增大。
最后，还无法通过改变蜗壳结构来降低风机运转时产生的较大的气动噪声。
1无蜗壳离心风机介绍风机作为常用的机械设备，广泛应用于国民经济的各个领域，例如:电厂锅炉、建筑物通风、空调系统等，也是社会生活中耗能量大的流体机械之一，根据1998年全国工业普查统计资料显示:我国的风机装机总功率已达到0.49亿kW，但设备平均效率仅为75%，比国外产品低10%，系统实际运行效率更低，仅为30～40%，节约潜力巨大。
无蜗壳风机在国外运用得较多，有比较成熟的经验。
随着国外技术的引进，国内部分工程项目中的空调机组尝试采用了这种新形式风机，取代传统的蜗壳式离心通风机。
无蜗壳离心风机(Unhoused/Plug/PlenumFan)，常用于组合式空调机组与四面出风卡式风机盘管机组，由集流器、离心叶轮、电动机和电机支撑架组成，比常规蜗壳式离心风机相比少了蜗壳，国外无蜗壳离心风机产品如图1所示。
无蜗壳风机的特殊构造使之与传统蜗壳式风机相比具有如下优势。
(1)无“喘振”现象。
在特性曲线左侧没有轴流风机所具有的马鞍形工作区，所以在小流量区域工作时不会出现“喘振”现象。
图1无蜗壳离心风机(2)效率高。
电机采用直联形式，传动效率高;在风机出口动压占全压比例小，静压效率高，可获得好的气流条件，风机出口不需设置均流装置。

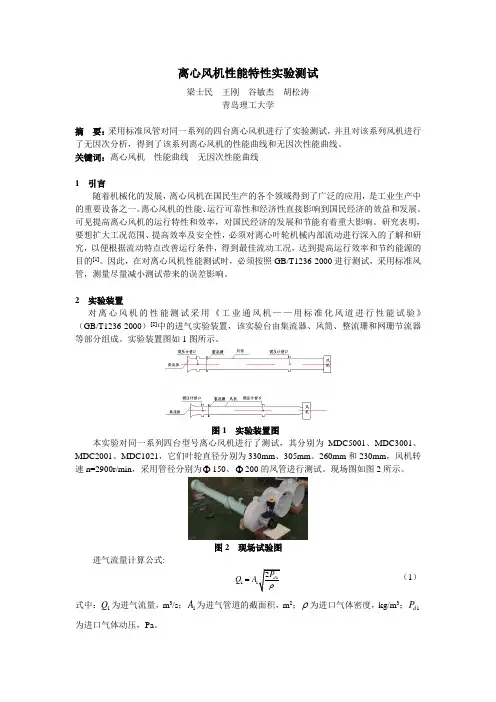

离心风机性能特性实验测试梁士民 王刚 谷敏杰 胡松涛青岛理工大学摘 要：采用标准风管对同一系列的四台离心风机进行了实验测试，并且对该系列风机进行了无因次分析，得到了该系列离心风机的性能曲线和无因次性能曲线。
关键词：离心风机 性能曲线 无因次性能曲线1 引言随着机械化的发展，离心风机在国民生产的各个领域得到了广泛的应用，是工业生产中的重要设备之一。
离心风机的性能、运行可靠性和经济性直接影响到国民经济的效益和发展。
可见提高离心风机的运行特性和效率，对国民经济的发展和节能有着重大影响。
研究表明，要想扩大工况范围、提高效率及安全性，必须对离心叶轮机械内部流动进行深入的了解和研究，以便根据流动特点改善运行条件，得到最佳流动工况，达到提高运行效率和节约能源的目的[1]。
因此，在对离心风机性能测试时，必须按照GB/T1236-2000进行测试，采用标准风管，测量尽量减小测试带来的误差影响。
2 实验装置对离心风机的性能测试采用《工业通风机——用标准化风道进行性能试验》（GB/T1236-2000）[2]中的进气实验装置，该实验台由集流器、风筒、整流珊和网珊节流器等部分组成。
实验装置图如1图所示。
图1 实验装置图本实验对同一系列四台型号离心风机进行了测试，其分别为MDC5001、MDC3001、MDC2001、MDC1021，它们叶轮直径分别为330mm 、305mm 、260mm 和230mm ，风机转速n=2900r/min ，采用管径分别为Φ150、Φ200的风管进行测试。
现场图如图2所示。
图2 现场试验图进气流量计算公式:112d P Q ρ= （1）式中：1Q 为进气流量，m 3/s ；1A 为进气管道的截面积，m 2；ρ为进口气体密度，kg/m 3；1d P 为进口气体动压，Pa 。
风管的管段能量损失包括风管的沿程损失和整流珊的局部损失。
取整流珊的局部阻力系数为0.1ζ=，风管的沿程阻力系数0.025λ=，则可得管段能量损失为：11()0.15w d d lP p p dζλ=+= （2）则风机静压为：110.85j j d P P P =- （3）风机全压计算公式：21111210.85()2j d j d A P p p P P V A ρ∆=+=-+（4） 式中：P ∆为风机全压，Pa ；1j P 为进口气流静压，Pa ；1d P 为进口气流动压，Pa ；1A 为进气管道的截面积，m 2；2A 为出气管道的截面积，m 2；ρ为进口气体密度，kg/m 3。

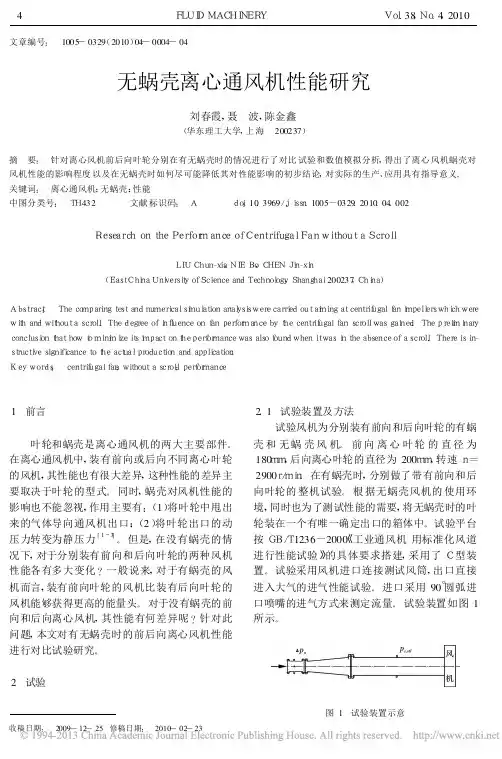

文章编号: 1005—0329(2010)04—0004—04无蜗壳离心通风机性能研究刘春霞,聂 波,陈金鑫(华东理工大学,上海 200237)摘 要: 针对离心风机前后向叶轮分别在有无蜗壳时的情况进行了对比试验和数值模拟分析,得出了离心风机蜗壳对风机性能的影响程度以及在无蜗壳时如何尽可能降低其对性能影响的初步结论,对实际的生产、应用具有指导意义。
关键词: 离心通风机;无蜗壳;性能中图分类号: ＴＨ432 文献标识码: Ａ ｄｏｉ:10.3969/ｊ.ｉｓｓｎ.1005-0329.2010.04.002ＲｅｓｅａｒｃｈｏｎｔｈｅＰｅｒｆｏｒｍａｎｃｅｏｆＣｅｎｔｒｉｆｕｇａｌＦａｎｗｉｔｈｏｕｔａＳｃｒｏｌｌＬＩＵＣｈｕｎ-ｘｉａ,ＮＩＥＢｏ,ＣＨＥＮＪｉｎ-ｘｉｎ(ＥａｓｔＣｈｉｎａＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙ,Ｓｈａｎｇｈａｉ200237,Ｃｈｉｎａ)Ａｂｓｔｒａｃｔ: Ｔｈｅｃｏｍｐａｒｉｎｇｔｅｓｔａｎｄｎｕｍｅｒｉｃａｌｓｉｍｕｌａｔｉｏｎａｎａｌｙｓｉｓｗｅｒｅｃａｒｒｉｅｄｏｕｔａｉｍｉｎｇａｔｃｅｎｔｒｉｆｕｇａｌｆａｎｉｍｐｅｌｌｅｒｓｗｈｉｃｈｗｅｒｅｗｉｔｈａｎｄｗｉｔｈｏｕｔａｓｃｒｏｌｌ.Ｔｈｅｄｅｇｒｅｅｏｆｉｎｆｌｕｅｎｃｅｏｎｆａｎｐｅｒｆｏｒｍａｎｃｅｂｙｔｈｅｃｅｎｔｒｉｆｕｇａｌｆａｎｓｃｒｏｌｌｗａｓｇａｉｎｅｄ.Ｔｈｅｐｒｅｌｉｍｉｎａｒｙｃｏｎｃｌｕｓｉｏｎｔｈａｔｈｏｗｔｏｍｉｎｉｍｉｚｅｉｔｓｉｍｐａｃｔｏｎｔｈｅｐｅｒｆｏｒｍａｎｃｅｗａｓａｌｓｏｆｏｕｎｄｗｈｅｎｉｔｗａｓｉｎｔｈｅａｂｓｅｎｃｅｏｆａｓｃｒｏｌｌ.Ｔｈｅｒｅｉｓｉｎ-ｓｔｒｕｃｔｉｖｅｓｉｇｎｉｆｉｃａｎｃｅｔｏｔｈｅａｃｔｕａｌｐｒｏｄｕｃｔｉｏｎａｎｄａｐｐｌｉｃａｔｉｏｎ.Ｋｅｙｗｏｒｄｓ: ｃｅｎｔｒｉｆｕｇａｌｆａｎ;ｗｉｔｈｏｕｔａｓｃｒｏｌｌ;ｐｅｒｆｏｒｍａｎｃｅ1 前言叶轮和蜗壳是离心通风机的两大主要部件。
![一种压缩机散热用无蜗壳离心风机[实用新型专利]](https://uimg.taocdn.com/f6eb6f2d5fbfc77da269b1f5.webp)
专利名称：一种压缩机散热用无蜗壳离心风机专利类型：实用新型专利
发明人：翁卫国,蒋佳卫
申请号：CN202020290644.X
申请日：20200310
公开号：CN211874749U
公开日：
20201106
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种压缩机散热用无蜗壳离心风机，包括后面板，所述后面板一侧固定安装有电机，所述后面板远离电机的一侧通过螺栓固定安装有对称分布的立柱，所述立柱远离后面板的一侧通过螺栓固定安装有前面板，所述前面板和后面板之间设有叶轮，所述叶轮远离后面板的一侧安装有与前面板固定连接的进风口，进风口采用翻口锥形设计，有力于气流的导向，使气流能充分的进入叶轮流道，提高风机效率，压力，叶轮通过轴套、锥套与输出轴进行固定，利用锁紧螺钉锁紧使锥套内孔缩小，与输出轴抱紧，叶轮拆卸方便,便于叶轮轴向距离调节。
申请人：上海谷科通风设备有限公司
地址：201417 上海市奉贤区柘林镇虹化路99号
国籍：CN
更多信息请下载全文后查看。

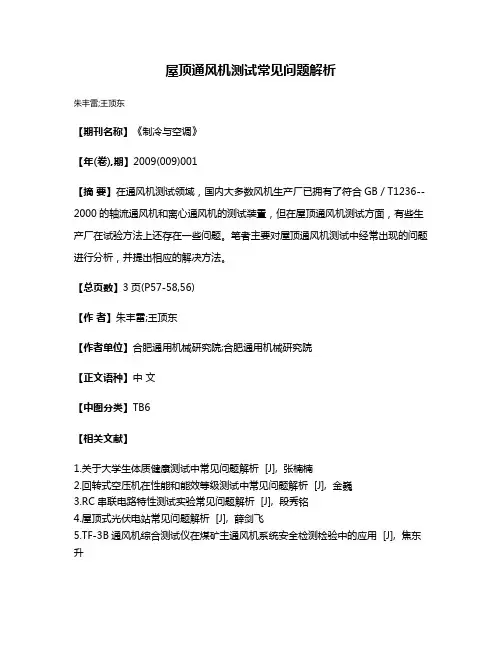

屋顶通风机测试常见问题解析
