CDM600L故障简单判断方法

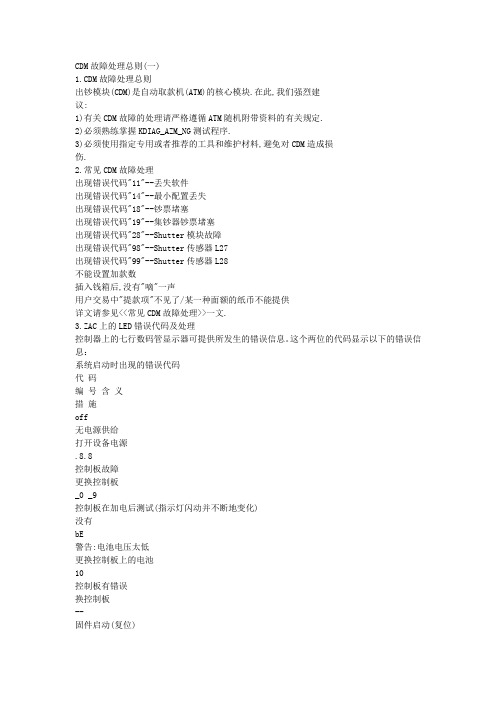

CDM故障处理总则(一)1.CDM故障处理总则出钞模块(CDM)是自动取款机(ATM)的核心模块.在此,我们强烈建议:1)有关CDM故障的处理请严格遵循ATM随机附带资料的有关规定.2)必须熟练掌握KDIAG_AZM_NG测试程序.3)必须使用指定专用或者推荐的工具和维护材料,避免对CDM造成损伤.2.常见CDM故障处理出现错误代码"11"--丢失软件出现错误代码"14"--最小配置丢失出现错误代码"18"--钞票堵塞出现错误代码"19"--集钞器钞票堵塞出现错误代码"28"--Shutter模块故障出现错误代码"98"--Shutter传感器L27出现错误代码"99"--Shutter传感器L28不能设置加款数插入钱箱后,没有"嘀"一声用户交易中"提款项"不见了/某一种面额的纸币不能提供详文请参见<<常见CDM故障处理>>一文.3.ZAC上的LED错误代码及处理控制器上的七行数码管显示器可提供所发生的错误信息。

这个两位的代码显示以下的错误信息：系统启动时出现的错误代码代码编号含义措施off无电源供给打开设备电源.8.8控制板故障更换控制板_0 _9控制板在加电后测试(指示灯闪动并不断地变化)没有bE警告:电池电压太低更换控制板上的电池10控制板有错误换控制板--固件启动(复位)确定正确的固件检查CMOS的参数测试机械零件运行清除没有-->Error 11-->初始化光传感器?gt;CMOS Errors Lxx,22-->Errors 23 (28)-->Errors 18,19,71…9AL xx改变配置或更换控制板后进行光传感器初始化期间发生错误(指示灯在“L”和传感器数码“xx”之间变化)检查传感器xx并释放，再试着复位。

仪表设备故障原因及排除方法仪表设备故障的因素很多，从故障产生的原因来看，可以将故障分为硬故障和软故障。

硬故障主要是指导致故障的元器件、集成电路内部引线、线路、印刷电路板(printed circuit board，PCB)跳线等。

软故障主要是指仪表设备内部逻辑状态变化及有关系统软件和应用软件的设计等。

有些故障既是硬故障，也可是软故障，如通信故障等。

故障还可以分为静态故障和动态故障。

静态故障是那些对于给定的输入，具有稳定的错误输出，故障病症有良好重复性的永久性故障。

动态故障是那些在信号发生变化时才出现的随机性或者间歇性的故障。

前者相对后者来讲更易于观察、检测、研究和排除。

故障原因开路或断路从逻辑状态特性来讲，此类故障是固定故障。

如仪表设备的输出和反应信号的输入回路断开或者开路。

电源故障此类故障属于静态故障。

电源故障的原因多由电源线或地线开路、接线错误或者接触不良造成，也可能是由于仪表设备或者电路板的自身电源组件组件的输入电压超过允许偏差，以及电源组件自身电路故障造成的输出电压超过允许偏差（如电压的异常升高或者降低）。

无源器件故障此类故障如电阻器端帽松脱造成开路，电容器断路或者开路，电容值或电阻值发生变化，电阻器烧毁等。

电阻值的变化可能造成逻辑值模糊等故障，电容值的变化可能引起去耦不良、振荡器频率变化以及造成电动机等设备不能起动等故障。

电源去耦不良这类故障主要是产生的干扰波形（或信号）被叠加到正常的波形上。

可用大容量的滤波电容和高频性能好的瓷片电容来抑制这种干扰。

干扰这种故障是因为一条线上的信号因感应而耦合到另一条线上形成的，串音信号的大小与线间距和信号频率均成正比。

如强电和弱电混置于同一电缆中，使弱电信号不良甚至烧毁信号通道。

应用软件设计故障一般为固定故障。

如数据库的设计不合理或者修改不当，逻辑的设计思想没有满足工艺要求等。

这种故障或缺陷在工程实际中出现的频率较高。

仪表设备的设计故障因为设计人员考虑不周，或者仪表设备对环境条件、工艺质量、元器件质量要求苛刻等原因。

通信工程师：卫星通信考试题三1、单选VSAT主站又称中心站或枢纽站（HuB），是VSAT网的心脏。

与普通地球站类似，它使用大、中型天线，其直径在C波段一般为（）。

A.5~10mB.5~10.5mC.5~（江南博哥）11mD.5~11.5m正确答案：C2、名词解释基带分配设备正确答案：地球站中，对基带信号进行分配后处理的设备。

3、多选在电视传输系统中，一般都有视频分配放大器（VDA），其输出一般会接（）设备。

A.编码器B.解码器C.矢量分析仪D.监视器正确答案：A, C, D4、单选在VipersAt系统中，利用VCS建立站点间带内点对点通信链接时，电路类型项选择（）。

A.Point-to-Point Out of BAnDB.Point-to-Point In BAnDC.Point-to-Multi PointIn BAnDD.Point-to-Multi Point Out of BAnD正确答案：B5、问答题EXPLORER700呼叫挪拉（Nera）mini—m的具体方式是什么？正确答案：00+870+对方号码+#6、单选STDMA工作方式中传输低速业务的远端站可将富裕的时隙部分转给其他数据速率高的远端站采用（）模式A.固定时隙B.动态周期C.动态时隙D.进入信道正确答案：C7、单选DVB.S所采用的调制方式（）.A.QPSKB.QAMC.8PSKD.4PSK8、多选宽带VSAT网系统覆盖全国31个省（市、自治区），由（）组成。

A.主控站B.固定站C.车载站D.便携站正确答案：A, B, C, D9、单选速调管放大器KPA的缺点是频带窄，一般在（）。

A.50-300MHzB.100-300MHzC.30-50MHzD.50-100MHz正确答案：D10、单选采用专用的（）功能，可以对每一个E1进行1—31个时隙任意的插入/提取操作。

A.载波叠加B.前向纠错C.插入/提取D.时隙控制正确答案：C11、单选在卫星通信的多址联接中，采用不同工作频带来区分不同地球站的方式称为（）。

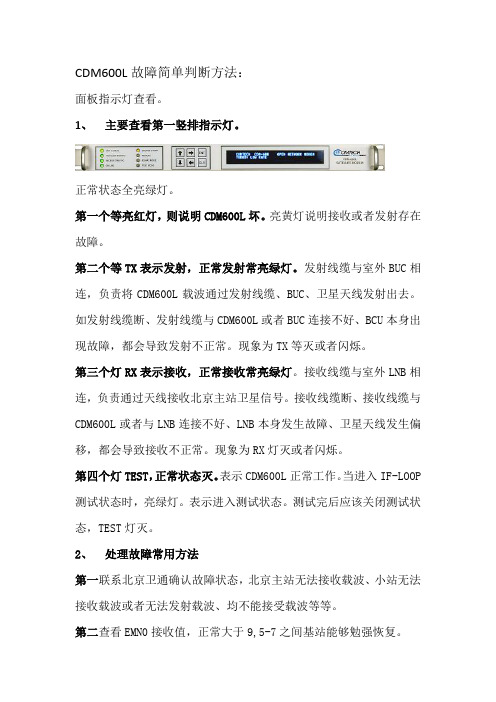

CDM600L故障简单判断方法：面板指示灯查看。

1、主要查看第一竖排指示灯。

正常状态全亮绿灯。

第一个等亮红灯，则说明CDM600L坏。

亮黄灯说明接收或者发射存在故障。

第二个等TX表示发射，正常发射常亮绿灯。

发射线缆与室外BUC相连，负责将CDM600L载波通过发射线缆、BUC、卫星天线发射出去。

如发射线缆断、发射线缆与CDM600L或者BUC连接不好、BCU本身出现故障，都会导致发射不正常。

现象为TX等灭或者闪烁。

第三个灯RX表示接收，正常接收常亮绿灯。

接收线缆与室外LNB相连，负责通过天线接收北京主站卫星信号。

接收线缆断、接收线缆与CDM600L或者与LNB连接不好、LNB本身发生故障、卫星天线发生偏移，都会导致接收不正常。

现象为RX灯灭或者闪烁。

第四个灯TEST，正常状态灭。

表示CDM600L正常工作。

当进入IF-LOOP 测试状态时，亮绿灯。

表示进入测试状态。

测试完后应该关闭测试状态，TEST灯灭。

2、处理故障常用方法第一联系北京卫通确认故障状态，北京主站无法接收载波、小站无法接收载波或者无法发射载波、均不能接受载波等等。

第二查看EMN0接收值，正常大于9,5-7之间基站能够勉强恢复。

第三判断CDM600L设备是否存在故障，直接IF-LOOP环回测试。

第一竖排指示灯全亮绿灯正常，反之存在故障。

第四判断接收或者发生卫星线缆故障，肉眼观察，线缆是否被砍断（如被砍断，需整根更换，不能硬接），头子是否松动。

如TX发射或者RX接收灯，只有1个灯灭。

可以将收发线缆置换，观察指示灯亮、灭状态是否发生转移，从而判断线缆是否存在故障。

第五肉眼观察，天线是否有松动、偏移痕迹。

第六通过观察BUC指示灯状态判断BUC故障，指示灯灭表示BUC故障。

第七由于LNB无指示灯，07年村通站BUC无指示灯。

判断其好坏，只能携带好备件，进行更换判断。

如果以上判断，设备线缆均正常。

则卫星天线发射偏移可能性较大，需联系天线厂家，调试天线。

判断电机故障的常用方法与解决方案分享电机是工业生产中普遍使用的重要设备之一，但在使用过程中，由于各种原因，电机可能会出现故障。

判断电机故障并及时采取解决方案是保证生产正常运行的关键。

本文将介绍一些判断电机故障的常用方法和解决方案。

第一种方法是通过听觉判断电机故障。

当电机发出异常噪声时，通常意味着存在问题。

例如，高频声音可能暗示轴承磨损，低频噪音可能表示齿轮齿条故障。

此外，电机正常运行时应该没有明显的振动，如果感觉到明显的震动，可能提示电机存在故障。

第二种方法是通过观察电机的外观和温度来判断。

检查电机是否有明显的损坏或变形。

如果发现外壳有裂纹、变形或其他异常情况，可能意味着电机内部存在故障。

另外，触摸电机外壳可以感受到电机温度。

如果电机过热，可能是绝缘故障或风扇故障导致的。

第三种方法是通过测量电机的电流和电压来判断。

正常情况下，电机的电流和电压应该在一定范围内稳定运行。

如果电流或电压异常波动或超过正常范围，可能是电机内部存在故障。

例如，电机绕组短路或接触不良可能导致电流异常升高。

第四种方法是通过使用专业仪器进行故障诊断。

仪表表面测量电机的绝缘电阻，以确认绝缘状况。

此外，还可以使用霍尔效应传感器来检测电机的转速和位置，从而判断电机是否正常工作。

在故障诊断时，专业仪器能够提供更准确的数据和结果，帮助解决问题。

当发现电机存在故障时，需要采取相应的解决方案。

一种常见的解决方案是进行定期保养和维修。

定期检查电机的绝缘状况、清洁电机内部的灰尘和杂质，以及润滑电机轴承等，可以减少电机故障的发生。

另外，及时更换电机内部的磨损部件，如轴承和齿轮，也可以延长电机的使用寿命。

另一种解决方案是对电机进行重新调整。

当电机存在振动或噪音等问题时，可以尝试调整电机的安装位置或对电机进行平衡处理，以降低噪音和振动。

如果电机的电流和电压异常，可以尝试调整电机的启动电压和负载等参数，以恢复正常运行。

在一些情况下，可能需要更换电机。

当电机的损坏严重或无法修复时，更换电机是解决问题的最佳选择。

空压机故障的判断与排除方式：空压机长期运行会致使设备被水垢堵塞，将会使效率降低、能耗增加、寿命缩短。

若是水垢不能被及时地清除，就会面临设备维修、停机或报废改换的危险。

长期以来传统的清洗方式如机械方式（刮、刷）、高压水、化学清洗(酸洗)等在对空压机清洗时出现很多问题：不能完全清除水垢等沉积物，并对设备造成侵蚀，残留的酸对材质产生二次侵蚀或垢下侵蚀，最终致使改换设备，另外，清洗废液有毒，需要大量资金进行废水处置。

企业可采用高效环保清洗剂避免上述情况，其具有高效、环保、安全、无侵蚀特点，不但清洗效果良好而且对设备没有侵蚀，能够保证空压机的长期利用。

福世泰克清洗剂（特有的添加湿润剂和穿透剂，可以有效清除用水设备中所产生的最顽固的水垢（碳酸钙）、锈垢、油垢、粘泥等沉淀物，同时不会对人体造成伤害，不会对钢铁、紫铜、镍、钛、橡胶、塑料、纤维、玻璃、陶瓷等材质产生侵蚀、点蚀、氧化等其他有害的反映，可大大延长设备的利用寿命。

【空压机不打气】故障现象：空压机无压力空气排出。

故障原因：一、空压机松压阀卡滞。

阀片变形或断裂。

二、进、排气口积碳过量。

故障的判断与排除方式：一、检查松压阀组件，清洗、改换失效件。

二、拆检缸盖，检查阀片，改换变形、断裂的阀片。

3、拆检缸盖，清理阀座板、阀片。

【空气压为不足】故障现象：在发动机运转，空压机向储气罐充气的情况下，气压表指示气压达不到起步压力值。

故障原因：一、气压表失灵。

二、空压机与发动机之间的传动皮带过松打滑或空压机到储气罐之间的管路破裂或接头漏气。

3、油水分离器、管路或空气滤清器沉积物过量而堵塞。

4、空压机排气阀片密封不严，弹簧过软或折断，空压机缸盖螺栓松动、砂眼和气缸盖衬垫冲坏而漏气。

五、空压机缸套与活塞及活塞环磨损过甚而漏气。

故障的判断与排除方式：一、观察气压表，若是指示压力不足，可让发动机中速运转数分钟，压力仍不见上升或上升缓慢，当踏下制动踏板时，放气声很强烈，说明气压表损坏，这时应修复气压表。

低速离心机常见故障分析低速离心机如何操作1、通电源开机后，掌控面板显示正常，降温风扇工作正常，按下启动键时，中心继电器工作，离心机不工作。

依据故障现象分析，电源部分和掌控部分应当正常，故障应当在掌控板到电机的线路、碳刷和电机处。

打开离心机，用万用表测量掌控板到碳刷处线路导通，再测量碳刷到电机转子时不导通，认真察看碳刷与电机转子接触不良，拆下碳刷发觉由于使用时间过长，太短造成。

更换新的碳刷，故障排出。

这种故障为离心机常见故障，要定期更换碳刷，以免发生以上故障。

2、通电源开机后，掌控面板显示正常，降温风扇工作正常，按下启动键时，中心继电器不工作，离心机不工作。

依据故障现象分析，电源部分应当正常，故障应当在掌控板和到电机的线路、碳刷和电机处。

打开离心机，用万用表测量掌控板到碳刷处线路导通，再测量碳刷到电机转子也导通，测量电机线圈正常。

开机后，用万用表测量掌控板到电机的导线无电压输出，可判定故障应在掌控板上，其中中心继电器不工作，故障应在掌控中心继电器的掌控电路上，逐一排出，发觉掌控板上C9013三极管击穿，更坏新的C9013三极管，故障排出。

3、通电源开机后，掌控面板显示正常，按下启动键时，离心机工作正常。

但按停止开关时，离心机无反映，不能停止工作。

依据故障现象分析，故障应当在掌控电路部分中的停止掌控部分，其包括停止开关、电源掌控板及计时器掌控板。

打开离心机，用万用表检测停止开关，为正常；开机后测量电源掌控板输出到计时器掌控板信号为交流16V正常，故障应在计时器掌控板上，计时器掌控板得到停止信号不能执行停止任务。

逐一排出，发觉计时器掌控板上C9013三极管和型号为16V，470F的电容击穿，更坏新的三极管和电容，故障排出。

4、通电源开机后，掌控面板显示正常，按下启动键时，离心机工作正常。

但按停止开关时，离心机不能立刻停止工作，而是旋转好长时间才渐渐停下来。

依据故障现象分析，故障应当在掌控电路部分中的停止制动掌控部分，其制动掌控部分包括型号为：WJ176—12V中心继电器、刹车电阻R：20－30、型号为：KBPC50A10M硅堆和导线。

快速排除发电机故障作为一种重要的发电设备，发电机在我们的生产和生活中扮演着重要的角色。

但是在日常操作过程中，发电机也会出现各种各样的故障，影响其正常工作。

为了迅速排除这些故障，下面就介绍一些常见的快速排除发电机故障的方法。

一、无输出电压1.检查发电机外壳是否带静电（指接地）；2.检查空载电压是否达到额定电压（正常范围是额定电压的95%~105%）；3.检查励磁电源是否正常，调整励磁电流；4.检查电路连接处是否松动或者脱落，需要重新连接或更换松动或损坏的电线；5.检查稳压器或AVR的工作状态；6.检查发电机的内部电路和连接电缆，确保电路畅通。

二、输出电压波动1.检查稳压器或AVR的调整是否正确；2.检查发电机转子是否平衡，需要进行平衡校准；3.检查发电机外壳是否有线圈接地，需要解决接地问题；4.检查发电机的通风是否良好，特别是散热器是否堵塞；5.检查连接电缆是否松动或损坏，需要重新连接或更换损坏的电线。

三、输出电压过高或过低1.检查负载是否过重，需要减轻负载；2.检查空载电压是否达到额定电压，需要调整励磁电流；3.检查稳压器或AVR的调整，需要正确调整稳压器或AVR；4.检查转子与定子之间的间隙，需要重新调整间隙；5.检查散热器是否堵塞，通风是否良好。

四、发电机过热1.检查散热器是否堵塞；2.检查风扇是否损坏；3.检查进气口和出气口是否通畅；4.检查稳压器或AVR的工作状态。

以上是常见的发电机故障快速排除方法，针对不同的故障，我们应该采取相应的处理方法，以保证发电机能够正常工作，大大提高工作效率和稳定性。

同时，也要注意定期对发电机进行检修和维护，确保发电机处于良好的工作状态。

除了以上的快速排除故障的方法，对于故障的原因也需要我们进行深入的了解。

例如，发电机过热可能是由于长时间并且高强度地运转，但也有可能是由于散热器受到了损坏，空气流动通畅性受到了影响，这些问题导致发电机无法正常散热。

因此，我们还需要找到根本原因，以便有效解决问题。
