(整理)CAD轴线标注规定.

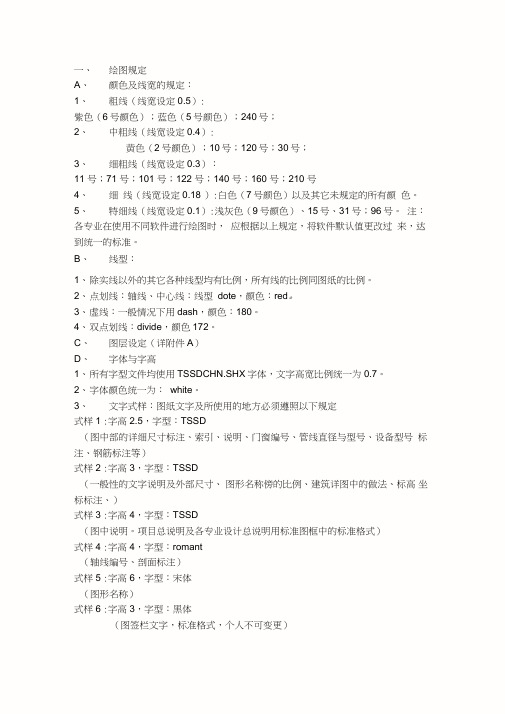

一、绘图规定A、颜色及线宽的规定：1、粗线（线宽设定0.5）:紫色（6号颜色）；蓝色（5号颜色）；240号；2、中粗线（线宽设定0.4）:黄色（2号颜色）；10号；120号；30号；3、细粗线（线宽设定0.3）：11 号；71 号；101 号；122 号；140 号；160 号；210 号4、细线（线宽设定0.18 ）:白色（7号颜色）以及其它未规定的所有颜色。

5、特细线（线宽设定0.1）:浅灰色（9号颜色）、15号、31号；96号。

注：各专业在使用不同软件进行绘图时，应根据以上规定，将软件默认值更改过来，达到统一的标准。

B、线型：1、除实线以外的其它各种线型均有比例，所有线的比例同图纸的比例。

2、点划线：轴线、中心线：线型dote，颜色：red。

3、虚线：一般情况下用dash，颜色：180。

4、双点划线：divide，颜色172。

C、图层设定（详附件A）D、字体与字高1、所有字型文件均使用TSSDCHN.SHX字体，文字高宽比例统一为0.7。

2、字体颜色统一为：white。

3、文字式样：图纸文字及所使用的地方必须遵照以下规定式样1 :字高2.5，字型：TSSD（图中部的详细尺寸标注、索引、说明、门窗编号、管线直径与型号、设备型号标注、钢筋标注等）式样2 :字高3，字型：TSSD（一般性的文字说明及外部尺寸、图形名称傍的比例、建筑详图中的做法、标高坐标标注、）式样3 :字高4，字型：TSSD（图中说明。

项目总说明及各专业设计总说明用标准图框中的标准格式）式样4 :字高4，字型：romant（轴线编号、剖面标注）式样5 :字高6，字型：宋体（图形名称）式样6 :字高3，字型：黑体（图签栏文字，标准格式，个人不可变更）4、各类标格的行距为1.5倍字高，例宽根据具体情况确定。

5、每一行文字的行距为1.5倍字高。

文字中的标点应使用全角，不能使用半角。

6、轴线遍号：圆圈直径为8,字体用“romant,”高度为4.5，高宽比例一般为0.70 （即天正软件默认值）。

CAD制图标注规范CAD制图规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。

（二）、常用制图方式。

一、常用比例1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：201：25 1：30 1：401：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500二、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。

3.建筑装饰构造详图的建筑物表面线。

2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。

2.室内外平顶、立、剖面图中建筑构配件的轮廓线。

3．建筑装饰构造详图及构配件详图中一般轮廓线。

3．细实线：0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。

2.建筑构造及建筑装饰构配件不可见的轮廓线。

3.拟扩建的建筑轮廓线。

4.外开门立面图开门表示方式。

5．细点划线：0.1-0.13mm1.中心线、对称线、定位轴线。

6．细折断线：0.1-0.13mm1.不需画全的断开界线。

三、打印出图笔号1-10号线宽设置1号红色0.1mm 6号紫色0.1-0.13mm2号黄色0.1-0.13mm 7号白色0.1-0.13mm3号绿色0.1-0.13mm 8.9号灰色0.05-0.1mm4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm5号深兰色 0.3-0.4mm10号特粗线： 1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图图片：接上四、平、立面索引符号1．m: ø12mm(在A0、A1、A2图纸)2．m: ø10mm(在A3、A4图纸)3．A1-A4：字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4．B-01--B-04：字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5．箭头为视图方向。

一、图名标注文字高度：比例×5 文字标准为黑体标注高度：比例×3图名下划线：0.4MM、0.07MM 说明文字位于图面右侧二、图纸宽、高： A0:1189,841 A1：841,594A2:594,420 A3:420,297A4:297,210三、汉字字型：hztxt.shx(汉字单线)、hzst.shx西文字型：romans.shx(西文花体)、txt.shx(西文单线体) 四、标题与会签栏：图纸名称、设计单位、图名、设计编号、设计人、绘图人、审批人、审定（客户）。

（居右侧）五、线型：实线、虚线、折断线、点划线、粗线、中粗线、细线宽度：0.4MM、0.2MM、0.15MM、0.07MM（粗实线）0.4MM：构筑物的外轮廓线、剖切位置线、地面线、详图符号、图纸的图框线、标题与会签栏（中粗实线）0.2MM：家具的装饰结构的轮廓线、标注尺寸的起止短划线（细实线）0.15MM：家具和装饰结构的辅助线、标注尺寸线、材料说明文字、文字引出线、索引符号的圆圈、标注文字（最细实线）0.07MM：填充线（中粗虚线）0.2MM：需要画出看不到的轮廓线（细点划线）0.15MM：中心线、对称线、定位轴线（细的双点划线）0.15MM：假想轮廓线成型以前的原始轮廓线（粗点划线）0.4MM：结构图中梁或构架的位置线（折断线）0.15MM：不需要画全的断开界线六、0.4MM线宽：为白色（墙体）0.2MM线宽：为浅蓝色（家私）0.15MM线宽：为绿色（装饰结构的辅助线、门窗线）为黄色（材料说明文字、文字引出线）为红色（标注尺寸线）0.07MM线宽：为浅灰色（填充线）。

cad图纸标注规范篇一：制图规范CAD图纸规范要求一、总则室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。

施工图制图的表达应清晰、完整、统一。

二、制图1.文件内容说明：要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。

2.图纸表现说明：图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。

3.注意事项：3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。

3.2注意剖视方向，索引符号指示方向应与剖视方向一致。

3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06……3.4同一幅图中，索引序号不得重复。

3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。

3.6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。

3.8确保画面均衡、美观、各视图间应按照对应的原则排版。

4.尺寸标注说明：4.1最外总体尺寸；中间结构尺寸；最内功能尺寸。

4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。

4.3所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。

4.4门缝、抽屉缝、搁板厚度等细节不需要标注。

4.5尺寸标注严禁炸开；严禁小数点。

5.填充说明：详见《材料填充图例》6.图纸目录编排（图号编号）说明：6.1图纸目录6.2设计说明6.3装饰专业：6.3.1图纸命名：总平面图——————ZP区域空间平面图———P（天花平面图、墙体定位图、地材铺装图、立面索引图）立面图———————E详图————————D（包含剖面图、大样图）6.3.2图纸顺序：以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。

模块一任务三 标注定位轴线学习目标：内容结构：砖墙的平面 定位轴线 平面定位轴线墙体定位轴线 底层框架结构 的定位轴线 砖墙的竖向 定位轴线学习任务描述：学习之后能够独立进行定位轴线的标注定位轴线的确定也是建筑设计和施工的需要。

为了实现建筑工业化,尽量减少预制构件的类型,就应当合理选择定位轴线。

任务分析：定位轴线是确定建筑构配件位置及相互关系的基准线。

定位轴线的确定也是建筑设计和施工的需要。

任务实施：一.砖混结构建筑定位轴线的划分原则：1．砖墙的平面定位轴线a.承重外墙的定位轴线:承重外墙定位轴线b.承重内墙的定位轴线:承重内墙的定位轴线c.非承重墙定位轴线:d.带壁柱外墙定位轴线:定位轴线与墙内缘重合定位轴线与墙外缘重合2.变形缝处的砖墙平面定位轴线a.当变形缝处一侧为墙体,另一侧为墙垛时的定位轴线:一面为墙，一面为墙垛的定位b.双面墙的定位轴线:双面墙的定位c.带连系尺寸的双墙定位:带连系尺寸的双墙定位3.高低层分界处的墙体定位轴线。

高低层分界处不设变形缝时的定位4.底层框架结构的定位轴线。

5.砖墙的竖向定位。

砖墙的竖向定位二.定位轴线的编号一幢建筑在平面上是由许多道墙体围合而成的,往往还有相当数量的柱子参与建筑平面空间的构成。

为了设计和施工的方便,有利于不同专业人员的交流,定位轴线通常需要编号。

定位轴线的分区编号温馨提示：1.常用专业名词横向：指建筑物的宽度方向。

纵向：指建筑物的长度方向。

横向轴线：平行于建筑物宽度方向设置的轴线，用以确定横向墙体、柱、梁、基础的位置。

纵向轴线：平行于建筑物长度方向设置的轴线，用以确定纵向墙体、柱、梁、基础的位置。

开间：两相邻横向定位轴线之间的距离。

进深：两相邻纵向定位轴线之间的距离。

层高：指层间高度，即地面至楼面或楼面至楼面的高度。

净高：指房间的净空高度，即地面至顶棚下皮的高度。

它等于层高减去楼地面厚度、楼板厚度和顶棚高度。

建筑高度：指室外地坪至檐口顶部的总高度。

粗实线用来画可见轮廓线，细实线用来画剖面线、尺寸线和尺寸界线，点划线用来画中心线，双点划线，双点划线用来画中断线、相邻辅助零件的轮廓线，虚线用来画不可见轮廓线。

施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图及水工电工改造图等。

1．3、工作风格 1．3．1本规范为绘图表达的风格的同一，不提倡个人绘图表达风格。

工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清楚、完整、所有图面的表达方式均保持一致。

1．4、依据1．4．1基本依据是GB/T50001-----2001《房屋建筑制图同一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图同一标准》为准。

2．图纸排序2．1 施工图编排顺序：1、图封面2、设计说明3、图纸目录4、装饰施工图（平面图、顶面图、立面图、剖面图、构造节点图、详图）5、给水平面改造施工图，排水平面改造施工图6、电气改造施工图3．字体3．1 图纸字体：除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType 字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx （汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。

3．2 汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和***x或txt.shx。

3．3文字标注均为黑体，图名标注文字高度为：绘图比例×5，所用装饰材料及施工要点均要标示明确，且标示文字高度为：绘图比例×2，图名标注下划线分别为0.4mm粗实线与0.07mm细实线。

引言：CAD轴线标注规定（二）是在CAD设计领域中，对轴线的标注规定进行的详细阐述。

本文将结合实际案例和相关知识，从概述、正文内容、小结等方面进行阐述，旨在帮助CAD设计师更好地理解和运用CAD轴线标注规定。

概述：CAD轴线标注规定（二）是在CAD设计中起到重要作用的标注规定之一，它为设计师在制图过程中提供了准确的轴线标注方式，以增强设计图纸的可读性和传达设计意图的准确性。

在CAD设计中，轴线常用于表示图形中的对称、平行和垂直等重要关系，因此精确的轴线标注是确保设计质量和交流的关键。

正文内容：一、定位轴线标注规定：1. 根据设计图纸的具体要求，确定需要标注轴线的对象；2. 创建标注样式和标注层，并设置相应的标注属性；3. 使用CAD软件工具，按照标注样式和标注层的设置，绘制轴线并标注；4. 选择合适的标注位置和方式，确保标注的清晰可辨；5. 针对不同对象的轴线标注规定，进行相关的操作和注意事项。

二、轴线标注的基本要素：1. 轴线标注尺寸的确定，根据设计需求和比例尺进行选择；2. 轴线标注的线型和线宽，以保证标注清晰可见；3. 标注文字的字体和字号，要求字符工整且易于识别；4. 指引线的设计和标注位置，为了增加标注的连贯性与准确性；5. 轴线标注的编码规则和注释方式，以便于在后续设计中追踪和修改。

三、轴线标注的常见问题及解决方法：1. 轴线标注的位置不准确或模糊，可以使用CAD软件的捕捉功能来辅助标注；2. 轴线标注的文字与图形重叠或过于密集，可以调整文字的大小和位置，或者使用外部引线；3. 轴线标注与其他标注之间存在冲突，可以通过调整标注层的显示顺序来解决；4. 轴线标注的字体和文字样式不统一，可以制定统一的标注规范，并在设计中加强管理；5. 轴线标注的尺寸与实际尺寸不符，可以使用CAD软件的测量工具进行检查和校正。

四、CAD轴线标注规定的优势：1. 标注的准确性和一致性，大大提高了设计图纸的可读性和传达设计意图的准确性；2. 标注的规范性和规则性，使得设计人员在后续设计和修改过程中更加便捷和高效；3. 标注的可视化和传达性，使得设计图纸更具美观性和专业性，提升了设计师的形象和竞争力；五、CAD轴线标注规定的应用案例：1. 建筑设计中的轴线标注规定；2. 机械设计中的轴线标注规定；3. 电路设计中的轴线标注规定；4. 汽车设计中的轴线标注规定；5. 动画设计中的轴线标注规定。
