激光多普勒测速技术激光多普勒测速，简称LDV or LDA ，通常是用来进行流体速度的测量，所以也简称LD 。
多普勒频移由于观察者和被观察者之间有相对运动，使观察者接收到的光波频率发生变化的现象，称Doppler 频移。
例如，一个光源相对于观察者以速度v 运动，速度v与光源到观察者联线（即光传播方向）之间的夹角是θ，而光源发出频率为0ν的光波，在观察者看来，由于存在着相对运动，观察者接收到的光频率为：21/2102(1)/(1cos )v v ccννθ=--0(1cos )v cνθ+其中，c 是光在介质中的传播速度，0/c c n =.在检测中，我们通常用一个位置固定的光源照射一个运动的粒子，用一个位置固定的探测器来接收运动粒子散射的光波来探测粒子的运动速度。
如图所示，粒子以速度v 运动，速度v与粒子和光源联线的夹角是1θ，光源频率为0ν，则在粒子看来所接收的频率是 21/21012(1)/(1cos )v vc cννθ=-- 探测器与粒子联线和粒子速度v21/22122(1)/(1cos )v v ccννθ=--考虑到粒子速度比光速小得多，则可以求得散射光的多普勒频移的表达式为：2012(1(cos cos ))v cννθθ++频率检测多普勒频移通常用来测量粒子的速度，只要测得频移量20D ννν=-，即可求得物体的运动速度。
但是，由于光的频率太高，迄今尚无直接测量光频率的可能，故而通常采用光混频技术，用混频后的差频信号来获取多普勒频移量。
设一束待测的散射光的频率为'ν，而另一束参考光的频率为ν，光探测器分别接收到它们的电场（振幅）强度为：QQS1011cos(2')E E t πνϕ=+ 2022cos(2)E E t πνϕ=+将两束光在探测器表面处混频后，得到的合成电场强度为：12011022cos(2')cos(2)E E E E t E t πνϕπνϕ=+=+++光强度为22122011022222201102201021222220110220102120102()(cos(2')cos(2))cos (2')cos (2))2cos(2')cos(2)cos (2')cos (2))cos(2('))co I E E E E t E t E t E t E E t t E t E t E E t E E πνϕπνϕπνϕπνϕπνϕπνϕπνϕπνϕπννϕϕ==+=+++=++++++=++++++++12s(2('))t πννϕϕ-+-实际测得的是光强度的时间平均值222010*********cos(2('))22I E E E E E t πννϕϕ<>=<>=++-+-在光探测器上输出的电流值是22010********()()cos(2('))2i t k E E kE E t πννϕϕ=++-+-其中，k 是电流转换系数，是一个确定的比例常数。
《现代流体测试技术》第八章激光多普勒测速技术刘宝杰，于贤君2015年6月15日主要内容8.1关键背景8.2基本原理8.3 测量精度的影响因素8.4典型应用案例8.5思考题测速技术的分类测量技术激光多普勒测速仪（LDV）皮托管接触式非接触式气动探针热线风速仪粒子图像测速技术（PIV、SPIV）激光诱导荧光技术（LIF、PLIF ）DGV、MTV ……Laser Doppler Velocimeter简称LDV激光多普勒效应什么是多普勒效应?多普勒效应声波设光源O、运动微粒P和静止的光检测器S之间的相对位置如，粒子的运动速度为下图所示。
其中光源光波的频率为f Array则粒子接收到的光波频率为：当U << c时，上式可以非常近似地表示为：激光多普勒效应当静止的光检测器接收到微粒散射的光波时，其间同样存在多普勒效应，其频率为：粒子向四周散射的光的频率，就是其接受到光的频率：激光多普勒效应由以上两式可得：激光多普勒效应多普勒频移f D：激光多普勒测速仪（LDV/LDA）激光器入射光学单元被测流场收集光学单元信号采集和处理激光多普勒测速仪（LDV/LDA）1964年，Yeh和Cummins三个阶段：1964-1972年：发展阶段——平均速度测量1973-1978年：成熟阶段——湍流速度测量1979年-至今：应用发展阶段——计算机化8.2.2 示踪粒子8.2.3 信号采集和处理激光光源：氩（Ar）离子激光器：476.5nm、488nm、514.5nmLDV的光源能不能不用激光光源？定向性高亮度，高能量密度相干性8.2.2示踪粒子>>>跟得上>> 粒子的跟随性问题>> 粒子的光散射性问题>>> 看得见8.2.2示踪粒子>> 粒子的跟随性8.2.2示踪粒子湍流中粒子的跟随性水中粒子的跟随性>> 粒子的跟随性8.2.2示踪粒子湍流中粒子的跟随性空气中粒子的跟随性>> 粒子的跟随性8.2.2示踪粒子高速气流中粒子的跟随性可压流中粒子的阻力系数：为Knudsen数激波波前速度波后速度x(激波下游的距离),inch在超声速或高亚音速中理想的粒子直径应小于>> 粒子的跟随性mm8.2.2示踪粒子 粒子的直径粒子的密度粒子的形状除了流体的性质外，粒子对其跟随性的主要影响因素：>> 粒子的跟随性8.2.2示踪粒子1.散射光是由包括不同阶的球谐波组成的，它们是强度取决于两种介质的特性和粒子直径与光波波长的比值；米氏(G.Mie)散射理论：1908年2.当粒子直径远小于光波波长时，散射光强度分布如下图所示，这种散射称为瑞利(Rayleigh)散射；瑞利(Rayleigh)散射>> 粒子的光散射性8.2.2示踪粒子3.当粒子直径逐渐增大，散射光强度分布逐渐偏离对称，前向比后向散射更多的光线，这种效应称为米氏效应。
激光多普勒测速仪1 激光多普勒测速仪概念激光多普勒测速仪(LDV: Laser Doppler Velocimetry，是应用多普勒效应，利用激光的高相干性和高能量测量流体或固体流速的一种仪器，它具有线性特性与非接触测量的优点，并且精度高、动态响应快。
由于它大多数用在流动测量方面，国外习惯称它为激光多普勒风速仪（Laser Doppler Anemometer，LDA，或激光测速仪或激光流速仪（Laser Velocimetry，LV的。
示踪粒子是利用运动微粒散射光的多普勒频移来获的速度信息的。
因此它实际上测的是微粒的运动速度，同流体的速度并不完全一样。
幸运的是，大多数的自然微粒（空气中的尘埃，自来水中的悬浮粒子）在流体中一般都能较好地跟随流动。
如果需要人工播种，微米量级的粒子可以同时兼顾到流动跟随性和LDV测量的要求。
图1 德国elovis激光多普勒测速仪2 激光多普勒测速仪组成（1）激光器（2）入射光学单元（3）频移系统（4）接受光学单元（5）数据处理器3 激光多普勒测速仪基本原理仪器发射一定频率的超声波，由于多普勒效应的存在，当被测物体移动时（不管是靠近你还是远离你）反射回来波的频率发生变化，回收的频率是(声速±物体移动速度/波长，由于和波长都可以事先测出来（声速会随温度变化有所变化，不过可以依靠数学修正），只要将回收的频率经过频率-电压转换后，与原始数据进行比较和计算后，就可以推断出被测物体的运动速度。
图2 激光多普勒测速仪基本原理图4 激光多普勒测速仪特点和应用1）激光多普勒测量仪应用多普勒频差效应的原理，结构紧凑、重量轻、容易安装操作、容易对光调校；2）激光多普勒测量仪可以在恒温，恒湿，防震的计量室内检定量块，量杆，刻尺和坐标测量机等。
3）激光多普勒测量仪既可以对几十米甚至上百米的大量程进行精密测量，也可以对手表零件等的微小运动进行精密测量；既可以对几何量如长度、角度、直线度、平行度、平面度、垂直度等进行测量，也可以用于特殊场合，诸如半导体光刻技术的微定位和计算机存储器上记录槽间距的测量等等。
激光多普勒测速仪1 激光多普勒测速仪概念激光多普勒测速仪(LDV: Laser Doppler Velocimetry)，是应用多普勒效应，利用激光的高相干性和高能量测量流体或固体流速的一种仪器，它具有线性特性与非接触测量的优点，并且精度高、动态响应快。
由于它大多数用在流动测量方面，国外习惯称它为激光多普勒风速仪（Laser Doppler Anemometer，LDA)，或激光测速仪或激光流速仪（Laser Velocimetry，LV)的。
示踪粒子是利用运动微粒散射光的多普勒频移来获的速度信息的。
因此它实际上测的是微粒的运动速度，同流体的速度并不完全一样。
幸运的是，大多数的自然微粒（空气中的尘埃，自来水中的悬浮粒子）在流体中一般都能较好地跟随流动。
如果需要人工播种，微米量级的粒子可以同时兼顾到流动跟随性和LDV测量的要求。
图1 德国elovis激光多普勒测速仪2 激光多普勒测速仪组成（1）激光器（2）入射光学单元（3）频移系统（4）接受光学单元（5）数据处理器3 激光多普勒测速仪基本原理仪器发射一定频率的超声波，由于多普勒效应的存在，当被测物体移动时（不管是靠近你还是远离你）反射回来波的频率发生变化，回收的频率是(声速±物体移动速度)/波长，由于和波长都可以事先测出来（声速会随温度变化有所变化，不过可以依靠数学修正），只要将回收的频率经过频率-电压转换后，与原始数据进行比较和计算后，就可以推断出被测物体的运动速度。
图2 激光多普勒测速仪基本原理图4 激光多普勒测速仪特点和应用1）激光多普勒测量仪应用多普勒频差效应的原理，结构紧凑、重量轻、容易安装操作、容易对光调校；2）激光多普勒测量仪可以在恒温，恒湿，防震的计量室内检定量块，量杆，刻尺和坐标测量机等。
3）激光多普勒测量仪既可以对几十米甚至上百米的大量程进行精密测量，也可以对手表零件等的微小运动进行精密测量；既可以对几何量如长度、角度、直线度、平行度、平面度、垂直度等进行测量，也可以用于特殊场合，诸如半导体光刻技术的微定位和计算机存储器上记录槽间距的测量等等。
激光多普勒测速概述:利用光的多普勒频移效应,用激光作光源,测量气体、液体、固体速度的一种装置.1842年奥地利物理学家C。
多普勒发现了声波的多普勒效应。
1905年A。
爱因斯坦在狭义相对论中指出,多普勒效应也能在光波中发生。
光照射到运动的粒子上发生散射时，散射光的频率相对入射光的频率发生变化。
频率的偏移量与运动粒子的速度成正比.当流场中散射粒子的直径与入射光的波长为同一量级,且散射粒子的重量与周围流场粒子重量相近时，散射粒子的运动速度基本上代表流场的局部流速。
美国Y.耶和H.卡明斯于1964年第一次报道利用激光多普勒频移效应进行流体速度测量。
激光多普勒测速计包括光学系统和信号处理系统。
光学系统将激光束照射到跟随流体运动的粒子上,并使被测点(体积）的散射光会聚进入光电接收器。
按接受散射光的方式光学系统可分为前向散射型、后向散射型和混合散射型.按光学结构可分为参考光型、双散射型、条纹型和偏振光型。
图6为前向双散射型原理图。
光电接收器（光电倍增管、硅光二极管等）接收随时间变化的两束散射光波，经混频后输出信号的频率是两部分光波的频率差，与流速成正比。
采用信号处理系统把反映流速的真正信息从各种噪声中检测出来，并转换成模拟量或数字量,作进一步处理或显示。
常用的信号处理器有频率分析仪、频率跟踪器、计数式处理器等。
从原理上讲,激光多普勒测速计是直接测量速度的唯一手段.在风洞实验中可用它测量局部速度、平均速度、湍流强度、速度脉动等,适用于研究激波和边界层的分离干扰区、旋翼速度场、有引射的边界层以及高温流等.测速仪器或装置的测速范围从0。
05厘米/秒到2000米/秒。
测量高速时受光电器件频率响应范围的限制。
实验中,有时需要用专门的粒子播发装置把不同大小的粒子掺入气流中。
由于散射粒子惯性等的影响，粒子运动速度滞后于流体，因而测速精度较低，湍流度高时精度更低.原理:由布拉格单元输出的两束强度相同的光，其中一束被加了一个频移.这两束光通过聚焦进入光纤，然后被传输到探头。
激光多普勒测速1.引言激光多普勒测速技术是伴随着激光器的诞生而产生的一种新的测量技术，它是利用激光的多普勒效应来对流体或固体速度进行测量的一种技术，广泛应用于军事，航空，航天，机械，能源，冶金，水利，钢铁，计量，医学，环保等领域[1-2]。
激光多普勒测速仪是利用激光多普勒效应来测量流体或固体运动速度的一种仪器，通常由五个部分组成：激光器，入射光学单元，接收或收集光学单元，多普勒信号处理器和数据处理系统或数据处理器，主要优点在于非接触测量，线性特性，较高的空间分辨率和快速动态响应，采用近代光-电子学和微处理机技术的LDV系统，可以比较容易地实现二维，三维等流动的测量，并获得各种复杂流动结构的定量信息。
由于上述潜在的独特功能，激光多普勒技术吸引了大量的实验流体力学和其他学科的研究工作者去研究和解决这些问题，使激光测速技术得到飞速发展，成为流动测量实验的有力工具。
激光测速技术的发展大体上可分为三个阶段[1-3]。
第一个阶段是1964 – 1972 年，这是激光测速发展的初期。
在此期间，大多数的光学装置都比较简单，用各种元件拼搭而成，光学性能和效率不高，使用调准也不方便；第二个阶段是1973 – 1980 年，在此期间，激光测速在光学系统和信号处理器方面有了很大的发展。
光束扩展，空间滤波，偏振分离，频率分离，光学频移等近代光学技术相继应用到激光测速仪中。
从1980年到现在，激光测速进入了第三个阶段。
在此期间，应用研究得到快速发展。
在发表的论文中，有关流动研究的论文急剧增加。
多维系统，光纤传输技术以及数字信号处理和微机数据处理技术等的出现把激光多普勒技术推向更高水平，使用调整更加方便。
此外，半导体激光器的应用是其小型化成为可能，推动激光多普勒测速走出实验室，迈向工业和现场应用。
激光的多普勒效应是激光多普勒测速技术的重要理论基础，当光源和运动物体发生相对运动时，从运动物体散射回来的光会产生多普勒频移，这个频移量的大小与运动物体的速度，入射光和速度方向的夹角都有关系[1]。
激光多普勒测速技术（LDV）1.引言多普勒效应是19世纪奥地利物理科学家多普勒.克里斯琴.约翰（Doppler，Christian Johann）发现的声学效应。
在声源和接收器之间发生相对运动时，接收器收到的声音频率不会等于声源发出的原频率，于是称这一频率差为多普勒频差或频移。
1905年，爱因斯坦在狭义相对论中指出，光波也具有类似的多普勒效应。
只要物体产生散射光，就可利用多普勒效应测量其运动速度。
所谓光学多普勒效应就是：当光源与光接收器之间发生相对运动时，发射光波与接收光波之间会产生频率偏移，其大小与光源和光接收器之间的相对速度有关。
二十世纪六十年代，激光器得以发明。
激光的出现大力地促进了各个学科的发展。
由于激光具有优异的相干性、良好的方向性等特点，因此在精密计量，远距离测量等方面获得了广泛的应用。
伴随着激光在光学领域的应用，一门崭新的技术诞生了，这就是多普勒频移测量技术。
1964年，杨(Yeh)和古明斯(Cummins首次证实了可利用激光多普勒频移技术来测量确定流体的速度，激光多普勒测速仪(LDV)以其测速精度高、测速范围广、空间分辨率高、动态响应快、非接触测量等优点在航空、航天、机械、生物学、医学、燃烧学以及工业生产等领域得到了广泛应用和快速发展。
激光多普勒测速仪是利用运动微粒散射光的多普勒频移来获得速度信息的。
2. 激光多普勒测速原理激光多普勒测速原理即为激光多普勒效应：当光源和运动物体发生相对运动时，从运动物体散射回来的光会产生多普勒频移，这个频移量的大小与运动物体的速度、入射光和速度方向的夹角都有关系。
图1. 激光多普勒效应的示意图激光多普勒效应的示意图如图1所示，其中，o为光源，p为运动物体，s为观察者的位置。
激光的频率为f ，运动物体的速度为V ，那么物体运动产生的多普勒频移量可表示为：()D s o f f V e e c=⋅- (1) 式中：e o 为入射光单位向量，e s 是散射光的单位向量，c 是光速。
一、实验目的1. 了解激光多普勒测速的原理和基本方法；2. 掌握激光多普勒测速仪的使用和操作；3. 学会分析实验数据，验证实验结果。
二、实验原理激光多普勒测速（Laser Doppler Velocimetry，LDV）是一种非接触式、高精度的速度测量技术。
其原理基于多普勒效应，当激光束照射到运动物体上时，反射光或散射光的频率会发生变化，这种变化与物体运动速度成正比。
实验中，激光多普勒测速仪发射一束激光，经透镜聚焦后照射到被测流体上。
被测流体中的微小颗粒对激光产生散射，散射光经过透镜聚焦到光电探测器上，光电探测器将散射光转换成电信号。
通过比较散射光与发射光的频率差异，即可计算出被测流体的速度。
三、实验仪器与设备1. 激光多普勒测速仪（LDV）；2. 透镜；3. 光电探测器；4. 计算机及数据采集软件；5. 实验用流体（如水）；6. 实验用颗粒（如尘埃、气泡等）。
四、实验步骤1. 将激光多普勒测速仪安装好，确保仪器稳定；2. 在实验容器中注入实验用流体，并加入实验用颗粒；3. 调整透镜和光电探测器的位置，使激光束能够照射到流体中的颗粒上；4. 打开激光多普勒测速仪，设置测量参数，如测量频率、采样频率等；5. 启动实验，观察数据采集软件显示的实验数据；6. 记录实验数据，包括测量时间、颗粒速度等；7. 关闭实验，整理实验器材。
五、实验结果与分析1. 实验数据记录：测量时间：2023年3月15日测量频率：1MHz采样频率：10kHz颗粒速度：v1 = 0.3m/s，v2 = 0.5m/s，v3 = 0.7m/s2. 实验结果分析：（1）实验结果显示，颗粒速度与测量频率、采样频率等参数密切相关。
通过调整测量参数，可以实现对不同速度范围颗粒的测量。
（2）实验数据表明，激光多普勒测速技术具有较高的测量精度。
在实验条件下，颗粒速度的测量误差小于±0.1m/s。
（3）实验过程中，激光多普勒测速仪表现稳定，无故障现象。
LDV使用原理范文LDV（激光多普勒测速仪）是一种利用激光多普勒效应来测量物体速度的仪器。
它的原理基于多普勒效应，即当物体相对于观察者运动时，发出或接收的波的频率会发生变化。
LDV的核心部分是一个激光器和一个光学传感器。
激光器发射一束相干的激光束，并通过一系列的镜片和透镜将其聚焦到远离设备的目标物体上。
当激光束射向运动的物体时，其中的光波由于与物体表面的相互作用而发生频率移动。
移动的方向和大小取决于物体运动的方向和速度。
接着，光学传感器会收集到从物体返回的反射激光，并通过分析激光的频率变化来确定物体的速度。
当反射激光与发射激光束重新相遇时，其频率将发生变化。
这种频率变化被称为多普勒频移，它的大小正比于物体的速度。
LDV使用干涉仪将接收到的反射激光与发射激光束进行干涉，从而测量多普勒频移。
干涉仪是由两束光线构成的干涉装置，其中一束光线通过反射镜反射回来，与另一束光线相遇形成干涉条纹。
波长较长的光束会经历更大的多普勒频移，所以形成的干涉条纹会有不同的间距，其间距与物体速度成正比。
实际上，LDV可以通过一系列控制和处理电路来将频率变化转换为数字信号，并计算出物体的速度。
由于其高精度和无需接触目标物体的优点，LDV被广泛应用于许多领域，如流速测量、振动分析和涡流检测等。
总的来说，LDV利用激光多普勒效应来测量物体的速度，其中激光束与运动的物体相互作用产生频率变化，再通过干涉装置将频率变化转换为可测量的信号。
通过对信号的分析和处理，可以准确地测量出物体的速度。
这种原理使LDV在许多领域都具有重要的应用价值。
激光多普勒测速仪1 激光多普勒测速仪概念激光多普勒测速仪(LDV: Laser Doppler Velocimetry，是应用多普勒效应，利用激光的高相干性和高能量测量流体或固体流速的一种仪器，它具有线性特性与非接触测量的优点，并且精度高、动态响应快。
由于它大多数用在流动测量方面，国外习惯称它为激光多普勒风速仪（Laser Doppler Anemometer，LDA，或激光测速仪或激光流速仪（Laser Velocimetry，LV的。
示踪粒子是利用运动微粒散射光的多普勒频移来获的速度信息的。
因此它实际上测的是微粒的运动速度，同流体的速度并不完全一样。
幸运的是，大多数的自然微粒（空气中的尘埃，自来水中的悬浮粒子）在流体中一般都能较好地跟随流动。
如果需要人工播种，微米量级的粒子可以同时兼顾到流动跟随性和LDV测量的要求。
图1 德国elovis激光多普勒测速仪2 激光多普勒测速仪组成（1）激光器（2）入射光学单元（3）频移系统（4）接受光学单元（5）数据处理器3 激光多普勒测速仪基本原理仪器发射一定频率的超声波，由于多普勒效应的存在，当被测物体移动时（不管是靠近你还是远离你）反射回来波的频率发生变化，回收的频率是(声速±物体移动速度/波长，由于和波长都可以事先测出来（声速会随温度变化有所变化，不过可以依靠数学修正），只要将回收的频率经过频率-电压转换后，与原始数据进行比较和计算后，就可以推断出被测物体的运动速度。
图2 激光多普勒测速仪基本原理图4 激光多普勒测速仪特点和应用1）激光多普勒测量仪应用多普勒频差效应的原理，结构紧凑、重量轻、容易安装操作、容易对光调校；2）激光多普勒测量仪可以在恒温，恒湿，防震的计量室内检定量块，量杆，刻尺和坐标测量机等。
3）激光多普勒测量仪既可以对几十米甚至上百米的大量程进行精密测量，也可以对手表零件等的微小运动进行精密测量；既可以对几何量如长度、角度、直线度、平行度、平面度、垂直度等进行测量，也可以用于特殊场合，诸如半导体光刻技术的微定位和计算机存储器上记录槽间距的测量等等。

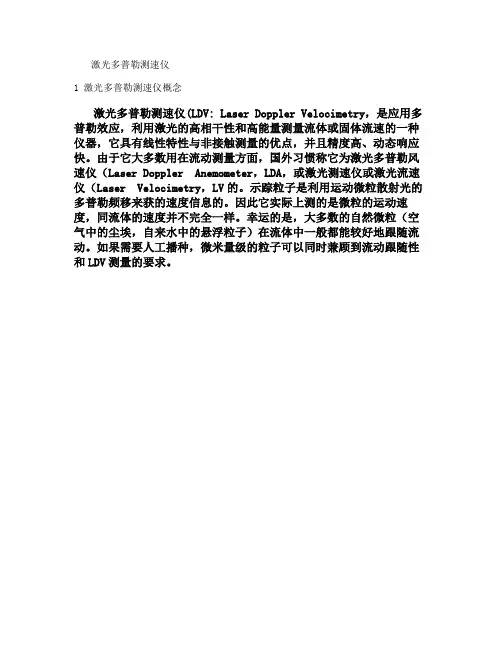

激光多普勒测速仪
1 激光多普勒测速仪概念
激光多普勒测速仪(LDV: Laser Doppler Velocimetry，是应用多普勒效应，利用激光的高相干性和高能量测量流体或固体流速的一种
仪器，它具有线性特性与非接触测量的优点，并且精度高、动态响应快。
由于它大多数用在流动测量方面，国外习惯称它为激光多普勒风
速仪（Laser Doppler Anemometer，LDA，或激光测速仪或激光流速仪（Laser Velocimetry，LV的。
示踪粒子是利用运动微粒散射光的多普勒频移来获的速度信息的。
因此它实际上测的是微粒的运动速
度，同流体的速度并不完全一样。
幸运的是，大多数的自然微粒（空
气中的尘埃，自来水中的悬浮粒子）在流体中一般都能较好地跟随流动。
如果需要人工播种，微米量级的粒子可以同时兼顾到流动跟随性
和LDV测量的要求。
